FW85BZ40H - Moniteur SONY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil FW85BZ40H SONY au format PDF.
| Type de produit | Moniteur LCD avec rétro-éclairage LED |
| Marque | Sony |
| Modèle | FW85BZ40H |
| Taille d'écran (diagonale) | 85 pouces (214,8 cm) |
| Résolution d'affichage | 3840 x 2160 pixels (4K) |
| Dimensions avec support (L x H x P) | 1899 x 1162 x 441 mm |
| Dimensions sans support (L x H x P) | 1899 x 1089 x 72 mm |
| Poids avec support | 47,7 kg |
| Poids sans support | 45,8 kg |
| Alimentation | 220-240 V CA, 50/60 Hz (sauf Taiwan) |
| Consommation électrique (mode Standard) | 221,3 W |
| Consommation électrique (mode Intense) | 318 W |
| Consommation en veille | 0,50 W |
| Connectivités principales | 4x HDMI (dont 1 ARC), 2x USB, 1x optique, 1x LAN, 1x RS-232C, 1x casque, 1x VIDEO IN |
| Réseau sans fil | Wi-Fi 802.11a/b/g/n/ac, Bluetooth 4.2 |
| Fonctions professionnelles | Mode Pro, contrôle IP, RS-232C, verrouillage par code PIN, restriction d'entrées |
| Sortie audio | 10 W + 10 W |
| Fixation murale compatible | SU-WL850, SU-WL500, SU-WL450 (non fournis) |
| Température de fonctionnement | 0 °C à 40 °C |
| Contenu de la notice | 132 pages, inclut sécurité, installation, dépannage, spécifications |
FOIRE AUX QUESTIONS - FW85BZ40H SONY
Questions des utilisateurs sur FW85BZ40H SONY
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice FW85BZ40H - SONY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil FW85BZ40H de la marque SONY.
MODE D'EMPLOI FW85BZ40H SONY

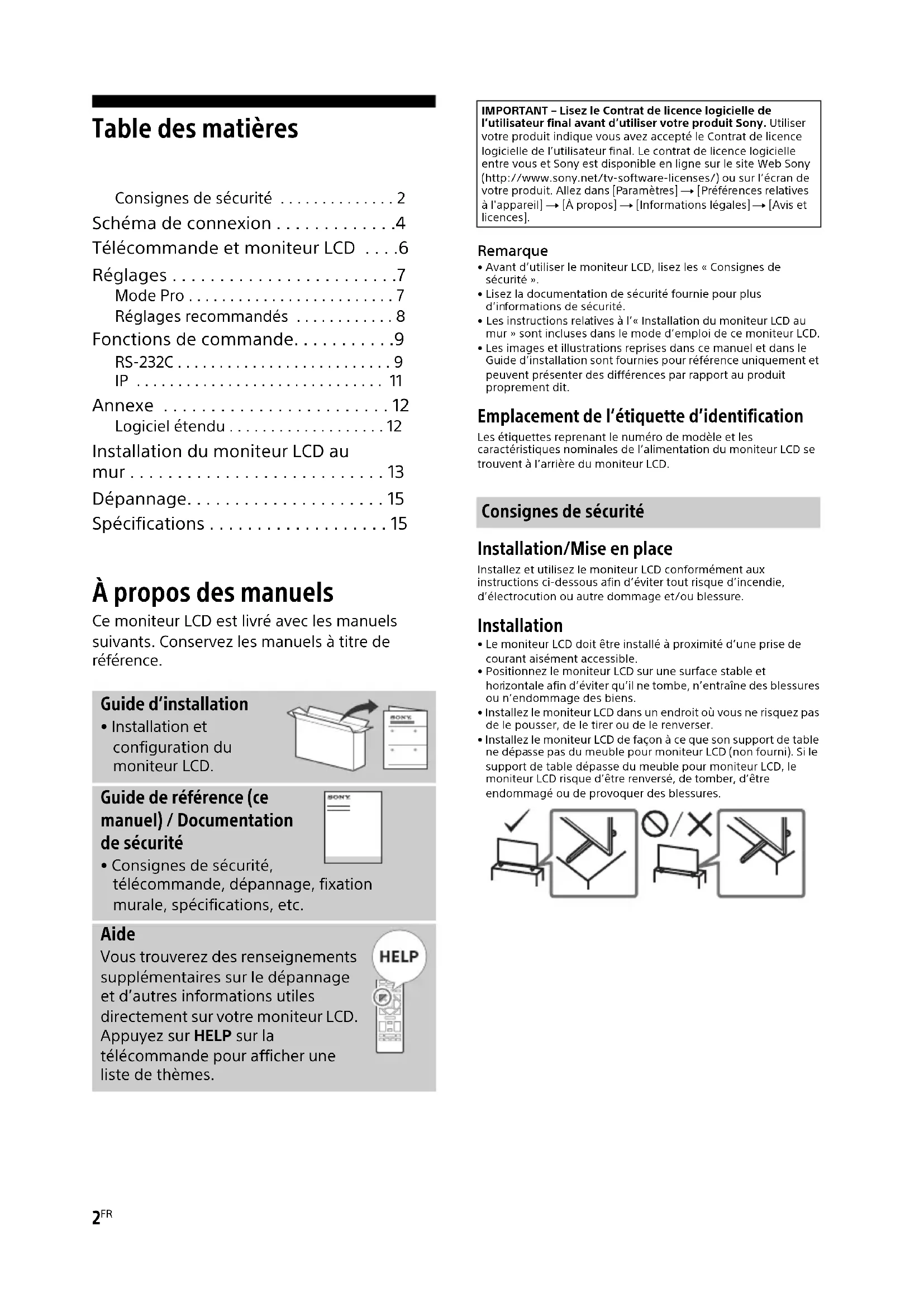

Consignes de sécurité..... 2
Schéma de connexion.....4
Télécommande et moniteur LCD....6
Réglages....7
Mode Pro 7
Réglages recommandés....8
Fonctions de commande....9
RS-232C 9
IP 11
Annexe 12
Logiciel étendu 12
Installation du moniteur LCD au
mur....13
Dépannage....15
Spécifications..... 15
Ce moniteur LCD est livré avec les manuels suivants. Conservez les manuels à titre de référence.
Guide d'installation
• Installation et configuration du moniteur LCD.
Guide de référence (ce manuel) / documentation de sécurité
- Consignes de sécurité, télécommande, dépannage, fixation murale, spécifications, etc.
Aide
Vous trouverez des renseignements supplémentaires sur le dépannage et d'autres informations utiles directement sur votre moniteur LCD.
Appuyez sur HELP sur la télécommande pour afficher une liste de thèmes.
IMPORTANT – Lisez le Contrat de licence logicielle de l'utilisateur final avant d'utiliser votre produit Sony. Utiliser votre produit indique que vous avez accepté le Contrat de licence logicielle de l'utilisateur final. Le contrat de licence logicielle entre vous et Sony est disponible en ligne sur le site Web Sony (http://www.sony.net/tv-software-licenses/) ou sur l'écran de votre produit. Allez dans [Paramètres] → [Préférences relatives à l'appareil] → [À propos] → [Informations légales] → [Avis et licences].
Remarque
- Avant d'utiliser le moniteur LCD, lisez les « Consignes de sécurité ».
- Lisez la documentation de sécurité fournie pour plus d'informations de sécurité.
- Les instructions relatives à l'« Installation du moniteur LCD au mur » sont incluses dans le mode d'emploi de ce moniteur LCD.
- Les images et illustrations reprises dans ce manuel et dans le Guide d'installation sont fournies pour référence uniquement et peuvent présenter des différences par rapport au produit proprement dit.
Emplacement de l'étiquette d'identification
Les étiquettes reprenant le numéro de modèle et les caractéristiques nominales de l'alimentation du moniteur LCD se trouvent à l'arrière du moniteur LCD.
Installation/mise en place
Installez et utilisez le moniteur LCD conformément aux instructions ci-dessous afin d'éviter tout risque d'incendie, d'électrocution ou autre dommage et/ou blessure.
Installation
- Le moniteur LCD doit être installé à proximité d'une prise de courant aisément accessible.
- Positionnez le moniteur LCD sur une surface stable et horizontale afin d’éviter qu’il ne tombe, n’entraîne des blessures ou n’endommage des biens.
- Installez le moniteur LCD dans un endroit où vous ne risquez pas de le pousser, de le tirer ou de le renverser.

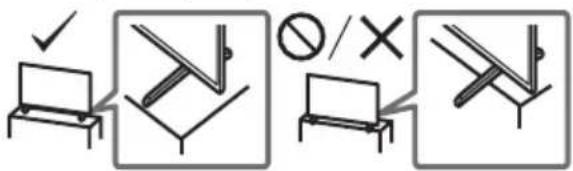

- Installez le moniteur LCD de façon à ce que son support de table ne dépasse pas du meuble pour moniteur LCD (non fourni). Si le support de table dépasse du meuble pour moniteur LCD, le moniteur LCD risque d'être renversé, de tomber, d'être endommagé ou de provoquer des blessures.
- Avant de transporter le moniteur LCD, débranchez tous ses câbles.
- La présence de deux personnes ou plus (trois personnes ou plus pour FW-85BZ40H) est nécessaire pour le transport des moniteurs LCD de grande taille.

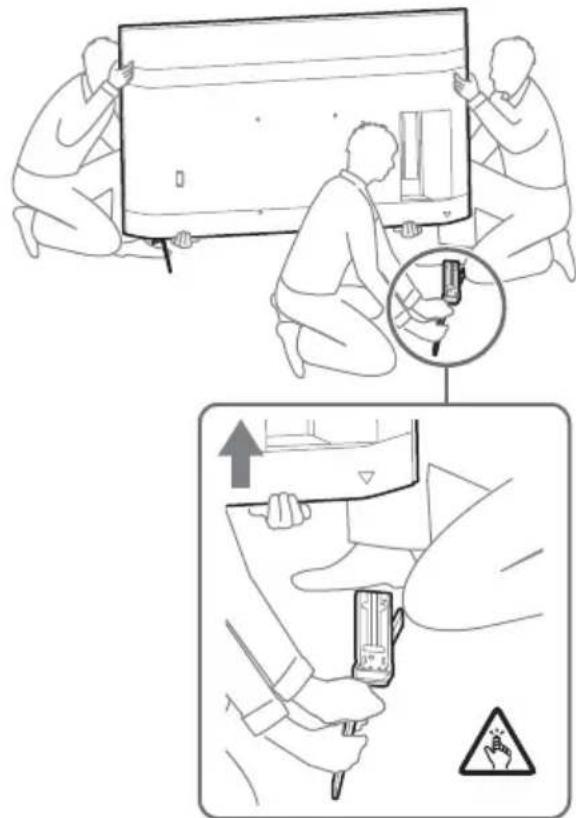

- Pour transporter le moniteur LCD à la main, saisissez-le de la manière illustrée. N'exercez aucune pression sur le panneau LCD ni sur le cadre qui entoure l'écran.
FW-85BZ40H
- Lorsque vous transportez le moniteur LCD, ne le soumettez pas à des secousses ou des vibrations excessives.
- Lorsque vous transportez le moniteur LCD pour le porter à réparer ou lorsque vous déménagez, glissez-le dans son emballage et son carton d'origine.

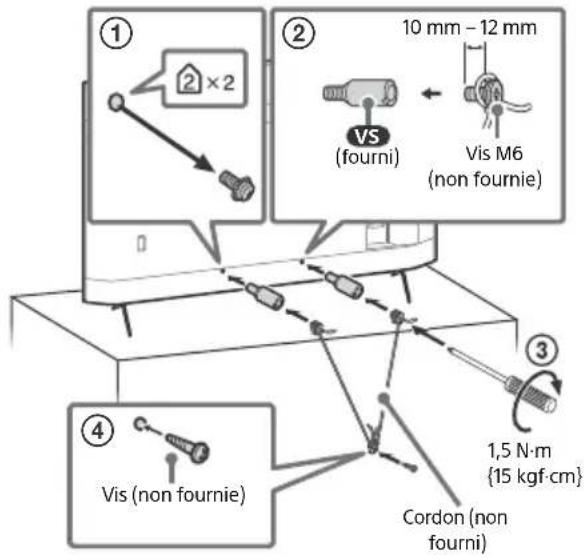

Prévention des basculements
Reportez-vous au Guide d'installation au-dessus du rembourrage.

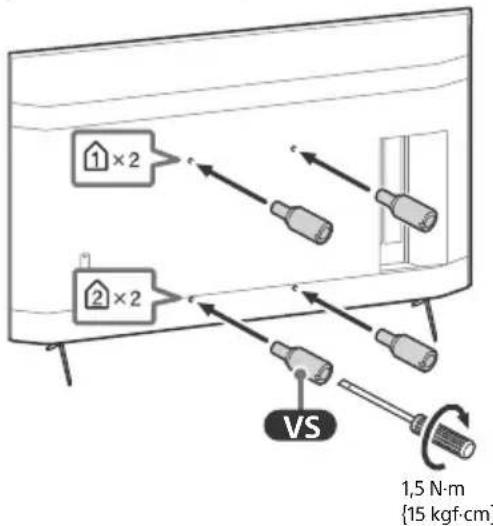

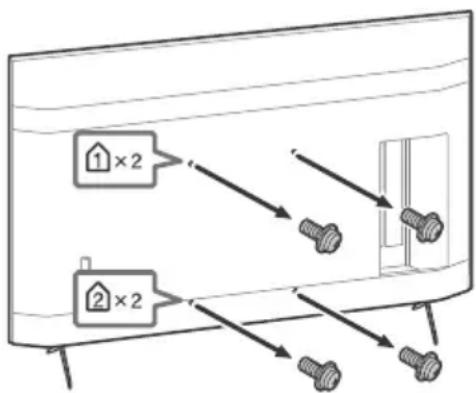

La vis à bois fournie est uniquement utilisable pour une fixation sur un objet solide en bois.


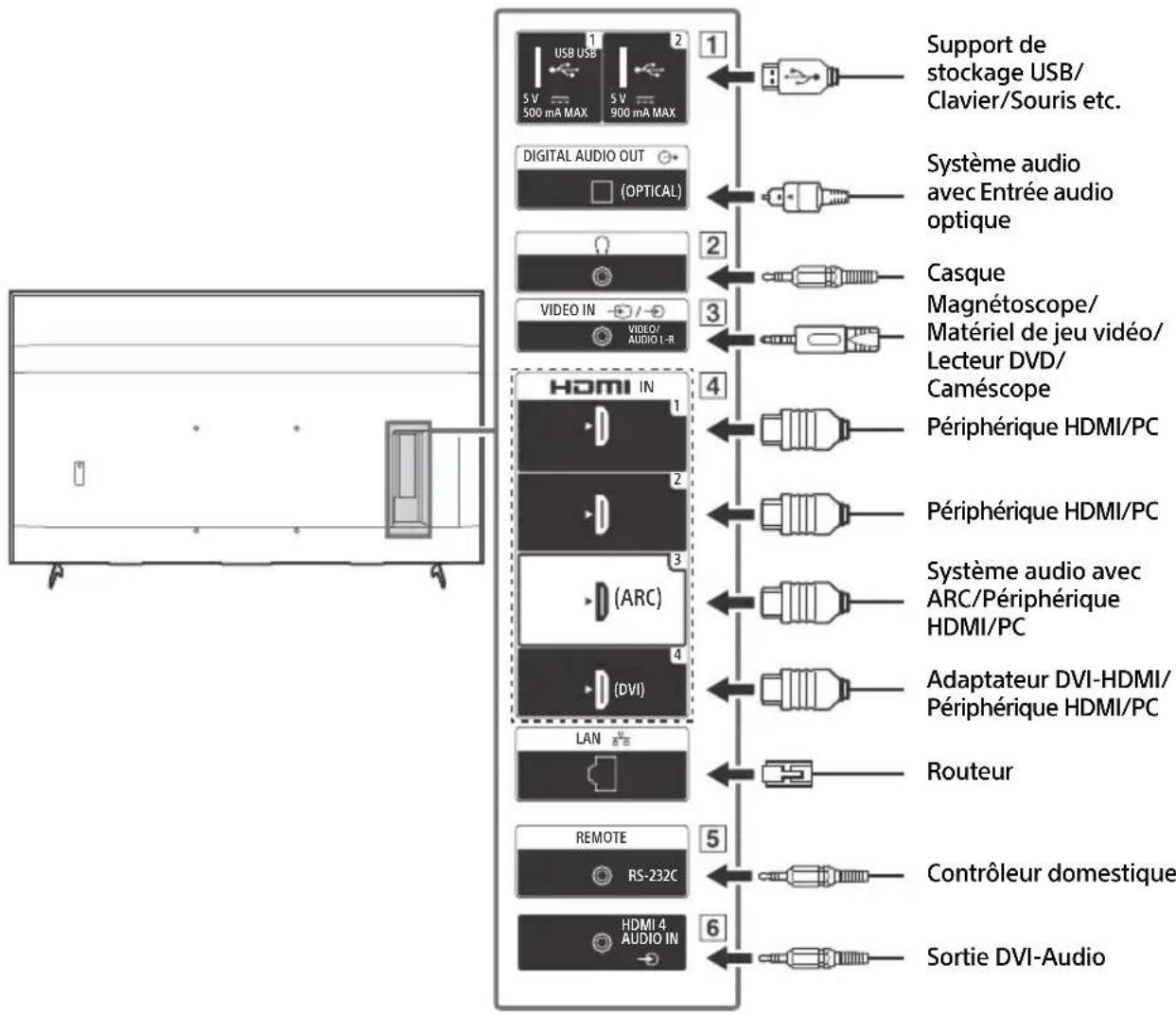

1 USB 1, USB 2
- Le raccordement d'un grand périphérique USB peut interférer avec les autres périphériques raccordés.
2 ☉ (Casque)
- Prend en charge une mini-prise stéréo à 3 pôles uniquement.
- Vous ne pouvez pas reproduire le son en sortie du casque et des haut-parleurs du moniteur LCD simultanément.
- Dans le cas d'une connexion composite, utilisez un câble d'extension analogique (non fourni).

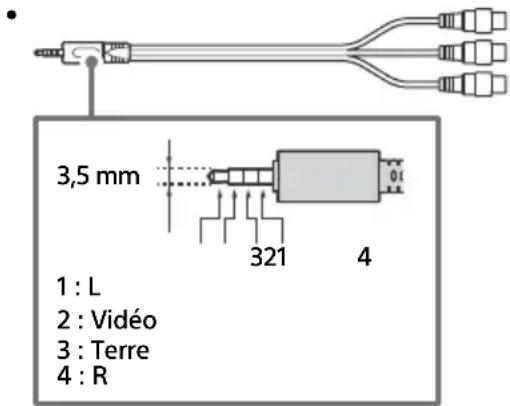

- L'interface HDMI peut transférer la vidéo et l'audio numériques sur un seul câble.
- Si le périphérique est doté d'une prise DVI, raccordez-la à HDMI IN 4 par le biais d'une interface d'adaptation DVI - HDMI (non fournie), puis raccordez la prise de sortie audio du périphérique à HDMI 4 AUDIO IN.
- HDMI IN 3 ARC (Audio Return Channel) Raccordez votre système audio à HDMI IN 3 pour acheminer l'audio de votre moniteur LCD vers votre système audio. Un système audio compatible avec HDMI ARC peut envoyer des vidéos au moniteur LCD et recevoir l'audio du moniteur LCD via le même câble HDMI. Si votre système audio n'est pas compatible avec HDMI ARC, un raccordement supplémentaire à DIGITAL AUDIO OUT (OPTICAL) est nécessaire.
5 REMOTE RS-232c
- Borne pour communication série. Pour plus de détails, reportez-vous à « Fonctions de commande ».
6 HDMI 4 AUDIO IN
- Si le périphérique est doté d'une prise DVI, raccordez-la à HDMI IN 4 par le biais d'une interface d'adaptation DVI - HDMI (non fournie), puis raccordez la prise de sortie audio du périphérique à HDMI 4 AUDIO IN.
Télécommande et moniteur LCD
La forme de la télécommande, l'emplacement, la disponibilité et la fonction des touches de la télécommande peuvent varier selon votre région/pays/modèle de moniteur LCD.


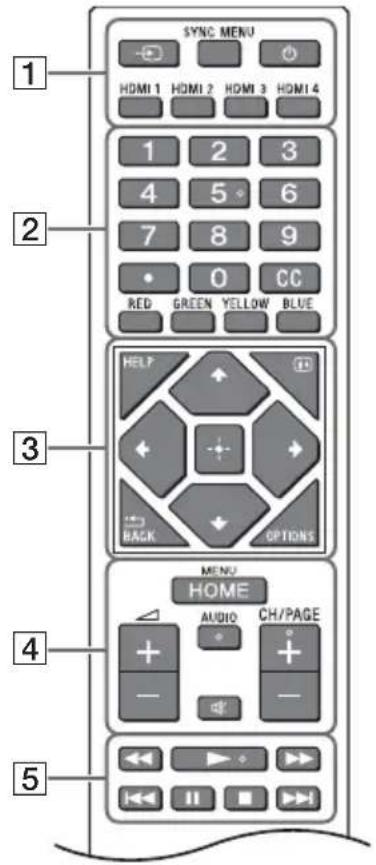

SYNC MENU HDMI 1 HDMI 2 HDMI 3 HDMI 4 1 2 3 4 5 6 7 8 9 0 CC RED GREEN YELLOW BLUE HELP BACK OPTIONS MENU HOME AUDIO CH/PAGE + - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -1 (Sélection de l'entrée) : Pour afficher et sélectionner la source d'entrée, etc.
SYNC MENU : Affichez le menu BRAVIA Sync.
(Veille du moniteur) HDMI 1/2/3/4
2 Touches numériques
(point) CC
Touches de couleurs
3 HELP : Affichez le menu Aide.
(i+) (Affichage à l'écran) : Affichez des informations.
/BACK
OPTIONS : Affiche une liste des fonctions utilisables à ce moment-là.
+/↓/←/→/☐ (Touches directionnelles de navigation) : Navigation et sélection du menu à l'écran.
4 HOME/MENU
△+/- (Volume)
AUDIO : Pour sélectionner le son d'une source multilingue ou un double son (selon la source du programme).
(Coupure du son)
CH/PAGE +/-
6 ⏻ (Alimentation)
7 Capteur de télécommande / Capteur de lumière / LED
* Le raccourci de l'accessibilité est disponible en maintenant enfoncé ☐ (Coupure du son).
Mode pro
En [Mode Pro], vous pouvez utiliser diverses fonctions pratiques pour un usage professionnel. Ici, nous expliquons comment passer au [Mode Pro] et les fonctions typiques du [Mode Pro].
Mode pro
Mode normal : Il s'agit du mode par défaut. Les fonctions du [Mode Pro] ne sont pas disponibles dans ce mode.
Mode réglages Pro : Ce mode vous permet de régler les divers paramètres des fonctions du [Mode Pro].
Mode Pro : Il s'agit du mode de fonctionnement pour usage professionnel, où vous pouvez utiliser les fonctions du [Mode Pro].
Si le moniteur est en mode normal et en mode réglages pro
- Allez dans [Accueil (Menu)] → [Applications] → [Outil mode Pro], puis sélectionnez le mode que vous souhaitez changer.
Si le moniteur est en mode pro
- Appuyez sur les touches d'activation décrites ci-dessous sur la télécommande dans l'ordre dans l'intervalle d'une seconde.
Une fois le moniteur redémarré, le mode passe à [Mode réglages Pro].
Touche d'activation : Ⓐ (Affichage à l'écran) / ⚫ (Coupure du son) / ∠+/- (Volume +) / HOME/MENU
*Initialement, vous ne pouvez pas changer le mode [Outil mode Pro] en [Mode Pro]. Si vous souhaitez changer le mode à partir de [Outil mode Pro], allez dans [Réglages Pro] → [Restrictions de fonctions] → [Applications] et changez [Outil mode Pro] en [Activer] dans [Mode réglages Pro].
Présentation des fonctions du mode pro
En [Mode Pro], vous pouvez utiliser diverses fonctions pratiques. Les fonctions typiques du [Mode Pro] sont présentées ci-dessous.
Réglage du fonctionnement du moniteur lors de la mise sous tension
Vous pouvez régler le fonctionnement du moniteur lorsque vous débranchez et réinsérez la fiche d'alimentation secteur.
—Affichage optimisé de l'écran d'entrée PC
L'écran affiche l'écran d'entrée PC avec la taille optimale selon le format du PC.
—Commande d'alimentation et commutation automatique de l'entrée par détection du signal HDMI
Si vous mettez le moniteur sous tension alors que le périphérique HDMI est raccordé, vous pouvez passer automatiquement à l'entrée HDMI raccordée.
Réglages du menu qui s'affiche par pression sur la touche HOME/MENU
Vous pouvez sélectionner le menu affiché en appuyant sur la touche HOME/MENU de la télécommande.
Désignation de la source d'entrée initiale lors du démarrage du moniteur
Vous pouvez désigner la source d'entrée initiale lors du démarrage du moniteur.
Verrouillage du Mode Pro
Vous pouvez protéger les réglages du [Mode Pro] en utilisant un code PIN.
—Réglage du volume initial/maximum
Vous pouvez régler le volume initial et maximum du moniteur.
—Restrictions de fonctionnement du moniteur sur la télécommande
Vous pouvez restreindre le fonctionnement du moniteur sur la télécommande.
—Restrictions d'entrées externes
Vous pouvez restreindre l'utilisation d'entrées externes.
Vous pouvez restreindre l'utilisation d'applications du moniteur.
Comment régler les fonctions du mode pro
Allez dans [Accueil (Menu)] → [Paramètres] → [Réglages Pro] alors que le Moniteur est en [Mode réglages Pro].*
*Varie en fonction de la version du système d'exploitation.
Réglages recommandés
Cette section présente les réglages recommandés lors de l'utilisation du Moniteur pour un usage professionnel.
Réglage des fonctions ECO
1 Allez dans [Paramètres] → [Préférences relatives à l'appareil] → [Alimentation].
•Réglez [Veille TV] sur [Non].
Réglage des fonctions IP
2 Allez dans [Paramètres] → [Réseau et Internet] → [Réglage du réseau domestique] → [Contrôle IP].
- Réglez [Authentification] sur [Clé normale et pré-partagée].
• Réglez [Simple Contrôle IP] sur [Oui].
Téléchargement auto du logiciel
Allez dans [Paramètres] → [Préférences relatives à l'appareil] → [À propos] → [Mise à jour du logiciel du système].
- Réglez [Rechercher automatiquement une mise à jour] sur [Non].
Réglages de l'image
4 Allez dans [Paramètres] → [Affichage et son] → [Image].
• Réglez [Capteur de lumière] sur [Non].
- Sélectionnez [Mode de l'image] en fonction de l'usage.
[Intense] : Lors de l'utilisation de l'écran de signalisation numérique
[Expert] : Lors de l'affichage de l'image d'origine telle quelle
[Graphiques] : Lors de l'affichage de l'écran du PC
Réglage des valeurs du mode de l'image
Le tableau suivant indique la valeur initiale de chaque élément de réglage du [Mode de l'image].
| Éléments | [Mode de l'image] | |||
| [Intense] | [Standard] | [Expert]* | [Graphiques]* | |
| [Luminosité] Max.(50) 40 40 40 | ||||
| [Couleurs] 60 60 50 50 | ||||
| [Contraste] Max.(100) 90 90 90 | ||||
*Puisque le moniteur réagit plus rapidement en mode [Graphiques] qu'en mode [Expert], ce dernier peut afficher le mouvement de la souris de manière fluide lors de l'utilisation de l'écran du PC en mode [Graphiques].
Remarque
Chaque valeur de réglage est sujette à modification sans préavis.
RS-232C
Vous pouvez commander le Moniteur depuis un service externe via RS-232C. Le raccordement RS-232C est expliqué brièvement dans cette page.
Interface
Raccordez le RS-232C au Moniteur par le biais d'un mini-jack stéréo 3,5 mm.
Mini-jack stéréo 3,5 mm
ANNEAU : Contrôleur → Moniteur
Réglages de connexion
Lors du raccordement RS-232C, effectuez les réglages de connexion ci-dessous.
| Débit en bauds 9 600 bps |
| Données 8 bit |
| Parité Aucune |
| Bit de démarrage 1 bit |
| Bit d'arrêt 1 bit |
| Contrôle du débit Aucune |
Format de données
Nous introduisons le format de données pour la communication RS-232C ci-dessous.
(a) Requêtes du contrôleur au moniteur
| N° Élément Valeur | |||
| 1 En-tête 0x8C : Commande | |||
| 2 Catégorie 0x00 (fixe) | |||
| 3 Fonction 0xXX | |||
| 4 | Longueur | 0xXX | (=Données X+1 octet) |
| 5 Données 1 0xXX | |||
| :: 0xXX | |||
| :: 0xXX | |||
| X+4 Données X 0xXX | |||
| X+5 Somme de contrôle | 0xXX | ||
(b) Réponses du moniteur au contrôleur
| N° Élément Valeur | |||
| 1 | En-tête | 0x70 | Réponse |
| 2 | Réponse | 0x00 | Terminé (Fin normale) |
| 0x01 | : Limite dépassée(Fin anormale-Valeur max. dépassée) | ||
| 0x02 | : Limite dépassée(Fin anormale-Valeur min. dépassée) | ||
| 0x03 : Commande annulée (Fin anormale) | |||
| 0x04 : Erreur syntaxique (Erreur de format de données) | |||
| 3 Somme de contrôle | 0xXX | ||
Exemple de commande
Des exemples de commandes de communications RS-232C sont expliqués ci-dessous.
| Commande | En-tête | Catégorie | Fonction | Longueur | Données 1 | Données X | Somme de contrôle |
| Mise sous/hors tension | 0x8C | 0x00 | 0x00 | 0x02 | 0X00 (arrêt) | - 0x8E | |
| 0X01 (marche) | - 0x8F | ||||||
| Sélection d'entrée HDMI | 0x8C | 0x00 | 0x02 | 0x03 | 0x04 (HDMI) | 0x01 (#1) | 0x96 |
| 0x02 (#2) | 0x97 | ||||||
| 0x03 (#3) | 0x98 | ||||||
| 0x04 (#4) | 0x99 |
Pour en savoir plus sur le RS-232C, veuillez contacter votre représentant commercial.
Vous pouvez commander le moniteur via IP depuis une application HTML5/Android sur le Moniteur ou sur le périphérique externe. Vous pouvez gérer et suivre les informations d'entrée/alimentation, démarrer et fermer les applications, contrôler l'affichage comme la source d'entrée et le volume, par exemple. Vous pouvez également restreindre les commandes par la fonction d'authentification.
Protocole IP pris en charge
| Nom du protocole | Couche Format Authentication Explication | |||
| Web API | HTTP | JSON-RPC | Oui | Les API dont la finalité est le contrôle des périphériques. |
| IRCCIP | HTTP | SOAP | Oui | Infrared Compatible Control sur Internet Protocol.La technologies et les formats pour t transmettre les commandes de la télécommande via Internet. |
| SSIP | TCP | Byte stream | ND | Seules les fonctions typiques sont prises en charge. |
Réglages du moniteur
Lors de l'utilisation du [Contrôle IP], réglez d'abord le moniteur comme suit.
Allez dans [Paramètres] → [Réseau et Internet] → [Réglage du réseau domestique] → [Contrôle IP].
- Réglez [Authentication] sur [Clé normale et pré-partagée].
- Réglez [Clé pré-partagée].
Exemple de requête et réponse HTTP pour web API
Voici l'exemple d'une requête et réponse pour acquérir l'état d'alimentation du Moniteur (adresse IP : 192.168.0.1, Touche pré-partagée « 1234 »).
Pour en savoir plus sur le [Contrôle IP], veuillez contacter votre représentant commercial.
Logiciel étendu
Vous pouvez utiliser le Moniteur avec plus d'aisance en utilisant un logiciel étendu. Cette page présente un exemple de logiciel étendu.
Pour en savoir plus, veuillez contacter votre représentant commercial.
Logiciel pour moniteurs de bureau
Fournit des fonctions pratiques pour l'utilisation du moniteur en tant que moniteur de bureau raccordé à un PC dans une salle de conférence ou similaire.
Exemples de fonctions :
- Fonctions de gestion d'alimentation / Suivi de l'alimentation électrique.
- Fonction tableau blanc.
- Système relié au système de réservation de salle de conférence (prend en charge le tableau de réservation de Microsoft Exchange Server, Gsuite).
- Minuteur de présentation.
- Vous pouvez modifier les entrées ou mettre sous/hors tension sans la télécommande.
Logiciel pour signalisation numérique
Lors de l'utilisation du moniteur en tant qu'affichage de signalisation numérique, le logiciel fournit des fonctions pratiques.
Exemples de fonctions :
- Fonction de gestion de la distribution de signalisation numérique vers plusieurs moniteurs via le réseau.
- Fonction de lecture de signalisation facile avec mémoire USB.
- Fonction de gestion de contenus et de listes de lecture.
- Définition de programme de livraison flexible par heure et jour de la semaine.
Utilisation du support de fixation murale en option (SU-WL850, SU-WL500 ou SU-WL450) (non fourni)
Pour protéger le produit et pour des raisons de sécurité, Sony conseille vivement de confier l'installation de votre moniteur LCD à des revendeurs ou des installateurs agréés Sony. N'essayez pas de l'installer vous-même.
A l'attention des revendeurs et installateurs sony :
Soyez particulièrement attentif à la sécurité pendant l'installation, l'entretien périodique et l'examen du produit.
Informations sur l'installation du support de fixation murale
Ce mode d'emploi du moniteur LCD illustre uniquement les étapes nécessaires à la préparation du moniteur LCD pour son installation murale avant sa fixation au mur. Pour obtenir les instructions de l'installation du Support de fixation murale, veuillez vous reporter à la section Informations sur l'installation (Support de fixation murale) sur la page du produit correspondant à votre modèle de moniteur LCD. https://www.sony-asia.com/support
Préparation à l'installation murale
Assurez-vous de fixer le support de table avant d'installer le moniteur LCD au mur en vous reportant au Guide d'installation.
- Préparez le moniteur LCD pour le Support de fixation murale avant de réaliser le raccordement des câbles.
- Suivez le mode d'emploi fourni avec le Support de fixation murale de votre modèle. Une certaine expérience est requise pour installer ce moniteur LCD, en particulier pour déterminer la résistance du mur qui devra supporter le poids du moniteur LCD.
- Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.
- Les vis pour le Support de fixation murale ne sont pas fournies.
- L'installation murale doit être confiée à un technicien spécialisé.
- Pour des raisons de sécurité, il est vivement recommandé d'utiliser les accessoires Sony, notamment :
- Veillez à bien utiliser les vis fournies avec le Support de fixation murale lors de la mise en place du Support de fixation murale sur le moniteur LCD. Les vis fournies sont conçues de la manière illustrée, mesurées à partir de la surface de fixation du Support de fixation murale.
Leur diamètre et leur longueur varient suivant le modèle de Support de fixation murale. L'utilisation de vis autres que celles fournies peut occasionner des dégâts à l'intérieur du moniteur LCD ou provoquer sa chute, etc.
* Uniquement sur un nombre limité de régions/pays/modèles de moniteur LCD.
1 Retirez les vis à l'arrière du moniteur LCD.
- Si vous utilisez un tournevis électrique, réglez le couple à environ 1,5 N·m {15 kgf·cm}.
- Assurez-vous de serrer l'accessoire de fixation murale lorsque vous le fixez au moniteur LCD. Utilisez uniquement un tournevis à tête plate pour installer l'accessoire de fixation murale. L'utilisation d'un autre outil pourrait provoquer le serrage excessif de l'accessoire de fixation murale et endommager le moniteur LCD.
Détachement du support de table du moniteur LCD
1 Retirez un côté du support de table à la fois. Tenez fermement le support de table à deux mains pendant que les autres personnes soulèvent le moniteur LCD.
Remarque
- La présence de trois personnes ou plus est nécessaire pour détacher le support de table.
- Veillez à ne pas exercer de force excessive en détachant le support de table du moniteur LCD car ce dernier pourrait tomber et ainsi être endommagé et occasionner des blessures corporelles.
- Lorsque vous manipulez le support de table, prenez soin d'éviter d'endommager le moniteur LCD.
- Faites preuve de prudence lorsque vous soulevez le moniteur LCD alors que le support de table est détaché, car le support de table pourrait se renverser et provoquer des blessures.
- Faites attention lorsque vous retirez le support de table du moniteur LCD afin d’éviter qu’il ne tombe et endommage la surface sur laquelle repose le moniteur LCD.
Dépannage
Pour les dépannages généraux tels que : écran noir, absence de son, image figée, moniteur LCD ne réagissant plus ou perte de réseau, suivez les étapes ci-après.
1 Redémarrez votre moniteur LCD en appuyant sur la touche de mise en marche de la télécommande pendant environ cinq secondes. Le moniteur LCD redémarre. Si le moniteur LCD n'est pas remis en état, essayez de débrancher le cordon d'alimentation secteur. Puis appuyez sur la touche de mise en marche du moniteur LCD et relâchez-la. Attendez deux minutes et branchez le cordon d'alimentation secteur. 2 Consultez le menu d'aide en appuyant sur la touche HELP de la télécommande. 3 Raccordez votre moniteur LCD à Internet et effectuez une mise à jour du logiciel. Sony vous recommande de mettre à jour le logiciel de votre moniteur LCD régulièrement. Les mises à jour fournissent de nouvelles fonctionnalités et améliorent les performances.
Lorsque vous branchez le moniteur LCD, il est possible que vous ne puissiez pas allumer le moniteur LCD immédiatement même si vous appuyez sur la touche de mise en marche de la télécommande ou du moniteur LCD.
L'initialisation du système prend du temps. Attendez environ une minute, puis utilisez-le normalement.
La télécommande ne fonctionne pas.
- Remplacez les piles.
Système
Type d'affichage : LCD (écran à cristaux liquides), Rétro-éclairage LED
Sortie son : 10 W + 10 W
Technologie sans fil
Protocole IEEE 802.11a/b/g/n/ac
Bluetooth® Version 4.2
Prises d'entrée/de sortie
→/→VIDEO IN
Entrée audio/vidéo (mini-prise)
HDMI IN 1/2/3/4 (accepte une résolution de 4K,
PCM linéaire 5,1 canaux : 32/44,1/48/88,2/
96/176,4/192 kHz 16/20/24 bits, Dolby
Audio, Dolby Atmos, DTS
ARC (Audio Return Channel) (HDMI IN 3 uniquement) ^*3
PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Audio, Dolby Atmos, DTS
Prise optique numérique (PCM linéaire deux canaux : 48 kHz 16 bits, Dolby Audio, DTS)
HDMI 4 AUDIO IN
Entrée audio analogique (mini-prise stéréo)
○ (mini-prise stéréo)
Casque
Le port USB 1 prend en charge la High Speed USB (USB 2.0)
Le port USB 2 prend en charge la Super Speed USB (USB 3.1 Gen 1)
Connecteur 10BASE-T/100BASE-TX (La vitesse de connexion du réseau peut varier en fonction de l'environnement d'exploitation. Le débit et la qualité de la communication ne sont pas garantis.)
REMOTE
RS-232C, mini-prise
Ce jack sert à recevoir le signal de commande externe.
Alimentation et autres
Alimentation
110 V CA, 60 Hz (Taiwan uniquement)
220 V - 240 V CA, 50/60 Hz (Sauf Taiwan)
Classe d'efficacité énergétique \(^{4}\)
(Pour Égypte uniquement)
Taille d'écran (mesurée en diagonale) (Environ)
FW-85BZ40H : 85 pouces / 214,8 cm
FW-75BZ40H : 75 pouces / 189,3 cm
FW-65BZ40H : 65 pouces / 163,9 cm
FW-55BZ40H : 55 pouces / 138,8 cm
Consommation électrique
Indiqué à l'arrière du moniteur LCD
Consommation électrique *4
En mode Standard
(Pour Égypte uniquement)
FW-85BZ40H:221,3 W
FW-75BZ40H:179,6 W
FW-65BZ40H:141,2 W
FW-55BZ40H:112,9 W
En mode [Intense]
FW-85BZ40H : 318 W
FW-75BZ40H : 277 W
FW-65BZ40H : 214 W
FW-55BZ40H : 173 W
Consommation énergétique annuelle (Pour Égypte uniquement)
FW-85BZ40H : 647 kWh par an
FW-75BZ40H : 525 kWh par an
FW-65BZ40H : 413 kWh par an
FW-55BZ40H : 330 kWh par an
Consommation électrique en veille : 0,50 W
Résolution d'affichage
3 840 points (horizontal) × 2 160 lignes (vertical)
Puissance de sortie nominale
USB 1
5 V = 500 mA MAX
USB 2
5 V = 900 mA MAX
Dimensions (environ) (i × h × p) (mm)
Avec support de table (Sans support de table)
FW-85BZ40H : 1 899 × 1 162 × 441 (1 899 × 1 089 × 72)
FW-75BZ40H : 1 674 × 1 034 × 410 (1 674 × 961 × 71)
FW-65BZ40H : 1 450 × 903 × 338 (1 450 × 833 × 70)
FW-55BZ40H : 1 231 × 780 × 338 (1 231 × 710 × 70)
Poids (environ) (kg)
Avec support de table (Sans support de table)
FW-85BZ40H : 47,7 (45,8)
Support de fixation murale : SU-WL500
Support de fixation murale : SU-WL450
Caméra Microphone : FWA-CE100
Température de fonctionnement : 0 °C - 40 °C
*1 Si la valeur d'entrée est 4096 × 2160p et que [Mode Large] est réglé sur [Normal], la résolution s'affiche à 3840 × 2160p. Pour afficher au format 4096 × 2160p, réglez le paramètre [Mode Large] sur [Etiré 1] ou [Etiré 2].
*2 Pour la prise en charge de 18 Gbps, réglez [Format du signal HDMI] sur [Format amélioré].
Raccordez votre système audio à HDMI IN 3 pour acheminer l'audio de votre moniteur LCD vers votre système audio.
*4 Ces informations s'appliquent à l'UE ainsi qu'aux pays dont la législation applicable est conforme aux règlements de l'UE en matière d'étiquetage énergétique.
*5 Consommation énergétique en kWh par an, en considérant la consommation électrique du moniteur LCD lorsqu'il reste allumé 8 heures par jour pendant 365 jours. La consommation électrique réelle dépendra du mode d'utilisation du moniteur LCD.
*6 La consommation spécifiée en mode de veille est atteinte une fois que le moniteur LCD a terminé tous les processus internes nécessaires.
La consommation électrique en veille augmentera lorsque votre moniteur LCD sera connecté au réseau.
Remarque
- La disponibilité des accessoires en option varie selon les pays, les régions, les modèles de moniteur LCD et les stocks.
- La conception et les spécifications sont sujettes à modification sans préavis.
- Certaines des instructions qui s'affichent à l'écran peuvent ne pas s'appliquer à votre modèle de moniteur LCD.
Informations sur les marques commerciales
- Les termes HDMI et High-Definition Multimedia Interface ainsi que le logo HDMI sont des marques commerciales ou des marques déposées de HDMI Licensing Administrator, Inc. aux États-Unis et dans d'autres pays.
- Dolby, Dolby Vision, Dolby Atmos, Dolby Audio et le symbole double-D sont des marques de Dolby Laboratories. Fabriqué sous licence de Dolby Laboratories. Travaux confidentiels et non publiés. Copyright © 2012-2018 Dolby Laboratories. Tous droits réservés.
- Vewd® Core. Copyright 1995-2020 Vewd Software AS. Tous droits réservés.
- Google, Google Play, Chromecast, YouTube, Android TV et les autres marques et logos associés sont des marques de Google LLC.
- Wi-Fi ^, Wi-Fi Alliance ^ et Wi-Fi Direct ^ sont des marques déposées de Wi-Fi Alliance.
- Le logo Wi-Fi CERTIFIED™ est une marque de certification de Wi-Fi Alliance.
- Pour les brevets DTS, visitez http://patents.dts.com. Fabriqué sous licence de DTS, Inc. DTS, le symbole, DTS et le symbole ensemble, et Digital Surround sont des marques déposées ou des marques commerciales de DTS, Inc. aux États-Unis et/ou dans d'autres pays. © DTS, Inc. Tous droits réservés.
- Les logos et le mot de marque Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. et toute utilisation de ces marques par Sony Corporation est couverte par une licence. Les autres marques commerciales et noms de marque appartiennent à leurs propriétaires respectifs.
- TUXERA est une marque déposée de Tuxera Inc. aux États-Unis et dans d'autres pays.
- Couvert par une ou plusieurs revendications des brevets HEVC listés à l'adresse patentlist.accessadvance.com.
- Toutes les autres marques commerciales appartiennent à leurs propriétaires respectifs.
- LCD • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
