用户手册 FW-98BZ50L SONY

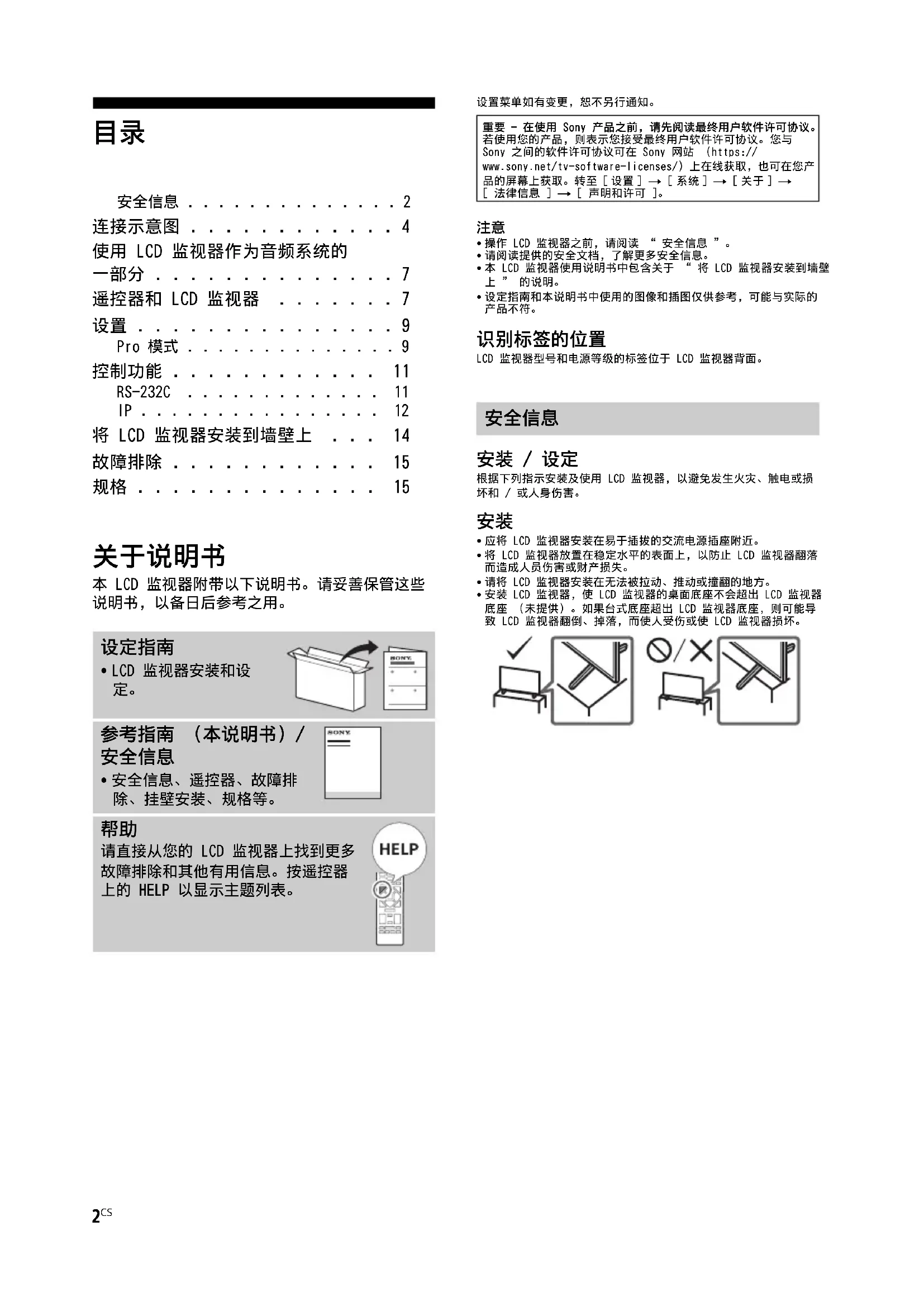

• 安全信息 p. 2
• 连接示意图 p. 4
• 使用 LCD 监视器作为音频系统的 一部分 p. 7
• 遥控器和 LCD 监视器 p. 7
• 设置 p. 9
• Pro 模式 p. 9
• 控制功能 p. 11
• RS-232C p. 11
• IP p. 12
• 将 LCD 监视器安装到墙壁上 p. 14
• 故障排除 p. 15
• 规格 设置菜单如有变更，恕不另行通知。 p. 15

• 操作 LCD 监视器之前，请阅读 “ 安全信息 ”。• 请阅读提供的安全文档，了解更多安全信息。• 本 LCD 监视器使用说明书中包含关于 “ 将 LCD 监视器安装到墙壁上 ” 的说明。• 设定指南和本说明书中使用的图像和插图仅供参考，可能与实际的产品不符。 LCD 监视器型号和电源等级的标签位于 LCD 监视器背面。 根据下列指示安装及使用 LCD 监视器，以避免发生火灾、触电或损坏和 / 或人身伤害。

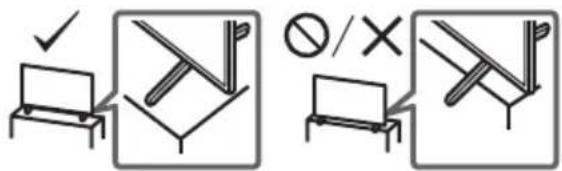

• 应将 LCD 监视器安装在易于插拔的交流电源插座附近。• 将 LCD 监视器放置在稳定水平的表面上，以防止 LCD 监视器翻落而造成人员伤害或财产损失。• 请将 LCD 监视器安装在无法被拉动、推动或撞翻的地方。• 安装 LCD 监视器，使 LCD 监视器的桌面底座不会超出 LCD 监视器底座 （未提供）。如果台式底座超出 LCD 监视器底座，则可能导致 LCD 监视器翻倒、掉落，而使人受伤或使 LCD 监视器损坏。

本 LCD 监视器附带以下说明书。请妥善保管这些 说明书，以备日后参考之用。

• 安全信息、遥控器、故障排 除、挂壁安装、规格等。

请直接从您的 LCD 监视器上找到更多 故障排除和其他有用信息。按遥控器 上的 HELP 以显示主题列表。 重要 - 在使用 Sony 产品之前，请先阅读最终用户软件许可协议。若使用您的产品，则表示您接受最终用户软件许可协议。您与 Sony 之间的软件许可协议可在 Sony 网站 （https://www.sony.net/tv-software-licenses/）上在线获取，也可在您产 品的屏幕上获取。转至 [ 设置 ] t [ 系统 ] t [ 关于 ] t [ 法律信息 ] t [ 声明和许可 ]。 安全信息D:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_02CSSG\5049502141_02CSSG.fm master page: Right FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

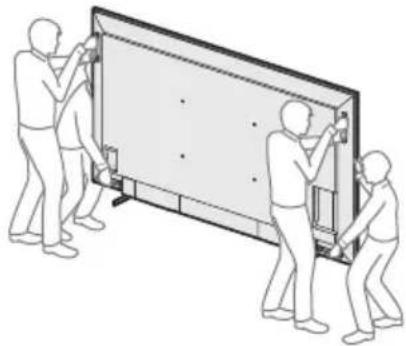

• 搬运 LCD 监视器之前，请断开所有电缆的连接。• 搬运大型 LCD 监视器需要两人或两人以上。214.8 厘米 （85 英寸）的 LCD 监视器需要三人或三人以上，247.7 厘米 （98 英寸）及更大的 LCD 监视器则需要四人或四人以上。• 用手搬动 LCD 监视器时，请如下图所示握持 LCD 监视器。请勿对液晶面板和屏幕边框施加压力。• 抬起或移动 LCD 监视器时，请牢牢扶住其底部。FW-98BZ53L / 98BZ50L / 98BZ30LFW-85BZ40L / 85BZ30LFW-75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L• 搬运 LCD 监视器时，请勿使其受到摇晃或过度振动。• 搬运 LCD 监视器以进行维修或移动时，请使用原有的纸箱和包装材料进行包装。• 搬运或安装 LCD 监视器时，请勿将其放下 （仅限适用的 LCD 监视器型号）。

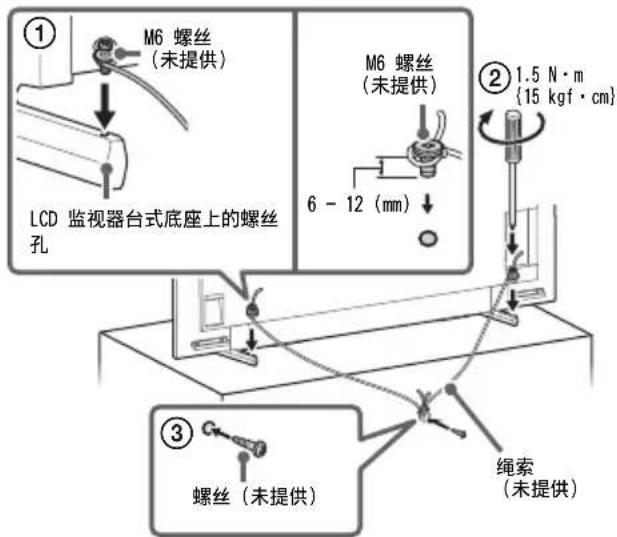

（提供支撑带套件的型号） 请参阅软垫上的设定指南。所提供的木螺丝仅适用于固定木制的固体物件。 （提供支撑带套件的型号除外） FW-98BZ53L / 98BZ50L / 98BZ30LFW-85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

1.5 N·m{15 kgf·cm}螺丝（未提供）LCD 监视器台式底座上的螺丝

6 - 12（mm）M6 螺丝（未提供）

1.5 N·m{15 kgf·cm}M6 螺丝（未提供）绳索（未提供）螺丝（未提供）10 - 12（mm）

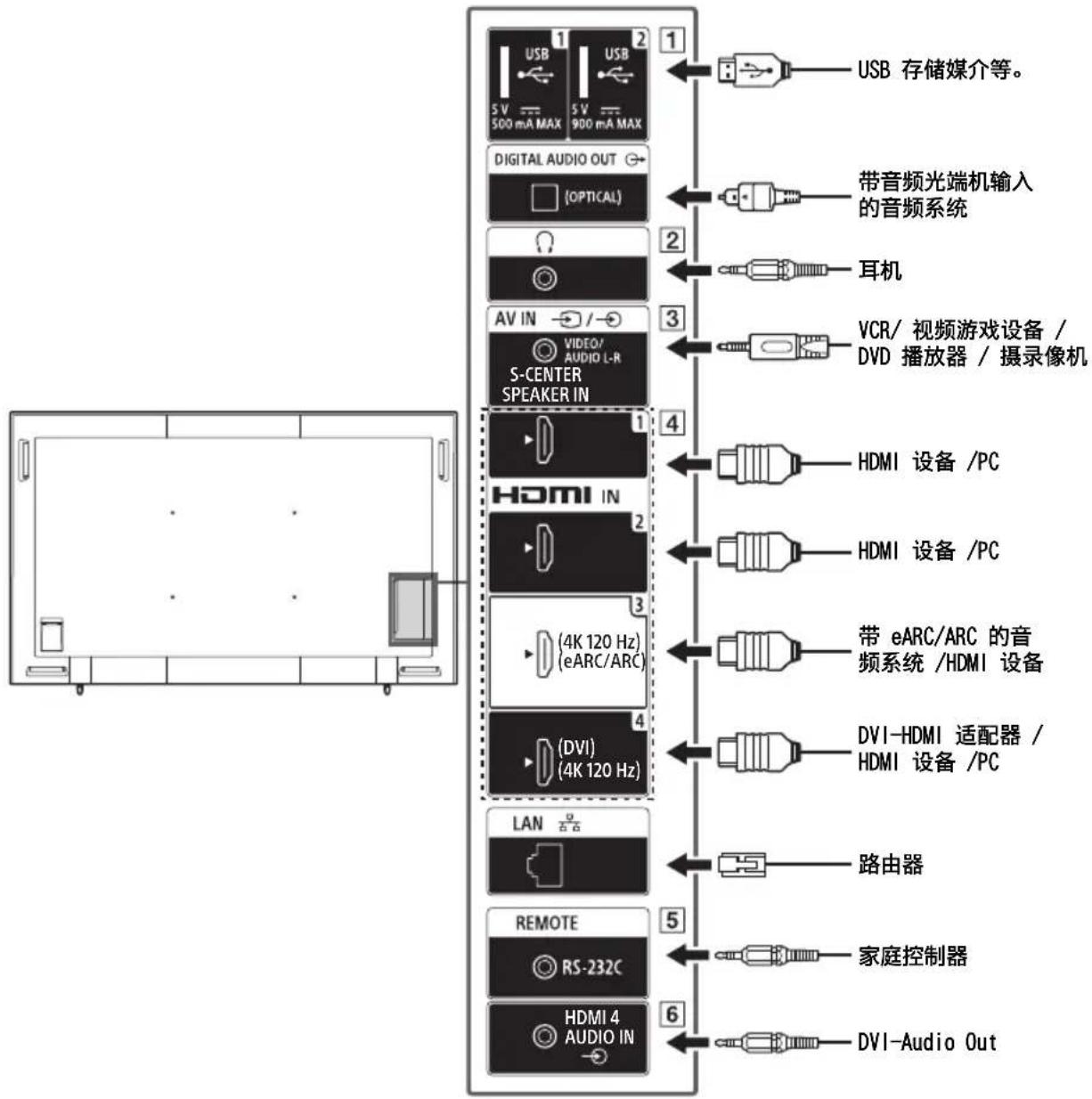

• 不同地区 / 国家 / 型号的 LCD 监视器，其端子和标签可能不同。 FW-98BZ53L / 98BZ50L / 98BZ30L (4K 120 Hz)(eARC/ARC)HDMI 4 AUDIO IN(DVI)(4K 120 Hz) S-CENTER SPEAKER IN USB 存储媒介等。 VCR/ 视频游戏设备 / DVD 播放器 / 摄录像机

HDMI 设备 /PC 带 eARC/ARC 的音 频系统 /HDMI 设备 DVI-HDMI 适配器 / HDMI 设备 /PC

VCR/ 视频游戏设备 / DVD 播放器 / 摄录像机

HDMI 设备 /PC 带 eARC/ARC 的音 频系统 /HDMI 设备 DVI-HDMI 适配器 / HDMI 设备 /PC

• 连接大型 USB 设备可能会干扰附近的其他连

• 无法同时从耳机和 LCD 监视器扬声器输出声

• HDMI 接口可通过同一根电缆传输数字视频和

• 若本设备配有 DVI 插孔，请通过 DVI - HDMI 适配器接口 （未提供）将其连接至 HDMI IN 4，并将本设备的音频输出插孔连

• HDMI IN 3 eARC/ARC （Enhanced Audio Return Channel/Audio Return Channel） 将您的音频系统连接至 HDMI IN 3，以将 LCD 监视器音频传送至您的音频系统。支持 HDMI eARC/ARC 的音频系统可以将视频发送 至 LCD 监视器并通过同一 HDMI 电缆接收来 自 LCD 监视器的音频。如果您的音频系统不 支持 HDMI eARC/ARC，则需要另外连接

DIGITAL AUDIO OUT(OPTICAL)。

• 使用以太网 HDMI 电缆连接支持 eARC 的音

串行通信端子。更多信息请参阅 “ 控制功能 ”。

• 若本设备配有 DVI 插孔，请通过 DVI - HDMI 适配器接口 （未提供）将其连接至 HDMI IN 4，并将本设备的音频输出插孔连

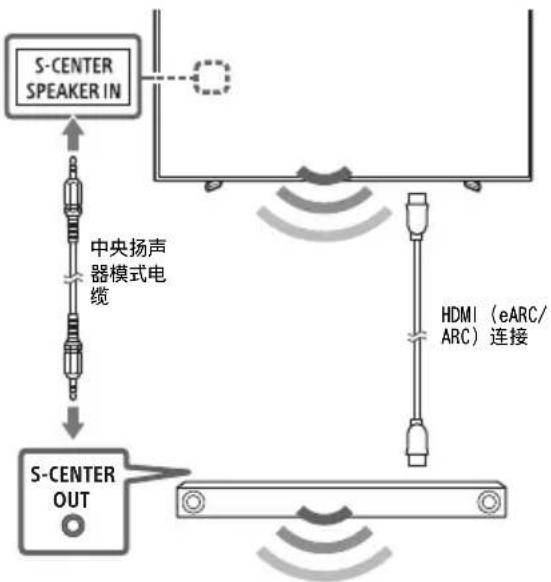

• 请务必在连接电缆之前先断开 LCD 监视器和 AV 接收器的交流电源线（主电源线）。• 详情请参阅带 S-CENTER OUT 端子的音频系统使用说明

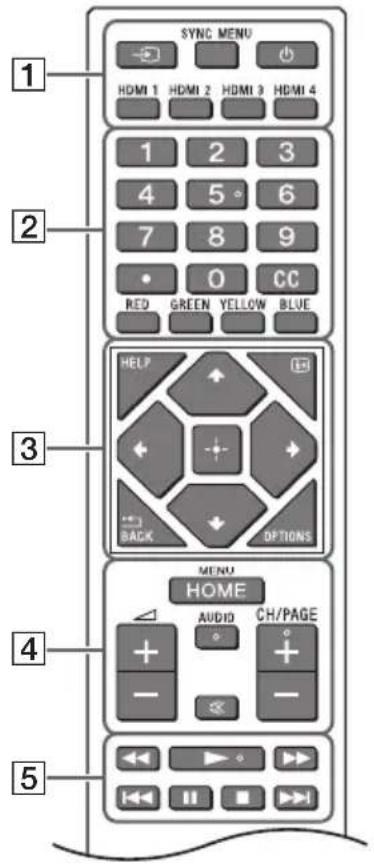

遥控器和 LCD 监视器 根据您所在的地区 / 国家 / LCD 监视器型号 / LCD 监视器设定不同，遥控器的形状、按钮的布局、可 用性和功能可能有所差异。 （输入选择）：显示和选择输入源等。 SYNC MENU：显示 BRAVIA Sync 菜单。

HELP：显示帮助菜单。 （屏幕显示）：显示信息。 /BACK OPTIONS： 显示当时可供使用的功能列表。 //// （十字键）：在屏幕上进行菜单

AUDIO: 选择多语言源的声音或双声道 （取决

[Pro 模式 ] 时，可以使用各种专业用途的便捷功能。下面将介绍如何更改为 [Pro 模式 ] 以及 [Pro 模式 ]

正常模式：此模式为默认模式。此模式下 [Pro 模式 ] 功能不可用。 Pro 设置模式：此模式下您可以设定 [Pro 模式 ] 功能的各种设置。 Pro 模式：此模式为专业用途的操作模式，此模式下您可以使用 [Pro 模式 ] 功能。 当监视器处于正常模式时

• 转至 [ 主页 ] t [ 应用程序 ] t [Pro 设置 ], 然后选择 [Pro 设置模式 ]。 当监视器处于 Pro 设置模式时

• 转至 [ 主页 ] t [ 应用程序 ] t [Pro 设置 ], 然后选择 [ 启动 Pro 模式 ]。 当监视器处于 Pro 模式时

• 依次按遥控器上的下列启动键， 中途间隔一秒。 重启监视器后，模式会更改为 [Pro 设置模式 ]。 启动键： （屏幕显示）/ （静音） / +/– （音量 +） / HOME/MENU [Pro 模式 ] 下，可以使用各种便捷功能。下面介绍 [Pro 模式 ] 的典型功能。 Pro 模式 Pro 模式

*[Pro 模式 ] 下，起初您无法从 [Pro 设置 ] 更改模式。 如需从 [Pro 设置 ] 更改模式， 转至 [Pro 设置 ] t [ 功能限制] t [ 应用程序 ]，然后在 [Pro 设置模式 ] 中将 [Pro 设置 ] 更改为 [ 启用 ]。 Pro 模式功能说明 在打开交流电源时设定监视器操作 您可以在拔下并重新插入交流电源插头时设定监视器的操作。 PC 输入屏幕的最佳显示 此屏幕根据 PC 格式以最佳尺寸显示 PC 输入屏幕。 通过 HDMI 信号检测自动唤醒和输入切换 当 HDMI 设备连接时自动打开监视器并切换到已连接的 HDMI 输入。 按 HOME/MENU 按钮时显示菜单的设置 按遥控器上的 HOME/MENU 按钮时可选择显示的菜单。 启动监视器时初始输入源的指定 启动监视器时可指定初始输入源。 Pro 模式锁定 您可以使用 PIN 保护 [Pro 模式 ] 的设置。 初始音量 / 最大音量设置 可以设定监视器的初始音量和最大音量。 在遥控器上限制监视器操作 可使用遥控器限制监视器操作。D:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_02CSSG\5049502141_02CSSG.fm master page: Left FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

当显示器处于 [Pro 设置模式 ]，转至 [ 主页 ] t [ 设置 ] t [Pro 设置 ]。

可限制监视器应用程序的使用。 如何设定 Pro 模式功能

可通过 RS-232C 从外部服务控制本监视器。本页将简单说明 RS-232C 连接。 使用一个 3.5 mm 的立体声迷你插头将 RS-232C 连接至本监视器。

建立 RS-232C 连接时， 连接设置如下。 RS-232C 通信数据格式如下。 (a) 从控制器到监视器的请求 RS-232C

1 标题 0x8C ：控制 2 类别 0x00 （固定） 3 功能 0xXX 4 长度 0xXX （= 数据 X+1 字节） 5 数据 1 0xXX ： ： 0xXX ： ： 0xXX X+4 数据 X 0xXX X+5 检验和 0xXXD:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_02CSSG\5049502141_02CSSG.fm master page: Left FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

(b) 从监视器到控制器的响应 RS-232C 通信命令示例如下所示。 如需了解有关 RS-232C 的更多信息，请联系您的销售代表。 可在监视器或外部设备上通过来自 HTML5/Android 应用程序的 IP 来控制监视器。您可以管理和监控输入 / 电源信息，启动和终止应用程序，控制监视器 （如输入源和音量等）。您还可以通过认证功能进行命令限

1标题 0x70 应答 2 应答 0x00 已完成 （正常终止） 0x01 ：超出限制 （异常终止 —— 超出最大值） 0x02 ：超出限制 （异常终止 —— 超出最小值） 0x03 ：命令已取消 （异常终止） 0x04 ：分析错误 （数据格式错误） 3 检验和 0xXX

控制 帧头 类别 功能 长度 数据 1 数据 X 检验和

受支持的 IP 协议 协议名称 层 格式 认证 解释

REST API HTTP JSON-RPC 是 API 的作用是设备控制。

IRCC-IP HTTP SOAP 是 基于 Internet 协议的红外线兼容控

通过 Internet 发送遥控器命令的技

使用 [IP 控制 ] 时，请先对监视器进行如下设置。 转至 [ 设置 ] t [ 网络和互联网 ] t [ 本地网络设置 ] t [IP 控制 ]。

对于 REST API 和 IRCC-IP，

• 必要时，设定 [ 预共享密钥 ]。 对于简单 IP 控制，

• 启用 [ 简单 IP 控制 ]。 此处列出获得监视器电源状态的请求和响应示例 （IP 地址：192.168.0.1 预共享密钥 “1234”）。 URL http://192.168.0.1/sony/system

如需了解有关 [IP 控制 ] 的更多信息，请联系您的销售代表。

REST API 中 HTTP 的请求和响应示例

将 LCD 监视器安装到墙壁上 使用可选的挂壁式支架 （SU-WL850 或 SU-WL450)

考虑到产品保护和安全性，Sony 强烈建议由 Sony 经销商或经过授权的承包商执行 LCD 监视器的安 装。切勿试图自行安装。 Sony 经销商和承包商须知： 在本产品的安装、定期保养和检查过程中应充分注

对于挂壁式支架安装说明，请参阅您的 LCD 监视 器型号的产品页面上的安装信息 （挂壁式支架）。 https://www.sony-asia.com/support

• 依照符合您的 LCD 监视器型号的挂壁式支架所 提供的使用指南。安装本 LCD 监视器需具备足 够的专业技能，特别是要利用专业技能来确定墙 壁是否具备支撑 LCD 监视器重量的强度。

• 对于处置不当或安装不妥造成的损害，Sony 将

• 为了安全起见，强烈建议您使用 Sony 附件，包

• 在安装挂壁式支架时，请使用支架随附的专用固 定螺丝。从挂壁式支架和 LCD 监视器后盖之间 的接触面到专用固定螺丝末端的设计如图所示。 由于挂壁式支架的不同，专用固定螺丝的直径与 长度会有所不同。如不使用专用固定螺丝，可能 会造成内部损坏及 LCD 监视器掉落等。

• 在您准备好安装台式底座之前，务必将未使用的 螺丝和台式底座放在安全的地方。确保螺丝远离

• 仅针对有限的地区 / 国家 / 型号。 使用可选的挂壁式支架（SU-WL850 或 SU-WL450 除外）（未提供） 本 LCD 监视器的使用说明书仅提供将 LCD 监视器 安装在墙上之前的挂壁安装 LCD 监视器准备步

您的 LCD 监视器可使用适当的挂壁式支架（未提 供）安装在墙上。如果 LCD 监视器上安装有台式底 座，则可能需要从 LCD 监视器上拆卸台式底座。 在连接电缆前准备好 LCD 监视器以安装挂壁式支

考虑到产品保护和安全性，Sony 强烈建议由合格 的专业人员将 LCD 监视器安装在墙上。切勿试图

• 依照符合您的 LCD 监视器型号的挂壁式支架所 提供的使用指南。安装本 LCD 监视器需具备足够 的专业技能，特别是要利用专业技能来确定墙壁 是否具备支撑 LCD 监视器重量的强度。

• 未提供用于将挂壁式支架安装至 LCD 监视器的

• 根据挂壁式支架厚度的不同，挂壁式支架专用螺 丝的长度会有所不同。请参阅下方图例。 FW-98BZ53L / 98BZ50L / 98BZ30L FW-85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

10 - 12（mm）螺丝（M6）挂壁式支架

20（mm）螺丝（M8）挂壁式支架LCD 监视器后盖

对于诸如下列问题的一般故障排除：黑屏、没有声 音、图像停顿、LCD 监视器没有反应或网络丢失，

1 按下遥控器上的电源按钮约五秒，然后选择 [ 重 新启动 ]，以重新启动 LCD 监视器。LCD 监视 器将重启。若 LCD 监视器没有恢复，尝试拔下 交流电源线，然后按 LCD 监视器上的电源按 钮，再松开此按钮。等待两分钟，然后插入交

或者按 LCD 监视器上的电源按钮约 40 秒，直 到 LCD 监视器关闭。 2 按遥控器上的 HELP 获取帮助菜单。 3 将 LCD 监视器连接到互联网并进行软件更新。 Sony 建议您随时更新 LCD 监视器软件。软件更 新会提供新功能和性能改进。 LCD 监视器接入电源时，即使按下遥控器或 LCD 监视器上的电源按钮，也可能在一段时间内无法打

初始化系统需要时间。请等待约一分钟，然后再操

IEEE 802.11a/b/g/n/ac 协议 Bluetooth® 版本 4.2

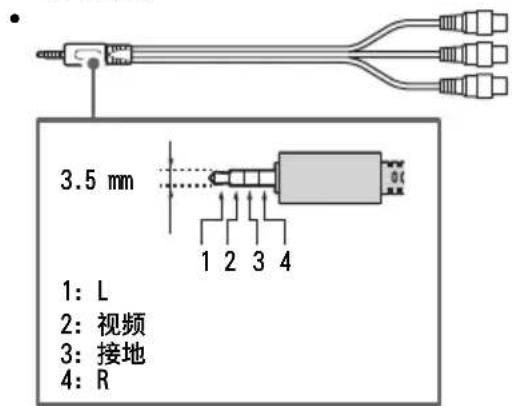

/ AV IN 视频 / 音频输入 （迷你插孔）

HDMI IN 1/2/3/4 （兼容 HDCP 2.3）

Dolby Digital、Dolby Digital Plus、DTS、 Dolby TrueHD、DTS-HD MA、Dolby Atmos、DTS:X Master Audio ARC 模式时 双声道线性 PCM ：48 kHz 16 比特、Dolby Audio、Dolby Atmos、DTS DIGITAL AUDIO OUT (OPTICAL) 数字光学插孔 （双声道线性 PCM：48 kHz 16 比 特、Dolby Audio、DTS）

REMOTE RS-232C，微型插孔 此插孔用于接收外部控制信号。

*5*6 约旦 / 阿联酋 / 埃及：0.50 W、其他：0.5 W 显示器分辨率 （水平 × 垂直）（点） 3840 × 2160

500 mA （对应 USB 1），900 mA （对应 USB 2） 尺寸 （约）（宽 × 高 × 深）（mm）

FW-98BZ53L：2199 × 1255 × 85 FW-98BZ50L：2199 × 1255 × 85 FW-98BZ30L：2199 × 1255 × 85 FW-85BZ40L：1899 × 1089 × 71 FW-85BZ30L：1899 × 1089 × 71 FW-75BZ40L：1686 × 969 × 72 FW-75BZ35L：1686 × 969 × 72 FW-75BZ30L：1686 × 969 × 72 FW-65BZ40L：1462 × 842 × 71 FW-65BZ35L：1462 × 842 × 71 FW-65BZ30L：1462 × 842 × 71 FW-55BZ40L：1243 × 721 × 71 FW-55BZ35L：1243 × 721 × 71 FW-55BZ30L：1243 × 721 × 71 FW-50BZ30L：1126 × 653 × 70 FW-43BZ30L：972 × 567 × 70 质量 （约）（kg）

USB 时钟组件： FWA-UB100AT

*1 当输入是 4096 × 2160p 并且 [ 屏显模式 ] 设置为 [ 正常模式 ] 时，分辨率显示为 3840 ×2160p。要显 示 4096 × 2160p 分辨率，将 [ 屏显模式 ] 设定为 [ 全屏模式 1] 或 [ 全屏模式 2]。 *2 请参阅屏幕菜单来设置 [HDMI 信号格式 ]。

*3 仅限 HDMI IN 3 和 4。使用超高速 HDMI 线缆进行连

*4 将您的音频系统连接至 HDMI IN 3，以将 LCD 监视器

音频传送至您的音频系统。 *5 在 LCD 监视器完成必要的内部程序后，会达到指定的

*6 当 LCD 监视器连接至网络时将增加待机消耗功率。

• 选购附件的供应视国家 / 区域 / LCD 监视器型号 / 存货

• 一些屏幕上的说明可能不适用于您的 LCD 监视器型号。

• HDMI、HDMI High-Definition Multimedia Interface 等词汇、HDMI 商业外观及 HDMI 标识 均为 HDMI Licensing Administrator, Inc. 的

• Dolby、杜比、Dolby Vision、Dolby Atmos、 Dolby Audio、和双 D 符号是杜比实验室特许公 司的商标。本产品经过杜比实验室的许可而制 造。未公布的机密作品。版权所有 © 1992-2022 杜比实验室。保留所有权利。

• Wi-Fi®、Wi-Fi Alliance® 及 Wi-Fi Direct® 是 Wi-Fi Alliance 的注册商标。

• Wi-Fi CERTIFIED™ 和 Wi-Fi CERTIFIED 6™ 标 志是 Wi-Fi Alliance 的认证标志。

• 有关 DTS 专利，请参阅 http://patents.dts.com。 由 DTS, Inc. 授权 制造。DTS、Digital Surround 以及 DTS 标志是 DTS, Inc. 在美国和其他国家的注册商标或商 标。 © 2020, DTS, Inc. 保留所有权利。

• Bluetooth® 字标和徽标是 Bluetooth SIG, Inc. 所有的注册商标，Sony Group Corporation 及其 子公司经许可后使用此类标记。

• TUXERA 是 Tuxera Inc. 在美国和其他国家的注

• Apple、Apple Home、AirPlay 和 HomeKit 是 Apple Inc. 在美国及其他国家和地区的注册商 标。如欲在本 TV 上使用 AirPlay 和 Apple HomeKit，建议使用最新版本的 iOS、iPadOS 或 macOS。

• 受到 HEVC 专利的一项或多项权利要求的保护， HEVC 专利载列于 patentlist.accessadvance.com。

• 安全資訊 p. 3
• 連接圖 p. 4
• 將 LCD 顯示器作為音訊系統的 一部分使用 p. 7
• 遙控器和 LCD 顯示器 p. 7
• 設定 p. 9
• Pro 模式 p. 9
• 控制功能 p. 11
• RS-232C p. 11
• IP p. 12
• 將 LCD 顯示器安裝至牆上 p. 14
• 故障排除 p. 15
• 規格 設定菜單如有變更，恕不另行通知。 p. 15

• 使用 LCD 顯示器之前，請閱讀 “ 安全資訊 ”。• 有關其他安全資訊，請閱讀隨附的安全檔案。 本 LCD 顯示器的使用說明書內含關於“將 LCD 顯示器安裝至牆上”

• 安裝指南和本說明書中使用的影像和插圖僅作參考並可能與實際產

LCD 顯示器型號和電源等級的標籤位於 LCD 顯示器背面。

本 LCD 顯示器附帶以下手冊。請保留這些手冊以

• 安全資訊、遙控器、故障排 除、壁掛式安裝、規格等。

直接從您的 LCD 顯示器獲取更多故障 排除和其他有用資訊。控器上的 HELP

重要 - 在使用 Sony 產品之前，請先閱讀終端使用者軟體授權合約。若使用您的產品，則表示您接受終端使用者軟體授權合約。您與 Sony 之間的軟體授權合約可在 Sony 網站 (https://www.sony.net/tv-software-licenses/) 上線上獲取，也可在您產 品的螢幕上獲取。前往 [ 設定 ] t [ 系統 ] t [ 關於 ] t [ 法律資訊 ] t [ 注意事項和授權 ]。 妑´⍱䦕濕MDE!染䢞◌

為了避免火災、觸電或損壞及 （或）受傷等危險，請遵照下列指示來安裝和使用 LCD 顯示器。

• 應將 LCD 顯示器安裝在易於插拔的 AC 電源插座附近。• 將 LCD 顯示器放在一個穩定的平面，以防止墜落和引起個人傷害或財產損壞。• 將 LCD 顯示器安裝在不會被拉動、推動或打翻的位置。• 安裝 LCD 顯示器時要滿足 LCD 顯示器的桌面底座沒有從 LCD 顯示器底座 （無附帶）伸出。如果桌面底座從 LCD 顯示器底座伸出，可能導致 LCD 顯示器傾倒、掉落并導致人身傷害或損壞 LCD 顯示

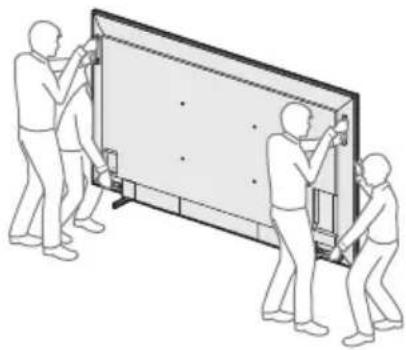

• 搬動 LCD 顯示器之前，請斷開所有連接的訊號線。• 搬運大型 LCD 顯示器需要至少兩個人 （搬運 214.8 公分 （85 英寸）的 LCD 顯示器需要至少三個人，搬運 247.7 公分 （98 英寸）以及更大的 LCD 顯示器需要至少四個人）。 • 用手搬動 LCD 顯示器時，請如下圖所示抓握。請勿對液晶面板以及螢幕周圍的框邊施加壓力。• 當抬起或移動 LCD 顯示器時，要從底部握實。FW-98BZ53L / 98BZ50L / 98BZ30LFW-85BZ40L / 85BZ30LFW-75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L• 搬動 LCD 顯示器時，請勿使其受到搖晃或過度震動。• 搬動 LCD 顯示器以進行維修或移動時，請使用原有的紙箱和包裝材料進行包裝。• 在搬運或安裝 LCD 顯示器時，不要將 LCD 顯示器平放 （僅限適用的 LCD 顯示器型號）。

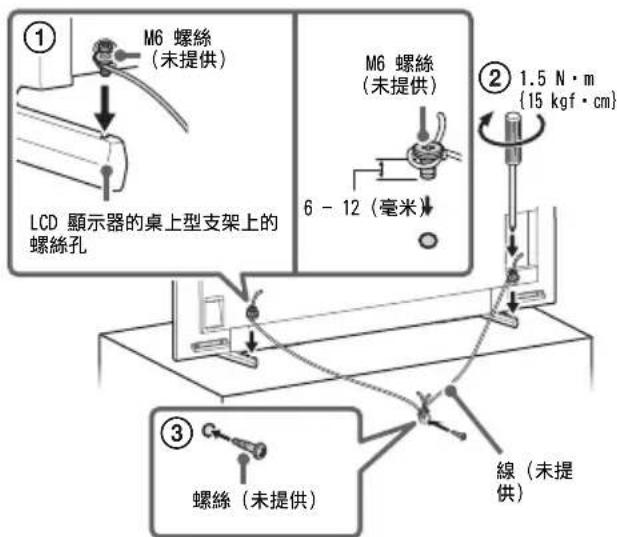

（帶有隨附的支撐帶套件的型號） 請參閱軟墊頂部的安裝指南。隨附的木螺絲僅用於固定在木頭製成的固體物體上。 （帶有隨附的支撐帶套件的型號除外） FW-98BZ53L / 98BZ50L / 98BZ30LFW-85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L

1.5 N·m{15 kgf·cm}螺絲（未提供）LCD 顯示器的桌上型支架上的

6 - 12（毫米）M6 螺絲（未提供）線（未提

1.5 N·m{15 kgf·cm}M6 螺絲 （未提供）線（未提供）螺絲（未提供）10 - 12 （毫米）

• 端子和標籤視您的區域 / 國家 / LCD 顯示器型號而可能略有不同。 FW-98BZ53L / 98BZ50L / 98BZ30L (4K 120 Hz)(eARC/ARC)HDMI 4 AUDIO IN(DVI)(4K 120 Hz) S-CENTER SPEAKER IN USB 儲存媒體等 錄影機 / 電玩設備 / DVD 播放器 / 攝影機

HDMI 裝置 /PC 帶有 eARC/ARC 的音訊 系統 / HDMI 裝置 DVI-HDMI 轉接器 / HDMI 裝置 /PC

DVI 音訊輸出 HDMI 裝置 /PC

錄影機 / 電玩設備 / DVD 播放器 / 攝影機

HDMI 裝置 /PC 帶有 eARC/ARC 的音訊系統/ HDMI 裝置 DVI-HDMI 轉接器 / HDMI 裝置 /PC

• 連接大型 USB 裝置可能會干擾旁邊其他已連

• 無法同時從耳機和 LCD 顯示器的揚聲器輸出

• HDMI 介面可使用單個訊號線傳輸數位視訊和

• 如果設備有 DVI 插孔，透過 DVI - HDMI 轉 接器介面 （未提供）將其連接至 HDMI IN 4，並將設備的聲音輸出插孔連接

• HDMI IN 3 eARC/ARC (Enhanced Audio Return Channel/Audio Return Channel) 將您的音訊系統連接至 HDMI IN 3 以傳送 LCD 顯示器音訊至您的音訊系統。支援 HDMI eARC/ARC 的音訊系統可將視訊傳送至 LCD 顯示器，並透過同一根 HDMI 連接線從 LCD 顯示器接收音訊。如果您的音訊系統不支援 HDMI eARC/ARC，必須另外連接 DIGITAL

AUDIO OUT (OPTICAL)。

• 使用乙太網 HDMI 纜線連接帶有 eARC 的音

• 如果設備有 DVI 插孔，透過 DVI - HDMI 轉 接器介面 （未提供）將其連接至 HDMI IN 4，並將設備的聲音輸出插孔連接

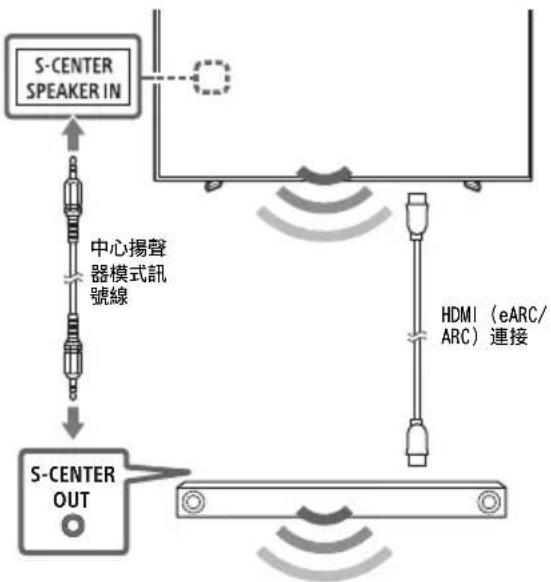

• 連接纜線之前，請斷開 LCD 顯示器和 AV 接收器的 AC 電源線連接。• 如需詳細資料，請參閱帶有 S-CENTER OUT 端子的音訊系統使用說明書。 遙控器和 LCD 顯示器 遙控器外形、按鈕的佈局、可用性與功能視您的區 域 / 國家 / LCD 顯示器型號 / LCD 顯示器設定而

（輸入選擇）: 顯示並選擇輸入來源等。 SYNC MENU：顯示 BRAVIA Sync 選單。

HELP: 顯示說明選單。 （螢幕顯示）: 顯示資訊。 /BACK OPTIONS: 顯示屆時可以使用的功能清單。 //// （十字鍵）: 在螢幕選單導航和

在 [Pro 模式 ] 中，您可以使用專業用途的各種方便的功能。在這裡，我們介紹如何切換到 [Pro 模式 ] 以及 [Pro 模式 ] 的典型功能。 正常模式 : 這是預設模式。[Pro 模式 ] 功能在此模式下不可使用。 Pro 設定模式 : 此模式允許您設定 [Pro 模式 ] 功能的各種設定。 Pro 模式 : 這是專業用途的操作模式，您可以在該模式下使用 [Pro 模式 ] 功能。

• 進入 [ 首頁 ] t [ 應用程式 ] t [Pro 設定 ]，然後選擇 [Pro 設定模式 ]。 當顯示器處於 Pro 設定模式

• 進入 [ 首頁 ] t [ 應用程式 ] t [Pro 設定 ]，然後選擇 [ 啟動 Pro 模式 ]。 當顯示器處於 Pro 模式

• 在遙控器上按順序在一秒鐘的間隔內按下述啟用按鍵。 重啟顯示器後，模式切換為 [Pro 設定模式 ]。

啟用按鍵： （螢幕顯示）/ （靜音）/ +/- （音量 +）/ HOME/MENU

在 [Pro 模式 ] 中，您可以使用各種方便的功能。以下介紹典型的 [Pro 模式 ] 功能。 Pro 模式 Pro 模式

• 最初您無法在 [Pro 模式 ] 下從 [Pro 設定 ] 更改模式。如果您想要從 [Pro 設定 ] 更改模式，前往 [Pro 設定 ] t [功能限制] t [ 應用程式 ] 並在 [Pro 設定模式 ] 中將 [Pro 設定 ] 切換為 [ 啟用 ]。 Pro 模式功能介紹 當開啟 AC 電源時設定顯示器操作 您可以在拔出然後再插入 AC 電源插頭時設定顯示器的操作。 PC 輸入螢幕的優化顯示 螢幕根據 PC 格式以最佳尺寸顯示 PC 輸入螢幕。 透過 HDMI 信號檢測進行自動喚醒和輸入切換 連線 HDMI 裝置時會自動開啟顯示器並切換到已連線的 HDMI 輸入。 按 HOME/MENU 按鈕時設定顯示菜單 您可以選擇按遙控器上的 HOME/MENU 按鈕時顯示的選單。 啟動顯示器時指定初始輸入來源 您可以在啟動顯示器時指定初始輸入源。 Pro 模式鎖定 您可以使用 PIN 保護 [Pro 模式 ] 的設定。

您可以設定顯示器的初始和最高音量。 在遙控器上限制顯示器操作 您可以使用遙控器限制顯示器操作。D:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_03CTTW\5049502141_03CT.fm master page: Left FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

當顯示器處於 [Pro 設定模式 ] 時，進入 [ 首頁 ] t [ 設定 ] t [Pro 設定 ]。

您可以限制使用顯示器應用程式。 如何設定 Pro 模式功能

您可以透過 RS-232C 從外部服務控制顯示器。本頁簡要說明 RS-232C 連接。 使用 3.5 毫米立體聲微型插頭建立與顯示器的 RS-232C 連接。

建立 RS-232C 連接時，按如下進行連接設定。 我們在以下介紹 RS-232C 通訊的資料格式。 (a) 從控制器向顯示器的請求 RS-232C

傳輸率 9600 bps 資料 8 位元

1 標頭 0x8C : 控制 2 類別 0x00 （固定） 3 功能 0xXX 4 長度 0xXX （= 資料 X+1 位元） 5 資料 1 0xXX : : 0xXX : : 0xXX X+4 資料 X 0xXX X+5 檢查和 0xXXD:\@ Jobs\SY23_B2B_PA_RG_141\5049502141_03CTTW\5049502141_03CT.fm master page: Left FW-98BZ53L / 98BZ50L / 98BZ30L / 85BZ40L / 85BZ30L / 75BZ40L / 75BZ35L / 75BZ30L / 65BZ40L / 65BZ35L / 65BZ30L / 55BZ40L / 55BZ35L / 55BZ30L / 50BZ30L / 43BZ30L 5-049-502-14(1)

(b) 顯示器對控制器的響應 RS-232C 通訊指令的範例說明如下。 有關 RS-232C 的更多詳情，請聯絡您的銷售代表。 您可以從顯示器或外接設備上的 HTML5 ／ Android 應用程式通過 IP 來控制顯示器。您可以管理和監控輸 入／電源的資訊、啟動和終止應用程式，以及控制顯示，例如更改頻道和音量。您也可以通過驗證功能限

1標頭 0x70 應答 2 應答 0x00 已完成 （正常結束） 0x01 : 超過限制 （異常結束 - 超過最大值） 0x02 : 超過限制 （異常結束 - 超過最小值） 0x03 : 已取消指令 （異常結束） 0x04 : 分析錯誤 （資料格式錯誤） 3 檢查和 0xXX

控制 標頭 類別 功能 長度 資料 1 資料 X 檢查和

支援的 IP 協議 協議名稱 層 格式 驗證 說明

REST API HTTP JSON-RPC 是 其用途為裝置控制的 API。

IRCC-IP HTTP SOAP 是 對網際網路的紅外相容控制協定。

使用 [IP 控制 ] 時，首先按如下方式設定顯示器。 前往 [ 設定 ] t [ 網路與網際網路 ] t [ 區域網路設定 ] t [IP 控制 ]。

對於 REST API 及 IRCC-IP，

• 如有需要，設定 [ 預先共用金鑰 ]。 對於簡單 IP 控制，

• 啟用 [ 簡單 IP 控制 ]。 以下是向顯示器獲取電源狀態的請求和響應範例 （IP 位址：192.168.0.1 預先共用金鑰 “1234”）。 URL http://192.168.0.1/sony/system

有關 [IP 控制 ] 的更多詳情，請聯絡您的銷售代表。

REST API 的 HTTP 請求和響應範例

將 LCD 顯示器安裝至牆上 使用選購的壁掛式支架 （SU-WL850 或 SU-WL450)

基於保護產品和安全考量，Sony 強烈建議務必委 由 Sony 經銷商或經授權的承包商進行 LCD 顯示 器的安裝。請勿試圖自行安裝。 致 Sony 經銷商和承包商： 請在安裝、定期維修和檢查本產品時特別注意安

有關壁掛式支架安裝的說明，請參閱您 LCD 顯示 器型號的產品頁上的安裝訊息 （壁掛式支架）。 https://www.sony-asia.com/support

• 請遵循您的型號適用的壁掛式支架隨附的說明手 冊。安裝此 LCD 顯示器，尤其是在確定牆壁強 度是否能夠支撐 LCD 顯示器重量方面，需要足

• Sony 對因不當操作或不正確安裝所造成的任何

• 為了安全起見，強烈建議您使用 Sony 配件，包

• 將壁掛式支架安裝於 LCD 顯示器上時，務必使 用隨附於壁掛式支架的螺絲。如圖所示，隨附螺 絲的尺寸從壁掛式支架安裝表面起算。 螺絲的直徑和長度會因為壁掛式支架的型號而有 所不同。使用隨附螺絲以外的螺絲可能會造成 LCD 顯示器內部損壞或掉落等。

• 在準備好安裝桌面底座之前，請務必將沒有使用 的螺絲和桌面底座放置在安全的地方。確保螺絲

• 僅限特定區域/國家/型號。 使用選購的壁掛式支架（SU-WL850 或 SU-WL450 除外）（未提供） 此 LCD 顯示器使用說明書僅提供將 LCD 顯示器安 裝到牆上前準備 LCD 顯示器進行壁掛式安裝的步

您的 LCD 顯示器可使用合適的壁掛式支架（無附 帶）安裝在牆壁上。如果桌上型支架已安裝在 LCD 顯示器上，則可能需要卸下 LCD 顯示器的桌上型

在進行纜線連接前，準備 LCD 顯示器以安裝壁掛

基於保護產品和安全考量，Sony 強烈建議務必委 由合格的專業人員將您的 LCD 顯示器安裝在牆壁 上。請勿試圖自行安裝。

• 請遵循您的型號適用的壁掛式支架隨附的說明手 冊。安裝此 LCD 顯示器，尤其是在確定牆壁強度 是否能夠支撐 LCD 顯示器重量方面，需要足夠的

• 並不提供安裝 LCD 顯示器的壁掛式支架的螺絲。

• 壁掛式支架的螺絲長度因壁掛式支架的厚度而有

10 - 12 （毫米）螺絲（M6）壁掛式支架

11 - 20 （毫米）螺絲（M8）壁掛式支架LCD 顯示器後蓋

以下問題的一般故障排除：黑螢幕、沒有聲音、凍 結畫面、 LCD 顯示器沒有反應或網路斷線，請依

1 按住遙控器上的電源按鈕五秒鐘左右然後選擇 [ 重新啟動 ]，重新啟動 LCD 顯示器。LCD 顯示 器將重新啟動。如果 LCD 顯示器未恢復正常， 請嘗試拔下 AC 電源線，然後按下並鬆開 LCD

等待兩分鐘，再將 AC 電源線插入。或者按住 LCD 顯示器上的電源按鈕約四十秒鐘，直到 LCD

2 請按遙控器上的 HELP 以參閱說明選單。 3 將 LCD 顯示器連接至網路，然後執行軟體更 新。Sony 持續更新 LCD 顯示器軟體。軟體更新 會提供新功能和性能改善。 在插入 LCD 顯示器時，即使按遙控器或 LCD 顯示 器上的電源按鈕，LCD 顯示器也可能在一定時間不

系統初始化需要一定時間。等待大約一分鐘，然後

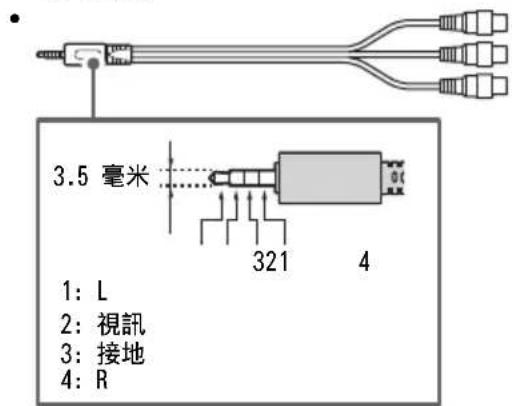

/ AV IN 視訊 / 音訊輸入 （迷你插孔）

HDMI IN 1/2/3/4 （HDCP 2.3 相容）

7.1 聲道線性 PCM ：32/44.1/48 kHz 16 位

元，Dolby Digital，Dolby Digital Plus， DTS，Dolby TrueHD，DTS-HD MA，Dolby Atmos，DTS:X Master Audio eARC 模式除外

5.1 聲道線性 PCM ：32/44.1/48/88.2/96/

7.1 聲道線性 PCM ：32/44.1/48 kHz 16 位元，

Dolby Digital，Dolby Digital Plus，DTS， Dolby TrueHD，DTS-HD MA，Dolby Atmos，DTS:X Master Audio ARC 模式 雙聲道線性 PCM ：48 kHz 16 位元，Dolby Audio，Dolby Atmos，DTS DIGITAL AUDIO OUT (OPTICAL) 數位光纖插孔 （雙聲道線性 PCM：48 kHz 16 位 元，Dolby Audio，DTS）

REMOTE RS-232C，迷你插孔 此插孔用於接收外部控制信號。

110 V AC，60 Hz （僅適用於台灣） 220 V - 240 V AC, 50/60 Hz （台灣除外） 螢幕尺寸 （對角測量）（大約）

*5*6 約旦 / 阿拉伯聯合大公國 / 埃及：0.50 W，其 他：0.5 W 顯示解析度 （水平 × 垂直）（畫素） 3840 × 2160

500 毫安培（對於 USB 1），900 毫安培（對於 USB 2） 尺寸 （大約）（寬 × 高 × 深）（毫米）

USB 時鐘單元：FWA-UB100AT

USB 防盜蓋：FWA-AT100 操作溫度：0 ºC - 40 ºC *1 當輸入 4096 × 2160p 且 [ 寬螢幕模式 ] 設為 [ 正常 模式 ] 時，解析度將顯示為 3840 × 2160p。要顯示 4096 × 2160p，請將 [ 寬螢幕模式 ] 設定設為 [ 全螢 幕模式 1] 或 [ 全螢幕模式 2]。 *2 請參閱屏幕菜單設定 [HDMI 訊號格式 ]。 *3 僅限 HDMI IN 3 和 4。使用 Ultra High Speed HDMI Cable 進行連接。

*4 將您的音訊系統連接至 HDMI IN 3 以傳送 LCD 顯示器

*5 LCD 顯示器完成必要的內部處理程序之後會達到指定的

*6 在 LCD 顯示器連接網路時，待機耗電量會增加。

• 選購配件依各國家 / 地區 / LCD 顯示器型號 / 庫存而定。

• 螢幕上的某些說明可能不適用於您的 LCD 顯示器型號。

• HDMI、HDMI 高畫質多媒體介面、HDMI 商業外觀 及 HDMI 識別標章等詞彙均為 HDMI Licensing Administrator, Inc. 的商標或註冊商標。

• Dolby、杜比、Dolby Vision、Dolby Atmos、 Dolby Audio、和雙 D 符號是杜比實驗室特許公 司的商標。本產品經過杜比實驗室的許可而製 造。未公佈的機密作品。版權所有 © 1992-2022 杜比實驗室。保留所有權利。

• Vewd® Core.Copyright 1995-2023 Vewd Software AS.All rights reserved.

• Google、YouTube 和 Android TV 均為 Google LLC 的商標。

• Wi-Fi®、Wi-Fi Alliance® 和 Wi-Fi Direct® 是 Wi-Fi Alliance 的註冊商標。

• Wi-Fi CERTIFIED™ 與 Wi-Fi CERTIFIED 6™ 標 誌是 Wi-Fi Alliance 的認證標誌。

• 有關 DTS 專利，請參閱 http:// patents.dts.com。由 DTS, Inc. 授權製造。 DTS、Digital Surround、以及 DTS 標誌是 DTS, Inc. 在美國和其他國家的註冊商標或商標。 © 2020 DTS, Inc. 保留所有權利。

• 藍牙 ® 文字標記和徽標是 Bluetooth SIG, Inc. 持有的註冊商標，任何使用此商標的 Sony Group Corporation 及其子公司均需獲得授權。

• TUXERA 是 Tuxera Inc. 在美國與其他國家的註

• Apple、Apple Home、AirPlay 及 HomeKit 是 Apple Inc. 在美國和其他國家與地區註冊的商 標。若要透過此電視使用 AirPlay 與 Apple HomeKit，建議使用最新版 iOS、iPadOS 或 macOS。

• 受到 HEVC 專利的一項或多項請求的保護，相關 專利列於 patentlist.accessadvance.com。
