使用説明書 KLHW32 SONY

お買い上げいただきありがとうございます。 電気製品は安全のための注意事項を守らないと、 火災や人身事故になることがあります。 この取扱説明書には、事故を防ぐための重要な注意事項と製品の取 り扱いかたを示してあります。この取扱説明書をよくお読みのうえ、 製品を安全にお使いください。お読みになったあとは、いつでも見 られるところに必ず保管してください。 KLH-W26/KLH-W32

ソニー製品は安全に充分配慮して設計されています。しかし、電気 製品は、まちがった使いかたをすると、火災や感電などにより死亡 や大けがなど人身事故につながることがあり、危険です。 事故を防ぐために次のことを必ずお守りください。 4 〜 7 ページの注意事項をよくお読みください。 8 ページの「本機の性能を保持するために」もあわせてお読みくだ

5 年に 1 度は、内部の点検を、お買い上げ店またはソニーのサービ ス窓口にご依頼ください（有料）。 すぐに、お買い上げ店またはソニーのサービス窓口にご連絡くださ

1 ディスプレイの電源を切る。 2 ディスプレイの電源コードや

3 お買い上げ店またはソニーの サービス窓口に連絡する。 この装置は、情報処理装置等電波障害自主規制協議会（VCCI）の基準 に基づくクラス B 情報技術装置です。この装置は、家庭環境で使用す ることを目的としていますが、この装置がラジオやテレビジョン受信 機に近接して使用されると、受信障害を引き起こすことがあります。 取扱説明書に従って正しい取り扱いをしてください。

取扱説明書および製品で は、次のような表示をして います。表示の内容をよく 理解してから本文をお読み

この表示の注意事項を守ら ないと、火災や感電などに より死亡や大けがなど人身 事故につながることがあり

この表示の注意事項を守ら ないと、感電やその他の事 故によりけがをしたり周辺 の物品に損害を与えたりす

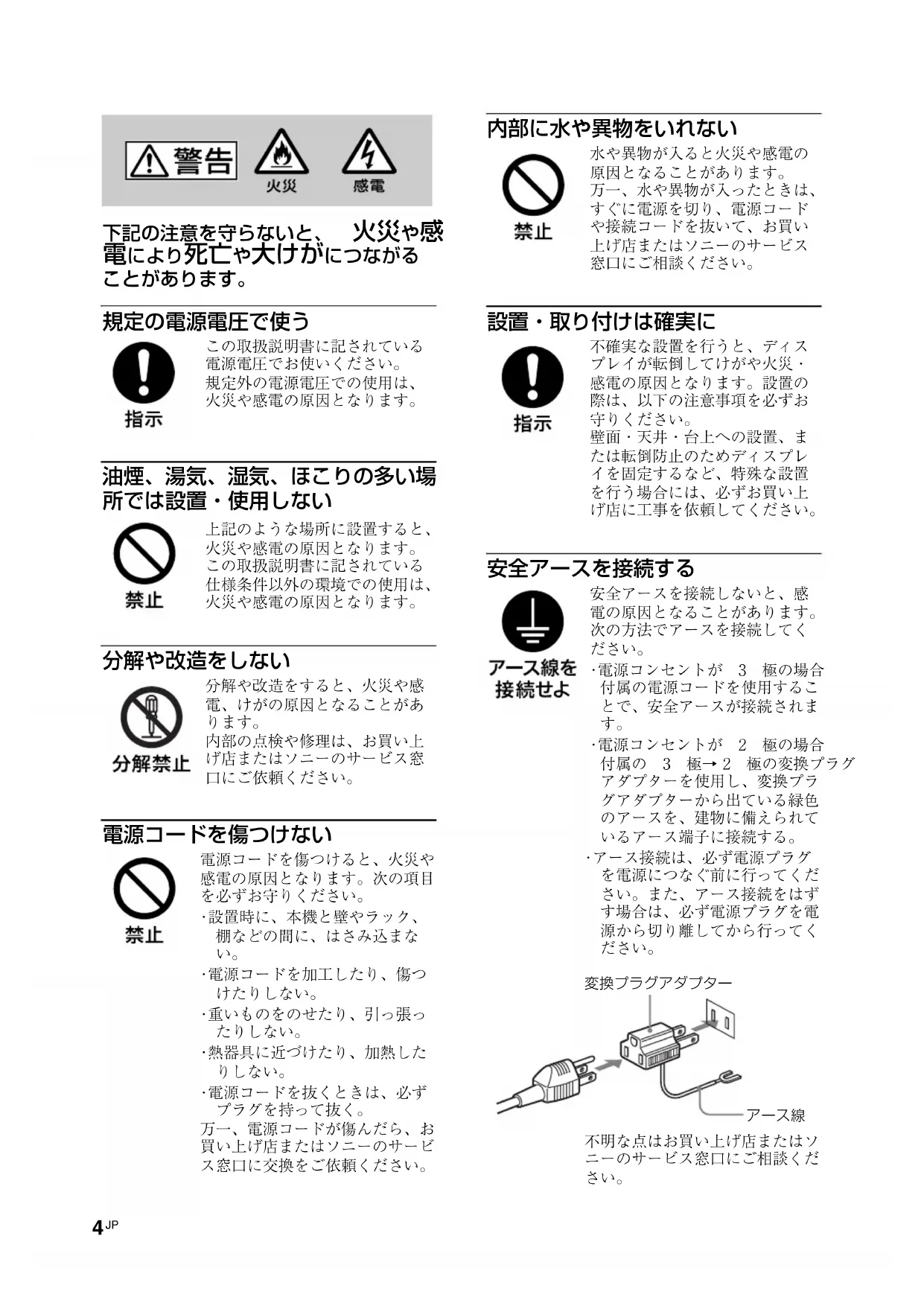

この取扱説明書に記されている 電源電圧でお使いください。 規定外の電源電圧での使用は、 火災や感電の原因となります。 油煙、湯気、湿気、ほこりの多い場 所では設置・使用しない 上記のような場所に設置すると、 火災や感電の原因となります。 この取扱説明書に記されている 仕様条件以外の環境での使用は、 火災や感電の原因となります。

分解や改造をすると、火災や感 電、けがの原因となることがあ

内部の点検や修理は、お買い上 げ店またはソニーのサービス窓

電源コードを傷つけない 電源コードを傷つけると、火災や 感電の原因となります。次の項目 を必ずお守りください。 ･設置時に、本機と壁やラック、 棚などの間に、はさみ込まな

万一、電源コードが傷んだら、お 買い上げ店またはソニーのサービ ス窓口に交換をご依頼ください。 内部に水や異物をいれない 水や異物が入ると火災や感電の 原因となることがあります。 万一、水や異物が入ったときは、 すぐに電源を切り、電源コード や接続コードを抜いて、お買い 上げ店またはソニーのサービス 窓口にご相談ください。 設置・取り付けは確実に 不確実な設置を行うと、ディス プレイが転倒してけがや火災・ 感電の原因となります。設置の 際は、以下の注意事項を必ずお

壁面・天井・台上への設置、ま たは転倒防止のためディスプレ イを固定するなど、特殊な設置 を行う場合には、必ずお買い上 げ店に工事を依頼してください。

安全アースを接続しないと、感 電の原因となることがあります。 次の方法でアースを接続してく

･電源コンセントが 3 極の場合 付属の電源コードを使用するこ とで、安全アースが接続されま

･電源コンセントが 2 極の場合 付属の 3 極→2 極の変換プラグ アダプターを使用し、変換プラ グアダプターから出ている緑色 のアースを、建物に備えられて いるアース端子に接続する。 ･アース接続は、必ず電源プラグ を電源につなぐ前に行ってくだ さい。また、アース接続をはず す場合は、必ず電源プラグを電 源から切り離してから行ってく

不明な点はお買い上げ店またはソ ニーのサービス窓口にご相談くだ

機器を使用中または使用直後に は上面や側面が高温になってい るため、やけどをすることがあ

使用中および電源を切るまたは スタンバイした状態から 10 分間 は触れないでください。 下記の注意を守らないと、 けがをし

ディスプレイは見た目より重量 があります。開梱・運搬は、け がや事故を防ぐため、必ず 2 人 以上で行ってください。1 人で行 うと腰を痛めることがあります。 ぬれた手で電源プラグをさわらない ぬれた手で電源プラグを抜き差 しすると、感電の原因となるこ

水のある場所に設置しない 水が入ったり、ぬれたりすると、 火災や感電の原因となることが あります。雨天や降雪中、海岸 や水辺での使用は特にご注意く

不安定な場所に設置しない ぐらついた台の上や傾いたとこ ろなどに設置すると、ディスプ レイが落ちたり、倒れたりして、 けがの原因となることがありま

また、設置・取り付け場所の強 度を充分にお確かめください。

電源コードや接続ケーブルを接 続するときは、電源を切ってく ださい。感電や故障の原因とな

付属の、あるいは取扱説明書に 記されている電源コード、接続 ケーブルを使わないと、感電や 故障の原因となることがありま

ほかの電源コードや接続ケーブ ルを使用する場合は、お買い上 げ店またはソニーのサービス窓

通風孔をふさぐと内部に熱がこ もり、火災や故障の原因となる ことがあります。風通しをよく するために次の項目をお守りく

･ 毛足の長い敷物（じゅうたん や布団など）の上に設置しな

･ 布などで包まない。 ･ あお向けや横倒し、逆さまに

設置時には転倒防止処置を行う 本機を据え置きする際には、万 一の場合に備え、転倒防止処置

内部の温度が上がり、火災や故 障の原因となることがあります。 電源コードのプラグおよびコネク ターは突き当たるまで差し込む まっすぐに突き当たるまで差し 込まないと、火災や感電の原因

電源を接続したままお手入れを すると、感電の原因となること

接続したまま移動させると、電 源コードや接続ケーブルが傷つ き、火災や感電の原因となるこ

定期的に内部の掃除を依頼する 長い間、掃除をしないと内部に ホコリがたまり、火災や感電の 原因となることがあります。1 年 に 1 度は、内部の掃除をお買い 上げ店またはソニーのサービス 窓口にご依頼ください（有料）。 特に、湿気の多くなる梅雨の前 に掃除をすると、より効果的で

人が通行するような場所に置かない コード類は正しく配置する 電源コードや接続ケーブルは、 足に引っかけると本機の落下や 転倒などによりけがの原因とな ることがあります。人が踏んだ り、引っかけたりするような恐 れのある場所を避け、充分注意 して接続・配置してください。 コード類は正しく配置する 電源コードや接続ケーブルは、 足に引っかけると本機の落下や 転倒などによりけがの原因とな

変換プラグアダプターのアース キャップは幼児の手の届かないとこ

万一、誤って飲み込んだときは、 窒息する恐れがありますので、 ただちに医師にご相談ください。7

液漏れ・破裂・発熱による大けがや 失明を避けるため、下記の注意事項 を必ずお守りください。

により、死亡や大けがなどの人身事 故になることがあります。 電池の液が漏れたときは

電池の液が目に入ったり、身体や 衣服につくと、失明やけが、皮膚 の炎症の原因となることがありま す。液の化学変化により、時間が たってから症状が現れることがあ

液が目に入ったときは、目をこす らず、すぐに水道水などのきれい な水で充分洗い、ただちに医師の 治療を受けてください。 液が身体や衣服についたときは、 すぐにきれいな水で充分洗い流し てください。皮膚の炎症やけがの 症状があるときは、医師に相談し

使用済みの電池は、地域 のルールに従って処分し

電池を火の中に入れない、 加熱・分解・改造・充電 しない、水でぬらさない 破裂したり、液が漏れたりして、 けがややけどの原因となることが

電池は飲み込むと、窒息や胃など への障害の原因となることがあり

万一、飲み込んだときは、ただち に医師に相談してください。

り、けがをしたり周辺の物品に損害 を与えたりすることがあります。 指定以外の電池を使わな い、新しい電池と使用し た電池または種類の違う

電池の性能の違いにより、破裂し たり、液が漏れたりして、けがや やけどの原因となることがありま

マンガン電池をお使いください。 電池の品番を確かめ、お使いくだ

＋と−を逆に入れると、ショート して電池が発熱や破裂をしたり、 液が漏れたりして、けがややけど の原因となることがあります。 機器の表示に合わせて、正しく入

使い切ったときや、長時 間使用しないときは、電

電池を入れたままにしておくと、 過放電により液が漏れ、けがやや けどの原因となることがあります。 リモコンのフタを開けて

リモコンのフタを開けたまま使用 すると、漏液、発熱、発火、破裂 などの原因となることがあります。 マンガン電池を使用し、フタを閉 めて使用してください。8

･ 画面上に赤や青、緑の点（輝点）が消えな かったり、黒い点（滅点）がある場合があり ますが、故障ではありません。パネルは非常 に精密な技術で作られており、ごくわずかの 画素欠けや常時点灯する画素がある場合があ ります。ご了承ください。 ･ 液晶画面を太陽に向けたままにすると、液晶 画面を傷めてしまいます。窓際や室外に置く ときなどはご注意ください。 ･ 前面のフィルターを強く押したり、ひっかい たり、上にものを置いたりしないでくださ い。画面にムラが出たり、液晶パネルの故障

･ 寒い所でご使用になると、画像が尾を引いて 見えたり、画面が暗く見えたりすることがあ りますが、故障ではありません。温度が上が

･ 静止画を継続的に表示した場合、残像を生じ ることがありますが、表示内容を変えたり、 画面全体を白表示にすることで徐々に解消さ れます。なお、長期にわたり同じ表示を続け た場合は、元に戻らなくなることがあります ので、ご注意ください。 ･ 使用中に画面やキャビネットが温かくなるこ とがありますが、故障ではありません。

ほかの機器と組み合わせて設置する場合、各機 器の設置位置などにより、リモコンの誤動作や 映像の乱れ、雑音などが起こることがありま す。この場合は、お買い上げ店、またはソニー のサービス窓口にご連絡ください。 ディスプレイのお手入れについて

･ お手入れをする前に、必ず電源プラグをコン セントから抜いてください。 ･ 液晶の画面は特殊加工がされていますので、 なるべく画面に触れないようにしてくださ い。また画面の汚れを拭きとるときは、乾い た柔らかい布で拭きとってください。 ･ アルコールやシンナー、ベンジンなどは使わ ないでください。変質したり、塗装がはげた りすることがあります。 ･ 化学ぞうきんをご使用の際は、その注意書き

･ 殺虫剤のような揮発性のものをかけたり、ゴ ムやビニール製品に長時間接触させると、変 質したり、塗装がはげたりすることがありま

･ 乾いた柔らかい布で軽く拭いてください。汚 れがひどいときは、薄い中性洗剤溶液を少し 含ませた布で拭きとり、乾いた布でから拭き

･ アルコールやベンジン、シンナー、殺虫剤な どは使わないでください。表面の仕上げを傷 めたり、表示が消えてしまうことがありま

ディスプレイの表面は傷つきやすいので、硬い ものでこすったり、たたいたり、ものをぶつけ たりしないでください。

それぞれの地域に合った電源コードをお使いください。 1)プラグに関しては各国・地域規制に適合し、使用に適した定格のものを使用してください。

イギリス、アイルランド、オー ストラリア、ニュージーランド

プラグ型名 VM0233 COX-07 636

VM1296 コネクタ型名 VM0089 COX-02 VM0310B VM0303B VM1313 コード型名 SVT H05VV-F CEE(13)53rd(O.C) HVCTF 定格電圧・電流 10A/125V 10A/250V 10A/250V 10A/125V

安全規格 UL/CSA VDE VDE 電安法9

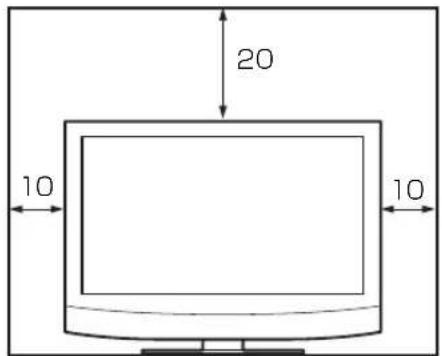

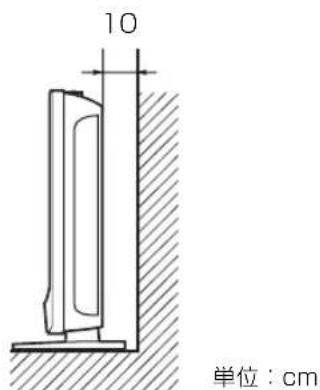

周囲に充分なスペースをとる ･ 内部の温度上昇を防ぐため、密閉状態にならないよ うにディスプレイの周囲に少なくとも下図に示す距 離をあけて、通風を確保してください。 ･ 周囲の温度は 0℃〜 35℃の範囲でご使用ください。 ･ ブラケットやネジ、ボルトなどの設置機材について 特定の製品を指定することはできません。実際の設 置は、お買い上げ店またはソニーのサービス窓口に ご依頼ください。設置についてはソニーのサービス 窓口にご相談ください。 ･ 通電中は高温になる部分があり、やけどの原因とな ります。通電中やスタンバイにした直後は、本機の 上面、後面には手を触れないでください。

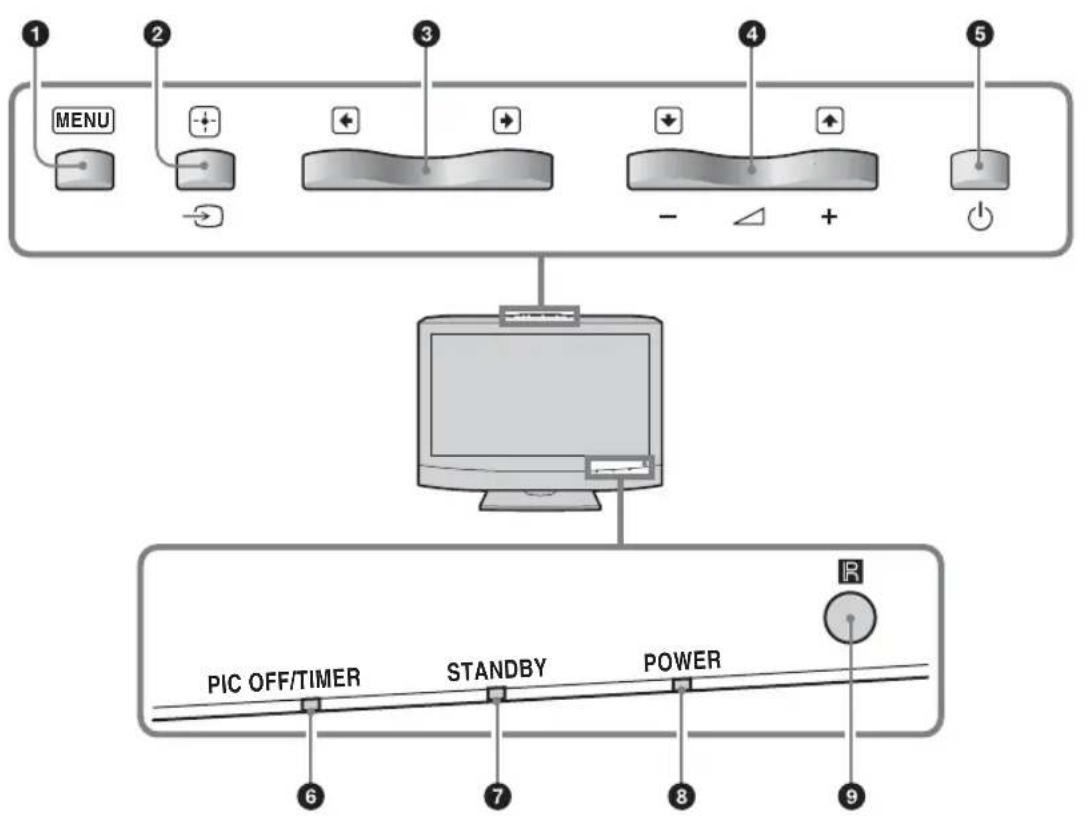

1 MENU（19 ページ） 2 /（INPUT） ･ メニュー画面で、「決定」ボタンとして使いま

･ メニュー画面以外では、入力信号を切り換え

HD15/HDMI1/HDMI2/OPTION 端子からの

OPTION スロットにオプションアダプターが ないときは、OPTION をスキップします。 3 / メニュー画面で、左右の移動ボタン（ / ）

4 // ･（＋）と（−）で音量を調整します。 ･ メニュー画面で、上下の移動ボタン（ / ）

本機の電源を入／切（スタンバイ）します。 パネル保護のため、電源の入／切（スタンバイ） に時間がかかります。再度、電源を入れる場合 は約 5 秒待ってから行ってください。 6 PICOFF/TIMER インジケーター ･「ECO モード」の「消画」機能を使用してい るとき、緑色に点灯します。 ･「スリープタイマー」機能を使用していると き、オレンジ色に点灯します。 7 STANDBY インジケーター 本機がスタンバイ状態のとき、赤色に点灯しま

8 POWER インジケーター 本機の電源を入れると緑色に点灯します。 9 リモコンセンサー

STANDBY POWER MENU ご注意11

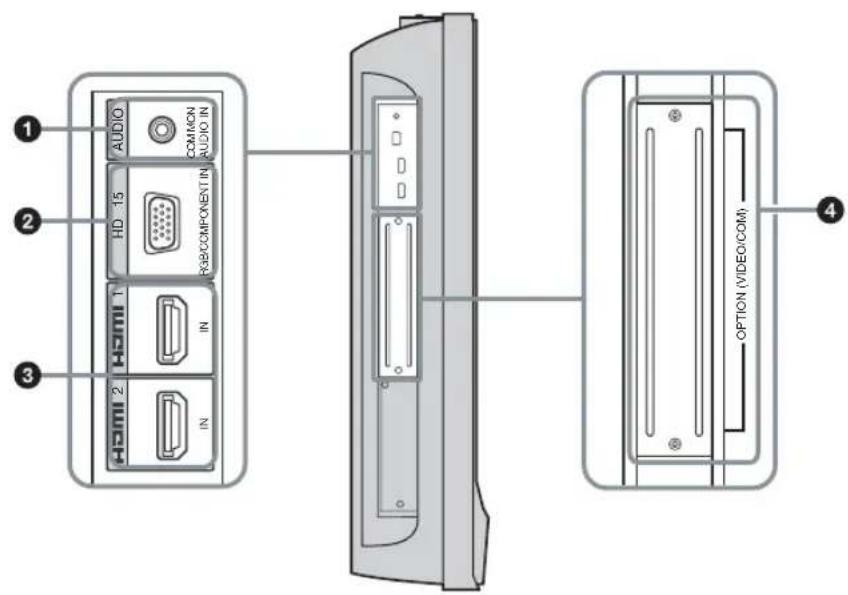

1AUDIO（COMMON AUDIOIN）（ステレオミ

音声信号を入力します。映像機器や PC の音声出力端子と接続します。2 と 3 の音声入力に対応しています。 2HD15（RGB/ COMPONENTIN） （D-sub15 ピン） 映像機器や PC のアナログ RGB 信号出力端子、またはコンポーネント信号出力 端子と接続します。32 ページをご覧ください。 コンポーネント信号を入力する際は 13、14 ピンに同期信号を入力しないでくだ さい。画像が正しく表示されない場合があります。 3HDMI1/HDMI2IN HDMI（High-DefinitionMultimediaInterface）端子は、本機と HDMI 対応の音 声／映像機器や PC とのインターフェースを提供します。高精細な映像と 2 チャ ンネルのデジタル音声をお楽しみいただけます。また、DVI 対応機器を HDMI- DVI ケーブル（市販品）で接続することもできます。接続された機器によって、 音声／映像機器または PC の適切なモードが自動選択されます。 HDMI ケーブルは、必ず HDMI ロゴの付いたケーブルをご使用ください。 4OPTION スロット （VIDEO/COM ポート） 映像信号および通信機能に対応したスロットです。オプションアダプター （BKM-FW シリーズなど）を装着すると、入力信号端子を拡張したり、ネット ワーク経由でディスプレイ制御を行うことができます。 OPTION (VIDEO/COM)

サイドパネル 4 の端子部はスロットイン方式 になっていて、オプションアダプター（別売） を取り付けることができます。 各アダプターの取り付けかたについては、お買 い上げ店またはソニーのサービス窓口にご相談

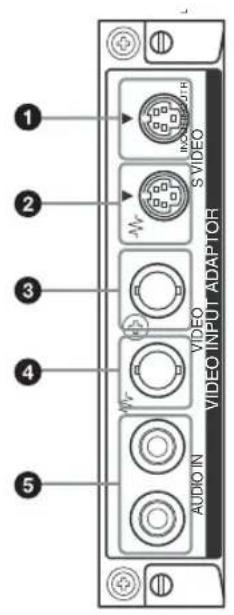

ビデオ入力アダプター BKM-FW10 1 SVIDEOIN（ミニ DIN4 ピン）：映像機器 の S ビデオ信号出力端子と接続します。 2 SVIDEOOUT（ミニ DIN4 ピン）：映像機 器の S ビデオ信号入力端子と接続します。 3 VIDEOIN（BNC 型）：映像機器のビデオ信 号出力端子と接続します。 4 VIDEOOUT（BNC 型）：映像機器のビデオ 信号入力端子と接続します。 5 AUDIOINL/R（ピンジャック）：映像機器 の音声出力端子と接続します。 RGB/ コンポーネントアクティブス ルーアダプターBKM-FW12

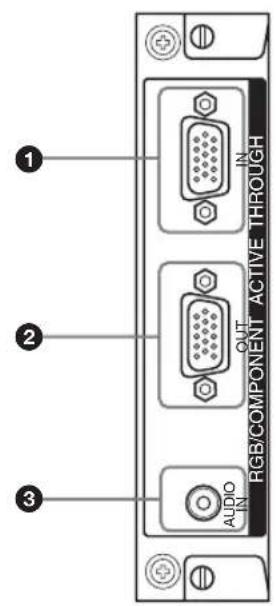

1 RGB/COMPONENTIN（RGB/ コンポー

ネント信号入力）端子（D-sub15 ピン）：

のアナログ RGB 信号出力端子 またはコンポーネント信号出力端子と接続し ます。コンポーネント信号をこの端子へ入力 する場合には、32 ページのピン配列を参考に

コンポーネント信号を入力する際は 13、14 ピンに同 期信号を入力しないでください。画像が正しく表示さ れない場合があります。

2 RGB/COMPONENTOUT（RGB/ コンポー

ネント信号出力）端子（D-sub15 ピン）： 映像機器や PC のアナログ RGB 信号入力端 子またはコンポーネント信号入力端子と接

3 AUDIOIN（音声入力）端子（ステレオミ

音声信号を入力します。映像機器や PC の音 声出力端子と接続します。 本機がスタンバイ状態のときや AC 電源が接続されて いないときは、RGB/COMPONENTOUT 端子からは

その他、機能拡張用オプションアダプター BKM-FW シリーズについては、それぞれの取 扱説明書をご覧ください。

付属の電源コードをこのソケットとコンセントに接続します。電源コードを接 続すると、STANDBY インジケーターが赤色に点灯し、本機はスタンバイ状態 になります。18 ページをご覧ください。 2スタンド固定穴 ディスプレイをテーブルなどに固定するときに使用します。ネジ（M6）を使用 してください。14

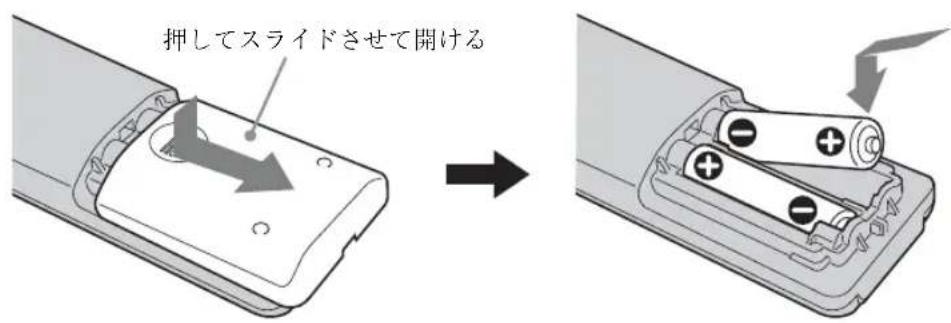

VOL ＋ボタンには、凸部（突起）が付いています。操作の目印としてお使いください。 付属の単 3 形乾電池 2 本を、リモコンの電池挿入部内部の図を確認しながら、3 極と # 極を正しく入れてくださ

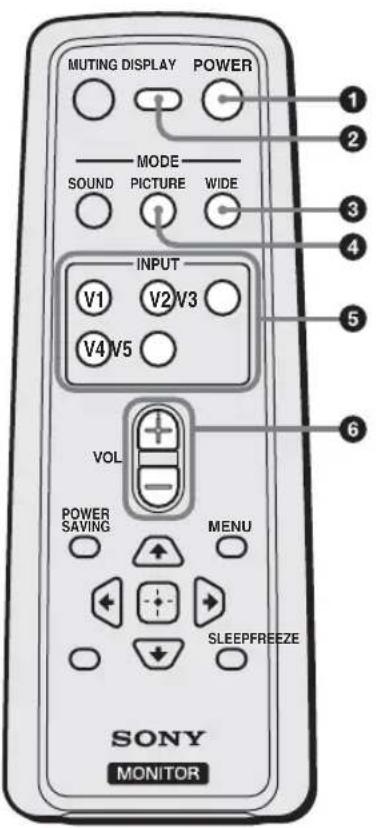

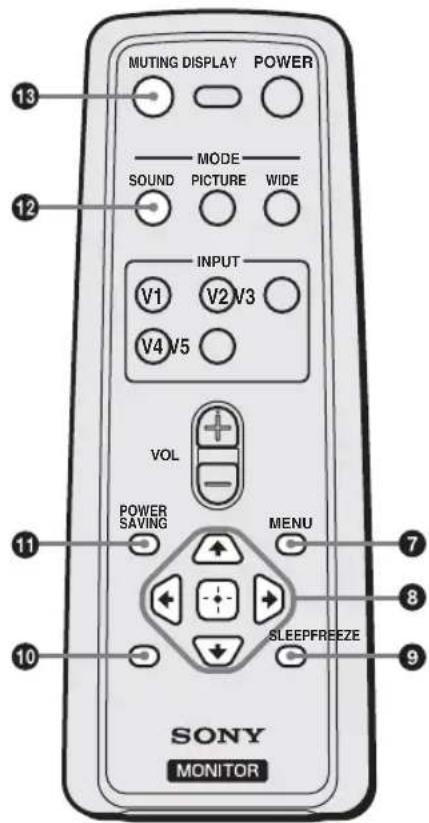

1 POWER（電源）ボタン 押すと電源の入／切（スタンバイ）ができます。 2 DISPLAY ボタン 現在選択されている入力信号の種類および「ワイド切換」の 設定を画面に表示します。もう一度押すと表示は消えます。 表示された状態でしばらくたつと自動的に表示は消えます。 「スリープタイマー」機能使用時は、DISPLAY ボタンを押す と、電源が切れるまでの残り時間も表示されます。 3 WIDE ボタン 「ワイド切換」で画面のアスペクト比を変更します。16 ペー

4 PICTURE ボタン 「画質モード」を切り換えます。ボタンを押すごとに、「ダイ ナミック」、「スタンダード」、「カスタム」の順に切り替わり

5 INPUTV1 〜 V5 ボタン それぞれのボタンを押すと、以下の端子に接続した機器から の入力信号を選びます。

･ V1 ボタン：HD15（接続した機器によって RGB 信号また

はコンポーネント信号が自動選択されます） ･ V2 ボタン：HDMI1 ･ V3 ボタン：HDMI2 ･ V4 ボタン：OPTION（オプションアダプター装着時） ･ V5 ボタン：使用しません。 6 VOL+/–ボタン

MENU VOL PICTURE MODE INPUT WIDE POWERSLEEPFREEZE 押してスライドさせて開ける15

7 MENU ボタン 画面にメニューを出すときに使用します。もう一度押すとメ ニューが消えます。19 ページをご覧ください。 8 V/v/B/b/ ボタン V/v/B/bボタンでメニューのカーソル（黄色）を移動させ たり、数値などを設定します。 ボタンを押すと、選んだメ ニューや設定した内容を確定します。 9 SLEEP ボタン 本機の電源が切れるまでのお好みの時間（15 分、30 分、45 分、60 分、90 分、120 分）が表示されるまで、ボタンを繰り 返し押してください。「スリープタイマー」機能を解除する ときは、「スリープタイマー：切」が表示されるまで SLEEP ボタンを繰り返し押してください。 0 FREEZE ボタン

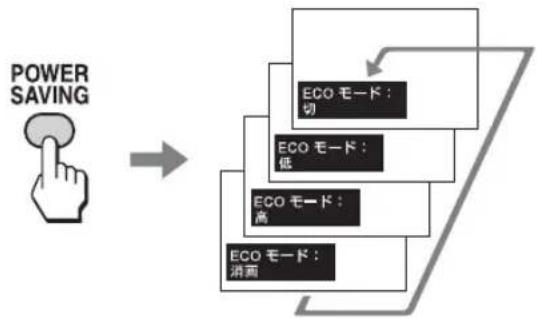

qa POWERSAVING ボタン 「ECO モード」の設定を切り換えます。バックライトの明る さを変化させて、消費電力を抑えます。「切」、「低」、「高」、 「消画」から選びます。17 ページをご覧ください。 qs SOUND ボタン 「音質モード」を切り換えます。ボタンを押すごとに、「ダイ ナミック」、「スタンダード」、「SRSWOW」、「カスタム」の

qd MUTING ボタン 音を消します。もう一度押すと、音が出ます。

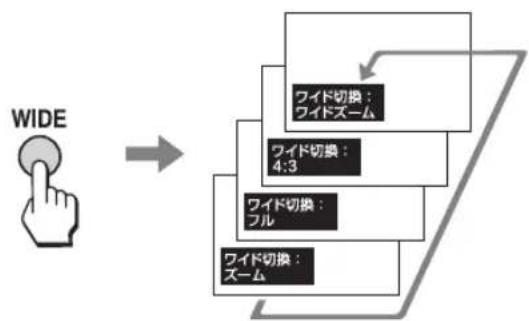

「ワイド切換」で画面のアスペクト比を変更する

「画面調整」メニューからも「ワイド切換」を設定す ることができます。24、26 ページをご覧ください。

ビデオ、DVD、HDMI 入力の場合（PC 入力以

入力信号が 1080i、720p、1080p のときは、「ワイド ズーム」および「4:3」は選択できません。24 ページ

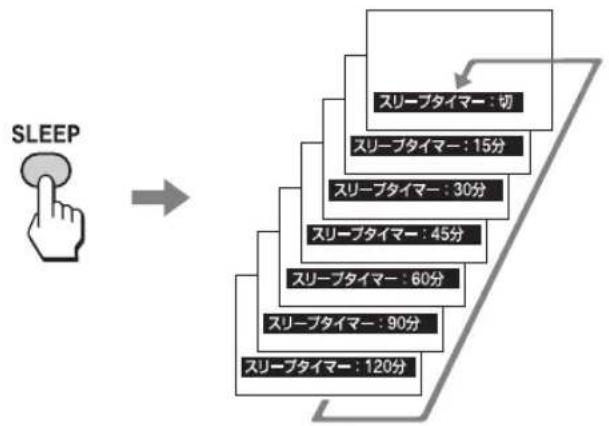

スリープタイマー機能を使う あらかじめ設定した時間（15 分、30 分、45 分、 60 分、90 分、120 分）が経過すると、本機の電 源が自動的に切れるように設定することができ

「スリープタイマー」機能が働いているとき、 本機の PICOFF/TIMER インジケーターがオ レンジ色に点灯します。 スリープタイマー機能を解除するには 「スリープタイマー：切」が表示されるまで SLEEP ボタンを繰り返し押すか、本機の電源 を一度切ってから、再度電源を入れてくださ

･ 本機の電源を一度切ってから、再度電源を入れる と、「スリープタイマー：切」に戻ります。 ･ 本機の電源が切れる 1 分前に「スリープタイマー‐ まもなく電源が切れます。」が表示されます。ほか のメニュー操作をしているときは、このメッセージ は表示されないことがあります。 ･「設定」メニューで「スリープタイマー」機能を設 定することができます。「設定」メニューから「ス リープタイマー」を選び、「15 分」、「30 分」、「45 分」、「60 分」、「90 分」、または「120 分」を選んで

･「スリープタイマー」機能が働いているとき、 SLEEP ボタンを一度押すと、本機の電源が切れる までの残り時間が表示されます。 ECO モード機能を使う 本機の消費電力を減らすことができます。 ECO モードを解除するには 「ECO モード：切」が表示されるまで POWER SAVING ボタンを繰り返し押してください。 ･「ECO モード」を有効にしたまま本機の電源を切る と、次回に本機の電源を入れたときも設定された モードが保持されます（「消画」の場合を除く）。 ･「設定」メニューで「ECO モード」を設定すること ができます。「設定」メニューから「ECO モード」 を選び、「切」、「低」、「高」、「消画」のいずれかに

接続上のご注意･ 各機器の電源を切ってから接続を行ってください。･ 接続ケーブルはそれぞれの端子の形状に合った正しいものをお選びください。･ 接続ケーブルは端子にしっかり差し込んでください。接続が悪いとノイズの原因となります。･ ケーブルを抜くときは必ずプラグを持って抜いてください。決してケーブルそのものを引っ張らないでください。･ 接続の詳細については、各機器の取扱説明書をご覧ください。･ 電源コードのプラグは、ACIN ソケットに、まっすぐ突き当たるまで差し込んでください。

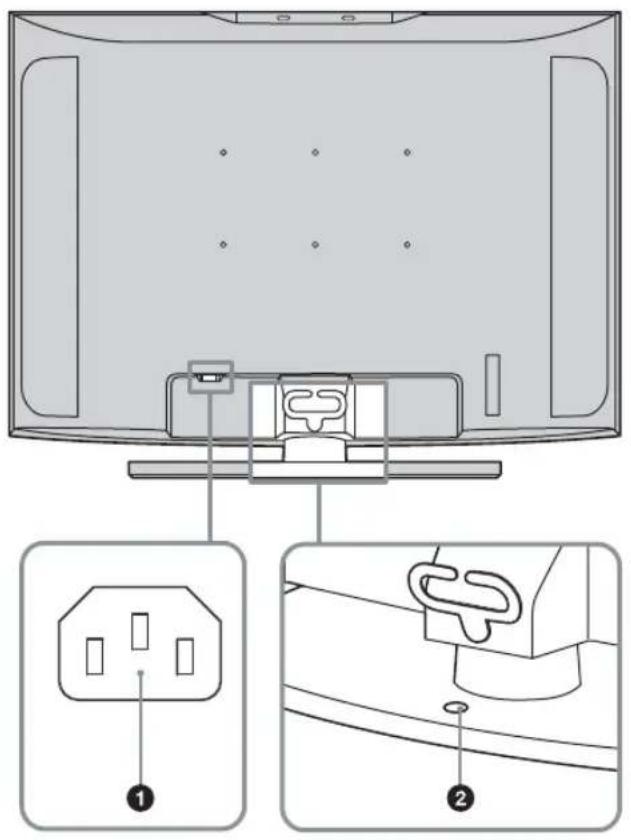

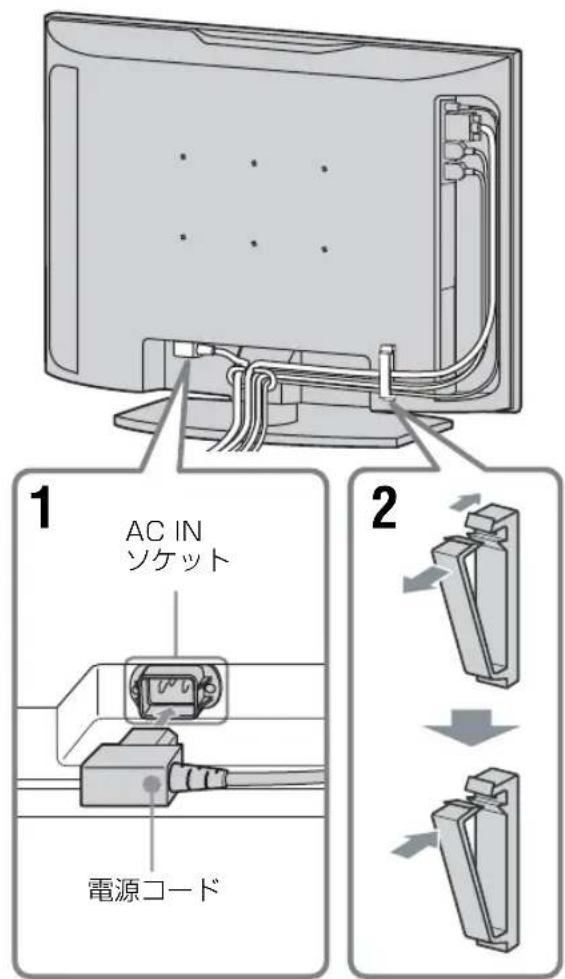

1 電源コードを底部の ACIN ソケットに差

2 ケーブルホルダーを使って、図のように 接続したケーブル類を処理する。

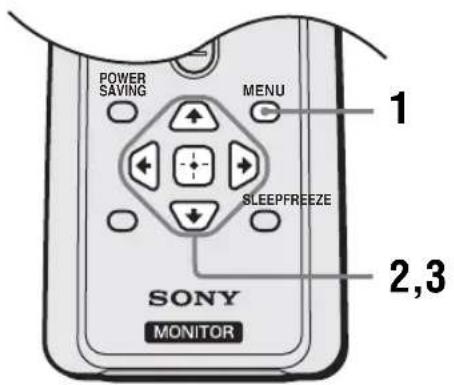

1 MENU ボタンを押す。 2 V/vボタンで設定したいメニューのアイ

3 ボタンまたはb ボタンを押す。 メニューの操作を終了するには、MENU ボ

メニュー表示の言語を変更する メニュー表示とメッセージの言語を、 「English」、「Español」、「Français」、「Italiano」、 「Deutsch」、「 」から選びます。 初期設定では「English」（英語）に設定されて います。27 ページをご覧ください。 メニュー画面から以下の項目を設定することができます。

2,3 メニュー画面 設定／変更できる項目

画質モード(21、22 ページ)画質モード標準(21、22 ページ )コントラスト(21、22 ページ )明るさ(21、22 ページ )色の濃さ(21 ページ )色あい(21 ページ )色温度(21、22 ページ )シャープネス(21 ページ )NR(21 ページ )シネモーション (21 ページ ) 音質モード(23 ページ )音質モード標準(23 ページ )高音(23 ページ )低音(23 ページ )バランス(23 ページ )音声入力選択(23 ページ )スピーカー出力(23 ページ )

• メニュー画面の下の行に表示されているアイコンは、設定項目によっては、働かないことがあります。

ワイド切換(24、26 ページ ) オートワイド(24 ページ ) 4:3映像(25 ページ ) 表示エリア(25 ページ ) 自動調整(26 ページ ) 画位相(26 ページ ) ドットピッチ(26 ページ ) 水平位置(25、26 ページ ) 垂直位置(25、26 ページ ) 垂直サイズ(25 ページ ) 標準(25、26 ページ )

言語(27 ページ ) タイマー設定(27 ページ ) ECO モード(27 ページ ) オートシャットオフ（27 ページ） 詳細設定(27 ページ ) インフォメーション(28 ページ ) オールリセット(28 ページ ) IPAddressSetup(28 ページ ) SpeedSetup(28 ページ ) メニュー画面 設定／変更できる項目21

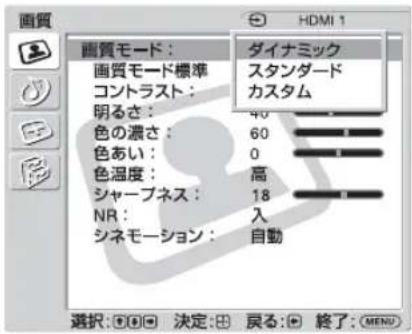

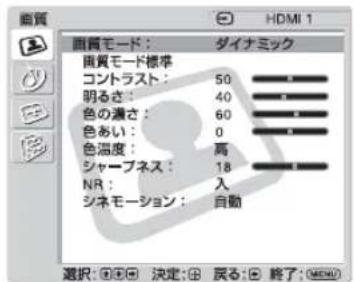

個別の「画質モード」ごとに、「画質」メニュー（「コントラスト」、「明るさ」、「色の濃さ」など）を設定すること 項目を選んで設定を変えるには、V/v/B/b ボ

設定を確定するには ボタンを押します。 「画質」メニューには、以下の項目が含まれま

「ダイナミック」：映像の輪郭を強調しコントラストを最大限に上げます。 「スタンダード」：標準的な設定です。 「カスタム」：お好みに合わせて細かく調整します。

･ リモコンの PICTURE ボタンでも「画質モード」の設定を切り換えることができま ･ 各入力ごとに「画質モード」を設定することができます。

現在選択されている「画質モード」（「ダイナミック」、「スタンダード」、 「カスタム」）に対するすべての設定や調整値を初期設定に戻します（グレ イアウトしている項目を除く

映像の色調を調整します。 入力信号がビデオまたは S ビデオで、映像信号のカラー方式が NTSC でない場合、「色あい」は調整できません。

「高」：青みがかった白色になります。 「中」：中間の白色になります。 「低」：赤みがかった白色になります。

（ノイズリダクション） 接続した機器からのノイズを軽減します。「入」または「切」を選んでく

「自動」を選ぶと、映画の映像素材を検知し、リバース 3-2 プルダウンまた はリバース 2-2 プルダウン処理によって画面表示を自動的に最適化します。 動画がより鮮明かつ自然に見えます。「切」を選ぶと、この検知を行いま

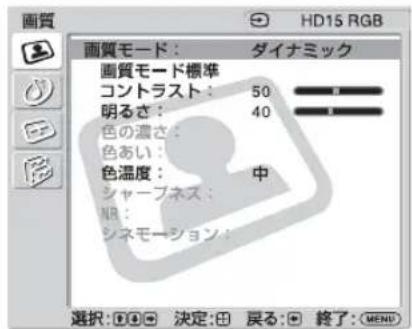

PC 入力の場合 ･「色の濃さ」、「色あい」、「シャープネス」、「NR」、「シネモーション」は、PC 入力時は調整できません。 ･ 現在の入力が無信号の場合、「画質」メニューの項目はすべて選択不可能となります。 入力を PC 入力に切り換えた場合、PC 用の「画 質」メニューとなります。 PC「画質」メニューには、以下の項目が含まれ

「ダイナミック」：映像の輪郭とコントラストを最大限に上げます。 「スタンダード」：標準的な設定です。 「カスタム」：お好みに合わせて細かく調整します。

現在選択されている「画質モード」（「ダイナミック」、「スタンダード」、 「カスタム」）に対するすべての設定や調整値を初期設定に戻します（グレ イアウトしている項目を除く）。

「高」：青みがかった白色になります。 「中」：中間の白色になります。 「低」：赤みがかった白色になります。 ご注意23

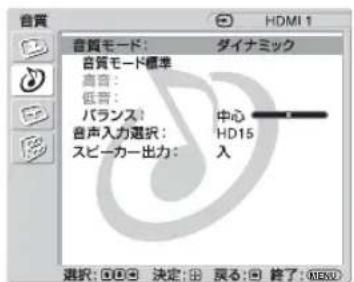

「音質モード」で「カスタム」を選択しているときは、「音質」メニュー（「高音」、「低音」）を設定することができ

項目を選んで設定を変えるには、V/v/B/b ボ

設定を確定するには ボタンを押します。 「音質」メニューには、以下の項目が含まれま

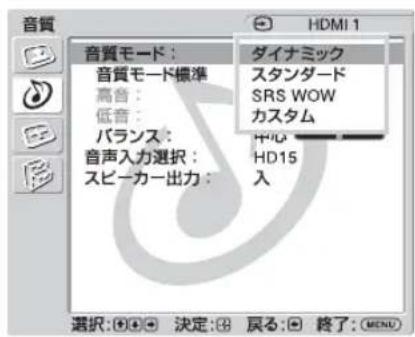

「ダイナミック」：高音と低音を強調します。 「スタンダード」：標準的な設定です。 「SRSWOW」：ふくよかな重低音とクリアな高音によって、立体感のある ステレオ音声を提供します。映画館のような迫力のある音響を楽しむこと

「カスタム」：お好みに合わせて細かく調整します。

･ リモコンの SOUND ボタンでも「音質モード」の設定を切り換えることができま

･「ダイナミック」と「スタンダード」に BBE の技術が使用されています。

「高音」、「低音」、「バランス」の設定を初期設定に戻します。

スピーカーの左右出力バランスを調整します。

「HD15」：HD15（RGB/COMPONENTIN）端子と AUDIO（COMMON

AUDIOIN）端子に接続された映像機器や PC からの音声を出力します。

「HDMI1」／「HDMI2」：HDMI ケーブル（別売）またはHDMI-DVI

ケーブル（市販品）を接続し、さらに別途、対応するオーディオケーブル を同時に接続する場合に選択します。 11 ページをご覧ください。 ･ HDMI-DVI ケーブルをご使用の場合は、オーディオケーブルを AUDIO （COMMONAUDIOIN）端子に接続してください。

･「HDMI1」または「HDMI2」を選択すると HDMI 端子からのデジタル音声が出力

されません。HDMI 端子搭載の映像機器を HDMI1/HDMI2端子に接続するとき

は、「HD15」に設定してください（デフォルトは「HD15」に設定されています）。

「入」：本体スピーカーから音声を出力します。 「切」：本体スピーカーから音声を出力しません。 「スピーカー出力」が「切」のときは、「音質モード」、「音質モード標準」、「高音」、 「低音」、「バランス」は選択できません。

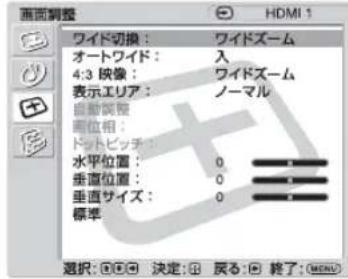

項目を選んで設定を変えるには、V/v/B/b ボ

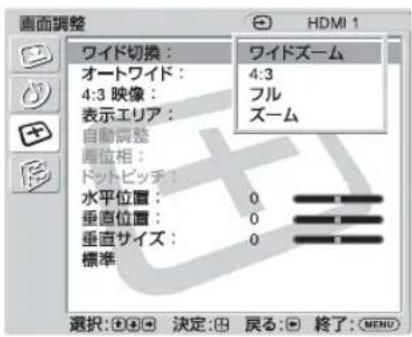

設定を確定するには ボタンを押します。 「画面調整」メニューには、以下の項目が含ま

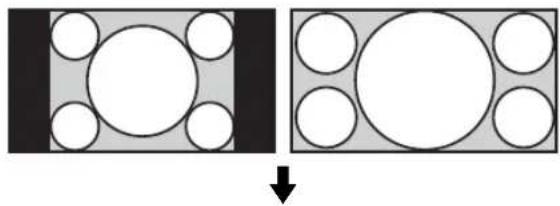

「ワイドズーム」：ゆがみを最低限に抑えて映像を拡大し、画面いっぱいに

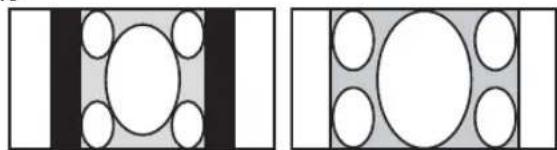

「4:3」：4:3 の映像ソース（標準画質）を、そのままのアスペクト比で表示

「フル」：4:3 の映像ソース（標準画質）を水平方向に拡大し、画面いっぱ いに表示します。16:9 の映像ソース（高画質）の場合は、そのままのアス ペクト比で表示します。 「ズーム」：アスペクト比を保ったまま、映像を拡大します。 16 ページをご覧ください。

･ リモコンの WIDE ボタンでも「ワイド切換」の設定を切り換えることができま ･ 映画などの DVD 映像で、黒帯のある映像を画面いっぱいに映して楽しみたいときは、「ズーム」を選んでください。･「ワイドズーム」または「ズーム」が選ばれているときは、映像の「水平位置」、「垂直位置」、「垂直サイズ」を調整することができます。25 ページをご覧くださ コンポーネント端子または HDMI 端子に入力された 1080i、720p、1080p の信号に対しては、「ワイドズーム」と「4:3」は選択できません。

「入」：映像を検知して、自動的に適切な画面設定に変更します。 「切」：画面設定を自動で変更しません。 入力信号がデジタルおよびアナログ RGB のときは、「オートワイド」は働かないので使用できません。

現在の入力が無信号の場合、「画面調整」メニューの項目はすべて選択不可能となります。 4:3映像 「ワイドズーム」：4:3 の映像ソースを、元のイメージを可能な限り保った まま、16:9 に拡大します。 「4:3」：4:3 の映像ソースをそのままのアスペクト比で表示します。 「フル」：4:3 の映像ソースを水平方向にのみ拡大し、16:9 にします。 「ズーム」：4:3 の映像ソースを、アスペクト比を保ったまま画面全体に映

「切」：入力信号が切り替わっても、現在の「ワイド切換」を保ちます。

･「4:3 映像」は、「オートワイド」が「入」のときにのみ選択可能です。 ･「4:3映像」は、入力信号が NTSC、PAL、SECAM、480i、480p、575i、または 576p のときにのみ、働きます。 ･「4:3 映像」を設定したあとで「ワイド切換」の設定を変更すると、その設定が有 効になり、アスペクト比が変わります。この「ワイド切換」による後からの設定 変更は入力信号ごとに有効なため、入力信号切換時には、元の「4:3 映像」の設定 に戻ります。入力信号を切り換えても現在のアスペクト比のままにするには、 「4:3 映像」を「切」に設定してください。

「ノーマル」：標準サイズの映像を表示します。 「− 1」／「− 2」：映像の見える領域を調整します。画面の外側にノイズ が見える場合に選択すると、ノイズを隠すことができます。

映像の左右の位置を調整します。「ワイドズーム」または「ズーム」が選 ばれているときにのみ、調整できます。B/bボタンと ボタンで調整結

映像の上下の位置を調整します。「ワイドズーム」または「ズーム」が選 ばれているときにのみ、調整できます。V/v ボタンと ボタンで調整結

映像の垂直サイズを調整します。「ワイドズーム」または「ズーム」が選 ばれているときにのみ、調整できます。V/vボタンと ボタンで調整結

「水平位置」、「垂直位置」、「垂直サイズ」の設定を初期設定に戻します。 ご注意26

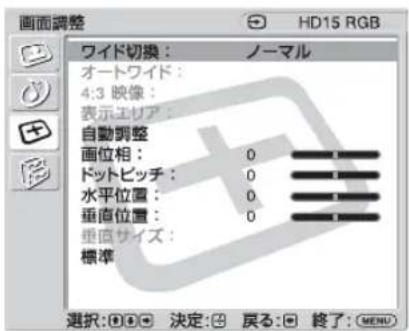

PC 入力の場合 ･「オートワイド」、「4:3映像」、「表示エリア」、「垂直サイズ」は、PC 入力では設定できません。

･ 現在の入力が HDMI1/HDMI2 のデジタル信号の場合、「自動調整」、「画位相」、「ドットピッチ」は PC 入力に対

しては設定できません。 ･ 現在の入力が無信号の場合、「画面調整」メニューの項目はすべて選択不可能となります。 入力を PC 入力に切り換えた場合、PC 用の「画 面調整」メニューとなります。 PC「画面調整」メニューには、以下の項目が含

「ノーマル」：映像を元のままのサイズで表示します。 「フル 1」：アスペクト比を保ったまま、映像を画面垂直方向いっぱいに拡 大します。映像の周囲に黒い帯が出ることがあります。 「フル 2」：映像を画面いっぱいに拡大します。

接続した PC からの入力信号を受けたとき、自動的に映像の位置や位相を

入力信号の種類によっては、「自動調整」がうまく働かないことがありま す。その場合は、下記の項目を手動で調整してください。

画面がちらちらしているとき、位相を調整します。

映像におかしな縞模様が出るとき、ピッチを調整します。

映像の左右の位置を調整します。B/b ボタンと ボタンで調整結果を確

映像の上下の位置を調整します。V/vボタンと ボタンで調整結果を確

「画位相」、「ドットピッチ」、「水平位置」、「垂直位置」の設定を初期設定

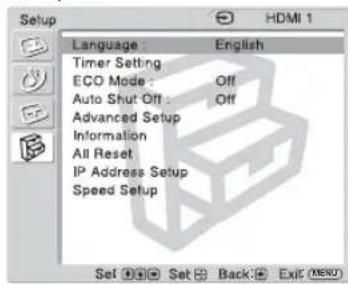

項目を選んで設定を変えるには、V/v/B/b ボ

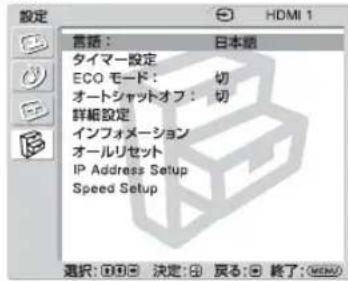

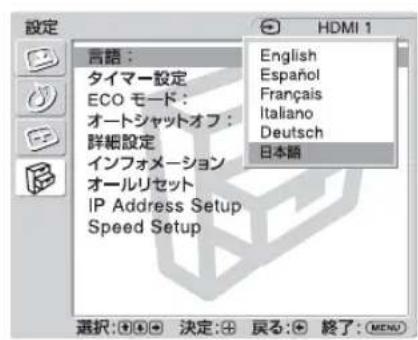

設定を確定するには ボタンを押します。 「設定」メニューには、以下の項目が含まれま

メニュー表示の言語を、「English」、「Español」、「Français」、「Italiano」、 「Deutsch」、「 」のなかから選びます。

時刻合わせ、内蔵時計の表示、および電源を自動的に切る機能の設定をす

「時刻設定」：曜日と時刻を設定します。 「時計表示」：「入」を選ぶと、設定された現在時刻を表示します。 「スリープタイマー」：本機の電源が自動的に切れるまでの、お好みの時間 （15 分、30 分、45 分、60 分、90 分、または 120 分）を設定します。 時刻が大幅にずれたりするときは、内蔵電池の消耗が考えられます。お買い上げ店 またはソニーのサービス窓口に電池の交換をご依頼ください（有料）。 ECO モード 「切」：省電力機能を使用しません。 「低」／「高」：明るさを変化させて、消費電力を減らします。 「消画」：映像を消します。音声はそのままの音量で流れます。

「入」：ビデオ入力に無信号の状態が約 5 分続くと、本機は自動的にスタンバ イ状態になります。また、その他の入力に無信号の状態が約 30 秒続くと、自 動的にパワーセービング状態になります。 「切」：各入力に無信号の状態が続いても、本機の電源は切れません。

スタンバイ状態のときは、本機の 1（電源）ボタンまたはリモコンの POWER ボタ ンを押すと、電源が入ります。またパワーセービング状態のときは、信号が入力さ れると自動的に電源が入ります。

「カラー方式」：「NTSC」、「PAL」、「SECAM」、「NTSC4.43」、「PAL-M」、

「PAL-N」、「PAL60」から映像信号の「カラー方式」を設定します。「自 動」を選ぶと、「カラー方式」が自動的に設定されます。 「ステータス表示」：「入」を選ぶと、電源を入れたときに入力信号と「ワ イド切換」の情報が、画面に約 20 秒間表示されます。また、入力信号を 切り換えると、約 5 秒間表示されます。「切」を選ぶと、情報は表示され

リモコンの DISPLAY ボタンで、「ステータス表示」の設定にかかわらず入力信号と 「ワイド切換」の情報を表示させることができます。

通信機能を持つオプションアダプターがインストールされていないと、「IPAddressSetup」と「SpeedSetup」は

「機種名」、「シリアル番号」、「累積通電時間」、「ソフトウェアバージョ ン」、および「IPAddress」を表示します。 通信機能を持つオプションアダプターがインストールされていないと、「IP Address」は表示されません。

すべての「設定」メニューを初期設定に戻します。 「インフォメーション」に含まれる内容はリセットされません。 IPAddress Setup 本機に装着した通信機能を持つオプションアダプター（BKM-FW32/

FW50 など）と、LAN ケーブルで接続された PC などの機器とが通信でき

るように IP アドレスを設定します。 「DHCP」：「OK」を選ぶと、自動的に IP アドレスを設定します。「Cancel」 を選ぶと、自動設定を中止します。

「DHCP」で IP アドレスを自動取得したときは、電源の入／切をすると、IP アドレ

スが変わることがあります。 「Manual」：IP アドレスを手動で設定します。 1 「IPAddress」、「SubnetMask」、「DefaultGateway」、「Primary DNS」、「SecondaryDNS」を V/v ボタンで選び、 ボタンを押す。 2 本機の V/vボタンまたはリモコンの数字ボタンで、最初の枠に3桁の値 （0 〜 255）を入力し、 ボタンまたは b ボタンを押す。 3 4 つの枠にそれぞれ 3 桁の値（0 〜 255）を入力し、 ボタンを押す。

V/v ボタンで次に設定したい項目を選び、同じ手順をくり返し、 ボ

5 設定したいすべての項目に値を入力したら、 V/v ボタンで「Execute」 を選び、 ボタンを押す。 「OK」を選んで、 ボタンを押すと、IP アドレスが手動で設定されます。 IP アドレスが正しく設定されていないと、原因に応じて、次のようなエラーコード

Error1：本機と BKM-FW シリーズなどの間の通信エラー Error2：IPaddress がほかで使われている Error3：IPaddress の設定不備 Error4：Gatewayaddress の設定不備 Error5：PrimaryDNS の設定不備 Error6：SecondaryDNS の設定不備 Error7：Subnetmask の設定不備 SpeedSetup 本機に装着した通信機能を持つオプションアダプター（BKM-FW32/

FW50 など）と、LAN ケーブルで接続された PC などの機器との間の通信

「Speed」：「Auto」を選ぶと、ネットワーク構成に適切な通信速度が自動 的に設定されます。また、「10MbpsHalf」、「10MbpsFull」、「100Mbps Half」、「100MbpsFull」のいずれかの通信速度を選ぶこともできます。 「Execute」：「OK」を選んで、 ボタンを押すと、通信速度が設定されま

STANDBY インジケーターが赤く点滅していないか確認する。

自己診断機能が働いています。 1 STANDBY インジケーターの点滅回数および消灯時間をはかる。 たとえば、3 回点滅→ 3 秒消灯→3 回点滅となります。 2 本機の電源を切り、電源コードを抜く。 お買い上げ店またはソニーサービス窓口にインジケーターの点滅状態（点滅回数および消灯時間）

1 以下の表の項目を点検する。 2 それでも正常に動作しないときは、お買い上げ店またはソニーサービス窓口に修理を依頼する。

･「ECO モード」の設定を確認してください（27 ページ）。 本機の電源が自動的に切れる。 ･「スリープタイマー」が有効になっていないか確認してくださ い（27 ページ）。 特定の入力からの画像が出な

･ 映像機器と本機の接続を確認してください。 ･ 本機またはリモコンの INPUT ボタンで入力を切り換えてみて ください（10、14 ページ）。

色がつかない／画像が暗い／画 像が明るすぎる／色がおかしい ･ PICTURE ボタンを押してご希望の「画質モード」に切り換え てください（14 ページ）。 ･「画質」メニューで「画質モード」の項目を調整してください （21 ページ）。 ･ 接続ケーブルの状態を点検してください。 音が出ない／音にノイズが混じる。 画像はきれいだが、音声が出な

･ 音量を確認してください。 ･ リモコンの MUTING ボタンまたは VOL ＋ボタンを押して 「消音」を画面から消してください（14、15 ページ）。 ･「音声入力選択」の設定を確認してください（23 ページ）。 ･「スピーカー出力」の設定を確認してください（23 ページ）。 「ワイド切換」の設定が自動的に変わ

･「画面調整」メニューの「オートワイド」が「入」に設定され ているとき、入力を切り換えると、現在の「ワイド切換」設 定は、自動的に入力信号に合わせた設定に変わります。入力 を切り換えても現在の「ワイド切換」設定を保ちたいときは、 「画面調整」メニューの「オートワイド」を「切」に設定して ください（24 ページ）。

･ 電池の＋／−が正しく挿入されているか確認してください。 もしくは電池を交換してください。 ･ リモコンを本機のリモコンセンサーに向けてください。 ･ リモコンセンサーのまわりに障害物を置かないようにしてく

･ CONTROLSIN 端子を持つオプションアダプターを使用して いる場合、この端子にケーブルが接続されていないか確認し てください。本機が CONTROLS 接続によって制御されてい るとき、リモコンはご使用になれません。 ･ 蛍光灯によってリモコンの操作に障害が出る場合があります。 蛍光灯を消してみてください。30

a) VGA は米国 InternationalBusinessMachinesCorporation の登録商標です。b) VESA は VideoElectronicsStandardsAssociationの登録商標です。c)Mac（Macintosh）は AppleComputer,Inc. の登録商標です。･ HDTV信号を入力する場合、同期信号は 3 値同期信号を HD15 端子または BKM-FW シリーズ（オプションアダプター）などの RGB/COMPONENT 端子（D-sub15 ピンコネクター）の 2番ピンに入力してください。･ 本機で DVD 信号を入力した場合、画像の色を薄く感じたら、「画質」メニューの「色の濃さ」でお好みの色の濃さに調整してください。･ 位相を再調整すると解像度が低下します。 入力信号／ディスプレイ設定情報の画

768@60Hz 47.4 60 TV/ ビデオ信号

PC 信号が入力されています。 480/60I（例） コンポーネント信号が入力さ

NTSC（例） NTSC 信号が入力されていま

信号がありません 入力信号がありません。 HD15 HD15 入力が選択されてい

HDMI1 HDMI1 入力が選択されてい

HDMI2 HDMI2 入力が選択されてい

Option OPTION 入力が選択されて います。31

パネル方式 a-SiTFTActiveMatrixLCDPanel 解像度 1,366 ドット（水平）× 768 ライン

13.5MHz〜140MHz カラー方式 NTSC,PAL,SECAM,NTSC4.43,

入力信号 30 ページをご覧ください。 KLH-W26 ピクセルピッチ 0.421（水平）× 0.421（垂直）mm 有効表示寸法 576（水平）× 324（垂直）mm 画面サイズ 26（V）型（対角 660mm） KLH-W32 ピクセルピッチ 0.510（水平）× 0.510（垂直）mm 有効表示寸法 698（水平）× 392（垂直）mm 画面サイズ 32（V）型（対角 801mm）

HD15（RGB/COMPONENTIN）

D-sub15 ピン（メス）（× 1） 32 ページをご覧ください。 AUDIO（COMMONAUDIOIN）

ステレオミニジャック（× 1） 500mVrms、ハイインピー

HDMI1/HDMI2IN HDMI（HDMI 規格 1.1 準拠）

10W ＋ 10W（6Ω） 適合負荷インピーダンス 6 〜 16Ω

温度：0 〜 35℃ 湿度：20 〜 90％

温度：− 10 〜＋ 40℃ 湿度：20〜90%

KLH-W26：663×505×220mm KLH-W32：798×581×220mm （幅／高さ／奥行き、最大突起部

電源コード（1） リモコン RM-YA004（1） 単 3 形乾電池（2） ケーブルホルダー（1） 変換プラグアダプター（1） 取扱説明書（1） 保証書（ソニー業務用製品ご相談窓 口のご案内）（1）

機能拡張用オプションアダプター BKM-FW シリーズ 本機の仕様および外観は、改良のため予告なく 変更することがありますが、ご了承ください。 WOW、SRS と（ ）記号は SRSLabs,Inc. の

WOW 技術は SRSLabs,Inc. からのライセンス に基づき製品化されています。 この製品はBBESound,Inc.からの実施権に基 づき製造されています。 この製品は米国BBESound,Inc.の所有する特 許 USP5510752 及び5736897 を使用していま す。BBEとBBEのシンボルは、BBESound, Inc. の登録商標です。32

HD15（RGB/COMPONENT）端子（D-sub 15 ピン） コンポーネント信号を入力する際は 13、14 ピンに同 期信号を入力しないでください。画像が正しく表示さ れない場合があります。 安全規格 電安法、VCCI クラス B

本機は「JISC61000-3-2適合品」で

JISC61000-3-2適合品とは、日本工

業規格「電磁両立性 - 第 3-2部： 限度値-高調波電流発生限度値 （1 相当たりの入力電流が 20A 以 下の機器）」に基づき、商用電力 系統の高調波環境目標レベルに適 合して設計・製造した製品です。 ピンNo. 信号 1 赤映像信号または C

2 緑映像信号または Y信号 3 青映像信号または C

4 接地(GND) 5 接地(GND) 6 赤接地(GND) 7 緑接地(GND) 8 青接地(GND) 9未使用 10 接地(GND) 11 接地(GND) 12 SDA 13 水平同期信号または Composite Video 14 垂直同期信号 15 SCL ご注意33

明るさ21,22 色あい21 色温度21,22 色の濃さ21 インフォメーション28 オートシャットオフ27 オートワイド24 オールリセット28 音質メニュー19,23 音質モード23 音質モード標準23 音声入力選択23

画位相26 画質メニュー19,21 画質モード21,22 画質モード標準21,22 カスタム21,22,23 画面調整メニュー20,24 カラー方式27 ケーブルホルダー18 言語27 高音23 コントラスト21,22

時刻設定27 自動調整26 シネモーション21 シャープネス21 詳細設定27 垂直位置25,26 垂直サイズ25 水平位置25,26 ズーム16,24 スタンダード21,22,23 スタンド固定穴13 ステータス表示27 スピーカー出力23 スリープタイマー17,27 設定メニュー20,27

ダイナミック21,22,23 タイマー設定27 低音23 時計表示27 ドットピッチ26

バランス23 ビデオ入力アダプター12 表示エリア25 標準25,26 フル16,24 フル 1/ フル 216,26

ワイド切換16,24,26 ワイドズーム16,24

ACIN ソケット13,18 AUDIO（COMMONAUDIO IN）端子11

DHCP28 DISPLAY ボタン14

INPUT ボタン10 INPUTV1 〜 V5 ボタン14 IPAddressSetup28

MENU ボタン10,15 MUTING ボタン15

PICOFF/TIMER インジ ケーター10 PICTURE ボタン14 POWER インジケーター10 POWER ボタン10,14 POWERSAVING ボタン15,

RGB/ コンポーネントアク ティブスルーアダプター12

SLEEP ボタン15,17 SOUNDボタン15 SpeedSetup28 SRSWOW23 STANDBY インジケーター

4 VGA （VGA TEXT） 31.5 70

HD15 （RGB/COMPONENT IN）
