MANUALE UTENTE PLC-809CC FAGOR

Il fabbricante si riserva il diritto di modificare i modelli descritti in questo Manuale di Istruzioni.

Il produttore si riserva il diritto di proteggere i modelli descritti nel presente Manuale di Istruzioni.

IT - MANUALE DI ISTRUZIONI

EL - ΕΝΤΥΠΟ ΟΔΗΓΙΩΝ

HU - HASZNÁLATI ÚTMUTATÓ

CZ - NÁVOD K POUŽITÍ

SK - NÁVOD NA POUŽITIE

PL - INSTRUKCJA OBSŁUGI

BG - ИНСТРУКЦИЯ ЗА УПОТРЕБА

RU - ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

PIANURA CON CALDAIA / FERRO DA STIRO CON CALDAIA /

FERRO DA STIRO CON CALDAIA / FER À REPASSER AVEC CHAUDIÈRE / BÜGELEISEN MIT

DAMPFERZEUGER / FERRO DA STIRO CON CALDAIA / ΣΙΔΕΡΟ ΜΕ ΒΡΑΣΤΗΡΑ

VAPORE / GOZÁLLOMÁSOS VASALÓ / ŽEHLIČKA S PARNÍM GENERÁTOREM /

ŽEHLIČKA S PARNÝM GENERÁTOROM / ŻELAZKO Z BOJLEREM /

MOD.:

PLC-809CC

N.I.F. F-20.020.517 - B. San Andres, n. 18 • Apartado 49 - 20500 MONDRAGON (Guipuzcoa) ESPANA

FAGOR

Fig.2

Abb.2

Eik.2 Rys 2

1. Abra

ΦM.2

Puc 2

10.2

Fig. 3

Abb.3

Eik.3

1. Figura

Fig. 3

Fig. 3

Fig. 3

Fig. 3

Fig. 4

Fig. 4

Fig. 4

1. Figura

Fig. 4

Fig. 4

Fig. 4

Fig. 5

Fig. 5

Fig. 5

1. Figura

Fig. 5

Fig. 5

Fig. 5

Fig. 5

Fig. 6

Fig. 6

Fig. 6

1. Figura

Fig. 6

Fig. 6

Fig. 6

Fig. 6

19/19

ES

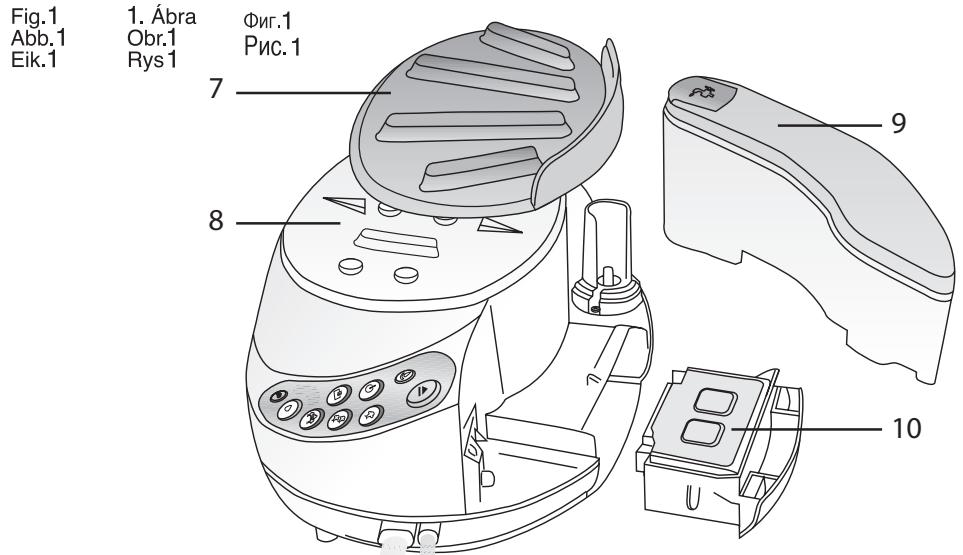

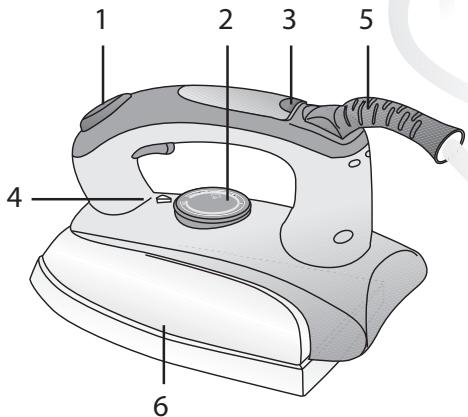

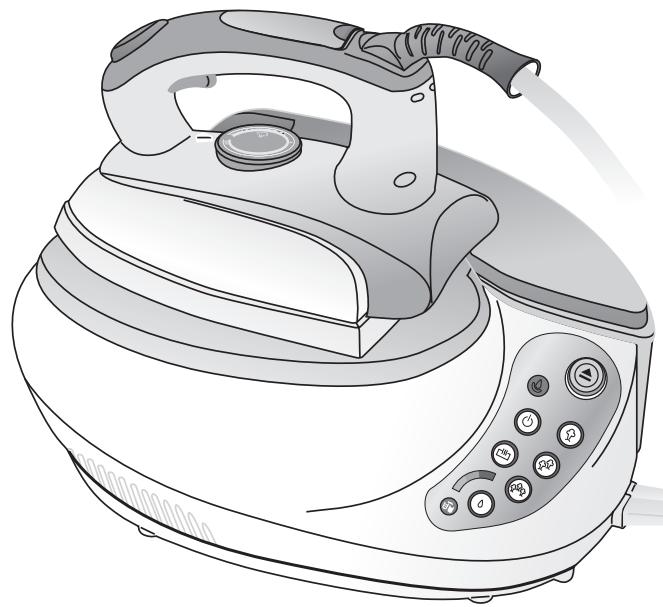

1. DESCRIZIONE DEL PRODOTTO (Fig. 1)

1. DESCRIZIONE DEL PRODOTTO (Fig. 1)

1. Pulsante vapore
2. Regolatore di temperatura
3. Spia luminosa
4. Indicatore di temperatura
5. Tubo isolante
6. Suola
7. Placca di isolamento termico
8. Base
9. Serbatoio acqua
10. Cartuccia anticalcare

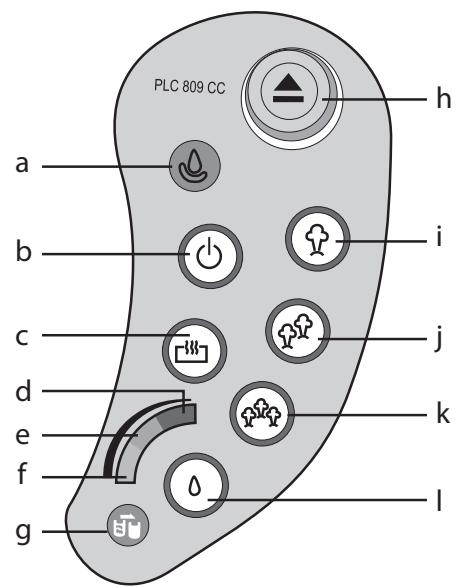

Unità di controllo

a. Indicatore del livello dell'acqua b. Interruttore luminoso I/O c. Pulsante di stiratura a vapore d. Indicatore di acqua leggera e. Indicatore di acqua media f. Indicatore di acqua dura g. Indicatore ricambio cartuccia anticalcare h. Pulsante apertura serbatoio d'acqua i. Pulsante di livello di vapore basso j. Pulsante di livello di vapore medio k. Pulsante di livello di vapore alto l. Pulsante di durezza dell'acqua

2. AVVERTENZE DI SICUREZZA

• Prima di utilizzare questo apparato, leggere attentamente il presente manuale di istruzioni e conservarlo per ulteriori consultazioni. Solo così sarà possibile ottenere migliori risultati e la massima sicurezza d'uso.
• Prima di utilizzare l'apparato, verificare che la tensione elettrica della rete domestica corrisponda a quella indicata nella placca situata alla base della caldaia.
• In caso di incompatibilità tra la presa di corrente e la spina dell'apparato, sostituire la presa di corrente con una adeguata, ricorrendo a personale professionalmente qualificato.
• La sicurezza elettrica dell'apparato è garantita solo nel caso in cui l'apparato sia connesso a una messa a terra efficace. Il fabbricante non risponde dei danni

derivati dalla mancanza di messa a terra. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

• Dopo aver rimosso l'imballaggio, verificare che l'apparato sia in perfette condizioni. In caso di dubbio, rivolgersi al più vicino Servizio Tecnico di Assistenza. Gli elementi dell'imballaggio (borse di plastica, schiuma di polistirolo, ecc.) devono essere mantenuti fuori dalla portata dei bambini perché potenziali fonti di pericolo.
• Si sconsiglia l'uso di adattatori, prese multiple e/o prolunghe. Se si rendesse indispensabile il loro uso, utilizzare solamente quelli conformi alle vigenti norme di sicurezza, prestando attenzione a non superare il limite di potenza indicato nell'adattatore.
• Questo apparato deve essere utilizzato solo per uso domestico. Qualunque altro uso sarà da considerarsi inadeguato e pericoloso. Il fabbricante non risponde né dei danni derivanti dall'uso improprio del prodotto, né delle riparazioni effettuate da parte di personale non qualificato.

L'uso di qualunque apparato elettrico richiede che si rispettino alcune regole fondamentali, specialmente:

Non toccare l'apparato con mani e piedi bagnati o umidi. Non usare l'apparato in luoghi umidi o in luoghi utilizzati come bagno. - Le persone con disfunzioni nervose non devono utilizzare l'apparato a meno che non siano in compagnia di un'altra persona. - Nello staccare la spina, non tirare mai il cavo. Non lasciare acceso l'apparato perché può essere fonte di pericolo. - Staccare l'apparato e spegnere tutti gli interruttori in caso di mancato utilizzo e prima di effettuare qualsiasi operazione di pulizia o di manutenzione. - In caso di avaria e/o malfunzionamento dell'apparato, spegnerlo e non cercare di aggiustarlo. Se se ne rendesse necessaria la riparazione, rivolgersi unicamente a un Servizio di Assistenza Tecnica

Autorizzato e richiedere l'uso di ricambi originali. Se non si rispettasse quanto sopra, si metterà in pericolo la sicurezza dell'apparato.

L'attività non deve procedere alla sostituzione del cavo. Nel caso in cui il cavo fosse rovinato o debba essere sostituito, rivolgersi esclusivamente a un Servizio di Assistenza Tecnica autorizzato dal fabbricante. Non usare l'apparato con il cavo o la spina danneggiati. - Evitare il contatto del cavo con le parti calde dell'apparato o con superfici calde. - L'uso di tale apparato produce temperature elevate, esiste pertanto pericolo di bruciature durante la sua manipolazione. Per questa ragione si deve afferrare l'apparato per il manico ed evitare il contatto con le parti metalliche e con il vapore. Non dirigere il getto di vapore verso persone o animali perché è fonte di pericolo. Non riporre il ferro da stiro appoggiandolo sulla base quando è ancora caldo. Aspettare che si raffreddi. Non lasciare acqua nell'apparato se la temperatura circostante è uguale o inferiore a 0°C . - Nel caso in cui si attivi il limitatore di sicurezza termica, si produrrà un'interruzione nel regolare funzionamento dell'apparato. Per riattivarlo rivolgersi a un Servizio di Assistenza Tecnica autorizzato dal fabbricante. Per evitare il rischio di surriscaldamento dell'apparato, si raccomanda di srotolare completamente il cavo elettrico. Non immergere l'apparato in acqua né collocarlo sotto il rubinetto per aggiungere acqua. - Evitare ogni spostamento dell'apparato in fase di funzionamento. Non ostruire le fessure di ventilazione/dispersione. Mantenerle pulite dalla polvere e non inserirvi nessun oggetto. - La caldaia deve essere appoggiata su una superficie stabile, piana, rigida e resistente alle alte temperature. I quattro piedi dell'apparato devono essere appoggiati sulla stessa superficie.

• Se si decide di non usare più l'apparato, è conveniente renderlo inutilizzabile tagliando il cavo di alimentazione dopo averlo staccato.
• Il ferro deve essere utilizzato e posizionato su una superficie stabile.
• Quando si posa il ferro sulla base d'appoggio, accertarsi che la superficie sia stabile. Non usare il ferro se è caduto, se presenta danni visibili o perde acqua.
• Tenere lontano dalla portata dei bambini o delle persone malate gli apparecchi elettrici. Non lasciarli usare il ferro senza la supervisione di un adulto.
• L'utente non deve perdere di vista il ferro quando è collegato alla presa della corrente.
• È necessario scollegare il ferro dalla corrente prima di riempire il serbatoio d'acqua.
• Questo apparecchio non è stato progettato per l'uso da parte di persone (compresi i bambini) con capacità fisiche, sensoriali o mentali ridotte o in assenza di esperienza o conoscenza, a meno che siano controllati o ricevano istruzioni, relativamente all'uso dell'apparecchio, da parte di una persona responsabile della loro sicurezza.
• Tenere sotto controllo i bambini, per star certi che non giochino con l'apparecchio.
• La bocchetta di riempimento non deve essere aperta durante l'uso. Saranno fornite le istruzioni per riempire il serbatoio dell'acqua in modo sicuro.

ATTENZIONE:

Per motivi di sicurezza, se si desidera stirare a vapore, prima di iniziare l'operazione, è necessario aspettare che l'indicatore del vapore si illumini (i). In caso di mancata accensione dell'indicatore, non utilizzare il prodotto e rivolgersi a un Servizio di postvendita autorizzato.

L'apparato ha un sistema elettronico che controlla il livello dell'acqua. Quando il livello è inferiore ai valori prestabiliti, l'indicatore del livello dell'acqua (a) si

illuminerà fino a che il serbatoio non sia di nuovo pieno.

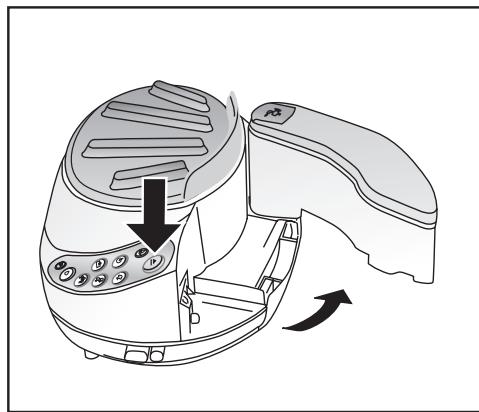

1. Premere il pulsante di apertura del serbatoio d'acqua (h) (Fig. 2)

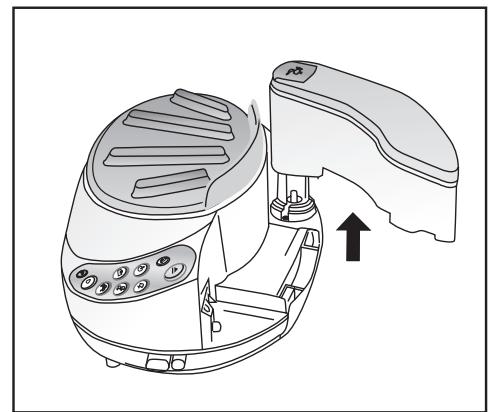

2. Estrarre il serbatoio come indicato in figura 3.

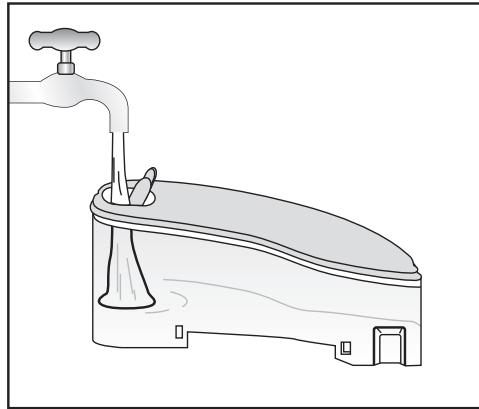

3. Riempire d'acqua fino alla marca MAX (Fig. 4)
4. Collocare nuovamente il serbatoio al suo posto.

Dovuto al ciclo di vita delle resine anticalcare e alla durezza dell'acqua, raccomandiamo di sostituire la cartuccia anticalcare (10) nel caso in cui l'indicatore lampeggi.

Se non si dispone di una cartuccia nuova è possibile usare acqua distillata e continuare ad utilizzare l'apparato.

4. STIRATURA A SECCO

1. Srotolare e stirare il tubo del vapore e il cavo di alimentazione.
2. Attaccare l'apparato a una presa di corrente adeguata.
3. L'interruttore luminoso I/O (b) si illuminerà e l'indicatore del livello di vapore basso (i) lampeggerà, indicando che l'apparato è in fase di preriscaldamento.
4. Allo stesso tempo l'indicatore di acqua dura (f) si illuminerà.
5. Premere il pulsante di stiratura a vapore (c) e si disattiverà.
6. Girare il regolatore di temperatura del ferro da stiro (2) in senso orario e scegliere 1 punto, 2 punti o 3 punti secondo la raccomandazione dell'etichetta del capo da stirare.
7. La spia luminosa (3) si spegnerà quando il ferro raggiunga la temperatura desiderata.
8. L'apparato è pronto per l'uso.
9. Girare il regolatore di temperatura del ferro da stiro (2) in senso antiorario fino al "Min" e il ferro da stiro si sconnetterà.
10. Premere l'interruttore luminoso I/O (c) per sconnettere l'apparato.
11. Staccare il cavo di alimentazione dalla rete.
12. Quando l'apparato sia completamente freddo, riporlo in un luogo sicuro.

5. STIRATURA A VAPORE

1. Srotolare e stirare il tubo di vapore e il cavo di alimentazione.
2. Riempire la caldaia con acqua di rubinetto (consultare la sezione "Riempimento caldaia").
3. Attaccare l'apparato a una presa di corrente adeguata.
4. L'interruttore luminoso I/O (b) si illuminerà e il pulsante di livello di vapore basso (i) lampeggerà, indicando che l'apparato è in fase di preriscaldamento.
5. Il pulsante di livello di vapore basso (i) smetterà di lampeggiare e si illuminerà quando il ferro abbia raggiunto la temperatura desiderata.
6. Allo stesso tempo l'indicatore d'acqua dura (f) si illuminerà.
7. Premere il pulsante di livello vapore basso (i), medio (f) o alto (f) per selezionare il livello di vapore.
8. Girare il regolatore di temperatura (2) del ferro da stiro in senso orario, selezionare 1 punto, 2 punti o 3 punti secondo la raccomandazione dell'etichetta del capo da stirare.
9. La spia luminosa (3) si spegnerà non appena il ferro abbia raggiunto la temperatura desiderata.
10. L'apparato è pronto per l'uso.
11. Premere il pulsante di vapore (1) per la stiratura a vapore. Quando non sia necessario il vapore, smettere di premere il suddetto pulsante. Nota: può succedere a volte che il vapore continui ad uscire anche dopo aver smesso di premere il bottone del vapore.
12. Girare il regolatore di temperatura (2) in senso antiorario fino al "Min" e il ferro da stiro si sconnetterà.
13. Premere l'interruttore luminoso I/O (b) per sconnettere l'apparato.
14. Staccare il cavo di alimentazione dalla rete.
15. Quando l'apparato sia completamente freddo, riporlo in un luogo sicuro.

Avvertenza: Se si preme il pulsante del vapore quando il generatore di vapore non

ha raggiunto la temperatura desiderata, si avvertirà un suono.

6. ALTRE CARATTERISTICHE

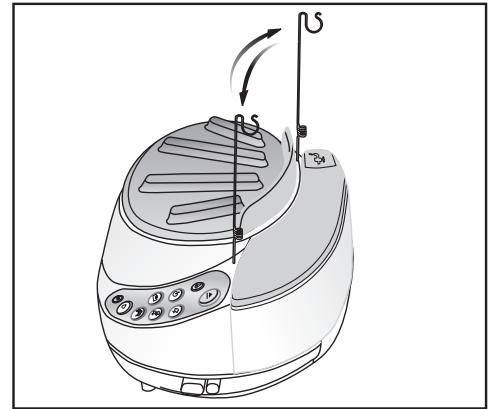

Per evitare bruciature o cadute accidentali causate dal tubo, l'apparato dispone di supporti a cui agganciare il cavo. Questi supporti si inseriscono nei rispettivi fori, come indicato in figura 5.

Inoltre, affinché la stiratura sia più comoda, è possibile rimuovere la placca di isolamento termico e collocarla dove più conveniente.

SISTEMA DI DISATTIVAZIONE AUTOMATICA

Se il vapore non viene utilizzato superati i 15 minuti, l'apparato passerà sulla modalità "Attesa".

L'interruttore luminoso I/O (b) lampeggerà (modalità "Attesa"). Premere l'interruttore una volta e l'apparato si attiverà immediatamente.

7. MANUTENZIONE E PULIZIA

• Staccare l'apparato e aspettare il suo raffreddamento prima di procedere alla sua pulizia. Pulire l'esterno della caldaia con un panno morbido leggermente umido.
• La superficie della suola deve rimanere sempre pulita. I residui di amido o di altre impurità possono attaccarsi alla suola del ferro. Per la sua pulizia è sufficiente strofinare sulla superficie fredda con un panno morbido leggermente inumidito. Non utilizzare agenti decalcificanti. Non utilizzare detergenti né prodotti abrasivi per la pulizia dell'apparato.
• Allo scopo di impedire che la suola si graffi, evitare la stiratura di gancetti, cerniere, bottoni metallici, ecc. e, allo stesso tempo, evitare di collocare il ferro da stiro su superfici metalliche o ruvide.
• Dopo l'uso, svuotare il serbatoio e lasciar raffreddare il ferro prima di riporlo. Non immergere l'apparato in acqua né

passarlo sotto il rubinetto per riempire d'acqua la caldaia.

SISTEMA ANTICALCARE

Questo ferro da stiro dispone di una cartuccia anticalcare che purifica l'acqua ed elimina la sua durezza in modo sia temporaneo che permanente.

L'apparato dispone di un sistema elettronico che controlla la vita della cartuccia anticalcare. La cartuccia possiede delle resine anticalcare. A seconda della durezza dell'acqua e dell'uso, la cartuccia dovrà di tanto in tanto essere cambiata.

Selettore della durezza dell'acqua

Per il corretto funzionamento si dovrà selezionare la durezza dell'acqua, e per far ciò:

1. Mantenere premuto il pulsante di durezza dell'acqua (I) sino a che questo diventi intermittente.
2. Selezionare la durezza dell'acqua premendo velocemente sul pulsante (I).

Se non si conosce la durezza dell'acqua consultare l'azienda erogatrice o utilizzare la striscia di misurazione della durezza dell'acqua.

Quando l'indicatore di ricambio cartuccia anticalcare (g) lampeggia, la cartuccia dovrà essere sostituita.

Per eliminare i residui d'acqua nei tubi di connessione della macchina, premere e mantenere premuto il pulsante del vapore fino a che l'indicatore di ricambio cartuccia anticalcare (g) non si spenga. Se non si dispone di una nuova cartuccia, è possibile utilizzare acqua distillata al posto dell'acqua di rubinetto e continuare nell'utilizzo dell'apparato.

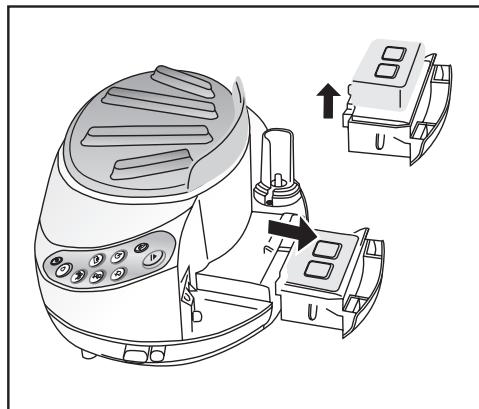

SOSTITUZIONE DELLA CARTUCCIA ANTICALCARE (Fig. 6)

1. L'indicatore di ricambio cartuccia anticalcare (g) lampeggerà.
2. Mantenere l'impianto di stiratura acceso.
3. Estrarre il serbatoio dell'acqua (9).
4. Estrarre lo scompartimento della cartuccia anticalcare e sostituire la cartuccia anticalcare (10). L'apparato

emetterà un suono finché non sarà nuovamente collocato al suo posto.

1. Aspettare almeno 5 secondi dal passaggio n.4 per ricollocare lo scompartimento della cartuccia anticalcare.
2. Una volta collocato correttamente, il suono si farà più acuto.
3. Collocare nuovamente il serbatoio dell'acqua.

Nota:

La cartuccia anticalcare può essere sostituita solo nel caso in cui il serbatoio dell'acqua sia estraibile.

Se lo scompartimento della cartuccia non è correttamente installato, nel premere il pulsante del vapore verrà emesso un suono continuo.

Qualora la cartuccia anticalcare venisse sostituita durante la modalità "Disattivato", il sistema elettronico anticalcare non riconoscerà l'avvenuto ricambio.

Importante:

Si raccomanda di non utilizzare una cartuccia anticalcare usata. Questo danneggerebbe l'apparato e il sistema elettronico.

Si raccomanda di non lasciare lo scompartimento anticalcare vuoto. Questo provocherebbe danni all'apparato e al sistema elettronico.

8. INFORMAZIONI PER LA CORRETTA GESTIONE DEI RESIDUI DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE

Alla fine della sua vita utile il prodotto non deve essere smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti

dalle amministrazioni comunali, oppure presso i rivenditori che forniscono tale servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse.

Per sottolineare l'obbligo di collaborare con una raccolta selettiva, sul prodotto appare il contrassegno raffigurante l'avvertenza del mancato uso dei contenitori tradizionali per lo smaltimento.

Per ulteriori informazioni, mettersi in contatto con le Autorità locali o con il negozio nel quale è stato acquistato il prodotto.
