| Tipo di prodotto | Gruppo di sicurezza per bollitori a pavimento |
| Modello | ZH 1 |
| Numero articolo | 074370 |
| Pressione di esercizio max (impostata in fabbrica) | 0.6 MPa |
| Pressione di esercizio max (con cartuccia di ricambio) | 1.0 MPa |
| Attacco acqua | Filettatura maschio G 3/4 A |
| Dimensioni (A x L x P) | 205 mm x 140 mm x 57 mm |
| Valvola riduttrice di pressione (opzionale) | DMV/ZH 1, n. articolo 074371, campo di pressione in uscita 0.15-0.60 MPa |
| Accessori inclusi | Cartuccia di ricambio per valvola di sicurezza a membrana |
| Kit raccordi a saldare (opzionale) | Per sollevare la valvola di sicurezza |
| Tipo valvola di sicurezza | Valvola di sicurezza a membrana, ruotabile e sostituibile |
| Prevenzione rottura tubazione | Integrata nello scarico |
| Scarico | Telescopico con raccordo ad anello di bloccaggio, estendibile con tubo di rame da 22 mm |
| Orientamento di installazione | Angolare o passante, orizzontale o verticale (flusso dal basso verso l'alto) |
| Valvola di non ritorno | Controllare annualmente, sostituire in caso di perdita |
| Intervallo di manutenzione | Controllare la valvola di sicurezza ogni 6 mesi |
| Metodo di pulizia | Pulire sede e guarnizione con panno umido, senza abrasivi |
| Certificazioni normative | Certificazione ÖA per contatto con acqua potabile (Austria) |
| Uso previsto | Proteggere bollitori elettrici a pavimento e bollitori integrati dalla sovrappressione |
Domande frequenti - ZH 1 STIEBEL ELTRON
Domande degli utenti su ZH 1 STIEBEL ELTRON
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Non classificato in formato PDF gratuitamente! Trova il tuo manuale ZH 1 - STIEBEL ELTRON e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ZH 1 del marchio STIEBEL ELTRON.
MANUALE UTENTE ZH 1 STIEBEL ELTRON
- Avvertenze generali 50
1.1 Informazioni del documento 50
1.2 Segnalazioni utilizzate in questo documento 50
1.3 Unità di misura 50 - Sicurezza 50
2.1 Uso conforme 50
2.2 Avvertenze di sicurezza 50
2.3 Descrizione del prodotto 50
INSTALLAZIONE
- Sicurezza 51
3.1 Avvertenze di sicurezza generali 51
3.2 Disposizioni, norme e direttive 51 - Descrizione del prodotto 51
4.1 Contenuto della fornitura 51
4.2 Accessori speciali 51 - Montaggio 51
5.1 Montaggio dell'apparecchio 51 - Prima accensione 52
6.1 Regolazione del riduttore di pressione ____ 52 - Manutenzione 53
- Dati tecnici 54
8.1 Misure 54
8.2 Tabelle dei dati 54
GARANZIA
AMBIENTE E RICICLAGGIO
USO
1. Avvertenze generali
1.1 Informazioni del documento
Il capitolo “Uso” è rivolto agli utenti e ai tecnici specializzati. Il capitolo “Installazione” è rivolto ai tecnici specializzati.

Leggere attentamente le presenti istruzioni prima dell'uso, e conservarle in un luogo sicuro.
Consegnare le istruzioni all'eventuale utilizzatore successivo.
1.2 Segnalazioni utilizzate in questo documento

Leggere attentamente i testi accanto a questo simbolo.
1.3 Unità di misura

Tutte le misure sono riportate in millimetri, salvo diversa indicazione.
2. Sicurezza
2.1 Uso conforme
L'apparecchio serve a proteggere da sovraccarichi di pressione gli accumuli verticali elettrici e gli accumuli integrati. Se necessario, è possibile integrare il gruppo sicurezza con un riduttore di pressione disponibile come accessorio speciale (vedere il capitolo "Descrizione dell'apparecchio / Accessori speciali").
2.2 Avvertenze di sicurezza

Durante il riscaldamento, dalla valvola di sicurezza gocciola dell'acqua di espansione.
Se gocciola acqua al termine del processo di riscaldamento, informare il tecnico specializzato.
2.3 Descrizione del prodotto
Il volume dell'acqua aumenta durante il riscaldamento. L'acqua in eccesso data dall'espansione deve fuoriuscire attraverso la valvola di sicurezza e defluire attraverso l'imbuto di scarico.
INSTALLAZIONE
3. Sicurezza
Le operazioni di installazione, messa in funzione, manutenzione e riparazione dell'apparecchio devono essere eseguite esclusivamente da un tecnico specializzato.
3.1 Avvertenze di sicurezza generali
La sicurezza e affidabilità operativa dell'apparecchio sono garantite solo se vengono utilizzati accessori e ricambi originali.
3.2 Disposizioni, norme e direttive

Attenersi a tutte le normative e disposizioni nazionali e regionali in vigore.
Marchio ÜA per i prodotti per l'edilizia a contatto con l'acqua sanitaria in Austria:

4. Descrizione del prodotto
Nel condotto di scarico della valvola di sicurezza è integrato un interruttore tubo che impedisce il risucchio dell'acqua di scarico.
L'imbuto di scarico è montato sulla valvola di sicurezza mediante un raccordo a compressione. Può essere ruotato e si adatta a qualsiasi contesto di installazione grazie alla sua estensione telescopica. Con un tubo di rame e un raccordo a compressione è possibile creare un'ulteriore prolunga per l'imbuto di scarico.
La valvola di sicurezza a membrana può essere ruotata sul raccordo a vite, modificata e sostituita, per essere adattata alle diverse condizioni di montaggio.
4.1 Contenuto della fornitura
L'apparecchio viene fornito completo di:
- Cartuccia di ricambio per la valvola di sicurezza a membrana
4.2 Accessori speciali
4.2.1 Riduttore di pressione DMV/ZH 1
Speciale riduttore di pressione a integrazione dell'apparecchio, se la pressione di alimentazione nel luogo di installazione è superiore a 0,48 MPa.
4.2.2 Set di raccordi a saldare
Per posizionare in alto la valvola di sicurezza
5. Montaggio
5.1 Montaggio dell'apparecchio

Attenzione
Tra la valvola di sicurezza e l'accumulo verticale non devono essere presenti valvole d'intercettazione, né strozzature né filtri.
▶ Si noti che, a seconda della pressione di alimentazione, potrebbe essere necessaria un ulteriore riduttore di pressione (vedere il capitolo “Descrizione dell’apparecchio / Accessori speciali”).
- Il raccordo di scarico della valvola di sicurezza deve rimanere aperto verso l'esterno.
▶ Sciacquare bene le tubazioni prima dell'installazione.
▶ Installare l'apparecchio all'ingresso dell'acqua fredda. È possibile installare l'apparecchio in tubazioni orizzontali e verticali, in configurazione angolare o lineare. Si noti che l'apparecchio può essere installato in tubazioni verticali solo se la direzione del flusso è dal basso verso l'alto.

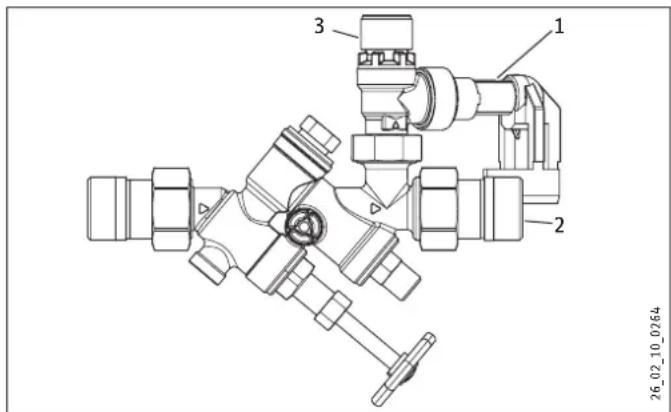

5.1.1 Configurazione angolare

1 Condotto di scarico
2 Uscita acqua calda
3 Membrana valvola di sicurezza
▶ Allentare il dado sulla valvola di sicurezza.
▶ Rimuovere la valvola di sicurezza insieme al raccordo filettato. Sostituirla con il raccordo filettato di uscita.
▶ Serrare il raccordo filettato della valvola di sicurezza.
La valvola di sicurezza rimane girevole anche quando è avvitata a fondo.

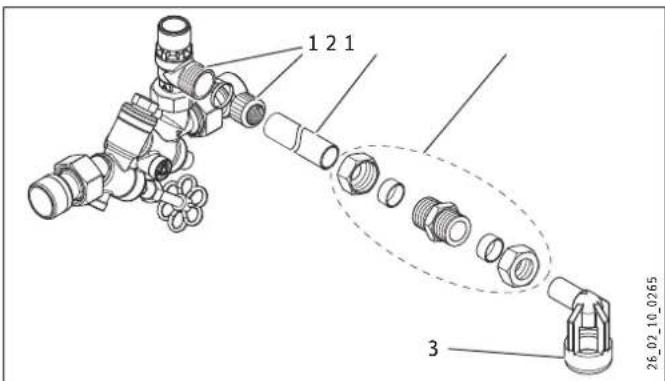

5.1.2 Prolunga per l'imbuto di scarico

1 Anello di serraggio
2 Tubo di rame 22 mm (non incluso nella fornitura)
3 Condotto di scarico

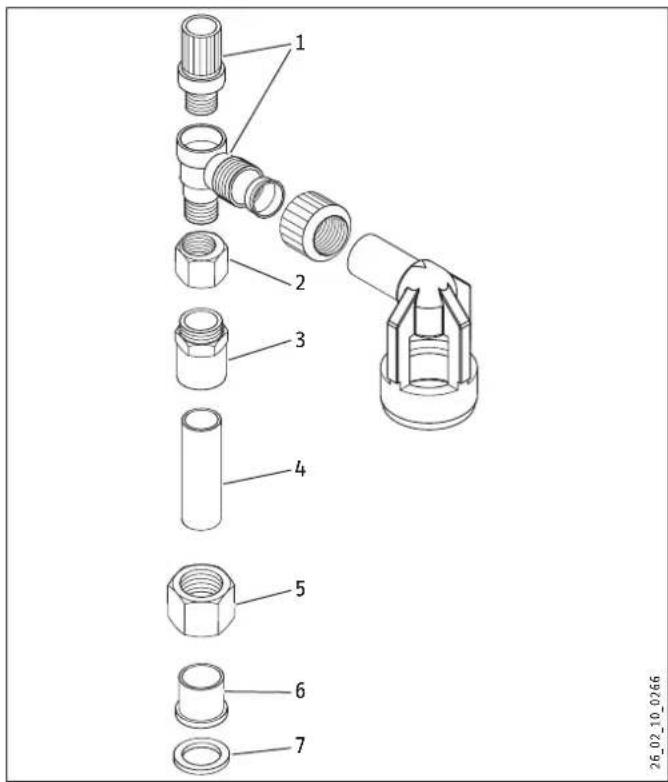

5.1.3 Posizionare in alto la valvola di sicurezza
Per facilitare gli interventi di manutenzione, è possibile montare l'apparecchio al di sopra dell'accumulo verticale. A tal fine, è necessario il kit raccordo a saldare filettato, disponibile come accessorio speciale.

1 Valvola di sicurezza
2 Raccordo filettato eccentrico
3 Raccordo filettato
4 Tubo di rame
5 Dado d'unione
6 Boccola a saldare
7 Rondella di tenuta
▶ Saldare un tubo di rame nella boccola a saldare.
▶ Applicare il dado d'unione con il foro centrale sul tubo di rame.
▶ Saldare il nipplo a doppia filettatura all'altra estremità del tubo di rame.
Montare la valvola di sicurezza con il raccordo filettato eccentrico sul nipplo a doppia filettatura. Serrare il raccordo filettato eccentrico. La valvola di sicurezza rimane girevole anche quando il raccordo è avvitato a fondo.
▶ Montare l'unità completa sul gruppo sicurezza. Assicurarsi che la rondella di tenuta sia posizionata correttamente. Serrare il raccordo filettato.
6. Prima accensione
Controllare la valvola di sicurezza e la valvola di non ritorno (vedere il capitolo "Manutenzione").

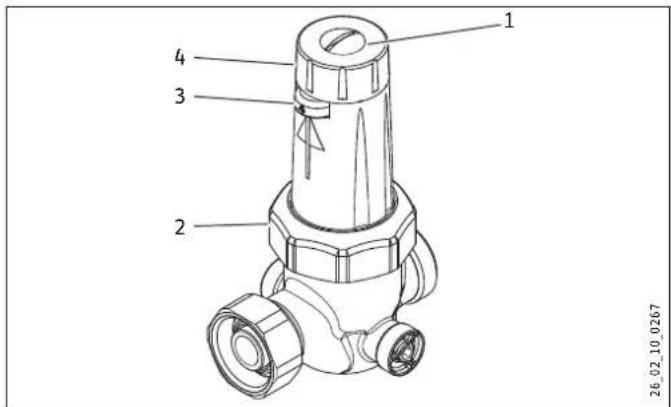

6.1 Regolazione del riduttore di pressione
Per l'intervallo di regolazione vedere il capitolo "Dati tecnici / Tabella dati").

1 Vite di blocco
2 Dado d'unione
3 Indicatore della pressione in uscita
4 Manopola di regolazione
▶ Allentare la vite di blocco sulla manopola.
▶ Ruotare la manopola di regolazione verso il meno per ridurre la pressione; verso il più per aumentarla.
Il riduttore di pressione può essere ruotato anche durante il funzionamento, in modo che l'indicatore della pressione in uscita sia visibile.
7. Manutenzione
Per eseguire i lavori di manutenzione sull'impianto a valle, è possibile chiudere l'alimentazione al gruppo sicurezza.
A seconda dell'ubicazione della valvola di sicurezza, potrebbe essere necessario svuotare l'accumulo verticale prima dei lavori di manutenzione.
La sede e la guarnizione della valvola di sicurezza a membrana possono essere pulite senza modificare la pressione di taratura.
7.1.1 Controllo, pulizia e sostituzione della valvola di sicurezza
Controllare la valvola di sicurezza a intervalli di sei mesi.
Assicurarsi che sia presente un recipiente di raccolta adeguato, poiché quando la valvola di sicurezza sfiata fuoriesce acqua. Ruotare il tappo di sfiato due o tre volte verso sinistra.
Durante il riscaldamento, l'acqua di espansione deve gocciolare nell'imbuto di scarico.
Se non esce acqua, controllare il funzionamento della valvola di non ritorno. 5
Al termine del riscaldamento, non deve più fuoriuscire acqua.
Se l'acqua fuoriesce anche dopo il riscaldamento, controllare che la valvola di sicurezza non sia sporca. È possibile pulire la sede e la guarnizione della valvola di sicurezza senza modificare la pressione di taratura, dopo aver svitato la parte superiore. Per farlo basta usare un panno umido. Non usare detergenti aggressivi né contenenti solventi.
▶ Controllare la pressione di alimentazione. Se supera gli 0,5 MPa, inserire un riduttore di pressione.
▶ Verificare eventualmente il funzionamento del riduttore di pressione.
Se è necessaria una riparazione, è possibile sostituire l'intera valvola di sicurezza.
7.1.2 Pulizia del riduttore di pressione
▶ Allentare il dado d'unione sul tappo a molla.
▶ Rimuovere dall'alloggiamento il riduttore di pressione con il tappo a molla.
▶ Pulire il riduttore di pressione con acqua fredda pulita.

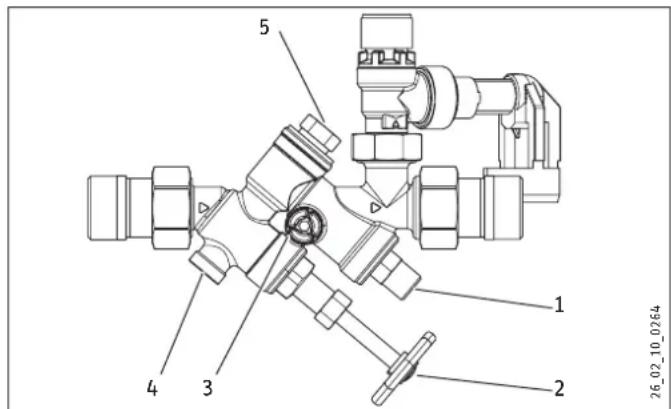

7.1.3 Controllo della valvola di non ritorno

1 Controllo della valvola di non ritorno (seconda valvola di intercettazione)
2 Valvola intercettazione
3 Collegamento del manometro
ola Tappo di prova valvola di non ritorno
5 Interdizione riflusso
Controllare la valvola di non ritorno a intervalli annuali.
▶ Chiudere la valvola di intercettazione dal volantino.
▶ Svitare il tappo di prova della valvola di non ritorno.
Se l'acqua smette di fuoriuscire, significa che la valvola di non ritorno perde:
▶ Chiudere la seconda valvola di intercettazione.
▶ Sostituire la valvola di non ritorno.
8. Dati tecnici

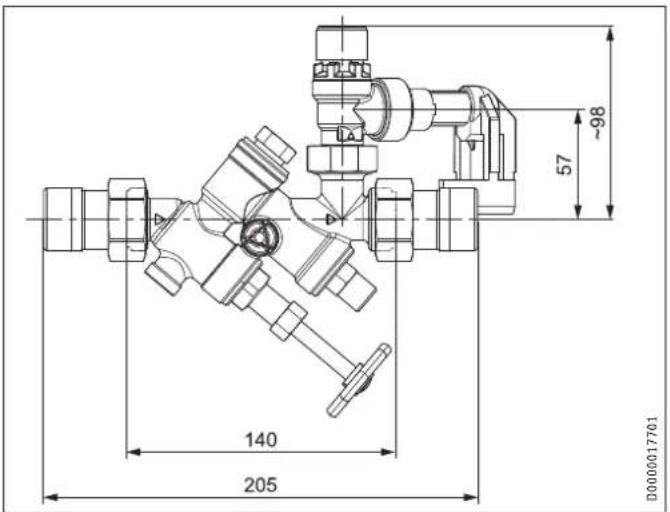

8.1 Misure

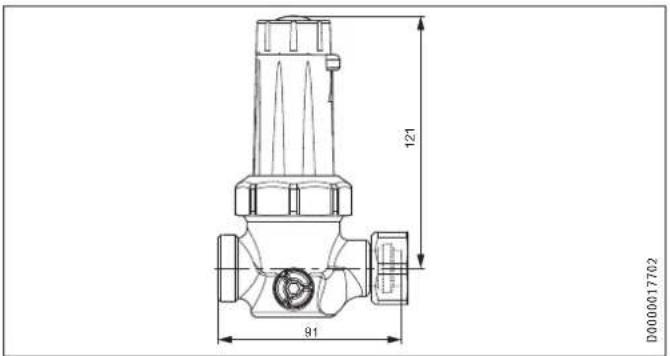

Valvola riduttrice di pressione

8.2 Tabelle dei dati
| MODELLO Gruppo sicurezza | ||
| Tipo ZH 1 | ||
| Numero ordine 074370 | ||
| Dati di funzionamento | ||
| utilizzabile su apparecchi con sovrapressione di esercizio massima impostata in fabbricacon cartuccia di ricambio | MPa | 0,6 |
| MPa | 1,0 | |
| Allaccio acqua (filettatura esterna) | G^3/4 A | |
| MODELLO Valvola riduttrice di pressione | ||
| Tipo DMV/ZH 1 | ||
| Numero ordine 074371 | ||
| Dati di funzionamento | ||
| utilizzabile su apparecchi con sovrapressione di esercizio massima | MPa | 0,6 |
| pressione di uscita | ||
| impostata in fabbrica | MPa | 0,40 |
| minima | MPa | 0,15 |
| massima | MPa | 0,60 |
| Allaccio acqua (filettatura esterna) | G^3/4 A | |
