IVR-L 65/24-2 Tc - Aspirapolvere Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Aspirapolvere per liquidi e polveri per uso industriale e professionale
Marca	Kärcher
Modello	IVR-L 65/24-2 Tc
Dimensioni (L x l x h)	737 x 532 x 1326 mm
Peso operativo tipico	44 kg
Capacità del serbatoio	65 L
Alimentazione elettrica	220-240 V / 50-60 Hz / 2400 W / 16 A
Portata d'aria massima	2 x 74 l/s
Depressione massima	23 kPa (230 mbar)
Larghezza nominale del tubo	DN50
Livello di pressione acustica	67 dB(A)
Vibrazioni (mano-braccio)	< 2,5 m/s²
Lunghezza del cavo di alimentazione	10 m
Classe di protezione	I
Funzioni principali	Aspirazione di liquidi oleosi, lubrificanti refrigeranti, trucioli, liquidi combustibili (punto di infiammabilità >55°C), polveri e sporco grossolano
Utilizzi	Industriale (aree di stoccaggio, produzione) e professionale (alberghi, scuole, ospedali, fabbriche, negozi, uffici, noleggi)
Manutenzione e pulizia	Sciacquare regolarmente l'apparecchio e gli accessori, svuotare dopo ogni utilizzo, lasciare asciugare con serbatoio aperto, sostituire il filtro in caso di danneggiamento
Sicurezza	Non aspirare polveri nocive, proteggere dalla pioggia, utilizzare solo all'interno, verificare i collegamenti equipotenziali prima della messa in servizio, scollegare dopo l'uso
Ricambi e riparabilità	Utilizzare esclusivamente accessori e pezzi di ricambio originali Kärcher, disponibili su www.karcher.com
Informazioni generali	Garanzia secondo le condizioni del paese, dichiarazione di conformità UE disponibile, manuale d'uso da leggere prima del primo utilizzo

Domande frequenti - IVR-L 65/24-2 Tc Kärcher

Quali tipi di liquidi posso aspirare con il Kärcher IVR-L 65/24-2 Tc?

È possibile aspirare liquidi oleosi, lubrificanti refrigeranti, trucioli, nonché liquidi combustibili con punto di infiammabilità superiore a 55 °C. Non aspirare liquidi infiammabili (punto di infiammabilità <55 °C) né polveri nocive.

Come svuotare il serbatoio del liquido?

Spegnere l'apparecchio e scollegare la spina. Trasportarlo fino al dispositivo di smaltimento dei liquidi. È possibile svuotare il serbatoio tramite il tubo di scarico (scollegarlo dall'aggancio rapido e tenerlo sopra un raccoglitore) oppure inclinando il serbatoio (per la variante Tc, aprire il blocco e inclinare con l'aiuto del manubrio). Smaltire il contenuto secondo le norme legali.

Con che frequenza è necessario pulire il filtro?

Il filtro va controllato regolarmente. Se la potenza di aspirazione diminuisce, pulire il filtro. Sostituirlo se danneggiato. Per sostituire il filtro, rimuovere la testa di aspirazione, allentare gli anelli di serraggio, rimuovere la piccola piastra deflettrice, quindi sostituire il filtro assicurandosi che sia inserito correttamente.

Posso utilizzare l'apparecchio all'aperto?

No, l'apparecchio va utilizzato solo all'interno. Proteggere dalla pioggia e non conservarlo all'esterno. In caso di elevata umidità può verificarsi un cortocircuito.

Cosa fare se il motore non si avvia?

Controllare la presa di corrente e il fusibile dell'alimentazione elettrica. Verificare anche il cavo di rete e la spina dell'apparecchio. Se il problema persiste, contattare il servizio post-vendita.

Come trasportare e conservare l'apparecchio?

Per il trasporto, considerare il peso (44 kg). Bloccare l'apparecchio contro scivolamento e ribaltamento nei veicoli. Conservare solo all'interno. Dopo l'uso, svuotare e pulire il serbatoio, quindi lasciare asciugare l'apparecchio con il serbatoio aperto.

Qual è la capacità del serbatoio?

Il serbatoio ha una capacità di 65 litri. Attenzione: non superare il livello di riempimento massimo indicato da un segno rosso sul tubo di scarico, altrimenti si rischia un rapido traboccamento.

L'apparecchio è adatto per l'aspirazione di polveri fini?

No, l'apparecchio non è progettato per l'aspirazione di polveri fini. È adatto per polveri e sporco grossolano, nonché per i liquidi menzionati. Non aspirare mai polveri nocive.

Quali accessori sono forniti con l'apparecchio?

Il contenuto della confezione va verificato al momento del disimballaggio. In generale, comprende la testa di aspirazione, il serbatoio, il tubo di scarico, il tubo di aspirazione, gli accessori di base e il cavo di alimentazione. Per informazioni dettagliate, consultare il manuale o il sito www.karcher.com.

Come mantenere l'apparecchio per evitare la proliferazione di germi?

Sciacquare regolarmente l'apparecchio e gli accessori con un liquido adatto e lasciare asciugare. Non lasciare liquidi nell'apparecchio dopo l'uso. Indossare indumenti protettivi durante la rimozione dei depositi, specialmente se sono stati utilizzati lubrificanti refrigeranti acquosi.

MANUALE UTENTE IVR-L 65/24-2 Tc Kärcher

Avvertenze generali 23

Impiego conforme alla destinazione... 24

Tutela dell'ambiente 24

Accessori e ricambi.... 24

Volume di fornitura.... 24

Dispositivi di sicurezza.... 24

Descrizione dell'apparecchio 25

Messa in funzione 26

Funzionamento 26

Termine del funzionamento.... 27

Trasporto.... 27

Stoccaggio 27

Cura e manutenzione.... 27

Guida alla risoluzione dei guasti ..... 28

Garanzia.... 28

Dati tecnici.... 28

Dichiarazione di conformità UE...... 29

Avvertenze generali

Prima del primo utilizzo dell'apparecchio, leggere le presenti istruzioni originali, dopodiché intervenire e conservarle per un uso successivo o per proprietari successivi.

• Prima della prima messa in funzione leggere assolutamente le avvertenze di sicurezza n. 5.956-249.0.
• In caso di mancata osservanza del manuale d'uso e delle avvertenze di sicurezza possono derivare danni all'apparecchio e pericoli per l'operatore e per altre persone.

- Eventuali danni da trasporto vanno comunicati immediatamente al rivenditore.

Impiego conforme alla destinazione

⚠AVVERTIMENTO

Inalazione di polveri nocive

Danni alla salute

Non utilizzare l'apparecchio per l'aspirazione di polveri dannose per la salute.

ATTENZIONE

In presenza di umidità d'aria elevata può verificarsi un cortocircuito

Danneggiamento dell'apparecchio

Utilizzare l'apparecchio soltanto in ambienti interni.

L'apparecchio è concepito per:

• L'aspirazione di liquidi contenenti olio, lubrorefrigeranti e trucioli.
• L'aspirazione di liquidi infiammabili (punto di infiammabilità superiore a 55 °C). • L'aspirazione di sostanze non esplosive.
• L'aspirazione di polveri e sporco grossolano.
• Per uso industriale, ad esempio in aree di stoccaggio e produzione.
• L'utilizzo professionale, ad esempio in hotel, scuole, ospedali, fabbriche, negozi, uffici e nel settore della locazione.

L'apparecchio non è concepito per:

• L'aspirazione di polvere fine. - L'aspirazione di fluidi infiammabili (infiammabili, facilmente infiammabili, altamente infiammabili secondo la direttiva 67/548/CEE sulle sostanze pericolose) (punto di infiammabilità inferiore a 55 °C), nonché di miscele di polveri infiammabili con fluidi infiammabili.

Qualsiasi altro utilizzo è considerato non conforme.

Tutela dell'ambiente

I materiali di imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e, spesso, componenti come batterie, accumulatori oppure olio che, se usati o

smaltiti non correttamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle sostanze componenti (REACH)

Per informazioni aggiornate sulle sostanze componenti si veda: www.kaercher.de/RE-ACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Dispositivi di sicurezza

Livelli di pericolo

⚠PERICOLO

• Indica un pericolo imminente che determina lesioni gravi o la morte.

⚠AVVERTIMENTO

- Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

⚠PRUDENZA

- Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

- Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Avvertenze di sicurezza

⚠AVVERTIMENTO

- L'apparecchio non è adatto all'aspirazione di polveri dannose per la salute.

• Proteggere l'apparecchio dalla pioggia. Conservare l'apparecchio soltanto in ambienti chiusi.
• Prima di ogni messa in funzione controllare se i cavi di compensazione di potenziale (conduttori di terra) sono collegati.

⚠PRUDENZA

- Spegnere l'apparecchio dopo l'uso ed estrarre la spina.

ATTENZIONE

• Utilizzare l'apparecchio soltanto in ambienti interni.
• Pericolo di schiacciamento! Indossare i guanti durante la rimozione o l'applicazione della testina aspirante, dell'unità filtrante o del contenitore di raccolta.
• Pericolo di danneggiamento! Non aspirare senza filtro o con filtro danneggiato.
• Indossare i guanti quando si utilizza l'apparecchio.
• Movimentare l'apparecchio solo a passo d'uomo e, nei percorsi in pendenza, eventualmente in due.
• Assicurarsi che non fuoriesca polvere durante la sostituzione di accessori.

Apparecchi con carrello da trasporto ribaltabile (Tc)

ATTENZIONE

Pericolo di lesioni

Pericolo di schiacciamento durante il ribaltamento del serbatoio del liquido

Dopo il ribaltamento, fare innestare il bloccaggio.

Comportamento in caso di pericolo

⚠ PERICOLO

Pericolo di lesioni e di danneggiamento nell'aspirazione di materiali combustibili, in caso di cortocircuito o altri problemi elettrici

Pericolo di inalazione di gas pericolosi per la salute, pericolo di folgorazione, pericolo di ustioni.

In caso di emergenza, spegnere l'apparecchio e staccare la spina.

Collegamento elettrico

L'apparecchio può essere allacciato solo a un collegamento elettrico realizzato da un installatore elettricista in conformità alla norma IEC 60364. Per i valori allacciati vedere Dati tecnici e targhetta. L'impiego di un cavo di prolunga non è consentito.

⚠ PERICOLO

Pericolo di scossa elettrica

Pericolo di morte

Non danneggiare i cavi di collegamento elettrici, ad es. calpestandoli o passandovi sopra con un apparecchio, schiacciandoli o strappandoli.

Proteggere i cavi dal calore e dal contatto con oli e spigoli vivi.

Prima di ogni utilizzo controllare il cavo di collegamento alla rete. Non mettere in funzione l'apparecchio con il cavo danneggiato. Fare sostituire il cavo danneggiato da un elettricista.

Simboli riportati sull'apparecchio

Marcatura del livello di liquido massimo consentito

Vedi capitolo Controllo dell'indicatore di livello.

Pericolo di danneggiamento per l'apparecchio

Fuoriuscita di acqua in caso di superamento del livello massimo del liquido.

Svuotare l'apparecchio prima che venga raggiunto il livello massimo del liquido.

Descrizione dell'apparecchio

Per la figura vedi pagine dei grafici

Figura A

① Ruota orientabile con freno di stazionamento ②Marcatura livello di riempimento massimo ③ Tubo flessibile di scarico ④ Serbatoio del liquido ⑤ Archetto di spinta ⑥ Lamiera deflettrice ⑦Piccola lamiera deflettrice ⑧Filtro ⑨Testina aspirante

⑩Attacco tubo flessibile di aspirazione ⑪ Interruttore dell'apparecchio ⑫Bloccaggio testina aspirante ⑬Cavo di alimentazione ⑭ Carrello da trasporto ribaltabile (solo variante Tc) ⑮Supporto accessori ⑯Leva di sblocco (solo variante Tc)

Messa in funzione

Per la figura vedi pagine dei grafici

1. Portare l'apparecchio in posizione di lavoro.
2. Se necessario, assicurarlo con il freno di stazionamento.
3. Controllare che la testina aspirante sia montata in modo corretto.
4. Inserire il tubo flessibile di aspirazione nell'attacco tubo flessibile di aspirazione.

Figura B

1. Inserire l'accessorio desiderato sul tubo flessibile di aspirazione.

Funzionamento

Per la figura vedi pagine dei grafici

1. Inserire la spina di rete nella presa.
2. Accendere l'apparecchio tramite l'interruttore.

Figura C

Apparecchi con un motore (IVR-L...-1)

Figura D

Apparecchi con due motori (IVR-L...-2)

Nota

Esercizio con un motore

Le unità di azionamento bimotore possono funzionare anche con una sola turbina.

1. Il processo di aspirazione ha inizio.

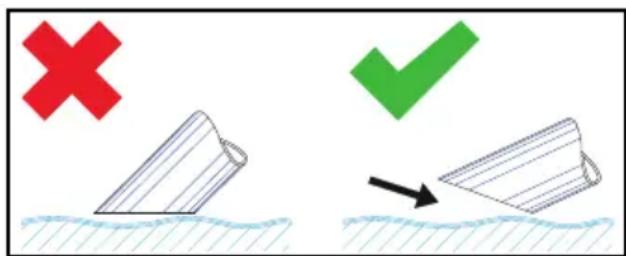

Processo di aspirazione

Per l'aspirazione di liquidi immergere l'accessorio solo per metà, in modo da alimentare una quantità d'aria sufficiente.

Controllo dell'indicatore di livello

Per la figura vedi pagine dei grafici

Figura E

Nota

La marcatura rossa sul tubo flessibile di scarico indica il livello di riempimento massimo consentito.

ATTENZIONE

Pericolo di danneggiamento per l'apparecchio

Trabocco del serbatoio del liquido a causa del riempimento in pochi secondi.

Controllare costantemente il livello di riempimento del liquido nel relativo serbatoio raccolgono grandi quantità di liquido.

Svuotamento del serbatoio del liquido

Per la figura vedi pagine dei grafici

1. Spegnere l'apparecchio e scollegarlo dall'alimentazione di corrente.
2. Guidare l'apparecchio al dispositivo di smaltimento dei liquidi.
3. Svuotare il serbatoio del liquido: a Staccare il tubo flessibile di scarico dal giunto superiore. b Posizionare il tubo flessibile di scarico sopra un contenitore di raccolta idoneo e scaricare il contenuto.
4. Smaltire o riutilizzare il contenuto secondo le disposizioni di legge.

Figura F

Svuotamento del serbatoio del liquido tramite ribaltamento

Per le figure vedi pagine dei grafici

1. Spegnere l'apparecchio e scollegarlo dall'alimentazione di corrente.
2. Guidare l'apparecchio al dispositivo di smaltimento del liquido.
3. Rimuovere la testata aspirante (vedi capitolo Rimozione della testina aspirante).
4. Staccare tutti gli accessori.
5. Preparare il serbatoio del liquido per lo svuotamento:

- Tramite dispositivo di ribaltamento Tc (solo variante Tc)

a Aprire il bloccaggio del serbatoio del liquido.

Figura G

- Tramite ribaltamento del serbatoio del liquido

Ribaltare il serbatoio del liquido.

1. Ribaltare il serbatoio con l'archetto di spinta.

Figura H

1. Smaltire o riutilizzare il contenuto secondo le disposizioni di legge.
2. Applicare la testina aspirante e bloccarla.

Pulizia del serbatoio del liquido

Per la figura vedi pagine dei grafici

Nota

I lubrorefrigeranti a base di acqua possono causare una contaminazione batterica. Durante la rimozione di depositi indossare indumenti di sicurezza adatti.

1. Svuotare il serbatoio.
2. Rimuovere i depositi nel serbatoio.
3. Smaltire i depositi nel rispetto delle norme vigenti.

Rimozione della testina aspirante

Per la figura vedi pagine dei grafici

1. Spegnere l'apparecchio e scollegarlo dalla rete elettrica.
2. Aprire il bloccaggio della testina aspirante. Figura I
3. Rimuovere la testina aspirante e metterla da parte.

Termine del funzionamento

1. Spegnere l'apparecchio tramite l'interruttore ON/OFF.
2. Svuotare e pulire il serbatoio del liquido.
3. Smontare gli accessori, pulirli e asciugarli se necessario.

Nota

Svuotare l'aspiratore dopo ogni utilizzo. Lasciare asciugare l'aspiratore con il serbatoio aperto.

Trasporto

⚠ PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento. Nel trasporto e nello stoccaggio, osservare il peso dell'apparecchio.

1. Per il trasporto in veicoli, assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.

Stoccaggio

⚠ PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento. Nel trasporto e nello stoccaggio, osservare il peso dell'apparecchio.

1. Conservare l'apparecchio solo in vani interni.

Cura e manutenzione

1. Sciacquare l'apparecchio e gli accessori a intervalli regolari con un liquido adatto e lasciare asciugare.
2. Per evitare la formazione di germi, non lasciare liquidi all'interno dell'apparecchio.
3. In caso di pause di lavoro prolungate aprire il coperchio per lasciare evaporare l'umidità residua.
4. In caso di danneggiamento sostituire il filtro.

Sostituzione del filtro

Per la figura vedi pagine dei grafici

Figura J

1. Rimuovere la testina aspirante (vedi capitolo Rimozione della testina aspirante).
2. Allentare il raccordo a vite degli anelli di serraggio.
3. Rimuovere la piccola lamiera deflettrice.
4. Estrarre il filtro e sostituirlo.
5. Inserire il nuovo filtro. Al montaggio, fare attenzione a inserire il filtro correttamente.
6. Applicare gli anelli di serraggio e avvitarli.

Guida alla risoluzione dei guasti

⚠ PERICOLO

Pericolo di lesioni

Pericolo di avvio involontario dell'apparecchio e pericolo di una scarica elettrica. Prima di eseguire qualsiasi lavoro sull'apparecchio, spegnerlo e staccare la spina.

Far eseguire tutti i controlli ed interventi ai componenti elettrici da personale specializzato.

Il motore (turbina di aspirazione) non si avvia

Nessuna tensione elettrica

• Controllare la presa e il fusibile dell'alimentazione di corrente.
• Controllare il cavo e la spina di alimentazione dell'apparecchio.

La capacità di aspirazione diminuisce

L'ugello, il tubo di aspirazione o il tubo flessibile di aspirazione sono intasati.

- Controllare ed eventualmente pulire l'ugello, il tubo di aspirazione o il tubo flessibile di aspirazione.

Il filtro è sporco.

- Pulire il filtro.

Lo svuotamento del serbatoio del liquido dura molto

Il tubo flessibile di scarico è schiacciato o intasato.

- Controllare ed eventualmente pulire il tubo flessibile di scarico.

Servizio clienti

Se non è possibile riparare il guasto occorre far controllare l'apparecchio dal servizio clienti.

Garanzia

In ogni Paese, valgono le condizioni di garanzia rilasciate dalla nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati da difetto del materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Potete trovare ulteriori informazioni sulla garanzia (se disponibili) nell'area di assistenza del sito web Kärcher locale alla voce "Download".

Dati tecnici

			IVR-L 65/12-1	IVR-L 65/12-1 Tc	IVR-L 65/24-2 Tc
Collegamento elettrico
Tensione di rete V 220-240 220-240 220-240
F	a	s	e	~	1
Frequenza di rete Hz 50-60 50-60 50-60
Grado di protezione I I I
Potenza nominale W	1200	1200	2400
Protezione di rete (lento)	A 16		16	16
Dimensioni e pesi
Tipico peso d'esercizio	kg	38	42	44
Lunghezza x larghezza x altezza	mm	718 x 526 x 1251	737 x 532 x 1326	737 x 532 x 1326
Condizioni ambientali
Temperatura ambiente	°C	+40	+40	+40

IVR-L 65/12-1

IVR-L 65/12-1 Tc

IVR-L 65/24-2 Tc

Dati sulle prestazioni dell'apparecchio

Contenuto del serbatoio I 65 65 65

Portata d'aria l/s 1 x 74 1 x 74 2 x 74

Depressione kPa

(mbar)

Diametro nominale tubo flessibile di aspirazione

23 (230) 23 (230) 23 (230)

DN50 DN50 DN50

Valori rilevati secondo EN 60335-2-69

Valore di vibrazione mano-braccio m/s 2

Incertezza K m/s 2

Livello di pressione acustica L_pA dB(A)

Incertezza K_pA dB(A)

Cavo di alimentazione

Cavo di rete H07BG-F mm ²

Numero componenti (EU)

Lunghezza cavo m

Con riserva di modifiche tecniche.

3× 1,5 3× 1,5 3× 1,5

Con la presente dichiariamo che il prodotto sotto indicato è conforme alle disposizioni pertinenti delle direttive e dei regolamenti elencati. In caso di modifiche apportate al prodotto senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Aspiratore a secco

Prodotto: Aspiratore a secco e aspiraliquidi

Tipo: 9.990-xxx

Nome e indirizzo

Responsabile della documentazione:

A. Haag

Kärcher Industrial Vacuuming GmbH

Direttive e regolamenti

2006/42/CE (+2009/127/EG)

2014/30/UE

2011/65/UE

Norme armonizzate applicate

EN 55014-2: 2015

EN 55014-1: 2017 + A11: 2020

EN 60335-1

EN 60335-2-69

EN IEC 61000-3-2: 2019

EN 61000-3-3: 2013 + A1: 2019

EN 61000-3-11: 2000

EN 62233: 2008

EN IEC 63000: 2018

Waldstetten, 2024/12/01

I firmatari agiscono per incarico e con delega della direzione.

Kärcher Industrial Vacuuming GmbH
