KP2-3/4 - Mandrino per trapano Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mandrino autocentrante a 4 griffe
Marchio	Vevor
Modello	KP2-3/4 (anche KP96, KP965)
Diametro del mandrino	70 mm (per KP2-3/4)
Precisione geometrica	Scostamento radiale ≤ 0,005 mm, scostamento assiale ≤ 0,005 mm
Scostamento radiale del mandrino	≤ 0,15 mm
Scostamento assiale del mandrino	≤ 0,15 mm
Scostamento radiale della barra di prova	α ≤ 0,4 (L=50 mm)
Numero di griffe	4
Tipo di serraggio	Autocentrante a chiave
Funzioni principali	Serraggio interno ed esterno; tenuta di pezzi rotondi e quadrati; centro cavo per foratura; utilizzo orario e antiorario
Materiale del corpo	Acciaio temprato
Accessori forniti	Set di griffe (tonde, a coda di rondine, a gradini, piatte); chiave a brugola a T; viti per legno; mandrino a chiave; adattatore filettato
Istruzioni di sicurezza	Uso obbligatorio degli occhiali; non indossare guanti o gioielli; scollegare la macchina prima della regolazione; non utilizzare sotto l'effetto di droghe o alcol
Manutenzione	Oliare regolarmente la voluta; pulire la polvere dalle griffe e dalla voluta
Velocità massima raccomandata	80-100 giri/min per pezzi di diametro 200-250 mm
Riparabilità	Ricambi disponibili: griffe, adattatori, chiavi, viti
Produttore	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Cina
Importatore (UE)	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Frankfurt am Main
Importatore (UK)	YH CONSULTING LIMITED

Domande frequenti - KP2-3/4 Vevor

Come installare il mandrino KP2-3/4 sul mio tornio per legno?

Scegliere l'adattatore filettato adatto al mandrino del tornio. Inserire l'adattatore nel corpo del mandrino, quindi avvitare l'insieme sul mandrino del tornio. Assicurarsi che l'adattatore sia saldamente posizionato contro la spalla del mandrino. Consultare il rivenditore per l'adattatore necessario.

Quali tipi di griffe sono inclusi e a cosa servono?

Il mandrino viene fornito con quattro set di griffe: griffe tonde (per il serraggio di piccoli pezzi tramite espansione), griffe a coda di rondine (per tenere le ciotole), griffe a gradini e griffe piatte. Ogni set consente diverse applicazioni di serraggio.

Qual è la velocità consigliata per iniziare la tornitura?

Per un pezzo di diametro 200-250 mm e spessore 40-50 mm, utilizzare una velocità di 80-100 giri/min. Iniziare sempre alla velocità più bassa e non superare la velocità consentita indicata nel manuale.

Come mantenere il mandrino per garantirne la longevità?

Spruzzare regolarmente olio nella voluta e azionare il mandrino a chiave su tutta la gamma di movimento. Ispezionare frequentemente l'accumulo di polvere nella voluta e nelle griffe, e pulire se necessario. Ciò mantiene un movimento facile e preciso.

Quali precauzioni di sicurezza devo osservare?

Indossare sempre protezioni per gli occhi. Non indossare guanti, cravatte o gioielli larghi. Assicurarsi che tutte le protezioni siano in posizione prima di avviare. Scollegare la macchina prima di qualsiasi riparazione o regolazione. Non lavorare sotto l'effetto di droghe o alcol.

Posso usare il mandrino per il serraggio esterno ed interno?

Sì, il mandrino autocentrante a 4 griffe consente sia il serraggio esterno (tramite le griffe) che il serraggio interno (tramite espansione in una cavità). Per il serraggio interno, realizzare una cavità di almeno 5-10 mm di profondità nel pezzo.

Cosa fare se le griffe non scorrono facilmente?

Un movimento difficile è normale all'inizio a causa delle tolleranze strette. Con l'uso regolare e la lubrificazione con olio, il movimento diventerà più fluido. Se il problema persiste, controllare che non ci sia polvere accumulata nella voluta.

Il mandrino può essere utilizzato su qualsiasi tipo di tornio per legno?

Sì, a condizione di scegliere l'adattatore filettato corrispondente al mandrino del tornio. Consultare il rivenditore per selezionare l'adattatore appropriato. L'adattatore deve essere avvitato saldamente nel corpo del mandrino.

Qual è la capacità massima di serraggio del mandrino?

Il diametro del mandrino è di 70 mm per il modello KP2-3/4. Le griffe a coda di rondine offrono un'estensione di circa 25 mm oltre la loro dimensione specificata. Per pezzi pesanti o sbilanciati, utilizzare gli anelli piatti anziché il mandrino a vite.

Come preparare un pezzo per la tornitura con questo mandrino?

Per una ciotola, preparare un pezzo di diametro 200-250 mm e spessore 40-50 mm. Praticare un foro di diametro 7-8 mm e profondità 25 mm al centro per il fissaggio. Assicurarsi che il pezzo sia il più rotondo possibile e scegliere la velocità appropriata prima di iniziare.

MANUALE UTENTE KP2-3/4 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

MANDRINO AUTOCENTRANTE A 4 GRIFFE PER LEGNO

MODELLO: KP2-3/4, KP96, KP965

Precisione della geometria (mm)

Diagramma di test	Elemento di prova	Diametro del mandrino
		70	96
	a.Crollatura radialeb.Crollatura assiale	un:0,005b:0,005
	Radiale esaurimento di mandrino	≤slant 0,15	≤slant 0,15
	Assiale esaurire Di mandrino	≤slant 0,15	≤slant 0,15
	Radiale esaurimento della barra di prova	≤slant 0,4 L=50	≤slant 0,4 L=50 (75)

DESCRIPTION

Questo mandrino è un mandrino autocentrante a 4 griffe che sfrutta la precisione, la semplicità e l'affidabilità dei mandrini ingegneristici.

Questo mandrino è autocentrante, afferra internamente ed esternamente, trattiene pezzi tondi e quadrati, ha un centro cavo in modo che la foratu possa essere eseguita da entrambe le estremità e può essere azionato in senso orario o antiorario.

Questo materiale conferisce ai mandrini una maggiore durevolezza, garantendo una durata maggiore e una finitura di alta qualità.

PACKING LIST

(KP2-3/4, KP96)

Mandrino autocentrante a 1,4 griffe....

2. Accessorio

Vite di legno 1 pz

Chiave a brugola a T 1

Mandrino per chiave ....

Adattatore 1

3. Istruzione

....1 pz

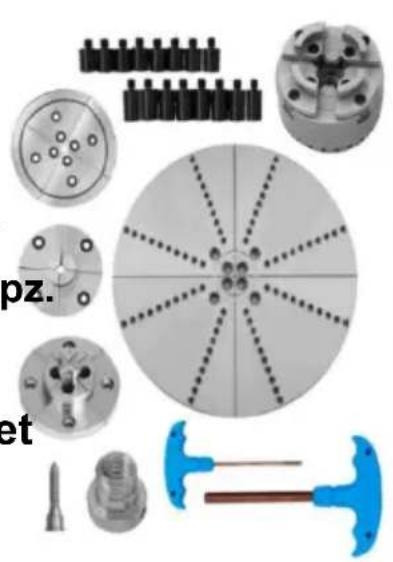

KP965
Vite di legno ..... 1 pz
Chiave a brugola a T .... 1
Mandrino per chiavi ....
Adattatore ... 1
Grande mascella rotonda (4 pezzi) ....
Pin Jaw (4 pezzi) 1 set
Gradino mascellare (4 pezzi) ....
Mascella piatta (4 pezzi) .... 1
Perno 16 pz.

Mandrino autocentrante a 1,4 griffe

2. Accessorio

1. Leggere e comprendere il manuale di istruzioni prima di utilizzare il tornio per legno.
   2.. Indossare sempre protezioni per gli occhi.
2. Non indossare guanti, cravatte, gioielli o abiti larghi.
3. Non operare senza le protezioni installate.
4. Prima di installare la piastra frontale, preparare il pezzo in lavorazione
5. Non montare un pezzo in lavorazione spaccato o contenente un nodo.
6. Serrare tutti i dispositivi di bloccaggio prima di procedere all'operazione
7. Ruotare manualmente il pezzo in lavorazione prima di applicare

corrente.

1. Utilizzare la velocità più lenta quando si inizia a lavorare un nuovo pe e non superare la velocità consentita.
2. Scollegare la macchina dalla fonte di alimentazione prima di effettuare riparazioni o regolazioni.
3. Non utilizzare il prodotto sotto l'effetto di droghe, alcol o medicinali.
4. Rimuovere il supporto utensile prima di carteggiare o lucidare.

Non rientra negli scopi di questo manuale descrivere tutte le tecniche di tornitura possibili con il mandrino a 4 griffe. Si raccomanda ai tornitori principianti di frequentare un corso di istruzione affidabile e di fare riferimento a uno dei tanti libri disponibili sulle tecniche di tornitura.

Il mandrino a 4 griffe si adatta a un'ampia g di mandrini per torni dimensioni. Ciò avviene modificando il Adattatore filettato . Il vostro rivenditore vi consiglierà l' adattatore necessar per il vostro tornio. Controllare che l' adattato sia ben avvitato nel corpo del mandrino e qu avvitare il mandrino assemblato sul mandrino tornio. L'adattatore deve essere saldamente posizionato contro il spalla del mandrino del tornio.

Il mandrino a vite viene utilizzato per montare piccoli, pezzi incrociati.

Queste ganasce vengono utilizzate per l'espansione in piccole cavità e pe la tenuta salda di lavori di fuso fini, come orecchini, pezzi degli scacchi, Per trasformare articoli molto piccoli, le ganasce possono essere svitate e possono essere utilizzate solo le ganasce di supporto.

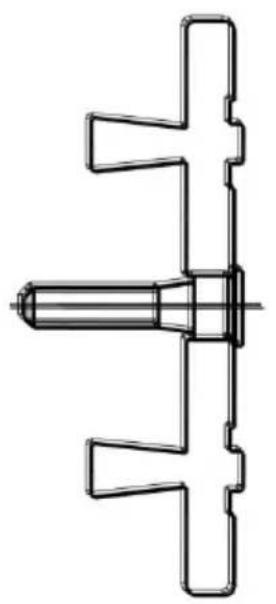

DOVETAIL JAWS

Le ganasce a coda di rondine sono progettate per montare le ciotole

espandendosi in una cavità o serrandosi su un rubinetto. La dimensione indicata è la misura esterna della faccia della ganascia quando è completamente chiusa. Le ganasce a coda di rondine forniscono circa 25 mm di espansione oltre la loro dimensione specificata.

KEY CHUCK

I mandrini a 4 griffe consentono il serraggio con una sola mano insieme un'enorme potenza di presa fornita dal rapporto 6 a 1 della spirale. La parte posteriore completamente chiusa assicura un'azione uniforme e fluida impedendo a polvere e detriti di entrare nella spirale del mandrino. Il mandrino autoserrante è imbattibile quando si tratta di forza di tenuta. Le sue dimensioni compatte lo rendono ideale per l'uso su torni con capacità di 300 mm o inferiore.

Il mandrino base include: corpo del mandrino, set di ganasce a coda di rondine; chiave a brugola a T; punta a vite; mandrino a chiave ; adattato appropriato per il tornio e manuale dell'utente.

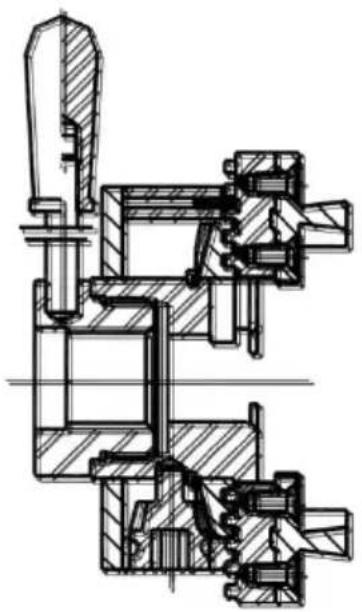

1. Chiave a brugola a T 2. Vite 3. Coperchio 4. Cacciavite

2. Adattatore 6. Anello elastico 7. Anello di scorrimento 8.

Mandrino chiave

9.Pignone 10. Spilla 11. Spillo da forno 12. Corpo

del mandrino

13.Ganasce di supporto 14.mascelle 15. Vite a testa

svasata

1 6. Chiave a brugola a T 17. Vite per legno

CLAMP-MODE

Con questa applicazione il pezzo in lavorazione viene trattenuto dalle ganasce. Per ottenere una buona tenuta, premere con forza l'estremità della ciotola contro le ganasce. Fissare il pezzo in lavorazione alla vite o una piastra frontale. Quando si esegue la pre-tornitura di ciotole in legno verde, è possibile farlo tra i centri o con un mandrino girevole. Per prima cosa, realizzare un incavo a coda di rondine profondo da 5 a 10 mm.

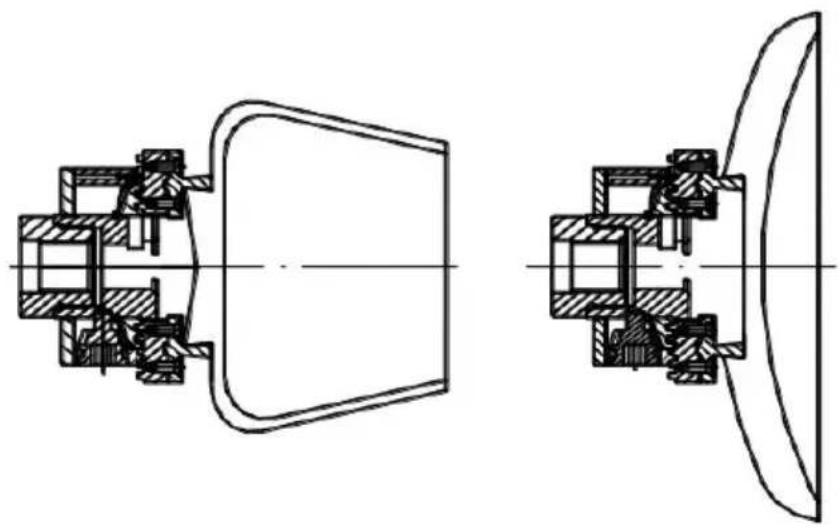

EXPANSION MODE

Per questa applicazione, un incavo viene trasformato nel pezzo da lavorare. La profondità della rientranza dipende dall'attuale dimensioni de pezzo in lavorazione e tipo di legname utilizzato. La profondità minima dovrebbe essere compresa tra 5 mm e 10 mm.

Il mandrino è progettato con tolleranze ridotte e inizialmente potrebbe risultare rigido da utilizzare. Con l'uso il movimento sarà più facile. Per mantenere un'azione facile della mascella, Spruzzare regolarmente l'olio

nella spirale e far funzionare il mandrino della chiave attraverso l'intera gamma di movimento. Ispezionare regolarmente il mandrino per verificare che non vi sia accumulo di polvere nella spirale e nelle ganasce. Pulire necessario.

BEGINNER'S HINTS

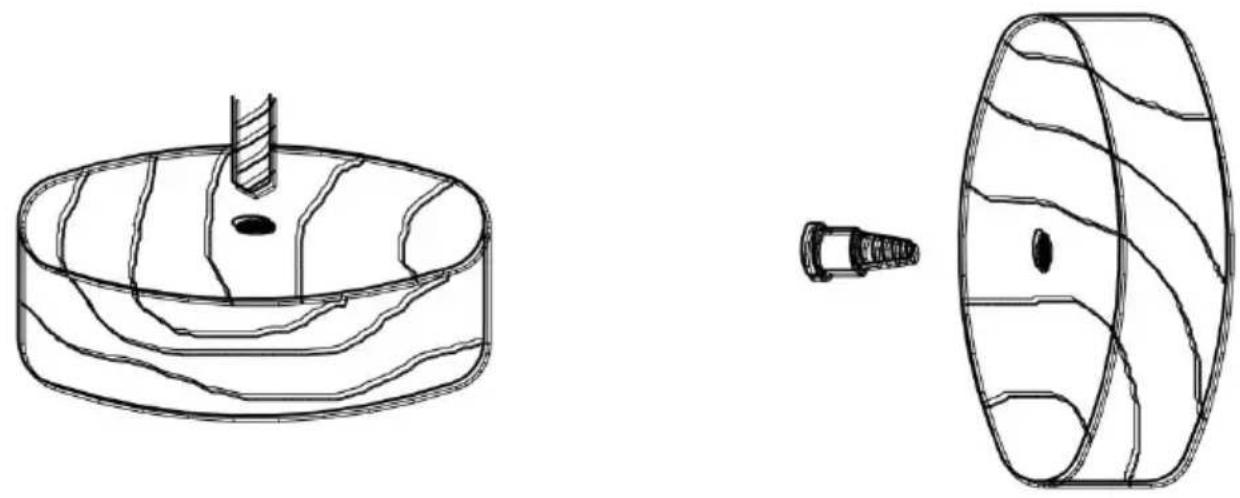

Preparare il pezzo da lavorare nel modo seguente:

200-250mm di diametro, 40-50mm di spessore; Giri/min 80-100

1. Praticare un foro profondo 25 mm e con un diametro di 7-8 mm. forc centro del pezzo in lavorazione (evitare di forare la venatura finale, menc aderenza).
2. Assicurarsi che il pezzo da lavorare sia il più rotondo possibile.
3. Scegliere la velocità appropriata prima di avviare il tornio.
4. Avvitare con forza il pezzo da lavorare contro le ganasce.
5. I pezzi pesanti o non bilanciati non devono essere fissati direttamente mandrino. Utilizzare invece gli anelli frontali.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.
