KP2-3/4 - Mandrin de perceuse Vevor - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Mandrin autocentrant à 4 mors
Marque	Vevor
Modèle	KP2-3/4 (également KP96, KP965)
Diamètre du mandrin	70 mm (pour KP2-3/4)
Précision géométrique	Faux-rond rayon ≤ 0,005 mm, faux-rond axial ≤ 0,005 mm
Radial épuisement de mandrin	≤ 0,15 mm
Axial épuisement de mandrin	≤ 0,15 mm
Radial épuisement de la barre d'essai	α ≤ 0,4 (L=50 mm)
Nombre de mors	4
Type de serrage	Autocentrant par clé
Fonctions principales	Serrage intérieur et extérieur ; maintien de pièces rondes et carrées ; centre creux pour perçage ; utilisation horaire et antihoraire
Matériau du corps	Acier trempé
Accessoires fournis	Jeu de mâchoires (rondes, à broche, étagées, plates) ; clé Allen en T ; vis à bois ; mandrin à clé ; adaptateur fileté
Consignes de sécurité	Port de lunettes obligatoire ; ne pas porter de gants ou bijoux ; débrancher la machine avant réglage ; ne pas utiliser sous influence de drogues ou alcool
Entretien	Huiler régulièrement la volute ; nettoyer la poussière des mâchoires et de la volute
Vitesse maximale recommandée	80-100 tr/min pour pièces de 200-250 mm de diamètre
Réparabilité	Pièces détachées disponibles : mâchoires, adaptateurs, clés, vis
Fabricant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Chine
Importateur (UE)	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Frankfurt am Main
Importateur (UK)	YH CONSULTING LIMITED

FOIRE AUX QUESTIONS - KP2-3/4 Vevor

Comment installer le mandrin KP2-3/4 sur mon tour à bois ?

Choisissez l'adaptateur fileté adapté à la broche de votre tour. Insérez l'adaptateur dans le corps du mandrin, puis vissez l'ensemble sur la broche du tour. Assurez-vous que l'adaptateur est fermement placé contre l'épaulement de la broche. Consultez votre revendeur pour l'adaptateur requis.

Quels types de mâchoires sont inclus et à quoi servent-elles ?

Le mandrin est livré avec quatre jeux de mâchoires : mâchoires rondes (pour le serrage de petites pièces par expansion), mâchoires à queue d'aronde (pour maintenir les bols), mâchoires étagées et mâchoires plates. Chaque jeu permet différentes applications de serrage.

Quelle est la vitesse recommandée pour débuter le tournage ?

Pour une pièce de 200 à 250 mm de diamètre et 40 à 50 mm d'épaisseur, utilisez une vitesse de 80 à 100 tr/min. Commencez toujours à la vitesse la plus lente et ne dépassez pas la vitesse autorisée indiquée dans la notice.

Comment entretenir le mandrin pour garantir sa longévité ?

Vaporisez régulièrement de l'huile dans la volute et actionnez le mandrin à clé sur toute sa plage de mouvement. Inspectez fréquemment l'accumulation de poussière dans la volute et les mâchoires, et nettoyez si nécessaire. Cela maintient un mouvement facile et précis.

Quelles précautions de sécurité dois-je observer ?

Portez toujours une protection oculaire. Ne portez pas de gants, de cravates ou de bijoux amples. Assurez-vous que toutes les protections sont en place avant de démarrer. Débranchez la machine avant toute réparation ou réglage. Ne travaillez pas sous l'influence de drogues ou d'alcool.

Puis-je utiliser le mandrin pour le serrage extérieur et intérieur ?

Oui, le mandrin autocentrant à 4 mors permet à la fois le serrage extérieur (par les mors) et le serrage intérieur (par expansion dans un évidement). Pour le serrage intérieur, réalisez un évidement d'au moins 5 à 10 mm de profondeur dans la pièce.

Que faire si les mâchoires ne coulissent pas facilement ?

Un mouvement difficile est normal au début en raison des tolérances serrées. Avec une utilisation régulière et une lubrification à l'huile, le mouvement deviendra plus fluide. Si le problème persiste, vérifiez qu'il n'y a pas de poussière accumulée dans la volute.

Le mandrin peut-il être utilisé sur tout type de tour à bois ?

Oui, à condition de choisir l'adaptateur fileté correspondant à la broche de votre tour. Consultez votre revendeur pour sélectionner l'adaptateur approprié. L'adaptateur doit être fermement vissé dans le corps du mandrin.

Quelle est la capacité maximale de serrage du mandrin ?

Le diamètre du mandrin est de 70 mm pour le modèle KP2-3/4. Les mâchoires à queue d'aronde offrent une extension d'environ 25 mm au-delà de leur taille spécifiée. Pour les pièces lourdes ou déséquilibrées, utilisez les anneaux de plaque frontale plutôt que le mandrin à vis.

Comment préparer une pièce pour le tournage avec ce mandrin ?

Pour un bol, préparez une pièce de 200-250 mm de diamètre et 40-50 mm d'épaisseur. Percez un trou de 7-8 mm de diamètre et 25 mm de profondeur au centre pour la fixation. Assurez-vous que la pièce est aussi ronde que possible et choisissez la vitesse appropriée avant de démarrer.

MODE D'EMPLOI KP2-3/4 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

MANDRIN À BOIS AUTOCENTRANT À 4 MORS

MODÈLE : KP2-3/4, KP96, KP965

Précision géométrique (mm)

Diagramme de test	Élément de tes	Diamètre du mandrin
		70	96
	a.Faux- rond rayonb.Faux-rond axial	a:0,005b:0,005
	Radial épuisement de mandrin	≤0,15	≤ 0,15
	Axial s'épuiser de mandrin	≤ 0,15	≤ 0,15
	Radial épuisement de la barre d'essai	α ≤ 0,4L=50	α ≤ 0,4L=50 (75)

DESCRIPTION

Ce mandrin est un mandrin autocentrant à 4 mâchoires utilisant la précision, la simplicité et la fiabilité du mandrin d'ingénierie.

Ce mandrin est autocentrant ; saisit à l'intérieur et à l'extérieur ; peut maintenir des pièces rondes et carrées ; possède un centre creux pour le perçage puisse être effectué à partir de l'une ou l'autre extrémité ; et peut être utilisé dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre.

Fabriqués à partir de, cela donne aux mandrins une plus grande durabilité garantissant une durée de vie plus longue et une finition de haute qualité qui est moindre.

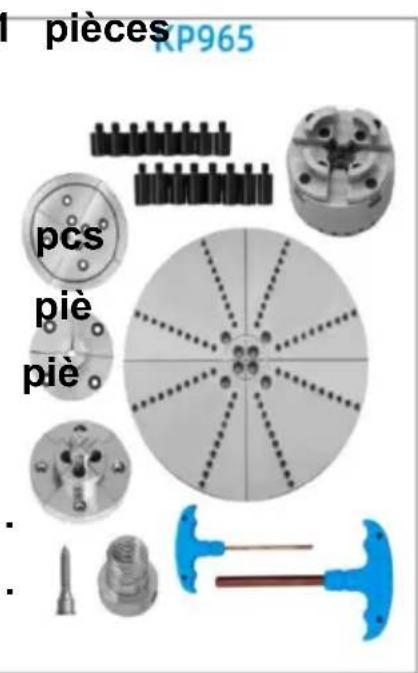

PACKING LIST

(KP2-3/4, KP96)

Mandrin autocentrant à 1,4 mors....1 pi

2.Accessoire

Vis à bois 1 pièce

Clé Allen en T 1 p

Mandrin à clé ....1 pi

Adaptateur ....1

Mandrin autocentrant à 1,4 mors .....

2.Accessoire

Vis à bois .... 1 pcs

Clé Allen en T .... 1

Mandrin à clé 1

Adaptateur ... 1

Grande mâchoire ronde (4 pièces) ....

Mâchoire à broche (4 pièces) ....

Mâchoire étagée (4 pièces) ....

Mâchoire plate (4 pièces) ....

Goujon 10

3. Instruction

SAFETY PRECAUTIONS

1. Lisez et comprenez le manuel d' instructions avant d' utiliser le tour à bois.
2. Portez toujours une protection pour les yeux.
3. Ne portez pas de gants, de cravates, de bijoux ou de vêtements amp
4. Ne pas utiliser l'appareil sans protections en place.

5. Ébauchez la pièce avant d'installer la plaque frontale.

6. Ne montez pas une pièce fendue ou contenant un nœud.

7. Serrez tous les verrous avant de commencer l'opération.
8. Faites tourner la pièce à la main avant de mettre sous tension.
9. Utilisez la vitesse la plus lente lorsque vous démarrez une nouvelle pièce et ne dépassez pas la vitesse autorisée.
10. Débranchez la machine de la source d' alimentation avant d' effectuer

des réparations ou des réglages.

1. Ne pas utiliser l'appareil sous l'influence de drogues, d'alcool ou de médicaments.
   12.Retirez le porte-outil avant le ponçage ou le polissage.

Il n'entre pas dans le cadre de ce manuel de décrire toutes les techniques de tournage possibles avec le mandrin à 4 mors. Il est recommandé aux débutants de suivre un cours de formation réputé et de se référer à l'un des nombreux ouvrages disponibles sur les techniques de tournage.

Le mandrin à 4 mors s'adapte à une large g de broches de tour tailles. Cela se fait en changeant le Adaptateur fileté . Votre revende vous conseillera sur l' adaptateur requis pour votre tour. Vérifiez que l' adaptateur est bien dans le corps du mandrin, puis vissez le ma assemblé sur la broche du tour. L'adaptateur être fermement placé contre le épaulement de broche de tour.

Le mandrin à vis est utilisé pour monter de petits, pièces à contre-fil.

Mandrin autocentrant à 4 mors

25MM JAWS

Ces mâchoires sont utilisées pour l'expansion dans de petits recoins et pour le maintien ferme de pièces de broche fines, comme des boucles d'oreilles, pièces d'échecs, etc.. Pour tourner de très petits articles, les mâchoires peuvent être dévissées et seules les mâchoires de support peuvent être utilisées.

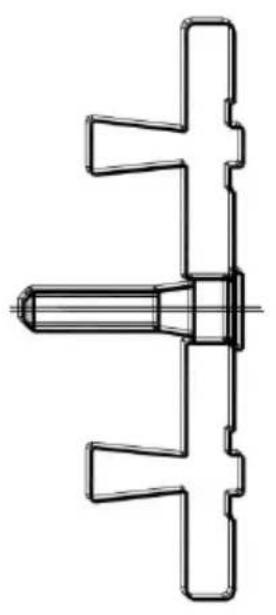

DOVETAIL JAWS

Les mâchoires à queue d'aronde sont conçues pour le montage de bols s'élargissant dans un évidement ou en se serrant sur un tourillon. La tail indiquée correspond à la mesure extérieure de la face de la mâchoire lorsqu'elle est complètement fermée. Les mâchoires à queue d'aronde offrent une extension d'environ 25 mm au-delà de leur taille spécifiée.

KEY CHUCK

Les mandrins à 4 mors permettent un serrage à une main ainsi qu'une puissance de préhension considérable fournie par le rapport de 6 à 1 de spirale. Le dos totalement fermé assure une action constante et fluide en empêchant la poussière et les débris de pénétrer dans la spirale du mandrin.

Le mandrin à clé est imbattable en termes de puissance de maintien. Sa taille compacte le rend idéal pour une utilisation sur des tours d'une capacité de 300 mm ou moins.

Le mandrin de base comprend : un corps de mandrin, un jeu de mâcho à queue d'aronde ; une clé Allen à barre en T ; une pointe de vis ; un mandrin à clé ; un adaptateur approprié pour s'adapter à votre tour et u manuel du propriétaire.

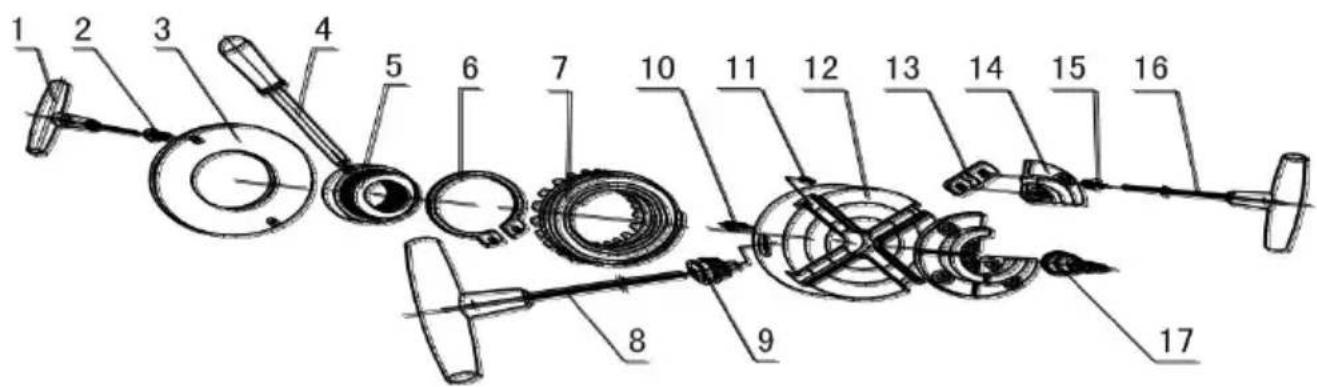

1. Clé Allen en T 2. Vis 3. Couvercle 4. Tournevis
2. Adaptateur 6. Circlip 7. Bague de défilement 8.

Mandrin à clé

9.Pignon 10.Pin 11.Rouleau à pâtisserie 12.

Corps du mandrin

13.Mâchoire de support 14.mâchoires 15. Vis à tête fraisée

1 6. Clé Allen à barre en T 17. Vis à bois

CLAMP-MODE

Avec cette application, la pièce est maintenue par les mâchoires. Pour obtenir une bonne tenue, appuyez fermement l'extrémité du bol contre les mâchoires. Fixez la pièce à la vis ou sur une plaque frontale. Lors du pré-tournage de bols à partir de bois vert, il est possible de le faire entre les centres ou avec un mandrin pivotant. Réalisez d'abord une empreinte en queue d'aronde de 5 à 10 mm de profondeur.

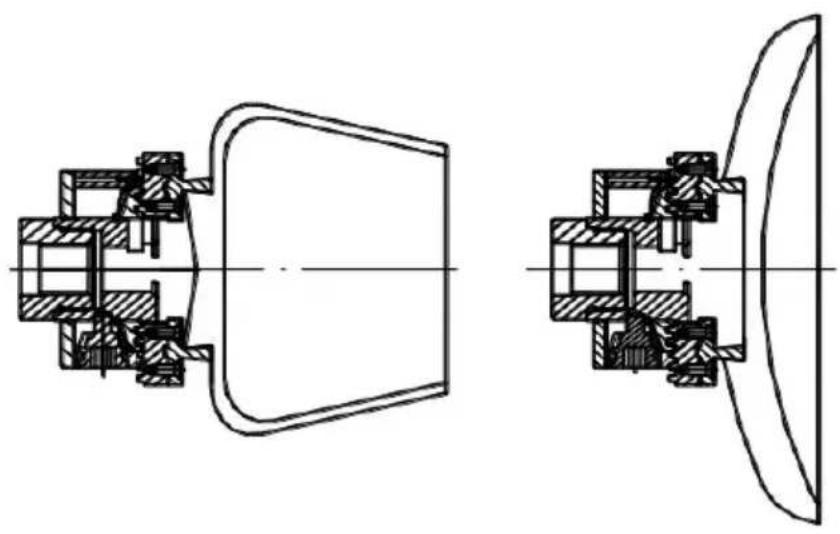

EXPANSION MODE

Pour cette application, un évidement est transformé en pièce à usiner. La profondeur de l'évidement dépend de la réel la taille de la pièce ainsi qu' le type de bois utilisé. La profondeur minimale doit être de 5 à 10 mm

Le mandrin est conçu pour des tolérances serrées et peut initialement été difficile à utiliser. Avec l'utilisation, le mouvement sera plus facile. Pour maintenir une action facile de la mâchoire, vaporisez régulièrement de l'huile dans la volute et faites fonctionner le mandrin à clé sur toute sa plage de mouvement. Inspectez régulièrement le mandrin pour détecter toute accumulation de poussière dans la volute et les mâchoires. Nettoyez-le si nécessaire.

BEGINNER'S HINTS

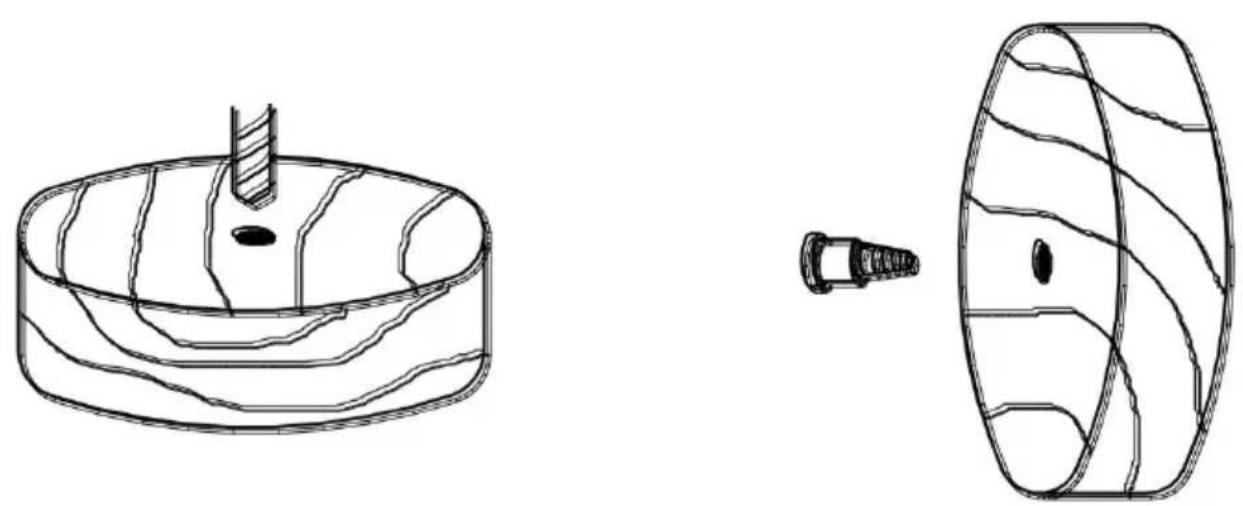

Préparez le wok de la manière suivante :

200-250 mm de diamètre, 40-50 mm d'épaisseur ; 80-100 tr/min

1. Percez un trou de 25 mm de profondeur et de 7 à 8 mm de diamètre trou au centre de la pièce (éviter de percer le bois final, moins d'adhérence).
2. Assurez-vous que la pièce à travailler est aussi ronde que possible.
3. Choisissez la vitesse appropriée avant de démarrer le tour.
4. Vissez fermement la pièce contre les mâchoires.
5. Les pièces lourdes ou déséquilibrées ne doivent pas être fixées directement sur le mandrin à vis. Utilisez plutôt les anneaux de la plaque frontale.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheir Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
