Producttype	4-klauw zelfcentrerende boorkop
Merk	Vevor
Model	KP2-3/4 (ook KP96, KP965)
Diameter boorkop	70 mm (voor KP2-3/4)
Geometrische precisie	Radiale slag ≤ 0,005 mm, axiale slag ≤ 0,005 mm
Radiale slag boorkop	≤ 0,15 mm
Axiale slag boorkop	≤ 0,15 mm
Radiale slag teststang	α ≤ 0,4 (L=50 mm)
Aantal klauwen	4
Type opspanning	Met sleutel zelfcentrerend
Hoofdfuncties	Binnen- en buitenopslag ; vasthouden van ronde en vierkante werkstukken ; hol midden voor boren ; gebruik met de klok mee en tegen de klok in
Lichaamsmateriaal	Gehard staal
Meegeleverde accessoires	Set klauwen (rond, voor spantang, getrapt, vlak) ; inbussleutel ; houtschroeven ; boorkopsleutel ; schroefdraadadapter
Veiligheidsinstructies	Draag een veiligheidsbril ; draag geen handschoenen of sieraden ; koppel de machine los voor afstelling ; niet gebruiken onder invloed van drugs of alcohol
Onderhoud	Smeer de spiraal regelmatig ; verwijder stof van klauwen en spiraal
Aanbevolen maximumsnelheid	80-100 toeren/min voor werkstukken met diameter 200-250 mm
Repareerbaarheid	Reserveonderdelen beschikbaar: klauwen, adapters, sleutels, schroeven
Fabrikant	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (EU)	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Frankfurt am Main
Importeur (VK)	YH CONSULTING LIMITED

Veelgestelde vragen - KP2-3/4 Vevor

Hoe installeer ik de boorkop KP2-3/4 op mijn draaibank?

Kies de juiste schroefdraadadapter voor de spindel van uw draaibank. Plaats de adapter in het lichaam van de boorkop en schroef het geheel op de spindel. Zorg dat de adapter stevig tegen de spindelaanslag zit. Raadpleeg uw dealer voor de benodigde adapter.

Welke soorten klauwen zijn inbegrepen en waarvoor dienen ze?

De boorkop wordt geleverd met vier sets klauwen: ronde klauwen (voor het opspannen van kleine werkstukken door uitzetten), zwaluwstaartklauwen (voor het vasthouden van kommen), getrapte klauwen en platte klauwen. Elke set biedt verschillende opspanningsmogelijkheden.

Wat is de aanbevolen snelheid om te beginnen met draaien?

Gebruik voor een werkstuk met een diameter van 200 tot 250 mm en een dikte van 40 tot 50 mm een snelheid van 80 tot 100 toeren/min. Begin altijd met de laagste snelheid en overschrijd niet de toegestane snelheid zoals aangegeven in de handleiding.

Hoe onderhoud ik de boorkop voor een lange levensduur?

Spuit regelmatig olie in de spiraal en beweeg de boorkop met de sleutel over het volledige bereik. Controleer regelmatig op stofophoping in de spiraal en klauwen en reinig indien nodig. Dit zorgt voor een soepele en nauwkeurige beweging.

Welke veiligheidsmaatregelen moet ik nemen?

Draag altijd een veiligheidsbril. Draag geen handschoenen, dassen of losse sieraden. Zorg dat alle beschermingen op hun plaats zijn voordat u start. Koppel de machine los voor reparatie of afstelling. Werk niet onder invloed van drugs of alcohol.

Kan ik de boorkop gebruiken voor zowel buiten- als binnenopslag?

Ja, de 4-klauw zelfcentrerende boorkop biedt zowel externe opslag (via de klauwen) als interne opslag (door uitzetting in een uitsparing). Maak voor interne opslag een uitsparing van ten minste 5 tot 10 mm diep in het werkstuk.

Wat te doen als de klauwen niet soepel bewegen?

Stugge beweging is normaal in het begin vanwege de strakke toleranties. Bij regelmatig gebruik en olie-smering wordt de beweging soepeler. Als het probleem aanhoudt, controleer dan of er stof in de spiraal zit.

Kan de boorkop op elk type houtdraaibank worden gebruikt?

Ja, mits u de juiste schroefdraadadapter kiest die past op de spindel van uw draaibank. Raadpleeg uw dealer voor de juiste adapter. De adapter moet stevig in het lichaam van de boorkop worden geschroefd.

Wat is de maximale opspancapaciteit van de boorkop?

De diameter van de boorkop is 70 mm voor model KP2-3/4. De zwaluwstaartklauwen bieden een verlenging van ongeveer 25 mm voorbij hun opgegeven maat. Gebruik voor zware of ongebalanceerde werkstukken de plaatringen in plaats van de schroefboorkop.

Hoe bereid ik een werkstuk voor op het draaien met deze boorkop?

Bereid voor een kom een werkstuk voor van 200-250 mm diameter en 40-50 mm dik. Boor een gat van 7-8 mm diameter en 25 mm diep in het midden voor bevestiging. Zorg dat het werkstuk zo rond mogelijk is en kies de juiste snelheid voordat u begint.

GEBRUIKSAANWIJZING KP2-3/4 Vevor

Schema van test	Testartikel	Klauwdiameter
		70	96
	a.Radiale uitloopb.Axiale uitloop	een:0.005b:0.005
	Radiaaluitputting vanklauw	0,15	0,15
	Axiaaluitlopen vanklauw	0,15	0,15
	Radiaaluitlopen vantestbalk	α 0,4 Lengte = 50	α 0,4 L=50 (75)

DESCRIPTION

Deze klauwplaat is een 4-klauwplaat die zelfcentrerend is en de precisie, eenvoud en betrouwbaarheid van de technische klauwplaat benut.

Deze klauwplaat is zelfcentrerend, grijpt zowel inwendig als uitwendig, houdt ronde en vierkante stukken vast, heeft een holle kern zodat er van beide kanten doorgeboord kan worden en kan met de klok mee of tegen de klok in worden gebruikt.

Doordat ze hiervan zijn gemaakt, zijn de klauwplaten duurzamer, wat zorgt voor een langere levensduur en een hoogwaardige afwerking.

PAKLIJST

(KP2-3/4, KP96)

1. 4-kaak zelfcentrerende klauwplaat...... 2. Accessoire

Houten schroef 1 st.

T-sleutel inbussleutel 1

Sleutelboorkop ....

Adapter 1 st.

1. Instructie

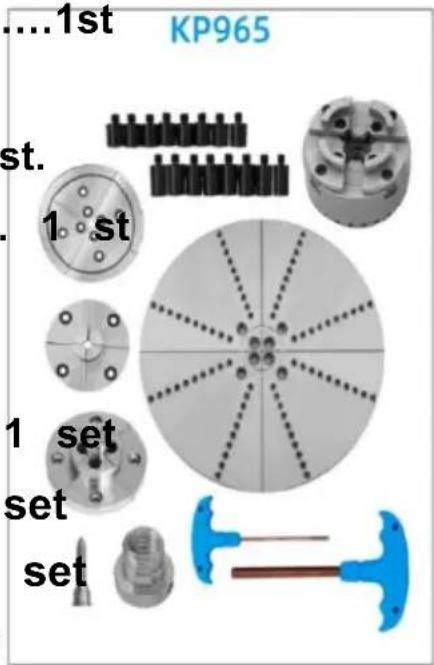

1. 4-klauw zelfcentrerende klauwplaat ....1 st.

2. Accessoire

Houten schroef ..... 1 st.

T-bar inbussleutel

Sleutelklem 1 st.

Adapter 1 st.

Grote ronde kaak (4 stuks)

Pin Jaw (4 stuks) 1

Stapbek (4 stuks) 1

Platte Kaak (4 stuks) 1 st.

Stud 16 stuks

1. Lees en begrijp de gebruiksaanwijzing voordat u de houtdraaibank bedient. 2. Draag altijd een oogbescherming.
2. Draag geen handschoenen, stropdassen, sieraden of losse kleding.
3. Gebruik de machine niet zonder dat de beschermingsmiddelen op hun plaats zitten.
4. Maak het werkstuk ruw voordat u de frontplaat monteert.
5. Monteer geen gespleten werkstuk of werkstuk met een knoop.
6. Draai alle vergrendelingen vast voordat u het apparaat bedient.
7. Draai het werkstuk met de hand voordat u de stroom inschakelt.
8. Gebruik de laagste snelheid wanneer u met een nieuw werkstuk begint en overschrijd de toegestane snelheid niet.
9. Koppel de machine los van de stroombron voordat u reparaties of aanpassingen uitvoert.
10. Gebruik de machine niet onder invloed van drugs, alcohol of medicijnen.
11. Verwijder de gereedschapshouder voordat u gaat schuren of polijsten.

Het valt buiten het bestek van deze handleiding om alle draaitechnieken te beschrijven die mogelijk zijn met de 4-klauwplaat. Het wordt aanbevolen dat beginnende draaiers een gerenommeerde cursus volgen of een van de vele beschikbare boeken over draaitechnieken raadplegen.

De 4-klauwplaat past op een breed scala aan draaibankspindelmaten. Dit gebeurt door het veranderen van de adapter met schroefdraad. Uw dealer kan u adviseren over de adapter die u voor uw draaibank nodig hebt. Controleer of de adapter stevig vastgeschroefd is in de klauwplaathuis en schroef vervolgens de gemonteerde klauwplaat op de draaibankspindel. De adapter moet stevig tegen de draaibankspindelschouder zitten.

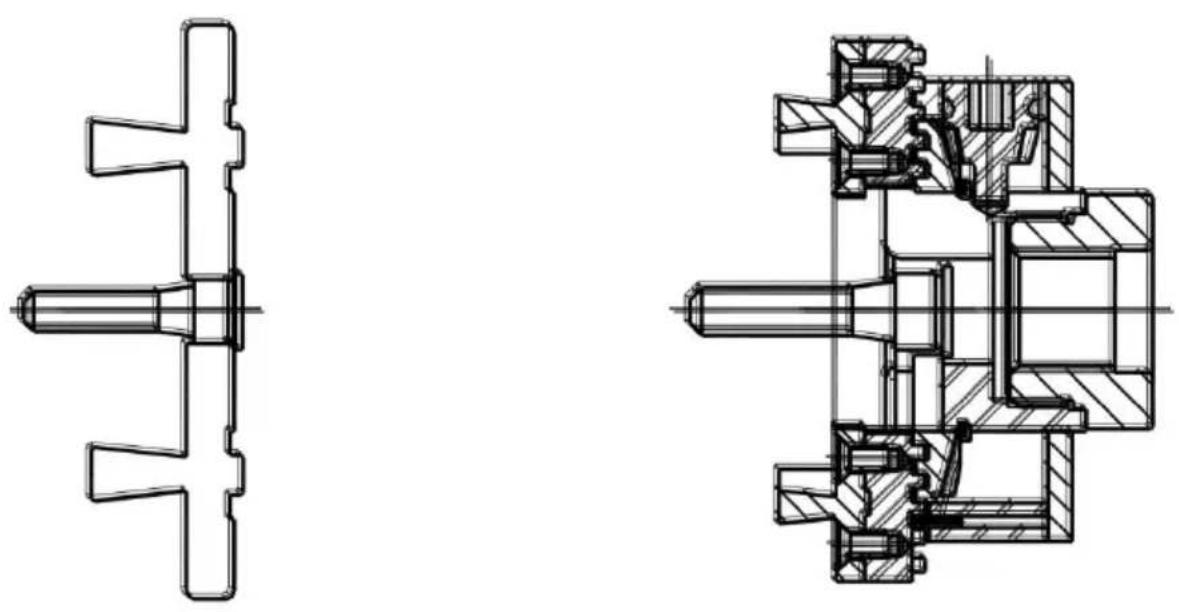

De schroefkop wordt gebruikt voor het monteren van kleine, dwarskorrelige stukken.

4-klauw zelfcentrerende klauwplaat

25MM BAKKEN

Deze bekken worden gebruikt voor het uitzetten in kleine uitsparingen en voor het stevig vasthouden van fijn spindelwerk, zoals oorbellen, schaakstukken, enz. Om hele kleine artikelen te draaien, kunnen de bekken worden losgeschroefd en alleen de steunbekken worden gebruikt.

DUIVESTAARTBAKKEN

Duivestaartbekken zijn ontworpen voor het monteren van kommen door uit te breiden in een uitsparing of door ze vast te klemmen op een spigot. De aangegeven maat is de buitenmaat van het kaakvlak wanneer het volledig gesloten is. Duivestaartbekken bieden ongeveer 25 mm expansie voorbij hun opgegeven maat.

SLEUTELKLAUWPLAAT

De 4-jaw chucks zorgen voor aandraaien met één hand en een enorme gripkracht die wordt geleverd door de 6-op-1 verhouding van de rol. De volledig omsloten achterkant zorgt voor een consistente, soepele actie door te voorkomen dat stof en vuil in de rol van de chuck terechtkomen. De sleutelhouder is onverslaanbaar als het gaat om houdkracht.

Dankzij het compacte formaat is het ideaal voor gebruik op draaibanken met een capaciteit van 300 mm of kleiner.

De basisklauwplaat bestaat uit: klauwplaatbehuizing, zwaluwstaartbekset, T-vormige inbussleutel, schroefpunt, klauwplaat met sleutel, geschikte adapter voor uw draaibank en handleiding.

Bij deze toepassing wordt het werkstuk door de bekken vastgehouden. Om een goede grip te krijgen, drukt u het komgedeelte stevig tegen de kaken. Bevestig het werkstuk aan de schroef of op een frontplaat. Bij het voordraaien van schalen uit groen hout is het mogelijk dit tussen de centers of met een draaiklauw te doen. Maak eerst een 5 tot 10 mm diepe zwaluwstaartuitsparing.

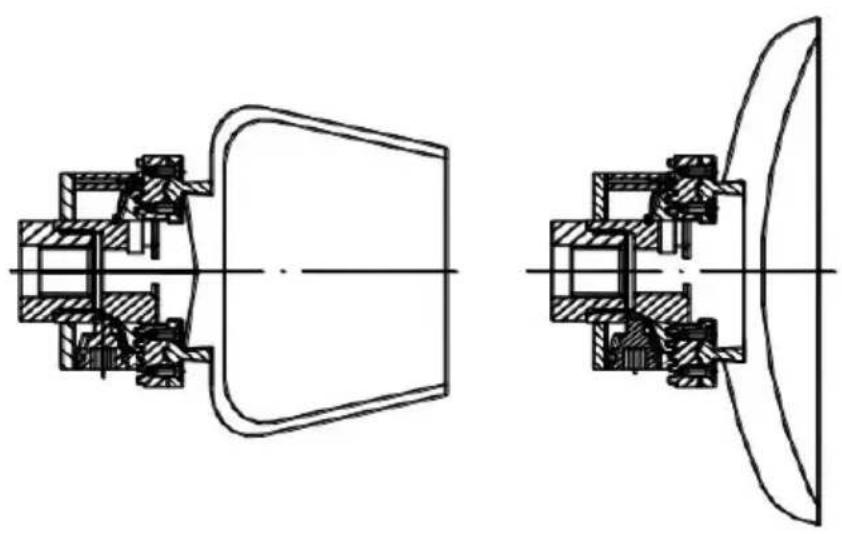

EXPANSIE MODUS

Voor deze toepassing wordt een werkstuk omgezet in een materiaal. De diepte van de uitsparing is afhankelijk van de actuele grootte van het werkstuk en het soort hout dat gebruikt is. De minimale diepte moet 5 tot 10 mm zijn.

De klauwplaat is ontworpen met nauwe toleranties en kan in het begin wat

stroef zijn bij het bedienen. Met gebruik zal de beweging gemakkelijker worden. Om een gemakkelijke kaakbeweging te behouden, spuit u regelmatig olie in de rol en laat u de sleutelklauw door het volledige bewegingsbereik bewegen. Controleer de klauwplaat regelmatig op stofophopingen in de rol en de kaken. Reinig indien nodig.

TIPS VOOR BEGINNERS

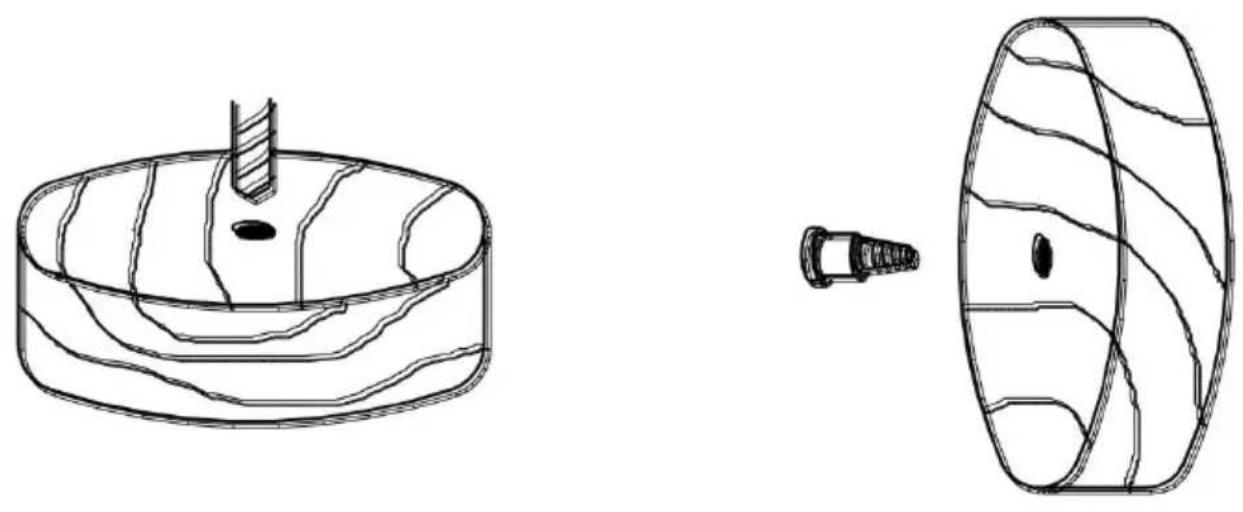

Bereid het werkstuk als volgt voor:

200-250 mm diameter; 40-50 mm dik; RPM 80-100

1. Boor een gat van 25 mm diep en 7-8 mm in diameter. Gat in het midden van het werkstuk (vermijd het boren van de kopse kant, minder grip).
2. Zorg ervoor dat het werkstuk zo rond mogelijk is.
3. Kies de juiste snelheid voordat u de draaibank start.
4. Schroef het werkstuk stevig tegen de bekken.
5. Zware of ongebalanceerde werkstukken mogen niet rechtstreeks op de schroefkop worden bevestigd. Gebruik in plaats daarvan de frontplaatringen.

Fabrikant: Shanghai Muxin Muye Youxian Gongsi

Adres: Shuangchenglu 803 nong 11 hao 1602A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREET EASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166
