Producttype	4-baks zelfcentrerende boorkop
Model	KP965
Merk	Vevor
Diameter boorkop	96 mm
Geometrische nauwkeurigheid (radiale slag)	≤ 0,005 mm
Geometrische nauwkeurigheid (axiale slag)	≤ 0,005 mm
Radiale uitloop van de boorkop	≤ 0,15 mm
Axiale uitloop van de boorkop	≤ 0,15 mm
Radiale uitloop van de teststaaf	α ≤ 0,4 bij L=50 (75) mm
Materiaal	Behandeld staal voor duurzaamheid
Gebruik	Houtdraaibank, inwendig en uitwendig vasthouden
Klemmodi	Externe klemming, interne expansie
Inbegrepen bektypes	25 mm bekken, zwaluwstaart, getrapte, platte, spindelbekken
Inbegrepen accessoires	T-hand inbussleutel, boorkopsleutel, draadadapter, houtschroeven, deuvels
Adapter	Geschroefd voor verschillende draaibankspillen (afhankelijk van model)
Onderhoud	Regelmatig olie in de spiraal spuiten, vuil reinigen
Veiligheid	Draag een veiligheidsbril, geen handschoenen, uitschakelen vóór aanpassingen
Onderdelen en repareerbaarheid	Bekken en adapters apart verkrijgbaar
Algemene informatie	Gemaakt door Shanghai Muxin Muye Youxian Gongsi, geïmporteerd door Vevor

Veelgestelde vragen - KP965 Vevor

Hoe installeer ik de KP965 boorkop op mijn draaibank?

Kies de juiste draadadapter voor de spil van uw draaibank. Schroef de adapter stevig in het lichaam van de boorkop, monteer vervolgens het geheel op de spil en draai vast tegen de schouder. Raadpleeg de handleiding voor de aanhaalmomenten.

Wat is de maximaal toegestane snelheid voor deze boorkop?

De maximale snelheid wordt niet expliciet vermeld in de instructies. Het wordt aanbevolen om de toegestane snelheid van uw draaibank niet te overschrijden en altijd met de laagste snelheid te beginnen met een nieuw werkstuk.

Hoe onderhoud ik de boorkop zodat deze soepel blijft?

Spuit regelmatig olie in de spiraal terwijl u de boorkop met de sleutel over het volledige bereik beweegt. Reinig de bekken en de spiraal van houtresten. Regelmatig onderhoud garandeert een lange levensduur.

Welke soorten bekken worden meegeleverd met het model KP965?

Het pakket bevat: 25 mm bekken, zwaluwstaartbekken, getrapte bekken, platte bekken en spindelbekken. Dit maakt het mogelijk om verschillende werkstukvormen (rond, vierkant, enz.) vast te houden.

Kan ik de boorkop gebruiken om lange werkstukken te boren?

Ja, de boorkop heeft een hol centrum waarmee van begin tot einde geboord kan worden. Zorg ervoor dat het werkstuk goed gecentreerd is en dat de snelheid geschikt is.

Hoe vervang ik de bekken van de boorkop?

Draai de bevestigingsschroeven van de bekken los met de meegeleverde inbussleutel. Verwijder de bekken en plaats de nieuwe, let op de positiemarkeringen. Draai de schroeven stevig vast.

Kan de boorkop worden gebruikt in expansiemodus (inwendig klemmen)?

Ja, de boorkop maakt expansieklemmen aan de binnenkant van holle werkstukken mogelijk. Gebruik hiervoor geschikte bekken (bijv. zwaluwstaart) en maak een uitsparing van 5 tot 10 mm diep.

Wat zijn de essentiële veiligheidsinstructies?

Draag altijd een veiligheidsbril. Draag geen handschoenen, das of sieraden. Schakel de machine uit vóór aanpassingen. Controleer of het werkstuk rond is en geen gebreken vertoont. Verwijder de gereedschapsteun vóór het schuren.

Hoe kies ik de juiste adapter voor mijn draaibank?

De adapter moet overeenkomen met de schroefdraad van de spil van uw draaibank. Raadpleeg uw dealer of de fabrikant van de draaibank voor de maat. De boorkop wordt geleverd met een standaard adapter, maar andere zijn optioneel verkrijgbaar.

Wat te doen als de boorkop moeilijk vast te draaien is?

Reinig de spiraal en de bekken van al het stof. Breng een licht smeermiddel (olie) aan en beweeg de boorkop meerdere keren. Met gebruik wordt de beweging gemakkelijker.

GEBRUIKSAANWIJZING KP965 Vevor

Schema van test	Testartikel	Klauwdiameter
		70	96
	a.Radiale uitloopb.Axiale uitloop	een:0.005b:0.005
	Radiaaluitputting vanklauw	0,15	0,15
	Axiaaluitlopen vanklauw	0,15	0,15
	Radiaaluitlopen vantestbalk	α 0,4 Lengte = 50	α 0,4 L=50 (75)

DESCRIPTION

Deze klauwplaat is een 4-klauwplaat die zelfcentrerend is en de precisie, eenvoud en betrouwbaarheid van de technische klauwplaat benut.

Deze klauwplaat is zelfcentrerend, grijpt zowel inwendig als uitwendig, houdt ronde en vierkante stukken vast, heeft een holle kern zodat er van beide kanten doorgeboord kan worden en kan met de klok mee of tegen de klok in worden gebruikt.

Doordat ze hiervan zijn gemaakt, zijn de klauwplaten duurzamer, wat zorgt voor een langere levensduur en een hoogwaardige afwerking.

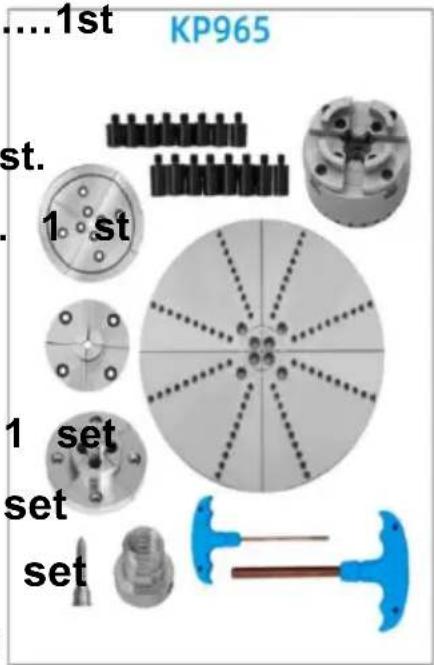

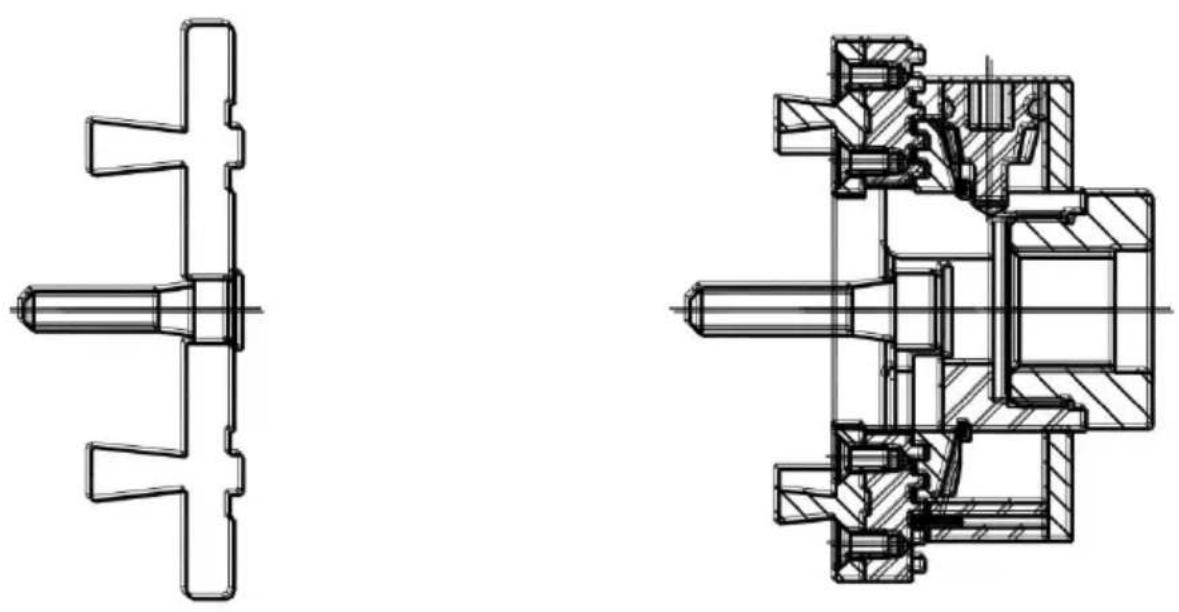

PAKLIJST

(KP2-3/4, KP96)

1. 4-kaak zelfcentrerende klauwplaat...... 2. Accessoire

Houten schroef 1 st.

T-sleutel inbussleutel 1

Sleutelboorkop ....

Adapter ....1 st.

1. Instructie

1. 4-klauw zelfcentrerende klauwplaat ....1 st.

2. Accessoire

Houten schroef ..... 1 st.

T-bar inbussleutel

Sleutelklem 1 st

Adapter 1 st

Grote ronde kaak (4 stuks)

Pin Jaw (4 stuks) 1

Stapbek (4 stuks) 1

Platte Kaak (4 stuks) 1 st

Stud 16 stuks

1. Lees en begrijp de gebruiksaanwijzing voordat u de houtdraaibank bedient. 2. Draag altijd een oogbescherming.
2. Draag geen handschoenen, stropdassen, sieraden of losse kleding.
3. Gebruik de machine niet zonder dat de beschermingsmiddelen op hun plaats zitten.
4. Maak het werkstuk ruw voordat u de frontplaat monteert.
5. Monteer geen gespleten werkstuk of werkstuk met een knoop.
6. Draai alle vergrendelingen vast voordat u het apparaat bedient.
7. Draai het werkstuk met de hand voordat u de stroom inschakelt.
8. Gebruik de laagste snelheid wanneer u met een nieuw werkstuk begint en overschrijd de toegestane snelheid niet.
9. Koppel de machine los van de stroombron voordat u reparaties of aanpassingen uitvoert.
10. Gebruik de machine niet onder invloed van drugs, alcohol of medicijnen.
11. Verwijder de gereedschapshouder voordat u gaat schuren of polijsten.

Het valt buiten het bestek van deze handleiding om alle draaitechnieken te beschrijven die mogelijk zijn met de 4-klauwplaat. Het wordt aanbevolen dat beginnende draaiers een gerenommeerde cursus volgen of een van de vele beschikbare boeken over draaitechnieken raadplegen.

De 4-klauwplaat past op een breed scala aan draaibankspindelmaten. Dit gebeurt door het veranderen van de adapter met schroefdraad. Uw dealer kan u adviseren over de adapter die u voor uw draaibank nodig hebt. Controleer of de adapter stevig vastgeschroefd is in de klauwplaathuis en schroef vervolgens de gemonteerde klauwplaat op de draaibankspindel. De adapter moet stevig tegen de schouder van de draaibankspindel zitten.

De schroefkop wordt gebruikt voor het monteren van kleine, dwarskorrelige stukken.

4-klauw zelfcentrerende klauwplaat

25MM BAKKEN

Deze bekken worden gebruikt voor het uitzetten in kleine uitsparingen en voor het stevig vasthouden van fijn spindelwerk, zoals oorbellen, schaakstukken, enz. Om hele kleine artikelen te draaien, kunnen de bekken worden losgeschroefd en alleen de steunbekken worden gebruikt.

DUIVESTAARTBAKKEN

Duivestaartbekken zijn ontworpen voor het monteren van kommen door uit te breiden in een uitsparing of door ze vast te klemmen op een spigot. De aangegeven maat is de buitenmaat van het kaakvlak wanneer het volledig gesloten is. Duivestaartbekken bieden ongeveer 25 mm expansie voorbij hun opgegeven maat.

SLEUTELKLAAUWPLAAT

De 4-jaw chucks zorgen voor aandraaien met één hand en een enorme gripkracht die wordt geleverd door de 6:1 verhouding van de rol. De volledig omsloten achterkant zorgt voor een consistente, soepele actie door te voorkomen dat stof en vuil in de rol van de chuck terechtkomen. De sleutelhouder is onverslaanbaar als het gaat om houdkracht.

Dankzij het compacte formaat is het ideaal voor gebruik op draaibanken met een capaciteit van 300 mm of kleiner.

De basisklauwplaat bestaat uit: klauwplaatbehuizing, zwaluwstaartbekset, T-vormige inbussleutel, schroefpunt, klauwplaat met sleutel, geschikte adapter voor uw draaibank en handleiding.

Bij deze toepassing wordt het werkstuk door de bekken vastgehouden. Om een goede grip te krijgen, druk het komgedeelte stevig tegen de kaken. Bevestig het werkstuk aan de schroef of op een frontplaat. Bij het voordraaien van schalen uit groen hout is het mogelijk dit tussen de centers of met een draaiklauw te doen. Maak eerst een 5 tot 10 mm diepe zwaluwstaartuitsparing.

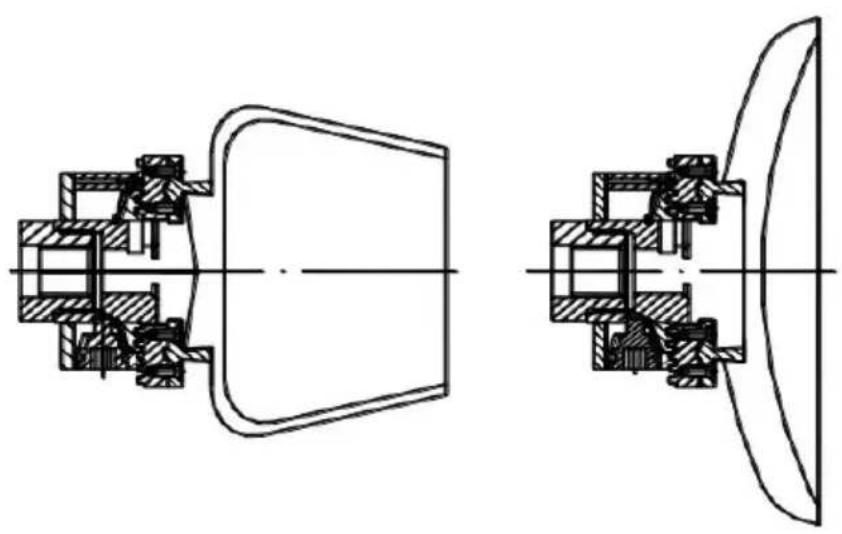

EXPANSIE MODUS

Voor deze toepassing wordt een werkstuk omgezet in een materiaal. De diepte van de uitsparing is afhankelijk van de actuele grootte van het werkstuk en het soort hout dat gebruikt is. De minimale diepte moet 5 tot 10 mm zijn.

De klauwplaat is ontworpen met nauwe toleranties en kan in het begin wat

stroef zijn bij het bedienen. Met gebruik zal de beweging gemakkelijker worden. Om een gemakkelijke kaakbeweging te behouden, spuit regelmatig olie in de rol en laat de sleutelklauw door het volledige bewegingsbereik bewegen. Controleer de klauwplaat regelmatig op stofophopingen in de rol en de kaken. Reinig indien nodig.

TIPS VOOR BEGINNERS

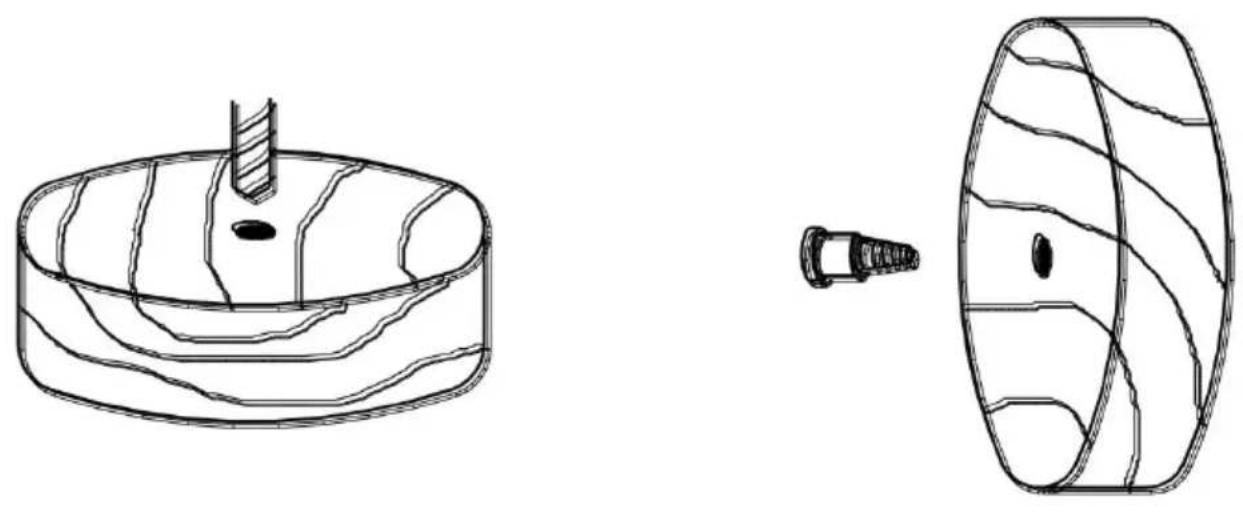

Bereid het werkstuk als volgt voor:

200-250 mm diameter; 40-50 mm dik; RPM 80-100

1. Boor een gat van 25 mm diep en 7-8 mm in diameter. Gat in het midden van het werkstuk (vermijd het boren van de kopse kant, minder grip).
2. Zorg ervoor dat het werkstuk zo rond mogelijk is.
3. Kies de juiste snelheid voordat u de draaibank start.
4. Schroef het werkstuk stevig tegen de bekken.
5. Zware of ongebalanceerde werkstukken mogen niet rechtstreeks op de schroefkop worden bevestigd. Gebruik in plaats daarvan de frontplaatringen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166
