KP965 - Uchwyt wiertarski Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Uchwyt samocentrujący z 4 szczękami
Model	KP965
Marka	Vevor
Średnica uchwytu	96 mm
Dokładność geometryczna (bicie promieniowe)	≤ 0,005 mm
Dokładność geometryczna (bicie osiowe)	≤ 0,005 mm
Bicie promieniowe uchwytu	≤ 0,15 mm
Bicie osiowe uchwytu	≤ 0,15 mm
Bicie promieniowe próbnego wałka	α ≤ 0,4 przy L=50 (75) mm
Materiał	Stal hartowana dla trwałości
Zastosowanie	Tokarka do drewna, mocowanie wewnętrzne i zewnętrzne
Sposoby mocowania	Mocowanie od zewnątrz, rozszerzanie od wewnątrz
Rodzaje dołączonych szczęk	Szczęki 25 mm, jaskółczy ogon, stopniowane, płaskie, wrzecionowe
Dołączone akcesoria	Klucz imbusowy w kształcie T, klucz do uchwytu, adapter gwintowany, wkręty do drewna, kołki
Adapter	Gwintowany do różnych wrzecion tokarki (zależnie od modelu)
Konserwacja	Regularnie spryskiwać olejem w spiralę, czyścić z odpadów
Bezpieczeństwo	Obowiązkowe okulary ochronne, brak rękawiczek, odłączyć przed regulacją
Części zamienne i naprawialność	Szczęki i adaptery dostępne osobno
Informacje ogólne	Wyprodukowane przez Shanghai Muxin Muye Youxian Gongsi, importowane przez Vevor

Często zadawane pytania - KP965 Vevor

Jak zainstalować uchwyt KP965 na swojej tokarce?

Wybierz odpowiedni adapter gwintowany do wrzeciona swojej tokarki. Przykręć adapter mocno do korpusu uchwytu, a następnie zamontuj całość na wrzecionie, dokręcając do oporu. Sprawdź instrukcję obsługi w celu uzyskania momentów dokręcania.

Jaka jest maksymalna dozwolona prędkość dla tego uchwytu?

Maksymalna prędkość nie jest wyraźnie podana w instrukcji. Zaleca się nie przekraczać dozwolonej prędkości dla tokarki i zawsze zaczynać od najniższej prędkości przy nowym elemencie.

Jak konserwować uchwyt, aby pozostał płynny?

Regularnie spryskiwać olejem spiralę, obracając uchwyt kluczem na całym zakresie. Czyścić szczęki i spiralę z trocin. Regularna konserwacja zapewnia długą żywotność.

Jakie rodzaje szczęk są dostarczane z modelem KP965?

Zestaw zawiera: szczęki 25 mm, szczęki jaskółczy ogon, szczęki stopniowane, szczęki płaskie i szczęki wrzecionowe. Pozwala to na mocowanie różnych kształtów elementów (okrągłych, kwadratowych itp.).

Czy mogę użyć uchwytu do wiercenia długich elementów?

Tak, uchwyt ma pusty środek, co umożliwia wiercenie od końca do końca. Upewnij się, że element jest dobrze wyśrodkowany, a prędkość jest odpowiednia.

Jak wymienić szczęki uchwytu?

Odkręć śruby mocujące szczęki za pomocą dostarczonego klucza imbusowego. Wyjmij szczęki i włóż nowe, przestrzegając oznaczeń pozycji. Dokręć śruby mocno.

Czy uchwyt może być używany w trybie rozszerzania (mocowanie wewnętrzne)?

Tak, uchwyt umożliwia mocowanie przez rozszerzanie wewnątrz pustych elementów. Użyj odpowiednich szczęk (np. jaskółczy ogon), tworząc wgłębienie o głębokości 5-10 mm.

Jakie są podstawowe zasady bezpieczeństwa?

Zawsze noś okulary ochronne. Nie noś rękawiczek, krawata ani biżuterii. Odłącz maszynę przed jakąkolwiek regulacją. Sprawdź, czy element jest okrągły i bez wad. Usuń podpórkę narzędzia przed szlifowaniem.

Jak wybrać odpowiedni adapter do mojej tokarki?

Adapter musi odpowiadać gwintowi wrzeciona tokarki. Skontaktuj się ze sprzedawcą lub producentem tokarki, aby poznać rozmiar. Uchwyt jest dostarczany ze standardowym adapterem, ale inne są dostępne jako opcja.

Co zrobić, jeśli uchwyt wydaje się trudny do dokręcenia?

Oczyść spiralę i szczęki z pyłu. Nałóż lekki środek smarny (olej) i przekręć uchwyt kilka razy. Z czasem ruch stanie się łatwiejszy.

INSTRUKCJA OBSŁUGI KP965 Vevor

Techniczne wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

4 - SZCZĘKOWY SAMOCENTRUJĄCY UCHWYT DO DREWNA

Dokładność geometrii (mm)

Schemat test	Element testowy	Średnica uchwytu
		70	96
	a.Bicie promieniowe b.Bicie osiowe	a:0,005b:0,005
	Promieniowy wyczerpanie cmokanie	≤0,15	≤ 0,15
	Osiowy wyczerpanie z cmokanie	≤ 0,15	≤ 0,15
	Promieniowy wyczerpanie paska testowego	α≤0,4L=50	α≤0,4L=50 (75)

©

Adapter ....1 szt.

3. Instrukcja

(KP965)

Uchwyt samocentrujący 1,4-szczękowy

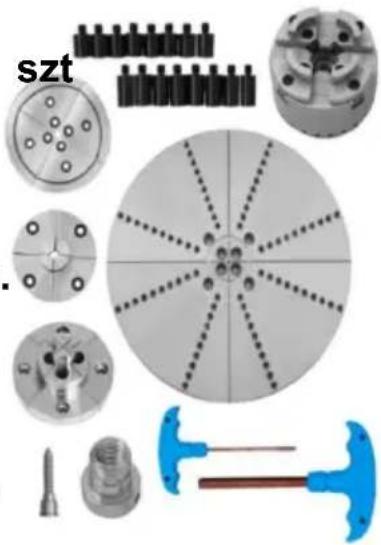

2. Akcesoria

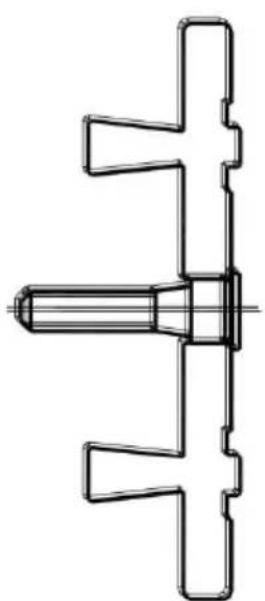

Śruba do drewna ..... 1

Klucz imbusowy T-bar ....

Uchwyt na klucze 1

Adapter ... 1 szt.

Duża okrągła szczęka (4 sztuki) ...... 1

Szczęki szpilkowe (4 sztuki) ......

Szczęka stopniowa (4 sztuki)

Szczęka płaska (4 sztuki)

Szpilka 16 szt.

1 szt. 965

1. Przed przystąpieniem do obsługi tokarki do drewna należy przeczytać i zrozumieć instrukcję obsługi.
2. Zawsze noś okulary ochronne.
3. Nie należy nosić rękawiczek, krawatów, biżuterii ani luźnych ubrań.
4. Nie należy pracować bez założonych zabezpieczeń.
5. Przed montażem płyty czołowej należy wykonać wstępną obróbkę przedmiotu obrabianego.
6. Nie mocuj przedmiotu obrabianego, który jest rozszczepiony lub zawiera sęki.
7. Przed rozpoczęciem użytkowania należy dokręcić wszystkie zamki.
8. Przed włączeniem zasilania należy obrócić przedmiot obrabiany ręcznie.
9. Rozpoczynając obróbkę nowego przedmiotu, należy stosować najniższą prędkość i nie przekraczać prędkości dozwolonej.
10. Przed przystąpieniem do napraw lub regulacji należy odłączyć maszynę od źródła zasilania.
11. Nie należy wykonywać czynności będąc pod wpływem narkotyków, alkoholu lub leków.
12. Przed szlifowaniem lub polerowaniem należy zdjąć podpórkę narzędzia.

Opisanie wszystkich technik toczenia, które są możliwe przy użyciu uchwytu 4-szczękowego, wykracza poza zakres tego podręcznika. Zaleca się, aby początkujący tokarze uczestniczyli w renomowanym kursie instruktażowym i zapoznali się z jedną z wielu dostępnych książek na temat technik toczenia.

Uchwyt 4-szczękowy pasuje do szerokiej gamy wrzecion tokarek o różnych rozmiarach. Odbywa się to poprzez zmianę adaptera gwintowanego. Twój dealer doradzi, jaki adapter jest potrzebny do Twojej tokarki. Sprawdź, czy adapter jest mocno przykręcony do korpusu uchwytu, a następnie wkręć zmontowany uchwyt na wrzeciono tokarki. Adapter musi być mocno osadzony na ramieniu.

Uchwyt śrubowy służy do mocowania małych kawałków o słojach krzyżowych.

Uchwyt samocentrujący 4-szczękowy

25MM SZCZĘKI

Szczęki te służą do rozszerzania małych wgłębień i mocnego trzymania drobnych elementów wrzecionowych, takich jak kolczyki, figury szachowe itp. Aby przekształcić bardzo małe artykuły, szczęki można odkręcić i używać wyłącznie szczęk podporowych.

SZCZĘKI TYPU JASKÓLCZY OGON

Szczęki typu jaskółczy ogon są przeznaczone do montażu misek poprzez rozszerzanie się w zagłębieniu lub zaciskanie na czopie. Podany rozmiar to zewnętrzny pomiar powierzchni szczęki po całkowitym zamknięciu.

Szczęki typu jaskółczy ogon zapewniają rozszerzenie o około 25 mm poza ich określony rozmiar.

UCHWYT KLUCZOWY

Uchwyty 4-szczękowe zapewniają dokręcanie jedną ręką, a także ogromną siłę chwytu dzięki współczynnikowi 6 do 1 zwoju. Całkowicie zamknięty tył zapewnia spójne, płynne działanie, zapobiegając

przedostawaniu się kurzu i zanieczyszczeń do zwoju uchwytu.

Uchwyt na klucze jest niezrównany, jeśli chodzi o siłę trzymania.

Kompaktowe rozmiary sprawiają, że urządzenie idealnie nadaje się do stosowania na tokarkach o średnicy otworu 300 mm lub mniejszej.

W skład podstawowego zestawu uchwytu wchodzą: korpus uchwytu,

zestaw szczęk typu jaskółczy ogon, klucz imbusowy T-Bar, końcówka

śrubowa, uchwyt z kluczykiem, odpowiedni adapter pasujący do tokarki oraz instrukcja obsługi.

1. Klucz imbusowy typu T 2. Śruba 3. Pokrywa 4. Śrubokręt
2. Zasilacz 6. Pierścień osadczy 7. Pierścień przewijania
3. Uchwyt kluczykowy
4. Zębatka 10. Przypnij 11. Wałek do pieczenia
5. Korpus uchwytu
6. Szczęka tylna 14.szczęki 15. Śruba stożkowa 1 6. Klucz imbusowy typu T 17. Wkręt do drewna

CLAMP-MODE

W tym zastosowaniu przedmiot obrabiany jest przytrzymywany szczękami. Aby uzyskać dobry chwyt, dociśnij mocno koniec miski do szczęk. Przymocuj przedmiot obrabiany do śruby lub płyty czołowej. Podczas wstępnego toczenia mis z zielonego drewna można to robić między środkami lub za pomocą uchwytu obrotowego. Najpierw należy wykonać wgłębienie na jaskółczy ogon o głębokości od 5 do 10 mm.

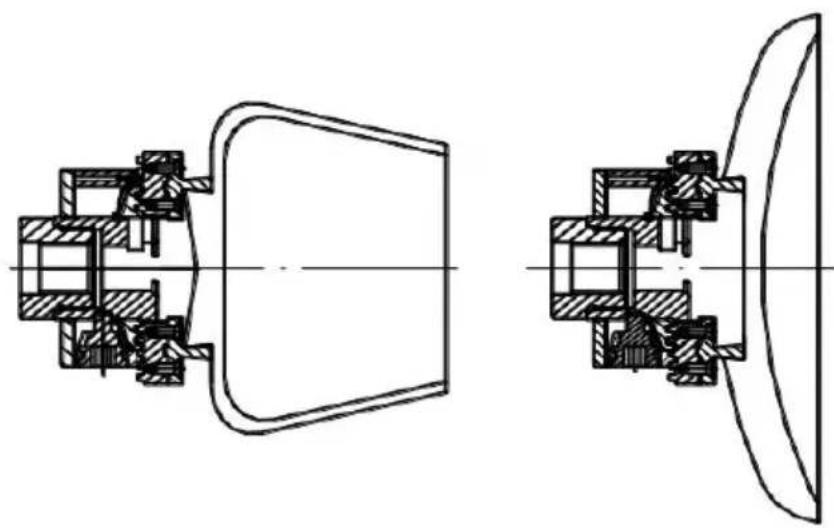

TRYB ROZPRĘŻANIA

W tym zastosowaniu wgłębienie jest wykonywane w przedmiocie obrabianym. Głębokość wnęki zależy od rzeczywistej wielkości obrabianego przedmiotu oraz rodzaju użytego drewna. Minimalna głębokość powinna wynosić od 5 mm do 10 mm.

Uchwyt jest skonstruowany tak, aby zapewnić małe tolerancje, dlatego początkowo może sprawiać trudności w obsłudze. W miarę użytkowania ruchy będą łatwiejsze. Aby utrzymać płynną pracę szczęki, regularnie spryskuj olejem zwój i pracuj uchwytem kluczykowym w pełnym zakresie ruchu. Regularnie sprawdzaj, czy w ślimaku i szczękach nie gromadzi się kurz. W razie potrzeby wyczyść.

WSKAZÓWKI DLA POCZĄTKUJĄCYCH

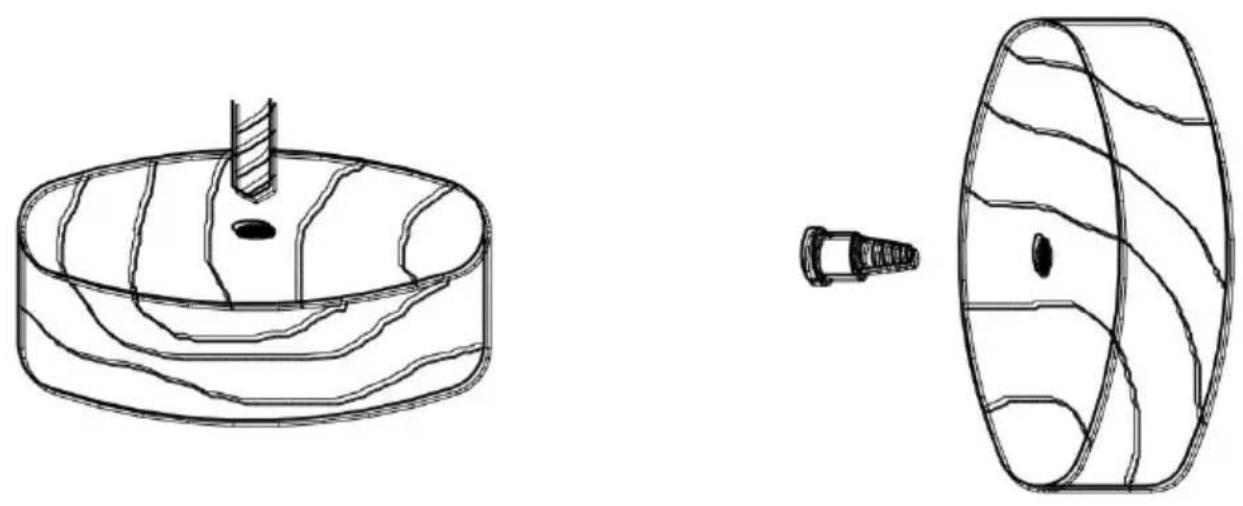

Przygotuj przedmiot obrabiany w następujący sposób:

Średnica 200-250mm, grubość 40-50mm; Obroty 80-100

1. Wywierć otwór o głębokości 25 mm i średnicy 7-8 mm. Otwór w środku przedmiotu obrabianego (unikaj wiercenia w końcowym słoju, mniejsza przyczepność).
2. Upewnij się, że obrabiany przedmiot jest jak najbardziej okrągły.
3. Wybierz odpowiednią prędkość przed uruchomieniem tokarki.
4. Mocno dokręć obrabiany przedmiot do szczęk.
5. Ciężkich lub niewyważonych elementów obrabianych nie należy mocować bezpośrednio do uchwytu śrubowego. Zamiast tego należy

używać pierścieni płyty czołowej.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Wsparcie techniczne i certyfikat e-gwarancji
