Typ produktu	Samocentrujący uchwyt 4-szczękowy
Marka	Vevor
Model	KP2-3/4 (również KP96, KP965)
Średnica uchwytu	70 mm (dla KP2-3/4)
Dokładność geometryczna	Bicie promieniowe ≤ 0,005 mm, bicie osiowe ≤ 0,005 mm
Bicie promieniowe uchwytu	≤ 0,15 mm
Bicie osiowe uchwytu	≤ 0,15 mm
Bicie promieniowe pręta testowego	α ≤ 0,4 (L=50 mm)
Liczba szczęk	4
Rodzaj mocowania	Samocentrujący za pomocą klucza
Główne funkcje	Mocowanie wewnętrzne i zewnętrzne; utrzymywanie okrągłych i kwadratowych elementów; pusty środek do wiercenia; użytkowanie zgodne i przeciwne do ruchu wskazówek zegara
Materiał korpusu	Stal hartowana
Akcesoria w zestawie	Zestaw szczęk (okrągłe, do wrzeciona, schodkowe, płaskie); klucz imbusowy T; wkręty do drewna; uchwyt z kluczem; adapter gwintowany
Zalecenia bezpieczeństwa	Obowiązkowe okulary ochronne; nie nosić rękawic ani biżuterii; odłączyć maszynę przed regulacją; nie używać pod wpływem narkotyków lub alkoholu
Konserwacja	Regularnie olejować spiralę; czyścić kurz ze szczęk i spirali
Zalecana maksymalna prędkość	80-100 obr./min dla elementów o średnicy 200-250 mm
Możliwość naprawy	Dostępne części zamienne: szczęki, adaptery, klucze, śruby
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny
Importer (UE)	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Frankfurt nad Menem
Importer (UK)	YH CONSULTING LIMITED

Często zadawane pytania - KP2-3/4 Vevor

Jak zainstalować uchwyt KP2-3/4 na mojej tokarce do drewna?

Wybierz adapter gwintowany odpowiedni do wrzeciona swojej tokarki. Włóż adapter do korpusu uchwytu, a następnie wkręć zestaw na wrzeciono tokarki. Upewnij się, że adapter jest mocno osadzony na ramieniu wrzeciona. Skonsultuj się ze sprzedawcą w sprawie wymaganego adaptera.

Jakie rodzaje szczęk są dołączone i do czego służą?

Uchwyt jest dostarczany z czterema zestawami szczęk: szczęki okrągłe (do mocowania małych elementów przez rozszerzanie), szczęki jaskółczy ogon (do trzymania misek), szczęki schodkowe i szczęki płaskie. Każdy zestaw umożliwia różne zastosowania mocowania.

Jaka jest zalecana prędkość na początek toczenia?

Dla elementu o średnicy 200-250 mm i grubości 40-50 mm użyj prędkości 80-100 obr./min. Zawsze zaczynaj od najwolniejszej prędkości i nie przekraczaj prędkości dozwolonej podanej w instrukcji.

Jak konserwować uchwyt, aby zapewnić jego trwałość?

Regularnie spryskuj olejem spiralę i poruszaj uchwytem kluczem w pełnym zakresie ruchu. Często sprawdzaj nagromadzenie kurzu w spirali i szczękach, i czyść w razie potrzeby. To zapewnia łatwy i precyzyjny ruch.

Jakie środki ostrożności należy zachować?

Zawsze noś ochronę oczu. Nie noś rękawic, krawatów ani luźnej biżuterii. Upewnij się, że wszystkie osłony są na miejscu przed uruchomieniem. Odłącz maszynę przed jakąkolwiek naprawą lub regulacją. Nie pracuj pod wpływem narkotyków lub alkoholu.

Czy mogę używać uchwytu do mocowania zewnętrznego i wewnętrznego?

Tak, samocentrujący uchwyt 4-szczękowy umożliwia zarówno mocowanie zewnętrzne (przez szczęki), jak i wewnętrzne (przez rozszerzanie w zagłębieniu). Do mocowania wewnętrznego wykonaj zagłębienie o głębokości co najmniej 5-10 mm w elemencie.

Co zrobić, jeśli szczęki nie przesuwają się łatwo?

Trudny ruch na początku jest normalny ze względu na ciasne tolerancje. Przy regularnym użytkowaniu i smarowaniu olejem ruch stanie się płynniejszy. Jeśli problem nadal występuje, sprawdź, czy w spirali nie nagromadził się kurz.

Czy uchwyt może być używany na każdym typie tokarki do drewna?

Tak, pod warunkiem wyboru adaptera gwintowanego odpowiadającego wrzecionu twojej tokarki. Skonsultuj się ze sprzedawcą, aby wybrać odpowiedni adapter. Adapter musi być mocno wkręcony w korpus uchwytu.

Jaka jest maksymalna siła mocowania uchwytu?

Średnica uchwytu wynosi 70 mm dla modelu KP2-3/4. Szczęki jaskółczy ogon oferują wydłużenie około 25 mm poza ich określony rozmiar. Do ciężkich lub niewyważonych elementów użyj pierścieni płyty czołowej zamiast uchwytu śrubowego.

Jak przygotować element do toczenia za pomocą tego uchwytu?

W przypadku miski przygotuj element o średnicy 200-250 mm i grubości 40-50 mm. Wywierć otwór o średnicy 7-8 mm i głębokości 25 mm w środku do mocowania. Upewnij się, że element jest jak najbardziej okrągły i wybierz odpowiednią prędkość przed rozpoczęciem.

INSTRUKCJA OBSŁUGI KP2-3/4 Vevor

Techniczny Wsparcie i certyfikat gwarancji elektronicznej www.vevor.com/support

4 - SZCZEKOWY SAMOCENTRUJACY UCHWYT DO DREWNA

Dokładność geometrii (mm)

Schemat test	Element testowy	Średnica uchwytu
		70	96
	a.Bicie promieniowe b.Bicie osiowe	a:0,005b:0,005
	Promieniowy wyczerpanie cmokanie	≤0,15	≤ 0,15
	Osiowy wyczerpanie z cmokanie	≤ 0,15	≤ 0,15
	Promieniowy wyczerpanie paska testowego	α≤0,4L=50	α≤0,4L=50 (75)

DESCRIPTION

Uchwyt ten jest uchwytem samocentrującym z 4 szczękami, wykorzystującym precyzję, prostotę i niezawodność uchwytu inżynieryjnego.

Uchwyt ten jest samocentrujący, zapewnia mocowanie wewnętrzne i zewnętrzne, utrzymuje przedmioty okrągłe i kwadratowe, ma pusty środek, więc można wiercić otwory z obu końców, może być obracany zgodnie z ruchem wskazówek zegara lub przeciwnie do ruchu wskazówek zegara.

Wykonane z tego materiału uchwyty charakteryzują się większą trwałością, co przekłada się na dłuższą żywotność i wyższą jakość wykończenia.

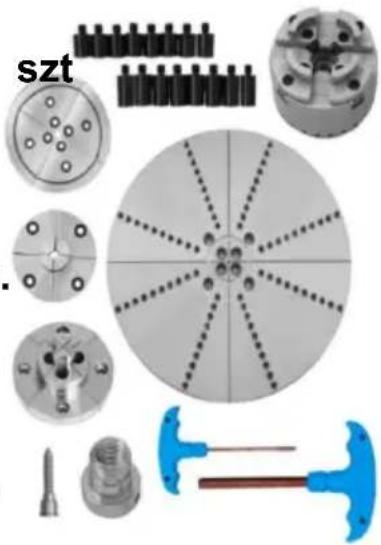

PACKING LIST

(KP2-3/4, KP96)

1,4-szczękowy uchwyt samocentrujący......
2.Akcesoria

Śruba do drewna 1

Klucz imbusowy T-bar 1

Uchwyt na klucze ....

Uchwyt samocentrujący 1,4-szczękowy

2.Akcesoria

Śruba do drewna ..... 1

Klucz imbusowy T-bar ....

Uchwyt na klucze 1

Adapter ... 1 sz

Duża okrągła szczęka (4 sztuki) ...... 1

Szczęki szpilkowe (4 sztuki) ....

Szczęka stopniowa (4 sztuki) ......

Szczęka płaska (4 sztuki) ....

Szpilka 16 szt.

1 szt.965

1. Przed przystąpieniem do obsługi tokarki do drewna należy przeczytać i zrozumieć instrukcję obsługi.
2. Zawsze noś okulary ochronne.
3. Nie należy nosić rękawiczek, krawatów, biżuterii ani luźnych ubrań.

4. Nie należy pracować bez założonych zabezpieczeń.

5. Przed montażem płyty czołowej należy wykonać wstępne obróbkę przedmiotu obrabianego.

6. Nie mocuj przedmiotu obrabianego, który jest rozszczepiony lub zawiera sęki.
7. Przed rozpoczęciem użytkowania należy dokręcić wszystkie zamki.
8. Przed włączeniem zasilania należy obrócić przedmiot obrabiany ręcznie.
9. Rozpoczynając obróbkę nowego przedmiotu, należy stosować najniższą prędkość i nie przekraczać prędkości dozwolonej.
10. Przed przystąpieniem do napraw lub regulacji należy odłączyć maszynę od źródła zasilania.
11. Nie należy wykonywać czynności będąc pod wpływem narkotyków, alkoholu lub leków.
12. Przed szlifowaniem lub polerowaniem należy zdjąć podpórkę narzędzia.

Opisanie wszystkich technik toczenia, które są możliwe przy użyciu uchwytu 4-szczękowego, wykracza poza zakres tego podręcznika. Zaleca się, aby początkujący tokarze uczestniczyli w renomowanym kursie instruktażowym i zapoznali się z jedną z wielu dostępnych książek na temat technik toczenia.

Uchwyt 4-szczękowy pasuje do szerokiej gam wrzecion tokarek rozmiary. Odbywa się to poprzez zmianę Adapter gwintowany . Twój dealer doradzi, jaki adapter jest potrzebny do Twojej tokarki. Sprawdź, czy adapter jest moc przykręcony do korpusu uchwytu, a następnie wkręć zmontowany uchwyt na wrzecionie toka Adapter musi być mocno osadzony na ramię

Uchwyt śrubowy służy do mocowania małych, kawałki o słojach krzyżowych.

Uchwyt samocentrujący 4-szczękowy

25MM JAWS

Szczęki te służą do rozszerzania małych wgłębień i mocnego trzymania drobnych elementów wrzecionowych, takie jak kolczyki, szachy, itp.. Aby przekształcić bardzo małe artykuły, szczęki można odkręcić i używać wyłącznie szczęk podporowych.

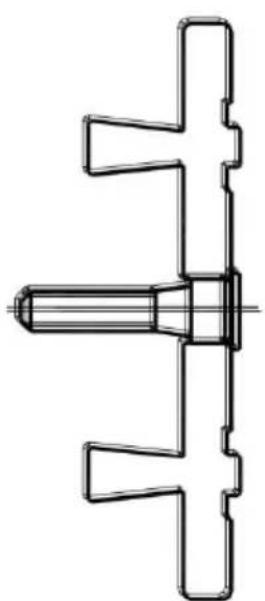

DOVETAIL JAWS

Szczęki typu jaskółczy ogon są przeznaczone do montażu misek poprzez rozszerzanie się w zagłębieniu lub zaciskanie na czopie. Podany rozmiar to zewnętrzny pomiar powierzchni szczęki po całkowitym zamknięciu.

Szczęki typu jaskółczy ogon zapewniają rozszerzenie o około 25 mm poz ich określony rozmiar.

KEY CHUCK

Uchwyty 4-szczękowe zapewniają dokręcanie jedną ręką, a także ogromną siłę chwytu dzięki współczynnikowi 6 do 1 zwoju. Całkowicie zamknięty tył zapewnia spójne, płynne działanie, zapobiegając

przedostawaniu się kurzu i zanieczyszczeń do zwoju uchwytu.

Uchwyt na klucze jest niezrównany jeśli chodzi o siłę trzymania.

Kompaktowe rozmiary sprawiają, że urządzenie idealnie nadaje się do stosowania na tokarkach o średnicy otworu 300 mm lub mniejszej.

W skład podstawowego zestawu uchwytu wchodzą: korpus uchwytu,

zestaw szczęk typu jaskółczy ogon, klucz imbusowy T-Bar, końcówka

śrubowa, uchwyt z kluczykiem, odpowiedni adapter pasujący do tokarki oraz instrukcja obsługi.

1. Klucz imbusowy typu T 2. Śruba 3. Pokrywa 4. Śrubokręt

2. Zasilacz 6. Pierścień osadczy 7. Pierścień przewijania

3. Uchwyt kluczykowy

4. Zębatka 10. Przypnij 11. Wałek do pieczenia

5. Korpus uchwytu
6. Szczęka tylna 14.szczęki 15. Śruba stożkowa
   1 6. Klucz imbusowy typu T 17. Wkręt do drewna

CLAMP-MODE

W tym zastosowaniu przedmiot obrabiany jest przytrzymywany szczękami. Aby uzyskać dobry chwyt, dociśnij mocno koniec miski do szczęk. Przymocuj przedmiot obrabiany do śruby lub płyty czołowej. Podczas wstępnego toczenia mis z zielonego drewna można to robić między środkami lub za pomocą uchwytu obrotowego. Najpierw należy wykonać wgłębienie na jaskółczy ogon o głębokości od 5 do 10 mm.

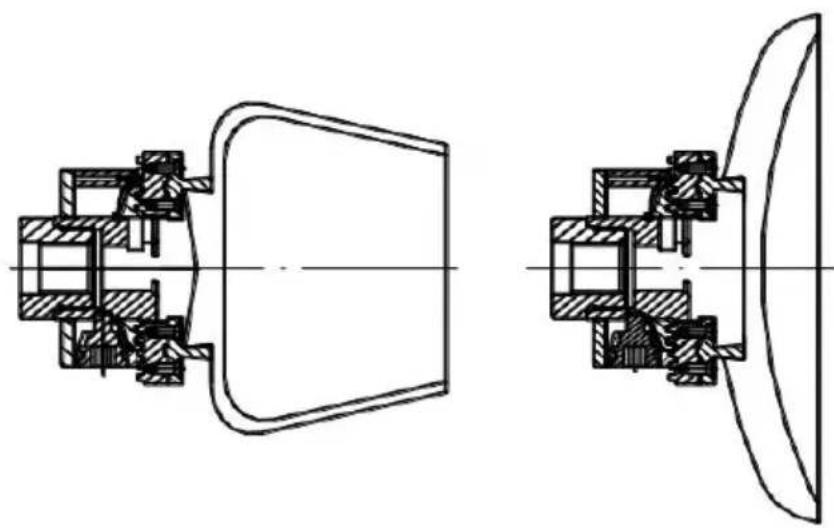

EXPANSION MODE

W tym zastosowaniu wgłębienie jest wykonywane w przedmiocie obrabianym. Głębokość wnęki zależy od rzeczywisty wielkości obrabianego przedmiotu oraz rodzaju użytego drewna. Minimalna głębokość powinna wynosić od 5 mm do 10 mm.

Uchwyt jest skonstruowany tak, aby zapewnić małe tolerancje, dlatego początkowo może sprawiać trudności w obsłudze. W miarę użytkowania ruchy będą łatwiejsze. Aby utrzymać płynną pracę szczęki, regularnie spryskuj olejem zwój i pracuj uchwytem kluczykowym w pełnym zakresie ruchu. Regularnie sprawdzaj, czy w ślimaku i szczękach nie gromadzi się kurz. W razie potrzeby wyczyść.

BEGINNER'S HINTS

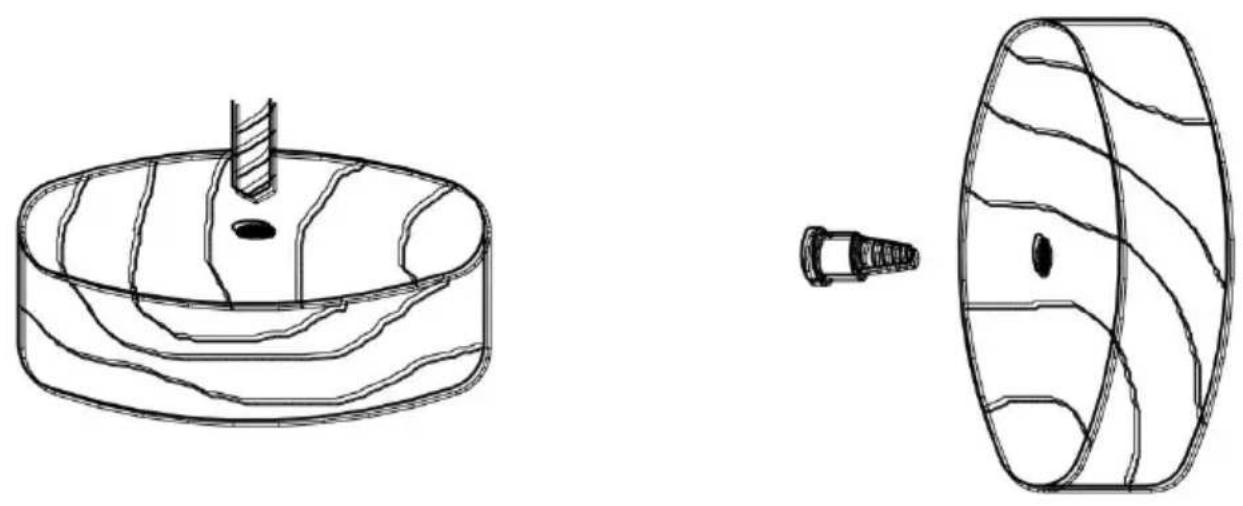

Przygotuj przedmiot obrabiany w następujący sposób:

Średnica 200-250mm, grubość 40-50mm; Obroty 80-100

1. Wywierć otwór o głębokości 25 mm i średnicy 7-8 mm. otwór w środk przedmiotu obrabianego (unikaj wiercenia w końcowym słoju, mniejsza przyczepność).
2. Upewnij się, że obrabiany przedmiot jest jak najbardziej okrągły.
3. Wybierz odpowiednią prędkość przed uruchomieniem tokarki.
4. Mocno dokręć obrabiany przedmiot do szczęk.
5. Ciężkich lub niewyważonych elementów obrabianych nie należy mocować bezpośrednio do uchwytu śrubowego. Zamiast tego należy

używać pierścieni płyty czołowej.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.
