Tipo de producto	Portabrocas autocentrante de 4 mordazas
Marca	Vevor
Modelo	KP2-3/4 (también KP96, KP965)
Diámetro del portabrocas	70 mm (para KP2-3/4)
Precisión geométrica	Desviación radial ≤ 0,005 mm, desviación axial ≤ 0,005 mm
Desviación radial del portabrocas	≤ 0,15 mm
Desviación axial del portabrocas	≤ 0,15 mm
Desviación radial de la barra de prueba	α ≤ 0,4 (L=50 mm)
Número de mordazas	4
Tipo de sujeción	Autocentrante con llave
Funciones principales	Sujeción interior y exterior; sujeción de piezas redondas y cuadradas; centro hueco para perforación; uso horario y antihorario
Material del cuerpo	Acero templado
Accesorios incluidos	Juego de mordazas (redondas, de espiga, escalonadas, planas); llave Allen en T; tornillos para madera; portabrocas con llave; adaptador roscado
Instrucciones de seguridad	Uso obligatorio de gafas; no usar guantes ni joyas; desconectar la máquina antes del ajuste; no usar bajo influencia de drogas o alcohol
Mantenimiento	Engrasar regularmente la voluta; limpiar el polvo de las mordazas y la voluta
Velocidad máxima recomendada	80-100 rpm para piezas de 200-250 mm de diámetro
Reparabilidad	Piezas de repuesto disponibles: mordazas, adaptadores, llaves, tornillos
Fabricante	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importador (UE)	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Fráncfort del Meno
Importador (UK)	YH CONSULTING LIMITED

Preguntas frecuentes - KP2-3/4 Vevor

¿Cómo instalar el portabrocas KP2-3/4 en mi torno de madera?

Elija el adaptador roscado adecuado para el husillo de su torno. Inserte el adaptador en el cuerpo del portabrocas, luego atornille el conjunto en el husillo del torno. Asegúrese de que el adaptador esté firmemente colocado contra el hombro del husillo. Consulte a su distribuidor para el adaptador requerido.

¿Qué tipos de mordazas están incluidas y para qué sirven?

El portabrocas viene con cuatro juegos de mordazas: mordazas redondas (para sujeción de piezas pequeñas por expansión), mordazas de cola de milano (para sujetar cuencos), mordazas escalonadas y mordazas planas. Cada juego permite diferentes aplicaciones de sujeción.

¿Cuál es la velocidad recomendada para comenzar el torneado?

Para una pieza de 200 a 250 mm de diámetro y 40 a 50 mm de espesor, use una velocidad de 80 a 100 rpm. Comience siempre a la velocidad más lenta y no exceda la velocidad permitida indicada en el manual.

¿Cómo mantener el portabrocas para garantizar su longevidad?

Rocíe regularmente aceite en la voluta y accione el portabrocas con llave en todo su rango de movimiento. Inspeccione con frecuencia la acumulación de polvo en la voluta y las mordazas, y limpie si es necesario. Esto mantiene un movimiento fácil y preciso.

¿Qué precauciones de seguridad debo observar?

Use siempre protección ocular. No use guantes, corbatas ni joyas sueltas. Asegúrese de que todas las protecciones estén en su lugar antes de comenzar. Desconecte la máquina antes de cualquier reparación o ajuste. No trabaje bajo la influencia de drogas o alcohol.

¿Puedo usar el portabrocas para sujeción exterior e interior?

Sí, el portabrocas autocentrante de 4 mordazas permite tanto la sujeción exterior (mediante las mordazas) como la sujeción interior (por expansión en un hueco). Para la sujeción interior, realice un hueco de al menos 5 a 10 mm de profundidad en la pieza.

¿Qué hacer si las mordazas no se deslizan fácilmente?

Un movimiento difícil es normal al principio debido a las tolerancias ajustadas. Con un uso regular y lubricación con aceite, el movimiento se volverá más suave. Si el problema persiste, verifique que no haya polvo acumulado en la voluta.

¿Se puede usar el portabrocas en cualquier tipo de torno de madera?

Sí, siempre que elija el adaptador roscado correspondiente al husillo de su torno. Consulte a su distribuidor para seleccionar el adaptador adecuado. El adaptador debe estar firmemente atornillado en el cuerpo del portabrocas.

¿Cuál es la capacidad máxima de sujeción del portabrocas?

El diámetro del portabrocas es de 70 mm para el modelo KP2-3/4. Las mordazas de cola de milano ofrecen una extensión de aproximadamente 25 mm más allá de su tamaño especificado. Para piezas pesadas o desequilibradas, use los anillos de plato frontal en lugar del portabrocas de tornillo.

¿Cómo preparar una pieza para el torneado con este portabrocas?

Para un cuenco, prepare una pieza de 200-250 mm de diámetro y 40-50 mm de espesor. Perfore un agujero de 7-8 mm de diámetro y 25 mm de profundidad en el centro para la fijación. Asegúrese de que la pieza sea lo más redonda posible y elija la velocidad adecuada antes de comenzar.

MANUAL DE USUARIO KP2-3/4 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

PORTABROCAS DE MADERA AUTOCENTRANTE DE 4 MORDAZAS

Precisión de geometría (mm)

Diagrama de prueba	Elemento de prueba	Diámetro del mandril
		70	96
	a. Descentramiento radial b. Descentramiento axial	a:0,005b:0,005
	RadialAgotamiento de arrojar	≤slant 0,15	≤slant 0,15
	Axialsin de arrojar	≤slant 0,15	≤slant 0,15
	Radialagotamiento de la barra de prueba	≤slant 0,4 L=50	≤slant 0,4 L=50 (75)

DESCRIPTION

Este mandril es un mandril autocentrante de 4 mordazas que utiliza la precisión, simplicidad y confiabilidad del mandril de ingeniería.

Este mandril es autocentrante; agarra interna y externamente; sujeta piezas redondas y cuadradas; tiene un centro hueco por lo que se pued realizar perforaciones pasantes desde cualquier extremo; y puede funcionar en sentido horario o antihorario.

Fabricado a partir de esto, le da a los mandriles una mayor durabilidad, asegurando una vida útil más larga y un acabado de alta calidad que es menor.

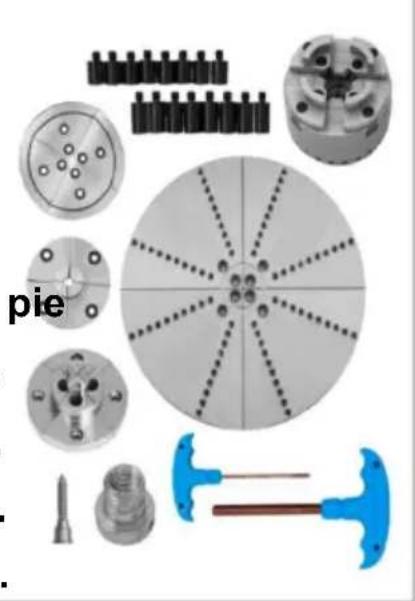

PACKING LIST

(P2-3/4, P96)

Mandril autocentrante de 1,4 mordazas......

2.Accesorio

Tornillo para madera .... 1

Llave Allen con barra en T ....

Portabrocas de Ilave ....

Adaptador ....1 pie

1. Instrucción

Mandril autocentrante de 1,4 mordazas ....1 pieza

2.Accesorio

Tornillo para madera .....1

Llave Allen en forma de T ....

Portabrocas de llave ....

Adaptador ... 1

Mandíbulas redondas grandes (4 piezas) .....

Mordaza de pasador (4 piezas) ....

Mordaza escalonada (4 piezas) ....

Mandíbula plana (4 piezas) ....

Perno 16 uds.

1. Lea y comprenda el manual de instrucciones antes de operar el torno para madera.
2. Utilice siempre protección para los ojos.
3. No use guantes, corbatas, joyas ni ropa suelta.
4. No opere sin las protecciones colocadas.
5. Desbaste la pieza de trabajo antes de instalar la placa frontal.
6. No monte una pieza de trabajo partida o que contenga un nudo.

7. Apriete todos los seguros antes de operar.

8. Gire la pieza de trabajo con la mano antes de aplicar energía.

9. Utilice la velocidad más lenta al comenzar a trabajar con una nueva pieza de trabajo y no exceda la velocidad permitida.
10. Desconecte la máquina de la fuente de alimentación antes de realiza reparaciones o ajustes.
11. No lo utilice bajo la influencia de drogas, alcohol o medicamentos.
12. Retire el soporte de la herramienta antes de lijar o pulir.

No es el objetivo de este manual describir todas las técnicas de tornead que se pueden utilizar con el mandril de 4 mordazas. Se recomienda qu los principiantes en torneado asistan a un curso de instrucción de buena reputación y consulten uno de los muchos libros disponibles sobre técnicas de torneado.

El mandril de 4 mordazas se adapta a una gama de husillos de torno. tamaños. Esto se hace cambiando el Adaptador roscado . Su distribuidor le aconsejará sobre el adaptador necesario para su torno. Compruebe que el adaptador esté firmemente atornillado. en el cuerpo del mandril y luego atornille el Coloqu mandril ensamblado en el husillo del torno. E adaptador debe estar firmemente asentado contra el eje . Hombro del husillo del torno.

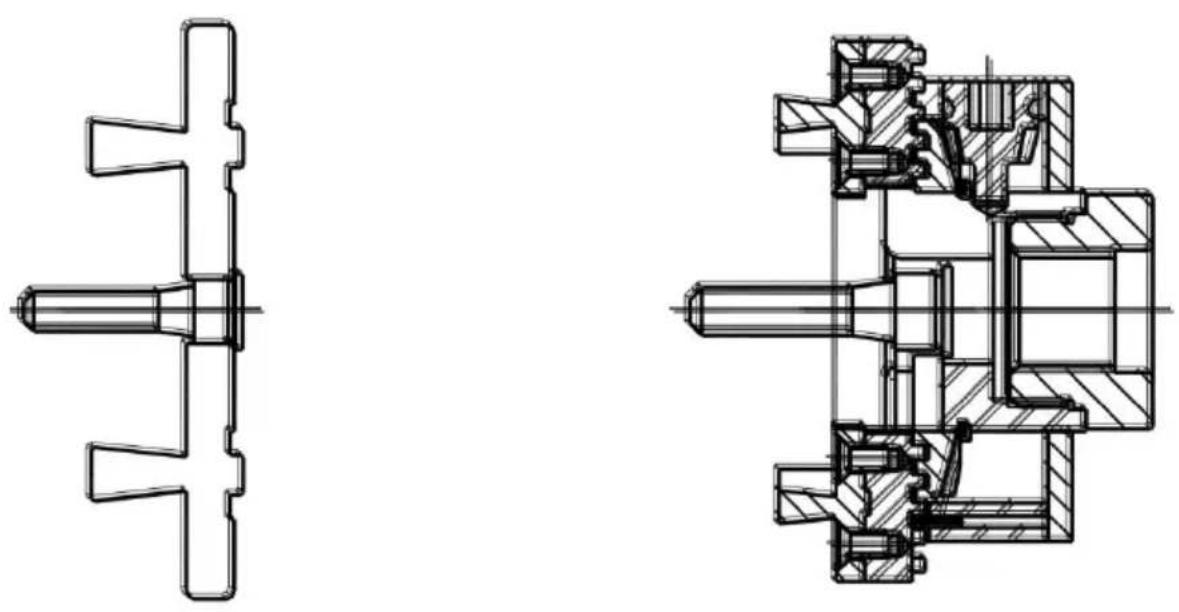

El portabrocas de tornillo se utiliza para montar tornillos pequeños, piezas de veta cruzada.

Mandril autocentrante de 4 mordazas

25MM JAWS

Estas mordazas se utilizan para la expansión en pequeños huecos y par la sujeción firme de trabajos de husillo fino. como pendientes, piezas de ajedrez, etc.. Para convertir artículos muy pequeños, Las mordazas se pueden desenroscar y solo se pueden utilizar las mordazas de respaldo.

DOVETAIL JAWS

Las mordazas de cola de milano están diseñadas para montar cuencos expandiéndose en un hueco o sujetándolas a una espiga. El tamaño indicado es la medida exterior de la cara de la mordaza cuando está completamente cerrada. Las mordazas de cola de milano proporcionan aproximadamente 25 mm de expansión más allá de su tamaño especificado.

KEY CHUCK

Los mandriles de 4 mordazas permiten apretar con una sola mano y ofrecen una gran potencia de agarre gracias a la relación de 6 a 1 de espiral. La parte posterior totalmente cerrada garantiza un funcionamiento uniforme y suave al evitar que entre polvo y residuos en la espiral del mandril.

El portabrocas Key es inmejorable en cuanto a potencia de sujeción. Su tamaño compacto lo hace ideal para su uso en tornos con capacidad de 300 mm o más pequeños.

El mandril básico incluye: cuerpo del mandril, juego de mordazas de cola de milano, llave Allen con barra en T, punta de tornillo, mandril de llave adaptador apropiado para adaptarse a su torno y manual del propietario.

1. Llave Allen con barra en T 2.Tornillo 3. Tapa 4. Destornillador

2. Adaptador 6. Anillo de seguridad 7. Anillo de desplazamiento 8. Portabrocas

3. Piñón 10.Pin 11.Pin para hornear 12.Cuerpo

del mandril

1. Mandíbula de respaldo 14. mandíbulas 15. Tornillo avellanado

1 6. Llave Allen con barra en T 17. Tornillo para madera

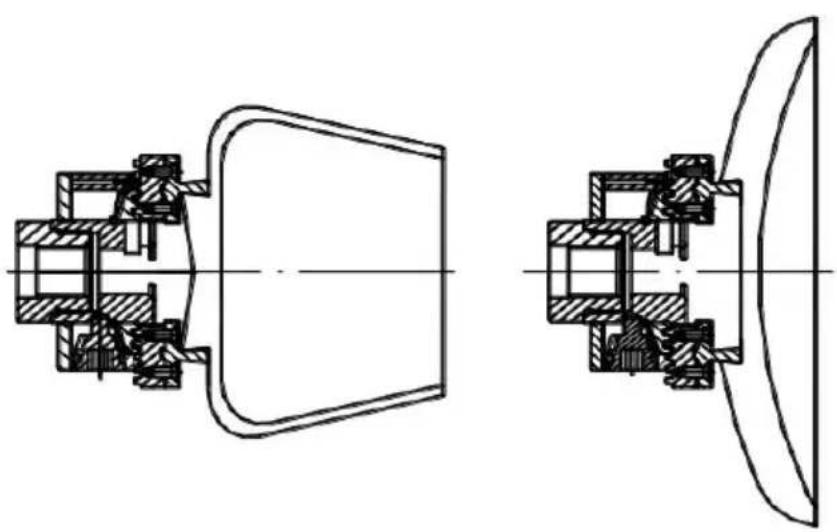

CLAMP-MODE

Con esta aplicación la pieza de trabajo se sujeta mediante las mordazas Para lograr una buena sujeción, Presione el extremo del recipiente con fuerza contra las mandíbulas. Fije la pieza de trabajo al tornillo o a una placa frontal. Al tornear previamente cuencos de madera verde, es posibl hacerlo entre centros o con un mandril pivotante. Primero, haga un huec de cola de milano de 5 a 10 mm de profundidad.

EXPANSION MODE

Para esta aplicación se transforma una hendidura en la pieza de trabajo. La profundidad del hueco depende de la actual tamaño de la pieza de trabajo, así como el tipo de madera utilizada. La profundidad mínima del ser de 5 mm a 10 mm .

El mandril está diseñado para tolerancias estrechas y al principio puede resultar rígido al operar. Con el uso el movimiento será más fácil. Para mantener una acción fácil de la mandíbula, Rocíe aceite regularmente en el pergamino y trabaje el portabrocas en todo su rango de movimiento. Inspeccione el mandril periódicamente para detectar acumulación de polvo en el espiral y las mordazas. Límpielo según sea necesario.

BEGINNER'S HINTS

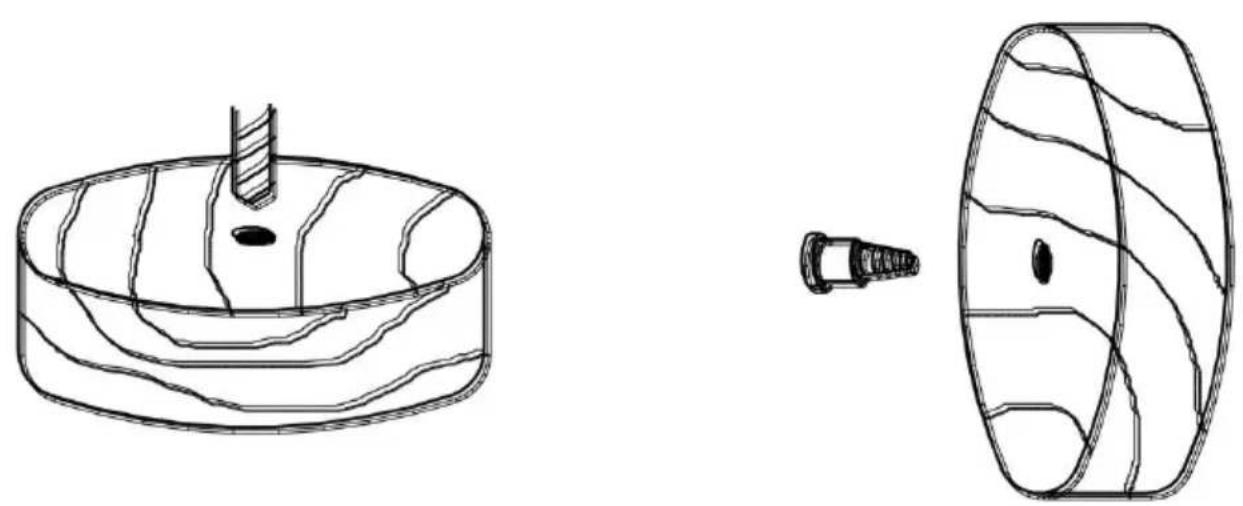

Prepare el wok de la siguiente manera:

200-250 mm de diámetro. 40-50 mm de espesor; RPM80-100

1. Taladre un agujero de 25 mm de profundidad y 7-8 mm de diámetro. agujero en el centro de la pieza de trabajo (evite perforar la veta final, menos agarre).
2. Asegúrese de que la pieza de trabajo sea lo más redonda posible.
3. Elija la velocidad adecuada antes de poner en marcha el torno.
4. Atornille la pieza de trabajo con fuerza contra las mordazas.
5. No se deben fijar piezas de trabajo pesadas o desequilibradas directamente al mandril de tornillo. Utilice en su lugar los anillos de la p frontal.

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Técnico Certificado de soporte y garantía electrónica
