KP965 - Mandril de taladro Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mandril autocentrante de 4 mordazas
Modelo	KP965
Marca	Vevor
Diámetro del mandril	96 mm
Precisión geométrica (desviación radial)	≤ 0,005 mm
Precisión geométrica (desviación axial)	≤ 0,005 mm
Desgaste radial del mandril	≤ 0,15 mm
Desgaste axial del mandril	≤ 0,15 mm
Desgaste radial de la barra de prueba	α ≤ 0,4 a L=50 (75) mm
Material	Acero tratado para durabilidad
Uso	Torno para madera, sujeción interior y exterior
Modos de sujeción	Sujeción exterior, expansión interior
Tipos de mordazas incluidas	Mordazas de 25 mm, cola de milano, escalonadas, planas, de bulón
Accesorios incluidos	Llave Allen en T, mandril con llave, adaptador roscado, tornillos para madera, espigas
Adaptador	Roscado para diferentes husillos de torno (según modelo)
Mantenimiento	Rociar regularmente aceite en la voluta, limpiar los residuos
Seguridad	Uso de gafas obligatorio, sin guantes, desconectar antes de ajustes
Piezas de repuesto y reparabilidad	Mordazas y adaptadores disponibles por separado
Información general	Fabricado por Shanghai Muxin Muye Youxian Gongsi, importado por Vevor

Preguntas frecuentes - KP965 Vevor

¿Cómo instalar el mandril KP965 en mi torno?

Elija el adaptador roscado adecuado para el husillo de su torno. Enrosque firmemente el adaptador en el cuerpo del mandril, luego monte el conjunto en el husillo apretando contra el hombro. Consulte el manual para los pares de apriete.

¿Cuál es la velocidad máxima permitida para este mandril?

La velocidad máxima no está indicada explícitamente en el manual. Se recomienda no exceder la velocidad autorizada para su torno y siempre comenzar a la velocidad más lenta con una pieza nueva.

¿Cómo mantener el mandril para que se mantenga fluido?

Rocíe regularmente aceite en la voluta (espiral) haciendo funcionar el mandril con llave en todo su recorrido. Limpie las mordazas y la voluta de residuos de madera. Un mantenimiento regular garantiza una larga vida útil.

¿Qué tipos de mordazas se incluyen con el modelo KP965?

El paquete incluye: mordazas de 25 mm, mordazas de cola de milano, mordazas escalonadas, mordazas planas y mordazas de bulón. Esto permite sujetar diferentes formas de piezas (redondas, cuadradas, etc.).

¿Puedo usar el mandril para perforar piezas largas?

Sí, el mandril tiene un centro hueco que permite perforar de un extremo a otro. Asegúrese de que la pieza esté bien centrada y que la velocidad sea adecuada.

¿Cómo cambiar las mordazas del mandril?

Desenrosque los tornillos de fijación de las mordazas con la llave Allen suministrada. Retire las mordazas e inserte las nuevas respetando las marcas de posición. Apriete firmemente los tornillos.

¿Se puede usar el mandril en modo expansión (sujeción interior)?

Sí, el mandril permite la sujeción por expansión en el interior de piezas huecas. Use las mordazas adecuadas (ej. cola de milano) creando un hueco de 5 a 10 mm de profundidad.

¿Cuáles son las instrucciones de seguridad esenciales?

Use siempre gafas de protección. No use guantes, corbata ni joyas. Desconecte la máquina antes de cualquier ajuste. Verifique que la pieza esté bien redonda y sin defectos. Retire el soporte de la herramienta antes del lijado.

¿Cómo elegir el adaptador correcto para mi torno?

El adaptador debe coincidir con la rosca del husillo de su torno. Consulte a su distribuidor o al fabricante del torno para conocer el tamaño. El mandril viene con un adaptador estándar, pero otros están disponibles como opción.

¿Qué hacer si el mandril parece difícil de apretar?

Limpie la voluta y las mordazas de todo polvo. Aplique un lubricante ligero (aceite) y haga funcionar el mandril varias veces. Con el uso, el movimiento se volverá más fácil.

MANUAL DE USUARIO KP965 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

PORTABROCAS DE MADERA AUTOCENTRANTE DE 4 MORDAZAS

Precisión de geometría (mm)

Diagrama de prueba	Elemento de prueba	Diámetro del mandril
		70	96
	a. Descentramiento radial b. Descentramiento axial	a:0,005b:0,005
	RadialAgotamiento de arrojar	0,15	0,15
	Axialsin de arrojar	0,15	0,15
	Radialagotamiento de la barra de prueba	α 0,4 L=50	α 0,4 L=50 (75)

DESCRIPCIÓN

Este mandril es un mandril autocentrante de 4 mordazas que utiliza la precisión, simplicidad y confiabilidad del mandril de ingeniería.

Este mandril es autocentrante; agarra interna y externamente; sujeta piezas redondas y cuadradas; tiene un centro hueco por lo que se pueden realizar perforaciones pasantes desde cualquier extremo; y puede funcionar en sentido horario o antihorario.

Fabricado a partir de esto, le da a los mandriles una mayor durabilidad, asegurando una vida útil más larga y un acabado de alta calidad que es menor.

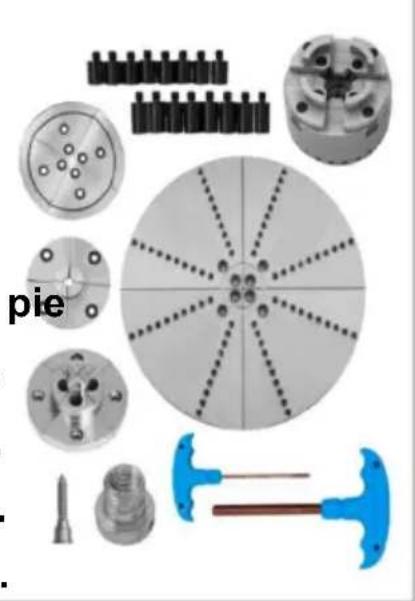

LISTA DE EMBALAJE

(P2-3/4, P96)

Mandril autocentrante de 4 mordazas......

2. Accesorio

Tornillo para madera .... 1

Llave Allen con barra en T ....

Portabrocas de llave ....

Adaptador ....1 pie

1. Instrucción

Mandril autocentrante de 1,4 mordazas ....1 pieza

2.Accesorio

Tornillo para madera .....1

Llave Allen en forma de T ....

Portabrocas de llave ....

Adaptador ... 1

Mandíbulas redondas grandes (4 piezas) .....

Mordaza de pasador (4 piezas) ....

Mordaza escalonada (4 piezas) ....

Mandíbula plana (4 piezas) ....

Perno 16 uds.

1. Lea y comprenda el manual de instrucciones antes de operar el torno para madera.
2. Utilice siempre protección para los ojos.
3. No use guantes, corbatas, joyas ni ropa suelta.
4. No opere sin las protecciones colocadas.
5. Desbaste la pieza de trabajo antes de instalar la placa frontal.
6. No monte una pieza de trabajo partida o que contenga un nudo.
7. Apriete todos los seguros antes de operar.
8. Gire la pieza de trabajo con la mano antes de aplicar energía.
9. Utilice la velocidad más lenta al comenzar a trabajar con una nueva pieza de trabajo y no exceda la velocidad permitida.
10. Desconecte la máquina de la fuente de alimentación antes de realizar reparaciones o ajustes.
11. No lo utilice bajo la influencia de drogas, alcohol o medicamentos.
12. Retire el soporte de la herramienta antes de lijar o pulir.

No es el objetivo de este manual describir todas las técnicas de torneado que se pueden utilizar con el mandril de 4 mordazas. Se recomienda que los principiantes en torneado asistan a un curso de instrucción de buena reputación y consulten uno de los muchos libros disponibles sobre técnicas de torneado.

El mandril de 4 mordazas se adapta a una gama de husillos de torno. Esto se hace cambiando el adaptador roscado. Su distribuidor le aconsejará sobre el adaptador necesario para su torno. Compruebe que el adaptador esté firmemente atornillado en el cuerpo del mandril y luego atornille el mandril ensamblado en el husillo del torno. El adaptador debe estar firmemente asentado contra el hombro del husillo del torno.

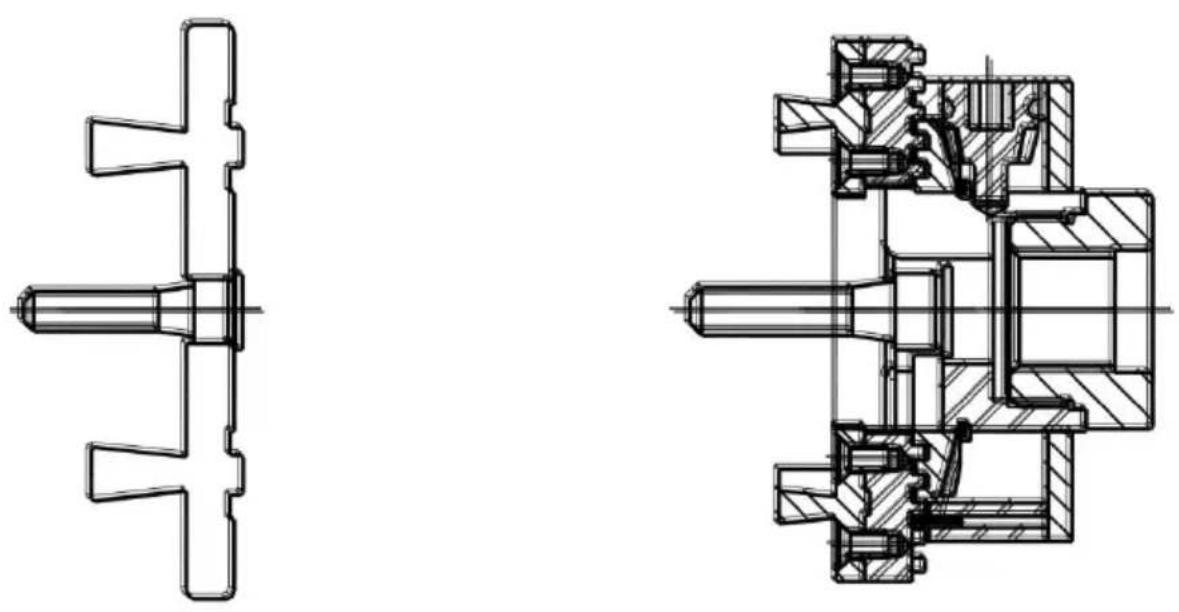

El portabrocas de tornillo se utiliza para montar tornillos pequeños, piezas de veta cruzada.

Mandril autocentrante de 4 mordazas

Mordazas de 25 mm

Estas mordazas se utilizan para la expansión en pequeños huecos y para la sujeción firme de trabajos de husillo fino, como pendientes, piezas de ajedrez, etc. Para convertir artículos muy pequeños, las mordazas se pueden desenroscar y solo se pueden utilizar las mordazas de respaldo.

Mordazas de cola de milano

Las mordazas de cola de milano están diseñadas para montar cuencos expandiéndose en un hueco o sujetándolas a una espiga. El tamaño indicado es la medida exterior de la cara de la mordaza cuando está completamente cerrada. Las mordazas de cola de milano proporcionan aproximadamente 25 mm de expansión más allá de su tamaño especificado.

Portabrocas de llave

Los mandriles de 4 mordazas permiten apretar con una sola mano y ofrecen una gran potencia de agarre gracias a la relación de 6 a 1 de espiral. La parte posterior totalmente cerrada garantiza un funcionamiento uniforme y suave al evitar que entre polvo y residuos en la espiral del mandril.

El portabrocas de llave es inmejorable en cuanto a potencia de sujeción. Su tamaño compacto lo hace ideal para su uso en tornos con capacidad de 300 mm o más pequeños.

El mandril básico incluye: cuerpo del mandril, juego de mordazas de cola de milano, llave Allen con barra en T, punta de tornillo, adaptador apropiado para adaptarse a su torno y manual del propietario.

1. Llave Allen con barra en T 2. Tornillo 3. Tapa 4. Destornillador
2. Adaptador 6. Anillo de seguridad 7. Anillo de desplazamiento 8. Portabrocas
3. Piñón 10. Pin 11. Pin para hornear 12. Cuerpo

del mandril

1. Mandíbula de respaldo 14. Mandíbulas 15. Tornillo avellanado

16. Llave Allen con barra en T 17. Tornillo para madera

CLAMP-MODE

Con esta aplicación, la pieza de trabajo se sujeta mediante las mordazas. Para lograr una buena sujeción, presione el extremo del recipiente con fuerza contra las mandíbulas. Fije la pieza de trabajo al tornillo o a una placa frontal. Al tornear previamente cuencos de madera verde, es posible hacerlo entre centros o con un mandril pivotante. Primero, haga un hueco de cola de milano de 5 a 10 mm de profundidad.

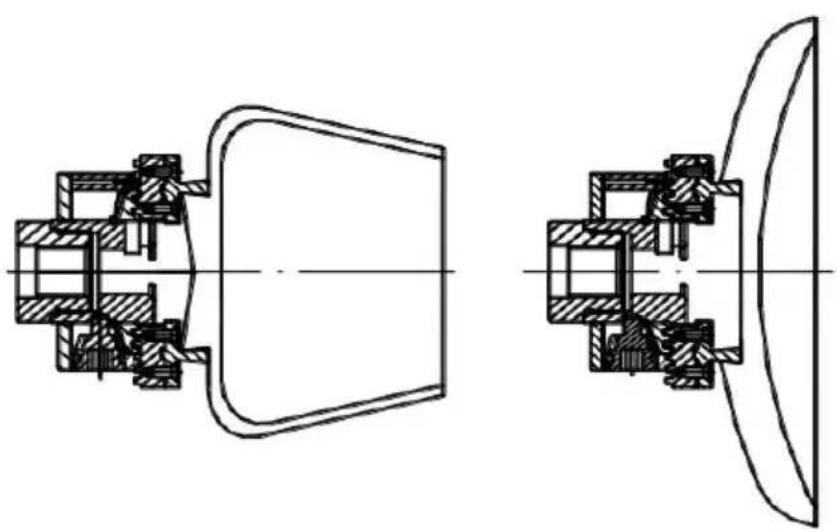

EXPANSION MODE

Para esta aplicación se transforma una hendidura en la pieza de trabajo. La profundidad del hueco depende del tamaño actual de la pieza de trabajo, así como del tipo de madera utilizada. La profundidad mínima debe ser de 5 mm a 10 mm.

El mandril está diseñado para tolerancias estrechas y al principio puede resultar rígido al operar. Con el uso, el movimiento será más fácil. Para mantener una acción fácil de la mandíbula, rocíe aceite regularmente en el pergamino y trabaje el portabrocas en todo su rango de movimiento. Inspeccione el mandril periódicamente para detectar acumulación de polvo en el espiral y las mordazas. Límpielo según sea necesario.

BEGINNER'S HINTS

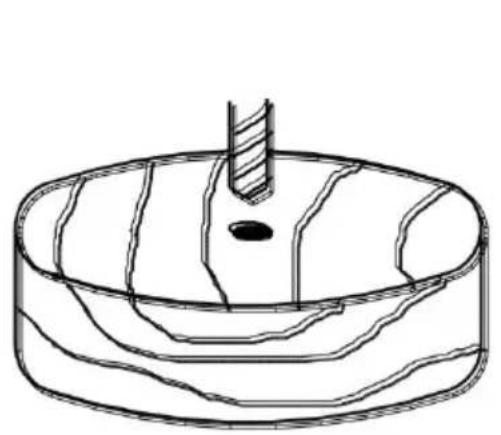

Prepare el wok de la siguiente manera:

200-250 mm de diámetro. 40-50 mm de espesor; RPM 80-100

1. Taladre un agujero de 25 mm de profundidad y 7-8 mm de diámetro en el centro de la pieza de trabajo (evite perforar la veta final, menos agarre).
2. Asegúrese de que la pieza de trabajo sea lo más redonda posible.
3. Elija la velocidad adecuada antes de poner en marcha el torno.
4. Atornille la pieza de trabajo con fuerza contra las mordazas.
5. No se deben fijar piezas de trabajo pesadas o desequilibradas directamente al mandril de tornillo. Utilice en su lugar los anillos de la placa frontal.
