Produkttyp	4-backs självcentrerande chuck
Modell	KP965
Märke	Vevor
Chuckdiameter	96 mm
Geometrisk precision (radiell kastning)	≤ 0,005 mm
Geometrisk precision (axiell kastning)	≤ 0,005 mm
Radiell kastning av chuck	≤ 0,15 mm
Axiell kastning av chuck	≤ 0,15 mm
Radiell kastning av teststång	α ≤ 0,4 vid L=50 (75) mm
Material	Behandlat stål för hållbarhet
Användning	Träsvarv, invändig och utvändig fastspänning
Spännlägen	Utvändig spänning, invändig expansion
Inkluderade backtyper	25 mm backar, svansdov, stegade, platta, spindelbackar
Inkluderade tillbehör	T-nyckel, chucknyckel, gängad adapter, träskruvar, dymlingar
Adapter	Gängad för olika svarvspindlar (beroende på modell)
Underhåll	Spreja regelbundet olja i spiralen, rengör skräp
Säkerhet	Skyddsglasögon obligatoriskt, inga handskar, koppla bort före justeringar
Reservdelar och reparerbarhet	Backar och adaptrar säljs separat
Allmän information	Tillverkat av Shanghai Muxin Muye Youxian Gongsi, importerat av Vevor

Vanliga frågor - KP965 Vevor

Hur installerar jag KP965-chucken på min svarv?

Välj den gängade adapter som passar din svarvs spindel. Skruva adaptern ordentligt i chuckkroppen, montera sedan enheten på spindeln och dra åt mot axeln. Se manualen för åtdragningsmoment.

Vilken är den maximala tillåtna hastigheten för denna chuck?

Maxhastigheten anges inte explicit i instruktionerna. Det rekommenderas att inte överskrida den tillåtna hastigheten för din svarv och alltid börja med lägsta hastighet med en ny arbetsstycke.

Hur underhåller jag chucken för att den ska förbli smidig?

Spraya regelbundet olja i spiralen medan du kör chucken med nyckel över hela sitt område. Rengör backarna och spiralen från trärester. Regelbundet underhåll garanterar lång livslängd.

Vilka typer av backar medföljer modell KP965?

Paketet innehåller: 25 mm backar, svansdovbackar, stegade backar, platta backar och spindelbackar. Detta gör det möjligt att hålla olika formade arbetsstycken (runda, fyrkantiga, etc.).

Kan jag använda chucken för att borra långa arbetsstycken?

Ja, chucken har ett ihåligt centrum som gör att du kan borra igenom. Se till att arbetsstycket är väl centrerat och att hastigheten är lämplig.

Hur byter jag backarna på chucken?

Skruva loss backarnas fästskruvar med medföljande insexnyckel. Ta bort backarna och sätt i de nya med hänsyn till positionsmarkeringarna. Dra åt skruvarna ordentligt.

Kan chucken användas i expansionsläge (invändig spänning)?

Ja, chucken möjliggör spänning genom expansion inuti ihåliga arbetsstycken. Använd lämpliga backar (t.ex. svansdov) och skapa en urholkning på 5–10 mm djup.

Vilka är de viktigaste säkerhetsföreskrifterna?

Använd alltid skyddsglasögon. Bär inte handskar, slips eller smycken. Koppla bort maskinen före alla justeringar. Kontrollera att arbetsstycket är runt och felfritt. Ta bort verktygsstödet före slipning.

Hur väljer jag rätt adapter till min svarv?

Adaptern måste matcha gängan på din svarvs spindel. Fråga din återförsäljare eller svarvtillverkaren om storleken. Chucken levereras med en standardadapter, men andra finns som tillval.

Vad gör jag om chucken känns svår att dra åt?

Rengör spiralen och backarna från damm. Applicera ett lätt smörjmedel (olja) och kör chucken flera gånger. Med användning blir rörelsen lättare.

BRUKSANVISNING KP965 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Diagram över testa	Testobjekt	Chuck diameter
		70	96
	a.Radi a lrun-out b.axialrun-out	a:0,005b:0,005
	Radiellslut på chuck	0,15	0,15
	Axialslut ofchuck	0,15	0,15
	Radiellslut påteststången	a 0,4 L=50	a 0,4 L=50 (75)

BESKRIVNING

Denna chuck är en 4-käfts självcentrerande chuck som utnyttjar precisionen, enkelheten och tillförlitligheten hos den tekniska chucken.

Denna chuck är självcentrerande; greppar invändigt och externt; kommer att hålla runt och fyrkantigt arbete; har ett ihåligt centrum så att genomborrning kan göras från båda ändar; och kan köras medurs eller moturs.

Tillverkad av detta material ger chuckarna en högre hållbarhet vilket säkerställer en längre livslängd och hög kvalitet som är mindre benägen att slitas.

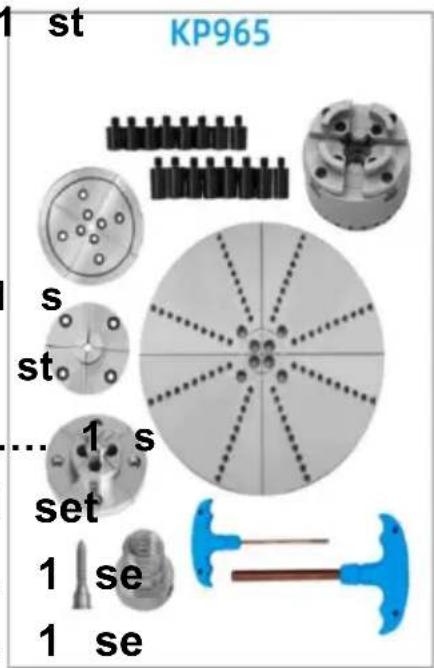

PACKNINGSLISTA

(KP2-3/4, KP96)

1. 4-käfts självcentrerande chuck....1 2. Tillbehör

Träskruv 1 st

T-stångs insexnyckel ....

Nyckelchuck 1

Adapter 1

1. Instruktion

1. 4-käfts självcentrerande chuck ....

1. Tillbehör

Träskruv, 1 st

T-stång inexnyckel

Nyckelchuck, 1

Adapter, 1

Stor rund käke (4 stycken)

Pinkäke (4 stycken), 1

Stegkäke (4 stycken)

Platt käke (4 stycken)

Stud, 16 st

3. Instruktion

SÄKERHETSFÖRESKRIFTER

1. Läs och förstå bruksanvisningen innan du använder träsvarven. Använd alltid ögonskydd.
2. Bär inte handskar, slipsar, smycken eller löst sittande kläder.
3. Använd inte utan skydd på plats.
4. Grov ut arbetsstycket innan du monterar frontplattan.
5. Montera inte ett delat arbetsstycke eller ett som innehåller en kvist.
6. Dra åt alla lås före användning.
7. Rotera arbetsstycket för hand innan du sätter på strömmen.
8. Använd den lägsta hastigheten när du startar med ett nytt arbetsstycke och

överskrid inte den tillåtna hastigheten.

1. Koppla bort maskinen från strömkällan innan du gör reparationer eller justeringar.
2. Arbeta inte under påverkan av droger, alkohol eller medicin.
3. Ta bort verktygsstödet före slipning eller polering.

Det ligger utanför ramen för denna manual att beskriva alla svarvtekniker som är möjliga med 4-käftschucken. Det rekommenderas att nybörjarsvarvare går en välrenommerad instruktionskurs, se en av de många tillgängliga böckerna om svarvtekniker.

4-käftschucken passar ett brett utbud av svarvspindelstorlekar. Detta görs genom att byta gängad adapter. Din återförsäljare ger råd om vilken adapter som krävs för din svarv. Kontrollera att adaptern är ordentligt fastskruvad i chuckkroppen och skruva sedan fast den monterade chucken på svarvspindeln. Adaptern måste sitta stadigt mot svarvspindelns axel.

Skruvchucken används för att montera små, tvärgående bitar.

Självcentrerande chuck med 4 käftar

25 MM KÄFTAR

Dessa käftar används för expansion i små urtag och för att hålla fint spindelarbete, som örhängen, schackpjäser, etc. För att svarva mycket små artiklar kan käftarna skruvas loss och endast bakkäftarna användas.

DOVETAIL JAWS

Laxstjärtskäftar är designade för montering av skålar genom att expandera till ett urtag eller klämma fast på en tapp. Storleken som anges är yttermåttet på käkens ansikte när den är helt stängd. Laxstjärtskäftar ger cirka 25 mm expansion utöver deras specificerade storlek.

KEY CHUCK

Chuckarna med 4 käftar ger enhands åtdragning tillsammans med en enorm greppkraft som tillhandahålls av 6 till 1-förhållandet på rullningen. Den helt inneslutna baksidan säkerställer konsekvent, smidig verkan genom att förhindra att damm och skräp kommer in i chuckens rullning. Nyckelchuck går inte att slå när det gäller att hålla kraften.

Dess kompakta storlek gör den idealisk för användning på svarvar med en kapacitet på 300 mm eller mindre.

Basic Chuck inkluderar: Chuckkropp, laxstjärtskäftset; T-Bar insexnyckel; skruvspets; Nyckelchuck; lämplig adapter som passar din svarv och bruksanvisning.

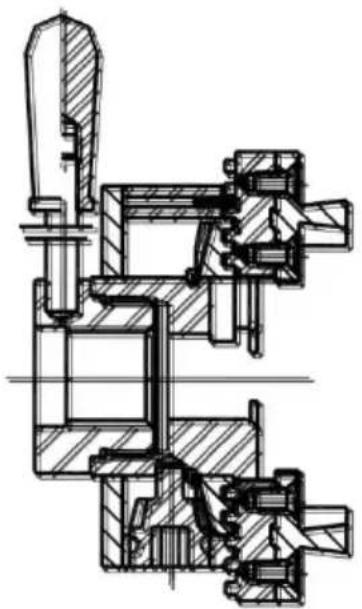

1. T-stång insexnyckel 2. Skruv 3. Lock 4. Skruvmejsel
2. Adapter 6. Låsring 7. Scrollring 8. Nyckelchuck
3. Pinion 10. Pin 11. Baknål 12. Chuck kropp 13. Bakände käke 14. Käkar 15. Försänkt skruv 16. T-stång insexnyckel 17. Träskruv

CLAMP-MODE

Med denna applikation hålls arbetsstycket av käftarna. För att få ett bra grepp, pressa skåländen hårt mot käftarna. Fäst arbetsstycket på skruven eller på en frontplatta. Vid försvarvning av skålar av grönt virke är det möjligt att göra detta mellan centra eller med en pivåchuck. Vänd först e

till 10 mm djupt laxstjärtsurtag.

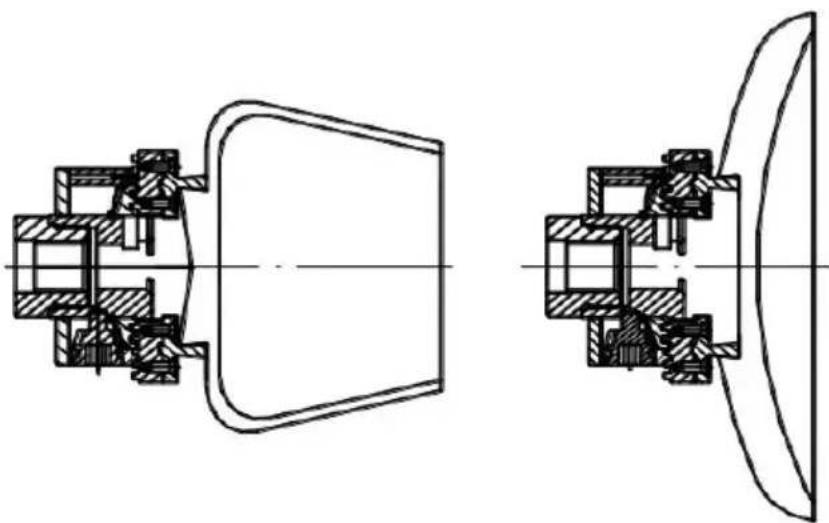

EXPANSION MODE

För denna applikation förvandlas scessen till arbetsstycket.

Fördjupningens djup beror på faktisk storleken på arbetsstycket samt vilken typ av virke som används. Minsta djup bör vara 5 mm till 10 mm

Chucken är konstruerad för nära toleranser och kan initialt vara styv att använda. Med användning blir rörelserna lättare. För att bibehålla enkel käkrörelse, spraya regelbundet olja i spiralen och arbeta med nyckelchucken genom hela rörelseområdet. Inspektera chucken regelbundet för att se om det har ansamlats damm i spiralen och käftarna. Rengör vid behov.

NYBÖRJARTIPS

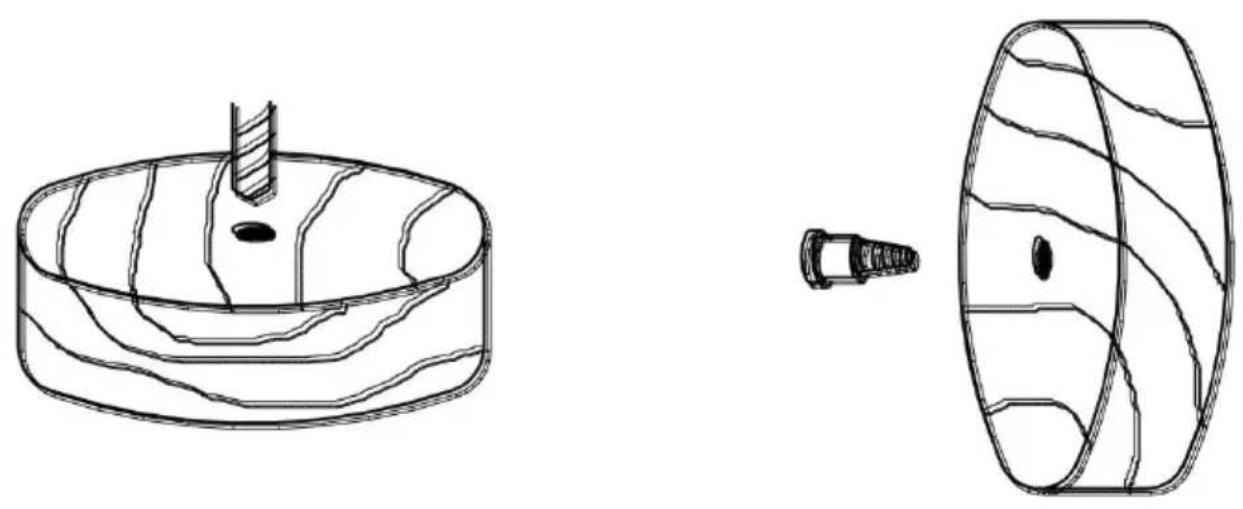

Förbered wokpiecen på följande sätt:

200-250 mm diameter, 40-50 mm tjocklek; varvtal 80-100

1. Borra ett 25 mm djupt och 7-8 mm diameter hål i mitten av arbetsstycket

(undvik att borra i ändkornet, mindre grepp).

2. Se till att arbetsstycket är så runt som möjligt. 3. Välj lämplig hastighet innan du startar svarven. 4. Skruva fast arbetsstycket hårt mot käftarna. 5. Tunga eller obalanserade arbetsstycken ska inte fästas direkt på skruvchucken. Använd frontplattans ringar istället.
