Varumärke	Vevor
Modell	KP96
Produkttyp	4-backs självcentrerande chuck för svarv
Chuckdiameter	96 mm
Geometrisk precision (radial och axiell runout)	0,005 mm
Radial runout på chuck	≤ 0,15 mm
Axiell runout på chuck	≤ 0,15 mm
Radial runout på teststång	α ≤ 0,4 (L=50 mm)
Kroppsmaterial	Härdat stål (hög hållbarhet)
Spänningsmetod	Invändig och utvändig spänning (expansion och klämning)
Arbetsstycken	Runda och fyrkantiga delar, skålar, tappar
Medföljande käftset	25 mm käftar, laxstjärtkäftar, trappstegskäftar, platta käftar, stora runda käftar, spindelkäftar
Ingående tillbehör	Gängad adapter, nyckelchuck, T-insexnyckel, träskruvar, dymlingar
Spännsystem	Spiral med förhållande 6:1, nyckelchuck för hög greppkraft
Spindelkompatibilitet	Anpassningsbar till olika svarvspindelstorlekar via gängad adapter
Rekommenderad användning	Långsam hastighet vid start, överskrid inte chuckens tillåtna hastighet
Underhåll	Olja spiralen regelbundet, rengör ansamlat damm
Säkerhet	Använd skyddsglasögon, bär inte lösa handskar, koppla bort maskinen innan justeringar
Ursprungsland	Kina (Shanghai)
Vikt (uppskattad)	Cirka 1,5 kg

Vanliga frågor - KP96 Vevor

Hur monterar jag KP96-chucken på min svarv?

Välj lämplig gängad adapter för din svarvspindel (säljs separat om nödvändigt). Skruva fast adaptern ordentligt i chuckkroppen, skruva sedan enheten på svarvspindeln tills den bottnar mot axeln. Använd T-insexnyckeln för att dra åt fästskruvarna om sådana finns.

Vilka typer av käftar medföljer chucken?

Chucken levereras med flera käftset: 25 mm käftar (för små delar), laxstjärtkäftar (för skålar), trappstegskäftar, platta käftar, stora runda käftar och spindelkäftar. Se packlistan för exakt modell.

Hur byter jag käftarna på chucken?

Koppla först bort svarven från strömmen. Använd T-insexnyckeln för att lossa de försänkta skruvarna som håller käftarna. Ta bort de befintliga käftarna och installera de nya, se till att de är ordentligt inriktade. Dra åt skruvarna måttligt.

Vilken är den rekommenderade maximala hastigheten för denna chuck?

Manualen anger ingen exakt maxhastighet. Det rekommenderas att inte överskrida den tillåtna hastighet som anges på chucken eller svarven. För säkerhets skull, börja alltid med lägsta hastighet (80-100 varv/min för delar på 200-250 mm) och öka gradvis.

Hur underhåller jag chucken för att säkerställa lång livslängd?

Spraya regelbundet lätt olja i chuckens spiral och manövrera nyckelchucken genom hela dess rörelse för jämn fördelning. Rengör käftar och spiral från damm och skräp efter varje användning. Inspektera visuellt käftarnas och gängornas skick.

Kan jag använda denna chuck för invändig spänning (expansion)?

Ja, chucken tillåter invändig spänning genom expansion. För detta, gör en urholkning i arbetsstycket (minsta djup 5-10 mm) och använd lämpliga käftar (t.ex. laxstjärtkäftar). Sätt in käftarna i urholkningen och dra åt med nyckeln.

Vad gör jag om käftarna inte glider lätt?

Käftarna kan initialt vara styva. Använd chucken regelbundet för att mjuka upp dem. Om problemet kvarstår, rengör noggrant spiralen och käftarna, smörj sedan med olja. Kontrollera att inget skräp blockerar mekanismen.

Hur fäster jag en sprucken eller kvistig träbit?

Det rekommenderas inte att montera en sprucken del eller en del med kvistar, eftersom det kan leda till farligt brott. Välj alltid en frisk del utan strukturella defekter.

Kan chucken användas för att borra genomgående hål?

Ja, chucken har en ihålig mitt som möjliggör borrning från ände till ände. Se till att arbetsstycket är ordentligt fastspänt och att borren är lämplig. Använd låg hastighet och borra gradvis.

Var hittar jag reservdelar som käftar eller adapter?

Kontakta Vevor support via www.vevor.com/support eller din återförsäljare. Reservdelar (käftar, adaptrar, skruvar, nycklar) kan beställas separat. Kontrollera kompatibiliteten med din KP96-modell.

BRUKSANVISNING KP96 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Diagram över testa	Testobjekt	Chuck diameter
		70	96
	a.Radi a lrun-out b.axialrun-out	a:0,005b:0,005
	Radiellslut på chuck	0,15	0,15
	Axialslut ofchuck	0,15	0,15
	Radiellslut påteststången	a 0,4 L=50	a 0,4 L=50 (75)

BESKRIVNING

Denna chuck är en 4-käftad självcentrerande chuck som utnyttjar precisionen, enkelheten och tillförlitligheten hos den tekniska chucken.

Denna chuck är självcentrerande; den greppar invändigt och utvändigt; den kan hålla runt och fyrkantigt arbete; den har ett ihåligt centrum så att genomgående borrning kan göras från båda ändar; och den kan köras medurs eller moturs.

Tillverkad av högkvalitetsmaterial ger detta chuckarna en högre hållbarhet, vilket säkerställer en längre livslängd och hög kvalitet som är mindre benägen att slitas.

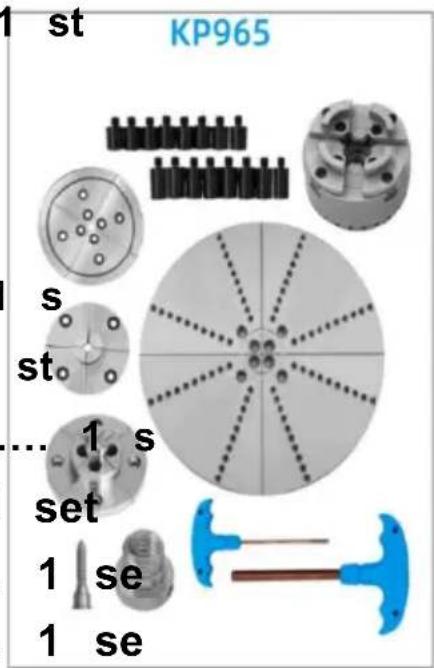

FÖRPACKNINGSINNEHÅLL

(KP2-3/4, KP96)

1. 4-käftad självcentrerande chuck....1 2. Tillbehör

Träskruv 1 st

T-stångs insexnyckel ....

Nyckelchuck 1

Adapter 1

1. Instruktion

1. 4-käftad självcentrerande chuck ....

1. Tillbehör

Träskruv .... 1 st

T-stång inexnyckel ....

Nyckelchuck 1

Adapter ... 1

Stor rund käke (4 stycken) ....

Pinkäke (4 stycken) 1

Stegkäke (4 stycken) ....

Platt käke (4 stycken) ....

Stud 16 st

3. Instruktion

SÄKERHETSFÖRESKRIFTER

1. Läs och förstå bruksanvisningen innan du använder träsvarven. 2. Använd alltid ögonskydd.
2. Bär inte handskar, slipsar, smycken eller löst sittande kläder.
3. Använd inte utan skydd på plats.
4. Grov ut arbetsstycket innan du monterar frontplattan.
5. Montera inte ett delat arbetsstycke eller ett som innehåller en kvist.
6. Dra åt alla lås före användning.
7. Rotera arbetsstycket för hand innan du sätter på strömmen.
8. Använd den lägsta hastigheten när du startar ett nytt arbetsstycke och

överskrid inte den tillåtna hastigheten.

1. Koppla bort maskinen från strömkällan innan du gör reparationer eller justeringar.
2. Arbeta inte under påverkan av droger, alkohol eller medicin.
3. Ta bort verktygsstödet före slipning eller polering.

Det ligger utanför ramen för denna manual att beskriva alla svarvtekniker som är möjliga med 4-käftschucken. Det rekommenderas att nybörjarsvarvare går en välrenommerad instruktionskurs, se en av de många tillgängliga böckerna om svarvtekniker.

4-käftschucken passar ett brett utbud av svarvspindelstorlekar. Detta görs genom att byta gängad adapter. Din återförsäljare kommer att ge råd om den adapter som krävs för din svarv. Kontrollera att adaptern är ordentligt fastskruvad i chuckkroppen och skruva sedan fast den monterade chucken på svarvspindeln. Adaptern måste sitta stadigt mot svarvspindelns axel.

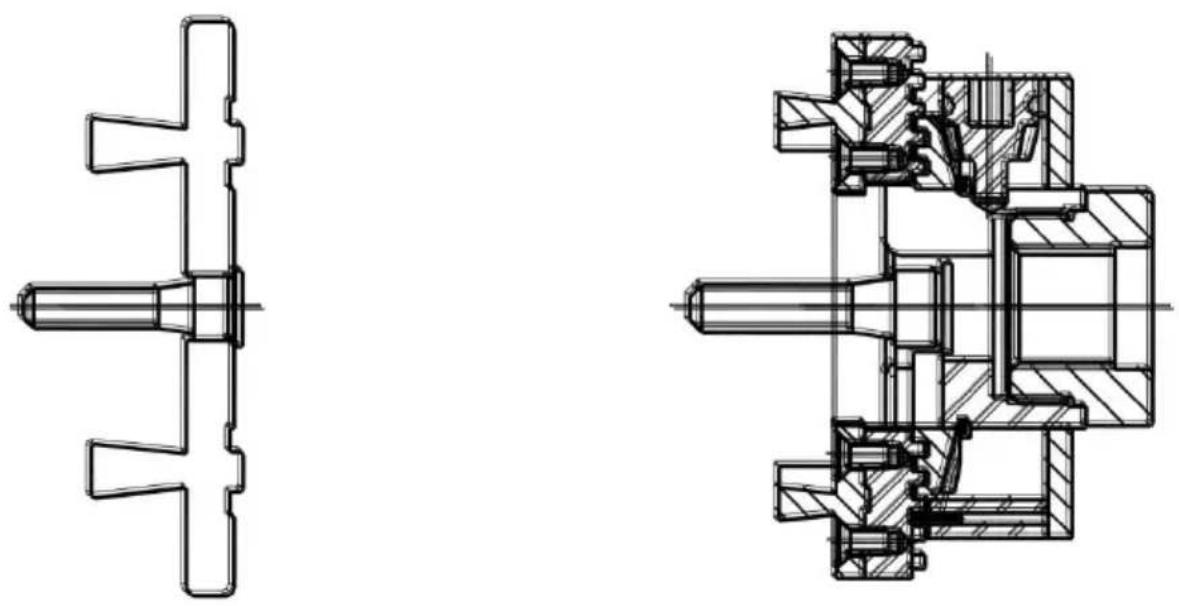

Skruvchucken används för att montera små, tvärgående bitar.

Självcentrerande chuck med 4 käkar

25 MM KÄFTAR

Dessa käftar används för expansion i små urtag och för att hålla fint spindelarbete, som örhängen, schackpjäser, etc. För att svarva mycket små artiklar kan käftarna skruvas loss och endast bakkäftarna kan användas.

DOVETAIL JAWS

Laxstjärtskäftar är designade för montering av skålar genom att expandera till ett urtag eller klämma fast på en tapp. Storleken som anges är yttermåttet på käkens ansikte när den är helt stängd. Laxstjärtskäftar ger cirka 25 mm expansion utöver deras specificerade storlek.

KEY CHUCK

Chuckarna med 4 käftar ger enhands åtdragning tillsammans med en enorm greppkraft som tillhandahålls av 6 till 1-förhållandet på rullningen. Den helt inneslutna baksidan säkerställer konsekvent, smidig verkan genom att förhindra att damm och skräp kommer in i chuckens rullning. Nyckelchuck går inte att slå när det gäller att hålla kraften.

Dess kompakta storlek gör den idealisk för användning på svarvar med en kapacitet på 300 mm eller mindre.

Basic Chuck inkluderar: Chuckkropp, laxstjärtskäftset; T-Bar insexnyckel; skruvspets; Nyckelchuck; lämplig adapter som passar din svarv och bruksanvisning.

1. T-stång insexnyckel 2. Skruv 3. Lock 4. Skruvmejsel
2. Adapter 6. Låsring 7. Scrollring 8. Nyckelchuck
3. Pinion 10. Pin 11. Baknål 12. Chuck kropp 13. Bakände käke 14. Käkar 15. Försänkt skruv 16. T-stång insexnyckel 17. Träskruv

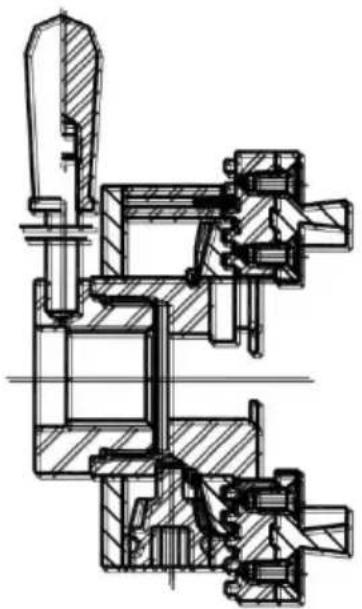

CLAMP-MODE

Med denna applikation hålls arbetsstycket av käftarna. För att få ett bra grepp, pressa skåländen hårt mot käftarna. Fäst arbetsstycket på skruven eller på en frontplatta. Vid försvarvning av skålar av grönt virke är det möjligt att göra detta mellan centra eller med en pivåchuck. Vänd först e

till 10 mm djupt laxstjärtsurtag.

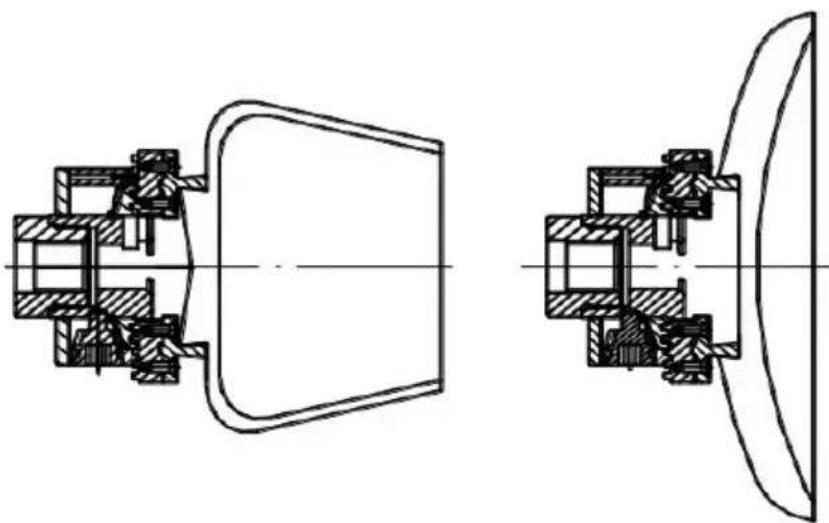

EXPANSION MODE

För denna applikation förvandlas scessen till arbetsstycket.

Fördjupningens djup beror på faktisk storleken på arbetsstycket samt vilken typ av virke som används. Minsta djup bör vara 5 mm till 10 mm

Chucken är konstruerad för nära toleranser och kan initialt vara styv att använda. Med användning blir rörelserna lättare. För att bibehålla enkel käkrörelse, spraya regelbundet olja i spiralen och arbeta med nyckelchucken genom hela rörelseområdet. Inspektera chucken regelbundet för att se om det har ansamlats damm i spiralen och käftarna. Rengör vid behov.

NYBÖRJARTIPS

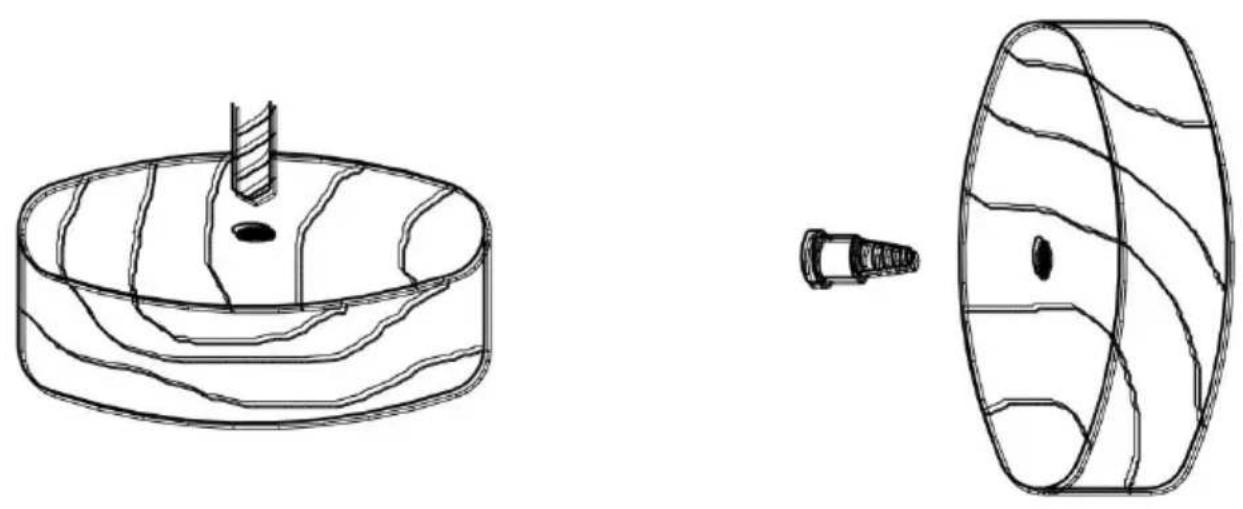

Förbered wokpiecen på följande sätt:

200-250 mm diameter, 40-50 mm tjocklek; varvtal 80-100

1. Borra ett 25 mm djupt och 7-8 mm diameter hål i mitten av arbetsstycket

(undvik att borra i ändkornet, mindre grepp).

2. Se till att arbetsstycket är så runt som möjligt. 3. Välj lämplig hastighet innan du startar svarven. 4. Skruva fast arbetsstycket hårt mot käftarna. 5. Tunga eller obalanserade arbetsstycken ska inte fästas direkt på skruvchucken. Använd frontplattans ringar istället.
