KP96 - Mandril de taladro Vevor - Manual de uso y guía de instrucciones gratis

Marca	Vevor
Modelo	KP96
Tipo de producto	Mandril autocentrante de 4 garras para torno de madera
Diámetro del mandril	96 mm
Precisión geométrica (desviación radial y axial)	0,005 mm
Desviación radial del mandril	≤ 0,15 mm
Desviación axial del mandril	≤ 0,15 mm
Desviación radial de la barra de prueba	α ≤ 0,4 (L=50 mm)
Material del cuerpo	Acero tratado (alta durabilidad)
Modo de sujeción	Sujeción interior y exterior (expansión y apriete)
Piezas sujetables	Piezas redondas y cuadradas, cuencos, espigas
Juegos de mordazas incluidos	Mordazas de 25 mm, de cola de milano, escalonadas, planas, grandes redondas, de espiga
Accesorios incluidos	Adaptador roscado, mandril de llave, llave Allen en T, tornillos para madera, espigas
Sistema de sujeción	Espiral con relación 6:1, mandril de llave para alta fuerza de sujeción
Compatibilidad de husillo	Adaptable a diferentes tamaños de husillos de torno mediante adaptador roscado
Uso recomendado	Velocidad lenta al inicio, no exceder la velocidad permitida del mandril
Mantenimiento	Engrasar regularmente la espiral, limpiar el polvo acumulado
Seguridad	Usar gafas de protección, no usar guantes holgados, desconectar la máquina antes de ajustes
País de origen	China (Shanghái)
Peso (estimado)	Aproximadamente 1,5 kg

Preguntas frecuentes - KP96 Vevor

¿Cómo montar el mandril KP96 en mi torno?

Seleccione el adaptador roscado adecuado para su husillo de torno (se vende por separado si es necesario). Atornille firmemente el adaptador en el cuerpo del mandril, luego atornille el conjunto en el husillo del torno hasta que haga tope contra el hombro. Use la llave Allen en T para apretar los tornillos de fijación si los hay.

¿Qué tipos de mordazas se incluyen con el mandril?

El mandril se entrega con varios juegos de mordazas: mordazas de 25 mm (para piezas pequeñas), mordazas de cola de milano (para cuencos), mordazas escalonadas, mordazas planas, mordazas grandes redondas y mordazas de espiga. Consulte la lista de embalaje para el modelo exacto.

¿Cómo cambiar las mordazas del mandril?

Primero desconecte el torno de la alimentación. Use la llave Allen en T para destornillar los tornillos de cabeza avellanada que sujetan las mordazas. Retire las mordazas actuales e instale las nuevas asegurándose de que estén bien alineadas. Vuelva a atornillar los tornillos y apriete moderadamente.

¿Cuál es la velocidad máxima recomendada para este mandril?

El manual no especifica una velocidad máxima exacta. Se recomienda no exceder la velocidad permitida indicada en el mandril o el torno. Por seguridad, comience siempre a la velocidad más lenta (80-100 rpm para piezas de 200-250 mm) y aumente gradualmente.

¿Cómo mantener el mandril para asegurar su longevidad?

Rocíe regularmente aceite ligero en la espiral del mandril y accione el mandril de llave en todo su recorrido para una distribución uniforme. Limpie las mordazas y la espiral del polvo y los residuos después de cada uso. Inspeccione visualmente el estado de las mordazas y las roscas.

¿Puedo usar este mandril para sujeción interior (expansión)?

Sí, el mandril permite la sujeción interior por expansión. Para ello, realice un hueco en la pieza (profundidad mínima 5-10 mm) y use las mordazas adecuadas (por ejemplo, las mordazas de cola de milano). Inserte las mordazas en el hueco y apriete con la llave.

¿Qué hacer si las mordazas no se deslizan fácilmente?

Las mordazas pueden estar inicialmente duras. Use el mandril regularmente para ablandarlas. Si el problema persiste, limpie cuidadosamente la espiral y las mordazas, luego lubrique con aceite. Verifique que ningún residuo bloquee el mecanismo.

¿Cómo fijar una pieza de madera rajada o con un nudo?

No se recomienda montar una pieza rajada o que contenga un nudo, ya que puede provocar una rotura peligrosa. Elija siempre una pieza sana y sin defectos estructurales.

¿Se puede usar el mandril para perforar agujeros pasantes?

Sí, el mandril tiene un centro hueco que permite perforar de un extremo a otro. Asegúrese de que la pieza esté bien sujeta y que la broca sea adecuada. Use una velocidad lenta y perfore progresivamente.

¿Dónde encontrar piezas de repuesto como las mordazas o el adaptador?

Contacte al soporte de Vevor a través de www.vevor.com/support o su distribuidor. Las piezas de repuesto (mordazas, adaptadores, tornillos, llaves) se pueden pedir por separado. Verifique la compatibilidad con su modelo KP96.

MANUAL DE USUARIO KP96 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

PORTABROCAS DE MADERA AUTOCENTRANTE DE 4 MORDAZAS

Precisión de geometría (mm)

Diagrama de prueba	Elemento de prueba	Diámetro del mandril
		70	96
	a. Descentramiento radial b. Descentramiento axial	a:0,005b:0,005
	RadialAgotamiento de arrojar	≤slant 0,15	≤slant 0,15
	Axialsin de arrojar	≤slant 0,15	≤slant 0,15
	Radialagotamiento de la barra de prueba	≤slant 0,4 L=50	≤slant 0,4 L=50 (75)

DESCRIPTION

Este mandril es un mandril autocentrante de 4 mordazas que utiliza la precisión, simplicidad y confiabilidad del mandril de ingeniería.

Este mandril es autocentrante; agarra interna y externamente; sujeta piezas redondas y cuadradas; tiene un centro hueco por lo que se pued realizar perforaciones pasantes desde cualquier extremo; y puede funcionar en sentido horario o antihorario.

Fabricado a partir de esto, le da a los mandriles una mayor durabilidad, asegurando una vida útil más larga y un acabado de alta calidad que es menor.

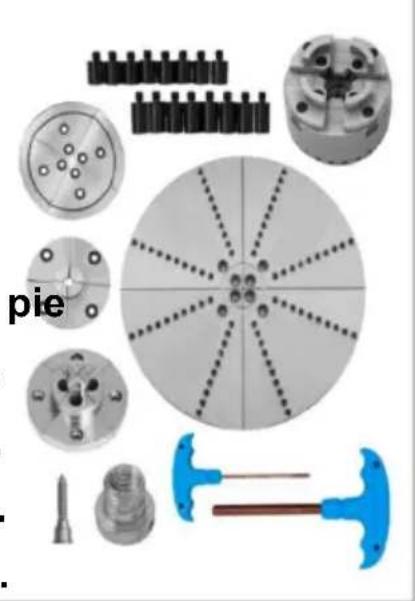

PACKING LIST

(P2-3/4, P96)

Mandril autocentrante de 1,4 mordazas......

2.Accesorio

Tornillo para madera .... 1

Llave Allen con barra en T ....

Portabrocas de Ilave ....

Adaptador ....1 pie

1. Instrucción

Mandril autocentrante de 1,4 mordazas ....1 pieza

2.Accesorio

Tornillo para madera .....1

Llave Allen en forma de T ....

Portabrocas de llave ....

Adaptador ... 1

Mandíbulas redondas grandes (4 piezas) .....

Mordaza de pasador (4 piezas) ....

Mordaza escalonada (4 piezas) ....

Mandíbula plana (4 piezas) ....

Perno 16 uds.

1. Lea y comprenda el manual de instrucciones antes de operar el torno para madera.
2. Utilice siempre protección para los ojos.
3. No use guantes, corbatas, joyas ni ropa suelta.
4. No opere sin las protecciones colocadas.
5. Desbaste la pieza de trabajo antes de instalar la placa frontal.
6. No monte una pieza de trabajo partida o que contenga un nudo.

7. Apriete todos los seguros antes de operar.

8. Gire la pieza de trabajo con la mano antes de aplicar energía.

9. Utilice la velocidad más lenta al comenzar a trabajar con una nueva pieza de trabajo y no exceda la velocidad permitida.
10. Desconecte la máquina de la fuente de alimentación antes de realiza reparaciones o ajustes.
11. No lo utilice bajo la influencia de drogas, alcohol o medicamentos.
12. Retire el soporte de la herramienta antes de lijar o pulir.

No es el objetivo de este manual describir todas las técnicas de tornead que se pueden utilizar con el mandril de 4 mordazas. Se recomienda qu los principiantes en torneado asistan a un curso de instrucción de buena reputación y consulten uno de los muchos libros disponibles sobre técnicas de torneado.

El mandril de 4 mordazas se adapta a una gama de husillos de torno. tamaños. Esto se hace cambiando el Adaptador roscado . Su distribuidor le aconsejará sobre el adaptador necesario para su torno. Compruebe que el adaptador esté firmemente atornillado. en el cuerpo del mandril y luego atornille el Coloqu mandril ensamblado en el husillo del torno. E adaptador debe estar firmemente asentado contra el eje . Hombro del husillo del torno.

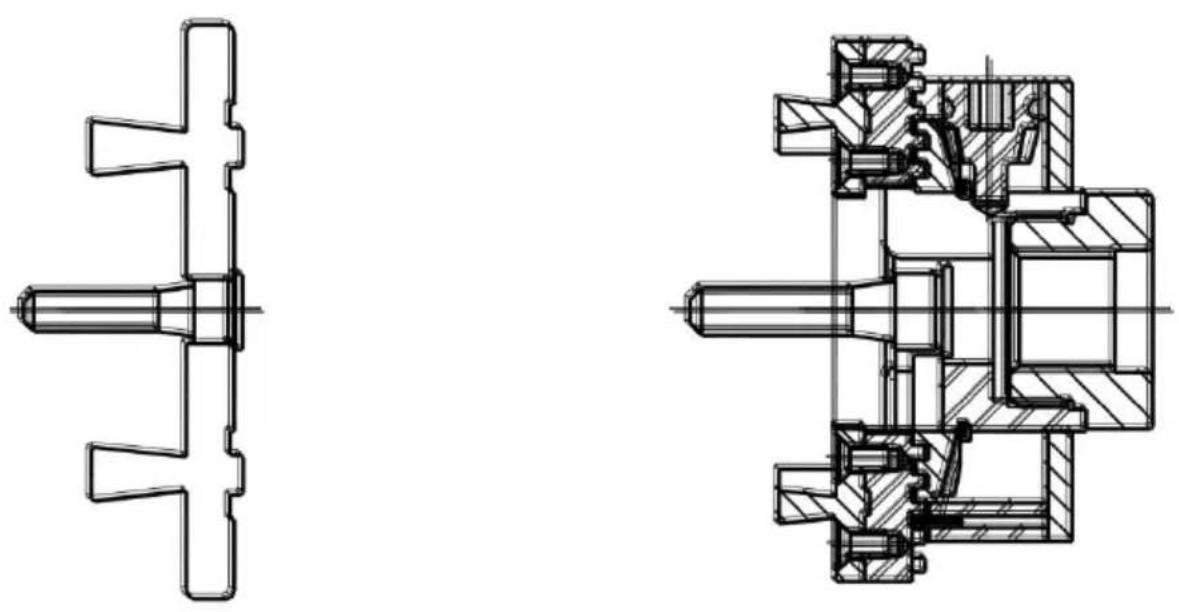

El portabrocas de tornillo se utiliza para montar tornillos pequeños, piezas de veta cruzada.

Mandril autocentrante de 4 mordazas

25MM JAWS

Estas mordazas se utilizan para la expansión en pequeños huecos y par la sujeción firme de trabajos de husillo fino. como pendientes, piezas de ajedrez, etc.. Para convertir artículos muy pequeños, Las mordazas se pueden desenroscar y solo se pueden utilizar las mordazas de respaldo.

DOVETAIL JAWS

Las mordazas de cola de milano están diseñadas para montar cuencos expandiéndose en un hueco o sujetándolas a una espiga. El tamaño indicado es la medida exterior de la cara de la mordaza cuando está completamente cerrada. Las mordazas de cola de milano proporcionan aproximadamente 25 mm de expansión más allá de su tamaño especificado.

KEY CHUCK

Los mandriles de 4 mordazas permiten apretar con una sola mano y ofrecen una gran potencia de agarre gracias a la relación de 6 a 1 de espiral. La parte posterior totalmente cerrada garantiza un funcionamiento uniforme y suave al evitar que entre polvo y residuos en la espiral del mandril.

El portabrocas Key es inmejorable en cuanto a potencia de sujeción. Su tamaño compacto lo hace ideal para su uso en tornos con capacidad de 300 mm o más pequeños.

El mandril básico incluye: cuerpo del mandril, juego de mordazas de cola de milano, llave Allen con barra en T, punta de tornillo, mandril de llave adaptador apropiado para adaptarse a su torno y manual del propietario.

1. Llave Allen con barra en T 2.Tornillo 3. Tapa 4. Destornillador

2. Adaptador 6. Anillo de seguridad 7. Anillo de desplazamiento 8. Portabrocas

3. Piñón 10.Pin 11.Pin para hornear 12.Cuerpo

del mandril

1. Mandíbula de respaldo 14. mandíbulas 15. Tornillo avellanado

1 6. Llave Allen con barra en T 17. Tornillo para madera

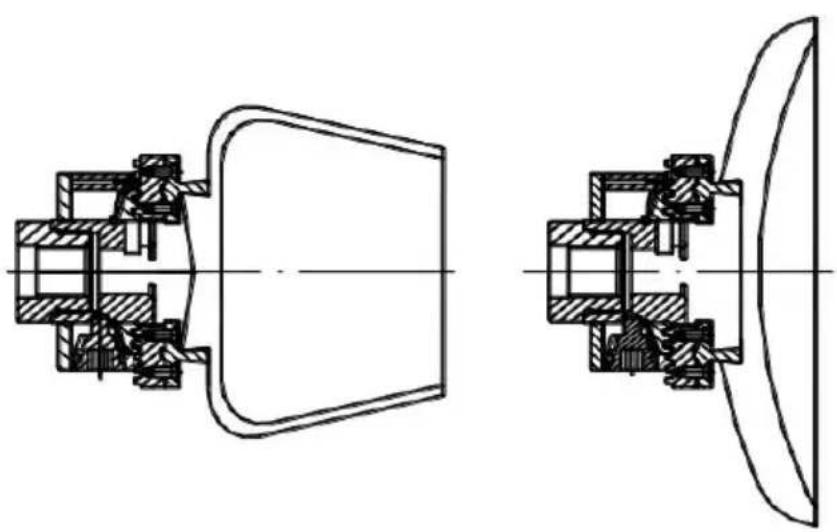

CLAMP-MODE

Con esta aplicación la pieza de trabajo se sujeta mediante las mordazas Para lograr una buena sujeción, Presione el extremo del recipiente con fuerza contra las mandíbulas. Fije la pieza de trabajo al tornillo o a una placa frontal. Al tornear previamente cuencos de madera verde, es posibl hacerlo entre centros o con un mandril pivotante. Primero, haga un huec de cola de milano de 5 a 10 mm de profundidad.

EXPANSION MODE

Para esta aplicación se transforma una hendidura en la pieza de trabajo. La profundidad del hueco depende de la actual tamaño de la pieza de trabajo, así como el tipo de madera utilizada. La profundidad mínima del ser de 5 mm a 10 mm .

El mandril está diseñado para tolerancias estrechas y al principio puede resultar rígido al operar. Con el uso el movimiento será más fácil. Para mantener una acción fácil de la mandíbula, Rocíe aceite regularmente en el pergamino y trabaje el portabrocas en todo su rango de movimiento. Inspeccione el mandril periódicamente para detectar acumulación de polvo en el espiral y las mordazas. Límpielo según sea necesario.

BEGINNER'S HINTS

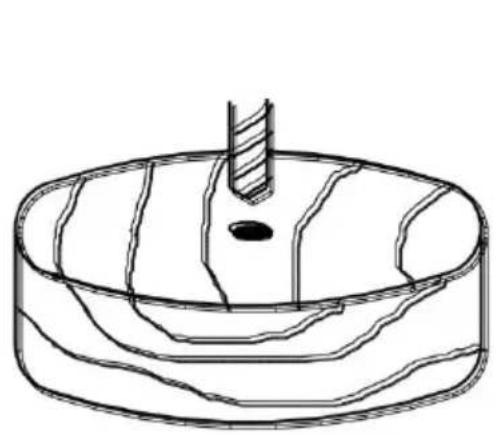

Prepare el wok de la siguiente manera:

200-250 mm de diámetro. 40-50 mm de espesor; RPM80-100

1. Taladre un agujero de 25 mm de profundidad y 7-8 mm de diámetro. agujero en el centro de la pieza de trabajo (evite perforar la veta final, menos agarre).
2. Asegúrese de que la pieza de trabajo sea lo más redonda posible.
3. Elija la velocidad adecuada antes de poner en marcha el torno.
4. Atornille la pieza de trabajo con fuerza contra las mordazas.
5. No se deben fijar piezas de trabajo pesadas o desequilibradas directamente al mandril de tornillo. Utilice en su lugar los anillos de la p frontal.

Técnico Certificado de soporte y garantía electrónica
