Marke	Vevor
Modell	KP96
Produkttyp	4-Backen-Selbstzentrierfutter für Holzdrehmaschinen
Spannfutterdurchmesser	96 mm
Geometrische Genauigkeit (radialer und axialer Rundlauf)	0,005 mm
Radialer Rundlauf des Spannfutters	≤ 0,15 mm
Axialer Rundlauf des Spannfutters	≤ 0,15 mm
Radialer Rundlauf des Prüfstabs	α ≤ 0,4 (L=50 mm)
Körpermaterial	Vergüteter Stahl (hohe Haltbarkeit)
Spannmodus	Innen- und Außenspannung (Aufweiten und Zusammenpressen)
Spannbare Werkstücke	Runde und eckige Teile, Schalen, Zapfen
Mitgelieferte Backensätze	25 mm Backen, Schwalbenschwanzbacken, Stufenbacken, Flachbacken, große runde Backen, Spindelbacken
Enthaltene Zubehörteile	Gewindeadapter, Bohrfutterschlüssel, T-Inbusschlüssel, Holzschrauben, Bolzen
Spannsystem	Spirale mit Übersetzung 6:1, Schlüsselfutter für hohe Greifkraft
Spindelkompatibilität	Anpassbar an verschiedene Spindelgrößen von Drehmaschinen über Gewindeadapter
Empfohlene Verwendung	Langsame Startgeschwindigkeit, die zulässige Drehzahl des Spannfutters nicht überschreiten
Wartung	Spirale regelmäßig ölen, angesammelten Staub reinigen
Sicherheit	Schutzbrille tragen, keine weiten Handschuhe tragen, Maschine vor Einstellungen vom Netz trennen
Ursprungsland	China (Shanghai)
Gewicht (geschätzt)	Etwa 1,5 kg

Häufig gestellte Fragen - KP96 Vevor

Wie montiere ich das Spannfutter KP96 auf meine Drehmaschine?

Wählen Sie den passenden Gewindeadapter für Ihre Drehmaschinenspindel (separat erhältlich). Schrauben Sie den Adapter fest in das Spannfuttergehäuse, dann schrauben Sie die gesamte Einheit auf die Spindel, bis sie am Schulteranschlag anliegt. Verwenden Sie den T-Inbusschlüssel, um etwaige Befestigungsschrauben anzuziehen.

Welche Arten von Backen werden mit dem Spannfutter geliefert?

Das Spannfutter wird mit mehreren Backensätzen geliefert: 25 mm Backen (für kleine Teile), Schwalbenschwanzbacken (für Schalen), Stufenbacken, Flachbacken, große runde Backen und Spindelbacken. Überprüfen Sie die Packliste für das genaue Modell.

Wie wechsle ich die Backen des Spannfutters?

Trennen Sie zuerst die Drehmaschine von der Stromversorgung. Verwenden Sie den T-Inbusschlüssel, um die Senkkopfschrauben zu lösen, die die Backen halten. Entfernen Sie die aktuellen Backen und setzen Sie die neuen ein, achten Sie auf korrekte Ausrichtung. Ziehen Sie die Schrauben wieder fest an.

Was ist die empfohlene Höchstgeschwindigkeit für dieses Spannfutter?

Die Anleitung gibt keine genaue Höchstgeschwindigkeit an. Es wird empfohlen, die auf dem Spannfutter oder der Drehmaschine angegebene zulässige Geschwindigkeit nicht zu überschreiten. Aus Sicherheitsgründen beginnen Sie immer mit der langsamsten Geschwindigkeit (80-100 U/min für Werkstücke von 200-250 mm) und steigern Sie allmählich.

Wie warte ich das Spannfutter, um seine Langlebigkeit zu gewährleisten?

Sprühen Sie regelmäßig leichtes Öl in die Spirale des Spannfutters und betätigen Sie das Schlüsselfutter über den gesamten Hub, um eine gleichmäßige Verteilung zu erreichen. Reinigen Sie die Backen und die Spirale nach jedem Gebrauch von Staub und Schmutz. Überprüfen Sie visuell den Zustand der Backen und Gewinde.

Kann ich dieses Spannfutter für Innenspannung (Aufweiten) verwenden?

Ja, das Spannfutter ermöglicht Innenspannung durch Aufweiten. Dazu fertigen Sie eine Aussparung im Werkstück an (Mindesttiefe 5-10 mm) und verwenden die passenden Backen (z.B. Schwalbenschwanzbacken). Setzen Sie die Backen in die Aussparung und spannen Sie mit dem Schlüssel.

Was tun, wenn die Backen nicht leicht gleiten?

Die Backen können anfangs schwergängig sein. Verwenden Sie das Spannfutter regelmäßig, um sie geschmeidig zu machen. Wenn das Problem bestehen bleibt, reinigen Sie Spirale und Backen gründlich und schmieren Sie mit Öl. Überprüfen Sie, ob keine Schmutzpartikel den Mechanismus blockieren.

Wie spanne ich ein rissiges oder astiges Holzwerkstück?

Es ist nicht ratsam, ein rissiges oder astiges Werkstück zu spannen, da dies zu einem gefährlichen Bruch führen kann. Wählen Sie immer ein gesundes Werkstück ohne strukturelle Fehler.

Kann das Spannfutter zum Bohren von Durchgangslöchern verwendet werden?

Ja, das Spannfutter hat einen Hohlmittelpunkt, der das Bohren von einem Ende zum anderen ermöglicht. Stellen Sie sicher, dass das Werkstück gut gehalten wird und der Bohrer geeignet ist. Verwenden Sie eine langsame Geschwindigkeit und bohren Sie schrittweise.

Wo finde ich Ersatzteile wie Backen oder Adapter?

Kontaktieren Sie den Vevor-Support unter www.vevor.com/support oder Ihren Händler. Ersatzteile (Backen, Adapter, Schrauben, Schlüssel) können separat bestellt werden. Überprüfen Sie die Kompatibilität mit Ihrem Modell KP96.

BEDIENUNGSANLEITUNG KP96 Vevor

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

SELBSTZENTRIERENDES 4 - BACKEN - HOLZSPANNFUTTER

Geometriegenauigkeit (mm)

Diagramm von prüfen	Prüfling	Spannfutterdurchmesser
		70	96
	a.Radialer Rundlauf b.Planarer Rundlauf	ein:0.005 b:0,005
	Radial Auslaufen von Futter	≤0,15	≤ 0,15
	Axial Auslaufen von Futter	≤ 0,15	≤ 0,15
	Radial Auslaufen des Prüfstabes	α ≤0,4 L=50	α ≤0,4 L = 50 (75)

DESCRIPTION

Bei diesem Spannfutter handelt es sich um ein selbstzentrierendes 4-Backen-Spannfutter, das die Präzision, Einfachheit und Zuverlässigkeit eines technischen Spannfutters nutzt.

Dieses Spannfutter ist selbstzentrierend, greift innen und außen, hält runde und quadratische Werkstücke, hat eine hohle Mitte, sodass von beiden Enden aus durchgebohrt werden kann, und kann im oder gegen den Uhrzeigersinn betrieben werden.

Die Herstellung aus diesem Material verleiht den Spannfuttern eine höhere Haltbarkeit und gewährleistet eine längere Lebensdauer sowie eine hochwertige Verarbeitung, die weniger kostet.

PACKING LIST

(KP2-3/4, KP96)

Selbstzentrierendes 1,4-Backen-Bohrfutter .....

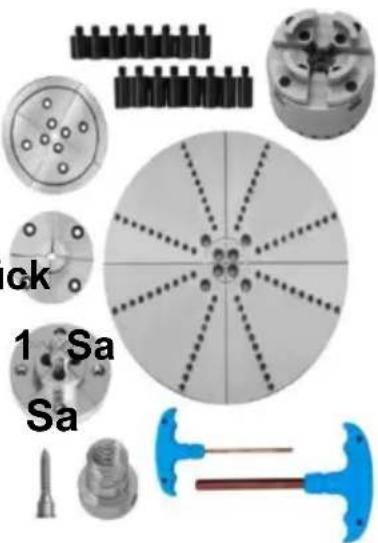

2.Zubehör

Holzschraube 1 Stück

T-Griff-Inbusschlüssel 1

Zahnkranzbohrfutter ....

Adapter ....1 Stück

Selbstzentrierendes 1,4-Backen-Bohrfutter ....1 Stück

2.Zubehör

Holzschraube .... .1 Stk

Zahnkranzbohrfutter ....

Adapter ... 1 Stück

Große runde Backe (4 Stück) ....

Stiftbacken (4 Stück) 1

Stufenbacken (4 Stück) 1

Flachbacken (4 Stück) 1 S

Bolzen 16 Stk

1. Lesen und verstehen Sie die Bedienungsanleitung, bevor Sie die Holzdrehmaschine bedienen.
2. Tragen Sie immer einen Augenschutz.
3. Tragen Sie keine Handschuhe, Krawatten, Schmuck oder weite Kleidung.
4. Nicht ohne Schutzvorrichtungen betreiben.

5. Vor der Montage der Planplatte das Werkstück grob aufrauen.

6. Montieren Sie kein gespaltenes Werkstück oder ein Werkstück mit Astlöchern.

7. Vor dem Betrieb alle Verriegelungen festziehen.
8. Drehen Sie das Werkstück per Hand, bevor Sie es einschalten.
9. Verwenden Sie beim Starten eines neuen Werkstücks die niedrigste Geschwindigkeit und überschreiten Sie nicht die zulässige Geschwindigkeit.
10. Trennen Sie die Maschine von der Stromquelle, bevor Sie Reparaturen oder Einstellungen vornehmen.
11. Nicht unter Einfluss von Drogen, Alkohol oder Medikamenten bediener
12. Entfernen Sie die Werkzeugablage vor dem Schleifen oder Polieren.

Es liegt außerhalb des Rahmens dieses Handbuchs, alle mit dem 4-Backen-Futter möglichen Drehtechniken zu beschreiben. Anfängern wird empfohlen, einen seriösen Lehrgang zu besuchen oder eines der vielen verfügbaren Bücher über Drehtechniken zu Rate zu ziehen.

Das 4-Backen-Futter passt auf eine Vielzahl Drehspindeln Größen. Dies geschieht durch d Änderung der Gewindeadapter . Ihr Händler berät Sie gerne zum passenden Adapter für Drehmaschine. Überprüfen Sie, ob der Adapte fest verschraubt ist in den Futterkörper und schrauben Sie dann die montiertes Spannfutte auf die Drehspindel. Der Adapter muss fest a Spannfutter anliegen . Schulter der Drehspind

Das Schraubfutter dient zur Aufnahme von kleinen, quergemaserte Stücke

Selbstzentrierendes 4-Backen-Bohrfutter

25MM JAWS

Diese Backen dienen zum Aufweiten in kleine Aussparungen und zum festen Halten feiner Spindelarbeiten, wie ohrringe, Schachfiguren, usw.. Zum Drehen von sehr kleinen Artikeln, Die Backen können abgeschraubt werden und nur die Trägerbacken können verwendet werden.

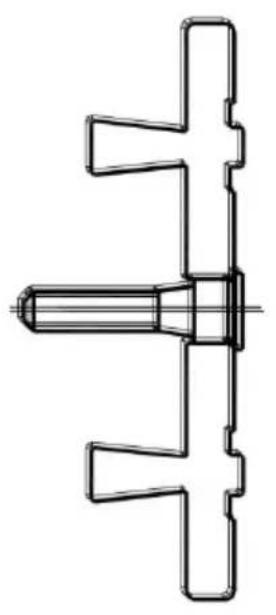

DOVETAIL JAWS

Schwalbenschwanzbacken sind für die Montage von Schalen durch Ausdehnen in eine Aussparung oder Festklemmen auf einem Zapfen konzipiert. Die angegebene Größe ist das Außenmaß der Backenfläche im vollständig geschlossenen Zustand. Schwalbenschwanzbacken lassen sich über ihre angegebene Größe hinaus um ca. 25 mm ausdehnen.

KEY CHUCK

Die 4-Backen-Spannfutter ermöglichen einhändiges Festziehen und bieten durch das Verhältnis 6:1 der Spirale enorme Spannkraft. Die vollständig geschlossene Rückseite gewährleistet eine gleichmäßige, reibungslose Funktion, indem sie verhindert, dass Staub und Schmutz in die Spirale de Spannfutters gelangen.

das Zahnkranzbohrfutter unschlagbar.

Aufgrund seiner kompakten Größe ist es ideal für den Einsatz auf Drehmaschinen mit einer Kapazität von 300 mm oder kleiner.

Das Basis-Bohrfutter beinhaltet: Bohrfutterkörper,

Schwalbenschwanz-Backensatz, T-Stück-Inbusschlüssel, Schraubspitze, Schlüsselbohrfutter, passenden Adapter für Ihre Drehbank und Bedienungsanleitung.

1. T-Griff-Inbusschlüssel 2.Schraube 3.Deckel 4.

Schraubendreher

1. Adapter 6. Sicherungsring 7. Spiralring 8.

Zahnkranzbohrfutter

9.Ritzel 10.Stift 11.Backnadel 12.

Spannfutterkörper

1. Stützbacke 14. Der weiße Hai 15. Senkschraube

1 6. T-Griff-Inbusschlüssel 17. Holzschraube

CLAMP-MODE

Bei dieser Anwendung wird das Werkstück durch die Backen gehalten. U einen guten Halt zu erreichen, Drücken Sie das Schüsselende fest gegen die Backen. Befestigen Sie das Werkstück an der Schraube oder auf eine Planscheibe. Beim Vordrechseln von Schalen aus Rohholz ist dies zwischen Spitzen oder mit einem Drehfutter möglich. Drehen Sie zunächst eine 5 bis 10 mm tiefe Schwalbenschwanzvertiefung.

EXPANSION MODE

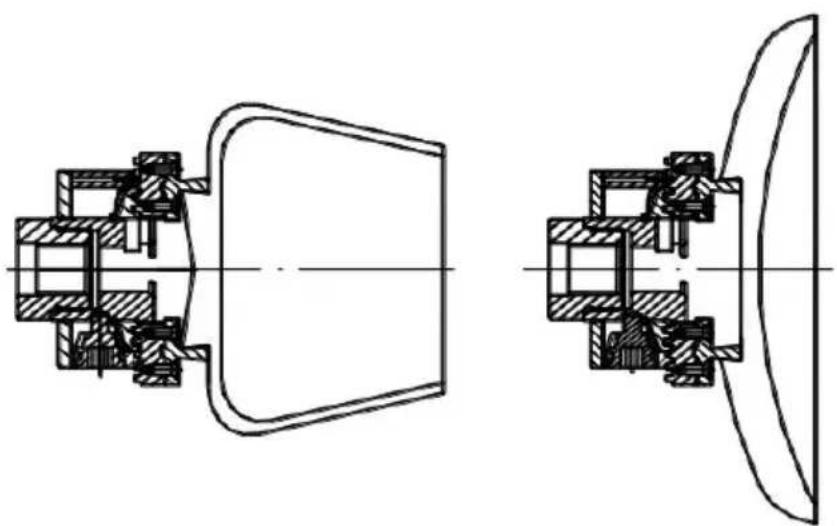

Hierzu wird eine Vertiefung in das Werkstück eingearbeitet. Die Tiefe der Aussparung hängt von der tatsächlich Größe des Werkstückes sowie der verwendeten Holzart. Die Mindesttiefe sollte 5mm bis 10mm betragen .

Das Spannfutter ist auf enge Toleranzen ausgelegt und kann anfangs schwergängig sein. Mit der Zeit wird die Bewegung einfacher. Um eine leichte Kieferbewegung aufrechtzuerhalten, Sprühen Sie regelmäßig Öl in die Spirale und lassen Sie das Spannfutter über den gesamten Bewegungsbereich laufen. Überprüfen Sie das Spannfutter regelmäßig auf Staubablagerungen in der Spirale und den Backen. Reinigen Sie es bei Bedarf.

BEGINNER'S HINTS

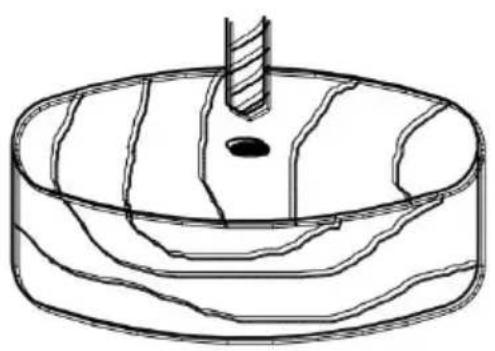

Bereiten Sie das Werkstück folgendermaßen vor:

200–250 mm Durchmesser, 40–50 mm dick; Drehzahl 80-100

1. Bohren Sie einen 25 mm tiefen und 7–8 mm durchmessenden Bohrer. Loch in der Mitte des Werkstücks (Vermeiden Sie das Bohren des Hirnholzes, weniger Grip).
2. Achten Sie darauf, dass das Werkstück möglichst rund ist.
3. Wählen Sie die geeignete Geschwindigkeit, bevor Sie die Drehbank starten.
4. Schrauben Sie das Werkstück fest gegen die Backen.
   5.Schwere oder unausgeglichene Werkstücke sollten nicht direkt im Schraubfutter befestigt werden. Verwenden Sie stattdessen die Frontplattenringe.
