Produkttyp	4-Backen-Selbstzentrierfutter
Marke	Vevor
Modell	KP2-3/4 (auch KP96, KP965)
Futterdurchmesser	70 mm (für KP2-3/4)
Geometrische Genauigkeit	Rundlaufabweichung radial ≤ 0,005 mm, axial ≤ 0,005 mm
Radialer Rundlauffehler des Futters	≤ 0,15 mm
Axialer Rundlauffehler des Futters	≤ 0,15 mm
Radialer Rundlauffehler des Prüfstabs	α ≤ 0,4 (L=50 mm)
Anzahl der Backen	4
Spannart	Selbstzentrierend mit Schlüssel
Hauptfunktionen	Innen- und Außenspannen; Halten von runden und eckigen Werkstücken; Hohlmitte zum Bohren; Rechts- und Linkslauf
Körpermaterial	Gehärteter Stahl
Mitgeliefertes Zubehör	Backensatz (rund, Schwalbenschwanz, gestuft, flach); T-Inbusschlüssel; Holzschrauben; Schlüsselfutter; Gewindeadapter
Sicherheitshinweise	Schutzbrille tragen; keine Handschuhe oder Schmuck tragen; Maschine vor Einstellungen ausschalten; nicht unter Einfluss von Drogen oder Alkohol verwenden
Wartung	Schnecke regelmäßig ölen; Backen und Schnecke von Staub reinigen
Empfohlene Höchstdrehzahl	80-100 U/min für Werkstücke mit 200-250 mm Durchmesser
Reparierbarkeit	Ersatzteile erhältlich: Backen, Adapter, Schlüssel, Schrauben
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
Importeur (EU)	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Frankfurt am Main
Importeur (UK)	YH CONSULTING LIMITED

Häufig gestellte Fragen - KP2-3/4 Vevor

Wie installiere ich das Futter KP2-3/4 auf meiner Holzdrehmaschine?

Wählen Sie den passenden Gewindeadapter für die Spindel Ihrer Drehmaschine. Setzen Sie den Adapter in den Futterkörper ein und schrauben Sie die Einheit auf die Spindel. Stellen Sie sicher, dass der Adapter fest an der Spindelschulter anliegt. Fragen Sie Ihren Händler nach dem benötigten Adapter.

Welche Arten von Backen sind enthalten und wofür werden sie verwendet?

Das Futter wird mit vier Backensätzen geliefert: Rundbacken (zum Spannen kleiner Werkstücke durch Aufweiten), Schwalbenschwanzbacken (zum Halten von Schalen), Stufenbacken und Flachbacken. Jeder Satz ermöglicht unterschiedliche Spannanwendungen.

Welche Drehzahl wird für den Beginn des Drehens empfohlen?

Für ein Werkstück mit 200 bis 250 mm Durchmesser und 40 bis 50 mm Dicke verwenden Sie eine Drehzahl von 80 bis 100 U/min. Beginnen Sie immer mit der langsamsten Drehzahl und überschreiten Sie nicht die in der Anleitung angegebene zulässige Drehzahl.

Wie warte ich das Futter, um seine Langlebigkeit zu gewährleisten?

Sprühen Sie regelmäßig Öl in die Schnecke und betätigen Sie das Futter mit dem Schlüssel über den gesamten Bewegungsbereich. Überprüfen Sie häufig die Staubansammlung in der Schnecke und den Backen und reinigen Sie diese bei Bedarf. Dies sorgt für eine leichte und präzise Bewegung.

Welche Sicherheitsvorkehrungen muss ich beachten?

Tragen Sie stets Augenschutz. Tragen Sie keine Handschuhe, Krawatten oder lockeren Schmuck. Stellen Sie sicher, dass alle Schutzvorrichtungen angebracht sind, bevor Sie beginnen. Schalten Sie die Maschine vor Reparaturen oder Einstellungen aus. Arbeiten Sie nicht unter dem Einfluss von Drogen oder Alkohol.

Kann ich das Futter für Außen- und Innenspannen verwenden?

Ja, das 4-Backen-Selbstzentrierfutter ermöglicht sowohl Außenspannen (durch die Backen) als auch Innenspannen (durch Aufweiten in einer Aussparung). Für das Innenspannen erstellen Sie eine Aussparung von mindestens 5 bis 10 mm Tiefe im Werkstück.

Was tun, wenn die Backen nicht leicht gleiten?

Eine schwierige Bewegung ist anfangs aufgrund der engen Toleranzen normal. Bei regelmäßiger Nutzung und Ölschmierung wird die Bewegung flüssiger. Wenn das Problem weiterhin besteht, überprüfen Sie, ob sich Staub in der Schnecke angesammelt hat.

Kann das Futter auf jeder Art von Holzdrehmaschine verwendet werden?

Ja, sofern Sie den passenden Gewindeadapter für die Spindel Ihrer Drehmaschine auswählen. Fragen Sie Ihren Händler nach dem geeigneten Adapter. Der Adapter muss fest in den Futterkörper geschraubt werden.

Wie hoch ist die maximale Spannkapazität des Futters?

Der Futterdurchmesser beträgt 70 mm für das Modell KP2-3/4. Die Schwalbenschwanzbacken bieten eine Verlängerung von etwa 25 mm über ihre angegebene Größe hinaus. Verwenden Sie für schwere oder unausgeglichene Werkstücke die Planscheibenringe anstelle des Schraubfutters.

Wie bereite ich ein Werkstück für das Drehen mit diesem Futter vor?

Bereiten Sie für eine Schale ein Werkstück mit 200-250 mm Durchmesser und 40-50 mm Dicke vor. Bohren Sie ein Loch mit 7-8 mm Durchmesser und 25 mm Tiefe in der Mitte zur Befestigung. Stellen Sie sicher, dass das Werkstück so rund wie möglich ist, und wählen Sie die geeignete Drehzahl, bevor Sie beginnen.

BEDIENUNGSANLEITUNG KP2-3/4 Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

SELBSTZENTRIERENDES 4-BACKEN-HOLZSPANNFUTTER

Geometriegenauigkeit (mm)

Diagramm von prüfen	Prüfling	Spannfutterdurchmesser
		70	96
	a.Radialer Rundlauf b.Planarer Rundlauf	ein:0.005 b:0,005
	Radial Auslaufen von Futter	≤0,15	≤ 0,15
	Axial Auslaufen von Futter	≤ 0,15	≤ 0,15
	Radial Auslaufen des Prüfstabes	α ≤0,4 L=50	α ≤0,4 L = 50 (75)

BESCHREIBUNG

Bei diesem Spannfutter handelt es sich um ein selbstzentrierendes 4-Backen-Spannfutter, das die Präzision, Einfachheit und Zuverlässigkeit eines technischen Spannfutters nutzt.

Dieses Spannfutter ist selbstzentrierend, greift innen und außen, hält runde und quadratische Werkstücke, hat eine hohle Mitte, sodass von beiden Enden aus durchgebohrt werden kann, und kann im oder gegen den Uhrzeigersinn betrieben werden.

Die Herstellung aus diesem Material verleiht den Spannfuttern eine höhere Haltbarkeit und gewährleistet eine längere Lebensdauer sowie eine hochwertige Verarbeitung, die weniger kostet.

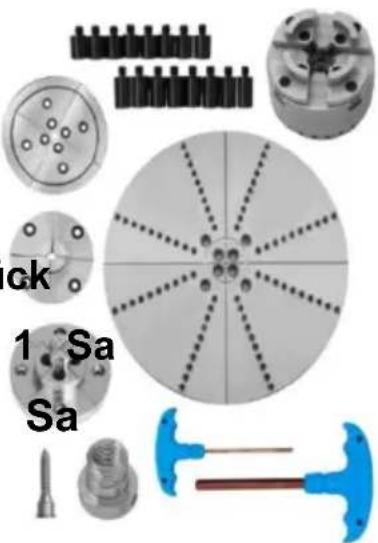

LIEFERUMFANG

(KP2-3/4, KP96)

Selbstzentrierendes 4-Backen-Bohrfutter .....

2. Zubehör

Holzschraube 1 Stück

T-Griff-Inbusschlüssel 1

Zahnkranzbohrfutter ....

Adapter ....1 Stück

Selbstzentrierendes 1,4-Backen-Bohrfutter ....1 Stück

2. Zubehör

Holzschraube .... 1 Stk

Zahnkranzbohrfutter ....

Adapter ... 1 Stück

Große runde Backe (4 Stück) ....

Stiftbacken (4 Stück) 1

Stufenbacken (4 Stück) 1

Flachbacken (4 Stück) 1 S

Bolzen 16 Stk

1. Lesen und verstehen Sie die Bedienungsanleitung, bevor Sie die Holzdrehmaschine bedienen.
2. Tragen Sie immer einen Augenschutz.
3. Tragen Sie keine Handschuhe, Krawatten, Schmuck oder weite Kleidung.
4. Nicht ohne Schutzvorrichtungen betreiben.
5. Vor der Montage der Planplatte das Werkstück grob aufrauen.
6. Montieren Sie kein gespaltenes Werkstück oder ein Werkstück mit Astlöchern.
7. Vor dem Betrieb alle Verriegelungen festziehen.
8. Drehen Sie das Werkstück per Hand, bevor Sie es einschalten.
9. Verwenden Sie beim Starten eines neuen Werkstücks die niedrigste Geschwindigkeit und überschreiten Sie nicht die zulässige Geschwindigkeit.
10. Trennen Sie die Maschine von der Stromquelle, bevor Sie Reparaturen oder Einstellungen vornehmen.
11. Nicht unter Einfluss von Drogen, Alkohol oder Medikamenten bedienen.
12. Entfernen Sie die Werkzeugablage vor dem Schleifen oder Polieren.

Es liegt außerhalb des Rahmens dieses Handbuchs, alle mit dem 4-Backen-Futter möglichen Drehtechniken zu beschreiben. Anfängern wird empfohlen, einen seriösen Lehrgang zu besuchen oder eines der vielen verfügbaren Bücher über Drehtechniken zu Rate zu ziehen.

Das 4-Backen-Futter passt auf eine Vielzahl von Drehspindelgrößen. Dies geschieht durch Änderung der Gewindeadapter. Ihr Händler berät Sie gerne zum passenden Adapter für Ihre Drehmaschine. Überprüfen Sie, ob der Adapter fest verschraubt ist in den Futterkörper und schrauben Sie dann das montierte Spannfutter auf die Drehspindel. Der Adapter muss fest am Spannfutter anliegen. Schulter der Drehspindel.

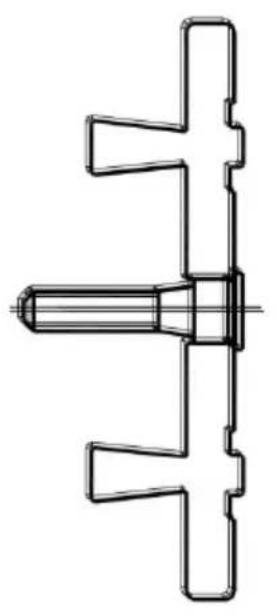

Das Schraubfutter dient zur Aufnahme von kleinen, quergemasterten Stücken.

Selbstzentrierendes 4-Backen-Bohrfutter.

25MM BACKEN

Diese Backen dienen zum Aufweiten in kleine Aussparungen und zum festen Halten feiner Spindelarbeiten, wie Ohrringe, Schachfiguren, usw. Zum Drehen von sehr kleinen Artikeln können die Backen abgeschraubt werden und nur die Trägerbacken verwendet werden.

SCHWALBENSCHWANZBACKEN

Schwalbenschwanzbacken sind für die Montage von Schalen durch Ausdehnen in eine Aussparung oder Festklemmen auf einem Zapfen konzipiert. Die angegebene Größe ist das Außenmaß der Backenfläche im vollständig geschlossenen Zustand. Schwalbenschwanzbacken lassen sich über ihre angegebene Größe hinaus um ca. 25 mm ausdehnen.

BOHRFUTTER

Die 4-Backen-Spannfutter ermöglichen einhändiges Festziehen und bieten durch das Verhältnis 6:1 der Spirale enorme Spannkraft. Die vollständig geschlossene Rückseite gewährleistet eine gleichmäßige, reibungslose Funktion, indem sie verhindert, dass Staub und Schmutz in die Spirale des Spannfutters gelangen.

Das Zahnkranzbohrfutter ist unschlagbar.

Aufgrund seiner kompakten Größe ist es ideal für den Einsatz auf Drehmaschinen mit einer Kapazität von 300 mm oder kleiner.

Das Basis-Bohrfutter beinhaltet: Bohrfutterkörper,

Schwalbenschwanz-Backensatz, T-Stück-Inbusschlüssel, Schraubspitze, Schlüsselbohrfutter, passenden Adapter für Ihre Drehbank und Bedienungsanleitung.

1. T-Griff-Inbusschlüssel 2. Schraube 3. Deckel 4.

Schraubendreher

1. Adapter 6. Sicherungsring 7. Spiralring 8.

Zahnkranzbohrfutter

9. Ritzel 10. Stift 11. Backennadel 12.

Spannfutterkörper

1. Stützbacke 14. Der weiße Hai 15. Senkschraube

1 6. T-Griff-Inbusschlüssel 17. Holzschraube

CLAMP-MODE

Bei dieser Anwendung wird das Werkstück durch die Backen gehalten. Um einen guten Halt zu erreichen, drücken Sie das Schlüsselende fest gegen die Backen. Befestigen Sie das Werkstück an der Schraube oder auf einer Planscheibe. Beim Vordrechseln von Schalen aus Rohholz ist dies zwischen Spitzen oder mit einem Drehfutter möglich. Drehen Sie zunächst eine 5 bis 10 mm tiefe Schwalbenschwanzvertiefung.

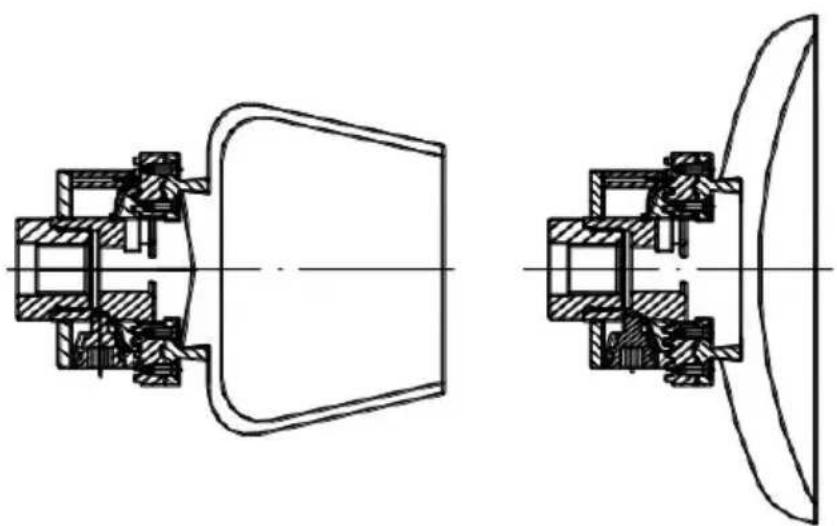

EXPANSION MODE

Hierzu wird eine Vertiefung in das Werkstück eingearbeitet. Die Tiefe der Aussparung hängt von der tatsächlichen Größe des Werkstückes sowie der verwendeten Holzart ab. Die Mindesttiefe sollte 5 mm bis 10 mm betragen.

Das Spannfutter ist auf enge Toleranzen ausgelegt und kann anfangs schwergängig sein. Mit der Zeit wird die Bewegung einfacher. Um eine leichte Kieferbewegung aufrechtzuerhalten, sprühen Sie regelmäßig Öl in die Spirale und lassen Sie das Spannfutter über den gesamten Bewegungsbereich laufen. Überprüfen Sie das Spannfutter regelmäßig auf Staubablagerungen in der Spirale und den Backen. Reinigen Sie es bei Bedarf.

BEGINNER'S HINTS

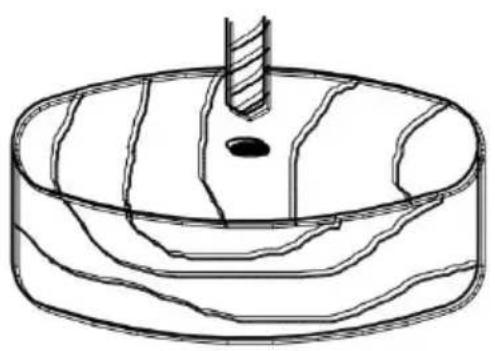

Bereiten Sie das Werkstück folgendermaßen vor:

200–250 mm Durchmesser, 40–50 mm dick; Drehzahl 80-100

1. Bohren Sie ein 25 mm tiefes und 7–8 mm durchmessendes Loch in der Mitte des Werkstücks (vermeiden Sie das Bohren des Hirnholzes, weniger Grip).
2. Achten Sie darauf, dass das Werkstück möglichst rund ist.
3. Wählen Sie die geeignete Geschwindigkeit, bevor Sie die Drehbank starten.
4. Schrauben Sie das Werkstück fest gegen die Backen.
5. Schwere oder unausgeglichene Werkstücke sollten nicht direkt im Schraubfutter befestigt werden. Verwenden Sie stattdessen die Frontplattenringe.
