Produkttyp	4-backs självcentrerande chuck
Märke	Vevor
Modell	KP2-3/4 (även KP96, KP965)
Chuckdiameter	70 mm (för KP2-3/4)
Geometrisk precision	Radiell avvikelse ≤ 0,005 mm, axiell avvikelse ≤ 0,005 mm
Radiell uttömning av chuck	≤ 0,15 mm
Axiell uttömning av chuck	≤ 0,15 mm
Radiell uttömning av teststången	α ≤ 0,4 (L=50 mm)
Antal backar	4
Spänntyp	Självcentrerande med nyckel
Huvudfunktioner	Inre och yttre spänning; hållning av runda och fyrkantiga delar; ihåligt centrum för borrning; medurs och moturs användning
Kroppsmaterial	Härdat stål
Medföljande tillbehör	Uppsättning av backar (runda, svans, stegade, platta); T-insexnyckel; Träskruvar; Chucknyckel; Gängad adapter
Säkerhetsföreskrifter	Skyddsglasögon obligatoriskt; Bär inte handskar eller smycken; Koppla bort maskinen före justering; Använd inte under påverkan av droger eller alkohol
Underhåll	Olja regelbundet spiralskivan; Rengör damm från backar och spiralskiva
Rekommenderad maximal hastighet	80-100 rpm för delar med diameter 200-250 mm
Reparerbarhet	Reservdelar tillgängliga: backar, adaptrar, nycklar, skruvar
Tillverkare	Shanghaimuxinmuyeyouxiangongsi, Shanghai, Kina
Importör (EU)	E-CrossStu GmbH, Mainzer Landstr.69, 60329 Frankfurt am Main
Importör (UK)	YH CONSULTING LIMITED

Vanliga frågor - KP2-3/4 Vevor

Hur installerar jag chucken KP2-3/4 på min svarv?

Välj den gängade adapter som passar din svarvs spindel. Sätt in adaptern i chuckkroppen och skruva sedan enheten på svarvspindeln. Se till att adaptern är ordentligt placerad mot spindelns axel. Kontakta din återförsäljare för rätt adapter.

Vilka typer av backar ingår och vad används de till?

Chucken levereras med fyra uppsättningar backar: runda backar (för spänning av små delar genom expansion), svansbackar (för att hålla skålar), stegade backar och platta backar. Varje set möjliggör olika spännapplikationer.

Vilken hastighet rekommenderas för att börja svarva?

För en detalj med diameter 200 till 250 mm och tjocklek 40 till 50 mm, använd en hastighet på 80 till 100 rpm. Börja alltid med lägsta hastigheten och överskrid inte den tillåtna hastigheten som anges i instruktionerna.

Hur underhåller jag chucken för att säkerställa lång livslängd?

Spraya regelbundet olja i spiralskivan och rör chucken med nyckeln över hela rörelseområdet. Inspektera ofta dammansamling i spiralskivan och backarna, och rengör vid behov. Detta bibehåller enkel och exakt rörelse.

Vilka säkerhetsåtgärder bör jag iaktta?

Bär alltid skyddsglasögon. Bär inte handskar, slipsar eller lösa smycken. Se till att alla skydd är på plats före start. Koppla bort maskinen före reparation eller justering. Arbeta inte under påverkan av droger eller alkohol.

Kan jag använda chucken för yttre och inre spänning?

Ja, den 4-backars självcentrerande chucken möjliggör både yttre spänning (med backarna) och inre spänning (genom expansion i en urtagning). För inre spänning, gör en urtagning på minst 5 till 10 mm djup i detaljen.

Vad gör jag om backarna inte glider lätt?

Svår rörelse är normalt i början på grund av snäva toleranser. Med regelbunden användning och smörjning med olja blir rörelsen mjukare. Om problemet kvarstår, kontrollera att det inte finns dammansamling i spiralskivan.

Kan chucken användas på alla typer av träsvarvar?

Ja, förutsatt att du väljer den gängade adapter som passar din svarvs spindel. Kontakta din återförsäljare för att välja rätt adapter. Adaptern måste skruvas fast ordentligt i chuckkroppen.

Vilken är chuckens maximala spännkapacitet?

Chuckdiametern är 70 mm för modell KP2-3/4. Svansbackarna ger en förlängning på cirka 25 mm utöver deras specificerade storlek. För tunga eller obalanserade delar, använd frontplattans ringar istället för chucken med nyckel.

Hur förbereder jag en detalj för svarvning med denna chuck?

För en skål, förbered en detalj med diameter 200-250 mm och tjocklek 40-50 mm. Borra ett hål med diameter 7-8 mm och djup 25 mm i mitten för fastsättning. Se till att detaljen är så rund som möjligt och välj lämplig hastighet innan du startar.

BRUKSANVISNING KP2-3/4 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

Denna chuck är en 4-käftad självcentrerande chuck som utnyttjar precisionen, enkelheten och tillförlitligheten hos den tekniska chucken.

Denna chuck är självcentrerande; den griper invändigt och externt; den kan hålla runt och fyrkantigt arbete; den har ett ihåligt centrum så att genomborrning kan göras från båda ändar; och den kan köras medurs eller moturs.

Tillverkad av högkvalitativt material, ger detta chuckarna en högre hållbarhet vilket säkerställer en längre livslängd och hög kvalitet som är mindre benägen att slitas.

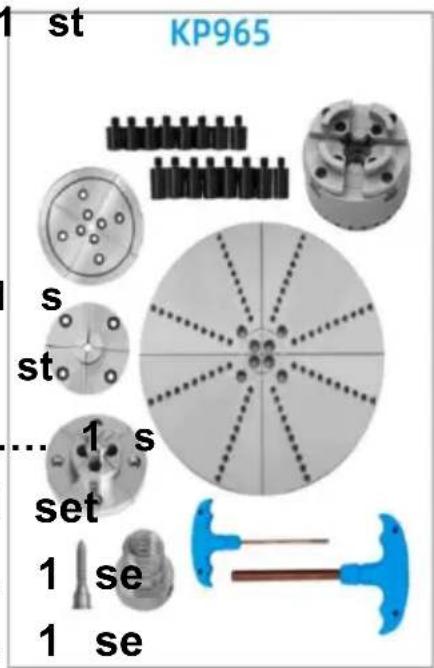

PACKLISTA

(KP2-3/4, KP96)

1. 4-käftad självcentrerande chuck....1 2. Tillbehör

Träskruv 1 st

T-stångsnyckel ....

Nyckelchuck 1

Adapter 1

1. Instruktion

1. 4-käftad självcentrerande chuck ....

1. Tillbehör

Träskruv .... 1 st

T-stång inexnyckel ....

Nyckelchuck 1

Adapter ... 1

Stor rund käke (4 stycken) ....

Pinkäke (4 stycken) 1

Stegkäke (4 stycken) ....

Platt käke (4 stycken) ....

Stud 16 st

3. Instruktion

SÄKERHETSFÖRESKRIFTER

1. Läs och förstå bruksanvisningen innan du använder träsvarv. 2. Använd alltid ögonskydd.
2. Bär inte handskar, slipsar, smycken eller löst sittande kläder.
3. Använd inte utan skydd på plats.
4. Grov ut arbetsstycket innan du monterar frontplattan.
5. Montera inte ett delat arbetsstycke eller ett som innehåller en knut.
6. Dra åt alla lås före användning.
7. Rotera arbetsstycket för hand innan du sätter på ström.
8. Använd den lägsta hastigheten när du startar ett nytt arbetsstycke och

överskrid inte den tillåtna hastigheten.

1. Koppla bort maskinen från strömkällan innan du gör reparationer eller justeringar.
2. Arbeta inte under påverkan av droger, alkohol eller medicin.
3. Ta bort verktygsstödet före slipning eller polering.

Det ligger utanför ramen för denna manual att beskriva alla svarvtekniker som är möjliga med 4-käftschucken. Det rekommenderas att nybörjarsvängare går en välrenommerad instruktionskurs, se en av de många tillgängliga böckerna om svarvtekniker.

4-Käft Chuck passar ett brett utbud av svarvspindel storlekar. Detta görs genom att ändra gängad adapter. Din återförsäljare kommer att ge råd om den adapter som krävs för din svarv. Kontrollera att adaptern är ordentligt fastskruvad i chuckkroppen och skruva sedan fast monterad chuck på svarvspindeln. Adaptern måste sitta stadigt mot svarvspindelns skuldra.

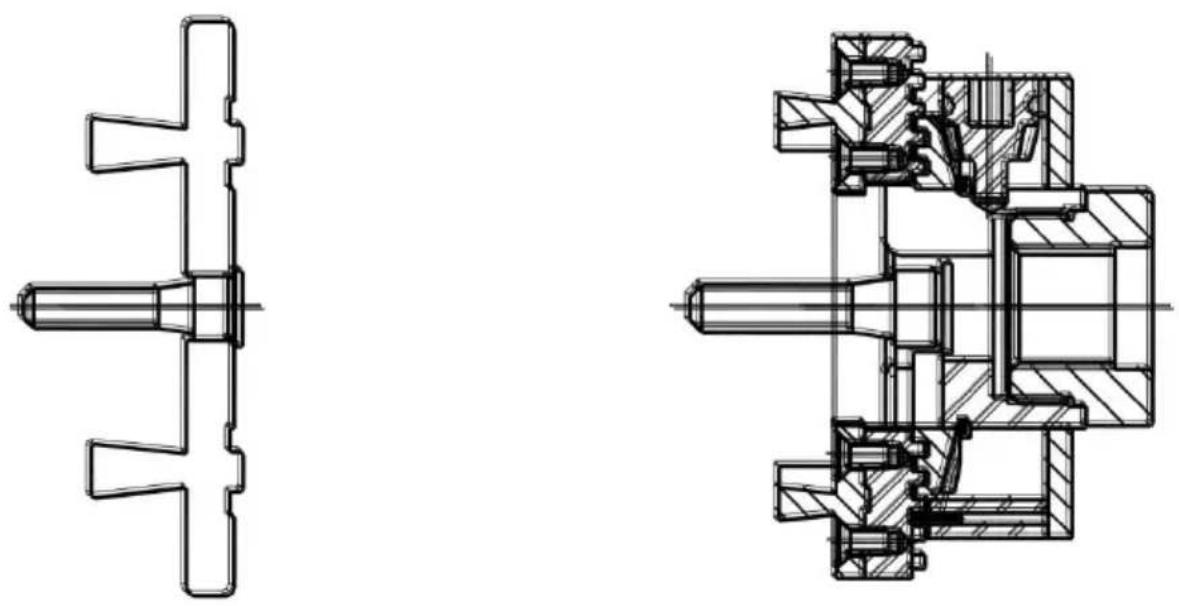

Skruvchucken används för att montera små, korsade bitar.

Självcentrerande chuck med 4 käkar

25MM JAWS

Dessa käftar används för expansion i små urtag och för att hålla fint spindelarbete, som örhängen, schackpjäser, etc. För att vända mycket små artiklar, kan käftarna skruvas loss och endast bakkäftarna kan användas.

DOVETAIL JAWS

Laxstjärtskäftar är designade för montering av skålar genom att expandera till ett urtag eller klämma fast på en tapp. Storleken som anges är yttermåttet på käkens ansikte när den är helt stängd. Laxstjärtskäftar ger cirka 25 mm expansion utöver deras specificerade storlek.

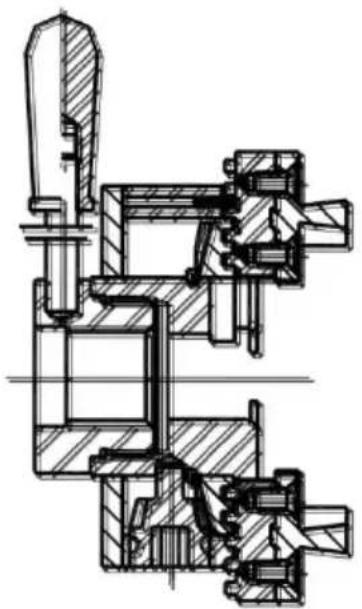

Nyckelchuck

Chuckarna med 4 käftar ger enhands åtdragning tillsammans med en enorm greppkraft som tillhandahålls av 6 till 1-förhållandet på rullningen. Den helt inneslutna baksidan säkerställer konsekvent, smidig verkan genom att förhindra att damm och skräp kommer in i chuckens rullning. Nyckelchuck går inte att slå när det gäller att hålla kraften.

Dess kompakta storlek gör den idealisk för användning på svarvar med en kapacitet på 300 mm eller mindre.

Basic Chuck inkluderar: Chuckkropp, laxstjärtskäftset; T-Bar insexnyckel; skruvspets; Nyckelchuck; lämplig adapter som passar din svarv och bruksanvisning.

1. T-stång insexnyckel 2. Skruv 3. Lock 4. Skruvmejsel
2. Adapter 6. Låsring 7. Scrollring 8. Nyckelchuck
3. Pinion 10. Pin 11. Baknål 12. Chuck kropp 13. Bakände käke 14. Käkar 15. Försänkt skruv 16. T-stång insexnyckel 17. Träskruv

KLÄMLÄGE

Med denna applikation hålls arbetsstycket av käftarna. För att få ett bra grepp, pressa skåländen hårt mot käftarna. Fäst arbetsstycket på skruven eller på en frontplatta. Vid försvarvning av skålar av grönt virke är det möjligt att göra detta mellan centra eller med en pivåchuck. Vänd först e

till 10 mm djupt laxstjärtsurtag.

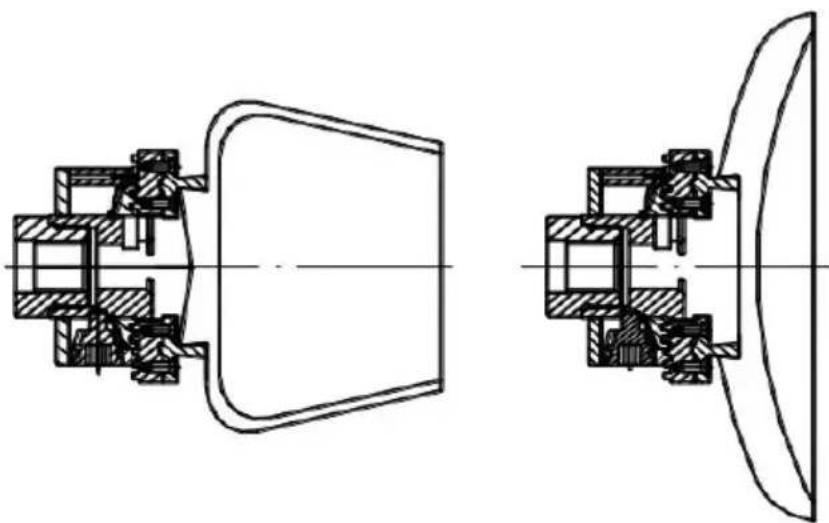

EXPANSIONSLÄGE

För denna applikation förvandlas processen till arbetsstycket.

Fördjupningens djup beror på faktisk storlek på arbetsstycket samt vilken typ av virke som används. Minsta djup bör vara 5 mm till 10 mm

Chucken är konstruerad för nära toleranser och kan initialt vara styv att använda. Med användning blir rörelser lättare. För att bibehålla enkel käkrörelse, spraya regelbundet olja i spiralen och arbeta med nyckelchucken genom hela rörelseområdet. Inspektera chucken regelbundet för att se om det har ansamlats damm i spiralen och käftarna. Rengör vid behov.

NYBÖRJARTIPS

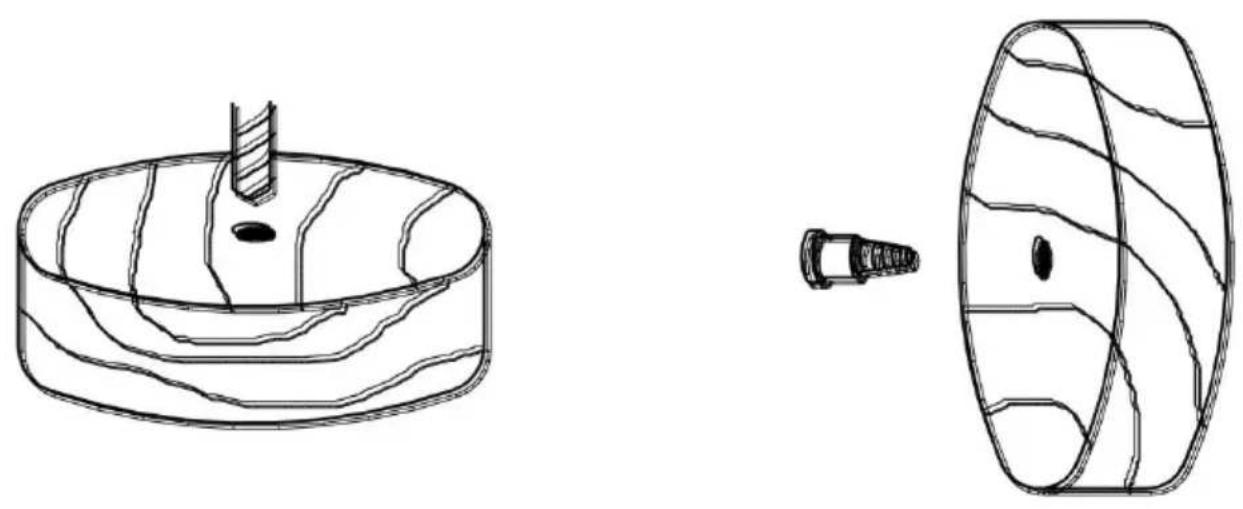

Förbered wokpiecen på följande sätt:

200-250 mm diameter, 40-50 mm tjock; varvtal 80-100

1. Borra ett 25 mm djupt och 7-8 mm diameter hål i mitten av arbetsstycket

(undvik att borra i ändkornet, mindre grepp).

2. Se till att arbetsstycket är så runt som möjligt.

1. Välj lämplig hastighet innan du startar svarven.
2. Skruva fast arbetsstycket hårt mot käftarna.
3. Tunga eller obalanserade arbetsstycken ska inte fästas direkt på skruvchucken. Använd frontplattans ringar istället.
