Produkttyp	4-Backen-Spannfutter (selbstzentrierend)
Modell	KP965
Marke	Vevor
Spannfutterdurchmesser	96 mm
Geometrische Genauigkeit (radialer Rundlauf)	≤ 0,005 mm
Geometrische Genauigkeit (axialer Rundlauf)	≤ 0,005 mm
Radialer Rundlauf des Spannfutters	≤ 0,15 mm
Axialer Rundlauf des Spannfutters	≤ 0,15 mm
Radialer Rundlauf der Prüfstange	α ≤ 0,4 bei L=50 (75) mm
Material	Gehärteter Stahl für Langlebigkeit
Verwendung	Holzdrehmaschine, Innen- und Außenspannung
Spannmodi	Außenspannung, Innenspannung (Expansion)
Mitgelieferte Backentypen	25 mm Backen, Schwalbenschwanzbacken, Stufenbacken, Flachbacken, Spindelbacken
Mitgeliefertes Zubehör	T-Inbusschlüssel, Schlüsselfutter, Gewindeadapter, Holzschrauben, Bolzen
Adapter	Gewinde für verschiedene Drehspindeln (je nach Modell)
Wartung	Regelmäßig Öl in die Spirale sprühen, Schmutz entfernen
Sicherheit	Schutzbrille erforderlich, keine Handschuhe, vor Einstellungen Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Backen und Adapter separat erhältlich
Allgemeine Informationen	Hergestellt von Shanghai Muxin Muye Youxian Gongsi, importiert von Vevor

Häufig gestellte Fragen - KP965 Vevor

Wie installiere ich das KP965-Spannfutter auf meiner Drehmaschine?

Wählen Sie den passenden Gewindeadapter für die Spindel Ihrer Drehmaschine. Schrauben Sie den Adapter fest in den Futterkörper, dann montieren Sie die Einheit auf der Spindel und ziehen Sie sie gegen die Schulter fest. Konsultieren Sie das Handbuch für die Anzugsdrehmomente.

Was ist die maximal zulässige Drehzahl für dieses Spannfutter?

Die maximale Drehzahl ist in der Anleitung nicht explizit angegeben. Es wird empfohlen, die für Ihre Drehmaschine zulässige Höchstgeschwindigkeit nicht zu überschreiten und bei einem neuen Werkstück immer mit der niedrigsten Geschwindigkeit zu beginnen.

Wie pflege ich das Spannfutter, damit es geschmeidig bleibt?

Sprühnen Sie regelmäßig Öl in die Spirale, während Sie das Futter mit dem Schlüssel über den gesamten Bereich bewegen. Reinigen Sie die Backen und die Spirale von Holzresten. Regelmäßige Wartung gewährleistet eine lange Lebensdauer.

Welche Backentypen werden mit dem Modell KP965 geliefert?

Das Paket enthält: 25 mm Backen, Schwalbenschwanzbacken, Stufenbacken, Flachbacken und Spindelbacken. Damit können verschiedene Werkstückformen (rund, quadratisch usw.) gespannt werden.

Kann ich das Spannfutter zum Bohren langer Werkstücke verwenden?

Ja, das Spannfutter hat eine durchgehende Öffnung, die das Bohren von Ende zu Ende ermöglicht. Stellen Sie sicher, dass das Werkstück gut zentriert ist und die Drehzahl angemessen ist.

Wie wechsle ich die Backen des Spannfutters?

Lösen Sie die Befestigungsschrauben der Backen mit dem mitgelieferten Inbusschlüssel. Entfernen Sie die Backen und setzen Sie die neuen Backen unter Beachtung der Positionsmarkierungen ein. Ziehen Sie die Schrauben fest an.

Kann das Spannfutter im Expansionsmodus (Innenspannung) verwendet werden?

Ja, das Spannfutter ermöglicht das Spannen durch Expansion im Inneren hohler Werkstücke. Verwenden Sie die geeigneten Backen (z.B. Schwalbenschwanzbacken) und erzeugen Sie eine Aussparung von 5 bis 10 mm Tiefe.

Was sind die wesentlichen Sicherheitshinweise?

Tragen Sie immer eine Schutzbrille. Tragen Sie keine Handschuhe, Krawatte oder Schmuck. Ziehen Sie den Netzstecker vor allen Einstellungen. Überprüfen Sie, ob das Werkstück rund und fehlerfrei ist. Entfernen Sie den Werkzeughalter vor dem Schleifen.

Wie wähle ich den richtigen Adapter für meine Drehmaschine aus?

Der Adapter muss zum Gewinde der Spindel Ihrer Drehmaschine passen. Fragen Sie Ihren Händler oder den Hersteller der Drehmaschine nach der Größe. Das Spannfutter wird mit einem Standardadapter geliefert, andere sind optional erhältlich.

Was tun, wenn sich das Spannfutter schwer spannen lässt?

Reinigen Sie die Spirale und die Backen von Staub. Tragen Sie ein leichtes Schmiermittel (Öl) auf und bewegen Sie das Futter mehrmals. Mit der Zeit wird die Bewegung leichter.

BEDIENUNGSANLEITUNG KP965 Vevor

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

SELBSTZENTRIERENDES 4-BACKEN-HOLZSPANNFUTTER

Geometriegenauigkeit (mm)

Diagramm von prüfen	Prüfling	Spannfutterdurchmesser
		70	96
	a.Radialer Rundlauf b.Planarer Rundlauf	ein:0.005 b:0,005
	Radial Auslaufen von Futter	≤0,15	≤ 0,15
	Axial Auslaufen von Futter	≤ 0,15	≤ 0,15
	Radial Auslaufen des Prüfstabes	α ≤0,4 L=50	α ≤0,4 L = 50 (75)

BESCHREIBUNG

Bei diesem Spannfutter handelt es sich um ein selbstzentrierendes 4-Backen-Spannfutter, das die Präzision, Einfachheit und Zuverlässigkeit eines technischen Spannfutters nutzt.

Dieses Spannfutter ist selbstzentrierend, greift innen und außen, hält runde und quadratische Werkstücke, hat eine hohle Mitte, sodass von beiden Enden aus durchgebohrt werden kann, und kann im oder gegen den Uhrzeigersinn betrieben werden.

Die Herstellung aus diesem Material verleiht den Spannfuttern eine höhere Haltbarkeit und gewährleistet eine längere Lebensdauer sowie eine hochwertige Verarbeitung, die weniger kostet.

LIEFERUMFANG

(KP2-3/4, KP96)

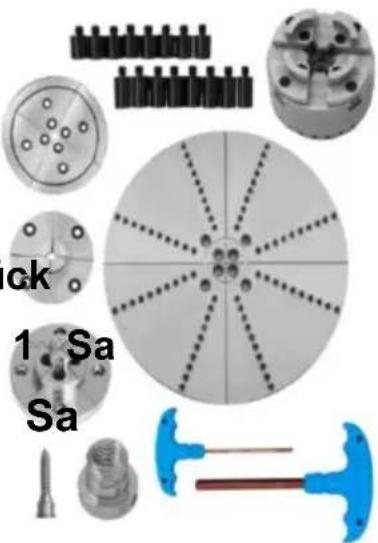

Selbstzentrierendes 4-Backen-Bohrfutter .....

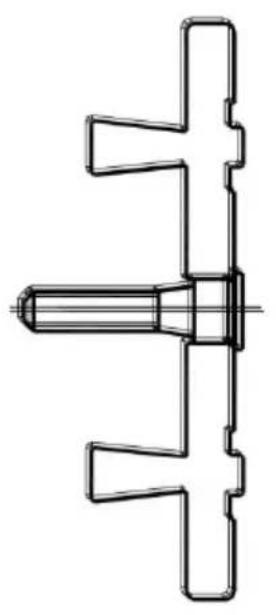

2. Zubehör

Holzschraube 1 Stück

T-Griff-Inbusschlüssel 1

Zahnkranzbohrfutter ....

Adapter ....1 Stück

Selbstzentrierendes 1,4-Backen-Bohrfutter ....1 Stück

2. Zubehör

Holzschraube .... 1 Stk

Zahnkranzbohrfutter ....

Adapter ... 1 Stück

Große runde Backe (4 Stück) ....

Stiftbacken (4 Stück) 1

Stufenbacken (4 Stück) 1

Flachbacken (4 Stück) 1 S

Bolzen 16 Stk

1. Lesen und verstehen Sie die Bedienungsanleitung, bevor Sie die Holzdrehmaschine bedienen.
2. Tragen Sie immer einen Augenschutz.
3. Tragen Sie keine Handschuhe, Krawatten, Schmuck oder weite Kleidung.
4. Nicht ohne Schutzvorrichtungen betreiben.
5. Vor der Montage der Planplatte das Werkstück grob aufrauen.
6. Montieren Sie kein gespaltenes Werkstück oder ein Werkstück mit Astlöchern.
7. Vor dem Betrieb alle Verriegelungen festziehen.
8. Drehen Sie das Werkstück per Hand, bevor Sie es einschalten.
9. Verwenden Sie beim Starten eines neuen Werkstücks die niedrigste Geschwindigkeit und überschreiten Sie nicht die zulässige Geschwindigkeit.
10. Trennen Sie die Maschine von der Stromquelle, bevor Sie Reparaturen oder Einstellungen vornehmen.
11. Nicht unter Einfluss von Drogen, Alkohol oder Medikamenten bedienen.
12. Entfernen Sie die Werkzeugablage vor dem Schleifen oder Polieren.

Es liegt außerhalb des Rahmens dieses Handbuchs, alle mit dem 4-Backen-Futter möglichen Drehtechniken zu beschreiben. Anfängern wird empfohlen, einen seriösen Lehrgang zu besuchen oder eines der vielen verfügbaren Bücher über Drehtechniken zu Rate zu ziehen.

Das 4-Backen-Futter passt auf eine Vielzahl von Drehspindelgrößen. Dies geschieht durch Änderung der Gewindeadapter. Ihr Händler berät Sie gerne zum passenden Adapter für Ihre Drehmaschine. Überprüfen Sie, ob der Adapter fest verschraubt ist in den Futterkörper und schrauben Sie dann das montierte Spannfutter auf die Drehspindel. Der Adapter muss fest am Spannfutter anliegen. Schulter der Drehspindel.

Das Schraubfutter dient zur Aufnahme von kleinen, quergemasterten Stücken.

Selbstzentrierendes 4-Backen-Bohrfutter.

25MM BACKEN

Diese Backen dienen zum Aufweiten in kleine Aussparungen und zum festen Halten feiner Spindelarbeiten, wie Ohrringe, Schachfiguren, usw. Zum Drehen von sehr kleinen Artikeln können die Backen abgeschraubt werden und nur die Trägerbacken verwendet werden.

DOVETAIL JAWS

Schwalbenschwanzbacken sind für die Montage von Schalen durch Ausdehnen in eine Aussparung oder Festklemmen auf einem Zapfen konzipiert. Die angegebene Größe ist das Außenmaß der Backenfläche im vollständig geschlossenen Zustand. Schwalbenschwanzbacken lassen sich über ihre angegebene Größe hinaus um ca. 25 mm ausdehnen.

KEY CHUCK

Die 4-Backen-Spannfutter ermöglichen einhändiges Festziehen und bieten durch das Verhältnis 6:1 der Spirale enorme Spannkraft. Die vollständig geschlossene Rückseite gewährleistet eine gleichmäßige, reibungslose Funktion, indem sie verhindert, dass Staub und Schmutz in die Spirale des Spannfutters gelangen.

das Zahnkranzbohrfutter unschlagbar.

Aufgrund seiner kompakten Größe ist es ideal für den Einsatz auf Drehmaschinen mit einer Kapazität von 300 mm oder kleiner.

Das Basis-Bohrfutter beinhaltet: Bohrfutterkörper,

Schwalbenschwanz-Backensatz, T-Stück-Inbusschlüssel, Schraubspitze, Schlüsselbohrfutter, passenden Adapter für Ihre Drehbank und Bedienungsanleitung.

1. T-Griff-Inbusschlüssel 2.Schraube 3.Deckel 4.

Schraubendreher

1. Adapter 6. Sicherungsring 7. Spiralring 8.

Zahnkranzbohrfutter

9.Ritzel 10.Stift 11.Backnadel 12.

Spannfutterkörper

1. Stützbacke 14. Der weiße Hai 15. Senkschraube

1 6. T-Griff-Inbusschlüssel 17. Holzschraube

CLAMP-MODE

Bei dieser Anwendung wird das Werkstück durch die Backen gehalten. Um einen guten Halt zu erreichen, drücken Sie das Schlüsselende fest gegen die Backen. Befestigen Sie das Werkstück an der Schraube oder auf einer Planscheibe. Beim Vordrechseln von Schalen aus Rohholz ist dies zwischen Spitzen oder mit einem Drehfutter möglich. Drehen Sie zunächst eine 5 bis 10 mm tiefe Schwalbenschwanzvertiefung.

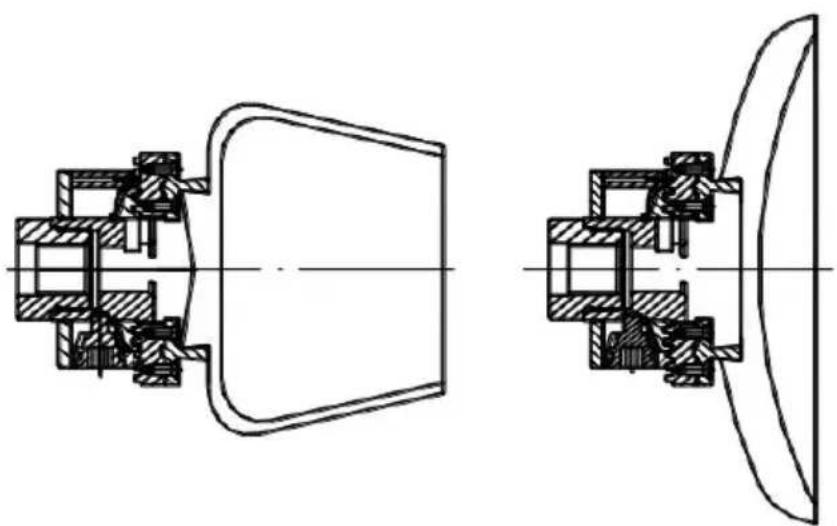

EXPANSION MODE

Hierzu wird eine Vertiefung in das Werkstück eingearbeitet. Die Tiefe der Aussparung hängt von der tatsächlichen Größe des Werkstückes sowie der verwendeten Holzart ab. Die Mindesttiefe sollte 5 mm bis 10 mm betragen.

Das Spannfutter ist auf enge Toleranzen ausgelegt und kann anfangs schwergängig sein. Mit der Zeit wird die Bewegung einfacher. Um eine leichte Kieferbewegung aufrechtzuerhalten, sprühen Sie regelmäßig Öl in die Spirale und lassen Sie das Spannfutter über den gesamten Bewegungsbereich laufen. Überprüfen Sie das Spannfutter regelmäßig auf Staubablagerungen in der Spirale und den Backen. Reinigen Sie es bei Bedarf.

BEGINNER'S HINTS

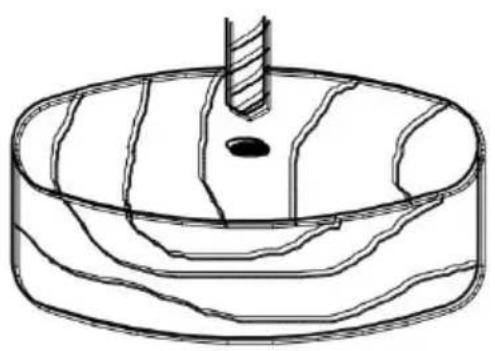

Bereiten Sie das Werkstück folgendermaßen vor:

200–250 mm Durchmesser, 40–50 mm dick; Drehzahl 80-100

1. Bohren Sie ein 25 mm tiefes und 7–8 mm durchmessendes Loch in der Mitte des Werkstücks (vermeiden Sie das Bohren des Hirnholzes, weniger Grip).
2. Achten Sie darauf, dass das Werkstück möglichst rund ist.
3. Wählen Sie die geeignete Geschwindigkeit, bevor Sie die Drehbank starten.
4. Schrauben Sie das Werkstück fest gegen die Backen. 5. Schwere oder unausgeglichene Werkstücke sollten nicht direkt im Schraubfutter befestigt werden. Verwenden Sie stattdessen die Frontplattenringe.
