KP965 - Mandrino per trapano Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Mandrino autocentrante a 4 griffe
Modello	KP965
Marca	Vevor
Diametro del mandrino	96 mm
Precisione geometrica (eccentricità radiale)	≤ 0,005 mm
Precisione geometrica (eccentricità assiale)	≤ 0,005 mm
Eccentricità radiale del mandrino	≤ 0,15 mm
Eccentricità assiale del mandrino	≤ 0,15 mm
Eccentricità radiale della barra di prova	α ≤ 0,4 a L=50 (75) mm
Materiale	Acciaio trattato per durabilità
Utilizzo	Tornio per legno, presa interna ed esterna
Modalità di serraggio	Serraggio esterno, espansione interna
Tipi di ganasce incluse	Ganasce da 25 mm, a coda di rondine, a gradini, piatte, per mandrino
Accessori inclusi	Chiave Allen a T, mandrino a chiave, adattatore filettato, viti per legno, perni
Adattatore	Filettato per diversi mandrini di tornio (a seconda del modello)
Manutenzione	Spruzzare regolarmente olio nella voluta, pulire i detriti
Sicurezza	Obbligo di occhiali, niente guanti, scollegare prima delle regolazioni
Parti di ricambio e riparabilità	Ganasce e adattatori disponibili separatamente
Informazioni generali	Prodotto da Shanghai Muxin Muye Youxian Gongsi, importato da Vevor

Domande frequenti - KP965 Vevor

Come installare il mandrino KP965 sul mio tornio?

Scegliere l'adattatore filettato adatto al mandrino del vostro tornio. Avvitare saldamente l'adattatore nel corpo del mandrino, quindi montare l'insieme sul mandrino serrando contro la spalla. Consultare il manuale per le coppie di serraggio.

Qual è la velocità massima consentita per questo mandrino?

La velocità massima non è esplicitamente indicata nelle istruzioni. Si consiglia di non superare la velocità consentita per il vostro tornio e di iniziare sempre alla velocità più lenta con un nuovo pezzo.

Come mantenere il mandrino fluido?

Spruzzare regolarmente olio nella voluta (spirale) facendo funzionare il mandrino a chiave su tutta la sua gamma. Pulire le ganasce e la voluta dai detriti di legno. Una manutenzione regolare garantisce una lunga durata.

Quali tipi di ganasce sono forniti con il modello KP965?

Il pacchetto include: ganasce da 25 mm, ganasce a coda di rondine, ganasce a gradini, ganasce piatte e ganasce per mandrino. Ciò consente di tenere diverse forme di pezzi (tondi, quadrati, ecc.).

Posso usare il mandrino per forare pezzi lunghi?

Sì, il mandrino ha un centro cavo che consente di forare da un'estremità all'altra. Assicurarsi che il pezzo sia ben centrato e che la velocità sia adatta.

Come cambiare le ganasce del mandrino?

Svitare le viti di fissaggio delle ganasce con la chiave Allen fornita. Rimuovere le ganasce e inserire quelle nuove rispettando i riferimenti di posizione. Serrare saldamente le viti.

Il mandrino può essere utilizzato in modalità espansione (serraggio interno)?

Sì, il mandrino consente il serraggio per espansione all'interno di pezzi cavi. Utilizzare le ganasce adatte (es. a coda di rondine) creando una cavità di 5-10 mm di profondità.

Quali sono le istruzioni di sicurezza essenziali?

Indossare sempre occhiali protettivi. Non indossare guanti, cravatta o gioielli. Scollegare la macchina prima di qualsiasi regolazione. Verificare che il pezzo sia ben tondo e senza difetti. Rimuovere il portautensile prima della levigatura.

Come scegliere l'adattatore giusto per il mio tornio?

L'adattatore deve corrispondere alla filettatura del mandrino del vostro tornio. Consultate il rivenditore o il produttore del tornio per conoscere la misura. Il mandrino viene fornito con un adattatore standard, ma altri sono disponibili come opzione.

Cosa fare se il mandrino sembra duro da serrare?

Pulire la voluta e le ganasce da ogni polvere. Applicare un lubrificante leggero (olio) e far funzionare il mandrino più volte. Con l'uso, il movimento diventerà più facile.

MANUALE UTENTE KP965 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MANDRINO AUTOCENTRANTE A 4 GRIFFE PER LEGNO

MODELLO: KP2-3/4, KP96, KP965

Precisione della geometria (mm)

Diagramma di test	Elemento di prova	Diametro del mandrino
		70	96
	a.Crollatura radialeb.Crollatura assiale	un:0,005b:0,005
	Radiale esaurimento di mandrino	0,15	0,15
	Assiale esaurire Di mandrino	0,15	0,15
	Radiale esaurimento della barra di prova	α 0,4 L=50	α 0,4 L=50 (75)

DESCRIZIONE

Questo mandrino è un mandrino autocentrante a 4 griffe che sfrutta la precisione, la semplicità e l'affidabilità dei mandrini ingegneristici.

Questo mandrino è autocentrante, afferra internamente ed esternamente, trattiene pezzi tondi e quadrati, ha un centro cavo in modo che la foratura possa essere eseguita da entrambe le estremità e può essere azionato in senso orario o antiorario.

Questo materiale conferisce ai mandrini una maggiore durevolezza, garantendo una durata maggiore e una finitura di alta qualità.

LISTA IMBALLAGGIO

(KP2-3/4, KP96)

Mandrino autocentrante a 4 griffe....

2. Accessorio

Vite di legno 1 pz

Chiave a brugola a T 1

Mandrino per chiave ....

Adattatore 1

3. Istruzioni

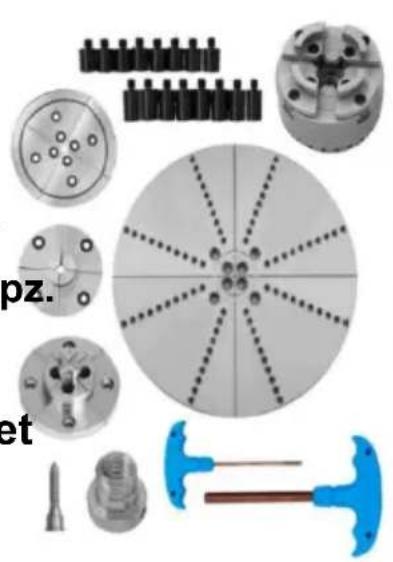

....1 pz KP965 Vite per legno ..... 1 pz Chiave a brugola a T .... 1 Mandrino per chiavi .... Adattatore ... 1 Grande mascella rotonda (4 pezzi) .... Mascella a perno (4 pezzi) 1 set Mascella a gradino (4 pezzi) .... Mascella piatta (4 pezzi) .... 1 Perno 16 pz.

Mandrino autocentrante a 1,4 griffe

2. Accessori

1. Leggere e comprendere il manuale di istruzioni prima di utilizzare il tornio per legno. 2. Indossare sempre protezioni per gli occhi.
2. Non indossare guanti, cravatte, gioielli o abiti larghi.
3. Non operare senza le protezioni installate.
4. Prima di installare la piastra frontale, preparare il pezzo in lavorazione.
5. Non montare un pezzo in lavorazione spaccato o contenente un nodo.
6. Serrare tutti i dispositivi di bloccaggio prima di procedere all'operazione.
7. Ruotare manualmente il pezzo in lavorazione prima di applicare

corrente.

1. Utilizzare la velocità più lenta quando si inizia a lavorare un nuovo pezzo e non superare la velocità consentita.
2. Scollegare la macchina dalla fonte di alimentazione prima di effettuare riparazioni o regolazioni.
3. Non utilizzare il prodotto sotto l'effetto di droghe, alcol o medicinali.
4. Rimuovere il supporto utensile prima di carteggiare o lucidare.

Non rientra negli scopi di questo manuale descrivere tutte le tecniche di tornitura possibili con il mandrino a 4 griffe. Si raccomanda ai tornitori principianti di frequentare un corso di istruzione affidabile e di fare riferimento a uno dei tanti libri disponibili sulle tecniche di tornitura.

Il mandrino a 4 griffe si adatta a un'ampia gamma di mandrini per torni di diverse dimensioni. Ciò avviene modificando l'adattatore filettato. Il vostro rivenditore vi consiglierà l'adattatore necessario per il vostro tornio. Controllare che l'adattatore sia ben avvitato nel corpo del mandrino e quindi avvitare il mandrino assemblato sul mandrino del tornio. L'adattatore deve essere saldamente posizionato contro la spalla del mandrino del tornio.

Il mandrino a vite viene utilizzato per montare piccoli pezzi incrociati.

Queste ganasce vengono utilizzate per l'espansione in piccole cavità e per la tenuta salda di lavori di fuso fini, come orecchini, pezzi degli scacchi. Per trasformare articoli molto piccoli, le ganasce possono essere svitate e possono essere utilizzate solo le ganasce di supporto.

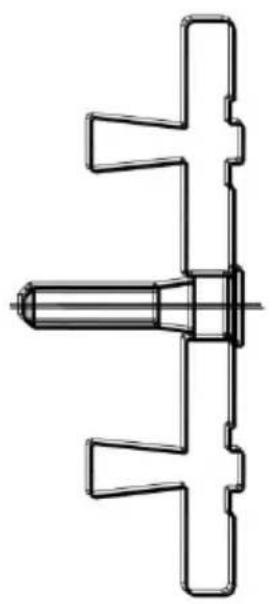

GANASCE A CODA DI RONDINE

Le ganasce a coda di rondine sono progettate per montare le ciotole

espandendosi in una cavità o serrandosi su un rubinetto. La dimensione indicata è la misura esterna della faccia della ganascia quando è completamente chiusa. Le ganasce a coda di rondine forniscono circa 25 mm di espansione oltre la loro dimensione specificata.

MANDRIINO A CHIAVE

I mandrini a 4 griffe consentono il serraggio con una sola mano insieme a un'enorme potenza di presa fornita dal rapporto 6 a 1 della spirale. La parte posteriore completamente chiusa assicura un'azione uniforme e fluida impedendo a polvere e detriti di entrare nella spirale del mandrino. Il mandrino autoserrante è imbattibile quando si tratta di forza di tenuta. Le sue dimensioni compatte lo rendono ideale per l'uso su torni con capacità di 300 mm o inferiore.

Il mandrino base include: corpo del mandrino, set di ganasce a coda di rondine; chiave a brugola a T; punta a vite; mandrino a chiave; adattatore appropriato per il tornio e manuale dell'utente.

1. Chiave a brugola a T 2. Vite 3. Coperchio 4. Cacciavite
2. Adattatore 6. Anello elastico 7. Anello di scorrimento 8.

Mandrino chiave

9. Pignone 10. Spilla 11. Spillo da forno 12. Corpo

del mandrino

13. Ganasce di supporto 14. Mascelle 15. Vite a testa

svasata

16. Chiave a brugola a T 17. Vite per legno

CLAMP-MODE

Con questa applicazione il pezzo in lavorazione viene trattenuto dalle ganasce. Per ottenere una buona tenuta, premere con forza l'estremità della ciotola contro le ganasce. Fissare il pezzo in lavorazione alla vite o a una piastra frontale. Quando si esegue la pre-tornitura di ciotole in legno verde, è possibile farlo tra i centri o con un mandrino girevole. Per prima cosa, realizzare un incavo a coda di rondine profondo da 5 a 10 mm.

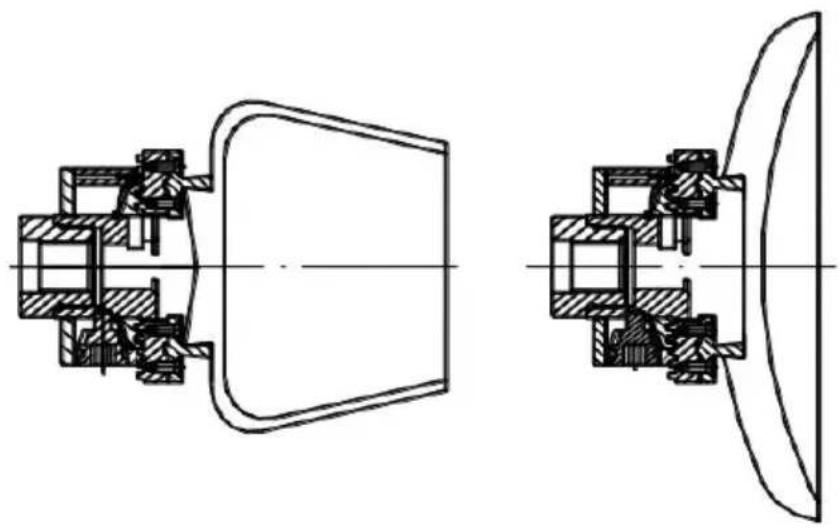

EXPANSION MODE

Per questa applicazione, un incavo viene trasformato nel pezzo da lavorare. La profondità della rientranza dipende dalle attuali dimensioni del pezzo in lavorazione e dal tipo di legname utilizzato. La profondità minima dovrebbe essere compresa tra 5 mm e 10 mm.

Il mandrino è progettato con tolleranze ridotte e inizialmente potrebbe risultare rigido da utilizzare. Con l'uso il movimento sarà più facile. Per mantenere un'azione facile della mascella, spruzzare regolarmente l'olio

nella spirale e far funzionare il mandrino della chiave attraverso l'intera gamma di movimento. Ispezionare regolarmente il mandrino per verificare che non vi sia accumulo di polvere nella spirale e nelle ganasce. Pulire se necessario.

BEGINNER'S HINTS

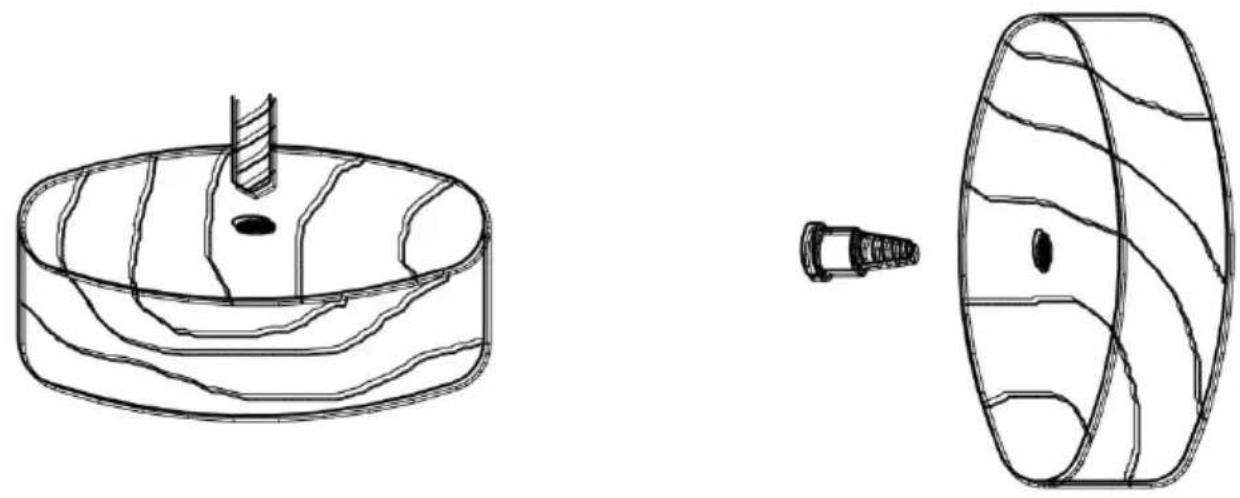

Preparare il pezzo da lavorare nel modo seguente:

200-250 mm di diametro, 40-50 mm di spessore; giri/min 80-100

1. Praticare un foro profondo 25 mm e con un diametro di 7-8 mm al centro del pezzo in lavorazione (evitare di forare la venatura finale, per una migliore aderenza).
2. Assicurarsi che il pezzo da lavorare sia il più rotondo possibile.
3. Scegliere la velocità appropriata prima di avviare il tornio.
4. Avvitare con forza il pezzo da lavorare contro le ganasce.
5. I pezzi pesanti o non bilanciati non devono essere fissati direttamente al mandrino. Utilizzare invece gli anelli frontali.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,

shanghai 200000 CN.

Supporto tecnico e certificato di garanzia elettronica
