MODE D'EMPLOI KP965 Vevor

Technique Certificat d'assistance et de garantie électronique www.vevor.com/support

MANDRIN À BOIS AUTOCENTRANT À 4 MORS

MODÈLE : KP2-3/4, KP96, KP965

Précision géométrique (mm)

Diagramme de test	Élément de tes	Diamètre du mandrin
		70	96
	a.Faux- rond rayonb.Faux-rond axial	a:0,005b:0,005
	Radial épuisement de mandrin	≤0,15	≤ 0,15
	Axial s'épuiser de mandrin	≤ 0,15	≤ 0,15
	Radial épuisement de la barre d'essai	α ≤ 0,4L=50	α ≤ 0,4L=50 (75)

DESCRIPTION

Ce mandrin est un mandrin autocentrant à 4 mâchoires utilisant la précision, la simplicité et la fiabilité du mandrin d'ingénierie.

Ce mandrin est autocentrant ; saisit à l'intérieur et à l'extérieur ; peut maintenir des pièces rondes et carrées ; possède un centre creux pour le perçage puisse être effectué à partir de l'une ou l'autre extrémité ; et peut être utilisé dans le sens des aiguilles d'une montre ou dans le sens inverse des aiguilles d'une montre.

Fabriqués à partir de, cela donne aux mandrins une plus grande durabilité garantissant une durée de vie plus longue et une finition de haute qualité qui est moindre.

PACKING LIST

(KP2-3/4, KP96)

Mandrin autocentrant à 1,4 mors....1 pi

2.Accessoire

Vis à bois 1 pièce

Clé Allen en T 1 p

Mandrin à clé ....1 pi

Adaptateur ....1

Mandrin autocentrant à 1,4 mors .....

2.Accessoire

Vis à bois .... 1 pcs

Clé Allen en T .... 1

Mandrin à clé 1

Adaptateur ... 1

Grande mâchoire ronde (4 pièces) ....

Mâchoire à broche (4 pièces) ....

Mâchoire étagée (4 pièces) ....

Mâchoire plate (4 pièces) ....

Goujon 10

pièces KP965 pcs piè piè

3. Instruction

SAFETY PRECAUTIONS

1. Lisez et comprenez le manuel d' instructions avant d' utiliser le tour à bois.
2. Portez toujours une protection pour les yeux.
3. Ne portez pas de gants, de cravates, de bijoux ou de vêtements amp
4. Ne pas utiliser l'appareil sans protections en place.

5. Ébauchez la pièce avant d'installer la plaque frontale.

6. Ne montez pas une pièce fendue ou contenant un nœud.

7. Serrez tous les verrous avant de commencer l'opération.
8. Faites tourner la pièce à la main avant de mettre sous tension.
9. Utilisez la vitesse la plus lente lorsque vous démarrez une nouvelle pièce et ne dépassez pas la vitesse autorisée.
10. Débranchez la machine de la source d' alimentation avant d' effectuer

des réparations ou des réglages.

1. Ne pas utiliser l'appareil sous l'influence de drogues, d'alcool ou de médicaments.
   12.Retirez le porte-outil avant le ponçage ou le polissage.

Il n'entre pas dans le cadre de ce manuel de décrire toutes les techniques de tournage possibles avec le mandrin à 4 mors. Il est recommandé aux débutants de suivre un cours de formation réputé et de se référer à l'un des nombreux ouvrages disponibles sur les techniques de tournage.

Le mandrin à 4 mors s'adapte à une large g de broches de tour tailles. Cela se fait en changeant le Adaptateur fileté . Votre revende vous conseillera sur l' adaptateur requis pour votre tour. Vérifiez que l' adaptateur est bien dans le corps du mandrin, puis vissez le ma assemblé sur la broche du tour. L'adaptateur être fermement placé contre le épaulement de broche de tour.

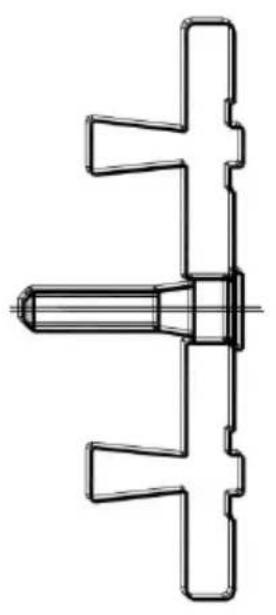

Le mandrin à vis est utilisé pour monter de petits, pièces à contre-fil.

Mandrin autocentrant à 4 mors

25MM JAWS

Ces mâchoires sont utilisées pour l'expansion dans de petits recoins et pour le maintien ferme de pièces de broche fines, comme des boucles d'oreilles, pièces d'échecs, etc.. Pour tourner de très petits articles, les mâchoires peuvent être dévissées et seules les mâchoires de support peuvent être utilisées.

DOVETAIL JAWS

Les mâchoires à queue d'aronde sont conçues pour le montage de bols s'élargissant dans un évidement ou en se serrant sur un tourillon. La tail indiquée correspond à la mesure extérieure de la face de la mâchoire lorsqu'elle est complètement fermée. Les mâchoires à queue d'aronde offrent une extension d'environ 25 mm au-delà de leur taille spécifiée.

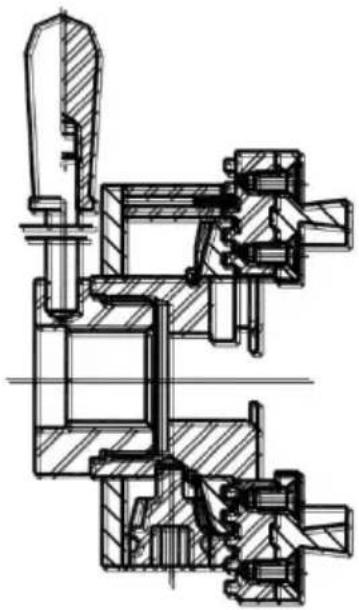

KEY CHUCK

Les mandrins à 4 mors permettent un serrage à une main ainsi qu'une puissance de préhension considérable fournie par le rapport de 6 à 1 de spirale. Le dos totalement fermé assure une action constante et fluide en empêchant la poussière et les débris de pénétrer dans la spirale du mandrin.

Le mandrin à clé est imbattable en termes de puissance de maintien. Sa taille compacte le rend idéal pour une utilisation sur des tours d'une capacité de 300 mm ou moins.

Le mandrin de base comprend : un corps de mandrin, un jeu de mâcho à queue d'aronde ; une clé Allen à barre en T ; une pointe de vis ; un mandrin à clé ; un adaptateur approprié pour s'adapter à votre tour et u manuel du propriétaire.

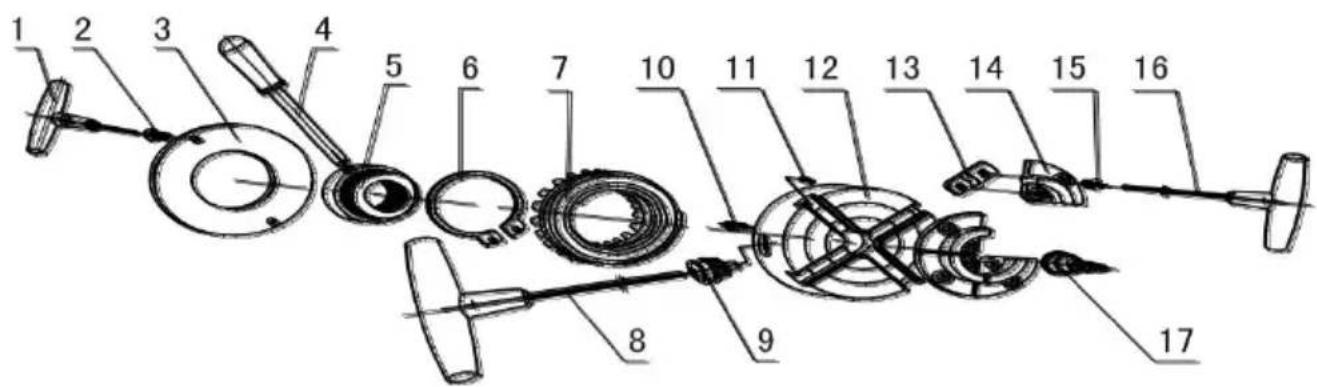

1. Clé Allen en T 2. Vis 3. Couvercle 4. Tournevis
2. Adaptateur 6. Circlip 7. Bague de défilement 8.

Mandrin à clé

9.Pignon 10.Pin 11.Rouleau à pâtisserie 12.

Corps du mandrin

13.Mâchoire de support 14.mâchoires 15. Vis à tête fraisée

1 6. Clé Allen à barre en T 17. Vis à bois

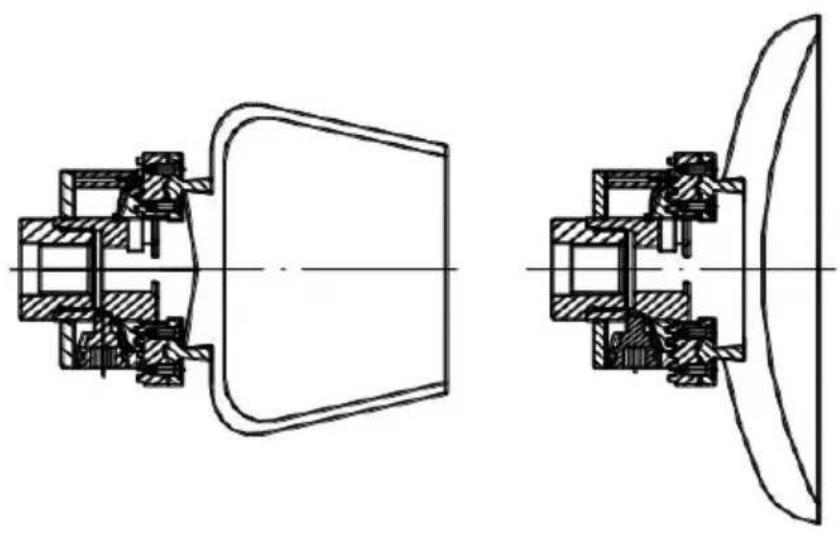

CLAMP-MODE

Avec cette application, la pièce est maintenue par les mâchoires. Pour obtenir une bonne tenue, appuyez fermement l'extrémité du bol contre les mâchoires. Fixez la pièce à la vis ou sur une plaque frontale. Lors du pré-tournage de bols à partir de bois vert, il est possible de le faire entre les centres ou avec un mandrin pivotant. Réalisez d'abord une empreinte en queue d'aronde de 5 à 10 mm de profondeur.

EXPANSION MODE

Pour cette application, un évidement est transformé en pièce à usiner. La profondeur de l'évidement dépend de la réel la taille de la pièce ainsi qu' le type de bois utilisé. La profondeur minimale doit être de 5 à 10 mm

Le mandrin est conçu pour des tolérances serrées et peut initialement été difficile à utiliser. Avec l'utilisation, le mouvement sera plus facile. Pour maintenir une action facile de la mâchoire, vaporisez régulièrement de l'huile dans la volute et faites fonctionner le mandrin à clé sur toute sa plage de mouvement. Inspectez régulièrement le mandrin pour détecter toute accumulation de poussière dans la volute et les mâchoires. Nettoyez-le si nécessaire.

BEGINNER'S HINTS

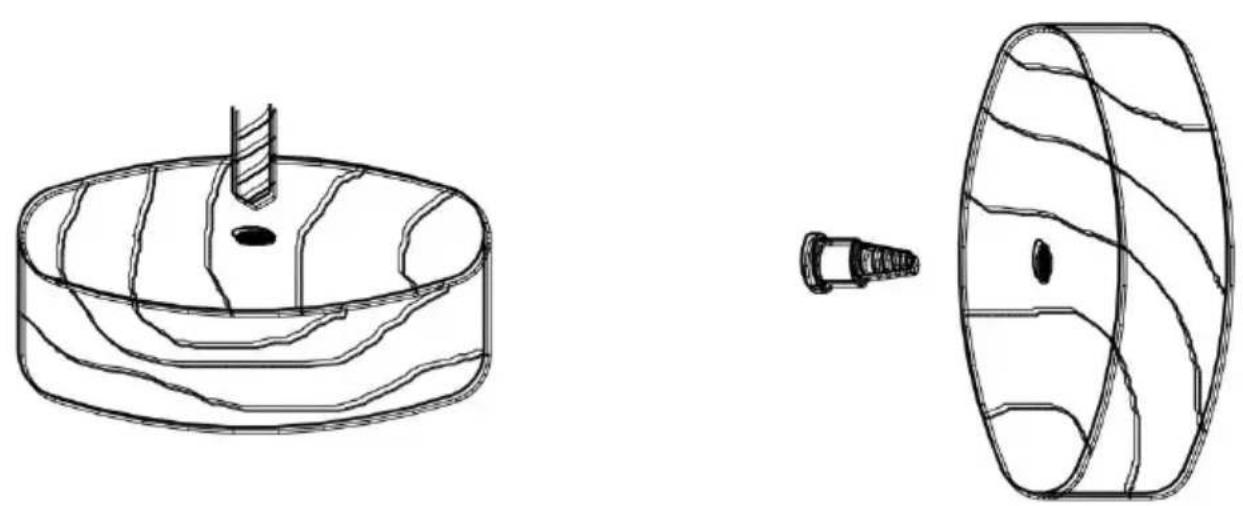

Préparez le wok de la manière suivante :

200-250 mm de diamètre, 40-50 mm d'épaisseur ; 80-100 tr/min

1. Percez un trou de 25 mm de profondeur et de 7 à 8 mm de diamètre trou au centre de la pièce (éviter de percer le bois final, moins d'adhérence).
2. Assurez-vous que la pièce à travailler est aussi ronde que possible.
3. Choisissez la vitesse appropriée avant de démarrer le tour.
4. Vissez fermement la pièce contre les mâchoires.
5. Les pièces lourdes ou déséquilibrées ne doivent pas être fixées directement sur le mandrin à vis. Utilisez plutôt les anneaux de la plaque frontale.

Fabricant : Shanghaimuxinmuyeyouxiangongsi

Adresse : Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Importé en Australie : SIHAO PTY LTD, 1 ROKEVA STREET, ASTWOOD NSW 2122 Australie

Importé aux États-Unis : Sanven Technology Ltd., Suite 250, 9166 Anaheir Place, Rancho Cucamonga, CA 91730
