KP96 - Mandrino per trapano Vevor - Manuale utente e istruzioni gratuiti

Marca	Vevor
Modello	KP96
Tipo di prodotto	Mandrino autocentrante a 4 griffe per tornio da legno
Diametro del mandrino	96 mm
Precisione geometrica (fuori centro radiale e assiale)	0,005 mm
Scostamento radiale del mandrino	≤ 0,15 mm
Scostamento assiale del mandrino	≤ 0,15 mm
Scostamento radiale della barra di prova	α ≤ 0,4 (L=50 mm)
Materiale del corpo	Acciaio trattato (alta durata)
Modalità di serraggio	Serraggio interno ed esterno (espansione e serraggio)
Pezzi lavorabili	Pezzi rotondi e quadrati, ciotole, perni
Set di griffe forniti	Griffe da 25 mm, a coda di rondine, a gradini, piatte, grandi rotonde, a perno
Accessori inclusi	Adattatore filettato, mandrino a chiave, chiave a brugola a T, viti per legno, tasselli
Sistema di serraggio	Spirale con rapporto 6:1, mandrino a chiave per elevata forza di presa
Compatibilità del mandrino	Adattabile a diverse dimensioni di mandrini del tornio tramite adattatore filettato
Utilizzo consigliato	Velocità lenta all'avvio, non superare la velocità consentita del mandrino
Manutenzione	Oliare regolarmente la spirale, pulire la polvere accumulata
Sicurezza	Indossare occhiali di protezione, non indossare guanti larghi, scollegare la macchina prima delle regolazioni
Paese di origine	Cina (Shanghai)
Peso (stimato)	Circa 1,5 kg

Domande frequenti - KP96 Vevor

Come montare il mandrino KP96 sul mio tornio?

Scegliere l'adattatore filettato appropriato per il vostro mandrino del tornio (venduto separatamente se necessario). Avvitare saldamente l'adattatore nel corpo del mandrino, quindi avvitare l'insieme sul mandrino del tornio fino a battuta contro la spalla. Utilizzare la chiave a brugola a T per serrare le viti di fissaggio se presenti.

Quali tipi di griffe sono fornite con il mandrino?

Il mandrino viene fornito con diversi set di griffe: griffe da 25 mm (per pezzi piccoli), griffe a coda di rondine (per ciotole), griffe a gradini, griffe piatte, grandi griffe rotonde e griffe a perno. Consultare l'elenco di imballaggio per il modello esatto.

Come cambiare le griffe del mandrino?

Prima scollegare il tornio dall'alimentazione. Utilizzare la chiave a brugola a T per svitare le viti a testa svasata che tengono le griffe. Rimuovere le griffe attuali e installare quelle nuove assicurandosi che siano ben allineate. Riavvitare le viti e serrare moderatamente.

Qual è la velocità massima raccomandata per questo mandrino?

Il manuale non specifica una velocità massima esatta. Si consiglia di non superare la velocità consentita indicata sul mandrino o sul tornio. Per sicurezza, iniziare sempre alla velocità più lenta (80-100 giri/min per pezzi da 200-250 mm) e aumentare gradualmente.

Come mantenere il mandrino per garantirne la longevità?

Spruzzare regolarmente olio leggero nella spirale del mandrino e azionare il mandrino a chiave su tutta la sua corsa per una distribuzione uniforme. Pulire le griffe e la spirale da polvere e detriti dopo ogni utilizzo. Ispezionare visivamente lo stato delle griffe e delle filettature.

Posso usare questo mandrino per il serraggio interno (espansione)?

Sì, il mandrino consente il serraggio interno in espansione. Per fare ciò, praticare una cavità nel pezzo (profondità minima 5-10 mm) e utilizzare le griffe appropriate (ad esempio le griffe a coda di rondine). Inserire le griffe nella cavità e serrare con la chiave.

Cosa fare se le griffe non scorrono facilmente?

Le griffe possono essere inizialmente dure. Utilizzare il mandrino regolarmente per ammorbidirle. Se il problema persiste, pulire accuratamente la spirale e le griffe, quindi lubrificare con olio. Verificare che nessun detrito blocchi il meccanismo.

Come fissare un pezzo di legno fessurato o con un nodo?

Non è consigliabile montare un pezzo fessurato o con un nodo, poiché potrebbe causare una rottura pericolosa. Scegliere sempre un pezzo sano e senza difetti strutturali.

Il mandrino può essere utilizzato per forare fori passanti?

Sì, il mandrino ha un centro cavo che consente di forare da un capo all'altro. Assicurarsi che il pezzo sia ben trattenuto e che la punta sia adatta. Utilizzare una velocità lenta e forare gradualmente.

Dove trovare ricambi come le griffe o l'adattatore?

Contattare il supporto Vevor tramite www.vevor.com/support o il proprio rivenditore. I pezzi di ricambio (griffe, adattatori, viti, chiavi) possono essere ordinati separatamente. Verificare la compatibilità con il modello KP96.

MANUALE UTENTE KP96 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

MANDRINO AUTOCENTRANTE A 4 GRIFFE PER LEGNO

MODELLO: KP2-3/4, KP96, KP965

Precisione della geometria (mm)

Diagramma di test	Elemento di prova	Diametro del mandrino
		70	96
	a.Crollatura radialeb.Crollatura assiale	un:0,005b:0,005
	Radiale esaurimento di mandrino	≤slant 0,15	≤slant 0,15
	Assiale esaurire Di mandrino	≤slant 0,15	≤slant 0,15
	Radiale esaurimento della barra di prova	≤slant 0,4 L=50	≤slant 0,4 L=50 (75)

DESCRIPTION

Questo mandrino è un mandrino autocentrante a 4 griffe che sfrutta la precisione, la semplicità e l'affidabilità dei mandrini ingegneristici.

Questo mandrino è autocentrante, afferra internamente ed esternamente, trattiene pezzi tondi e quadrati, ha un centro cavo in modo che la foratu possa essere eseguita da entrambe le estremità e può essere azionato in senso orario o antiorario.

Questo materiale conferisce ai mandrini una maggiore durevolezza, garantendo una durata maggiore e una finitura di alta qualità.

PACKING LIST

(KP2-3/4, KP96)

Mandrino autocentrante a 1,4 griffe....

2. Accessorio

Vite di legno 1 pz

Chiave a brugola a T 1

Mandrino per chiave ....

Adattatore 1

3. Istruzione

....1 pz
KP965
Vite di legno ..... 1 pz
Chiave a brugola a T .... 1
Mandrino per chiavi ....
Adattatore ... 1

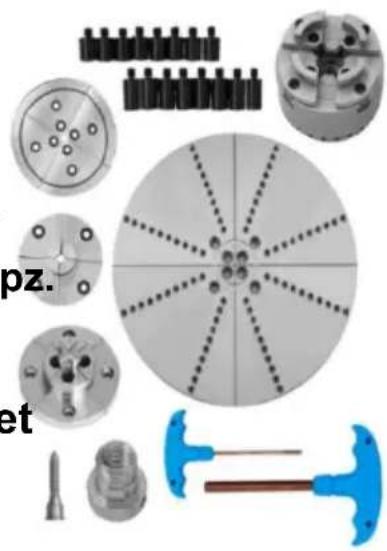

Grande mascella rotonda (4 pezzi) ....
Pin Jaw (4 pezzi) 1 set
Gradino mascellare (4 pezzi) ....
Mascella piatta (4 pezzi) .... 1
Perno 16 pz.

Mandrino autocentrante a 1,4 griffe

2. Accessorio

1. Leggere e comprendere il manuale di istruzioni prima di utilizzare il tornio per legno.
   2.. Indossare sempre protezioni per gli occhi.
2. Non indossare guanti, cravatte, gioielli o abiti larghi.
3. Non operare senza le protezioni installate.
4. Prima di installare la piastra frontale, preparare il pezzo in lavorazione
5. Non montare un pezzo in lavorazione spaccato o contenente un nodo.
6. Serrare tutti i dispositivi di bloccaggio prima di procedere all'operazione
7. Ruotare manualmente il pezzo in lavorazione prima di applicare

corrente.

1. Utilizzare la velocità più lenta quando si inizia a lavorare un nuovo pe e non superare la velocità consentita.
2. Scollegare la macchina dalla fonte di alimentazione prima di effettuare riparazioni o regolazioni.
3. Non utilizzare il prodotto sotto l'effetto di droghe, alcol o medicinali.
4. Rimuovere il supporto utensile prima di carteggiare o lucidare.

Non rientra negli scopi di questo manuale descrivere tutte le tecniche di tornitura possibili con il mandrino a 4 griffe. Si raccomanda ai tornitori principianti di frequentare un corso di istruzione affidabile e di fare riferimento a uno dei tanti libri disponibili sulle tecniche di tornitura.

Il mandrino a 4 griffe si adatta a un'ampia g di mandrini per torni dimensioni. Ciò avviene modificando il Adattatore filettato . Il vostro rivenditore vi consiglierà l' adattatore necessar per il vostro tornio. Controllare che l' adattato sia ben avvitato nel corpo del mandrino e qu avvitare il mandrino assemblato sul mandrino tornio. L'adattatore deve essere saldamente posizionato contro il spalla del mandrino del tornio.

Il mandrino a vite viene utilizzato per montare piccoli, pezzi incrociati.

Queste ganasce vengono utilizzate per l'espansione in piccole cavità e pe la tenuta salda di lavori di fuso fini, come orecchini, pezzi degli scacchi, Per trasformare articoli molto piccoli, le ganasce possono essere svitate e possono essere utilizzate solo le ganasce di supporto.

DOVETAIL JAWS

Le ganasce a coda di rondine sono progettate per montare le ciotole

espandendosi in una cavità o serrandosi su un rubinetto. La dimensione indicata è la misura esterna della faccia della ganascia quando è completamente chiusa. Le ganasce a coda di rondine forniscono circa 25 mm di espansione oltre la loro dimensione specificata.

KEY CHUCK

I mandrini a 4 griffe consentono il serraggio con una sola mano insieme un'enorme potenza di presa fornita dal rapporto 6 a 1 della spirale. La parte posteriore completamente chiusa assicura un'azione uniforme e fluida impedendo a polvere e detriti di entrare nella spirale del mandrino. Il mandrino autoserrante è imbattibile quando si tratta di forza di tenuta. Le sue dimensioni compatte lo rendono ideale per l'uso su torni con capacità di 300 mm o inferiore.

Il mandrino base include: corpo del mandrino, set di ganasce a coda di rondine; chiave a brugola a T; punta a vite; mandrino a chiave ; adattato appropriato per il tornio e manuale dell'utente.

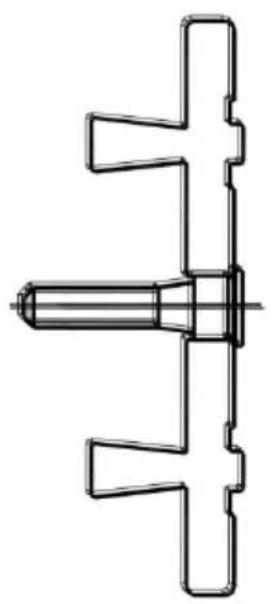

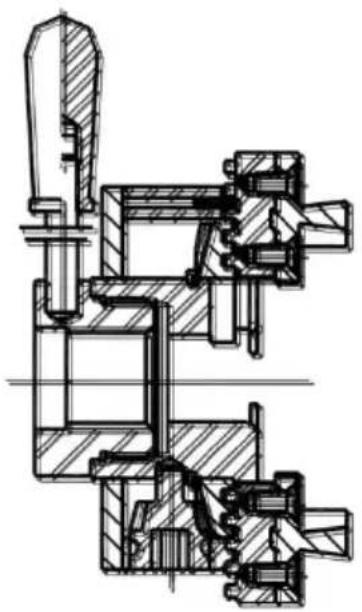

1. Chiave a brugola a T 2. Vite 3. Coperchio 4. Cacciavite

2. Adattatore 6. Anello elastico 7. Anello di scorrimento 8.

Mandrino chiave

9.Pignone 10. Spilla 11. Spillo da forno 12. Corpo

del mandrino

13.Ganasce di supporto 14.mascelle 15. Vite a testa

svasata

1 6. Chiave a brugola a T 17. Vite per legno

CLAMP-MODE

Con questa applicazione il pezzo in lavorazione viene trattenuto dalle ganasce. Per ottenere una buona tenuta, premere con forza l'estremità della ciotola contro le ganasce. Fissare il pezzo in lavorazione alla vite o una piastra frontale. Quando si esegue la pre-tornitura di ciotole in legno verde, è possibile farlo tra i centri o con un mandrino girevole. Per prima cosa, realizzare un incavo a coda di rondine profondo da 5 a 10 mm.

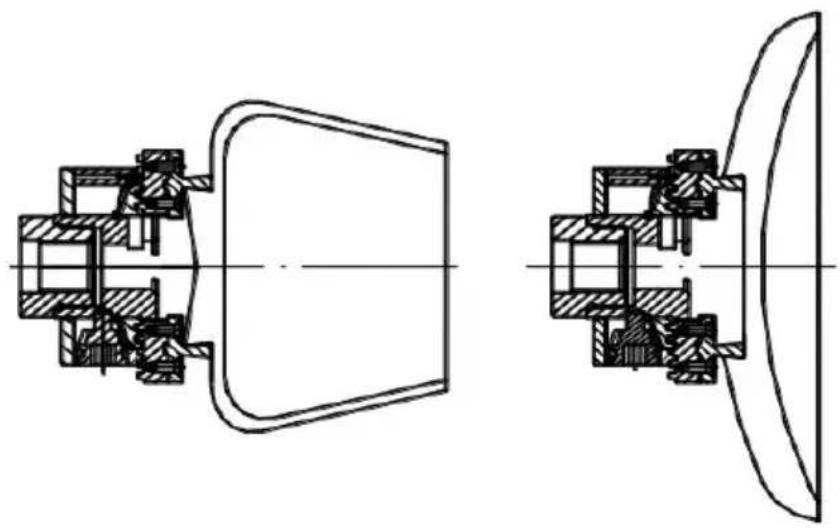

EXPANSION MODE

Per questa applicazione, un incavo viene trasformato nel pezzo da lavorare. La profondità della rientranza dipende dall'attuale dimensioni de pezzo in lavorazione e tipo di legname utilizzato. La profondità minima dovrebbe essere compresa tra 5 mm e 10 mm.

Il mandrino è progettato con tolleranze ridotte e inizialmente potrebbe risultare rigido da utilizzare. Con l'uso il movimento sarà più facile. Per mantenere un'azione facile della mascella, Spruzzare regolarmente l'olio

nella spirale e far funzionare il mandrino della chiave attraverso l'intera gamma di movimento. Ispezionare regolarmente il mandrino per verificare che non vi sia accumulo di polvere nella spirale e nelle ganasce. Pulire necessario.

BEGINNER'S HINTS

Preparare il pezzo da lavorare nel modo seguente:

200-250mm di diametro, 40-50mm di spessore; Giri/min 80-100

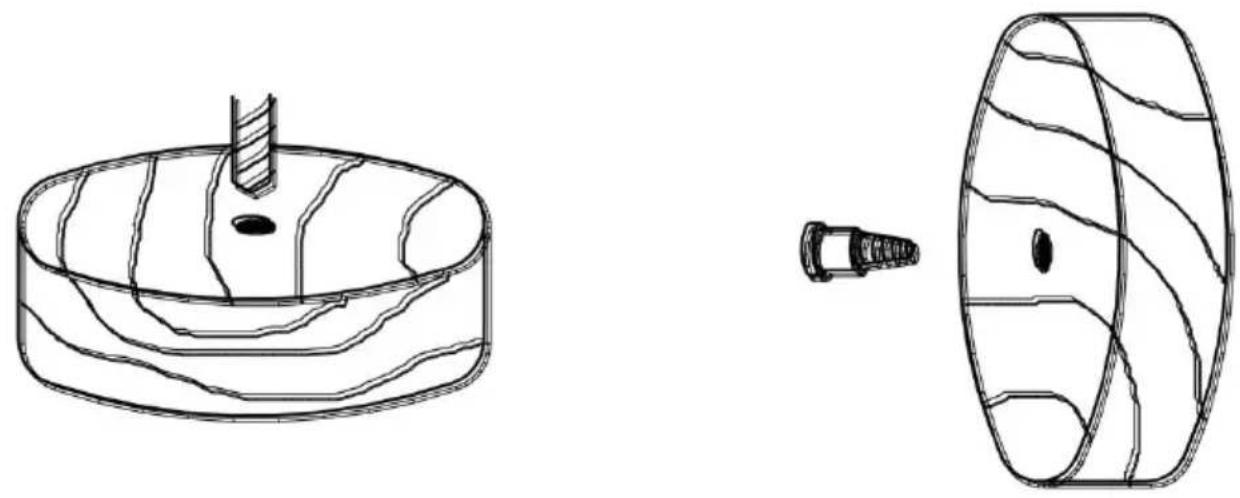

1. Praticare un foro profondo 25 mm e con un diametro di 7-8 mm. forc centro del pezzo in lavorazione (evitare di forare la venatura finale, menc aderenza).
2. Assicurarsi che il pezzo da lavorare sia il più rotondo possibile.
3. Scegliere la velocità appropriata prima di avviare il tornio.
4. Avvitare con forza il pezzo da lavorare contro le ganasce.
5. I pezzi pesanti o non bilanciati non devono essere fissati direttamente mandrino. Utilizzare invece gli anelli frontali.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu,
