KP96 - Boorkop Vevor - Gratis gebruiksaanwijzing en handleiding

Merk	Vevor
Model	KP96
Producttype	Zelfcentrerende vierklauwplaat voor houtdraaibank
Diameter van de klauwplaat	96 mm
Geometrische precisie (radiale en axiale speling)	0,005 mm
Radiale slingering van de klauwplaat	≤ 0,15 mm
Axiale slingering van de klauwplaat	≤ 0,15 mm
Radiale slingering van de teststang	α ≤ 0,4 (L=50 mm)
Materiaal van de behuizing	Behandeld staal (hoge duurzaamheid)
Spanmodus	Binnen- en buitenspannen (expansie en knijpen)
Houdbare onderdelen	Ronde en vierkante onderdelen, kommen, pennen
Meegeleverde klauwensets	25 mm klauwen, zwaluwstaartklauwen, getrapte klauwen, platte klauwen, grote ronde klauwen, penklauwen
Inbegrepen accessoires	Schroefdraadadapter, klauwplaatsleutel, T-inbussleutel, houtschroeven, pinnen
Spansysteem	Spiraal met verhouding 6:1, klauwplaatsleutel voor hoge grijpkracht
Spindelcompatibiliteit	Aanpasbaar aan verschillende draaibankspindelmaten via schroefdraadadapter
Aanbevolen gebruik	Langzame snelheid bij opstarten, niet de toegestane snelheid van de klauwplaat overschrijden
Onderhoud	Regelmatig de spiraal oliën, opgehoopt stof reinigen
Veiligheid	Draag een veiligheidsbril, draag geen losse handschoenen, schakel de machine uit voor aanpassingen
Land van herkomst	China (Shanghai)
Gewicht (geschat)	Ongeveer 1,5 kg

Veelgestelde vragen - KP96 Vevor

Hoe monteer ik de KP96 klauwplaat op mijn draaibank?

Kies de juiste schroefdraadadapter voor uw draaibankspindel (indien nodig apart verkrijgbaar). Schroef de adapter stevig in het lichaam van de klauwplaat en schroef vervolgens het geheel op de draaibankspindel totdat het tegen de aanslag zit. Gebruik de T-inbussleutel om de bevestigingsschroeven aan te draaien indien aanwezig.

Welke soorten klauwen worden meegeleverd met de klauwplaat?

De klauwplaat wordt geleverd met verschillende klauwensets: 25 mm klauwen (voor kleine onderdelen), zwaluwstaartklauwen (voor kommen), getrapte klauwen, platte klauwen, grote ronde klauwen en penklauwen. Raadpleeg de verpakkingslijst voor het exacte model.

Hoe vervang ik de klauwen van de klauwplaat?

Schakel eerst de draaibank uit en haal de stekker uit het stopcontact. Gebruik de T-inbussleutel om de verzinkte schroeven los te draaien die de klauwen vasthouden. Verwijder de huidige klauwen en installeer de nieuwe, zorg ervoor dat ze goed uitgelijnd zijn. Draai de schroeven weer vast en draai ze matig aan.

Wat is de aanbevolen maximale snelheid voor deze klauwplaat?

De handleiding specificeert geen exacte maximale snelheid. Het wordt aanbevolen om de toegestane snelheid op de klauwplaat of draaibank niet te overschrijden. Begin uit veiligheid altijd met de laagste snelheid (80-100 tpm voor onderdelen van 200-250 mm) en verhoog geleidelijk.

Hoe onderhoud ik de klauwplaat om de levensduur te verlengen?

Spuit regelmatig lichte olie in de spiraal van de klauwplaat en bedien de klauwplaat met de sleutel over de volledige slag voor een gelijkmatige verdeling. Reinig de klauwen en de spiraal van stof en vuil na elk gebruik. Controleer visueel de staat van de klauwen en schroefdraden.

Kan ik deze klauwplaat gebruiken voor binnenspannen (expansie)?

Ja, de klauwplaat kan worden gebruikt voor binnenspannen door expansie. Maak hiervoor een uitsparing in het werkstuk (minimale diepte 5-10 mm) en gebruik de geschikte klauwen (bijvoorbeeld de zwaluwstaartklauwen). Plaats de klauwen in de uitsparing en span ze aan met de sleutel.

Wat te doen als de klauwen niet soepel schuiven?

De klauwen kunnen in het begin stijf zijn. Gebruik de klauwplaat regelmatig om ze soepeler te maken. Als het probleem aanhoudt, reinig dan zorgvuldig de spiraal en de klauwen en smeer ze in met olie. Controleer of er geen vuil het mechanisme blokkeert.

Hoe bevestig ik een gespleten houten werkstuk of een met een knoest?

Het wordt afgeraden om een gespleten werkstuk of een met een knoest te monteren, omdat dit kan leiden tot gevaarlijk breken. Kies altijd een gezond werkstuk zonder structurele gebreken.

Kan de klauwplaat worden gebruikt om doorlopende gaten te boren?

Ja, de klauwplaat heeft een hol midden waardoor u van begin tot eind kunt boren. Zorg ervoor dat het werkstuk goed is vastgezet en dat de boor geschikt is. Gebruik een lage snelheid en boor geleidelijk.

Waar kan ik reserveonderdelen vinden zoals klauwen of de adapter?

Neem contact op met de Vevor-ondersteuning via www.vevor.com/support of uw verkoper. Reserveonderdelen (klauwen, adapters, schroeven, sleutels) kunnen apart worden besteld. Controleer de compatibiliteit met uw KP96-model.

GEBRUIKSAANWIJZING KP96 Vevor

Schema van test	Testartikel	Klauwdiameter
		70	96
	a.Radiale uitloopb.Axiale uitloop	een:0.005b:0.005
	Radiaaluitputting vanklauw	≤slant 0,15	≤slant 0,15
	Axiaaluitlopen vanklauw	≤slant 0,15	≤slant 0,15
	Radiaaluitlopen vantestbalk	≤slant 0,4 Lengte = 50	≤slant 0,4 L=50 (75)

DESCRIPTION

Deze klauwplaat is een 4-klauwplaat die zelfcentrerend is en de precisie, eenvoud en betrouwbaarheid van de technische klauwplaat benut.

Deze klauwplaat is zelfcentrerend, grijpt zowel inwendig als uitwendig, houdt ronde en vierkante stukken vast, heeft een holle kern zodat er var beide kanten doorgeboord kan worden en kan met de klok mee of tegen klok in worden gebruikt.

Doordat ze hiervan zijn gemaakt, zijn de klauwplaten duurzamer, wat zorg voor een langere levensduur en een hoogwaardige afwerking.

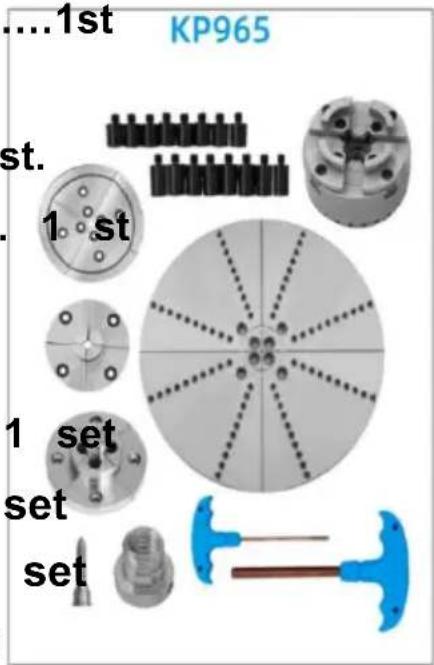

PACKING LIST

(KP2-3/4, KP96)

1.4-Kaak zelfcentrerende klauwplaat......
2.Accessoire

Houten schroef 1st

T-bar inbussleutel 1

Sleutelboorkop

Adapter ....1st

1. Instructie

1.4-klauw zelfcentrerende klauwplaat ....1st

2.Accessoire

Houten schroef ..... .1 st.

T-bar inbussleutel .......

Sleutelklem 1st

Adapter ... 1st

Grote ronde kaak (4 stuks) ....

Pin Jaw (4 stuks) 1

Stapbek (4 stuks) 1

Platte Kaak (4 stuks) .... 1 se

Stud 16 stuks

1. Lees en begrijp de gebruiksaanwijzing voordat u de houtdraaibank bedient.
   2.. Draag altijd een oogbescherming.
2. Draag geen handschoenen, stropdassen, sieraden of losse kleding.
3. Gebruik de machine niet zonder dat de beschermingsmiddelen op hun plaats zitten.
4. Maak het werkstuk ruw voordat u de frontplaat monteert.
5. Monteer geen gespleten werkstuk of werkstuk met een knoop.

6. Draai alle vergrendelingen vast voordat u het apparaat bedient.

7. Draai het werkstuk met de hand voordat u de stroom inschakelt.

8. Gebruik de laagste snelheid wanneer u met een nieuw werkstuk begin en overschrijd de toegestane snelheid niet.
9. Koppel de machine los van de stroombron voordat u reparaties of aanpassingen uitvoert.
10. Gebruik de machine niet onder invloed van drugs, alcohol of medicijnen.
11. Verwijder de gereedschapshouder voordat u gaat schuren of polijsten.

Het valt buiten het bestek van deze handleiding om alle draaitechnieken beschrijven die mogelijk zijn met de 4-Jaw Chuck. Het wordt aanbevolen dat beginnende draaiers een gerenommeerde cursus volgen of een van de vele beschikbare boeken over draaitechnieken raadplegen.

De 4-klauwplaat past op een breed scala aan draaibankspindels maten. Dit gebeurt door he veranderen van de Adapter met schroefdraad Uw dealer kan u adviseren over de adapter voor uw draaibank nodig hebt. Controleer of adapter stevig vastgeschroefd is in de Chuck-behuizing en schroef vervolgens de gemonteerde klauwplaat op de draaibankspind Adapter moet stevig tegen de Draaibank spin schouder.

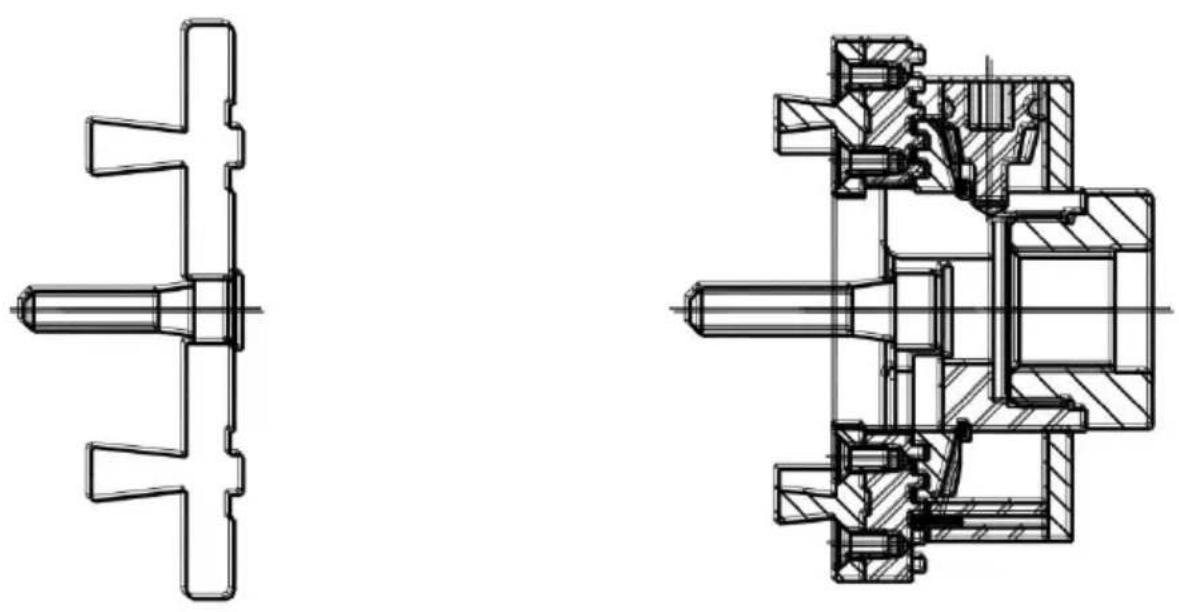

De schroefkop wordt gebruikt voor het monteren van kleine, dwarskorrelige stukken.

4-klauw zelfcentrerende klauwplaat

25MM JAWS

Deze bekken worden gebruikt voor het uitzetten in kleine uitsparingen en voor het stevig vasthouden van fijn spindelwerk, zoals oorbellen, schaakstukken, enz.. Om hele kleine artikelen te draaien, De bekken kunnen worden losgeschroefd en alleen de steunbekken kunnen worden gebruikt.

DOVETAIL JAWS

Dovetail-kaken zijn ontworpen voor het monteren van kommen door uit te breiden in een uitsparing of door ze vast te klemmen op een spigot. De aangegeven maat is de buitenmaat van het kaakvlak wanneer het volledig gesloten is. Dovetail-kaken bieden ongeveer 25 mm expansie voorbij hun opgegeven maat.

KEY CHUCK

De 4-Jaw Chucks zorgen voor aandraaien met één hand en een enorme gripkracht die wordt geleverd door de 6 tot 1 verhouding van de rol. De volledig omsloten achterkant zorgt voor een consistente, soepele actie door te voorkomen dat stof en vuil in de rol van de Chuck terechtkomen. De sleutelhouder is onverslaanbaar als het gaat om houdkracht.

Dankzij het compacte formaat is het ideaal voor gebruik op draaibanken met een capaciteit van 300 mm of kleiner.

De basisklauwplaat bestaat uit: klauwplaatbehuizing, zwaluwstaartbekset, T-vormige inbussleutel, schroefpunt, klauwplaat met sleutel, geschikte adapter voor uw draaibank en handleiding.

Bij deze toepassing wordt het werkstuk door de bekken vastgehouden. O een goede grip te krijgen, Druk het komgedeelte stevig tegen de kaken. Bevestig het werkstuk aan de schroef of op een frontplaat. Bij het voordraaien van schalen uit groen hout is het mogelijk dit tussen de centers of met een draaiklauw te doen. Maak eerst een 5 tot 10 mm die zwaluwstaartuitsparing.

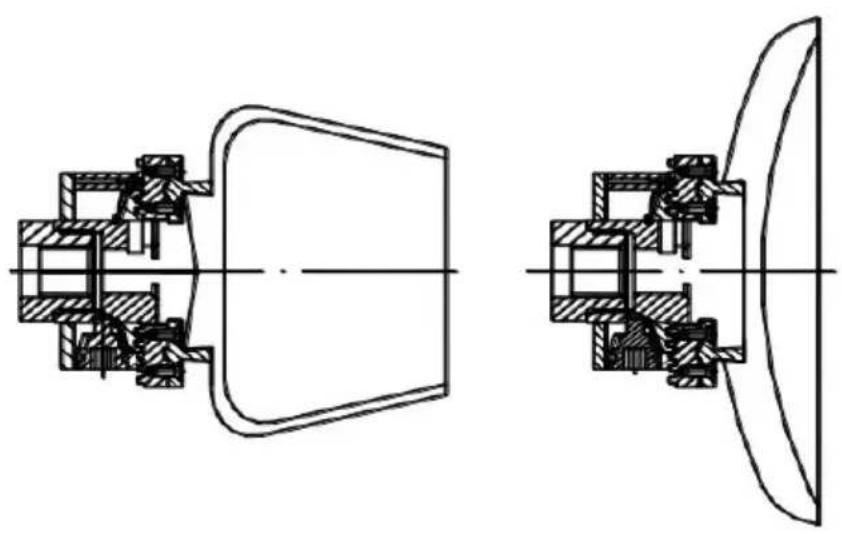

EXPANSION MODE

Voor deze toepassing wordt een werkstuk omgezet in een materiaal. De diepte van de uitsparing is afhankelijk van de actueel de grootte van het werkstuk en het soort hout dat gebruikt is. De minimale diepte moet 5 m tot 10 mm zijn .

De klauwplaat is ontworpen met nauwe toleranties en kan in het begin w

stroef zijn bij het bedienen. Met gebruik zal de beweging gemakkelijker worden. Om een gemakkelijke kaakbeweging te behouden, Spuit regelmatig olie in de rol en laat de sleutelklauw door het volledige bewegingsbereik bewegen. Controleer de klauwplaat regelmatig op stofophopingen in de rol en de kaken. Reinig indien nodig.

BEGINNER'S HINTS

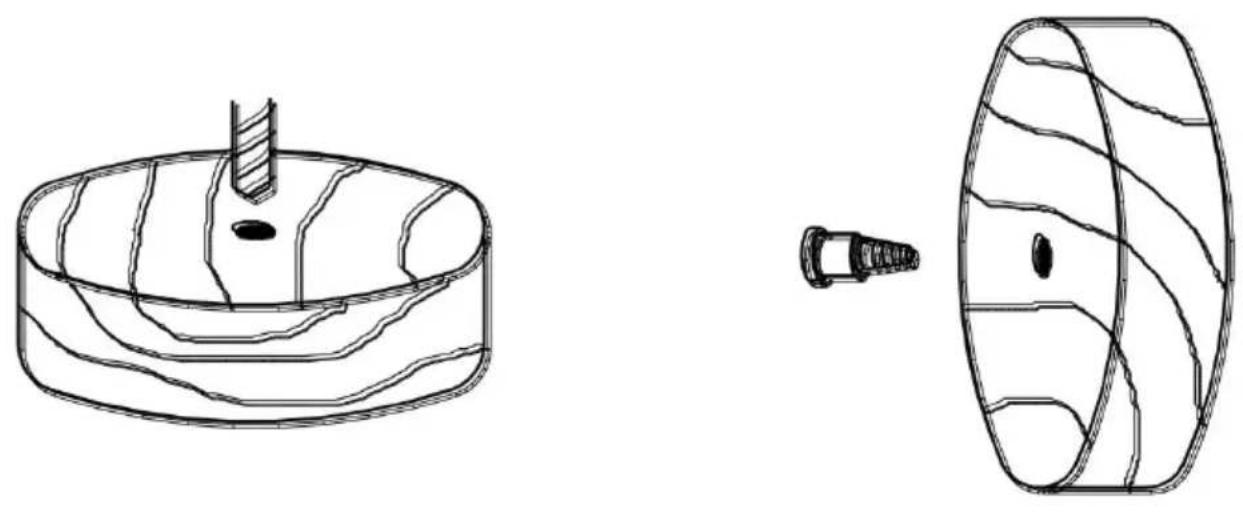

Bereid het wokstuk als volgt voor:

200-250mm diameter; 40-50mm dik; RPM80-100

1. Boor een gat van 25 mm diep en 7-8 mm in diameter. gat in het mids van het werkstuk (vermijd het boren van de kopse kant, minder grip).
2. Zorg ervoor dat het werkstuk zo rond mogelijk is.
3. Kies de juiste snelheid voordat u de draaibank start.
4. Schroef het werkstuk stevig tegen de bekken.
5. Zware of ongebalanceerde werkstukken mogen niet rechtstreeks op de schroefkop worden bevestigd. Gebruik in plaats daarvan de frontplaatringen.

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA

STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166

Technisch Ondersteuning en E-garantiecertificaat
