MANUALE UTENTE JH-1B Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

MICROSCOPIO MULTIDIREZIONALE

MODELLO: JH-1A/JH-1B

NOTA: Il prodotto reale che ricevi ne determina l'aspetto.

Avvertenza - Per ridurre il rischio di lesioni, l'utente deve leg attentamente il manuale di istruzioni.

CORRETTO SMALTIMENTOQuesto prodotto è soggetto alle disposizioni della Direttiva eur 2012/19/UE. Il simbolo del bidone della spazzatura barrato in che nell'Unione Europea il prodotto richiede la raccolta differi dei rifiuti. Ciò vale per il prodotto e tutti gli accessori contra da questo simbolo. I prodotti contrassegnati come tali non po essere smaltiti con i normali rifiuti domestici, ma devono esse portati in un punto di raccolta per il riciclaggio di dispositivi elettronici.

AVVERTIMENTO!

1. Utilizzare il prodotto solo dopo aver ricevuto la formazione.
2. Indossare i necessari dispositivi di protezione individuale come guanti protettivi durante l'uso.
3. Assicurarsi che l'area di lavoro rimanga pulita, asciutta e ben ventilata durante il funzionamento.
4. Tenere lontano dalla portata dei bambini e leggere questo manuale in detti prima dell'uso.

Informazioni FCC

ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle norme FCC. Il funzionamen soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causare un funzionamento indesiderato.

AVVERTENZA: cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato ed è risultato conforme ai limiti di un dispositivo digitale di Classe B ai sensi della Parte 15 delle norme FCC. C limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia in radiofrequenza e, si non installato e utilizzato in conformità con le istruzioni, può causare interferen dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che non verifichino interferenze in una particolare installazione. Se questo prodotto caus interferenze dannose alla ricezione radiofonica o televisiva, cosa che può essere determinata spegnendo e accendendo il prodotto, si consiglia all'utente di prova a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
- Aumentare la distanza tra il prodotto e il ricevitore.
- Collegare il prodotto ad una presa su un circuito diverso da quello a cui collegato il ricevitore.
- Consultare il rivenditore o un tecnico radio/TV esperto per assistenza.

CONSERVA QUESTE ISTRUZIONI

MODEL AND PARAMETERS

Modello	JH-1A	JH-1B
Ingrandimento	10X	10X
Ingrandimentodell'obiettivo	0,7X-4,5X	0,7X-4,5X
Ingrandimento totale	7X-45X	7X-45X
Gamma interpupillare	50-75 mm	50-75 mm
Foro di montaggio dell'obiettivo	Φ77±0,5 millimetri	Φ77±0,5 millimetri
Distanza di lavoro	0-400 mm	0-400 mm
Luce ad anello a LED	Ingresso: DC5V (USB)	Ingresso: DC5V (USB)
Morsa a sfera da 3 pc	X	√
Base per morsa a sfer	X	√ ( Plastica )
Set testa di serraggio	X	√
Colore	Nero

NOTA: fare riferimento al modello acquistato per determinare i parametri.

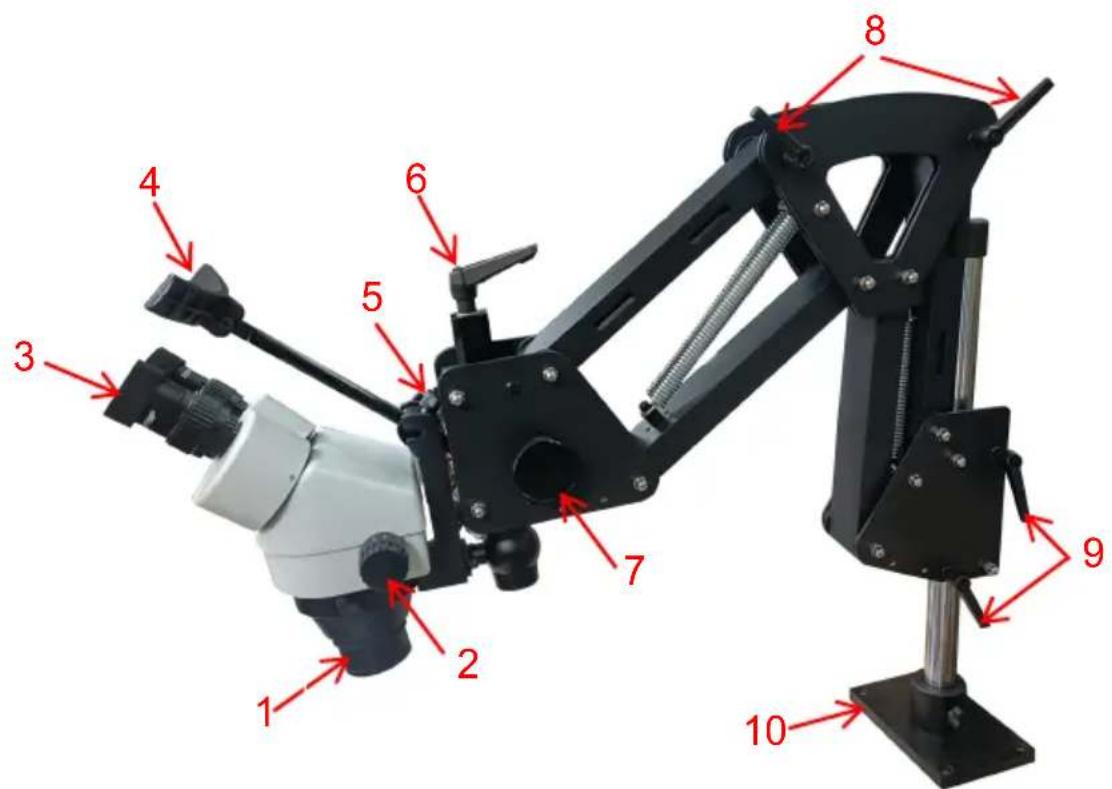

STRUCTURE DIAGRAM

1. Lente dell'obiettivo 2. Regolazione dell'ingrandimento dell'obiettivo 3. Oculare Poggiatesta 5. Regolazione del poggiatesta 6. Lente dell'oggetto Regolazione dell'angolazione

2. Regolazione della lunghezza focale 8. Regolazione dell'estensione del supporto 9. Controllo dell'altezza

10.Base

PARTS LIST

Immagine	Articolo/Qtà		Immagine	Articolo/Qtà
	Testa del microscopio x 1			Staffa a molla x1
	Supporto per microscopio x1			Poggiatesta x1
	Oculare x2			Lente obiettivo x2
	Luce ad anello a LED x1			Chiave inglese x1(Solo JH-1B ce l'ha.)
	Protezione per gli occhi x2			Copertura antipolvere x1
	Bulloni x4( Per fissare la base sulla scrivania )			Dado cieco x1(Multipli, utilizzati per la sostituzione)
	Bulloni x4 ( per fissare la piastra di base sulla scrivania in legno )			Chiave da 8 mm
	Morsa a sfera da pollici x1(Solo JH-1B ce l'ha.)			Base per morsa a sfera x1(Solo JH-1B ce l'ha.)
	Set testa di serraggio x1(Solo JH-1B ce l'ha.)			Manuale utentex1

INSTALLATION

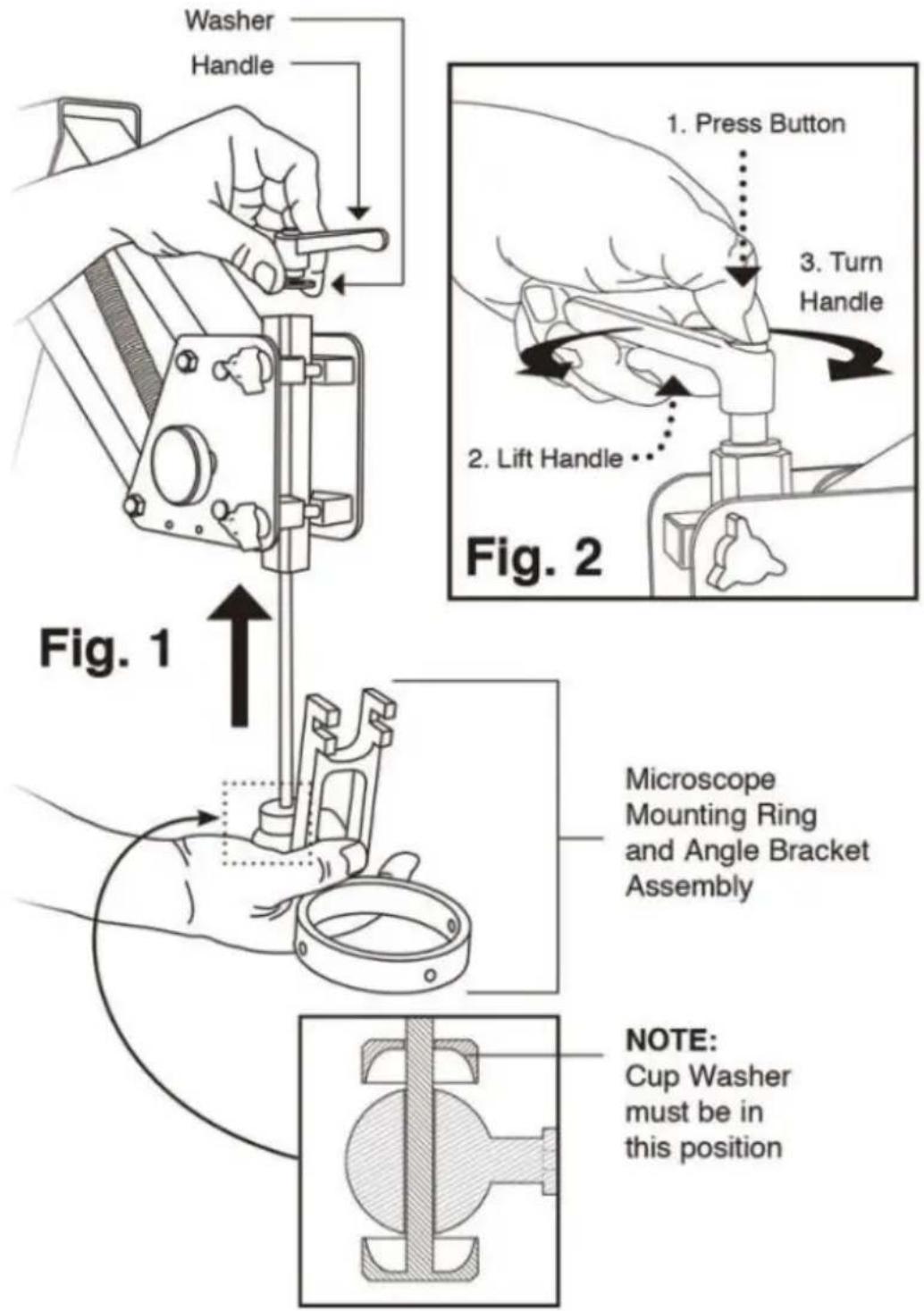

1. Installare il gruppo anello/staffa

·(Fig. 1) Inserire l'asta nella parte inferiore del montante, quindi collegare la maniglia.

·Assicurarsi che la lavatrice sia sotto la maniglia.

-Posizionare la maniglia lontano dal braccio del supporto sollevando la manigli mentre si preme il pulsante centrale.

(Fig.2) Ciò non allenta la maniglia. A fissa il supporto al tuo banco di lavori vedere il modello della base del supporto per microscopio (pagina 3). Il corpo microscopio si inserisce nell'anello ed è fissato da tre viti a testa zigrinata, in

32. Installa il poggiatesta

Dopo aver installato il microscopio, fissare il poggiatesta

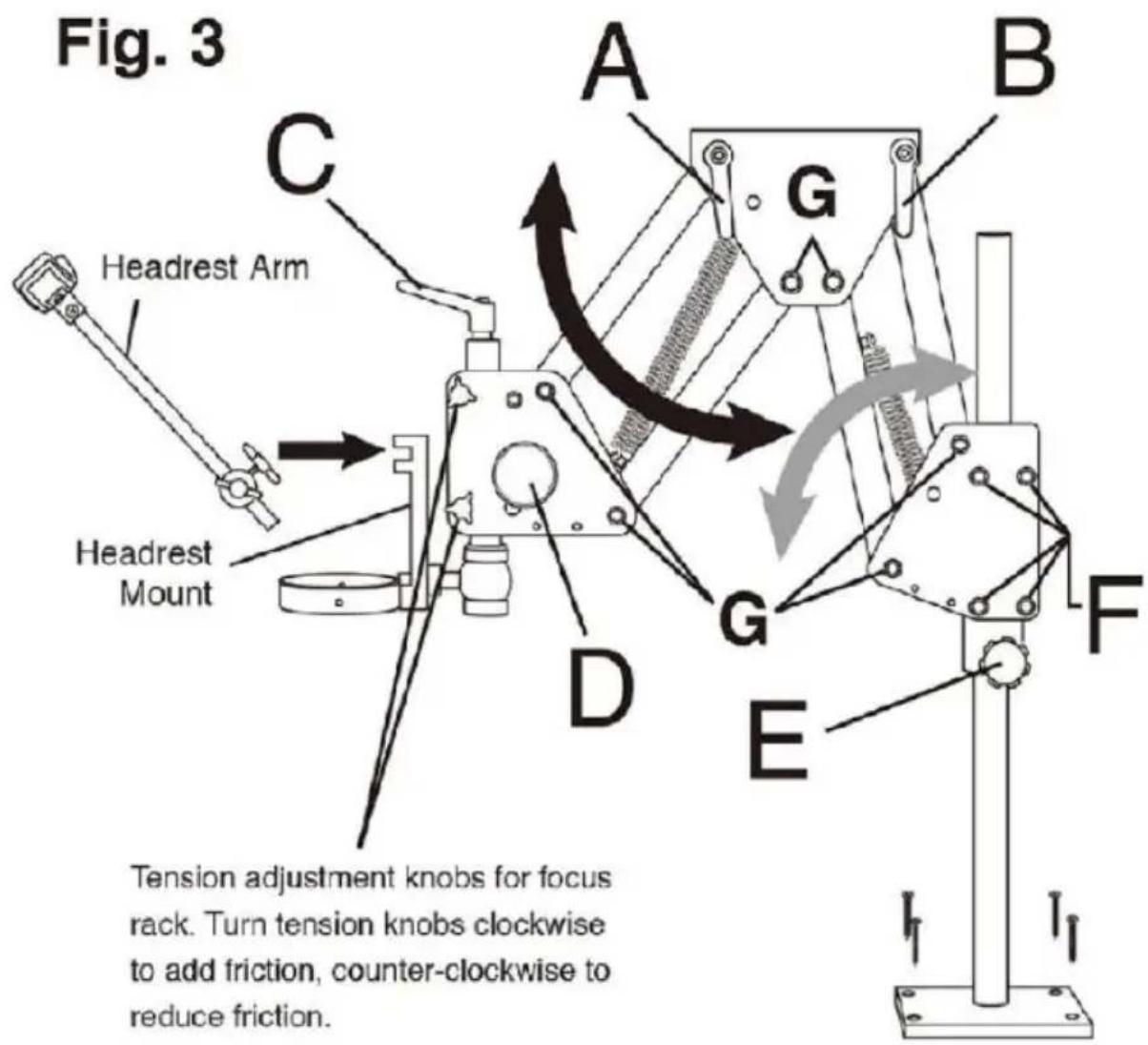

(Fig.3) Assicurarsi che la rondella in nylon bianco sia tra la manopola a T e supporto del poggiatesta. Regolare l'angolazione utilizzando la manopola a T laterale; regolare la profondità utilizzando la manopola a T superiore. È possili regolare anche l'estremità della fronte .

33. Configurazione e funzionamento

Dopo aver fissato il supporto al piano del banco, ci sono molte scelte per lo regolazioni in base alle proprie esigenze. Ruotare le manopole di tensione in senso orario per aggiungere attrito, in senso antiorario per ridurre l'attrito.

A. Controlla il braccio anteriore. Manopola di tensione.

B. Controlla l'attrito durante il movimento del braccio posteriore. Manopola di tensione.
C. Controlla l'angolo del microscopio sulla sfera del perno. Allentare per regol
D. Regola la messa a fuoco.Manopola della tensione.
E. Blocca l'altezza del braccio sull'asta del supporto.
F. Controlla la resistenza dell'oscillazione del braccio.
G.Stringere per una maggiore rigidità del braccio.

34. Per panche con piano in legno

Decidi dove posizionare il supporto del microscopio sul piano del tuo banco. Assicurati che ci sia abbastanza spazio in modo che il microscopio sia sopra lavoro. Utilizzando il modello qui sotto, fissalo esattamente nel punto in cui v posizionata la base. Con un punzone o un punteruolo segnare i centri dei for delle viti sulla carta e sul piano del banco. Rimuovere la sagoma e praticare foro iniziale per le viti utilizzando una punta da trapano da 1/8". Praticare tu quattro i fori a poco più di 1" di profondità. forare il più perpendicolarmente possibile alla superficie. Attaccare il supporto alla panca con le viti per legno 1-1/2" incluse nella confezione. Assicurarsi di stringere le viti in modo che le aderiscano saldamente alla base metallica. Se hai problemi a posizionare le probabilmente non hai praticato i fori abbastanza in profondità.

35. Per panche con piano in metallo

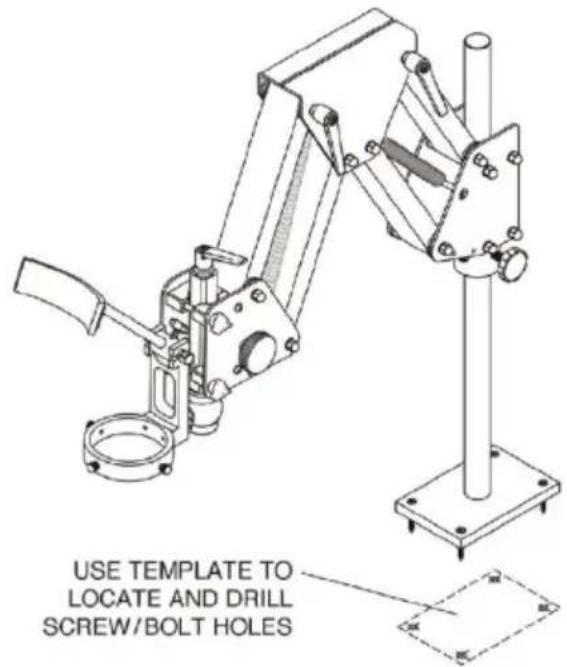

USE TEMPLATE TO LOCATE AND DRILL SCREW/BOLT HOLES

Si consiglia di utilizzare 10-32 bulloni a testa piatta (non inclusi) con una lunghezza di circa 1/2" in più rispetto allo spessore del piano del banco. Util il modello seguente come descritto sopra per individuare i centri e forare 1/4 "buchi nella panchina superiore. Avvitare il supporto utilizzando rondelle e dadi lato inferiore. Se il piano del banco è costituito da una lamiera con un subs leggero, consigliamo di aggiungere una tavola o una piastra metallica sul lato inferiore per una maggiore resistenza.

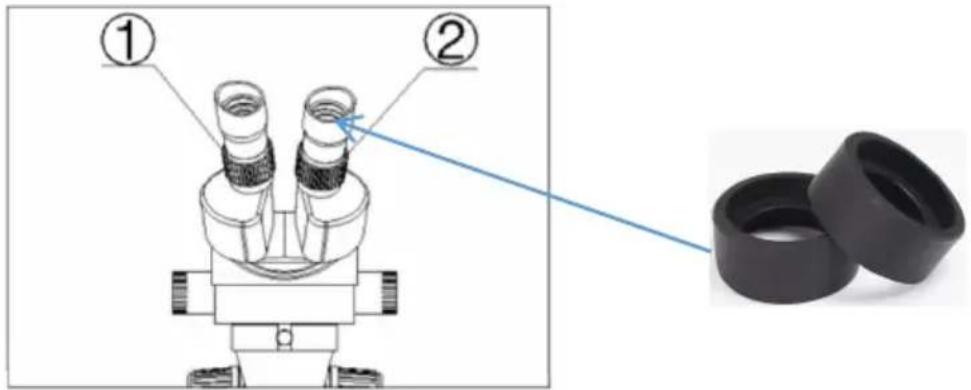

36. Regolare il vetrino del campione

31) Ruotare la manopola di controllo dello zoom sull'ingrandimento massimo.

32) Ruotare gli anelli di regolazione diottrica sullo zero.

33) Osservare il campione attraverso l'oculare destro e rendere l'immagine chi ruotando la manopola di messa a fuoco.

Fig.4 5) Ruotare la manopola di controllo dello zoom sull'ingrandimento minimo

34) Osservare il campione attraverso l'oculare destro e rendere l'immagine niti ruotando l'anello di regolazione diottrica destro②.(Fig.3)

35) Ripetere i passaggi (1), (3), (4) e (5) finché non si trova l'anello di rego destro Di più preciso.

36) Eseguire il passaggio (4) e rendere chiara l'immagine osservata attraverso l'oculare sinistro ruotando l'anello di regolazione diottrica sinistro ①.(Fig.4)

NOTA :

1. L'utente può regolare la distanza in altezza tra il microscopio e l'oggetto circa 165 mm per ottenere un'immagine più chiara. (Se non è chiara, regolar l'altezza in base alle proprie esigenze di moltiplicatore).

2. Installare le protezioni per gli occhi per il comfort degli occhi.

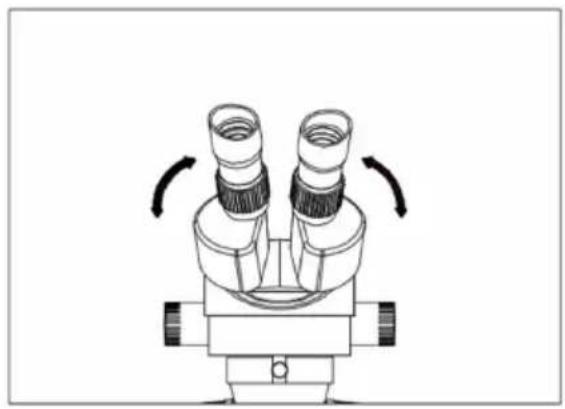

37. Regolare la distanza interpupillare

Regolare l'alloggiamento del prisma lungo la direzione della freccia del Fig.5 finché l'osservazione non risulta confortevole.

1. Dopo aver utilizzato il microscopio, indossare una copertura antipolvere.
2. Controllare regolarmente le viti di regolazione.
3. Mantenere l'ambiente attorno al microscopio privo di umidità, polvere e ventilazione.

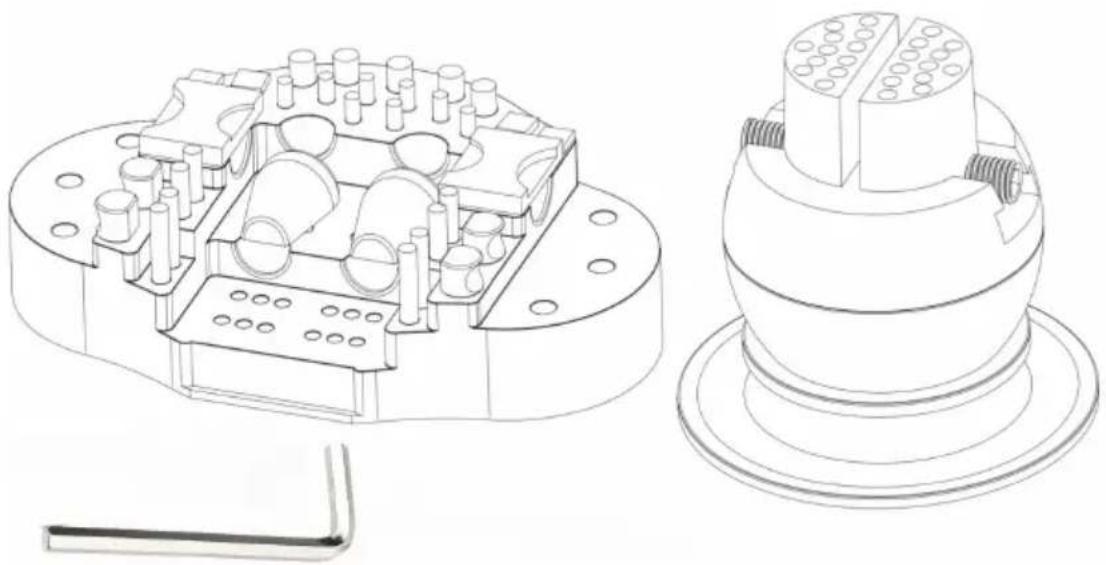

STANDARD BLOCK BALL VISE USER MANUAL

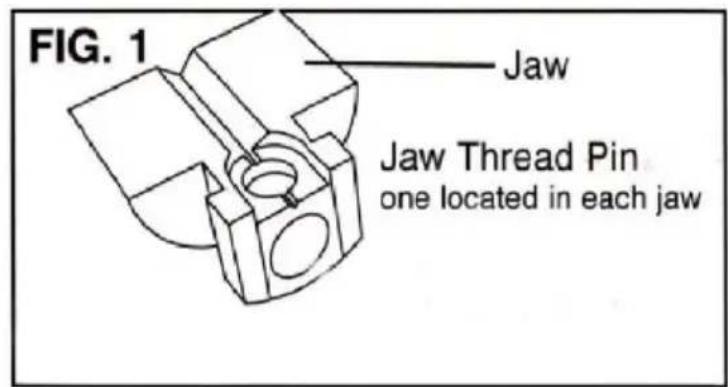

Sostituzione della filettatura della ganascia della morsa · DZQ-627 e DZQ-628 Un serraggio eccessivo delle ganasce causerà usura e danni alle filettature. S ganasce si allentano, sostituirle con il kit DZQ-627. Rimuovere le ganasce aprendole il più possibile finché non si staccano dall'estremità della vite della ganascia (FIG.1). Il perno filettato della ganascia si trova sul lato inferiore di ciascuna ganascia. NOTA: prima di rimuovere i perni, individuare il perno con "L". Questo è il perno con filettatura sinistra e dovrà essere sostituito con lo stesso. Applicare una piccola quantità di grasso (incluso nel kit) agli O-ring e vite della ganascia prima di installarli. Sollevare la vite della ganascia dal gio cui ruota e sostituirla. Nota su quale lato si trova la filettatura sinistra. Unger bene i fili e lo sprone.

Ora arriva la parte difficile: è necessario avviare la filettatura delle ganasce contemporaneamente quando si sostituiscono (FIG. 2). Tenere ciascuna ganascia in posizione e ruotare la vite della ganascia per chiuderla. È utile i elastico di grandi dimensioni o una seconda persona per aiutare a girare la della ganascia mentre si tengono le ganasce contro la filettatura. Se le ganas non si incontrano contemporaneamente al centro, rimuovile e prova a iniziare nuovo i fili contemporaneamente.

Sostituzione del blocco rotazionale

II PERNO DI BLOCCO o TRASCINAMENTO è soggetto a molta usura e pot

essere necessario sostituirlo dopo un uso prolungato. Rimuovere semplicemente la vite di tensione del perno girevole con la chiave esagonale. La molla e il di bloccaggio dovrebbero seguire (FIG. 3), altrimenti ruotare la sfera finché no cadono. Sostituire il perno di bloccaggio (DZQ-046), la molla e la vite di ten

Base girevole per operazioni al microscopio · DZQ-616-V2

Per utilizzare la base del giradischi, bloccare la morsa stringendo la vite di tensione del perno finché la sfera non gira. La piattaforma girevole ora diven tua rotazione, permettendoti di regolare il centro di rotazione dell'opera nel ca visivo del microscopio. Allineare il centro della piattaforma girevole con il cent della vista del microscopio (FIG. 4). Modificare le viste di lavoro riposizionand morsa.

Kit di sostituzione del perno filettato · DZQ-627

(Non mostrato). Include vite a ganascia, perni filettati sinistro e destro, O-ring tubo di grasso.

Con una varietà di perni che si adattano alle piastre della mascella superiore qualsiasi blocco, gli utenti possono ora risolvere immediatamente i problemi di tenuta del lavoro e iniziare a lavorare prima. Include 8 perni piccoli, 4 perni quadrati piatti, 2 perni curvi con inserto rettangolare, 4 perni con inserto rotor spesso, 8 perni rivestiti in gomma e 2 perni di bloccaggio ad anello rivestiti nella base stampata.

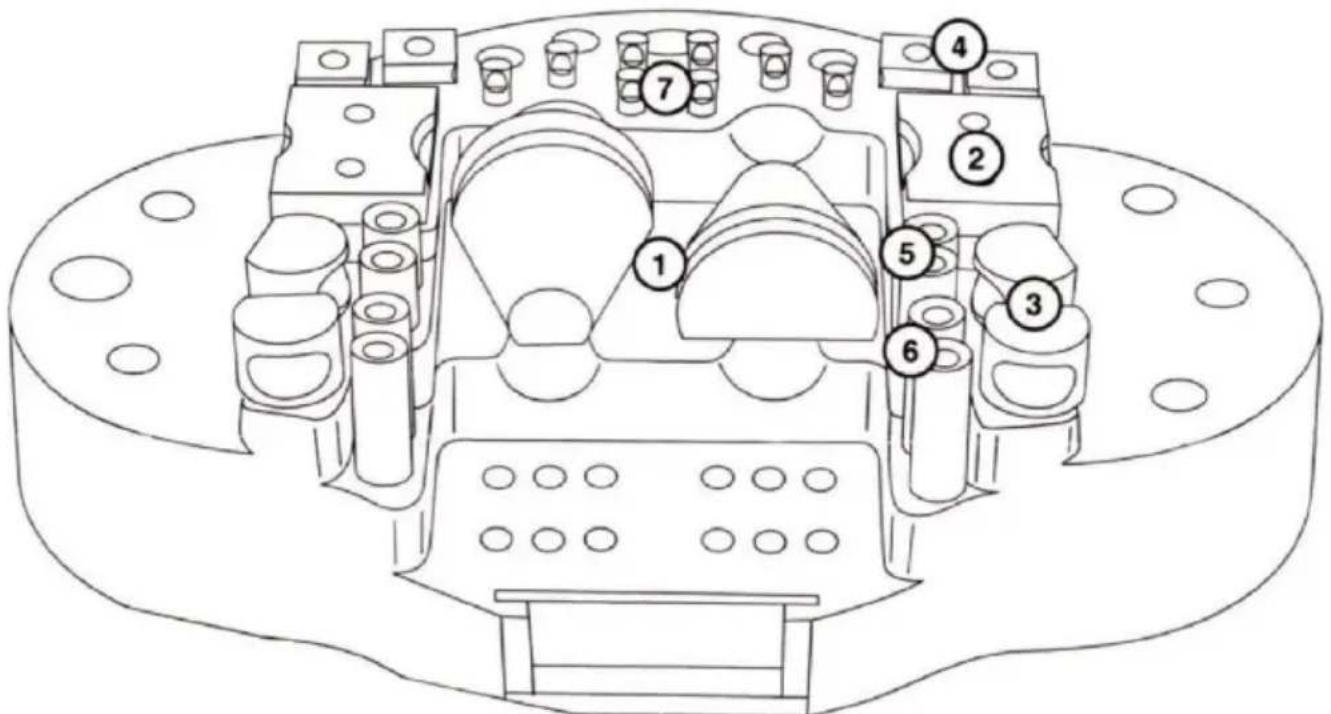

PARTE	DESCRIZIONE	QUANTITÀ
1	Gruppo morsetto ad anello	2
2	Gruppo piastra di fissaggio n. 2	2
3	Gruppo piastra di attacco n. 3	4
4	Gruppo piastra di attacco n. 4	4
5	Gruppo perno di attacco n. 5 (corto)	4
6	perno di attacco n. 6 (lungo)	4
7	Perno di fissaggio completo formato n	8

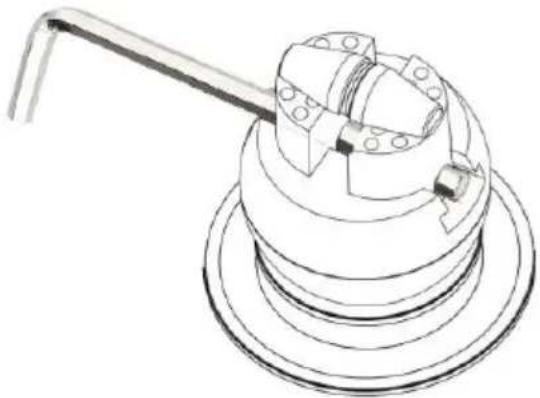

Gruppo morsetto ad anello

La pelle aiuta a proteggere gli oggetti che non si vogliono danneggiare, come anelli, oro, ecc. (USARE QUESTI PASTIGLIE PER QUALSIASI COSA NON VUOI O PER DANNEGGIARE IL PEZZO)

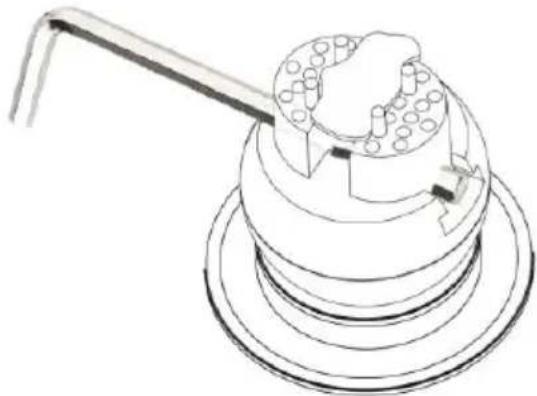

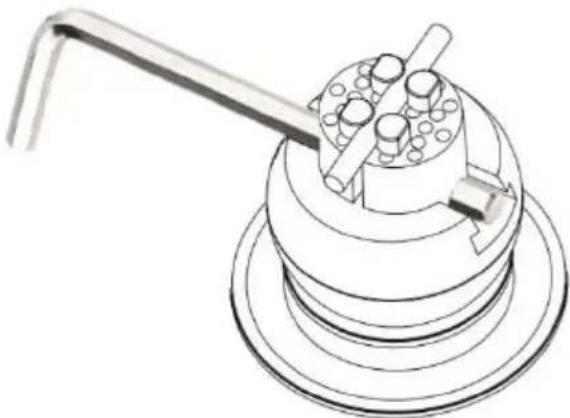

Perni lunghi e corti

Questi perni hanno anche dei piccoli pezzi di gomma che ti aiuteranno anche proteggere il tuo lavoro. I perni lunghi servono a proteggere il pezzo più spe

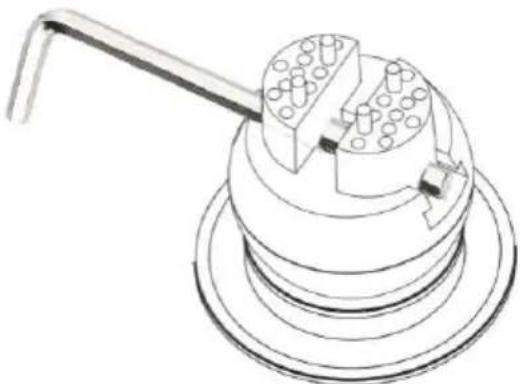

Questi perni aiutano a contenere qualcosa di quella forma strana o non un 1 quadrato o cerchio. Posizionali in più punti in questi piatti

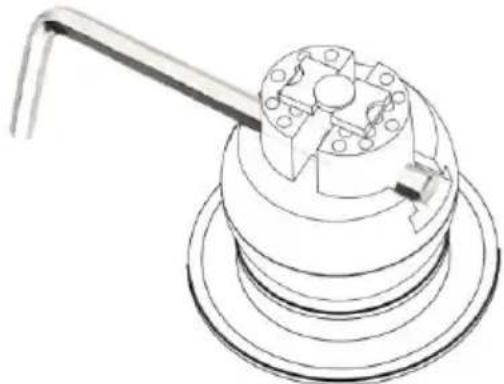

Queste piastre con perni hanno piccole cavità per pezzi circolari e quadrati, I rendono perfette per monete o anelli qualsiasi cosa più piccola

Questi piatti hanno delle cavità lungo il bordo e hanno anche un lato dritto. Lavorare sul lato dritto o utilizzare il lato con i buchi per catturare quel piatti

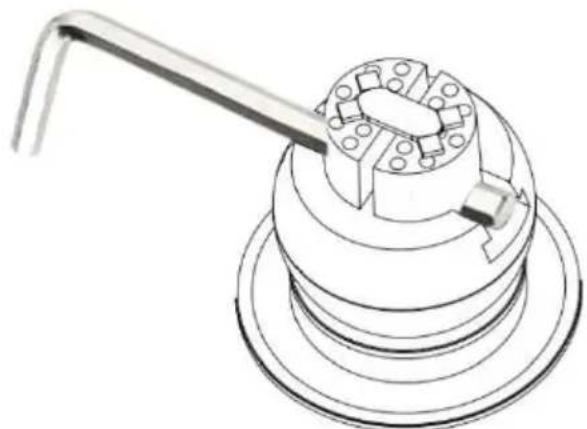

Perni con raggio tondo

Questa è una buona opzione per lavorare su oggetti cilindrici, come una pen uno scriba, o tutto ciò che è piccolo e cilindrico rotondo, per cui è una buc opzione.
