BRUKSANVISNING JH-1B Vevor

8 kleine Stecknadeln

Teknisk Support och e-garanticertifikat www.vevor.com/support

FLERVÄGSMIKROSKOP

MODELL: JH-1A/JH-1B

NOTERA: Den faktiska produkten du får avgör dess utseende.

Varning - För att minska risken för skada måste användaren bruksanvisningen noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsa anger att produkten kräver separat sophämtning i EU. Detta produkten och alla tillbehör märkta med denna symbol. Produ märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

WARNING!

1. Använd produkten endast efter att ha fått utbildning.
2. Bär nödvändig personlig skyddsutrustning som t.ex skyddshandskar under användning.
3. Se till att arbetsytan förblir ren, torr och välventilerad under drift.
4. Håll borta från barn och läs denna bruksanvisning i detalj före användning

FCC-information

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande villkor:

1) Denna produkt kan orsaka skadliga störningar.
2) Denna produkt måste acceptera alla mottagna störningar, inklusive störninga som kan orsaka oönskad funktion.

WARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av den part som är ansvarig för efterlevnaden kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits följa gränserna för en digital e av klass B enligt del 15 av FCC-reglerna. Dessa gränser är utformade för rimligt skydd mot skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi, och den inte installeras och används i enlighet med instruktionerna kan den orsak skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt or skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom a stänga av och på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Omorientera eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.

- Anslut produkten till ett uttag på en annan krets än den som mottagaren ansluten till.

- Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

SPARA DESSA INSTRUKTIONER

MODEL AND PARAMETERS

Modell	JH-1A	JH-IB
Förstoring av okularet	10X	10X
Förstoring av mål	0,7X-4,5X	0,7X-4,5X
Total M förstoring	7X-45X	7X-45X
Interpupillärt intervall	50-75 mm	50-75 mm
Hål för objektivfäste	77 ± 0,5 mm	77 ± 0,5 mm
Arbetsavständ	0-400 mm	0-400 mm
Led ringljus	Ingång: DC5V(USB)	Ingång: DC5V (USB
3 tums kulskruv	x	√
Kulskruvsbas	x	√ ( Plast )
Klämhuvudset	x	√
Färg	BI ack

OBS: Se modellen du köpte för att fastställa parametrarna.

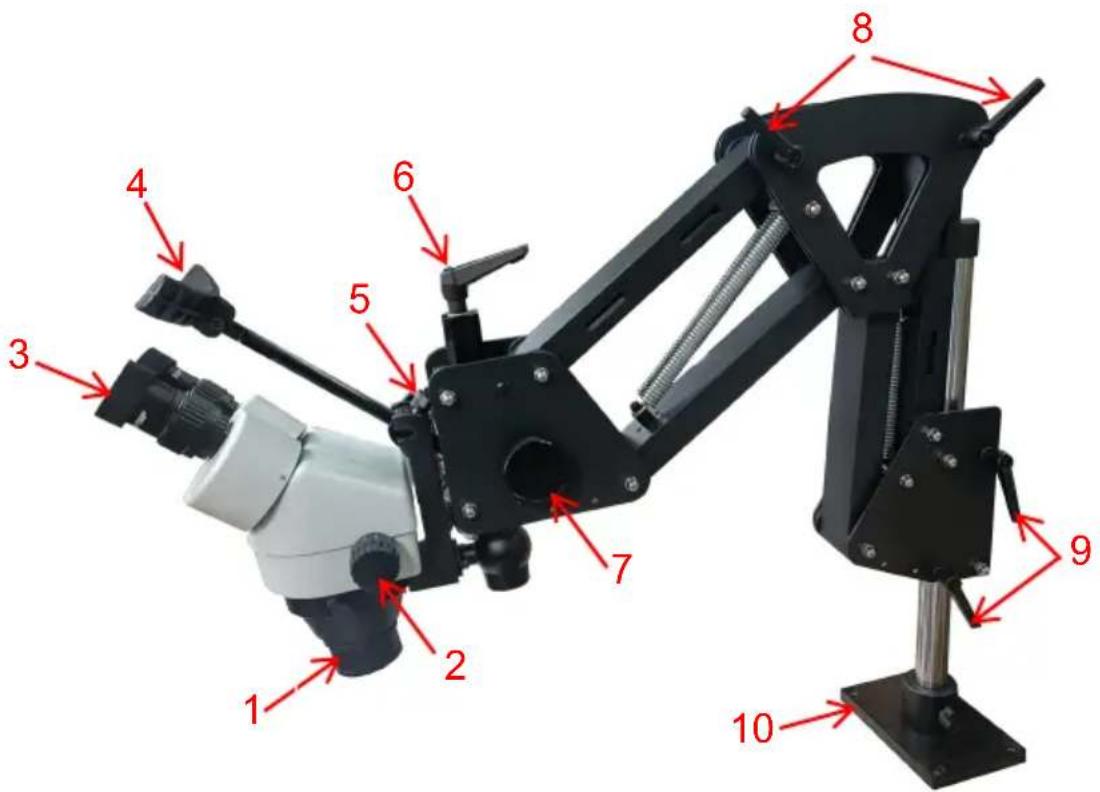

STRUCTURE DIAGRAM

1. Objektiv lins 2. Objektiv förstoringsjustering 3. Okular 4. Nackstöd 5. Nackstödsjustering 6. Objektlins Vinkeljustering
2. Brännviddsjustering 8. Stöd förlängningsjustering 9. Höjdkontroll
3. Bas

PARTS LIST

Bild	Artikel/Antal		Bild	Artikel/Antal
	Mikroskophuvud x 1			Fjäderfäste x1
	Mikroskophållare x1			Nackstöd x1
	Okular x2			Objektiv x2
	LED-ringljus x1			Skiftnyckel x1(Endast JH-1B har det.)
	Ögonskydd x2			Dammskydd x1
	Bultar x4(För att fästa basplattan på skrivbordet)			Lockmutter x1(Flera, används för ersättning)
	Bultar x4 ( För att fixera basplattan på träbordet )			8 mm skiftnyckel x
	3 tums kulskruv x1(Endast JH-1B har det.)			Kulskruvsfot x1(Endast JH-1B har det.)
	Klämhuvud set x1(Endast JH-1B har det.)			Användarmanual x1

INSTALLATION

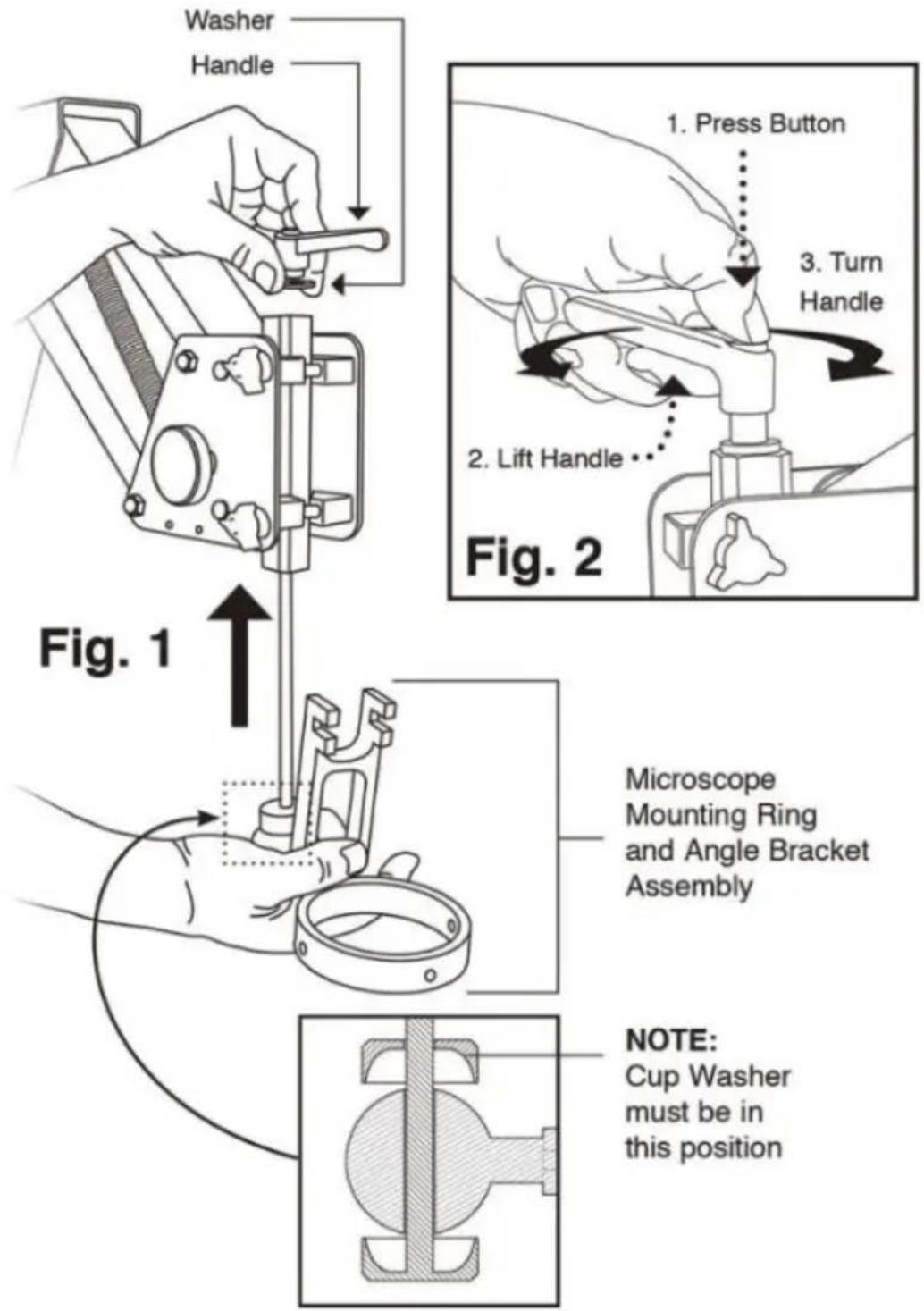

1. Installera ring-/fästemontering

·(Figur 1) Sätt in stången i botten av monteringsstolpen och fäst sedan handtaget.

- Se till att brickan är under handtaget.

- Placera handtaget borta från stativarmen genom att lyfta handtaget samtidigt som du trycker på mittknappen.

(Fig.2) Detta lossar inte handtaget. Till fäst stativet på din arbetsbänk, se bas för mikroskopstativ (sidan 3). Mikroskopkroppen sätts in i ringen och fästs metumskruvar som medföljer.

44. Montera nackstödet

Efter att ha installerat mikroskopet, fäst nackstödet

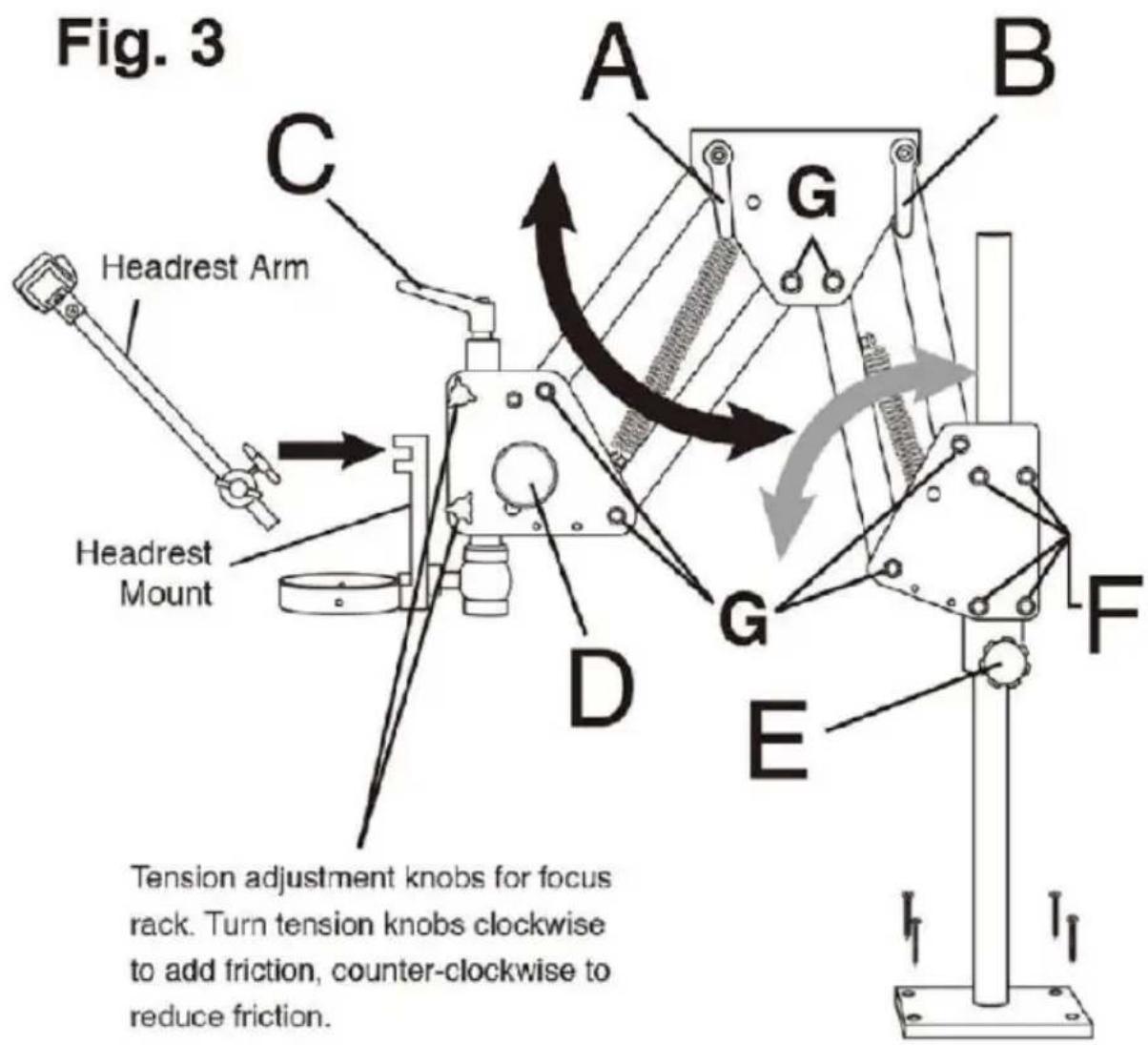

(Fig.3) Se till att vit nylonbricka är mellan T-knoppen och nackstödsfästet. Jus vinkeln med hjälp av sido-T-knoppen; justera djupet med den övre t-knoppen. Pannändan kan också justeras .

45. Inställning och drift

Efter att stativet är fäst vid bänkskivan finns det många alternativ för justering för att passa dina behov. Vrid spänningsrattarna medurs för att öka friktion, moturs för att minska friktionen.

A. Styrar främre arm. Spänningsvred.

B.Kontrollerar friktionen vid rörelse av ryggarmen. Spänningsknopp.

C. Kontrollerar mikroskopets vinkel på vridkulan. Lossa för att justera.

D. Justerar fokus. Spänningsratt.

E.Låser armhöjd på stativstången.

F. Styr draget i armsvängningen.

G. Dra åt för ytterligare styvhet i armen.

46. För träbänkar

Bestäm var du ska placera mikroskopstativet på din bänkskiva. Se till att det gott om "räckvidd" så att mikroskopet är över ditt arbete. Använd mallen ned och tejpa fast det exakt där basen ska placeras. Med en mittstans eller syl markera mitten av skruvhålen genom papperet och in i bänkskivan. Ta bort r och borra ett starchål för skruvarna med en 1/8" borr. Borra alla fyra hålen än 1" djupt. borra så rakt mot ytan som möjligt. Fäst stativet på bänken me träskruvarna som ingår i paketet. Se till att dra åt skruvarna så att huvuden tätt mot metallbasen. Om du har problem med att skruva fast skruvarna, du förmodligen inte borrat hålen tillräckligt djupt.

47. För metallbänkar

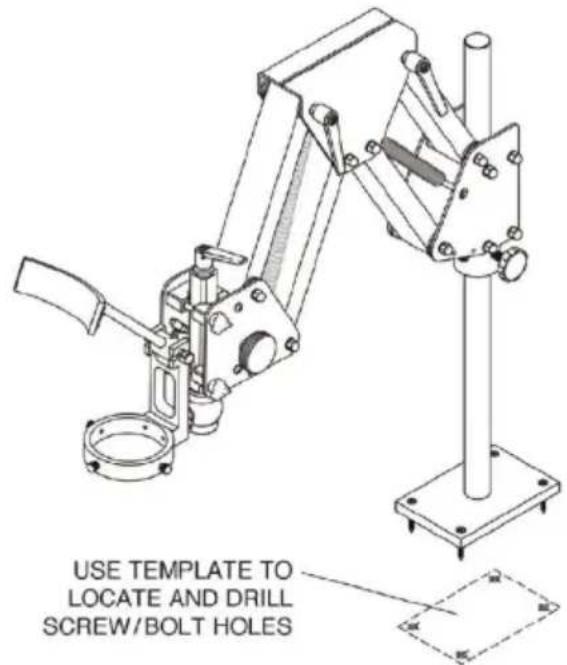

USE TEMPLATE TO LOCATE AND DRILL SCREW/BOLT HOLES

Det är tillrådligt att använda 10-32 bultar med platt huvud (ingår ej) med en på cirka 1/2" mer än tjockleken på din bänkskiva. Använd mallen nedan enlig beskrivningen ovan för att lokalisera mitten och borra 1/4 "hål genom bänken top.Skruva fast stativet med brickor och muttrar på undersidan. Om bänkskivar

gjord av en plåt med ett lätt underlag rekommenderar vi att du lägger till er eller metallplåt på undersidan för extra styrka.

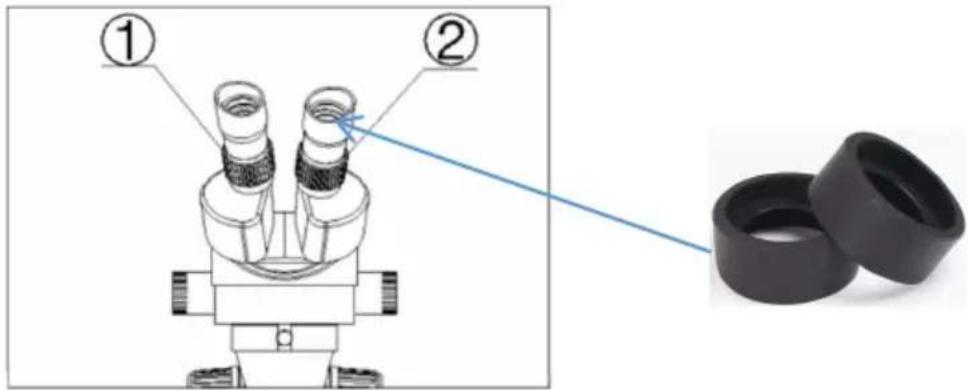

48. Justera provglaset

43) Vrid zoomreglaget till maximal förstoring.
44) Vrid dioptrijusteringsringarna till noll.
45) Titta på provet genom det högra okularet och gör bilden tydlig genom at på fokuseringsknappen.

Fig.4 5) Vrid zoomreglaget till minsta möjliga förstoring.

46) Titta på provet genom det högra okularet och gör bilden tydlig genom at den högra dioptrijusteringsringen②.(Fig.3)
47) Gör om steg (1), (3), (4) och (5) tills rätt justeringsring är Mer exakt.
48) Gör steget (4) och gör bilden tydlig vilken som observeras genom det vä okularet genom att vrida den vänstra dioptrijusteringsringen①.(Fig.4)

NOTERA :

1. Användaren kan justera höjdavståndet mellan mikroskopet och objektet till cirka 165 mm för att få en bättre tydlig bild. (Om det inte är tydligt, justera enligt ditt multiplikatorbehov.)
2. Installera e ye-sköldarna för ögonkomfort.

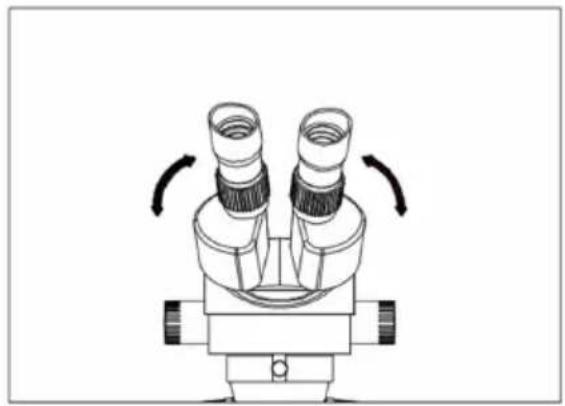

49. Justera pupillavståndet

Justera prismahuset i pilhuvudets riktning

Fig.5 tills observationen är bekväm.

1. Efter att ha använt mikroskopet, sätt på ett dammskydd.
2. Kontrollera regelbundet inställningsskruvarna.
3. Håll miljön runt mikroskopet fri från fukt, damm och ventilation.

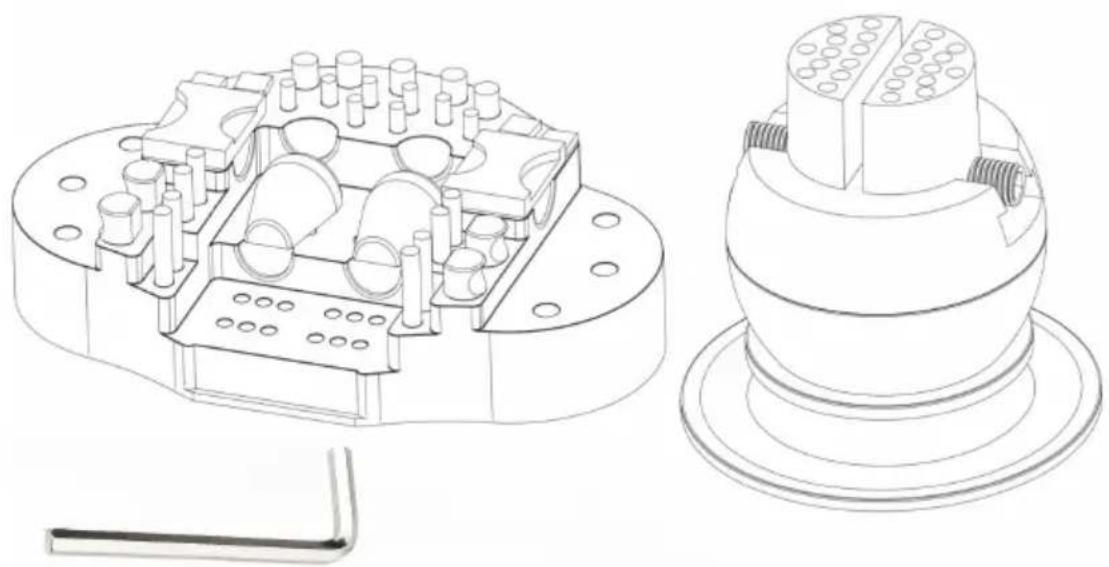

STANDARD BLOCK BALL VISE USER MANUAL

Byte av skruvgänga · DZQ-627 & DZQ-628

För hårt åtdragning av käftarna kommer att orsaka slitage och skada på gän

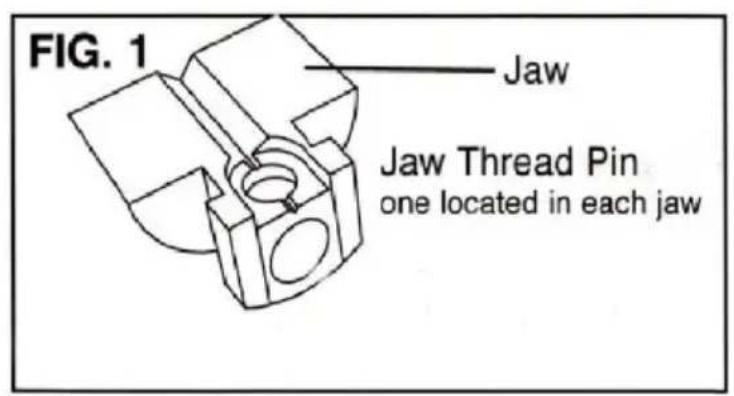

Om käftarna lossnar, byt ut dem mot satsen DZQ-627. Ta bort käftarna genc öppna dem så brett som möjligt tills de lossnar från änden av käftskruven (F Gängstiftet för käften sitter på undersidan av varje käft. OBS: Innan du tar b stiften, lokalisera på med "L" Detta är den vänstra gångtappen och måste by mot densamma. Applicera en liten mängd fett (ingår i satsen) på O-ringarna käftskruven innan du installerar dem. Lyft ut käftskruven ur oket som den rot och sätt tillbaka den. Notera vilken sida vänsterträden sitter på. Smörj trådarn och oket väl.

Nu den svåra delen: du måste starta käftarna samtidigt när du byter ut dem 2). Håll varje käft på plats och vrid på käftskruven för att stänga dem. Antir stort gummiband eller en andra person är användbart för att hjälpa till att vri käftskruven medan du håller käftarna mot gångan. Om käftarna inte möts samtidigt i mitten, ta bort dem och försök starta gångorna samtidigt igen.

LOCK- eller DRAG PIN-koden är föremål för mycket slitage och kan behöva ut efter långvarig användning. Ta helt enkelt bort kulsvängens spänningsskruv med insexnyckeln. Fjädern och lässtiftet ska följa med (FIG. 3) om inte, vrid tills de faller ut. Byt ut lässtiftet (DZQ-046), fjädern och spännskruven.

Skivbordsfot för mikroskoparbete · DZQ-616-V2

För att använda vridbordsbasen låser du skruvstädet genom att dra åt den svängbara spänningsskruven tills kulan inte vrider sig. Skivspelaren blir nu din rotation, vilket gör att du kan justera verkets rotationscentrum till mikroskopets synfält. Rikta in mitten av skivspelaren med mitten av mikroskopvyn (FIG. 4). Ändra arbetsvy genom att flytta skruvstädet.

(Inte visad). Inkluderar käkskruv, vänster och höger gångstift, O-ringar och fettu

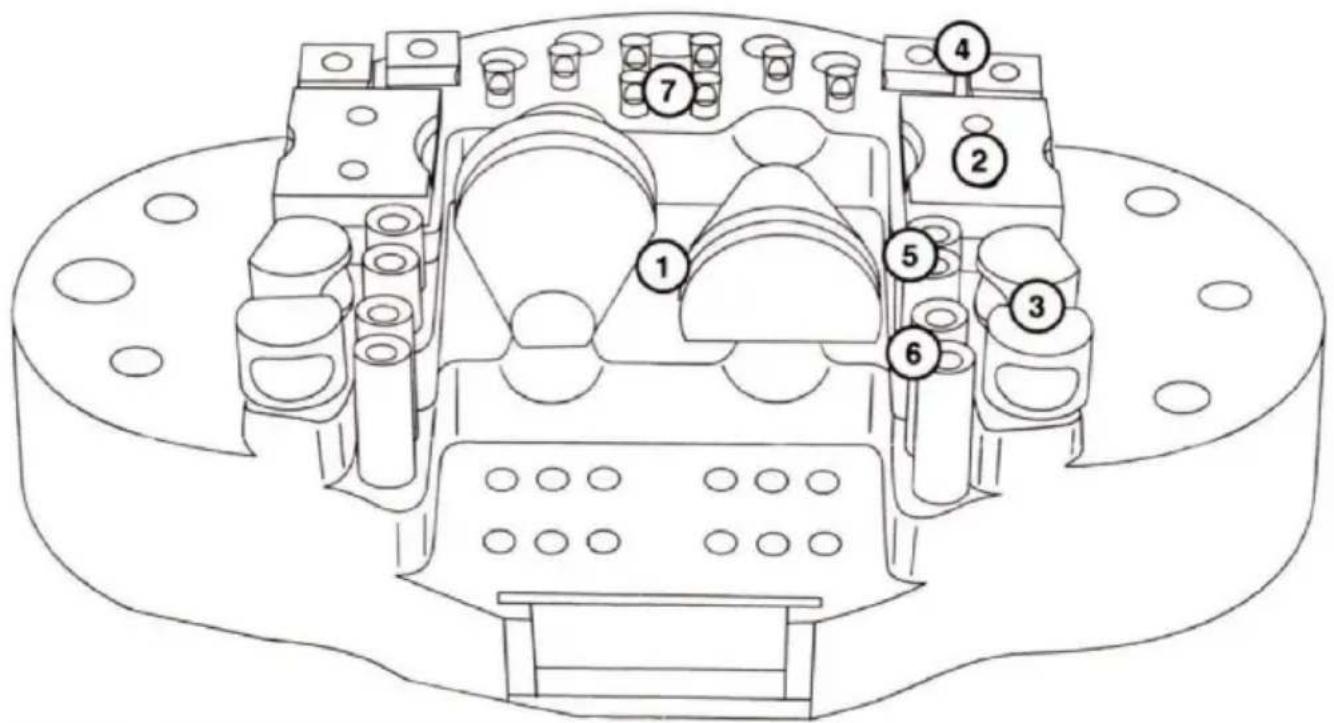

Med en mängd olika stift som passar de övre käftplattorna på mycket block, användare nu omedelbart lösa problem med arbete som håller fast och börja arbeta tidigare. Innehåller 8 små stift, 4 platta fyrkantiga stift, 2 rektangulära med infälld kurva, 4 tjocka runda stift, 8 gummibelagda stift och 2 läderbekläringklämstift i gjuten bas.

DEL	BESKRIVNING	ANTAL
1	Ringklämma montering	2
2	Fästplatta # 2 montering	2
3	Fästplatta # 3 montering	4
4	Fästplatta # 4 montering	4
5	Fäststift # 5 montering (kort)	4
6	Fäststift # 6 montering (lång)	4
7	Formad komplett fäststift # 7	8

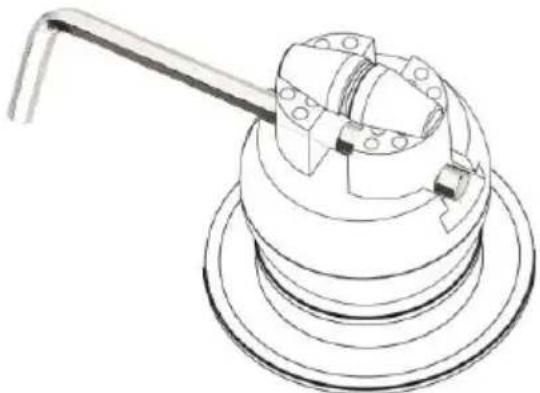

Ringklämma montering

Lädret hjälper till att skydda sakerna för att hålla det för att bli skadat, som

guld, etc. (ANVÄND DESSA KUDDAR FÖR DET SOM INTE VILL ELLER SK DELEN)

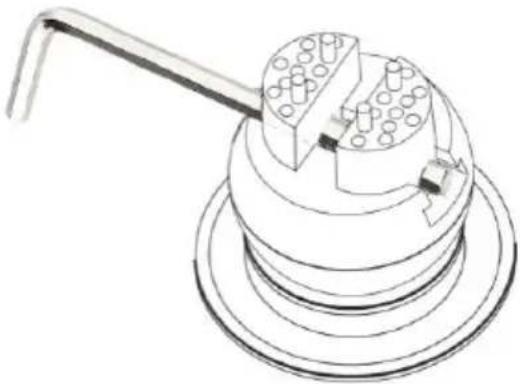

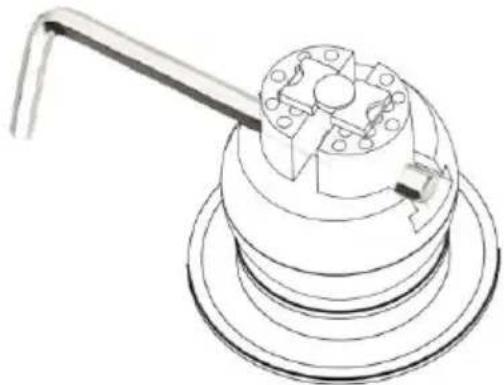

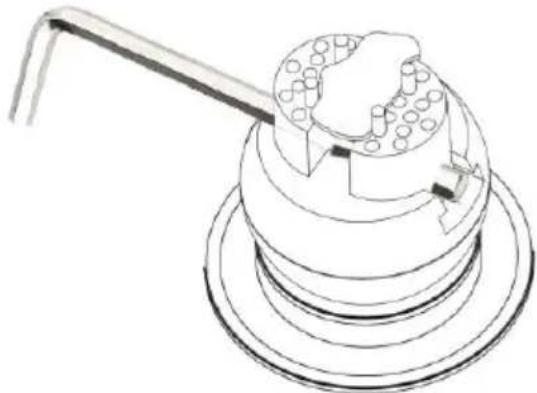

Långa och korta stift

Dessa stift har också lite gummibitar på dem som också hjälper till att skydæ arbete. De långa stiften är för att skydda tjockare bit.

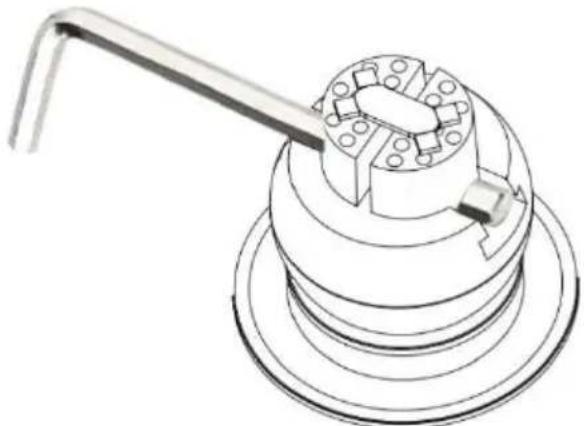

De här stiften hjälper till att hålla något så konstigt, eller inte en typisk fyrka cirkel. Placera dem på flera ställen i dessa tallrikar

Dessa stiftplåtar har små divots i dem för cirkulära och fyrkantiga bitar, gör

perfekt för mynt eller ringar någonting mindre cirkel

Dessa plattor har divots i dem längs med på kanten har också rak sida. Arrak sida eller använd sidan med divoterna för att typ fånga den där plattan

Den här är ett bra alternativ för arbete med cylindriska saker, som penna el rits, eller allt är litet, runt cylindriskt, detta är ett bra alternativ för.
