Tipo de producto	Microscopio estereoscópico multidireccional
Marca	Vevor
Modelo	JH-1B
Aumento del ocular	10X
Rango de aumento del objetivo	0,7X - 4,5X
Aumento total	7X - 45X
Distancia interpupilar	50 - 75 mm
Distancia de trabajo	0 - 400 mm
Diámetro de montaje del objetivo	Φ77 ± 0,5 mm
Iluminación	Anillo de luz LED, entrada DC 5V (USB)
Alimentación de la iluminación	USB 5V
Accesorios incluidos	Tornillo de bola de 3 pulgadas, base del tornillo, juego de cabezales de sujeción, 2 oculares, 2 objetivos, protectores oculares, cubierta antipolvo, llaves, pernos
Color	Negro
Material principal	Metal y plástico
Mantenimiento	Limpiar con un paño suave; evitar la humedad, el polvo y los golpes
Seguridad	Usar equipos de protección; mantener fuera del alcance de los niños
Piezas de repuesto disponibles	Kits de reemplazo para tornillo de bola (DZQ-627, DZQ-628), pasador de bloqueo (DZQ-046)
Conformidad	FCC Parte 15, directiva europea 2012/19/UE (RAEE)

Preguntas frecuentes - JH-1B Vevor

¿Cómo ajustar el enfoque en el microscopio Vevor JH-1B?

Para ajustar el enfoque, use el botón de enfoque (D en el diagrama). Gírelo hasta obtener una imagen nítida. Se recomienda comenzar con el ajuste dióptrico en cero, luego ajustar con el ocular derecho antes de pasar al ocular izquierdo.

¿Cuál es el aumento máximo del JH-1B?

El aumento total máximo es de 45X, combinando el ocular 10X y el objetivo ajustable de 0,7X a 4,5X.

¿Cómo instalar el soporte del microscopio?

Fije la base del soporte en un banco de trabajo estable usando los pernos proporcionados. Para superficies de madera, taladre agujeros de 1/8 pulgada de profundidad y use los tornillos de 1-1/2 pulgada. Para superficies metálicas, use pernos de cabeza plana de 10-32 con tuercas. Inserte el cuerpo del microscopio en el anillo y apriete los tres tornillos de mariposa.

¿Cómo limpiar y mantener el microscopio?

Use un paño suave y que no suelte pelusa para limpiar las lentes y el cuerpo. Evite la humedad excesiva y el polvo. Guarde el microscopio con la cubierta antipolvo incluida. Revise regularmente los tornillos de ajuste y lubrique las piezas móviles si es necesario.

¿Cuál es la distancia de trabajo del microscopio?

La distancia de trabajo es de 0 a 400 mm según la posición del brazo y el objetivo utilizado. Para una imagen clara, se recomienda una distancia de aproximadamente 165 mm.

¿Cómo ajustar la distancia interpupilar?

Gire la carcasa del prisma en la dirección de la flecha hasta que la imagen sea cómoda para sus ojos. El rango de ajuste es de 50 a 75 mm.

¿El microscopio JH-1B viene con iluminación?

Sí, está equipado con un anillo de luz LED alimentado por USB (DC 5V). Conéctelo a un puerto USB estándar para encender la luz.

¿Qué hacer si la imagen está borrosa a pesar del ajuste del enfoque?

Primero verifique que los anillos dióptricos estén ajustados correctamente. Ajuste el zoom al máximo, enfoque con el ocular derecho, luego ajuste el anillo dióptrico izquierdo. Asegúrese de que la distancia de trabajo sea adecuada y que la muestra esté bien iluminada.

¿Qué accesorios se incluyen en la caja del JH-1B?

El JH-1B incluye: cabezal del microscopio, 2 oculares, 2 objetivos, un anillo de luz LED, un tornillo de bola de 3 pulgadas, una base del tornillo, un juego de cabezales de sujeción, un soporte de resorte, un reposacabezas, protectores oculares, una cubierta antipolvo, pernos y llaves de montaje, y el manual de usuario.

¿Cómo reemplazar las mordazas del tornillo de bola?

Abra las mordazas al máximo hasta que se suelten. Localice el pasador roscado marcado con 'L' para el lado izquierdo. Reemplace las mordazas con el kit DZQ-627. Engrase los anillos tóricos y los tornillos antes de la instalación. Asegúrese de que ambas mordazas se unan en el centro al mismo tiempo.

MANUAL DE USUARIO JH-1B Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

MICROSCOPIO MULTIDIRECCIONAL

MODELO: JH-1A/JH-1B

NOTA: El producto real que recibe determina su apariencia.

Advertencia: para reducir el riesgo de lesiones, el usuario de atentamente el manual de instrucciones.

ELIMINACIÓN CORRECTAEste producto está sujeto a las disposiciones de la Directiva 2012/19/UE. El símbolo que muestra un contenedor con rueda tachado indica que el producto requiere recogida selectiva de en la Unión Europea. Esto se aplica al producto y a todos accesorios marcados con este símbolo. Los productos marcado como tales no podrán desecharse junto con la basura domés normal, sino que deberán llevarse a un punto de recogida p reciclaje de aparatos eléctricos y electrónicos.

ADVERTENCIA!

1. Utilice el producto sólo después de recibir formación.
2. Utilice el equipo de protección personal necesario, como guantes protectores durante el uso.
3. Asegúrese de que el espacio de trabajo permanezca limpio, seco y bien ventilado durante la operación.
4. Manténgase alejado de los niños y lea este manual detalladamente antes de usarlo.

Información de la FCC

PRECAUCIÓN: ¡Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo!

Este dispositivo cumple con la Parte 15 de las normas de la FCC. La operación está sujeta a las dos condiciones siguientes:

1) Este producto puede causar interferencias perjudiciales. 2) Este producto debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.

ADVERTENCIA: Los cambios o modificaciones a este producto que no estén aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el producto.

Nota: Este producto ha sido probado y cumple con los límites para un dispositivo digital Clase B de conformidad con la Parte 15 de las normas de la FCC. Estos límites están diseñados para proporcionar una protección razonable contra interferencias dañinas en una instalación residencial.

Este producto genera, usa y puede irradiar energía de radiofrecuencia y, si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias dañinas en las comunicaciones por radio. Sin embargo, no hay garantía de que no se produzcan interferencias en una instalación en particular. Si este producto causa interferencias dañinas en la recepción de radio o televisión, lo cual se puede determinar apagando y encendiendo el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.

• Reorientar o reubicar la antena receptora.
• Aumentar la distancia entre el producto y el receptor.
• Conecte el producto a una toma de corriente de un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico experimentado en radio/TV para obtener ayuda.

GUARDE ESTAS INSTRUCCIONES

MODELO Y PARÁMETROS

Modelo	JH-1A	JH-1B
Aumento del ocular	10X	10X
Ampliación del objetivo	0,7X-4,5X	0,7X-4,5X
Ampliación total	7X-45X	7X-45X
rango interpupilar	50-75 mm	50-75 mm
Orificio de montaje de lente	Φ77± 0,5mm	Φ77± 0,5mm
Distancia de trabajo	0-400 mm	0-400 mm
Anillo de luz LED	Entrada: DC5V (USB)	Entrada: DC5V (USB)
Tornillo de banco de bo de 3 pulgadas	X	√
Base de tornillo de ban de bolas	X	√( El plastico )
Juego de cabezales de sujeción	X	√
Color	Negro

NOTA: Consulte el modelo que compró para determinar los parámetros.

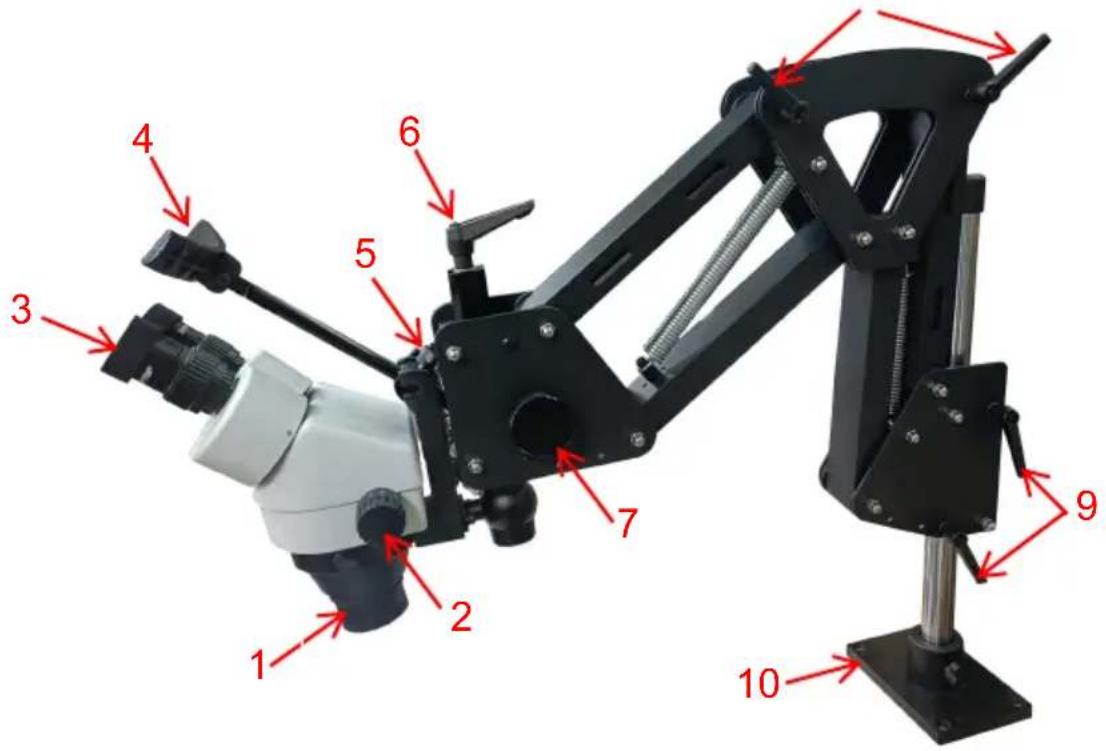

DIAGRAMA DE ESTRUCTURA

8

1. 1. Lente del objetivo 2. Ajuste de aumento del objetivo 3. Ocular 4. Reposacabezas 5. Ajuste del reposacabezas 6. Ajuste del ángulo de la lente objetivo
2. 7. Ajuste de longitud focal 8. Ajuste de extensión de soporte 9. Control de altura 10. Base

LISTA DE PIEZAS

Imagen	Artículo/Cantidad		Imagen	Artículo/Cantidad
	Cabezal de microscopio x 1			Soporte de resorte x1
	Soporte para microscopio x1Ocular x2			Reposacabezas x1Lente objetivo x2
	1 anillo de luz LE			Llave x1(Solo el JH-1B lo tiene).
	Protector ocular x2			Cubierta antipolvo x1
	Pernos x4( Para fijar la pla base al escritorio )			Tuerca ciega x1(Múltiples, usados para reemplazo)
	Pernos x4 ( Para fijar la placa base el escritorio de madera )			1 llave de 8 mm.
	Tornillo de banco d bolas de 3 pulgada x1(Solo el JH-1B lo tiene).			Base de tornillo de banco x1(Solo el JH-1B lo tiene).
	Juego de cabezales de abrazadera x1(Solo el JH-1B lo tiene).			Manual de usuario x1

INSTALACIÓN

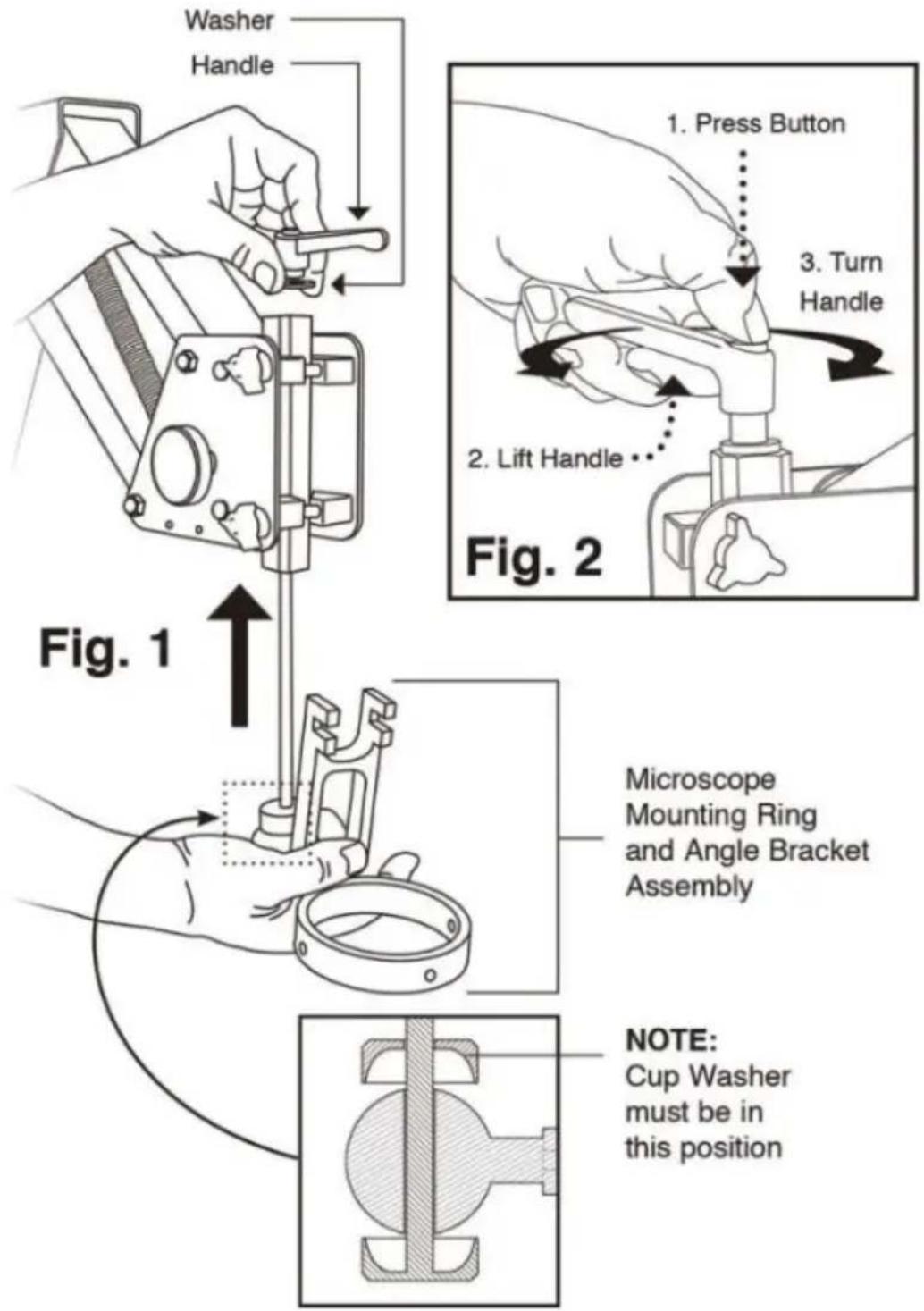

7. Instalar el conjunto de anillo/soporte

·(Figura 1) Inserte la varilla en la parte inferior del poste de montaje y luego coloque la manija.

·Asegúrese de que la lavadora esté debajo del mango.

·Coloque la manija alejada del brazo del soporte levantándola mientras presiona el botón central.

(Figura 2) Esto no afloja el mango. Para fijar el soporte a su banco de trabajo, consulte la plantilla de la base del soporte del microscopio (página 3). El cu

del microscopio se encaja en el anillo y se fija mediante tres tornillos mariposa incluidos.

38. Instalar reposacabezas

Después de instalar el microscopio, coloque el reposacabezas.

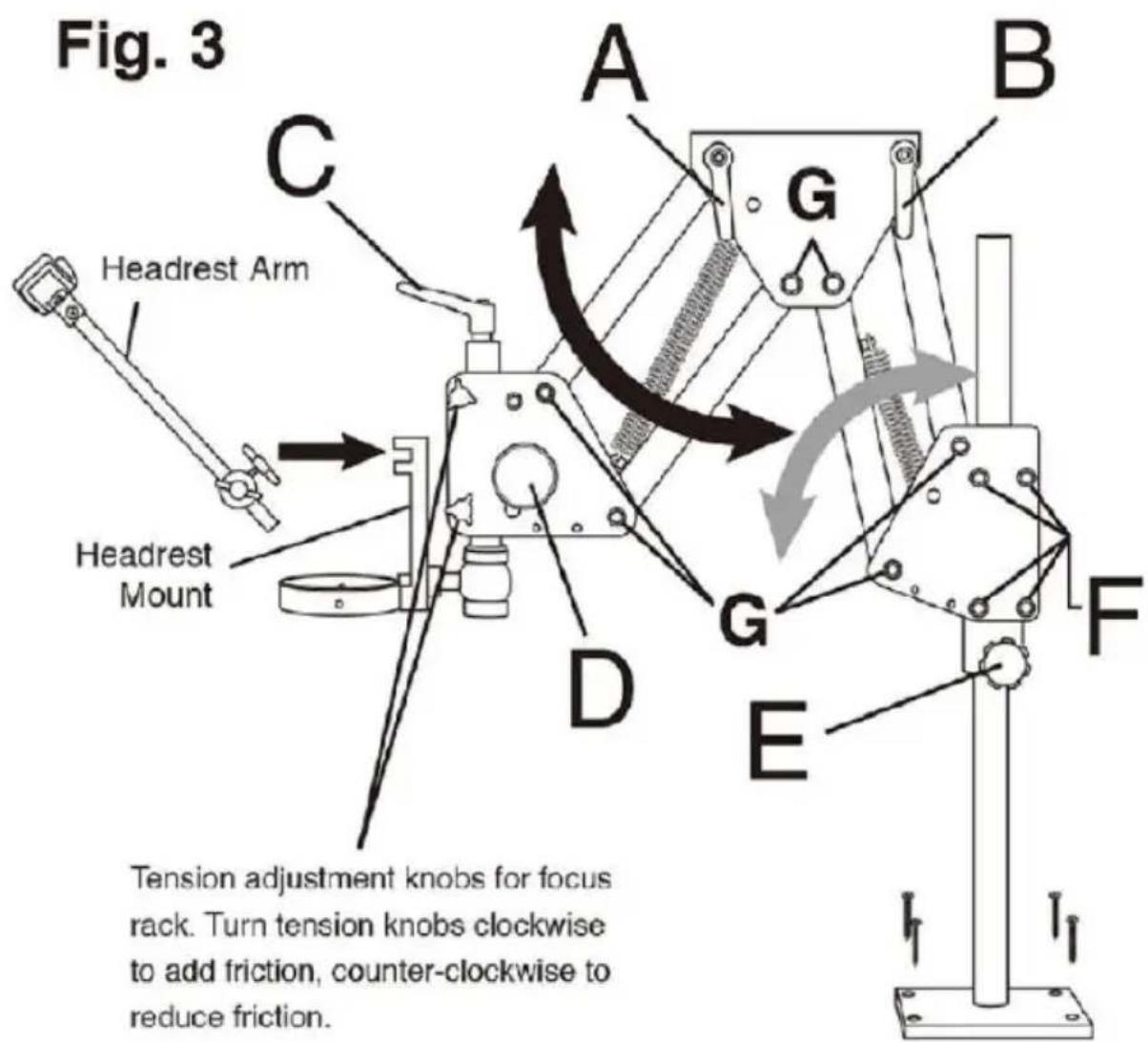

(Fig. 3) Asegúrese de que la arandela de nailon blanca esté entre la perilla y el soporte del reposacabezas. Ajuste el ángulo usando la perilla en T lateral; ajuste la profundidad usando la perilla en T superior. También se puede ajustar el extremo de la frente.

39. Configuración y operación

Después de asegurar el soporte a la mesa, hay muchas opciones para realizar ajustes que se ajusten a sus necesidades. Gire las perillas de tensión en el

sentido de las agujas del reloj para agregar fricción y en el sentido contrario a las agujas del reloj para reducir la fricción.

A. Controla el brazo delantero. Perilla de tensión.

B. Controla la fricción durante el movimiento del brazo trasero. Perilla de tensión.

C. Controla el ángulo del microscopio sobre la bola de pivote. Afloje para ajustar.

D. Ajusta el enfoque. Perilla de tensión.

E. Bloquea la altura del brazo en la varilla del soporte.

F. Controla el arrastre del balanceo del brazo.

G. Apriete para mayor rigidez del brazo.

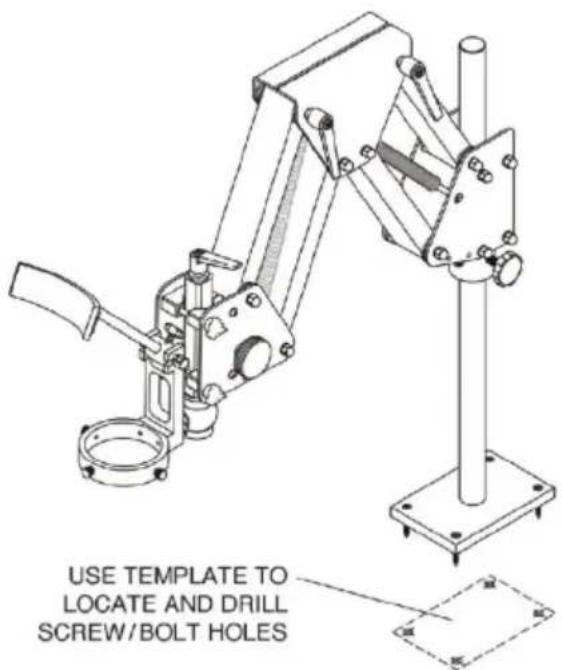

40. Para bancos con tapa de madera

Decida dónde ubicar el soporte del microscopio en la mesa de trabajo. Asegúrese de que haya suficiente "alcance" para que el microscopio esté sobre su trabajo. Usando la plantilla a continuación, péguela con cinta adhesiva exactamente donde se ubicará la base. Con un punzón o un punzón, marque los centros de los orificios para los tornillos a través del papel y dentro de la mesa. Retire el papel y taladre un orificio inicial para los tornillos con una broca de 1/8". Taladre cuatro orificios a poco más de 1" de profundidad. Sujete el taladro lo más cuadrado posible en la superficie. Fije el soporte al banco con los tornillos para madera de 1-1/2" que se incluyen en el paquete. Asegúrese de apretar los tornillos para que las cabezas descansen firmemente contra la base de metal. Si tiene problemas para colocar los tornillos, probablemente no perforó los agujeros lo suficientemente profundos.

41. Para bancos con tapa de metal

Es recomendable utilizar entre 10 y 32 pernos de cabeza plana (no incluidos) con una longitud de aproximadamente 1/2" más que el grosor de la superficie del banco. Utilice la plantilla a continuación como se describe arriba para ubicar los centros y taladre agujeros de 1/4" en el banco. Atornille el soporte usando arandelas y tuercas en la parte inferior. Si la superficie del banco está hecha de chapa con un sustrato liviano, recomendamos agregar una tabla o placa de refuerzo en la parte inferior para mayor resistencia.

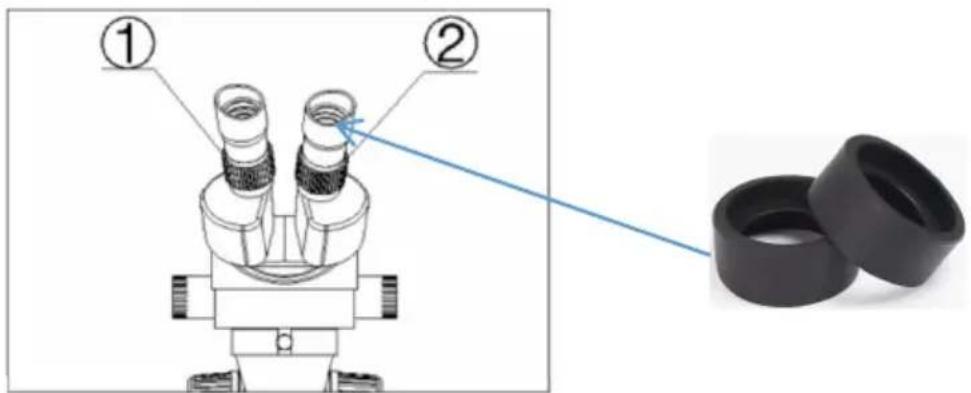

42. Ajustar el portaobjetos

37) Gire la perilla de control del zoom al máximo aumento. 38) Gire los anillos de ajuste de dioptrías a cero. 39) Observe la muestra a través del ocular derecho y aclare la imagen girando la perilla de enfoque.

Fig.4 5) Gire la perilla de control del zoom al mínimo aumento.

40) Observe la muestra a través del ocular derecho y aclare la imagen girando el anillo de ajuste de dioptrías derecho ②. (Fig.3) 41) Vuelva a realizar los pasos (1), (3), (4) y (5) hasta que el anillo de ajuste derecho esté más preciso. 42) Realice el paso (4) y aclare la imagen que se observa a través del ocular izquierdo girando el anillo de ajuste de dioptrías izquierdo ①. (Fig.4)

NOTA:

1. El usuario puede ajustar la distancia de altura entre el microscopio y el objetivo a aproximadamente 165 mm para obtener una imagen más clara. (Si no está claro, ajuste la altura según su necesidad de multiplicador).
2. Instale los protectores oculares para mayor comodidad visual.

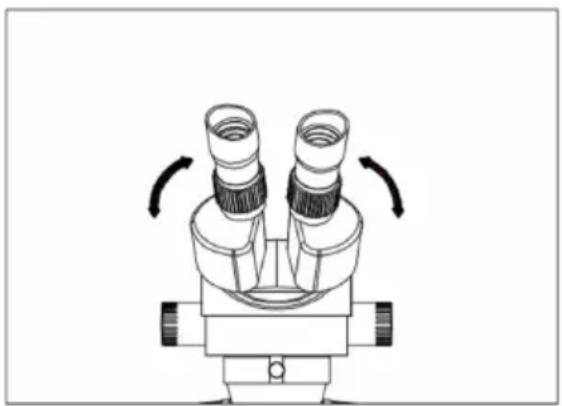

43. Ajustar la distancia interpupilar

Ajuste la carcasa del prisma en la dirección de la punta de flecha de la Fig.5 hasta que la observación sea cómoda.

1. Después de usar el microscopio, colóquele una cubierta antipolvo.
2. Compruebe los tornillos de ajuste periódicamente.
3. Mantenga el entorno alrededor del microscopio libre de humedad, polvo y con buena ventilación.

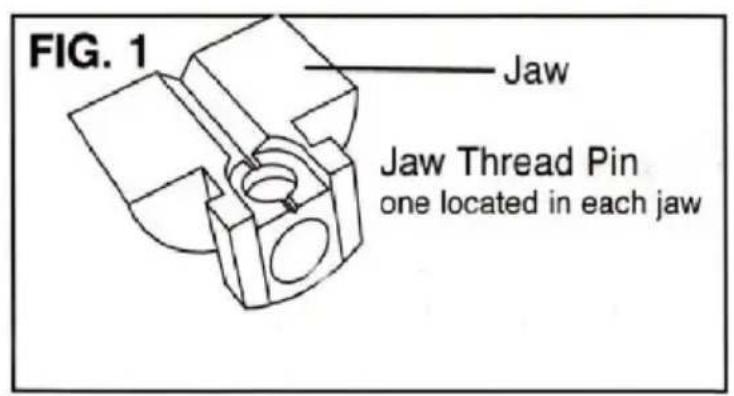

Reemplazo de rosca de mordaza de tornillo de banco · DZQ-627 y DZQ-628. Apretar demasiado las mordazas provocará desgaste y daños a las roscas. Si las mordazas se aflojan, reemplácelas con el kit DZQ-627. Retire las mordazas abriéndolas lo más que pueda hasta que se salgan del extremo del tornillo de mordaza (FIG.1). El pasador roscado de la mordaza está ubicado en la parte inferior de cada mordaza. NOTA: Antes de quitar los pasadores, ubique el pasador con la “L”. Este es el pasador de rosca del lado izquierdo y será necesario reemplazarlo por el mismo. Aplique una pequeña cantidad de grasa (incluida en el kit) a las juntas tóricas y al tornillo de la mordaza antes de instalarlos. Levante el tornillo de la mordaza para sacarlo del yugo y reemplácelo. Tenga en cuenta de qué lado está la rosca izquierda. Engrase bien los hilos y únalos.

Ahora, la parte difícil: debes iniciar las roscas de las mordazas al mismo tiempo que las reemplazas (FIG. 2). Mantenga cada mandíbula en su posición y gire el tornillo de la mandíbula para cerrarlas. Es útil una banda elástica grande o una segunda persona para ayudar a girar el tornillo de la mandíbula mientras sostiene las mandíbulas contra la rosca. Si las mandíbulas no se juntan al mismo tiempo en el centro, retírelas e intente iniciar los hilos al mismo tiempo nuevamente.

Reemplazo de bloqueo rotacional.

El PIN DE BLOQUEO o ARRASTRE está sujeto a mucho desgaste y es posible que sea necesario reemplazarlo después de un uso prolongado. Simplemente retire el tornillo de tensión del pivote de bola con la llave hexagonal. El resorte y el pasador de bloqueo deben seguir (FIG. 3); de lo contrario, gire la bola hasta que se caigan. Vuelva a colocar el pasador de bloqueo (DZQ-046), el resorte y el tornillo de tensión.

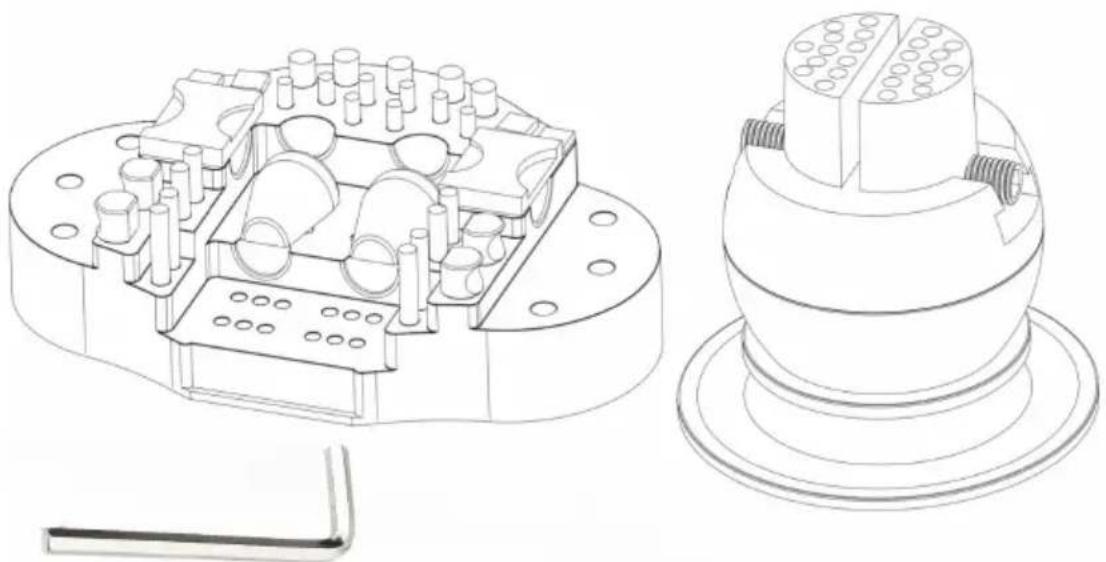

Base Giratoria Para Trabajos Con Microscopio · DZQ-616-V2.

Para usar la base del plato giratorio, bloquee el tornillo de banco apretando el tornillo de tensión giratorio hasta que la bola no gire. La plataforma giratoria se convierte en su rotación, lo que le permite ajustar el centro de rotación del trabajo en el campo de visión del microscopio. Alinee el centro del plato girado con el centro de la vista del microscopio (FIG. 4). Cambie las vistas de trabajo reposicionando el tornillo de banco.

Kit de reemplazo de pasador roscado · DZQ-627.

(No mostrada). Incluye tornillo de mandíbula, pasadores roscados izquierdo y derecho, juntas tóricas y tubo de grasa.

Con una variedad de pasadores que se ajustan a las placas de la mandíbula superior de cada bloque, los usuarios ahora pueden resolver instantáneamente los problemas de sujeción del trabajo y comenzar a trabajar antes. Incluye 8 pasadores pequeños, 4 pasadores cuadrados planos, 2 pasadores rectangulares curvos insertados, 4 pasadores insertados redondos gruesos, 8 pasadores recubiertos de goma y 2 pasadores de abrazadera de anillo con revestimiento de cuero en una base moldeada.

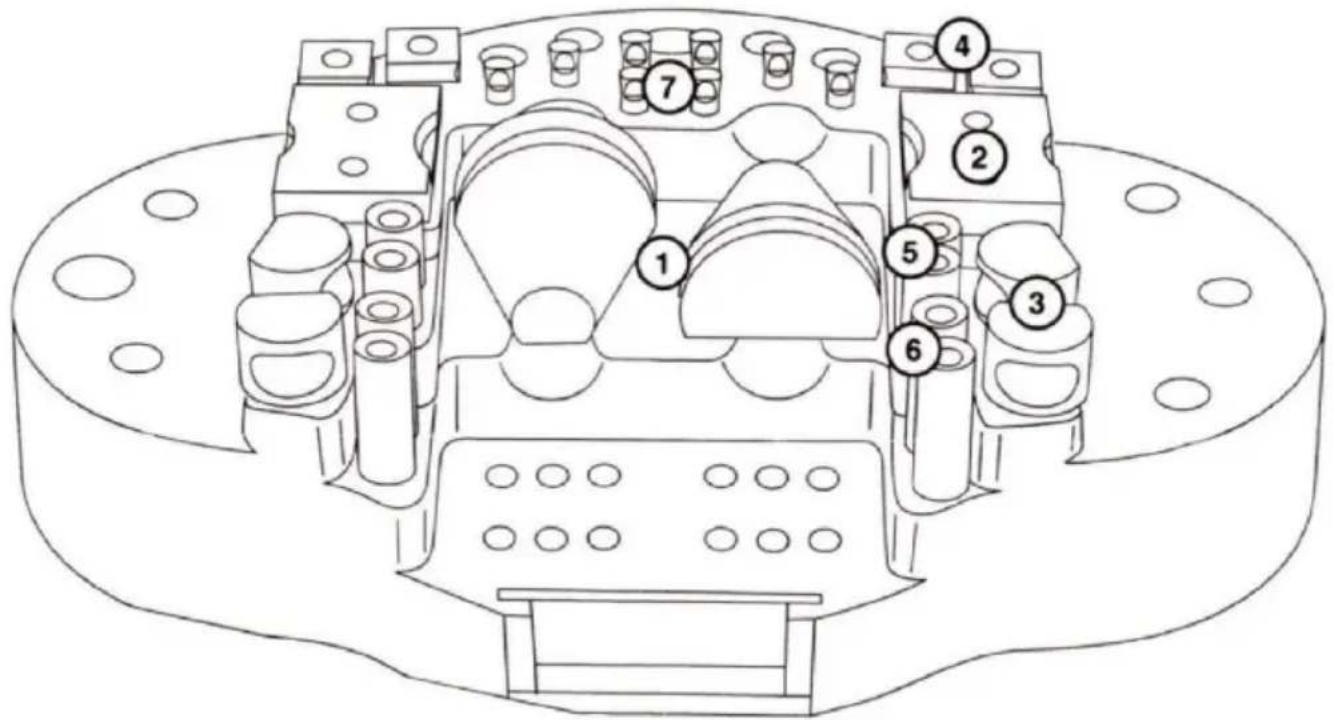

PARTE	DESCRIPCIÓN	CANTIDAD
1	Conjunto de abrazadera de anillo	2
2	Conjunto de placa de fijación n.° 2	2
3	Conjunto de placa de fijación n.° 3	4
4	Conjunto de placa de fijación n.° 4	4
5	del pasador de fijación n.° 5 (corto)	4
6	de pasador de fijación n.° 6 (largo)	4
7	Pasador de fijación completo formado #	8

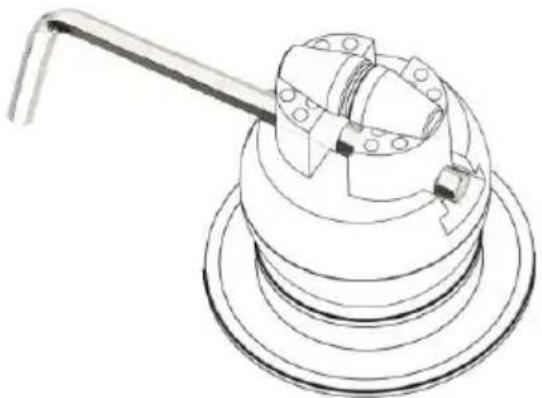

Conjunto de abrazadera de anillo

El cuero ayuda a proteger las cosas que se van a conservar en caso de que se dañen, como anillos, oro, etc. (USE ESTAS ALMOHADILLAS PARA LO QUE QUIERA O DAÑAR LA PIEZA)

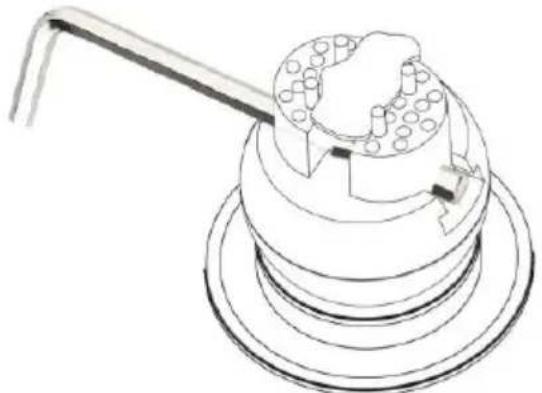

Pasadores largos y cortos

Estos pasadores también tienen pequeñas piezas de goma que también ayudarán a proteger su trabajo. Los pasadores largos sirven para proteger la pieza más gruesa.

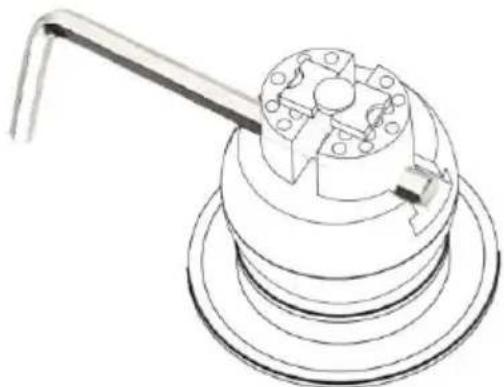

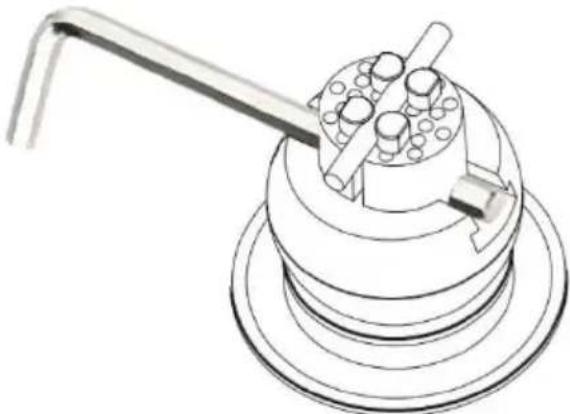

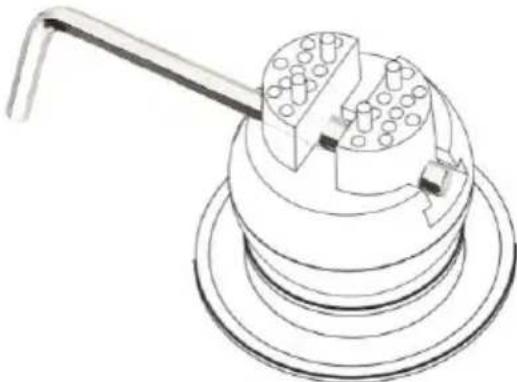

8 pequeños alfileres

Estos pines ayudan a sostener algo con esa forma extraña, o que no sea cuadrado o círculo típico. Colóquelos en varios lugares a lo largo de estas

Estas placas de alfiler tienen pequeños huecos para piezas circulares y cuadradas, lo que las hace perfectas para monedas o anillos, cualquier círculo más pequeño.

Estas placas tienen hendiduras a lo largo del borde y también tienen un lado recto. Trabajando en el lado recto o usando el lado con las hendiduras para atrapar ese plato.

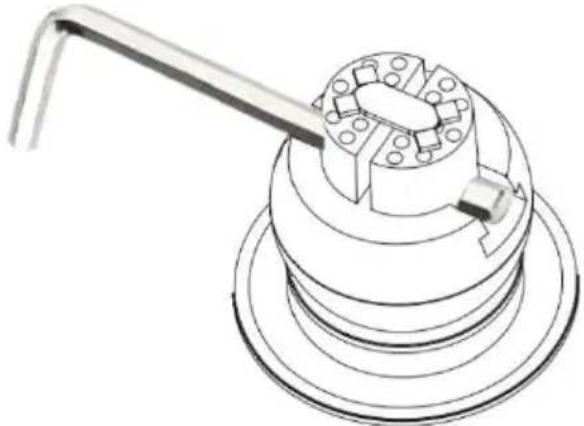

Pasadores de radio redondo

Esta es una buena opción para trabajar en cosas cilíndricas, como un bolígrafo o un escribano, o todo lo que sea cilíndrico pequeño y redondo, son una buena opción.
