Produkttyp	Multidirektionales Stereomikroskop
Marke	Vevor
Modell	JH-1B
Okularvergrößerung	10X
Objektivvergrößerungsbereich	0,7X - 4,5X
Gesamtvergrößerung	7X - 45X
Pupillenabstand	50 - 75 mm
Arbeitsabstand	0 - 400 mm
Objektivmontagedurchmesser	Φ77 ± 0,5 mm
Beleuchtung	LED-Ringlicht, DC 5V Eingang (USB)
Beleuchtungsstromversorgung	USB 5V
Enthaltenes Zubehör	3-Zoll-Kugelspannfutter, Spannfutterbasis, Satz Spannbacken, 2 Okulare, 2 Objektive, Augenschutz, Staubschutz, Schlüssel, Schrauben
Farbe	Schwarz
Hauptmaterial	Metall und Kunststoff
Wartung	Mit einem weichen Tuch reinigen; Feuchtigkeit, Staub und Stöße vermeiden
Sicherheit	Schutzausrüstung verwenden; außerhalb der Reichweite von Kindern aufbewahren
Verfügbare Ersatzteile	Ersatzsätze für Spannfutter (DZQ-627, DZQ-628), Verriegelungsstift (DZQ-046)
Konformität	FCC Teil 15, EU-Richtlinie 2012/19/EU (WEEE)

Häufig gestellte Fragen - JH-1B Vevor

Wie stelle ich die Schärfe am Mikroskop Vevor JH-1B ein?

Um die Schärfe einzustellen, verwenden Sie den Fokussierknopf (D im Diagramm). Drehen Sie ihn, bis ein klares Bild erscheint. Es wird empfohlen, zunächst die Dioptrieneinstellung auf Null zu setzen und dann mit dem rechten Okular zu fokussieren, bevor Sie zum linken Okular übergehen.

Was ist die maximale Vergrößerung des JH-1B?

Die maximale Gesamtvergrößerung beträgt 45X, bestehend aus dem 10X-Okular und dem verstellbaren Objektiv von 0,7X bis 4,5X.

Wie installiere ich den Mikroskopständer?

Befestigen Sie die Ständerbasis mit den mitgelieferten Schrauben auf einer stabilen Werkbank. Für Holzoberflächen bohren Sie Löcher mit 1/8 Zoll Tiefe und verwenden Sie die 1-1/2 Zoll Schrauben. Für Metalloberflächen verwenden Sie 10-32 Flachkopfschrauben mit Muttern. Setzen Sie den Mikroskopkörper in den Ring und ziehen Sie die drei Rändelschrauben fest.

Wie reinige und warte ich das Mikroskop?

Verwenden Sie ein weiches, fusselfreies Tuch zur Reinigung der Linsen und des Gehäuses. Vermeiden Sie übermäßige Feuchtigkeit und Staub. Bewahren Sie das Mikroskop mit dem mitgelieferten Staubschutz auf. Überprüfen Sie regelmäßig die Einstellschrauben und schmieren Sie bewegliche Teile bei Bedarf.

Was ist der Arbeitsabstand des Mikroskops?

Der Arbeitsabstand beträgt 0 bis 400 mm, abhängig von der Armposition und dem verwendeten Objektiv. Für ein klares Bild wird ein Abstand von etwa 165 mm empfohlen.

Wie stelle ich den Pupillenabstand ein?

Drehen Sie das Prismengehäuse in Pfeilrichtung, bis das Bild für Ihre Augen angenehm ist. Der Einstellbereich beträgt 50 bis 75 mm.

Wird das Mikroskop JH-1B mit einer Beleuchtung geliefert?

Ja, es ist mit einem LED-Ringlicht ausgestattet, das über USB (DC 5V) gespeist wird. Schließen Sie es an einen Standard-USB-Anschluss an, um das Licht einzuschalten.

Was tun, wenn das Bild trotz Schärfeeinstellung unscharf ist?

Überprüfen Sie zuerst, ob die Dioptrienringe richtig eingestellt sind. Stellen Sie den Zoom auf Maximum, fokussieren Sie mit dem rechten Okular und passen Sie dann den linken Dioptrienring an. Stellen Sie sicher, dass der Arbeitsabstand geeignet ist und die Probe gut beleuchtet ist.

Welches Zubehör ist im Lieferumfang des JH-1B enthalten?

Der JH-1B enthält: Mikroskopkopf, 2 Okulare, 2 Objektive, ein LED-Ringlicht, ein 3-Zoll-Kugelspannfutter, eine Spannfutterbasis, einen Satz Spannbacken, eine Federhalterung, eine Kopfstütze, Augenschutz, einen Staubschutz, Montageschrauben und -schlüssel sowie das Benutzerhandbuch.

Wie ersetze ich die Backen des Kugelspannfutters?

Öffnen Sie die Backen maximal, bis sie sich lösen. Suchen Sie den mit 'L' markierten Gewindestift für die linke Seite. Ersetzen Sie die Backen mit dem Kit DZQ-627. Fetten Sie die O-Ringe und Schrauben vor der Montage. Stellen Sie sicher, dass beide Backen gleichzeitig in der Mitte zusammentreffen.

BEDIENUNGSANLEITUNG JH-1B Vevor

HINWEIS: Das tatsächliche Produkt, das Sie erhalten, bestimmt sein Aussehen.

Warnung – Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.

KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäis Union einer getrennten Müllsammlung bedarf. Dies gilt für das Produkt und alle Zubehörteile, die mit diesem Symbol gekennzeichnet sind. Als solche gekennzeichnete Produkte dür nicht über den normalen Hausmüll entsorgt werden, sondern an einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten abgegeben werden.

WARNUNG!

1. Benutzen Sie das Produkt nur nach einer Schulung.
2. Tragen Sie die erforderliche persönliche Schutzausrüstung, z. B. Schutzhandschuhe während des Gebrauchs.
3. Stellen Sie sicher, dass der Arbeitsbereich während des Betriebs sauber, trocken und gut belüftet bleibt.
4. Halten Sie das Gerät von Kindern fern und lesen Sie dieses Handbuch vor Verwendung sorgfältig durch.

FCC-Informationen

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen!

Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz vor schädlichen Störungen in einer Wohnanlage bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es schädliche Störungen der Funkkommunikation verursachen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt schädliche Störungen beim Radio- oder Fernsehempfang verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder versetzen Sie sie.
• Erhöhen Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose an, die über einen anderen Stromkreis verfügt als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich für Hilfe an den Händler oder einen erfahrenen Radio-/TV-Techniker.

ANLEITUNG AUFBEWAHREN

MODELL UND PARAMETER

Modell	JH-1A	JH-1B
Vergrößerung des	10X	10X
Vergrößerung des Objektivs	0,7X-4,5X	0,7X-4,5X
Gesamtvergrößerung	7X-45X	7X-45X
Interpupillenbereich	50-75mm	50-75mm
Objektivbefestigungsloch	77 ± 0,5 mm	77 ± 0,5 mm
Arbeitsentfernung	0-400mm	0-400mm
LED-Ringlicht	Eingang: DC5V(USB)	Eingang: DC5V(USB)
3-Zoll-Kugelschraubstock	X	√
Basis fürKugelschraubstock	X	√(Plastik)
Klemmkopfsatz	X	√
Farbe	Schwarz

HINWEIS: Zur Bestimmung der Parameter beziehen Sie sich bitte auf das von Ihnen erworbene Modell.

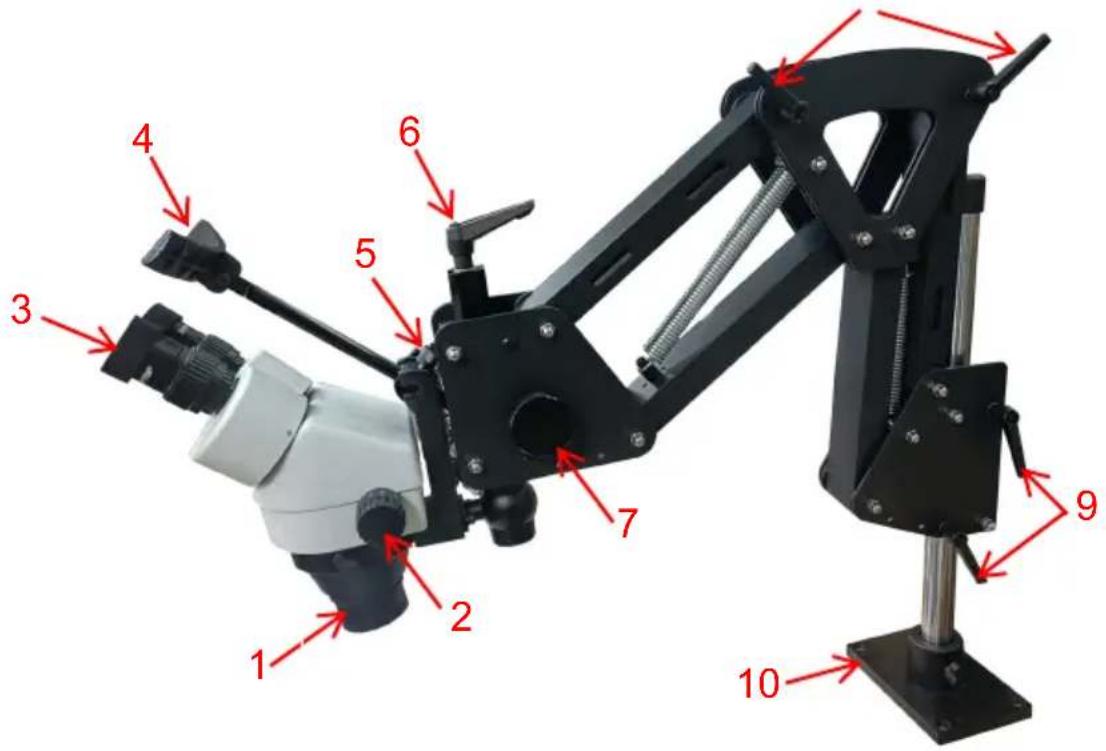

STRUKTURDIAGRAMM

8

1. Objektivlinse 2. Objektivvergrößerungseinstellung 3. Okular 4. Kopfstütze 5. Kopfstützeneinstellung 6. Objektivlinsenwinkeleinstellung
2. Brennweiteneinstellung 8. Einstellung der Stützverlängerung 9. Höhenkontrolle 10. Basis

TEILELISTE

Bild	Artikel/Menge		Bild	Artikel/Menge
	Mikroskopkopf x 1			Federhalterung x1
	Mikroskophalter x1			Kopfstütze x1
	Okular x2			Objektivlinse x2
	LED-Ringlicht x1			Schraubenschlüsse l x1(Nur JH-1B hat es.)
	Augenschutz x2			Staubschutz x1
	Schrauben x4(Zur Befestigung der Grundplatte am Schreibtisch)			Hutmutter x1(Mehrfach, als Ersatz verwendet)
	Schrauben x4 (zu Befestigung der Grundplatte am Holzschreibtisch)			8 mmSchraubenschlüsse l x1
	3-Zoll-Kugelschraub stock x1(Nur JH-1B hat es			Kugelschraubstock basis x1(Nur JH-1B hat es.)
	Klemmkopfsatz x1(Nur JH-1B hat es			Benutzerhandbuch x1

INSTALLATION

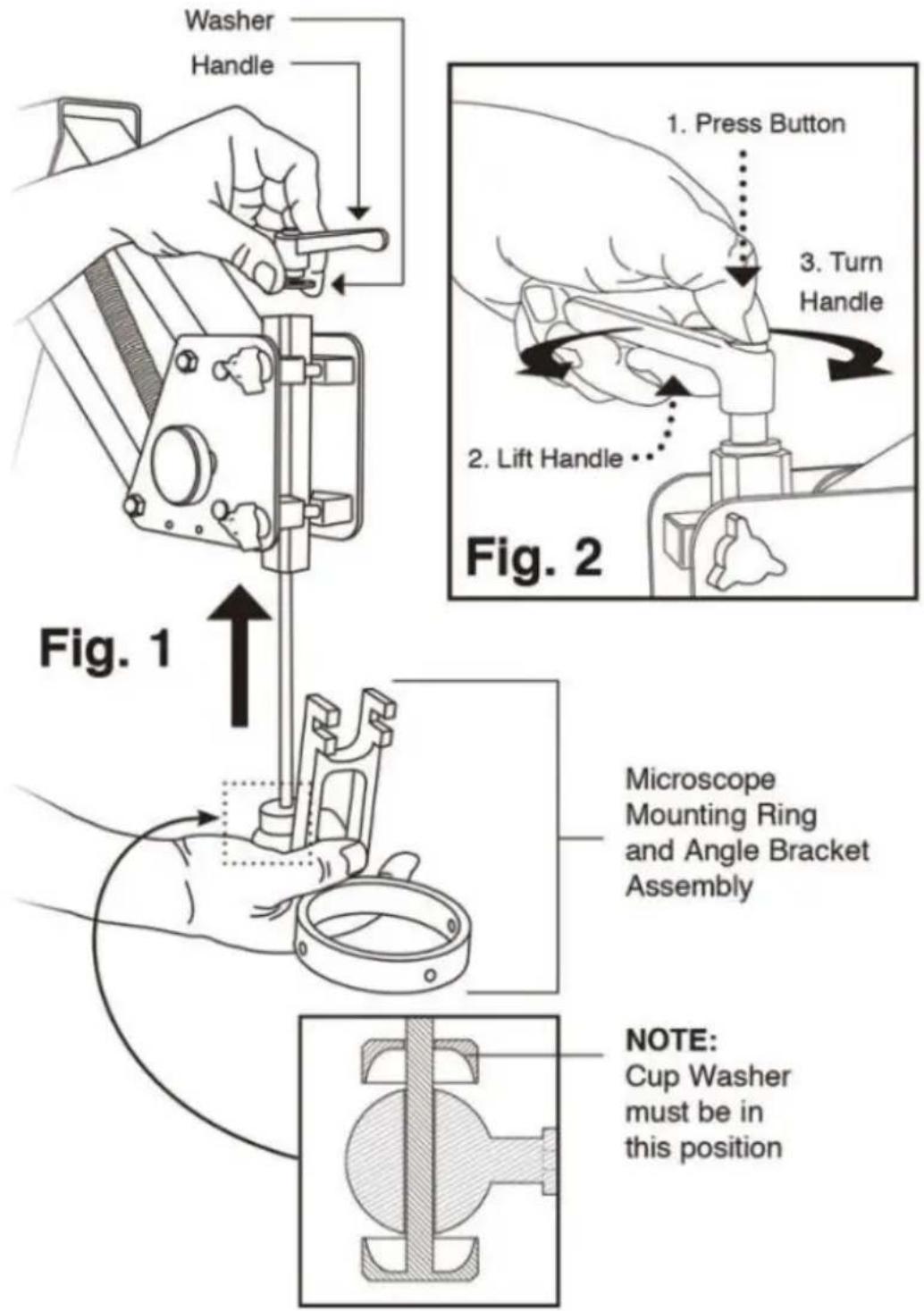

4. Installieren Sie die Ring-/Halterungsbaugruppe

·(Abb.1) Stecken Sie die Stange in die Unterseite des Montagepfostens und befestigen Sie dann den Griff.

- Stellen Sie sicher, dass sich die Waschmaschine unter dem Griff befindet.

- Positionieren Sie den Griff vom Stativarm entfernt, indem Sie den Griff anheben und gleichzeitig die mittlere Taste drücken.

(Abb. 2) Dadurch wird der Griff nicht gelockert. Befestigen Sie den Ständer an Ihrer Werkbank, siehe Mikroskopständer-Basisschablone (Seite 3). Der

Mikroskopkörper wird in den Ring eingesetzt und mit drei im Lieferumfang enthaltenen Rändelschrauben befestigt.

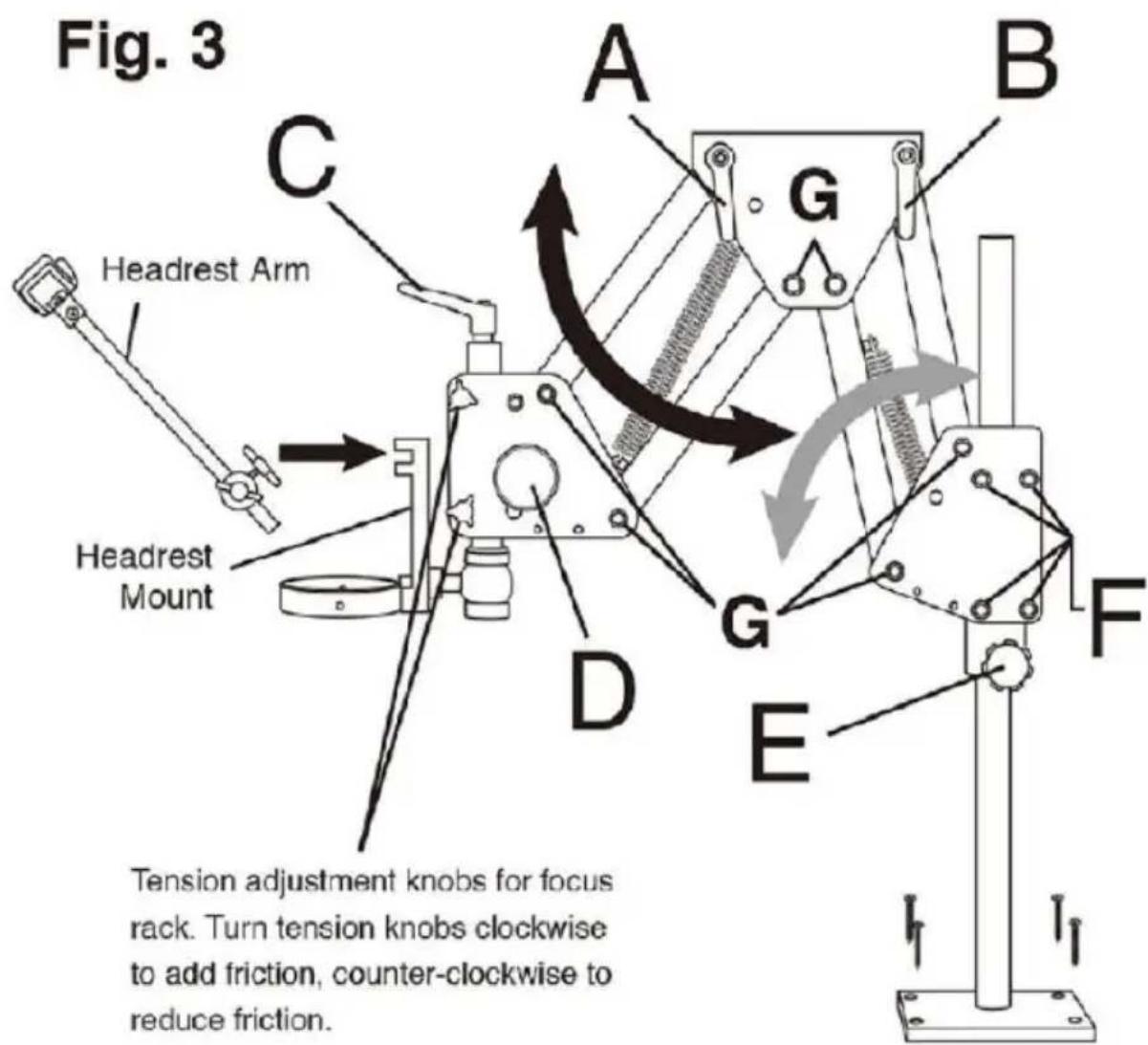

20. Kopfstütze einbauen

Bringen Sie nach der Installation des Mikroskops die Kopfstütze an (Abb. 3). Stellen Sie sicher, dass sich zwischen dem T-Knopf und der Kopfstützenhalterung eine weiße Nylonscheibe befindet. Stellen Sie den Winkel mit dem seitlichen T-Knopf ein; stellen Sie die Tiefe mit dem oberen T-Knopf. Das Stirnende kann ebenfalls angepasst werden.

21. Einrichtung und Betrieb

Nachdem der Ständer an der Tischplatte befestigt wurde, gibt es viele Möglichkeiten zur Anpassung an Ihre Bedürfnisse. Drehen Sie die

Spannungsknöpfe im Uhrzeigersinn, um die Reibung zu erhöhen, und gegen den Uhrzeigersinn, um die Reibung zu verringern.

A. Steuert den Vorderarm. Spannungsknopf. B. Kontrolliert die Reibung während der Bewegung des Hinterarms.

Spannungsknopf.

C. Steuert den Winkel des Mikroskops an der Drehkugel. Zur Einstellung lockern. D. Passt den Fokus an. Spannungsknopf. E. Arretiert die Armhöhe an der Stativstange. F. Steuert den Widerstand des Armschwungs. G. Für zusätzliche Armsteifigkeit festziehen.

22. Für Holzbänke

Entscheiden Sie, wo Sie den Mikroskopständer auf Ihrer Tischplatte platzieren möchten. Stellen Sie sicher, dass genügend „Reichweite“ vorhanden ist, damit sich das Mikroskop über Ihrer Arbeit befindet. Kleben Sie es mithilfe der untenstehenden Schablone genau an die Stelle, an der sich die Basis befinden soll. Mit einem Körner oder einer Ahle markieren Sie die Mittelpunkte der Schraubenlöcher durch das Papier und in die Tischplatte. Entfernen Sie die Schablone und bohren Sie mit einem 1/8-Zoll-Bohrer ein erstes Loch für die Schrauben. Bohren Sie alle vier Löcher etwas mehr als 1 Zoll tief. Halten Sie den Bohrer so rechtwinklig wie möglich zur Oberfläche. Befestigen Sie den Ständer mit den im Lieferumfang enthaltenen 1-1/2-Zoll-Holzschrauben an der Bank. Ziehen Sie die Schrauben unbedingt fest, damit die Köpfe fest auf der Metallbasis aufliegen. Wenn Sie Probleme beim Anbringen der Schraube haben, haben Sie wahrscheinlich die Löcher nicht tief genug gebohrt.

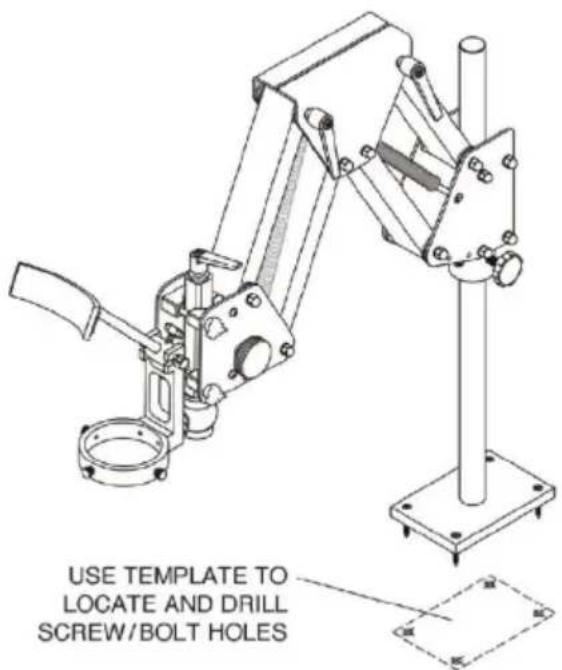

23. Für Bänke mit Metallplatte

Es wird empfohlen, 10-32 Flachkopfschrauben (nicht im Lieferumfang enthalten) mit einer Länge zu verwenden, die etwa 1/2 Zoll länger ist als die Dicke Ihrer Tischplatte. Verwenden Sie die untenstehende Schablone wie oben beschrieben, um die Mitten zu lokalisieren und 1/4-Zoll-Löcher durch die Bank zu bohren. Schrauben Sie den Ständer mit Unterlegscheiben und Muttern an der Unterseite fest. Wenn die Tischplatte aus Blech mit leichtem Untergrund besteht, empfehlen wir für zusätzliche Festigkeit, an der Unterseite ein Brett oder eine Metallplatte anzubringen.

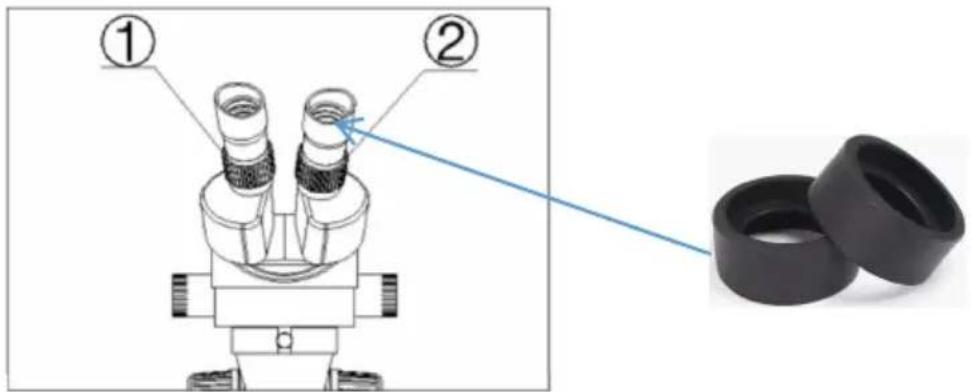

24. Stellen Sie den Objektträger ein

19) Drehen Sie den Zoom-Einstellknopf auf die maximale Vergrößerung. 20) Drehen Sie die Dioptrien-Einstellringe auf Null. 21) Beobachten Sie das Objekt durch das rechte Okular und stellen Sie es durch Drehen des Fokussierknopfs scharf.

Abb.4 5) Drehen Sie den Zoom-Steuerknopf auf die minimale Vergrößerung.

22) Beobachten Sie die Probe durch das rechte Okular und stellen Sie sie scharf, indem Sie den rechten Dioptrieneinstellring ② drehen. (Abb. 3) 23) Wiederholen Sie die Schritte (1), (3), (4) und (5), bis der rechte Einstellring präzise ist. 24) Führen Sie Schritt (4) aus und machen Sie das beobachtete Bild durch das linke Okular deutlich, indem Sie den linken Dioptrieneinstellring ① drehen. (Abb.

HINWEIS:

1. Der Benutzer kann den Höhenabstand zwischen dem Mikroskop und dem Objekt auf etwa 165 mm einstellen, um ein besseres, klares Bild zu erhalten. (Wenn das Bild nicht klar ist, passen Sie die Höhe entsprechend Ihrem Vergrößerungsbedarf an.)
2. Installieren Sie zum Komfort Ihrer Augen den Augenschutz.

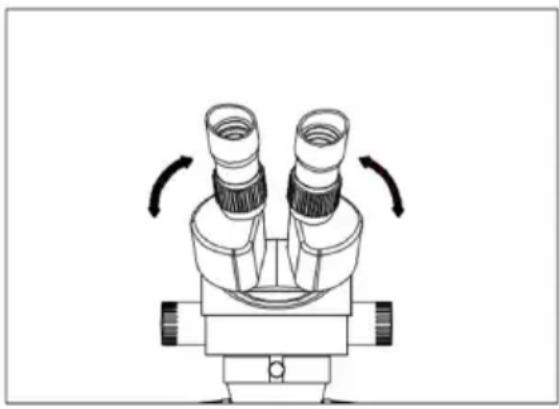

25. Passen Sie den Augenabstand an

Justieren Sie das Prismengehäuse in Richtung der Pfeilspitze der Abb. 5, bis die Beobachtung angenehm ist.

1. Setzen Sie nach der Benutzung des Mikroskops eine Staubschutzhülle auf.
2. Kontrollieren Sie regelmäßig die Einstellschrauben.
3. Halten Sie die Umgebung des Mikroskops frei von Feuchtigkeit, Staub und sorgen Sie für Belüftung.

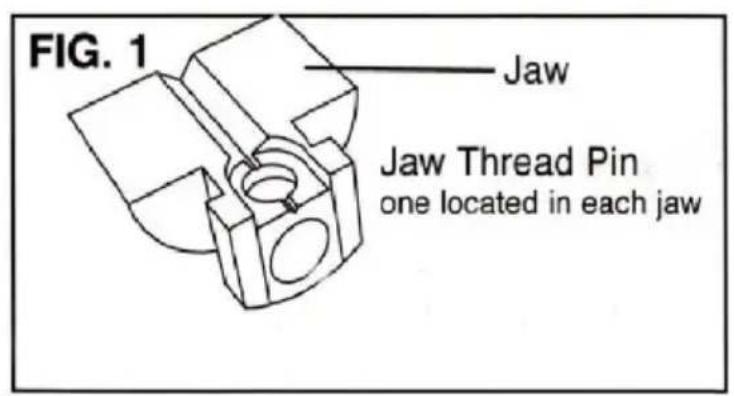

Austausch des Schraubstockbackengewindes · DZQ-627 und DZQ-628

Ein zu starkes Anziehen der Backen führt zu Verschleiß und Schäden an den Gewinden. Wenn sich die Backen lockern, ersetzen Sie sie durch den Satz DZQ-627. Entfernen Sie die Backen, indem Sie sie so weit wie möglich öffnen, bis sie sich vom Ende der Backenschraube lösen (ABB. 1). Der Backengewindestift befindet sich an der Unterseite jeder Backe. HINWEIS: Suchen Sie vor dem Entfernen der Stifte den Stift mit dem „L“. Dies ist der Stift mit Linksgewinde und muss durch diesen ersetzt werden. Tragen Sie vor dem Einbau eine kleine Menge Fett (im Kit enthalten) auf die O-Ringe und die Backenschraube auf. Heben Sie die Backenschraube aus dem Joch, in dem sie sich dreht, und ersetzen Sie sie. Beachten Sie, auf welcher Seite sich das Linksgewinde befindet. Gewinde und Joch gut einfetten.

Nun der schwierige Teil: Sie müssen beim Austauschen gleichzeitig mit dem Backengewinde beginnen (Abb. 2). Halten Sie jede Backe in Position und drehen Sie die Backenschraube, um sie zu schließen. Entweder ein großes Gummiband oder eine zweite Person hilft beim Drehen der Backenschraube, während Sie die Backen gegen das Gewinde halten. Wenn sich die Backen nicht gleichzeitig treffen, entfernen Sie sie und versuchen Sie erneut, gleichzeitig mit dem Gewinde zu beginnen.

der Mitte treffen, entfernen Sie sie und versuchen Sie erneut, gleichzeitig mit dem Gewinde zu beginnen.

Austausch der Rotationssperre

Der LOCK- oder DRAG-PIN unterliegt einem starken Verschleiß und muss nach längerem Gebrauch möglicherweise ersetzt werden. Entfernen Sie einfach die Spannschraube des Kugelgelenks mit dem Inbusschlüssel. Die Feder und der Sicherungsstift sollten folgen (ABB. 3). Wenn nicht, drehen Sie die Kugel, bis sie herausfallen. Ersetzen Sie den Sicherungsstift (DZQ-046), die Feder und die Spannschraube.

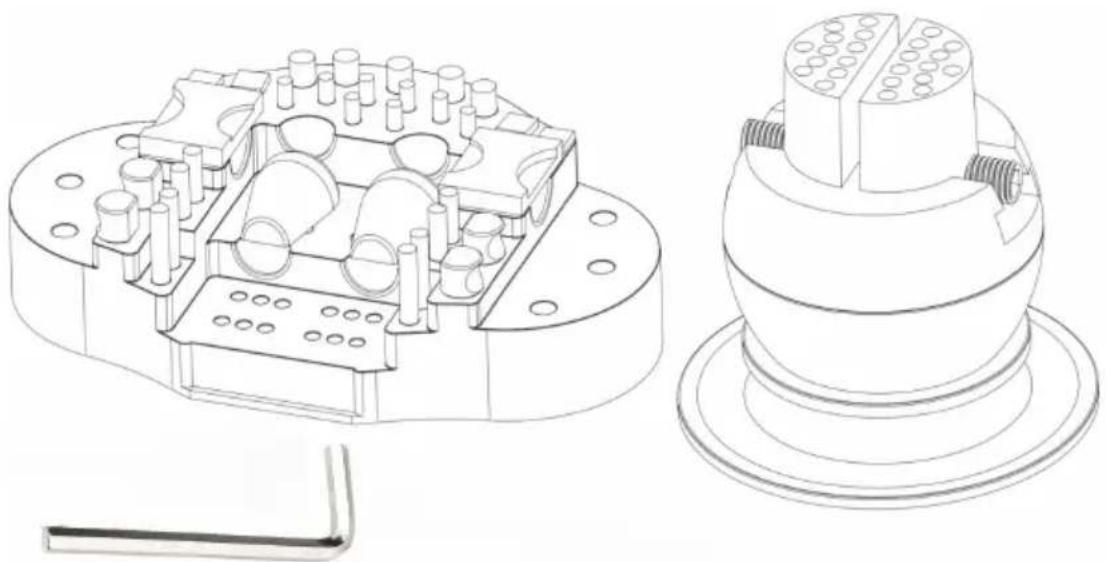

Drehtellerbasis für Mikroskoparbeiten · DZQ-616-V2

Um die Drehtischbasis zu verwenden, verriegeln Sie den Schraubstock, indem Sie die Drehspannschraube festziehen, bis sich die Kugel nicht mehr dreht. Der Drehteller wird nun zu Ihrer Rotationseinheit, sodass Sie den Drehpunkt des Werkstücks in das Sichtfeld des Mikroskops verschieben können. Richten Sie die Mitte des Drehtellers auf die Mitte der Mikroskopansicht aus (ABB. 4). Ändern Sie die Arbeitsansicht, indem Sie den Schraubstock neu positionieren.

Gewindestift-Ersatzsatz · DZQ-627

(Nicht gezeigt). Inklusive Backenschraube, Links- und Rechtsgewindestiften, O-Ringen und einer Tube Fett.

Mit einer Vielzahl von Stiften, die auf die Oberbackenplatten von Very Block passen, können Benutzer jetzt Probleme mit der Werkstückhaltung sofort lösen und schneller mit der Arbeit beginnen. Beinhaltet 8 kleine Stifte, 4 flache, quadratische Stifte, 2 rechteckige Stifte mit eingelassener Kurve, 4 dicke, runde Stifte, 8 gummibeschichtete Stifte und 2 mit Leder überzogene Ringklemmstifte mit geformter Basis.

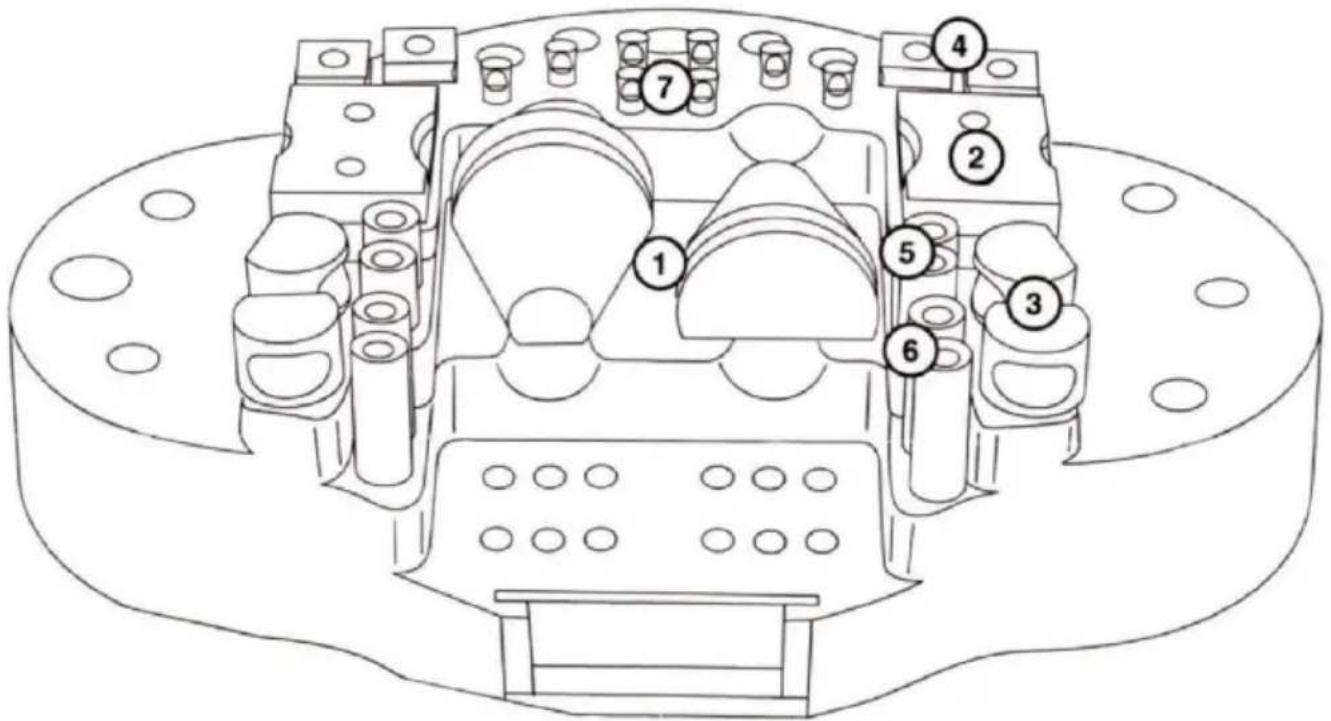

TEIL	BESCHREIBUNG	Menge
1	Ringklemmenbaugruppe	2
2	Montage der Befestigungsplatte Nr. 2	2
3	Montage der Befestigungsplatte Nr. 3	4
4	Montage der Befestigungsplatte Nr. 4	4
5	Befestigungsstift Nr. 5 Montage (kurz)	4
6	Befestigungsstift Nr. 6 Baugruppe (lang)	4
7	Geformter kompletter Befestigungsstift Nr7	8

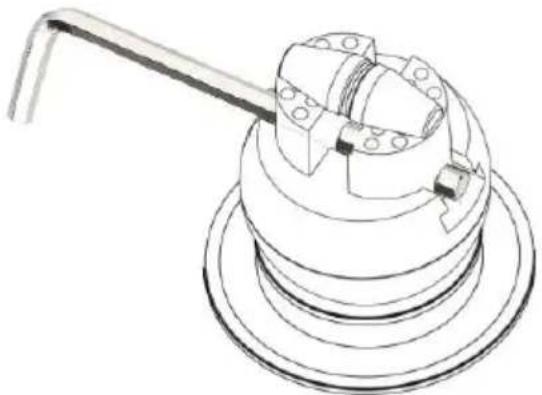

Ringklemmenbaugruppe

Das Leder trägt dazu bei, Gegenstände wie Ringe, Gold usw. vor Beschädigungen zu schützen.

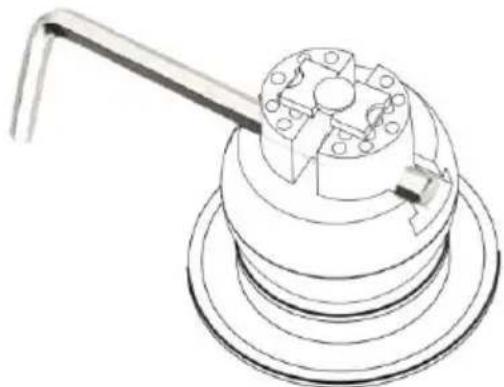

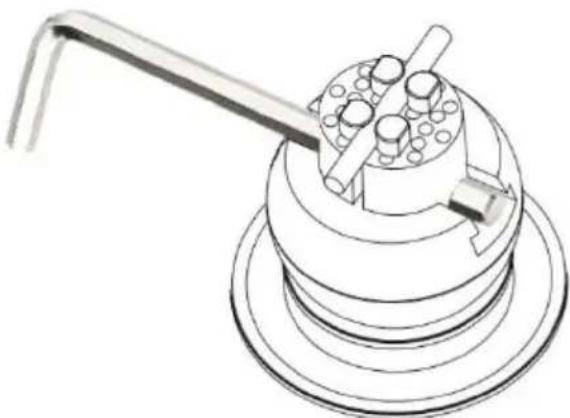

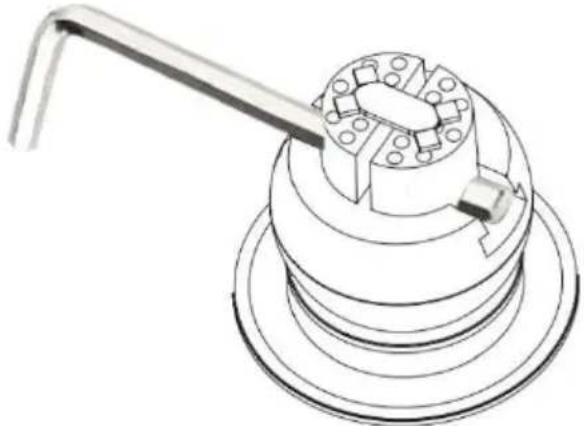

Lange und kurze Stifte

Diese Stifte sind außerdem mit kleinen Gummistücken versehen, die ebenfalls zum Schutz Ihrer Arbeit beitragen. Die langen Stifte dienen zum Schutz dicker Teile.

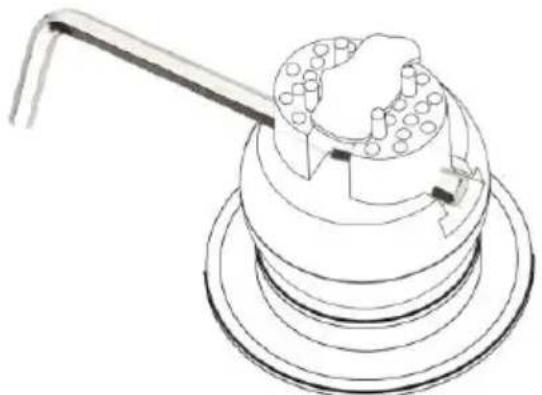

Diese Stifte helfen dabei, etwas in einer seltsamen Form zu halten, also nicht ein typisches Quadrat oder Kreis. Platzieren Sie sie an mehreren Stellen auf diesen Platten.

Diese Stiftplatten haben kleine Aussparungen für runde und quadratische Stücke und eignen sich perfekt für Münzen oder Ringe mit kleineren Kreisen.

Diese Platten haben Vertiefungen am Rand und eine gerade Seite. Arbeiten Sie an der geraden Seite oder verwenden Sie die Seite mit den Vertiefungen, um Platten aufzufangen.

Dies ist eine gute Option für die Arbeit an zylindrischen Dingen, wie etwa einem Stift oder einem Schreiber, oder für alles, was klein, rund und zylindrisch ist.

Technischer Support und E-Garantie-Zertifikat
