Producttype	Multidirectionele stereomicroscoop
Merk	Vevor
Model	JH-1B
Oculairvergroting	10X
Objectiefvergrotingbereik	0,7X - 4,5X
Totale vergroting	7X - 45X
Interpupillaire afstand	50 - 75 mm
Werkafstand	0 - 400 mm
Montagediameter objectief	Φ77 ± 0,5 mm
Verlichting	LED-lichtring, ingang DC 5V (USB)
Verlichtingsvoeding	USB 5V
Inbegrepen accessoires	3-inch kogelklem, klembasis, set spanbekken, 2 oculairs, 2 objectieven, oogbeschermingen, stofkap, sleutels, bouten
Kleur	Zwart
Voornaamste materiaal	Metaal en plastic
Onderhoud	Reinigen met een zachte doek; vermijd vocht, stof en schokken
Veiligheid	Gebruik beschermingsmiddelen; buiten bereik van kinderen houden
Reserveonderdelen beschikbaar	Vervangingssets voor klem (DZQ-627, DZQ-628), vergrendelpen (DZQ-046)
Conformiteit	FCC Deel 15, Europese richtlijn 2012/19/EU (AEEA)

Veelgestelde vragen - JH-1B Vevor

Hoe stel ik de scherpstelling in op de Vevor JH-1B microscoop?

Gebruik de scherpstelknop (D op het schema) om scherp te stellen. Draai totdat u een scherp beeld krijgt. Het wordt aanbevolen om te beginnen met de dioptrieverstelling op nul, en dan aan te passen met het rechter oculair voordat u naar het linker oculair gaat.

Wat is de maximale vergroting van de JH-1B?

De maximale totale vergroting is 45X, door combinatie van het 10X oculair en het instelbare objectief van 0,7X tot 4,5X.

Hoe installeer ik de microscoopstandaard?

Bevestig de basis van de standaard op een stabiele werkbank met de meegeleverde bouten. Voor houten oppervlakken, boor gaten van 1/8 inch diep en gebruik de 1-1/2 inch schroeven. Voor metalen oppervlakken, gebruik 10-32 platte kopbouten met moeren. Steek de microscoop in de ring en draai de drie vleugelschroeven vast.

Hoe reinig en onderhoud ik de microscoop?

Gebruik een zachte, pluisvrije doek om de lenzen en het lichaam te reinigen. Vermijd overmatig vocht en stof. Berg de microscoop op met de meegeleverde stofkap. Controleer regelmatig de stelschroeven en smeer de bewegende delen indien nodig.

Wat is de werkafstand van de microscoop?

De werkafstand is 0 tot 400 mm afhankelijk van de positie van de arm en het gebruikte objectief. Voor een helder beeld wordt een afstand van ongeveer 165 mm aanbevolen.

Hoe stel ik de interpupillaire afstand in?

Draai de prismakast in de richting van de pijl totdat het beeld comfortabel is voor uw ogen. Het instelbereik is 50 tot 75 mm.

Wordt de JH-1B microscoop geleverd met verlichting?

Ja, hij is uitgerust met een LED-lichtring gevoed via USB (DC 5V). Sluit hem aan op een standaard USB-poort om het licht in te schakelen.

Wat moet ik doen als het beeld onscherp blijft ondanks het scherpstellen?

Controleer eerst of de dioptrieringen correct zijn ingesteld. Stel de zoom in op maximaal, scherp met het rechter oculair en pas vervolgens de linker dioptriering aan. Zorg dat de werkafstand geschikt is en het monster goed verlicht is.

Welke accessoires zitten in de doos van de JH-1B?

De JH-1B bevat: de microscoopkop, 2 oculairs, 2 objectieven, een LED-lichtring, een 3-inch kogelklem, een klembasis, een set spanbekken, een veersteun, een hoofdsteun, oogbeschermingen, een stofkap, montagebouten en -sleutels, en de gebruikershandleiding.

Hoe vervang ik de bekken van de kogelklem?

Open de bekken maximaal tot ze loskomen. Zoek de schroefdraadpen gemarkeerd met 'L' voor de linkerkant. Vervang de bekken door de set DZQ-627. Smeer de O-ringen en schroeven voor installatie. Zorg dat beide bekken tegelijk in het midden samenkomen.

GEBRUIKSAANWIJZING JH-1B Vevor

OPMERKING: Het daadwerkelijke product dat u ontvangt, bepaalt de uitstraling.

Waarschuwing - Om het risico op letsel te verminderen, moet gebruiker de handleiding zorgvuldig lezen.

JUISTE VERWIJDERING Dit product valt onder de bepalingen van de Europese Richtlij 2012/19/EU. Het symbool met een doorgestreepte afvalcontaine geeft aan dat het product in de Europese Unie een aparte afvalinzameling vereist. Dit geldt voor het product en alle acodie met dit symbool zijn gemarkeerd. Producten die als zodar gemarkeerd, mogen niet bij het normale huisvuil worden weggegooid, maar moeten worden ingeleverd bij een inzamelp voor recycling van elektrische en elektronische apparaten.

WAARSCHUWING!

1. Gebruik het product alleen na training.
2. Draag de noodzakelijke persoonlijke beschermingsmiddelen, zoals beschermende handschoenen tijdens gebruik.
3. Zorg ervoor dat de werkruimte tijdens het gebruik schoon, droog en goed geventileerd blijft.
4. Buiten het bereik van kinderen houden en vóór gebruik deze handleiding in detail lezen.

FCC-informatie

LET OP: Wijzigingen of aanpassingen die niet uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken!

Dit apparaat voldoet aan Deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden:

1) Dit product kan schadelijke interferentie veroorzaken. 2) Dit product moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.

WAARSCHUWING: Wijzigingen of aanpassingen aan dit product die niet

uitdrukkelijk zijn goedgekeurd door de partij die verantwoordelijk is voor naleving kunnen de bevoegdheid van de gebruiker om het product te bedienen ongeldig maken.

Opmerking: Dit product is getest en voldoet aan de limieten voor een digitaal apparaat van Klasse B, overeenkomstig Deel 15 van de FCC-regels. Deze limieten zijn bedoeld om redelijke bescherming te bieden tegen schadelijke interferentie in een residentiële installatie.

Dit product genereert, gebruikt en kan radiofrequentie-energie uitstralen, en als het niet wordt geïnstalleerd en gebruikt in overeenstemming met de instructies kan het schadelijke interferentie aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen interferentie zal optreden in een bepaalde installatie. Als dit product schadelijke interferentie veroorzaakt aan radio- of

televisieontvangst, wat kan worden vastgesteld door het product uit en weer in te schakelen, wordt de gebruiker aangeraden te proberen de interferentie te corrigeren door een of meer van de volgende maatregelen.

• Heroriënteer of verplaats de ontvangstantenne.
• Vergroot de afstand tussen het product en de ontvanger.
• Sluit het product aan op een stopcontact op een ander circuit dan dat waar de ontvanger op is aangesloten.
• Raadpleeg de dealer of een ervaren radio-/tv-technicus voor hulp.

BEWAAR DEZE INSTRUCTIES

MODEL EN PARAMETERS

Model	JH-1A	JH-1B
Vergroting van oculair	10X	10X
Vergroting van doelstelling	0,7X-4,5X	0,7X-4,5X
Totale vergroting	7X-45X	7X-45X
Interpupillair bereik	50-75 mm	50-75 mm
Lensbevestigingsgat	Φ77±0,5 mm	Φ77±0,5 mm
Werkafstand	0-400 mm	0-400 mm
Led-ringlicht	Ingang: DC5V (USB)	Ingang: DC5V (USB)
3 inch balschroef	X	√
Kogelschroefbasis	X	√ ( Kunststof )
Klemkopset	X	√
Kleur	Zwart

OPMERKING: Raadpleeg het model dat u hebt gekocht om de parameters te bepalen.

STRUCTUURDIAGRAM

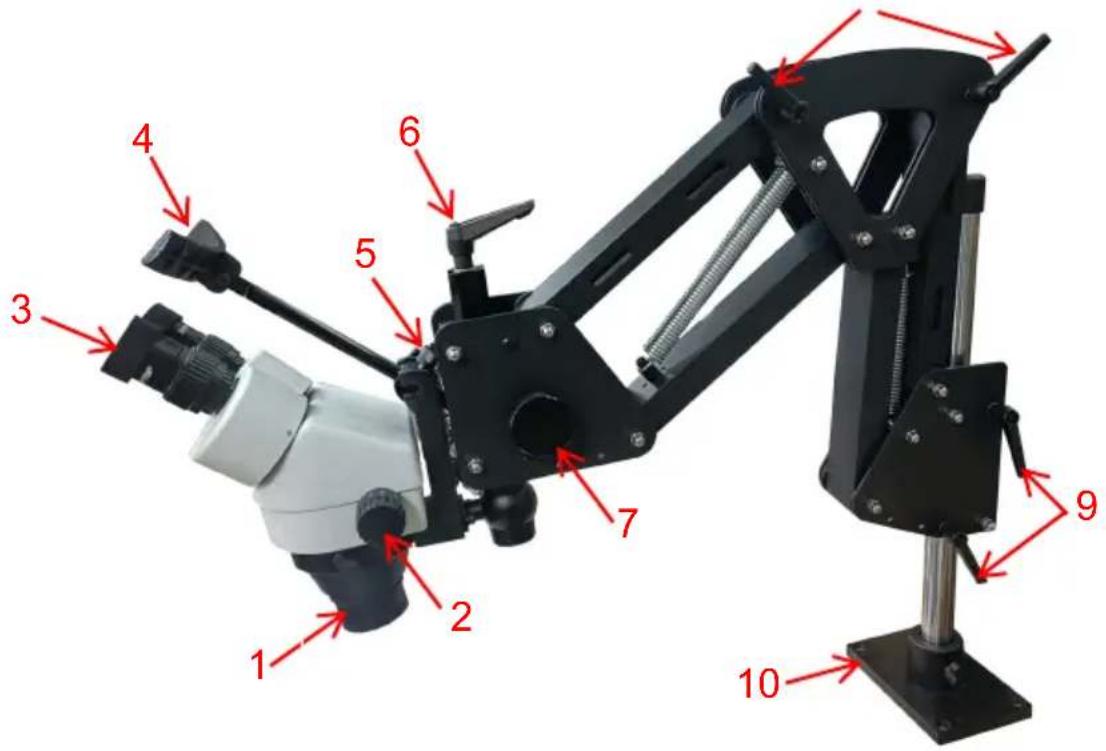

1. Objectieflens 2. Objectieve vergrotingsaanpassing 3. Oculair 4. Hoofdsteun 5. Hoofdsteunverstelling 6. Objectlens hoekaanpassing

1. 7. Aanpassing van de brandpuntsafstand 8. Aanpassing van de ondersteuningsextensie 9. Hoogteregeling
2. Basis

ONDERDELENLIJST

Afbeelding	Artikel/aantal		Afbeelding	Artikel/aantal
	Microscoopkop x 1			Veerbeugel x1
	Microscoophouder x1			Hoofdsteun x1
	Oculair x2			Objectieflens x2
	LED-ringlicht x1			Sleutel x1(Alleen JH-1B heeft het.)
	Oogschild x2			Stofkap x1
	Bouten x4( Om de basisplaat op het bureau te bevestigen )			Dopmoer x1(Meerdere, gebruikt ter vervanging)
	Bouten x4 ( om de basisplaat op het houten bureau te bevestigen )			8 mm sleutel x 1
	3 inch balschroef x(Alleen JH-1B heeft het.)			Kogelschroefbasis x1(Alleen JH-1B heeft het.)
	Klemkopset x1(Alleen JH-1B heeft het.)			Gebruikershandleiding x1

INSTALLATIE

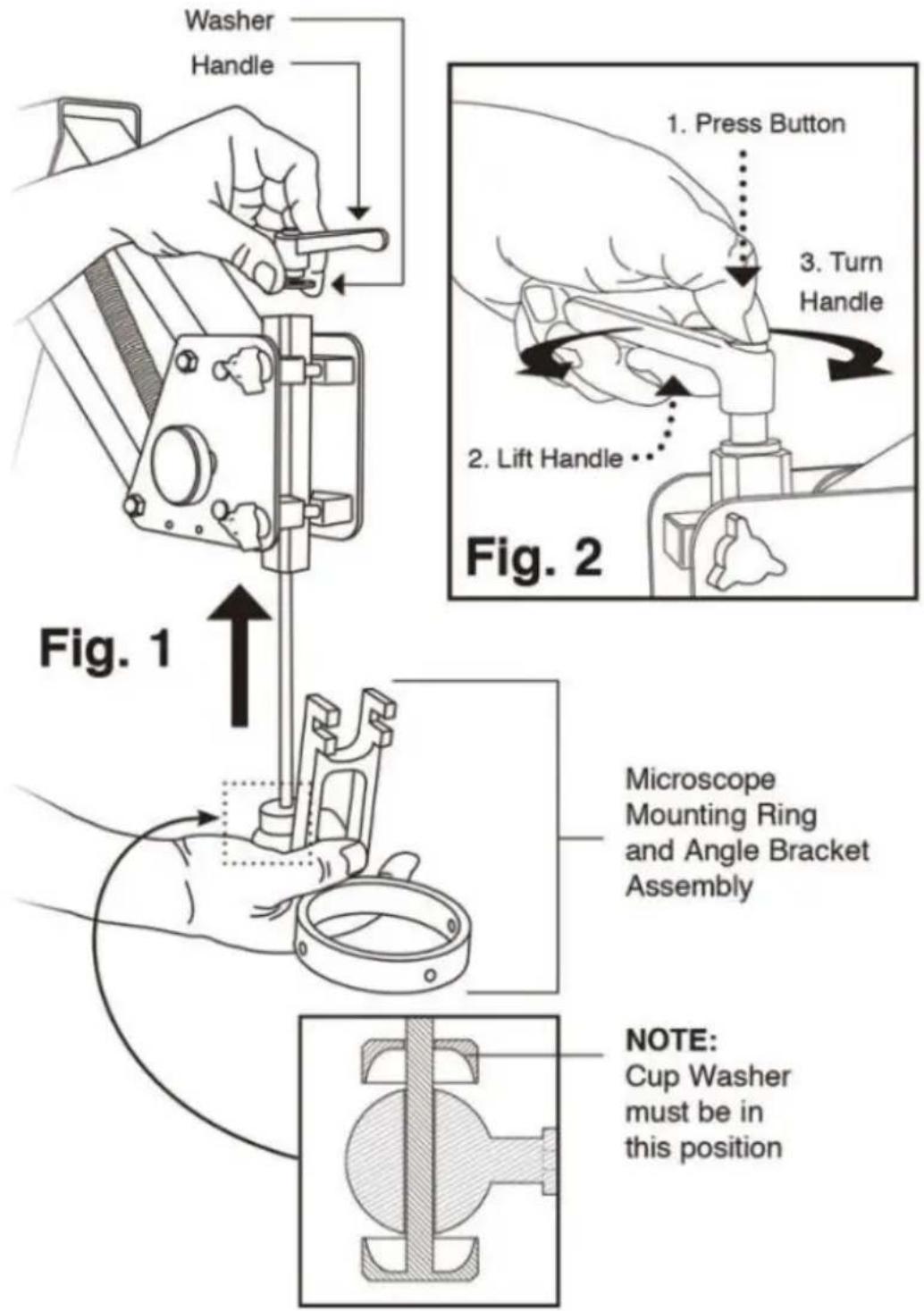

2. Installeer de ring/beugelconstructie

·(Figuur 1) Steek de staaf in de onderkant van de montagepaal en bevestig vervolgens de handgreep.

·Zorg ervoor dat de wasmachine onder het handvat zit.

-Plaats de handgreep weg van de standaardarm door de handgreep op te tillen terwijl u de middelste knop ingedrukt houdt.

(Fig. 2) Hierdoor wordt de handgreep niet losgemaakt. Om de standaard aan uw werkbank te bevestigen, zie het sjabloon voor de basis van de

microscoopstandaard (pagina 3). Het microscooplichaam wordt in de ring geplaatst en wordt vastgezet met drie meegeleverde duimschroeven.

8. Hoofdsteun installeren

Bevestig na het installeren van de microscoop de hoofdsteun

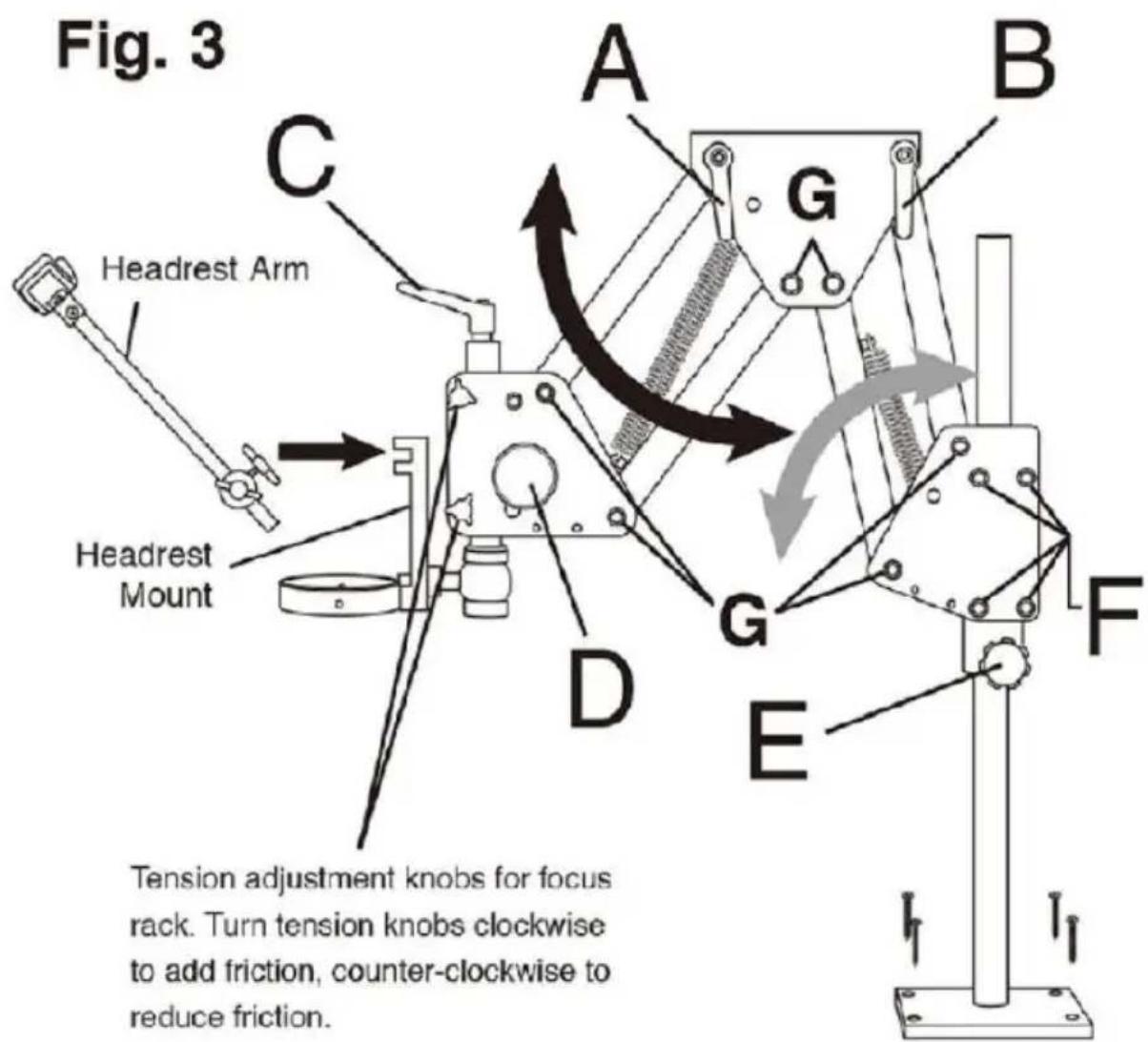

(Afb.3) Zorg ervoor dat de witte nylon sluitring zich tussen de T-knop en de bevestiging van de hoofdsteun bevindt. Pas de hoek aan met de T-knop aan de zijkant; pas de diepte aan met de bovenste T-knop. Het voorhoofduiteinde kan ook worden aangepast.

9. Installatie en bediening

Nadat de standaard aan het werkblad is bevestigd, zijn er veel mogelijkheden voor aanpassingen om aan uw behoeften te voldoen. Draai de spanningsknop

met de klok mee om wrijving toe te voegen, tegen de klok in om wrijving te verminderen.

A. Bediening voorarm. Spanknop. D. Past de focus aan. Spanningsknop. E. Vergrendelt de armhoogte op de standaardstang. F. Controleert de weerstand van de armzwaai. G. Draai vast voor extra armstijfheid.

B. Controleert wrijving tijdens beweging van de achterarm. Spanningsknop.

C. Regelt de hoek van de microscoop op de draaikogel. Draai los om aan te passen.

10. Voor houten banken

Bepaal waar u de microscoopstandaard op uw werkblad wilt plaatsen. Zorg ervoor dat er voldoende "bereik" is, zodat de microscoop zich boven uw werk bevindt. Gebruik het onderstaande sjabloon en plak deze precies vast op de plaats waar de basis zal komen. Met een centerpons of priem markeert u de middelpunten van de schroefgaten door het papier en in het werkblad. Verwijder het sjabloon en boor een startgat voor de schroeven met een boor van 1/8 inch. Boor alle gaten iets meer dan 2,5 cm diep. Houd de boor zo haaks mogelijk op het oppervlak. Bevestig de standaard aan de bank met de 1-1/2" houtschroeven die in de verpakking zijn meegeleverd. Zorg ervoor dat u de schroeven zo vastdraait dat de koppen strak tegen de metalen basis rusten. Heeft u problemen met het plaatsen van de schroeven? Waarschijnlijk heeft u de gaten niet diep genoeg geboord.

11. Voor metalen bovenbanken

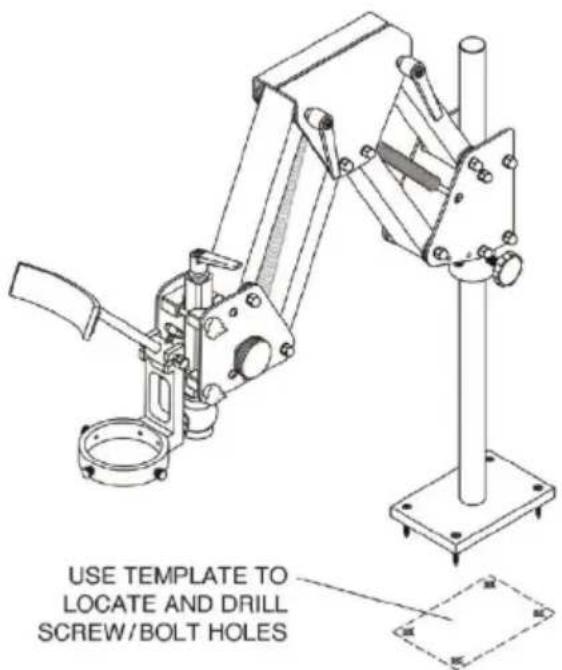

Het is raadzaam om 10-32 bouten met platte kop te gebruiken (niet meegeleverd) met een lengte die ongeveer 1/2" langer is dan de dikte van uw werkblad. Gebruik het onderstaande sjabloon zoals hierboven beschreven om de middelpunten te lokaliseren en boor 1/4" gaten door de bank boven. Schroef de standaard vast met ringen en moeren aan de onderkant. Als het werkblad is gemaakt van plaatstaal met een lichtgewicht substraat, raden we aan om aan de onderkant een plank of metalen plaat toe te voegen voor extra stevigheid.

7) Draai de zoomregelknop naar de maximale vergroting. 8) Draai de dioptrie-instelringen naar nul. 9) Observeer het preparaat door het rechter oculair en maak het beeld helder door aan de scherpstelknop te draaien.

Afb.4 5) Draai de zoomregelknop naar de minimale vergroting.

10) Observeer het preparaat door het rechter oculair en maak het beeld helder door aan de rechter dioptrie-instelring② te draaien. (Fig.3) 11) Voer stap (1), (3), (4) en (5) opnieuw uit totdat de rechter afstelring zich bevindt meer nauwkeurig. 12) Voer stap (4) uit en maak het beeld duidelijk wat wordt waargenomen door het linker oculair door aan de linker dioptrie-instelring① te draaien. (Fig.4)

OPMERKING:

1. De gebruiker kan de hoogteafstand tussen de microscoop en het object aanpassen tot ongeveer 165 mm om een beter helder beeld te krijgen. (Als het niet duidelijk is, pas dan de hoogte aan volgens uw vergrotingsbehoefte.) 4. Installeer de oogschermen voor oogcomfort.

13. Pas de oogafstand aan

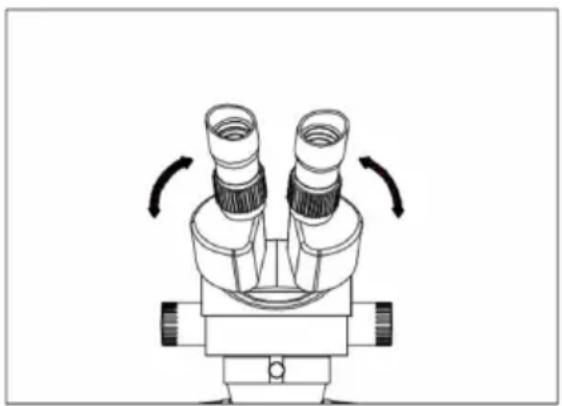

Pas de prismabehuizing aan in de richting van de pijlpunt van Fig.5 totdat de observatie comfortabel is.

1. Plaats na gebruik van de microscoop een stofkap.
2. Controleer regelmatig de stelschroeven.
3. Houd de omgeving rond de microscoop vrij van vocht, stof en zorg voor ventilatie.

Vervanging van draad van bankschroef · DZQ-627 en DZQ-628

Als u de kaken te strak aandraait, ontstaat er slijtage en schade aan de schroefdraad. Als de kaken loskomen, vervang ze dan door set DZQ-627.

Verwijder de kaken door ze zo wijd mogelijk te openen totdat ze loskomen van het uiteinde van de kaakschroef (FIG.1). De draadpin van de kaak bevindt zich aan de onderkant van elke kaak. OPMERKING: Voordat u de pinnen verwijdert, ziet u de "L" op. Dit is de linkse draadpen en moet door dezelfde worden vervangen. Breng een kleine hoeveelheid vet (meegeleverd in de set) aan op de O-ring en de bekschroef voordat u deze installeert. Til de bekschroef uit het juk waarin deze draait en plaats deze terug. Let op aan welke kant de linkse draad zit. Smeer de draden en het juk goed in.

Nu het moeilijkste deel: u moet de schroefdraad van de kaken tegelijkertijd starten wanneer u ze vervangt (FIG. 2). Houd elke kaak op zijn plaats en draai aan de kaakschroef om ze te sluiten. Een groot elastiekje of een tweede persoon is handig om de kaakschroef te helpen draaien terwijl u de kaken tegen de draad houdt. Als de kaken niet tegelijkertijd in het midden samenkomen, verwijder ze dan en probeer de draden tegelijkertijd opnieuw te starten.

Vervanging van rotatieslot

De LOCK- of DRAG-PIN is aan veel slijtage onderhevig en moet na langdurig gebruik mogelijk worden vervangen. Verwijder eenvoudig de

kogelwartelspanschroef met de inbussleutel. De veer en de borgpen moeten volgen (FIG. 3). Als dit niet het geval is, draait u de kogel totdat deze eruit komt. Vervang de borgpen (DZQ-046), de veer en de spanschroef.

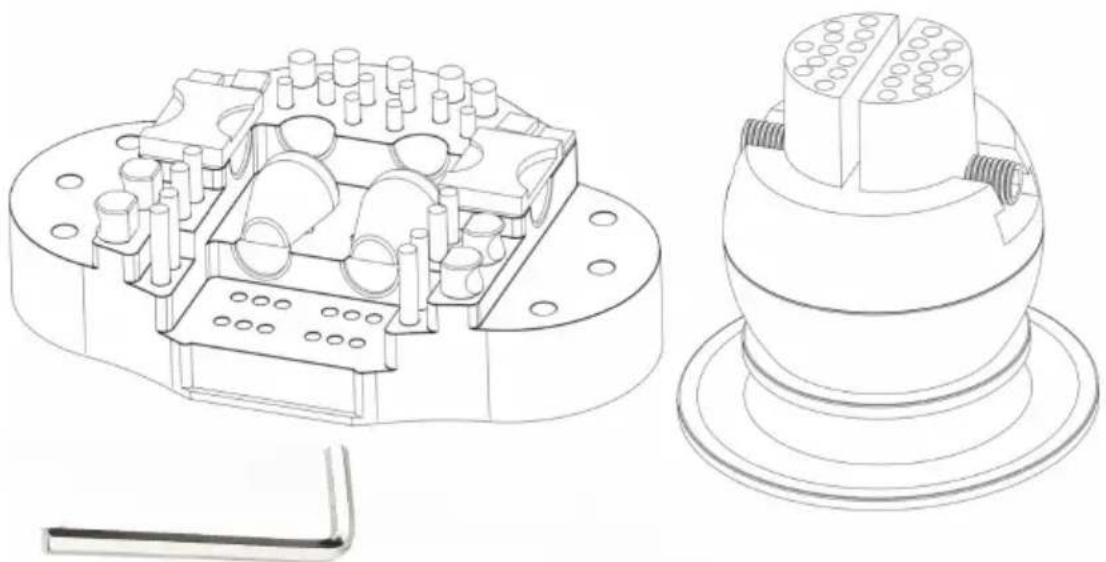

Draaitafelbasis voor microscoopwerk · DZQ-616-V2

Om de draaitafelbasis te gebruiken, vergrendelt u de bankschroef door de draaispanschroef aan te draaien totdat de bal niet meer wil draaien. De draaitafel wordt nu uw rotatie, waardoor u het rotatiecentrum van het werkstuk kunt aanpassen aan het gezichtsveld van de microscoop. Lijn het midden van de draaitafel uit met het midden van het microscoopbeeld (FIG. 4). Verander de werkaanzichten door de bankschroef te verplaatsen.

Vervangingsset voor draadpennen · DZQ-627

(Niet laten zien). Inclusief kaakschroef, linker- en rechterdraadpennen, O-ringen en tube vet.

Met een verscheidenheid aan pinnen die op de bovenkaakplaten van zeer blokken passen, kunnen gebruikers nu onmiddellijk problemen met het vasthouden van het werk oplossen en sneller aan de slag gaan. Inclusief 8 pinnen, 4 platte vierkante pinnen, 2 rechthoekige ingezette pinnen, 4 dikke ronde ingezette pinnen, 8 met rubber beklede pinnen en 2 met leer beklede ringklempinnen in gegoten basis.

Het leer helpt de dingen te beschermen om te voorkomen dat ze beschadigd raken, zoals ringen, goud, enz. (GEBRUIK DEZE PADS VOOR WAT JE NIET WIL BESCHADIGEN)

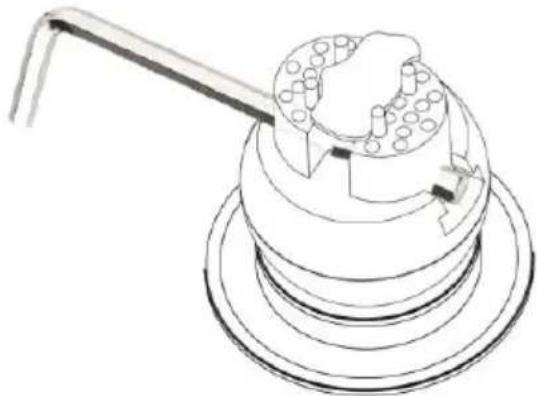

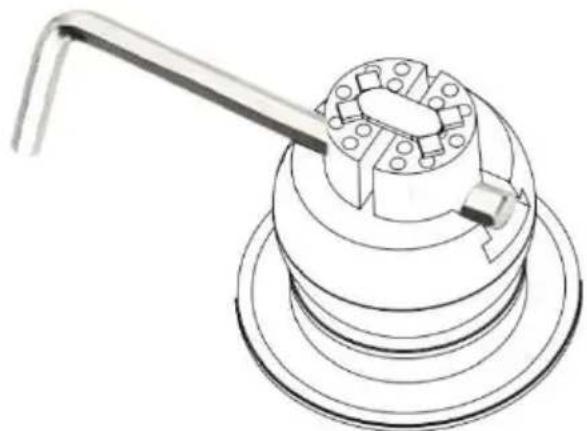

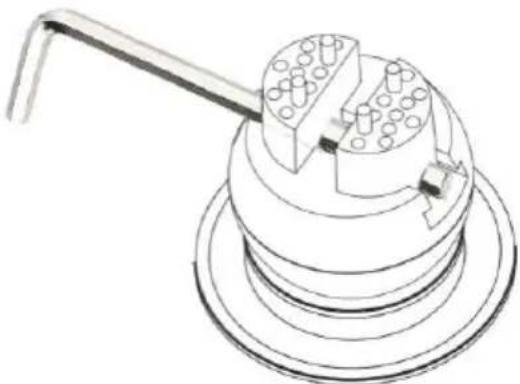

Lange en korte pinnen

Deze pinnen hebben ook kleine rubberen stukjes die u ook zullen helpen uw werk te beschermen. De lange pinnen zijn bedoeld om het dikkere stuk te beschermen.

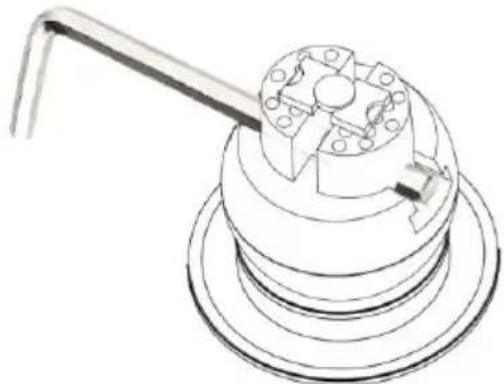

Deze pinnen helpen om iets met een rare vorm vast te houden, of niet een typisch vierkant of cirkel. Plaats ze op meerdere plekken op deze platen.

Deze pinplaten hebben kleine uitsparingen voor ronde en vierkante stukken, waardoor ze perfect zijn voor munten of ringen, alles met een kleinere cirkel.

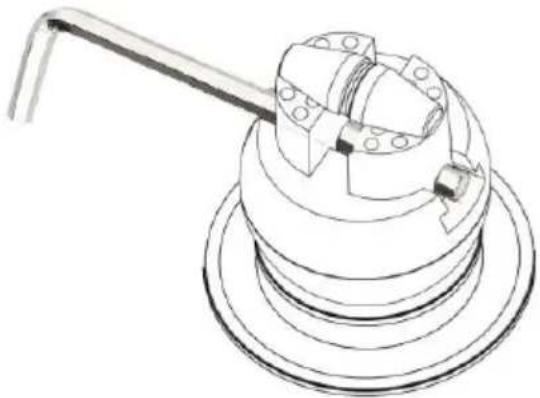

Deze platen hebben uitsparingen langs de rand en hebben ook een rechte kant. Werk aan de rechte kant of gebruik de kant met de uitsparingen om die plaat op te vangen.

Deze is een goede optie voor het werken aan cilindrische dingen, zoals een of een schrijver, of alles is klein, rond cilindrisch, hier zijn ze een goede optie.
