LH55 - Pirografo elettrico Vevor - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo LH55 Vevor in formato PDF.
| Tipo di prodotto | Pirografo elettrico |
| Marca | Vevor |
| Modello | LH55 |
| Alimentazione | 120 V ~ 60 Hz (US) o 220-240 V ~ 50 Hz (UE/AU) |
| Potenza | 70 W |
| Intervallo di temperatura (stilo a riscaldamento interno) | 200 °C - 450 °C |
| Intervallo di temperatura (stilo a filo riscaldante) | Fino a circa 600 °C |
| Tipi di stili inclusi | Stilo a filo riscaldante e stilo a riscaldamento interno |
| Punte intercambiabili | Sì, diverse forme (filo curvo, piatto, appuntito, ecc.) |
| Visualizzazione della temperatura | Schermo digitale |
| Regolazione della temperatura | Manopola sul corpo principale e manopola separata sullo stilo a riscaldamento interno |
| Supporto per stilo | Sì, con spugna di pulizia |
| Classe di protezione | II (doppio isolamento) |
| Conformità | FCC Parte 15, direttiva europea 2012/19/UE (RAEE) |
| Sicurezza | Spegnimento automatico in stand-by, evitare il contatto con la punta calda |
| Pulizia | Utilizzare la spugna blu inumidita per pulire la punta |
| Sostituzione del cavo di alimentazione | Solo da un professionista (fissaggio di tipo Y) |
| Garanzia | Assistenza tecnica e certificato di garanzia elettronico su vevor.com/support |
Domande frequenti - LH55 Vevor
Domande degli utenti su LH55 Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Pirografo elettrico in formato PDF gratuitamente! Trova il tuo manuale LH55 - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. LH55 del marchio Vevor.
MANUALE UTENTE LH55 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.support
MACCHINA PIROGRAFICA
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili da noi rispetto ai principali marchi di alta qualità e non significa necessariamente coprire tutte le categorie di utensili da noi offerte. Ti ricordiamo di verificare con attenzione quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai grandi marchi.
VEVOR®
TOUGH TOOLS, HALF PRICE
MACCHINA PIROGRAFICA
MODELLO: LH55
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali. Si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare il prodotto. VEVOR si riserva la piena interpretazione del manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di non informarvi ulteriormente in caso di aggiornamenti tecnologici o software relativi al nostro prodotto.
 | Avvertenza - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale distruzioni. |
 | SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richie la raccolta differenziata nell'Unione Europea. Questo si applica al prodotto e a tutti accessori contrassegnati da questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere conferiti presso un punto di raccolta per il riciclaggio di apparecchiature elettrichettoniche. |
 | Questo simbolo, posto prima di un'avvertenza sulla sicurezza, indica una sorta di precauzione, avvertimento o pericolo. Ignorare questa avvertenza può causare incidi Seguire sempre le raccomandazioni riportate di seguito per ridurre il rischio di lesio incendi ofolgorazione. |
 | Questo prodotto è di classe di protezione II. Ciò significa che è dotato di isolamento migliorato doppio. |
INFORMAZIONI FCC
ATTENZIONE: Cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!
Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:
1) Questo prodotto potrebbe causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato.
ATTENZIONE: Modifiche o cambiamenti a questo prodotto non sono espressamente approvati dalla parte responsabile della conformità. Ciò potrebbe invalidare l'autorità dell'utente a utilizzare il prodotto.
Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per un dispositivo digitale di Classe
B, ai sensi della Parte 15 delle Norme FCC. Questi limiti sono progettati per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.
Questo prodotto genera, utilizza e può irradiare energia a radiofrequenza e, se non installato e utilizzato secondo le istruzioni, può causare
interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia che
non si verifichino interferenze in una particolare installazione. Se questo prodotto causa
interferenze dannose alla ricezione radiofonica o televisiva, che possono essere determinate
spegnendo e riaccendendo il prodotto, l'utente è incoraggiato a provare a correggere l'
interferenza mediante una o più delle seguenti misure.
Riorientare o riposizionare l'antenna ricevente.
Aumentare la distanza tra il prodotto e il ricevitore.
Collegare il prodotto a una presa su un circuito diverso da quello a cui è collegato il ricevitore.
Per assistenza, rivolgersi al rivenditore o a un tecnico radio/TV esperto.
IMPORTANTI MISURE DI SICUREZZA
AVVERTIMENTO:
- Le avvertenze devono essere seguite attentamente per evitare lesioni al corpo. L'uso improprio può provocare scosse elettriche, incendi, lesioni personali e altri danni:
1) Tenere la macchina scollegata quando la si sposta.
2) Tenere scollegato durante l'installazione degli accessori.
3) Posizionare su una piattaforma piana e stabile e utilizzare in condizioni di ventilazione.
4) Indossare speciali dispositivi di protezione individuale durante l'uso della macchina.
5) Non utilizzare questa macchina in luoghi pericolosi.
6) Utilizzarlo solo quando la macchina funziona correttamente.
7) Non smontare e riparare questa macchina.
8) Non utilizzare una presa CA inadatta.
9) Non toccare la piastra riscaldante quando la macchina è in fase di riscaldamento. 10) Non utilizzare in ambienti umidi o a contatto con l'acqua. Inoltre, non infiltrare liquido nella macchina per evitare incendi o scosse elettriche causati da cortocircuiti. 11) Non utilizzare un alimentatore che non soddisfi la tensione nominale. L'alimentatore che non soddisfa la tensione specificata può causare incendi o scosse elettriche. 12) Assicurarsi che la macchina sia collegata a terra per evitare danni alla persona. 13) Non toccare con le dita la parte rotante o il cuscinetto durante l'uso in caso di lesioni. 14) Se la macchina non viene utilizzata per un lungo periodo, scollegare il cavo di alimentazione dalla presa di corrente. 15) Non utilizzare la macchina durante temporali o fulmini per evitare danni alla macchina. 16) Posizionare la macchina in modo uniforme sul tavolo ignifugo e tenerla lontana da oggetti infiammabili ed esplosivi. 17) Interrompere l'uso se la macchina emette fumo, un odore particolare o diventa rumorosa o in altre condizioni anomale. 18) Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o mancanza di esperienza e conoscenza se sono stati supervisionati o hanno ricevuto istruzioni sull'uso dell'apparecchio in un ambiente sicuro e comprendere i pericoli connessi. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eseguite da bambini senza supervisione. 2. Attacco tipo Y: se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, il suo agente di assistenza o persone parimenti qualificate per evitare pericoli. 3. Per evitare pericoli dovuti al ripristino involontario del dispositivo di protezione termica, questo apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un timer, o collegato a un circuito che viene regolarmente acceso e spento dall'azienda di servizi pubblici. 4. Durante il processo di regolazione della temperatura, si verificherà un leggero ritardo nel display digitale della temperatura, il che è un fenomeno normale, attendere.
CONSERVARE QUESTE ISTRUZIONI
Istruzioni per l'uso della macchina pirografica 55

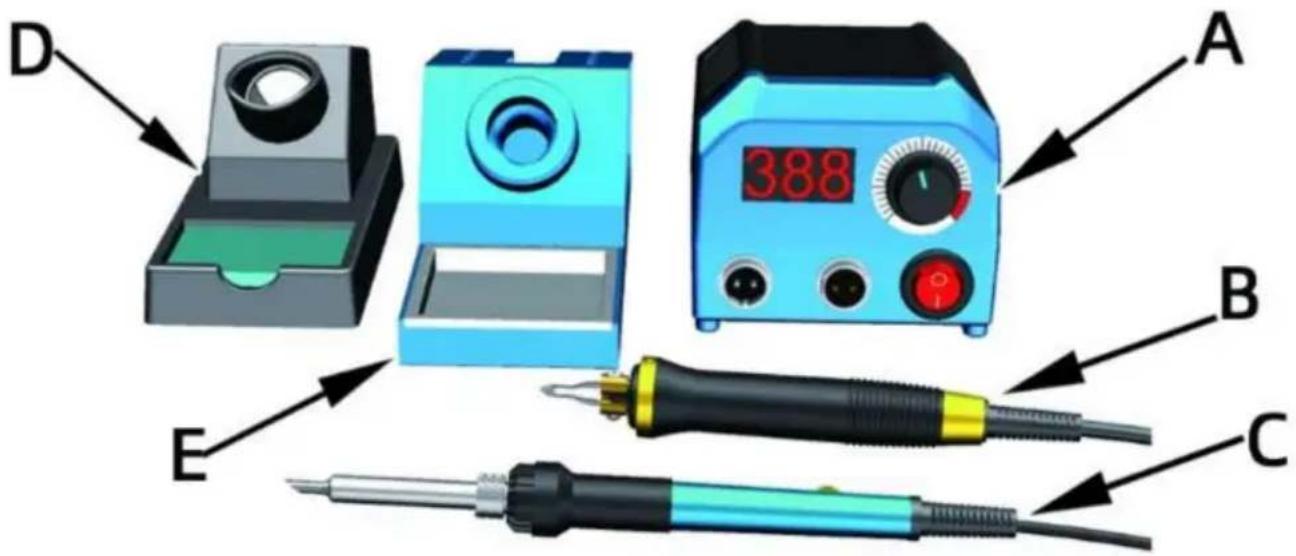

A) Unità principale: per istruzioni dettagliate sull'uso, vedere la seconda pagina. B) Penna a filo riscaldante per pirografia: utilizzata per tracciare linee sottili e piccole aree, pittura fine, pittura di dettaglio; la temperatura si regola tramite la manopola sull'unità principale (A). C) Penna riscaldante interna per pirografia: poiché ha una punta riscaldante interna solida e un volume maggiore, può immagazzinare meglio il calore e avere più energia; è utilizzata per tracciare linee più spesse e grandi superfici. La temperatura si regola tramite la manopola al centro del corpo della penna, regolabile tra 200°C e 450°C. D) Penna a filo riscaldante per pirografia con portapenne speciale. E) Penna riscaldante interna per pirografia con portapenne speciale.
Spugna blu per penna: utilizzata per pulire la punta della penna per il branding. Prima dell'uso, versare acqua satura nella spugna blu; quando la punta della penna è carbonizzata, pulirla passando la penna del pirografo sulla spugna.

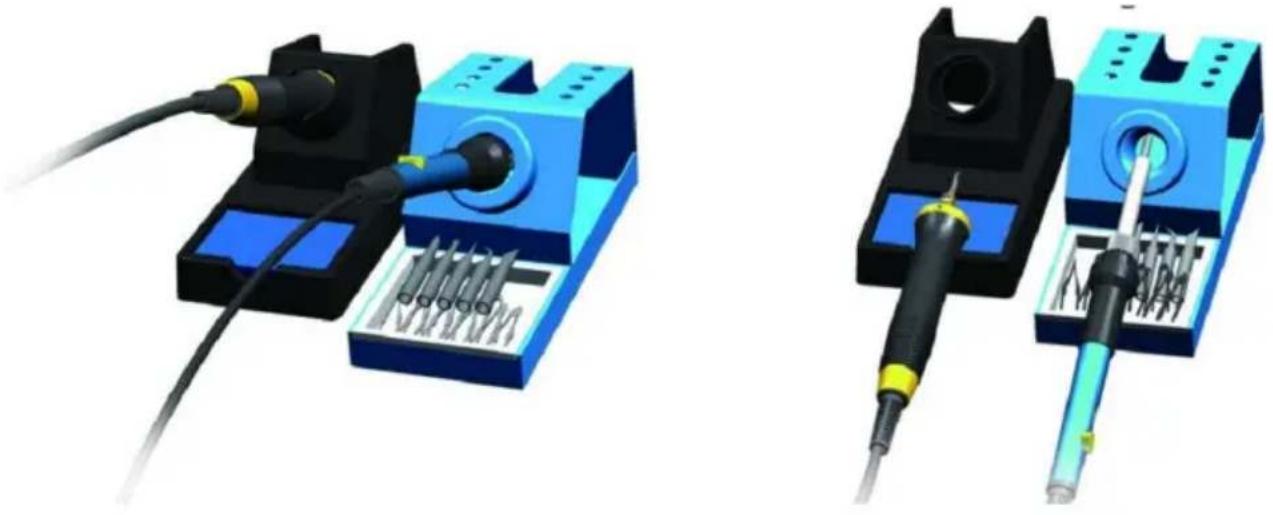

Dimostrazione del posizionamento della penna pirografica:
L'immagine 1 mostra l'effetto del posizionamento della penna quando non è in uso. L'immagine 2 mostra come posizionare la penna per renderne l'uso più comodo.
Il portapenne nero sotto il quadrato serve per mettere la spugna della penna; il supporto di metallo blu sotto il quadrato serve per mettere la punta della penna pirografica.

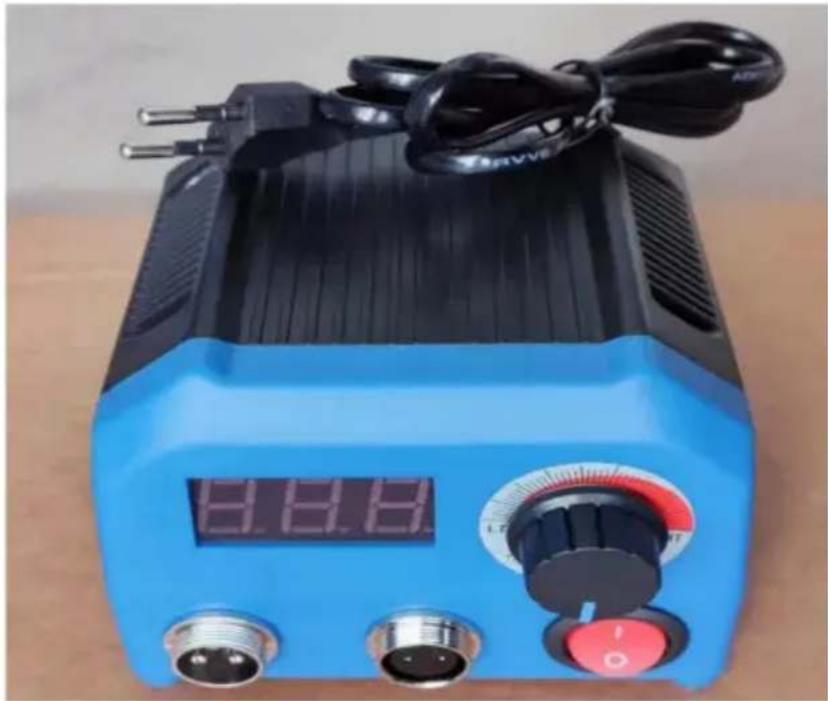

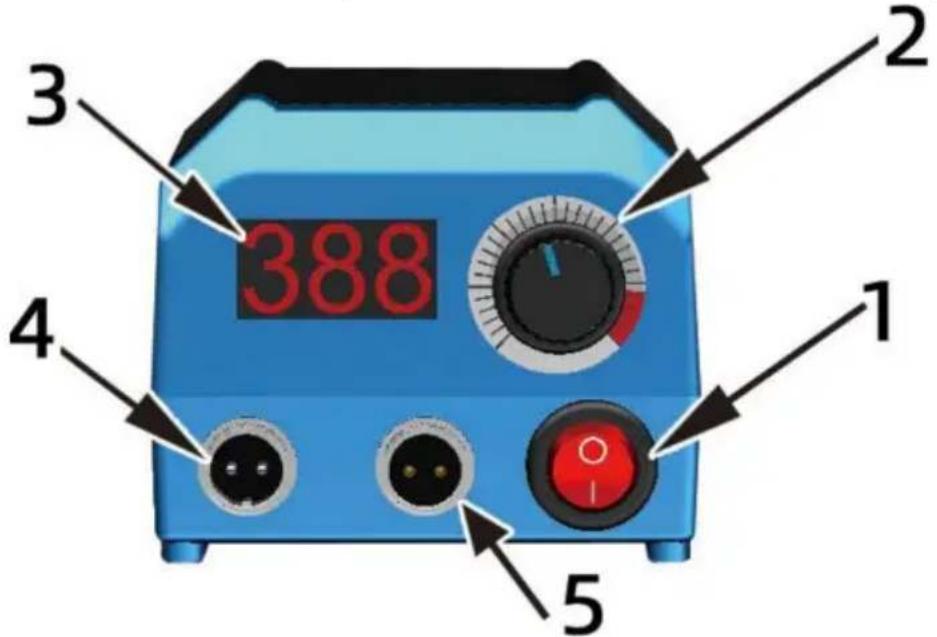

Manuale di istruzioni del pannello dell'unità principale della macchina per pirografia
(1) Interruttore: quando si utilizza, premere il tasto (1); dopo che l'indicatore della temperatura (3) si è illuminato, la macchina è in standby. Se il personale è assente o non si usa, premere il tasto (0) per spegnere l'interruttore, per evitare ustioni e rischi di incendio. (2) Regolatore di temperatura: serve per regolare la temperatura della penna a filo riscaldante sulla presa (4) (non regola la penna riscaldante interna sulla presa (5), che ha una manopola separata sul corpo della penna). La regolazione a bassa temperatura si trova nell'area grigio chiaro; l'area rossa è quella ad alta temperatura, utilizzata principalmente per tracciare linee.
La temperatura della punta della penna pirografica viene regolata lentamente tramite il termostato: prima a circa 600°C, poi gradualmente a un valore inferiore.
temperatura, la temperatura più adatta è compresa tra 300 e 500 gradi Celsius. Il rendering a bassa temperatura nell'intervallo 250-350 gradi Celsius è il più adatto; la temperatura quando si traccia la linea a 350-500 gradi Celsius ha l'effetto migliore. La regolazione della temperatura quando si guarda la punta della penna di pirografia nel materiale leggermente sul colore è la più adatta (diversa densità del materiale, umidità diversa, la temperatura migliore non è la stessa, l'utente dovrebbe essere paziente nel debug). È possibile approfondire il colore e le sfumature attraverso più livelli di sfregamento. Se la temperatura è troppo alta, è difficile riprodurre l'effetto delicato dell'immagine. Quando si traccia la linea, è possibile regolare la temperatura opportunamente alta, secondo la propria situazione, per tracciare linee morbide. Per il marchio, è bene imparare a usare una penna lenta a bassa temperatura; una penna veloce ad alta temperatura produce sfumature irregolari. Quando la penna è rossa, è più difficile usare la temperatura di marchiatura, quindi per marchiare bene la verniciatura, impara prima la marchiatura a bassa temperatura; a bassa temperatura, più lento è il tratto della penna, migliore è l'effetto di marchiatura.
(3) Indicatore della temperatura: l'indicatore della temperatura può illuminarsi per visualizzare i numeri dopo aver acceso l'interruttore e viene visualizzata la temperatura attuale. (4) Penna con filo riscaldante della presa pirografica: è dedicata alla penna con filo riscaldante della pirografia. (5) Penna riscaldante interna della presa pirografica: è dedicata alla penna riscaldante interna della pirografia.
Note sulla macchina pirografica:
(1) Nella punta della penna, premere fino al piede della punta della penna e stringere le viti per evitare un contatto inadeguato tra la punta della penna e i terminali, in modo che la punta della penna non si surriscaldi e i terminali surriscaldati brucino gli accessori. Se la penna non è serrata e il terminale è troppo caldo, deve essere serrato in tempo con un cacciavite. (2) Utilizzare le punte speciali fornite dall'azienda; non scegliere altri materiali per fare il pennino, il che è molto pericoloso, facile da bruciare tutti gli accessori nel movimento e molto facile da folgorare o incendiare.
Installazione corretta della punta della penna pirografica
La punta della penna pirografica non è calda e la temperatura aumenta improvvisamente alta e improvvisamente bassa. Ci sono scintille che provengono dalla punta della penna e
 | della penna. Svitare entrambe le viti sulla penna staccarli dal buco dove si trovano La testa della penna è installata, facilitandone l'inserimento fluido fino in fondo. L'effetto è mostrato nell'immagine sopra. |

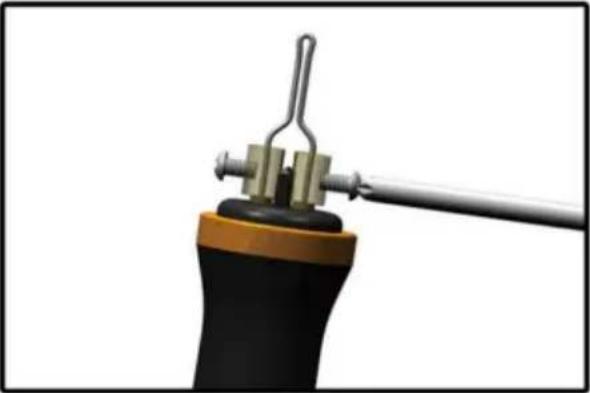

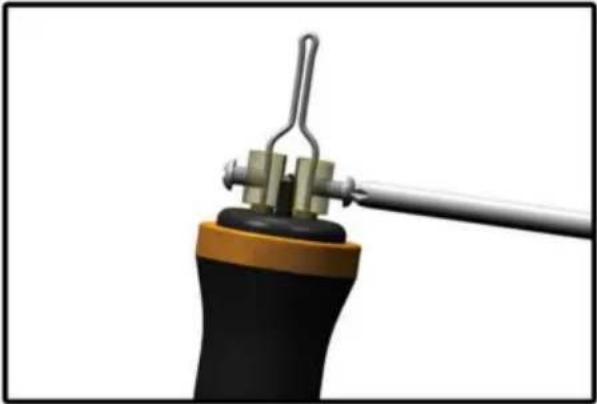

 | L'immagine sopra mostra correttamente l'effetto inserendo i due perni della punta della penna nella parte inferiore del foro all'interno |
 | Infine, stringere le due viti con la coppia di serraggio adeguata, assicurandosi di stringebene. |

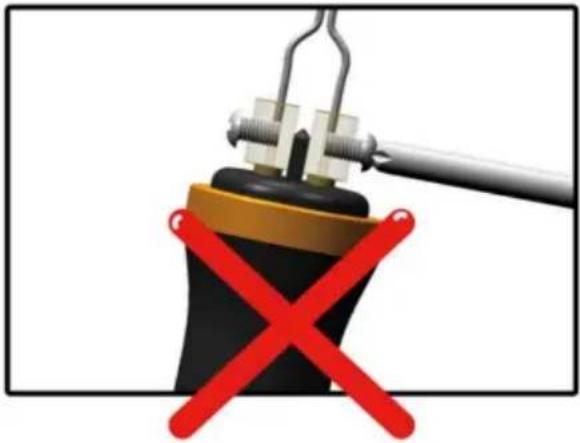

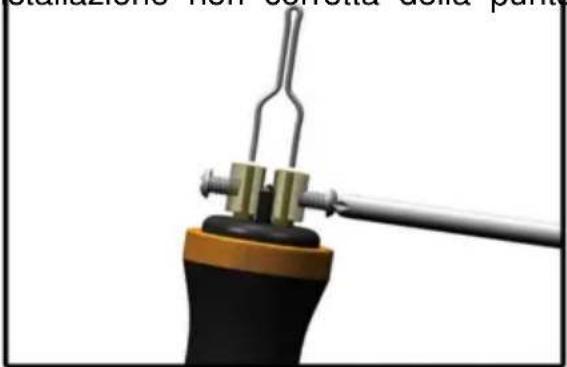

 | La vite non tiene i due perni della punta della penna, errore! La punta della penna non si riscalda correttamente. |
ci sono alcuni sintomi dell'installazione errata della punta della penna, che sono il calore anomalo della punta della penna, la temperatura instabile della punta della penna, le scintille generate dalla punta della penna, il riscaldamento della colonna di rame e il caldo torrido del portapenne.
Installazione corretta della punta della penna pirografica

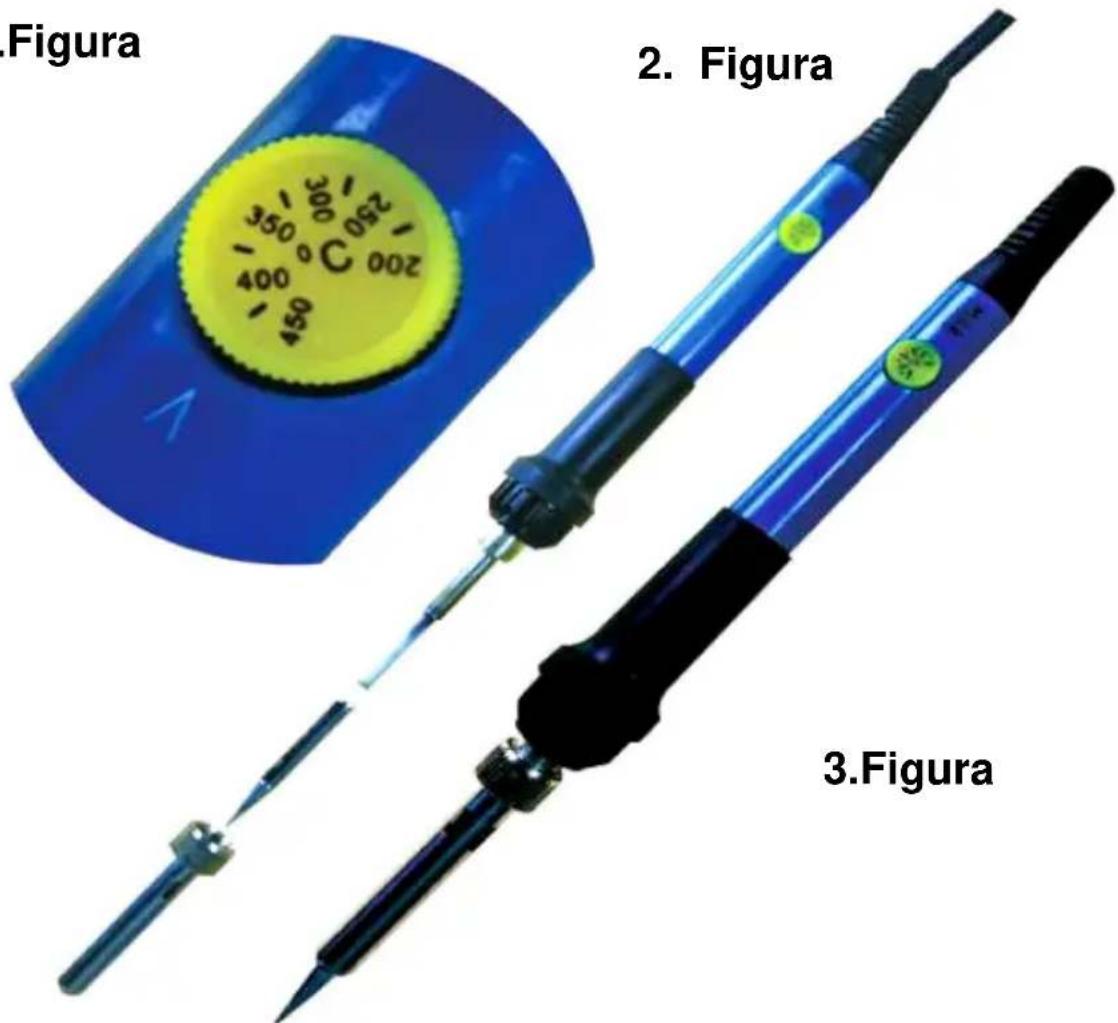

- Figura: La funzione della penna pirografica a riscaldamento interno per regolare la temperatura può essere regolata tramite la manopola del termostato posta al centro del corpo della penna.
La temperatura può essere regolata tra 200 gradi e 450 gradi.
Il numero della temperatura sul termostato corrisponde alla freccia del triangolo.
asta della penna.
- Figura: Diagramma schematico della procedura di installazione della punta della penna.
- Figura: Risultato dell'installazione.
1.Figura

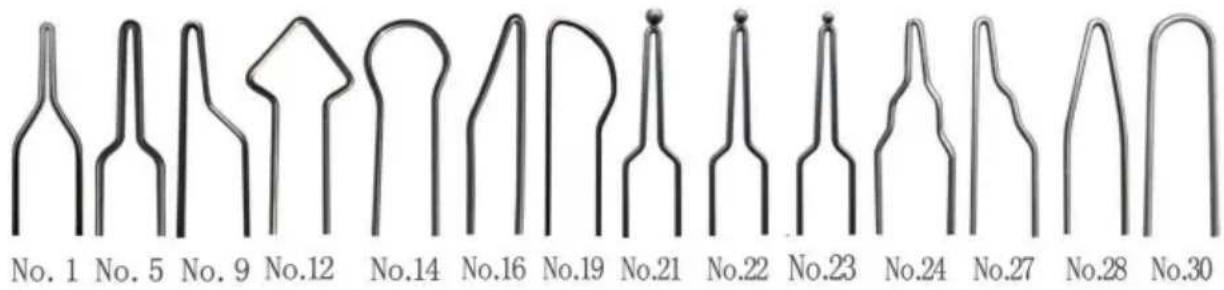

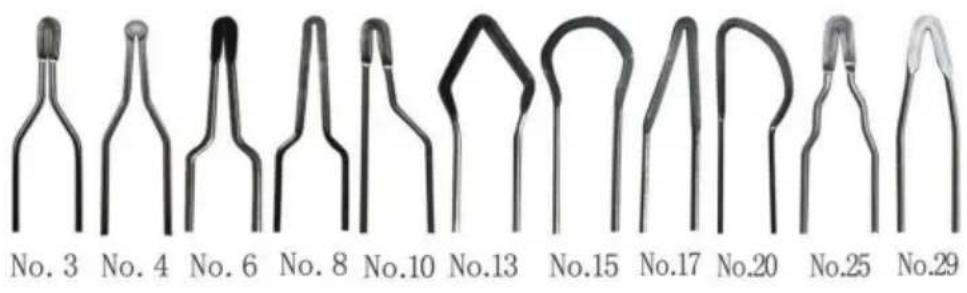

Istruzioni per l'uso della punta del filo pirografo
1) La funzione della punta della penna a filo piegato
Suggerimenti per l'utilizzo di una punta di penna con filo metallico piegato. La funzione principale di una punta di penna piegata è quella di tracciare linee e riprodurre piccole aree di capelli di seta. Quando si tracciano linee, l'indicatore blu sulla manopola di controllo della temperatura punta verso circa 250 °C-350 °C. Muovere lentamente la penna e non troppo velocemente. Osservare i bordi lisci del colore della linea: il colore complessivo dovrebbe essere uniforme e perfetto. Durante il rendering, regolare la
temperatura a circa 220 °C-300 °C e disegnare linee sottili a una temperatura di circa 250 °C-350 °C.
2) Introduzione alla funzione della testa della penna con filo metallico di forma piatta e appuntita
Suggerimenti per l'uso di punte di penne a punta in filo metallico: le punte di penne a punta sono ideali per disegnare linee sottili e riprodurre dettagli fini. La temperatura per disegnare linee sottili è di 220-250 °C, mentre quella per riprodurre dettagli fini è di
220-230°C. Durante il rendering, è meglio osservare il leggero cambiamento di colore sulla zucca e sulla tavola di legno, e gradualmente intensificare il colore in modo che il
colore sia delicato e intenso. La resa dei colori scuri è migliore a circa 300°C.
3) Introduzione alla funzione della punta della penna piatta
La testa della penna in filo metallico piatto è utilizzata principalmente per il rendering piatto e il disegno lineare laterale. La temperatura per il rendering piatto è di circa 220°C-290°C per
colori chiari e 300°C-400°C per i colori scuri.
Riepilogo: La temperatura della testa della penna introdotta in precedenza non dovrebbe essere troppo dogmatica e rigida. A seconda della densità, dell'umidità e della durezza del materiale utilizzato per la saldatura, la temperatura richiesta può variare. È possibile imparare dall'esperimento e adattarla in modo flessibile per trovare la temperatura più adatta. Che si tratti di scrittura, ricalco o rendering, se si desiderano buoni risultati, è preferibile utilizzare la penna lentamente a basse temperature per approfondire strato dopo strato. Non utilizzare mai una penna rapidamente ad alte temperature. È difficile vedere opere con linee irregolari, colori di rendering irregolari, profondità irregolare, immagini ruvide e poco delicate.
Suggerimenti per l'utilizzo delle punte delle penne (picografia)

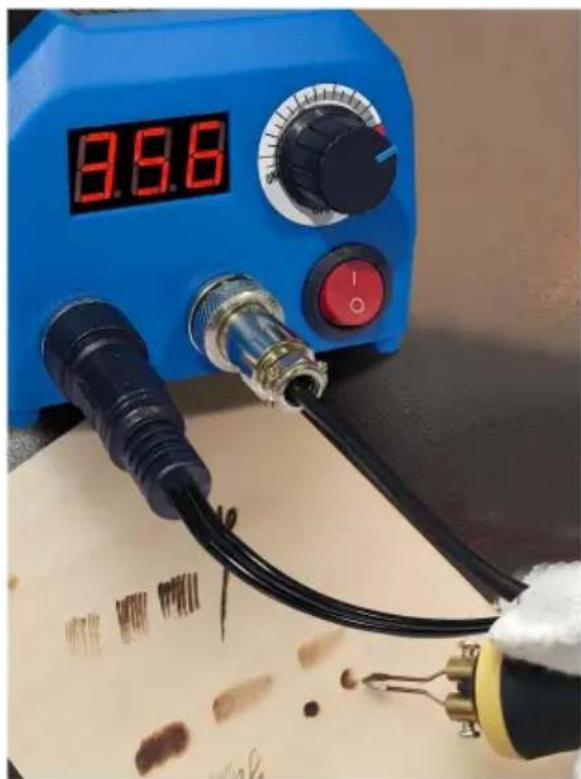

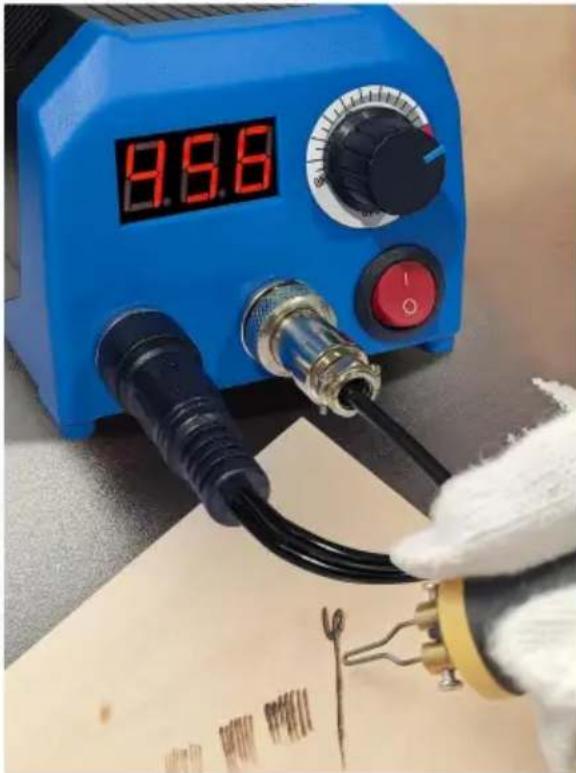

Regola la temperatura secondo l'intervallo mostrato nel diagramma, prova a sollevare la penna e ad applicare una leggera pressione. Muovi la penna più velocemente e brucerà linee sottili e chiare. Rallenta la velocità della penna e una maggiore pressione verso il basso brucerà linee larghe e scure. Usa questo metodo
per provare tecniche ed effetti diversi.

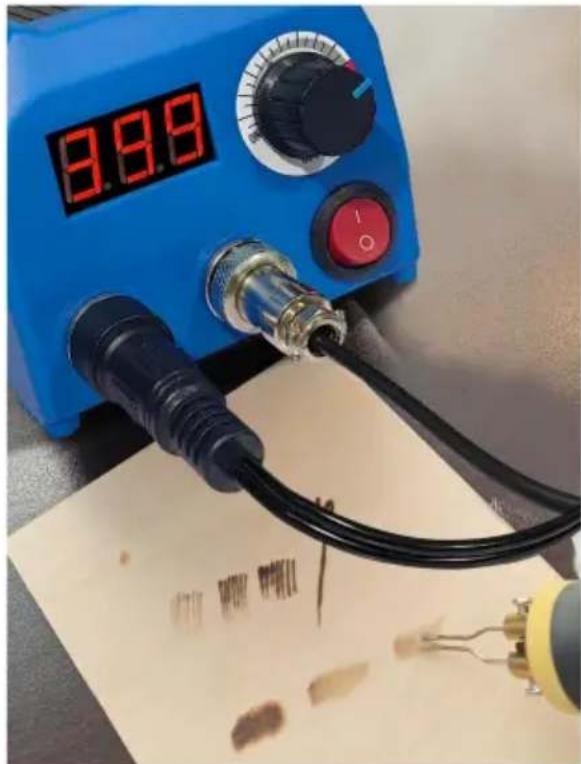

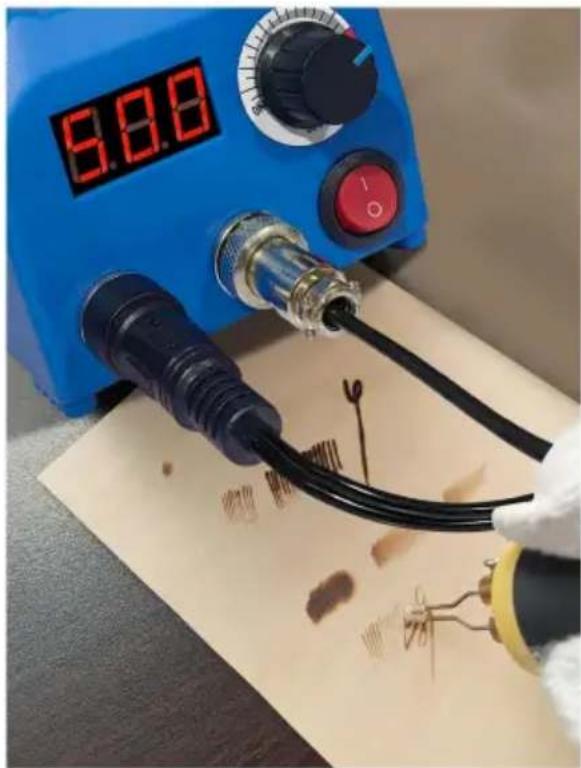

Regola la temperatura su diversi intervalli tra 350 e 550 °C. Usando la punta della penna mostrata in figura, prova a sollevarla delicatamente e ad applicare pressione per muoverla più velocemente. Traccia un percorso ellittico avanti e indietro sui lati sinistro e destro del percorso della penna, creando un effetto grigio chiaro uniforme. Allo stesso modo, se la penna si muove lentamente, una maggiore pressione verso il basso creerà un effetto più scuro. Usa questo metodo per provare diverse tecniche ed effetti variando la velocità, la direzione e la pressione di scrittura.
Regola la temperatura in base all'intervallo di temperatura indicato sul grafico e usa questo tipo di punta della penna. Prova a sollevare la penna con una leggera pressione e a muoverla più velocemente, il che brucerà linee sottili e chiare. Rallenta la velocità della penna e una maggiore pressione verso il basso brucerà linee larghe e scure. Usa questo
metodo per provare tecniche ed effetti diversi variando la velocità, la direzione e la pressione della scrittura.
Regola la temperatura su diversi intervalli tra 400 e 600 °C. Usando la punta della penna mostrata nell'immagine, prova a sollevare delicatamente la penna e ad applicare pressione per muoverla più velocemente. Traccia un percorso ellittico avanti e indietro sui lati sinistro e destro del percorso della penna, che creerà un effetto grigio chiaro uniforme. Allo stesso modo, se la penna si muove lentamente, una maggiore pressione verso il basso creerà un effetto più scuro. Usa questo metodo per provare diverse tecniche ed effetti variando la direzione della velocità e la pressione di scrittura.
Suggerimenti per l'uso di utensili e coltelli per pirografia
Questo è un rendering della pirografia appena fatta. Più avanti, mostreremo le tecniche di utilizzo con un coltello da intaglio.
Usa un coltello da intaglio per raschiare via immagini o difetti indesiderati. Quando raschi, procedi delicatamente e cerca di ottenere un risultato il più piatto e liscio possibile.
Tecniche come l'uso di un coltello da intaglio per raschiare via le luci, le linee sottili e aumentare la luminosità dei toni di colore locali nell'immagine

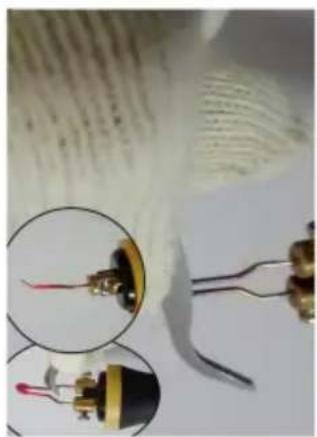

1) Utilizzare una pinzetta per bloccare e regolare l'angolo della testa della penna. L'angolo predefinito della testa della penna realizzata in fabbrica è relativamente piccolo. Aumentando l'angolo della testa della penna, impostare prima la temperatura su più alto. Quando la testa della penna diventa rossa e ha una buona plasticità, utilizzare una pinzetta per bloccare e piegare l'angolo della testa della penna.
2) Quando si sostituisce la punta della penna, è molto caldo e può facilmente bruciare la pelle. È più sicuro sostituirlo con una pinzetta.
Precauzioni per l'uso del portapenne per pirografia
Quando si utilizza una penna pirografica, la temperatura della punta della penna è molto elevata.
Quando si posiziona la penna nel supporto, è importante evitare il
la punta della penna ad alta temperatura entra in contatto con il supporto per evitare
bruciandolo. Quando si posiziona la penna sul supporto, utilizzare il supporto per penna per
contattare e fissare il pennello pirografico. È vietato per il
la punta della penna ad alta temperatura non entri in contatto con nessuna superficie.
Dati tecnici
| Modello | LH55 | |
| Tensione nominale | 120 V ~ 60 Hz per gli Stati Uniti 220-240 V ~ 50 Hz per l'UE o l'AU | |
| Energia | 70W | |
Produttore: Shanghaimuxinmuyeyouxiangongsi Indirizzo:
Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 2000CN.
| Rappresentante della CE |
E-CrossStu GmbH
Mainzer Landstr.69,
60329 Francoforte sul Meno.
