INSTRUKCJA OBSŁUGI LH55 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/port

MASZYNA DO PIROGRAFII

Nadal staramy się oferować Państwu narzędzia w konkurencyjnychach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii oferowanych przez nas narzędzi. Uprzejmie przypominamy o sprawdzeniu Bądź ostrożny, składając u nas zamówienie, czy faktycznie zaoszczędzisz połowę w porównaniu z najlepszymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

MASZYNA DOPIROGRAFII

MODEL:LH55

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami:

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik powinien dokładnie przeczytać instrukcję obsługi.
	PRAWIDŁOWA UTYLIZACJATen produkt podlega postanowieniom Dyrektywy Europejskiej 2012/19/WE. Symbol przedstawiający przekreślony kosz na śmieci na kółkach oznacza, że produkt wymaga oddzielnej zbiórki odpadów w Unii Europejskiej. Dotyczy to produktu i wszystkich akceso oznaczonych tym symbolem. Produktów oznaczonych w ten sposób nie można wyrzucac razem ze zwykłymi odpadami domowymi, ale należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych elektronicznych.
	Ten symbol, umieszczony przed komentarzem dotyczącym bezpieczeństwa, wskazuje na rodzaj ostrożności, ostrzeżenia lub niebezpieczeństwa. Zignorowanie tego ostrzeżenia może doprowadzić do wypadku. Zawsze postępuj zgodnie z poniższymi zaleceniami, aby zmniejszyć ryzyko obrażeń, pożaru lub porażen prądem.
	Ten produkt ma klasę ochrony II. Oznacza to, że jest wyposażony w wzmocniona lub podwójnaizolacja.

INFORMACJE FCC

UWAGA: Zmiany lub modyfikacje wykonane bez wyrażnej zgody strony odpowiedzialnej za zgodność mogą spowodować unieważnienie prawa użytkownika do korzystania ze sprzętu!

To urządzenie jest zgodne z częścią 15 przepisów FCC. Jego eksploatacja podlega dwóm następującym warunkom:

1) Produkt ten może powodować szkodliwe zakłócenia.
2) Produkt ten musi być odporny na wszelkie zakłócenia, w tym zakłócenia mogące powodować niepożądane działanie.

OSTRZEŻENIE: Zmiany lub modyfikacje tego produktu nie są wyraźnie zatwierdzone przez stronę. Odpowiedzialność za zgodność może unieważnić uprawnienia użytkownika do obsługiwać produkt.

Uwaga: Ten produkt został przetestowany i uznany za zgodny z limitami dla klasy Urządzenie cyfrowe B zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnić rozsądną ochronę przed szkodliwymi zakłóceniami w budynkach mieszkalnych instalacja.

Ten produkt generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie zainstalowane i używane zgodnie z instrukcją, mogą powodować szkodliwe zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że W konkretnej instalacji zakłócenia nie wystąpią. Jeśli ten produkt powoduje szkodliwe zakłócenia w odbiorze radia lub telewizji, które można określić na podstawie Użytkownik jest zachęcany do wyłączenia i ponownego włączenia produktu, aby spróbować naprawić usterkę zakłócenia przez jeden lub więcej z następujących środków.

Zmień orientację lub położenie anteny odbiorczej.

Zwiększ odległość między produktem a odbiornikiem.

Podłączaj produkt do gniazdka w innym obwodzie niż ten, do którego jest podłączony. Odbiornik jest podłączony.

Aby uzyskać pomoc, skontaktuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.

WAŻNE ZABEZPIECZENIA

OSTRZEŻENIE:

1. Należy uważnie przestrzegać ostrzeżeń, aby uniknąć obrażeń ciała. Niewłaściwe użycie może spowodować porażenie prądem, pożar, obrażenia ciała i inne szkody:

1) Podczas przenoszenia urządzenia należy je odłączyć od zasilania.
2) Odłącz urządzenie od zasilania podczas montażu akcesoriów.
3) Umieścić na płaskiej i stabilnej platformie i użytkować w warunkach wentylowanych.
4) Podczas obsługi maszyny należy nosić specjalny sprzęt ochronny.
5) Nie używaj tego urządzenia w miejscach niebezpiecznych.
6) Używaj urządzenia tylko wtedy, gdy działa prawidłowo.
7) Nie rozbieraj i nie naprawiaj tego urządzenia.
8) Nie używaj nieodpowiedniego gniazdkieciowego.

9) Nie dotykaj płyty grzewczej podczas nagrzewania się urządzenia.
10) Nie stosować w wilgotnym środowisku ani w kontakcie z wodą. Nie dopuścić do przedostania się do płyn w urządzeniu, aby zapobiec pożarowi lub porażeniu prądem elektrycznym na skutek zwarcia.
11) Nie używaj zasilacza, który nie spełnia wymagań napięcia znamionowego. Zasilacz jeśli napięcie nie spełnia określonego standardu, może spowodować pożar lub porażenie prądem.
12) Upewnij się, że maszyna jest uziemiona, aby nie spowodować obrażeń ciała.
13) Podczas użytkowania nie należy dotykać palcami obracającego się pręta ani łożyska, ponieważ może to spowodować urazy.
14) Jeżeli urządzenie nie będzie używane przez dłuższy czas, należy odłączyć przewód zasilający od gniazdka. gniazdo
15) Nie używaj urządzenia podczas burzy lub wyładowań atmosferycznych, aby uniknąć uszkodzenia urządzenia. maszyna.
16) Ustawić maszynę równomiernie na stole ognioodpornym i trzymać z dala od materiały łatwopalne i wybuchowe.
17) Należy zaprzestać używania urządzenia, jeśli dymi, wydziela dziwny zapach lub się psuje. w hałaśliwych warunkach i innych nietypowych warunkach.
18) Urządzenie to może być używane przez dzieci w wieku od 8 lat i osoby z ograniczone zdolności fizyczne, sensoryczne lub umysłowe lub brak doświadczenia i wiedzy jeśli zapewniono im nadzór lub instruktaż dotyczący bezpiecznego korzystania z urządzenia sposób i zrozumieć związane z tym zagrożenia. Dzieci nie powinny bawić się urządzeniem. Dzieciom nie wolno czyścić ani konserwować urządzeń bez nadzoru.
2. Typ Y: Jeśli przewód zasilający jest uszkodzony, należy go wymienić na nowy.
producenta, jego przedstawiciela serwisowego lub podobnie wykwalifikowaną osobę w celu uniknięcia zagrożenia.
3. Aby uniknąć zagrożenia wynikającego z przypadkowego zresetowania wyłącznika termicznego, urządzenie to nie może być zasilany za pośrednictwem zewnętrznego urządzenia przełączającego, takiego jak timer, ani podłączany do obwód regularnie włączany i wyłączany przez dostawcę energii.
4. Podczas regulacji temperatury może wystąpić niewielkie opóźnienie w wyświetlaniu cyfrowym. temperatury, co jest zjawiskiem normalnym, proszę chwyłączekać.

ZAPISZ TE INSTRUKCJE

Instrukcja obsługi maszyny pirograficznėjH55

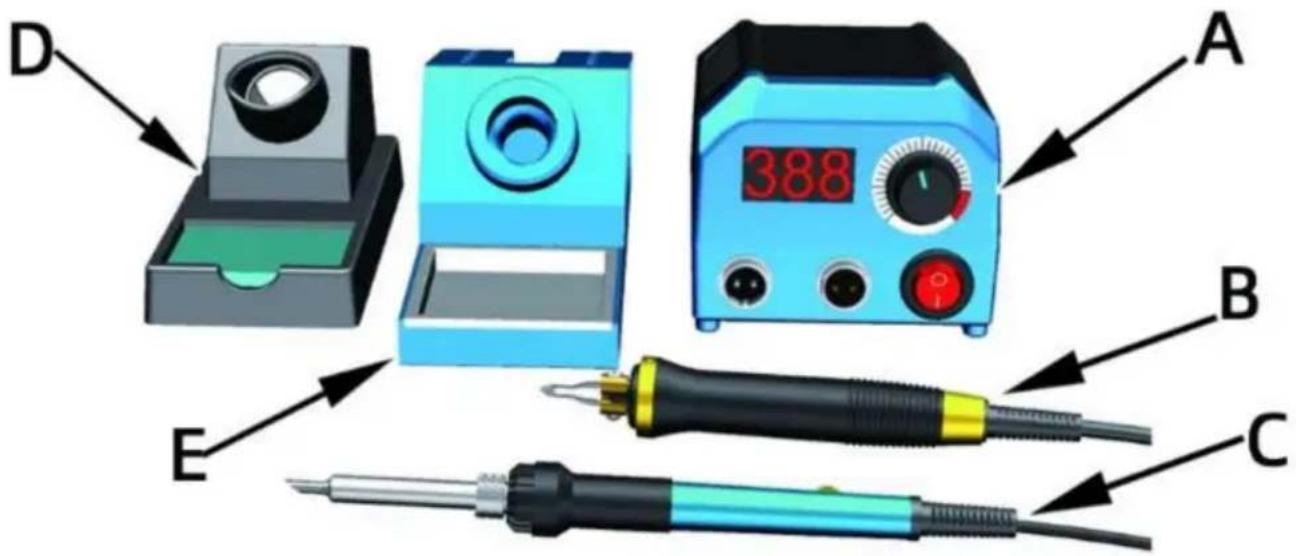

D 388 A B E C

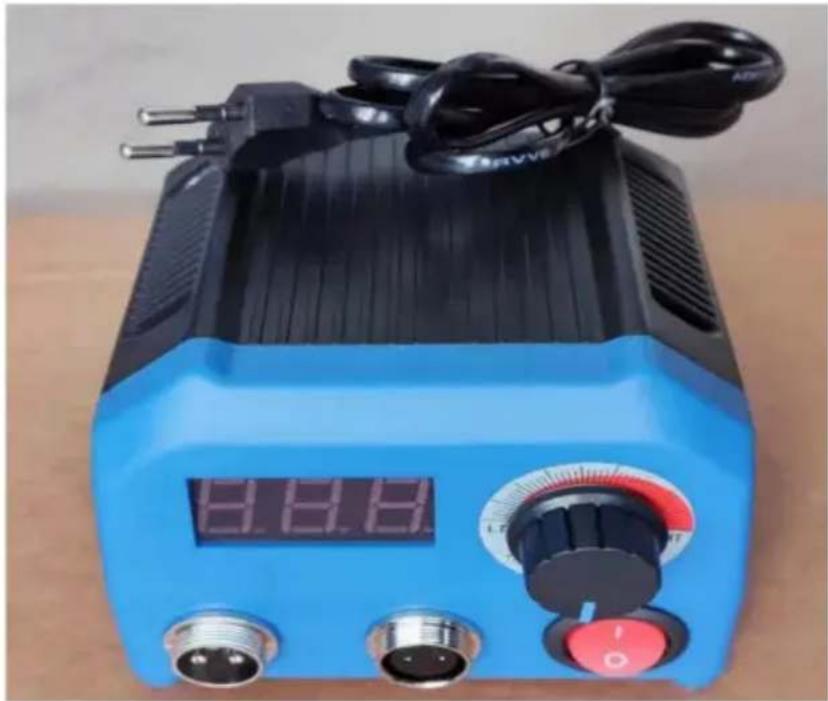

A) Komputer główny: szczegółowe instrukcje dotyczące użytkowania znajdują się na drugiej stronie.

B) Długopis z drutu grzewczego do pirografii: używany do rysowania cienkich linii i wykonywania małych obszary, malowanie precyzyjne, malowanie detali, używane do kontrolowania temperatury poprzez pokrętło temperatury na komputerze (A) w celu dostosowania temperatury.

C) Pióro pirograficzne z wewnętrznym ogrzewaniem: ponieważ jest to stalówka z wewnętrznym ogrzewaniem większa objętość pozwala na lepsze magazynowanie ciepła i większej mocy, co umożliwia rysowanie grubszych linii i renderowania dużej powierzchni, dostosuj funkcję temperatury w środku

pokrętło temperatury korpusu długopisu do regulacji temperatury, regulowana temperatura regulacja w zakresie 200 stopni Celsjusza - 450 stopni Celsjusza.

D) Drut grzejny do specjalnego uchwytu do pirografii.

E) Wewnętrzny element grzewczy specjalnego uchwytu do pirografii.

Niebieska gąbka do wycierania długopisu: służy do wycierania końcówki długopisu w celu znakowania. Ta niebieska gąbka przed użyciem należy włać do nasyconej wody, gdy końcówka pióra jest z węglem, pióro pirograficzne na gąbce wytrzeć do czysta.

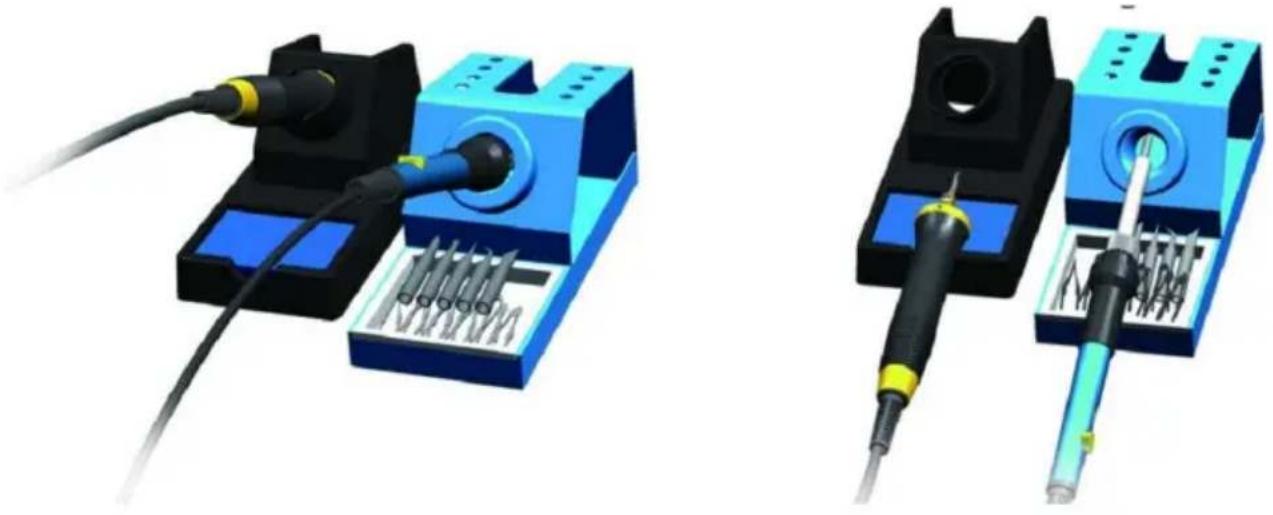

Demonstracja umieszczania pióra pirograficznego:

Na 1 zdjęciu widać efekt odłożenia długopisu, gdy nie jest używany. Na 2 zdjęciach widać sposób brandingu, aby długopis był wygodniejszy umieścić pióro pirografii.

Czarny uchwyt na długopis poniżej kwadratu do umieszczenia gąbki na długopis, niebieski metalowy długopis uchwyt pod kwadratem, na który należy włożyć końcówkę pióra pirograficznego.

2Rysunek1 Rysunek

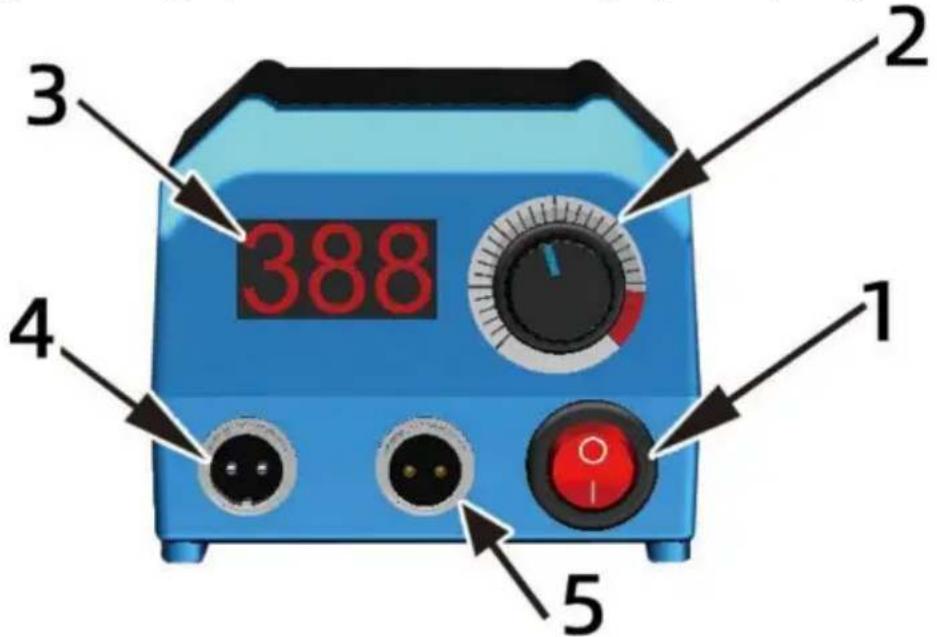

Instrukcja obsługi panelu hosta maszyny do pirografii55

3 2 388 1 4 5

(1) przełącznik: podczas używania naciśnij przycisk (1) po zaświecenu się wskaźnika temperatury (3), maszyna przejdzie w tryb czuwania, personel jest nieobecny lub nie jest używany, naciśnij przycisk (0) czas wyłączyć zasilanie, aby nie spowodować oparzeń i pożaru.

(2) Regulator temperatury: służy do regulacji temperatury drutu grzewczego końcówki pirografii na gnieździe (4) (nie można regulować wewnętrznego grzewczego pióra pirografii na gnieździe (5), wewnętrzne grzewcze pióro pirografii ma oddzielne pokrętło temperatury na pasku pióra).

Temperatura regulacji renderowania niskiej temperatury znajduje się w jasnoszarym obszarze, czerwony obszar to obszar wysokiej temperatury, a obszar wysokiej temperatury służy głównie do śledzenia linii.

Temperaturę końcówki pirograficznej pióra reguluje się powoli za pomocą termostatu, najpierw do około 600 stopni Celsjusza, a następnie powoli do niższej.

temperatura, najbardziej odpowiednia temperatura wynosi około 300-500 stopni Celsjusza. Najbardziej efektywna jest obróbka w niskiej temperaturze w zakresie 250-350 stopni Celsjusza. odpowiednia temperatura podczas śledzenia linii 350-500 stopni Celsjusza jest najlepszy, zapewniając regulację temperatury podczas obserwacji pióra końcówka pirograficzna w materiale lekko na kolor jest najbardziej odpowiednia (różna gęstość materiału, wilgotność jest różna, potrzeba najlepszej temperatury nie jest taka sama, użytkownik powinien być cierpliwy podczas debugowania), można pogłębić kolor i renderowanie odcienie poprzez wielokrotne poziomy tarcia, jeśli temperatura jest zbyt wysoka jest bardzo Jeśli temperatura jest zbyt wysoka, co utrudnia uzyskanie delikatnego efektu obrazu, gdy śledząc linię, możesz dostosować temperaturę odpowiednio wysoko, zgodnie z ich własna sytuacja może wyznaczyć gładkie linie dla dobra, linia marki chce marki dobrze jest się nauczyć niskiej temperatury, wolnego pióra, wysokiej temperatury, szybkich linii pióra pojawiają się nierównomierne odcienie, długopis jest czerwony, gdy najtrudniej jest go używać temperatura brandingu, więc żeby branding był dobry najpierw naucz się niskiej temperatury branding, niska temperatura, wolniejszy posuw pióra, efekt brandingu jest dobry.

(3) Wskaźnik temperatury: Wskaźnik temperatury może się podświetlić i wyświetlać liczby po włączeniu przełącznika wyświetlana jest aktualna temperatura.
(4)Długopis z przewodem grzewczym gniazda pirograficznego: jest przeznaczony do długopisu z przewodem grzewczym pirografia.
(5)Wewnętrzny długopis grzewczy gniazda pirograficznego: jest przeznaczony do wewnętrznego długopisu grzewczego pirografii.

Uwagi dotyczące maszyny do pirografii:

(1) w końcówce pióra naciśnij na stopkę końcówki pióra i dokręć śruby, aby unikać słabego kontaktu między końcówką pióra a zaciskami, aby końcówka pióra nie jest gorący, a przegrzanie zacisków spaliło akcesoria. Jeśli pióro nie jest dokręcone, a końcówka jest zbyt gorąca, należy ją dokręcić na czas śrubokrętem. (2) Aby skorzystać z usług firmy dostarczającej specjalne końcówki, nie należy wybierać innych materiałów niż maszyna do robienia stalówki, która jest bardzo niebezpieczna, łatwo ją spalić akcesoria w ruchu, bardzo łatwe do porażenia prądepożiaru.

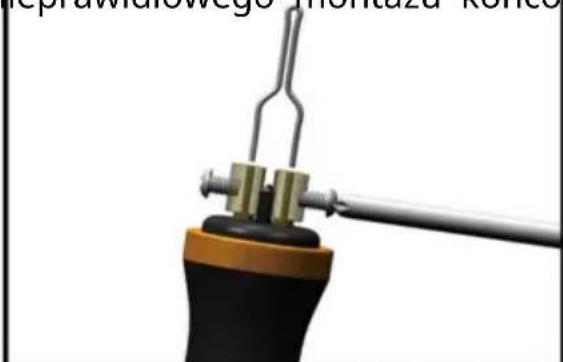

Prawidłowy montaż końcówki pióra pirograficznego

Końcówka pióra pirografii nie jest gorąca, a temperatura nagleasta wysoko i nagle nisko. Z końcówki pióra wychodzą iśkry

uchwyt na długopis jest gorący do uchwycenia. Jakie są tego powody? to dlątego,

	pióra. Odkręcić obie śrubypiarze i odłącz je od otworu, w którym się znajdują Głowica pióra jest zamontowana, co ułatwia jej płynne wsunięcie do dołu. Efekt widać na powyższym zdjęciu.

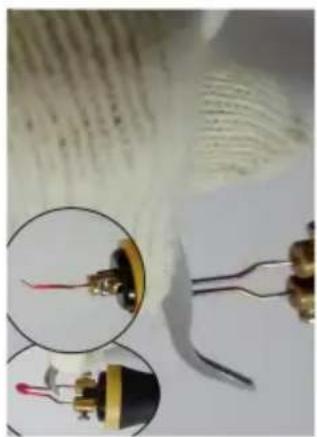

	Zdjęcie powyżej prawidłowo pokazuje efekt włożenia dwóch szpilek końcówki długopisu w dolną część otworuwewnątrz
	Na koniec dokręć dwie śruby odpowiednim momentem obrotowym, pamiętaj o ich dokręc
	Śruba nie trzyma dwóch pinów na końcówce pióra, błąd! Końcówka pióra nie nagrzewa sie prawidłowo.

Istnieją pewne objawy nieprawidłowego montażu końcówki pióra, które są to nienormalne ciepło końcówki pióra, niestabilna temperatura końcówki piókay wytwarzane przez końcówkę pióra, nagrzewanie się kolumny miedzianej i palące gorąco uchwytu naługopisy.

Prawidłowy montaż końcówki piórpirograficznego

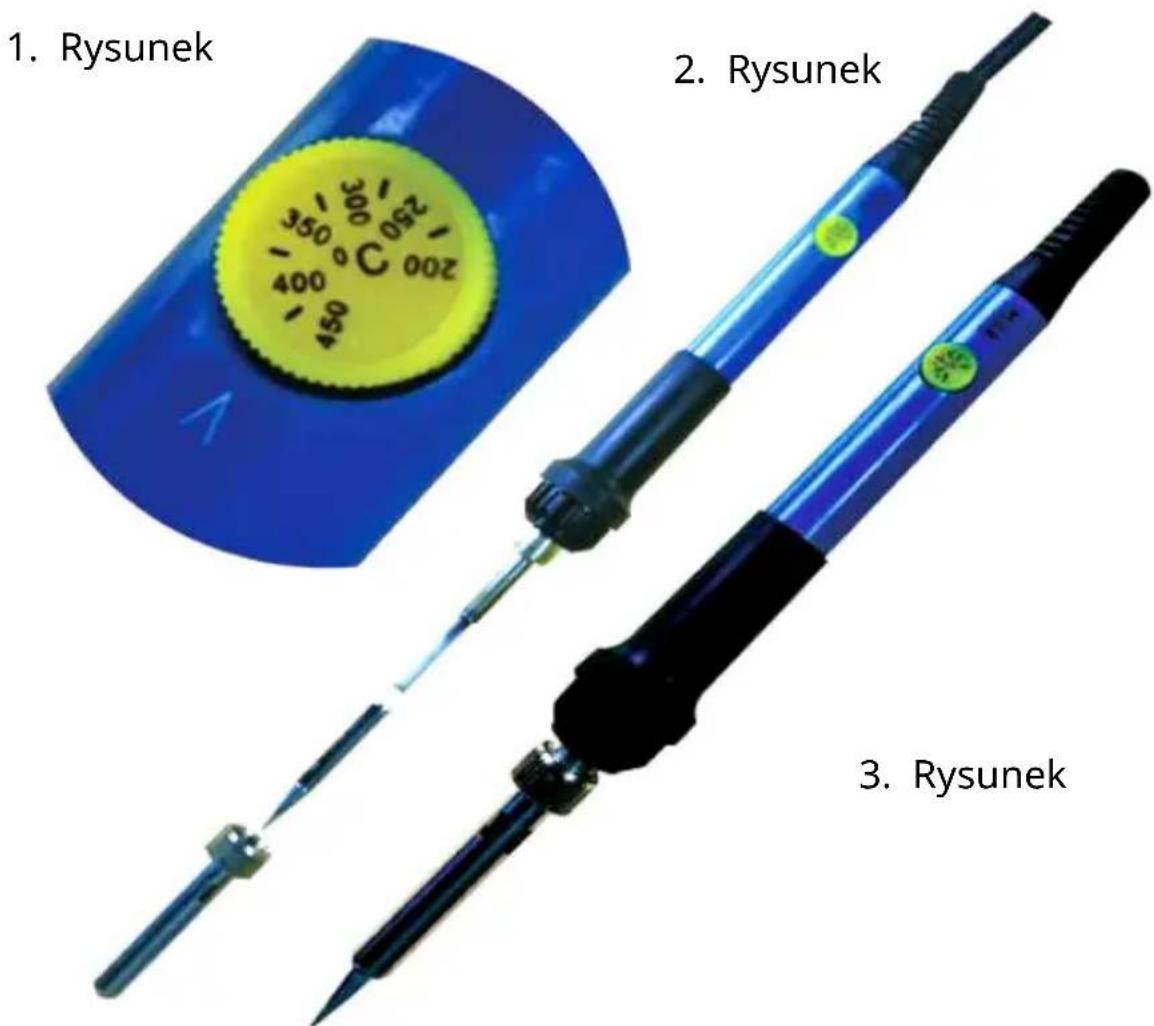

1. Rysunek: Funkcja wewnętrznego podgrzewania pióra pirograficznego do regulacji Temperaturę można regulować za pomocą pokrętła termostatu znajdującego się na środku korpusu pióra. Temperaturę można regulować w zakresie od 200 do 450 stopni. numer temperatury na termostacie odpowiada trójkątnej strzahne

pręt do długopisu.

1. Rysunek: Schematyczny diagram procedury instalacji końcówki pióra.
2. Rysunek: Wynik instalacji.

1. Rysunek 2. Rysunek 3. Rysunek

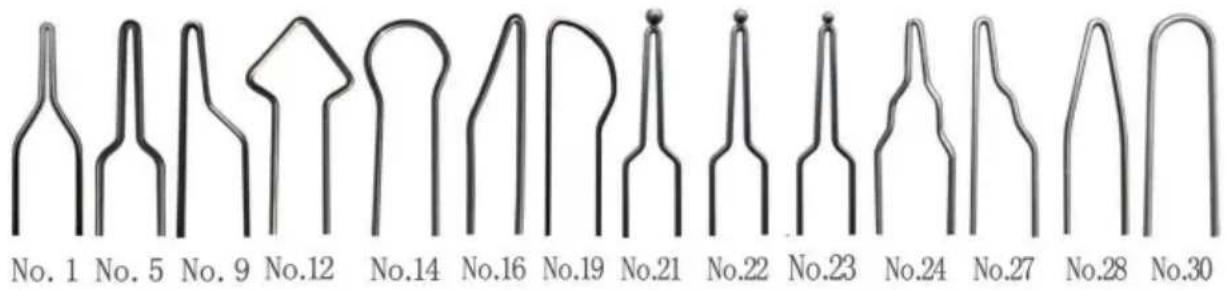

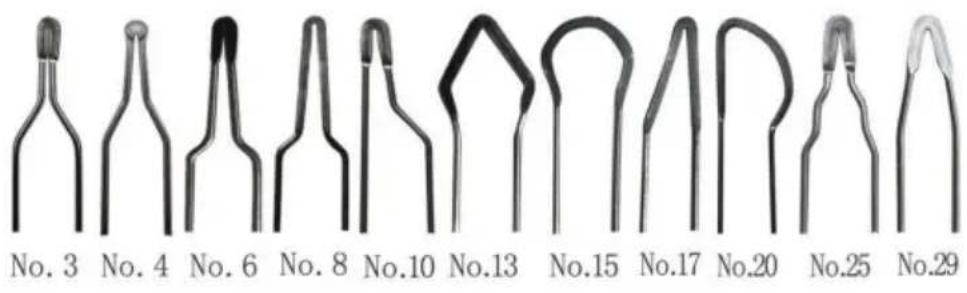

Instrukcja użytkowania końcówki drutu do wypalamiąewna

1) Wprowadzono funkcję końcówki długopisu z wygiętym kształtenatu

Wskazówki dotyczące używania wygiętej końcówki długopisu z metalowym drutem. Głównym zadaniem wygiętej końcówki długopisu jest kreślenie linii i rysowanie małych fragmentów jedwabistych włosów. Podczas kreślenia linii niebieski wskaźnik na pokrętle regulacji temperatury wskazuje około 250-350°C. Powoli i nie za szybko przesuwaj długopis. Zwróć uwagę na gładkie krawędzie linii – kolor całej linii powinien być jednolity i idealnie dopasowany. Podczas rysowania ustaw temperaturę na około 220-300°C i rysuj cienkie linie włosów w temperaturze około@50-350°C.

2) Wprowadzenie do funkcji płaskiego, spiczastego kształtu główki długopisu z drutu metalowego

Wskazówki dotyczące używania spiczastych końcówek metalowych długopisów: Spiczaste końcówki długopisów służą głównie do rysowania cienkich linii i renderowania drobnych części. Temperatura rysowania cienkich linii wynosi 220–250°C, a temperatura renderowania drobnych części wynosi

220-230°C Podczas renderowania najlepiej obserwować delikatną zmianę koloru

tykwę i drewnianą deskę, a następnie stopniowo pogłębiać kolor, aby

kolor jest delikatny i bogaty. Ciemne oddawanie barw jest najlepsze przy około 300°C.

3) Wprowadzenie do funkcji płaskiej końcówki długopisdrątu

Płaska głowica pióra z drutu metalowego jest używana głównie do płaskiego renderowania i bocznego jedwabiu rysowanie linii. Temperatura dla płaskiego renderowania wynosi około 220C-290°C dla

jasne kolory i 300°C-400°C dla ciemnych kolorów.

Podsumowanie: Temperatura główki pióra, o której wspomniano wcześniej, nie powinna być zbyt dogmatyczna i sztywna. W zależności od gęstości, wilgotności i twardości materiału użytego do lutowania, wymagana temperatura lutowania może się różnić. Możesz uczyć się i elastycznie dostosowywać eksperyment, aby znaleźć najbardziej odpowiednią temperaturę dla siebie. Niezależnie od tego, czy chodzi o pisanie, kalkowanie, czy renderowanie, jeśli chcesz uzyskać dobre rezultaty, lepiej używać pióra powoli w niskich temperaturach, aby pogłębiać warstwę po warstwie. Nigdy nie używaj pióra szybko w wysokich temperaturach. Trudno jest dostrzec prace z nierównymi liniami, nierównomiernym odwzorowaniem kolorów, nierówną głębią, szorstkimi i delikatnymi obrazami.

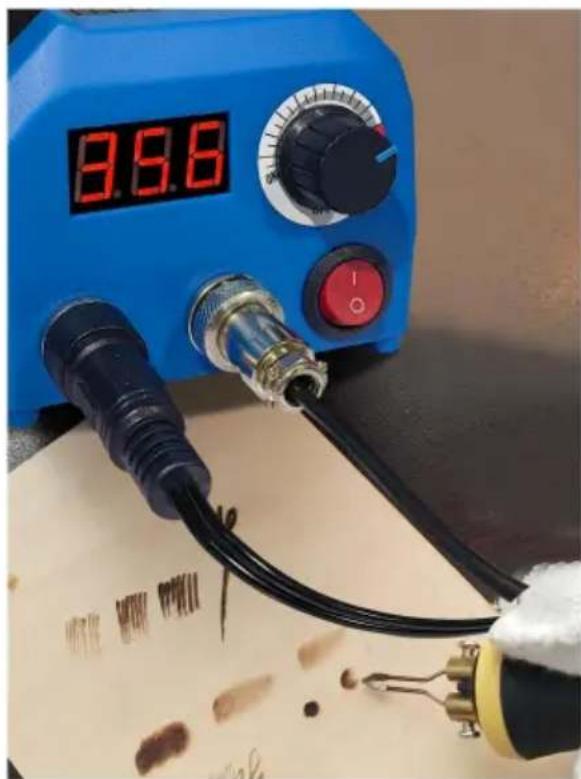

Dostosuj temperaturę do zakresu temperatur pokazanego na schemacie, spróbuj podnieść pióro i zastosować delikatny nacisk. Poruszaj piórem szybciej, a wypali cienkie i jasne linie. Zwolnij prędkość pióra, a większy nacisk w dół wypali szerokie i ciemne linie Użyj tejetody

aby wypróbować różne techniki i efekty

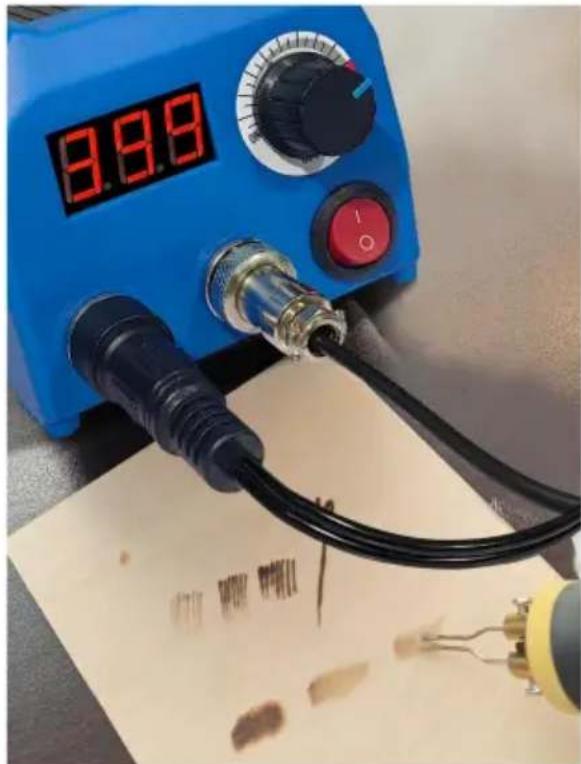

Dostosuj temperaturę do różnych zakresów od 350 do 550°C. Używając końcówki pióra pokazanej na rysunku, spróbuj delikatnie unieść pióro i docisnąć je, aby przyspieszyć ruch. Narysuj eliptyczną ścieżkę tam i z powrotem po lewej i prawej stronie ścieżki pióra, co stworzy jednolity, jasnoszary efekt. Analogicznie, jeśli pióro porusza się powoli, większy nacisk w dół stworzy ciemniejszy efekt. Użyj tej metody, aby wypróbować różne techniki i efekty, zmieniając prędkość, kierunek i siłę nacisku pisania.

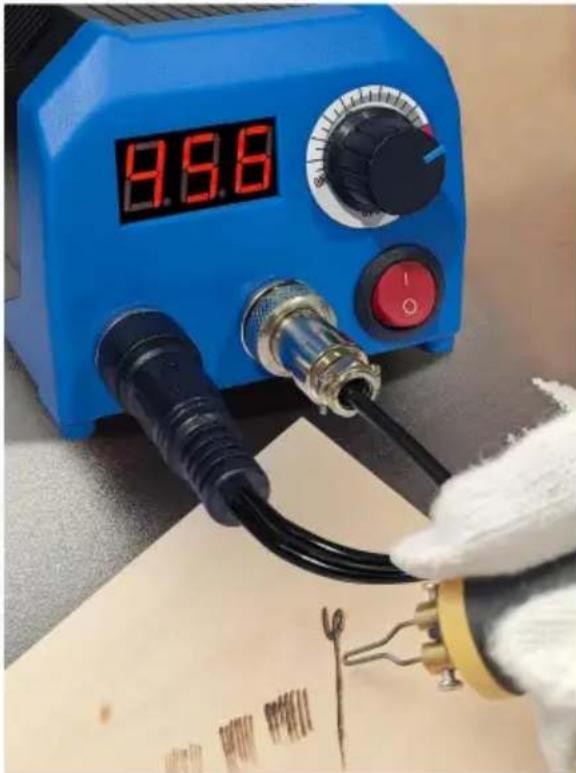

Dostosuj temperaturę do zakresu temperatur na wykresie i użyj tego typu końcówki pióra. Spróbuj podnieść pióro z delikatnym naciskiem i poruszać nim szybciej, co wypali cienkie i jasne linie kolorów, zwolnij prędkość pióra, a większy nacisk w dół wypali szerokie i ciemne linie. Użyj tego

metoda polegająca na wypróbowaniu różnych technik i efektów poprzez zmianę tempa, kierunku i naciskpisania.

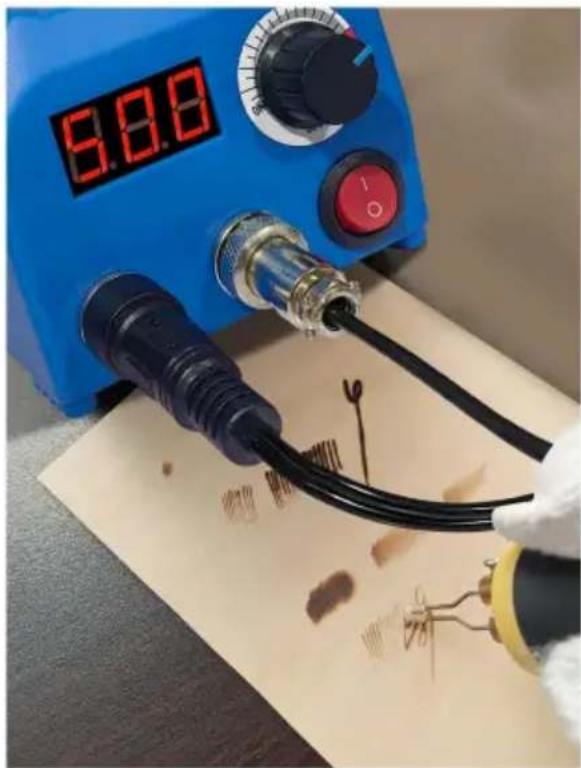

Dostosuj temperaturę do różnych zakresów temperaturowych pomiędzy 400 i 600°C. Używając końcówki pióra pokazanej na obrazku, spróbuj delikatnie podnieść pióro i zastosować nacisk, aby poruszać nim szybciej. Narysuj eliptyczną ścieżkę tam i z powrotem po lewej i prawej stronie ścieżki pióra, co stworzy jednolity jasnoszary efekt. Podobnie, jeśli pióro porusza się powoli, większy nacisk w dół stworzy ciemniejszy efekt. Użyj tej metody, aby wypróbować różne techniki i efekty, zmieniając kierunek prędkości i nacisk pisania.

Wskazówki dotyczące korzystania z narzędzi i noży do wypaladriwna

	To jest renderowanie spalania drewna. Później pokażemy techniki użycia nożezeźbiarskiego.
	Użyj noża do rzeźbienia, aby zeskrobać niechciane obrazy lub defekty. Podczas skrobania delikatnie zeskrobuj i staraj się zeskrobać tak płasko i gładko, jak to możliwe.
	Techniki takie jak używanie noża do rzeźbienia celu wyskrobania rozjaśnień, drobnych linii i zwiększenia jasności lokalnych odcieni kolorów na obrazie

1) Użyj pęsety, aby zacisnąć i wyregulować kąt główki pióra. Domyślny kąt głowica pióra wykonana fabrycznie jest stosunkowo mały. Przy zwiększaniu kąta głowica pióra, najpierw ustaw temperaturę na najwyższy. Kiedy głowica długopisu zrobi się czerwona i ma dobrą plastyczność, użyj pęsety, aby zaciśnij i wygnij kąt długopisu głowa.

2) Podczas wymiany końcówki pióra bardzo ważne jest jest gorący i może łatwo poparzyć skórę. Jest bezpieczniej jest zastąpić gpęsetą.

Środki ostrożności przy korzystaniu z uchwytu na długopisy pirograficzne

Podczas korzystania z pióra pirograficznego temperatura końcówki pióra jest bardzo wysoka. Umieszczając długopis w uchwycie, należy unikać:

końcówka długopisu o wysokiej temperaturze może stykać się z uchwytem, aby uniknąć wypalając go. Podczas umieszczania długopisu w uchwycie, należy używać uchwytu długopisu, aby kontakt i naprawa pędzla pirograficznego. Zabronione jest

końcówka długopisu narażona na wysoką temperaturę nie będzie mogła wejść w kontakt z żadną ożetówytu.

Dane techniczne

Model	LH55
Napięcie znamionowe	120 V~ 60 Hz dla USA	220-240 V~ 50 Hz dla UE lub AU
Moc	70W

Producent: Shanghaimuxinmuyeyouxiangongsi Adres:

Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000N.

Importowane do Australii: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importowane do USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730
