MANUALE UTENTE ALK-T7 Vevor

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support

GIUNTATRICE A FUSIONE PER FIBRA OTTICA MODELLO: ALK -T7

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da no rappresenta una stima dei risparmi che potresti ottenere acquistando determinati strume con noi rispetto ai grandi marchi top e non significa necessariamente copertina tutte le categorie di strumenti da noi offerti. Ti ricordiamo cortesemente di verificar accuratamente

quando effettui un ordine con noi se sei effettivamente Risparmio Metà rispetto ai marchi più importanti.

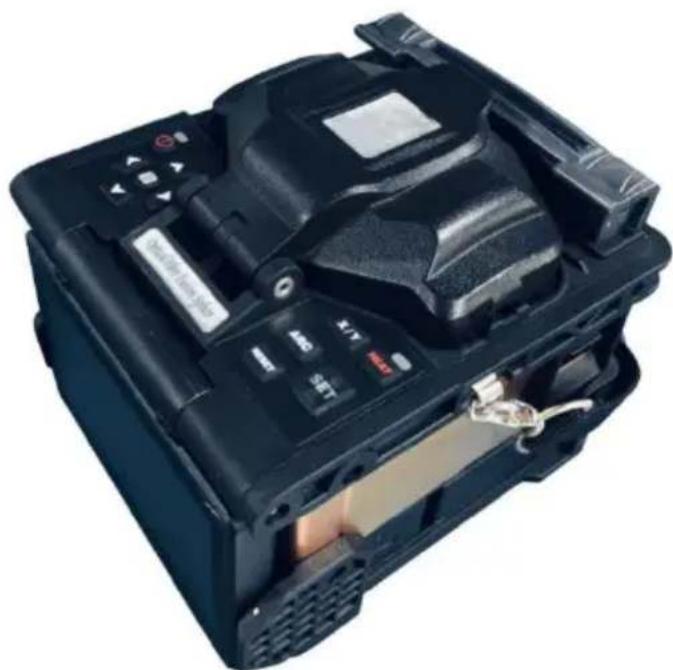

MODELLO: ALK-T7

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiar interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software nostro prodotto.

Avvertimento: Questo prodotto è progettato per unire fibre ottiche in vetro utilizzate per la comunicazione ed è severamente vietato unire altre sostanze. Un funzionamento

errato può causare scosse elettriche, incendi o lesioni personali. Si pr di leggere attentamente e osservare le seguenti regole per la propria sicurezza.

(1) Utilizzare l'alimentatore fornito da questo mix di prodotti. Non utilizali altri adattatori di alimentazione, batterie o linee di alimentazione. Non utilizzare questo prodotto con altre tensioni per non causare incendi o scosse elettriche.
(2) Non far cadere liquidi come acqua o materiale metallico nell'apparecchiatura, altrimenti potrebbe causare incendi, scosse elettriche o guasti all'apparecchiatura. Interrompere l'utilizzo dell'apparecchiatura, scollegare la presa della batteria e contattare il nostro personale addetto alla manutenzione quando si verifica una delle situazioni di cui sopra.
(3) Non utilizzare la giuntatrice a fusione in ambienti combustibili o esplosivi, altrimenti potrebbe causare incendi o esplosioni.
(4) Non toccare gli elettrodi quando la giuntatrice a fusione è in funzione, perché potrebbe causare lesioni a causa dell'alta tensione generata dall'arco degli elettrodi. Assicurarsi che l'alimentazione sia spenta e ch'linea elettrica sia stata staccata quando si sostituiscono gli elettrodi.
(5) Se si verifica fumo, cattivo odore o rumore anomalo, interrompere immediatamente l'uso della giuntatrice a fusione, scollegare la spina di alimentazione e contattare il nostro personale addetto alla manutenzione. Continuare a utilizzare potrebbe causare incendi, scosse elettriche o guasti all'apparecchiatura.
(6) È vietato smontare o rimontare la giuntatrice a fusione, rimontare la batteria o l'adattatore di alimentazione per evitare surriscaldamenti, scopo incendi.
(7) Si prega di seguire rigorosamente il manuale operativo su come utilizzare la batteria. Operazioni errate possono causare il

surriscaldamento, lo scoppio o l'esplosione della batteria, con consegue incendi o lesioni personali.

*Si prega di non utilizzare metodi diversi da quelli indicati nel presenti manuale per caricare la batteria;

*Si prega di non gettare la batteria nel fuoco;

*Si prega di non collegare gli elettrodi positivi e negativi con interfacci inverse;

*Si prega di non caricare o scaricare sotto alte temperature, fuoco o solare diretta;

*Si prega di non lanciare o colpire la batteria;

*Se l'elettrolita della batteria perde, maneggiarlo con cura. Se la fuori entra in contatto inavvertitamente con la pelle o gli occhi, è necessar pulire accuratamente e sottoporsi immediatamente a cure mediche, informando contemporaneamente il reparto riparazioni per elaborare la batteria.

(8) La giuntatrice a fusione di fibra ottica deve essere riparata e sott a debug da un professionista. Una riparazione non corretta può causa incendi o scosse elettriche. In caso di guasto, contattare il nostro repriparazioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19 /CE . Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata dei rifiuti nell'Unione Europea. Ciò si applica al prodotto e a tutti gli accessori contrassegnati con questo simbolo. I p contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il ric di dispositivi elettrici ed elettronici

SMALTIMENTO DELLE BATTERIE

Per ridurre al minimo i rischi per la salute e per l'ambiente termine del ciclo di vita di questo prodotto, le leggi sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) e la direttiva sulle pile esauste impongono di smaltire questo prodotto pres

un centro di raccolta idoneo, dove verrà inviato per rimuovere le battore procedere al riciclaggio appropriato. Contattare le autorità locali per maggiori dettagli sul riciclaggio e lo smaltimento sicuro di questi prodotti nella propria zona.

FCC INFORMATION

ATTENZIONE: cambiamenti o modifiche non espressamente approvati dalla parte responsabile della conformità potrebbero invalidare il diritto dell'utente a utilizzare l'apparecchiatura!

Questo dispositivo è conforme alla Parte 15 delle Norme FCC. Il funzionamento è soggetto alle seguenti due condizioni:

1) Questo prodotto può causare interferenze dannose.
2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese quelle che potrebbero causare un funzionamento indesiderato

ATTENZIONE: Cambiamenti o modifiche a questo prodotto non espressamente approvati dalla parte. Responsabile della conformità potrebbero invalidare l'autorità dell'utente a utilizzare il prodotto.

Nota: questo prodotto è stato testato e ritenuto conforme ai limiti per i dispositivi digitali di Classe B, ai sensi della Parte 15 delle Norme F limiti sono concepiti per fornire una protezione ragionevole contro interferenze dannose in un'installazione residenziale.

Questo prodotto genera, utilizza e può irradiare energia a radiofrequen se non installato e utilizzato in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcun garanzia che non si verifichino interferenze in una particolare installazione. Se questo prodotto causa interferenze dannose alla ricezione radiofonic televisiva, che può essere determinato accendendo e spegnendo il prodotto, si consiglia all'utente di provare a correggere l'interferenza adottando una o più delle seguenti misure.

• Riorientare o riposizionare l'antenna ricevente.
• Aumentare la distanza tra il prodotto e il ricevitore.
• Collegare il prodotto a una presa di corrente su un circuito diverso quello a cui è collegato il ricevitore.

- Per assistenza, consultare il rivenditore o un tecnico radio/TV espert

1. Ambiente di lavoro

1.1 Precauzioni per l'uso/la conservazione della giuntatrice:

• Temperatura di lavoro : -10 °C \~ + 45 °C
• Limitazione della temperatura : - 20 °C \~ + 55 °C
• Umidità di lavoro : ≤95 % RH ( senza condensa )
• Velocità massima del vento : 15 m/s
• Condizioni di conservazione : - 10 °C \~ + 45 °C ( Con batteria, Nessuna condensa ) -20 °C + 60 °C ( Nessuna batteria, Nessuna condensa )

Non utilizzare la giuntatrice in ambienti esposti al rischio di incendi o esplosioni, in caso di incendio o esplosione.

Non utilizzare o conservare la giuntatrice in ambienti ad alta temperat alta umidità per evitare danni alla macchina. Quando la giuntatrice vie spostata da un ambiente a bassa temperatura a un ambiente a temperatura più alta, adottare eventuali misure di riscaldamento per eliminare la condensa.

Quando si utilizza la macchina in un ambiente polveroso, adottare mis idonee di resistenza alla polvere per evitare che grandi quantità di po penetrino nella macchina e ne causino il malfunzionamento.

2. Alimentazione

Utilizzare gli accessori corrispondenti della giuntatrice e non utilizzare adattatori, batterie o cavi di alimentazione non specificati nelle istruzior

Si prega di non utilizzare lo splicer con tensioni non specificate per modello in caso di incendi o scosse elettriche. Il cavo di alimentazioni caricabatteria per auto personalizzato è disponibile solo per l'alimentazione a 12 V delle auto a benzina. In nessun caso, gli uter devono utilizzarlo su auto diesel con alimentazione a 24 V.

3. Batteria

Si prega di seguire rigorosamente le istruzioni quando si utilizza la ba L'uso improprio della batteria può causare il surriscaldamento della bat scoppi, esplosioni, incendi o lesioni agli utenti.

Si prega di non caricare la batteria con metodi non specificati nel m.

Non smaltire la batteria nel fuoco.

Non invertire i poli positivo e negativo.

Non esporre la batteria scarica alla luce solare, in ambienti con alte temperature o nel fuoco.

Non lanciare o urtare la batteria.

Se l'elettrolita della batteria perde, maneggiarlo con cura. Se la pelle occhi dell'utente vengono contaminati accidentalmente dall'elettrolita, lavarli accuratamente e cercare immediatamente assistenza medica. Allc stesso tempo

si prega di informare il reparto post-vendita affinché si occupi della ba

4. Altre precauzioni

Si prega di evitare che liquidi o materiali metallici entrino nella struttu interna del prodotto, altrimenti potrebbero verificarsi incendi, scosse elettriche o malfunzionamenti del prodotto. Una volta che acqua o ma metallici entrano nel prodotto, interrompere l'utilizzo, interrompere l'alimentazione, spegnere l'apparecchiatura e contattare il reparto di assistenza tecnica.

Si prega di non toccare gli elettrodi quando l'apparecchiatura è in fur per evitare di farsi male a causa dell'alta tensione. Si prega di interr l'alimentazione e spegnere l'apparecchiatura prima di cambiare gli elettrodi.

Non smontare o demolire la giuntatrice, la sua batteria o il suo adatti caso di surriscaldamento, scoppio o incendio.

causato.

Ad eccezione dei componenti che possono essere cambiati in questo manuale, non tentare di demolire alcuna parte dello splicer. La manutenzione o la riparazione dell'apparecchiatura deve essere eseguita

da tecnici professionisti della nostra azienda, operazioni improprie possono causare incendi o scosse elettriche.

Non toccare il tubo termoretraibile durante il processo di riscaldamento appena terminato, poiché è molto caldo e potrebbe causare scottature.

Non toccare la giuntatrice, il cavo di alimentazione o la spina di alimentazione con le mani bagnate per evitare il rischio di scosse elettriche.

Non pulire la lente del microscopio, la scanalatura a V, lo schermo e materiali chimici, ad eccezione dell'alcool. Altrimenti potrebbe causare sfocature dell'immagine o macchie sullo schermo, o potrebbe persino causare corrosione o danni all'attrezzatura.

Si prega di evitare che l'apparecchiatura subisca forti scosse o urti, altrimenti potrebbe danneggiarsi. Si prega di trasportare o conservare I giuntatrice nell'apposita scatola di trasporto.

Per mantenere le prestazioni della giuntatrice inalterate, eseguire la manutenzione completa della macchina una volta all'anno.

Production Introduction

Questo capitolo introduce in dettaglio i parametri fondamentali dell'attrezzatura. Leggere questa sezione può aiutarti a comprendere questo prodotto e a familiarizzare con le sue caratteristiche e l'ambie tecnologico.

La giuntatrice a fusione di fibra ottica è utilizzata principalmente per l manutenzione dei cavi in fibra ottica e le relative operazioni. Per que motivo è anche chiamata giuntatrice di cavi in fibra. È un dispositivo utilizza una struttura di propulsione ad alta precisione per spingere due fibre ad avvicinarsi l'una all'altra e utilizza un arco elettrico per fondere insieme due fibre ottiche alle loro estremità, per formare un'unica fibra lunga.

Le giuntatrici a fusione di fibra ottica sono principalmente applicate da: operatori di telecomunicazioni, ISP, appaltatori di progetti di rete, labora E sono applicate in: manutenzione di reti di cavi in fibra, progetti di

telecomunicazioni, riparazioni emergenti, esperimenti ottici, produzione e collaudo di dispositivi ottici, ricerche accademiche nei college.

Caratteristiche

(1) Sulla base del principio PAS (Lateral Projection System), adotta algoritmo avanzato di rilevamento delle immagini;
(2) Struttura di allineamento a doppio nucleo, maggiore tasso di suc della fusione e minore perdita;
(3) Progettazione affidabile per migliorare la capacità di resistenza agli e alla polvere prova;
(4) Design a basso consumo, molte funzioni possono essere utilizzate contemporaneamente e possono continuare a funzionare per lungo tem
(5) Le dimensioni ridotte e il peso leggero possono migliorare notevolmente l'efficienza del lavoro;
(6) Informazioni ambientali adattive come pressione dell'aria, temperatura e umidità e compensazione automatica della scarica.

Indici tecnologici

Principali indici tecnici
Tipi di fibra ottica applicabili	Italiano: SM (G.652/G.657), MM (G.651), DS (G.653 ), NZDS (G.655), BI-1, UBI-1, EDF-1 G657B3-1
Numero di nucleo in fibra ottica applicabile	Singolo nucleo
Numero motore	6 motori, messa a fuoco automatica
Allineamento	Allineamento del nucleo, allineamento del rivestimento, Bene un allineamento
Diametro della fibra applicabile	Diametro del rivestimento: 80-150μm, Diametro del rivestimento: 125~1000μm
Modalità di giunzione	Pre-memorizzazione: 18 gruppi, Definito dall'utente: 982 gruppi
Modo di giunzione	Giunzione ARC
Funzione di giunzione	Giunzione a passo (semi-automatica e manua giunzione automatica
Tempo di avvio	6 secondi
Perdita media di giunzione a fusion	0,02 dB (SM), 0,01 dB (MM), 0,02 dB (CS) dB (DS), 0,04 dB (NZ-DS)
Perdita di ritorno	Meglio di 60 dB
Tempo di giunzione	9SEC (Modalità standard) 7SEC (Modalità ve
Stima della perdita di giunzione	Sì
Prova di tensione	≥2N
Schermo	LCD HD TFT a colori reali da 5 pollici
Lingua	Inglese, Spagnolo, Tedesco , Francese, Portoghese, Italiano .
modalità di interazione uomo-comput	Pulsante operazione
Tempi di ingrandimento della fibra	X/Y:210 volte, X o Y:320 volte (Fare doppio clic per ingrandire 1100 volte)
Alimentazione elettrica	Batteria al litio da 10,9 V, adattatore di alimentazione da 13,5 V/5 A
Batteria	In genere lavorano 260 cicli (giunzione /riscaldamento), Carica completa 3 ore, ciclo ricarica: 500 volte, batteria Li-ion 7 800mAh
Funzione di risparmio energetico	Standby automatico, spegnimento automatico
Salvataggio del risultato della giunzi	100000 set di archiviazione dei record di giu
Archiviazione delle immagini	10000 Archiviazione immagini
Durata dell'elettrodo	≤ 5 000
Interfaccia dati	USB2.0 può supportare l'esportazione dei dat splicing
Ambiente operativo	Altitudine: 0~5000m, Umidità relativa: 0~95%, Temperatura: -20°C~55°C, velocità massima de vento: 15 m/s
Ambiente di archiviazione	Umidità relativa: 0~95%, Temperatura: - 30°C~60°C
Resistenza alla corrosione	Componenti delle apparecchiature, parti e materiali utilizzati requisiti anticorrosione, e non può essere corroso dalla contaminazione dei fluidi
Apparizione dell'ospite	La superficie dell'host è rivestita per soddisfa requisiti anticorrosione. La superficie di tutte parti verniciate (in plastica); liscia e piatta, c colore e lucentezza, senza graffi, difetti, cedi spargimenti e danni. La superficie delle parti elettroplaccate ha una lucentezza metallica se crepe, macchie , sbavature e difetti.
Peso dello giuntatore	1,43 (senza batteria) 1,85 kg (con batteria)
Dimensioni dello giuntatore	166P×144L×158A(mm)
Giudizio sull'interfaccia in fibra ottica standard	Moderato: requisiti generali di qualità
Diametro manicotto applicabile	2mm, 3mm, 4mm, 6mm
Lunghezza manica applicabile	60mm, 45mm, 40mm, 25mm (FP-03)
Tempo di riscaldamento	Tubo da 2 mm (regolabile da 10 a 15 S), mm (regolabile da 14 a 19 S), tubo da 6 (regolabile da 17 a 23 S)
Temperatura di riscaldamento	10-260°C (personalizzato)
Riscaldamento automatico	Riconoscimento automatico del riscaldamento quando si copre vicino
Illuminazione per il lavoro notturno	Doppie luci a LED
Lavoro aereo	Piattaforma aerea opzionale
Correzione dell'arco	Sì
Batteria mobile	Sì
Parametro di consumo energetico	Consumo energetico in funzione 123W
Protezione della sicurezza della batt	Sovraccarico, sopra protezione da scarica

Introduzione di Fusion Splicer

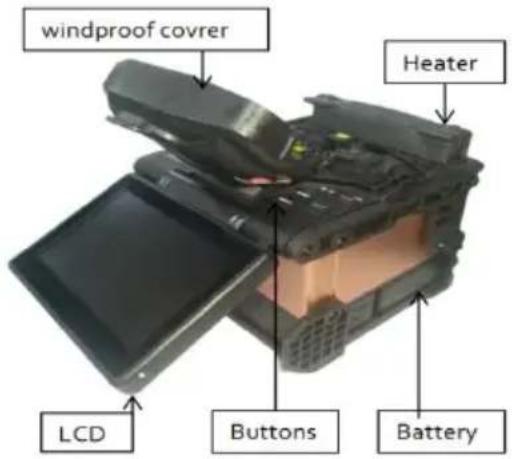

1. Host di Fusion Splicer

	Tasto di accensione	Accendere/spegnere	X/Y	Tasto di uscita/tasto di commutazione del campo visivo XY	Torna al menu precedente, campo X, Y commuta in modalità fibra ottic
	Menu/Conf erma	Entra nel menu, Premere un tasto Invio nel menu	HEAT	Chiave per riscaldamento maniche	Manicotto di inizio riscaldamento
	Tasto Su	Il cursore del menu sposta verso l'alto	ARC	Correzione ARC	ARC veloce correzione
	Tasto giù	Il cursore del menu sposta verso il basso	RESET	Tasto di reset	Ripristino dell'attrezzatura
	Tasto sinistro	Il cursore del menu sposta a sinistra, reimposta il opzione corrente		Tasto di avvio	Inizia l'allineamento, Inizio giunzione a fusione
	Tasto destro	Il cursore del menu sposta verso destra, reimposta il opzione corrente

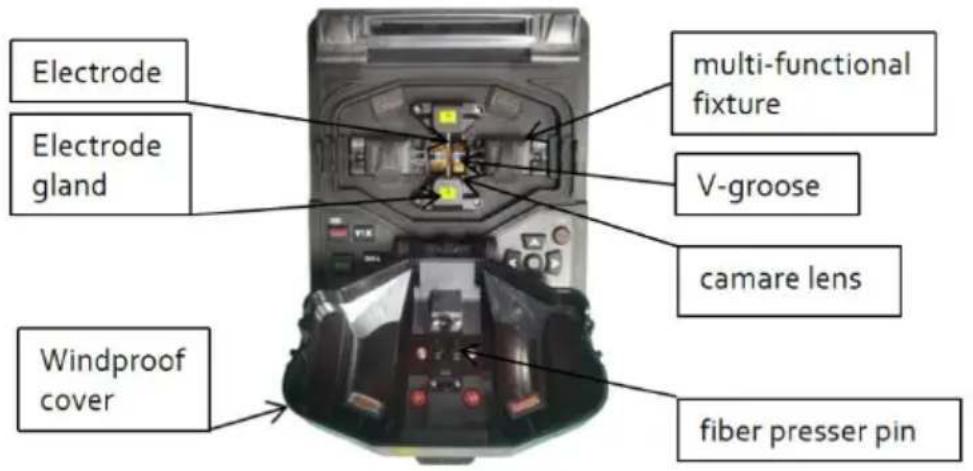

3. Giuntatrice

Questo capitolo descrive i metodi di funzionamento di base della giuntatrice a fusione. Leggi questo capitolo in dettaglio. Può aiutarti a usare la giuntatrice correttamente, evitare danni e causare problemi anomali.

1. Alimentazione elettrica

Questo prodotto può essere caricato tramite le seguenti due modalità alimentazione : ( 1) Batteria interna al litio (senza adattatore di alimentazione esterno inserito).

(2) Adattatore di alimentazione esterno (con adattatore di alimentazione esterno inserito ).

Attenzione : utilizzare l'adattatore di alimentazione di supporto di ques prodotto. L'utilizzo di altri adattatori può causare anomalie dell'apparecchiatura .

Il display di alimentazione e il logo di ricarica si trovano nell'angolo i destra del display .

Quando la batteria è troppo scarica, la giuntatrice a fusione visualizze messaggio di allarme sul display e l'utente dovrà caricare la batteria tempo o utilizzare un adattatore di alimentazione per fornire energia.

2. Accendere/spegnere

Premere brevemente il pulsante di accensione per accenderlo, la spia pulsante di accensione diventa rossa, il cicalino emette due segnali acustici, quindi il fibra ottica viene visualizzata l'interfaccia di osservazi. Premere e tenere premuto il pulsante di accensione per spegnere, e l'interfaccia di spegnimento apparirà. Dopo aver cliccato sul pulsante d' spegnimento, è possibile osservare che prima il display si spegne, e l'indicatore di accensione si spegne, indicando che la giuntatrice a fus è stata spenta normalmente.

3. Interfaccia iniziale

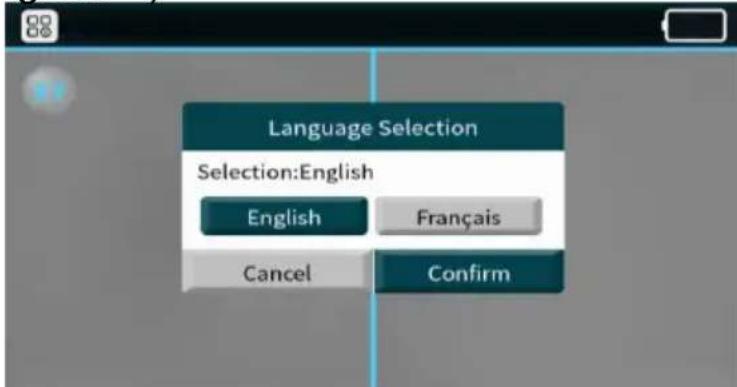

◆ Selezione della lingua (inglese, francese, tedesco, portoghese, italiano, spagnolo)

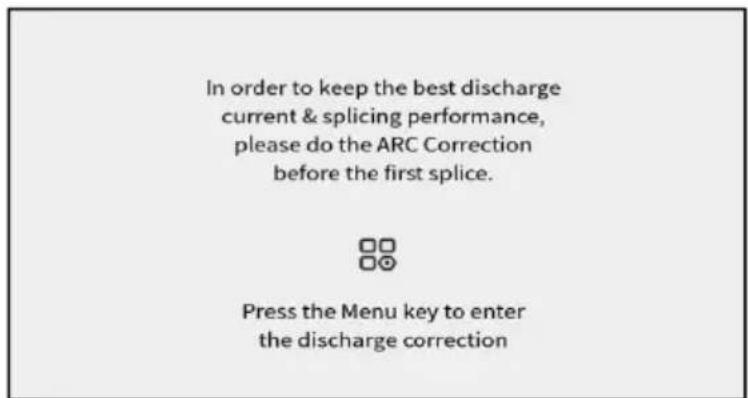

◆ Prima correzione ARC ( la correzione ARC potrebbe migliorare le prestazioni e la stabilità dello splicing)

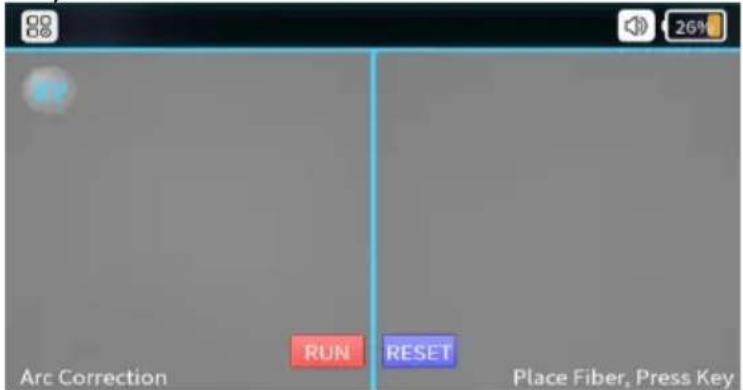

◆ Interfaccia di correzione ARC ( taglio e posizionamento della fibra modo corretto)

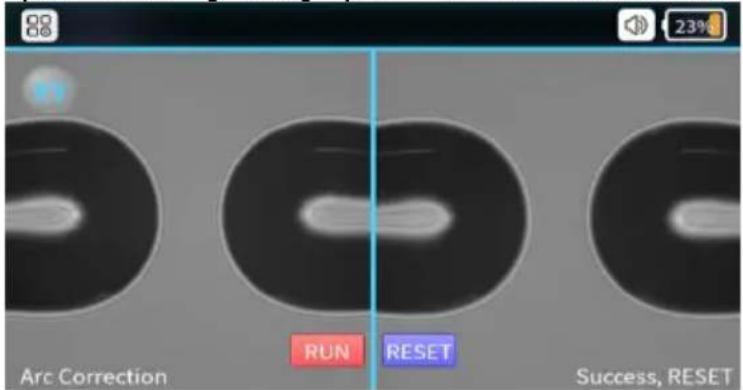

◆ Correzione ARC riuscita ( dopo che sullo schermo viene visualizzat successo " , il processo di correzione ARC è completato, quindi utilizzare il pulsante [Rest] per uscire dalla modalità.)

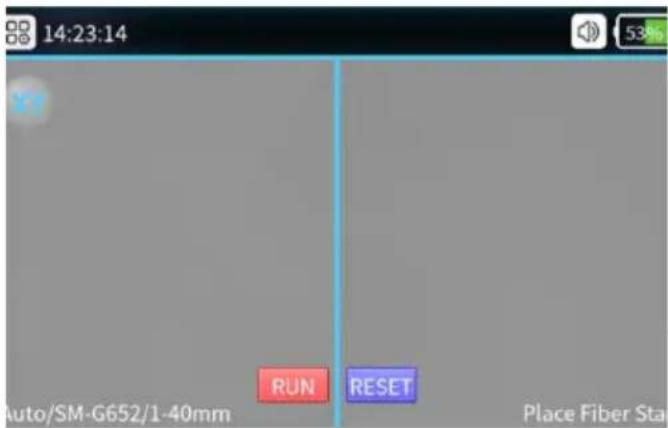

Interfaccia di osservazione della fibra

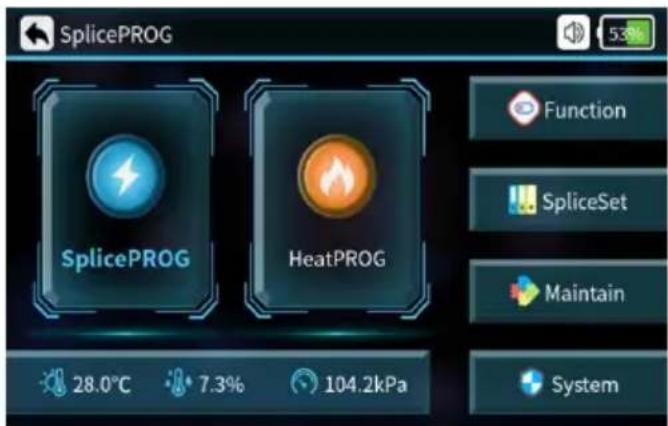

Interfaccia di introduzione alla funzione Splicer

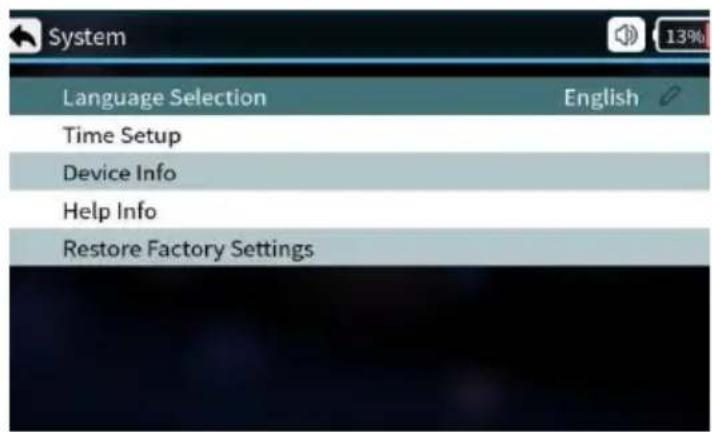

Impostazioni delle funzioni di sistema e di scelta rapida Menu di impostazione del sistema

Insieme di sistema	Spiegare
Selezione della lingua	Inglese , Francese , Tedesco, Portoghese, Italiano, Spagno
Impostazione dell'ora	Impostazione dell'ora di sistema
Informazioni sul dispositivo	Informazioni relative al dispositivo corrente
Informazioni di aiuto	Manuale di istruzioni
Ripristina impostazioni di fabbrica	Le impostazioni vengono ripristinate alle impostazioni di fab

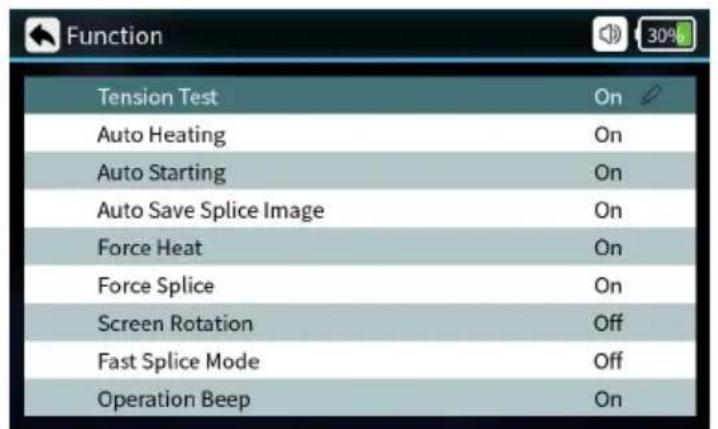

Funzione di scelta rapida Menu

Funzione	Spiegare
Prova di tensione	Quando è attivato, il test di tensione verrà eseguito automaticamente dopo la giunzione.
Riscaldamento automatico	Inserire la fibra nel riscaldatore , chiudere il coperchio e riscaldamento automatico.
Avvio automatico	Quando è acceso, la giunzione avviene automaticamente volta chiuso il coperchio.
Salvataggio automatico dell'immagine di giunzione	Quando è attivato, salva automaticamente l'immagine di giunzione .
Forza Calore	Quando è acceso, non viene rilevata alcuna fibra ottica; premendo il pulsante di riscaldamento, la fibra si riscalda.
Giunzione di forza	Quando è acceso, l'utente può premere il pulsante di avv forzare il proseguimento della giunzione a fusione, quando processo di giunzione a fusione rileva un errore angolaremancata corrispondenza delle fibre.
Rotazione dello schermo	Interfaccia dello schermo ruotata di 180°
Modalità di giunzione veloce	Può essere attivato o disattivato, il tempo di fusione si quando la modalità rapida è attiva.
Operazione Beep	È possibile impostare l'attivazione o la disattivazione dei s acustici .

1. Preparativi prima della giunzione

Installazione del manicotto in fibra

Installare una guaina sulla fibra per proteggere la giunzione dopo la giunzione. Prima dell'installazione, assicurarsi che non vi sia sporcizia all'interno della guaina e tenere la guaina.

2. Rimozione di altri strati protettivi, ad eccezione del rivestimento fibra

Rimozione dell'altro strato protettivo e di rivestimento da 40 mm con spelafili.

Dopo aver rimosso la fibra ottica, utilizzare carta priva di polvere e immergerla in alcol puro al 99% per pulire lo strato di rivestimento ir

direzione circolare. Partendo dall'interfaccia tra il rivestimento e la fibra nuda, ruotare la carta in direzione della fibra nuda in direzione circola sbarazzarsi dei detriti degli strati di rivestimento.

3. Taglio della fibra

(1) Aprire il coperchio del Cleaver e posizionare la fibra con il morse nella fessura di taglio, mantenendo la fibra ottica in verticale rispetto superficie del Cleaver.
(2) Premere in avanti il morsetto della fibra e assicurarsi che la parte anteriore del morsetto sia a stretto contatto con la fessura di scission caso contrario, la fibra potrebbe essere più lunga del previsto.
(3) Premere verso il basso la copertura in fibra per scinderla.
(4) Aprire il coperchio e togliere la fibra tagliata.
(5) Estrarre gli scarti e metterli nel contenitore degli scarti.

Attenzione : se la superficie di taglio della testa non è adatta o la non può essere eseguita verso il basso, regolare la lama della cesoi

4. Posizionamento delle fibre

①Aprire la copertura antivento e controllare se la scanalatura a V è In caso contrario, utilizzare un getto d'aria o una lama per pulire la scanalatura a V.
②Inserire le fibre tagliate nella scanalatura a V dei moduli di giunzion assicurarsi che le fibre siano posizionate correttamente nella scanalatur V.
③Controllare se le estremità delle fibre sono nella posizione tra le pu degli elettrodi e le scanalature a V. E assicurarsi che siano vicine al degli elettrodi. In caso contrario, le fibre devono essere riposizionate.
④Chiudi la copertura antivento con delicatezza e iniziare a giuntare.

5. Operazioni di giunzione e riscaldamento

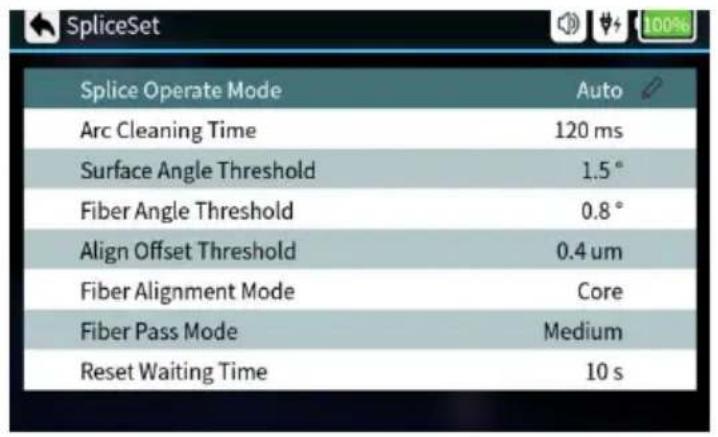

Selezionare il programma di giunzione corrispondente in base al tipo i fibra.

Splice Set Splice Operate Mode Auto Arc Cleaning Time 120 ms Surface Angle Threshold 1.5° Fiber Angle Threshold 0.8° Align Offset Threshold 0.4 um Fiber Alignment Mode Core Fiber Pass Mode Medium Reset Waiting Time 10 s

Set di giunzioni	Spiegare
Modalità di funzionamento della giunzione	Modalità automatica, modalità semiautomatica, modalità manuale opzionale
Tempo di pulizia dell'arco	Per scarica pulita si intende la pulizia della polvere aderisce alla superficie di una fibra ottica mediante scarico della fibra stessa prima della giunzione a fu
Soglia dell'angolo di superfico	Valore limite dell'angolo della faccia terminale della 1
Soglia dell'angolo della fibra	Limite dell'angolo dopo l'allineamento delle fibre sinis destra
Soglia di offset dell'allineamento	Limite della deviazione centrale dopo l'allineamento o fibre sinistra e destra .
Modalità di allineamento dell fibre	Allineamento del nucleo, allineamento del rivestimento allineamento fine
Modalità di passaggio della fibra	Si possono stabilire standard bassi, medi e alti.
R eset Tempo di attesa	Quando la prova di trazione è attivata, tempo di at il ripristino del motore dopo l'apertura della copertura antivento .

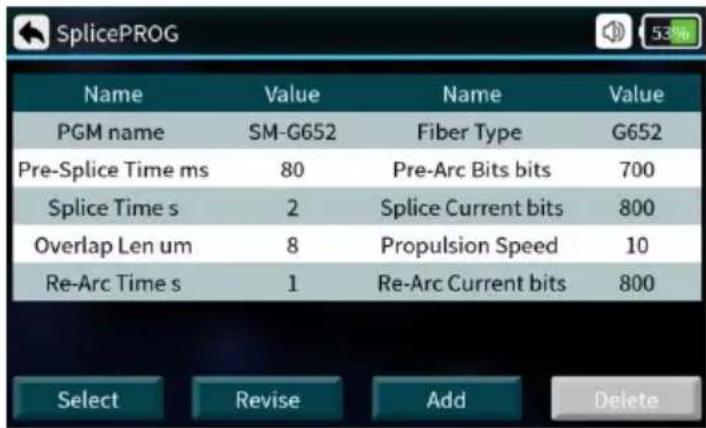

6. Impostazioni del programma Splice

Programma di giunzione	Spiegare
Nome PGN	Nome del programma di giunzione
Tempo di pre-smistamento ms	Il tempo di pre-giunzione può essere impostato da (ms)
Tempo di giunzione s	Il tempo di giunzione può essere impostato da: 0-
Sovrapposizione Len um	La sovrapposizione Len può essere impostata da: (um)
Tempo di ri-arco s	Il tempo di riarmo può essere impostato da: 0-5
Tipo di fibra	Imposta il tipo di fibra
Bit pre-arco	La corrente pre-arco può essere impostata da: 0-4 (bit)
Unisci i bit correnti	La corrente di giunzione può essere impostata da: 0-4000 (bit)
Velocità di propulsione	La velocità di propulsione può essere impostata da (um/s)
Bit di corrente di riarr	La corrente di riarco può essere impostata da: 0- (bit)

7. Processo di giunzione

Chiudere la copertura antivento e la fibra entra nello stato di allinear automatico. Il sistema controllerà automaticamente le facce terminali de

fibra, se le facce terminali non sono qualificate la giunzione non ver avviata e sullo schermo verrà visualizzato un avviso di errore. La fil deve essere tagliata di nuovo. Se l'interruttore di giunzione forzata è acceso, l'utente può premere il pulsante di avvio per continuare l'union. Se impostato su giunzione semi-automatica, lo schermo visualizzerà le informazioni sull'angolo dopo l'allineamento delle fibre. A questo punto puoi premere il pulsante di avvio per la giunzione ad arco. Se gli rilevati superano l'angolo limitato, sullo schermo verrà visualizzato un avviso di errore. Le fibre dovranno essere tagliate di nuovo

Immagini visualizzate (asse X/Y)	Spiega Avviso	Possibili motivi	Soluzioni
	Gli angoli delle fibre le facce terminali nor sono qualificati	Problemi con il processo di taglio delle fibre	Ritagliare la fibra

8. Stima della perdita di giunzione e valutazione della qualità

Dopo che la giunzione delle fibre è completata, il valore di valutazion perdita di giunzione delle fibre sarà visualizzato sul lato destro dello schermo. Il valore limite della perdita di giunzione è impostato nel r [splice set]. Si noti che il punto di giunzione a volte sembra leggerm

più spesso dell'altra fibra, il che è una normale situazione di giunzione non influisce sulla perdita di giunzione.

Soluzioni per problemi di allineamento anomalo

Fenomeni	Motivo	Soluzioni
Mancata corrispondenza dell'asse del nucleo della fibra	(1) Polvere sul piedino premisto con scanalatura a V o in fibra(2) Problema di rilevamento dell'immagine	(1) Pulisci la scanalatura a Piedino premistoffa in fibra(2) Se appare ripetutamente, gli utenti devono fare【CalibrareSistema】(3) Pulisci la lente e la luce fonte
Angolo del nucleo della fibra errore	(1) Polvere sul piedino premisto con scanalatura a V o in fibra(2) Angolo della faccia della te della fibra scadente(3) La fibra è posizionata in nerrato	(1) Pulire la scanalatura a Fibra Piedino premistoffa(2) Ritagliare la fibra(3) Sostituire la fibra

Arco in fibra	(1) La forza di propulsic della giunzione non è sufficiente(2) La propulsione a giunzione è troppo lento.(3) La corrente di spezi troppo alto o il tempo dell'arco è troppo lungo	(1) Eseguire【Calibrare il sistema】(2) Diminuire【Corrente di pre-giunzione】o【Tempo di pre-giunzione】
Troppo spesso	La propulsione a giunzione la forza è eccessiva	Diminuire【Lunghezza sovrapposizione】, quindi eseguire il t【Calibrazione arco】
meticoloso	(1) La propulsione a giunzione la forza non sufficiente(2) La corrente di giunzione è eccessivo	(1) Aumentare【Lunghezza sovrapposizione】, quindi eseguire il t【Calibrazione arco】(2) Diminuire【Corrente di giunzione】
Fessura	La corrente di giunzione troppo piccola	Aumenta【Corrente di giunzione】

9. Prova di tensione

Se " T ension T est" è impostato su "ON", dopo la giunzione, il testensione verrà eseguito automaticamente e la forza di trazione sarà 2

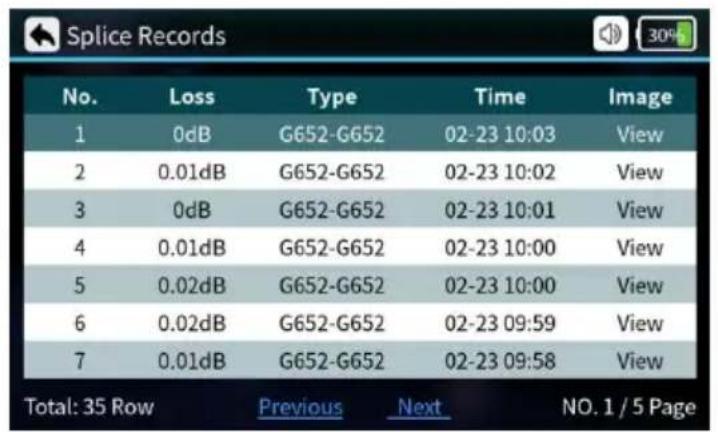

10. Archiviazione e interrogazione dei risultati dello splicing

Registrazione di giunzione	Spiegare
NO	Ordina per tempo di giunzione
Perdita	Perdita di fibre dopo la giunzione
Tipo	Tipi di fibra per giunzione
Tempo	Tempo di giunzione
Immagine	Immagine visibile della giunzione finita

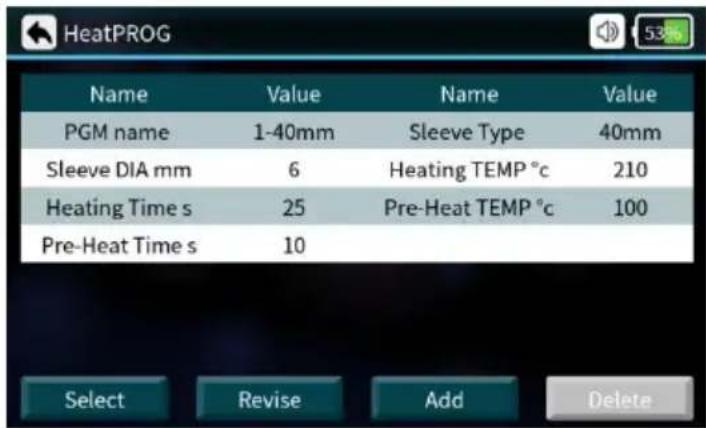

11. Funzionamento del riscaldatore

Selezionare [Heat Program] nel menu principale, selezionare il program di riscaldamento corrispondente in base al diametro e alla lunghezza tubo termorestringente e provare a utilizzare i parametri di riscaldamen preimpostati. A causa della differenza nell'ambiente, la temperatura e il tempo di riscaldamento possono essere regolati.

Riscaldamento PROG	Spiegare
Riscaldamento PN	Nel sistema sono memorizzati numerosi programmi di riscaldamento per diversi tubi termoretraibili e agli utenti ve offerti anche molti programmi autoimpostati.
Diametro manica	1-20mm
Tempo di riscaldamento	Tempo di riscaldamento del termoretraibile .
Tempo di preriscaldamento	Tempo di preriscaldamento
Tipo di manica	Tubo normale da 10 mm a 60 mm, FC, SC
Temperatura di riscaldamento	Il limite di temperatura del processo di riscaldamento .
Temperatura di preriscaldamento	Limite di temperatura del processo di preriscaldamento .

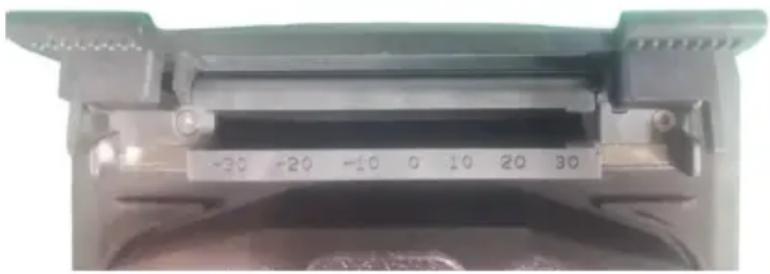

-30 -20 -10 0 10 20 30

1. Aprire il coperchio del riscaldatore.
2. Estrarre la fibra ottica giuntata e spostare il termorestringente tubo centro del punto di giunzione.
3. Metti il guaina protettiva nel riscaldatore, raddrizzare delicatamente l fibra ottica e posizionare la guaina protettiva al centro della guaina, c coprire il coperchio del riscaldatore e l'indicatore di riscaldamento si accende.
4. Dopo il completamento dell'operazione di riscaldamento, la spia di riscaldamento è spenta; a questo punto, è necessario aprire immediatamente il coperchio del riscaldatore per estrarre la fibra ottica (Nota: non toccare la guaina protettiva termoretraibile riscaldata con le mani per evitare ustioni)
5. Controllare l'effetto di restringimento termico, se è qualificato, inserir nella piastra di raffreddamento per un raffreddamento naturale; se non qualificato, se all'interno sono presenti polvere o bolle d'aria, si consig eseguire nuovamente l'operazione di restringimento termico.

Maintenance

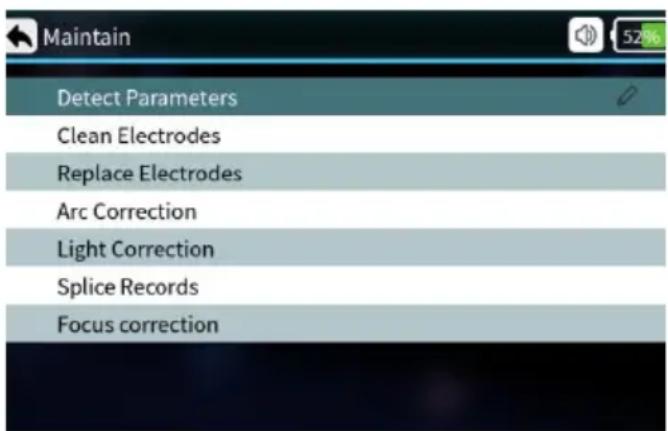

Menu di manutenzione delle attrezzature

Maintain Detect Parameters Clean Electrodes Replace Electrodes Arc Correction Light Correction Splice Records Focus correction

AttrezzaturaManutenzione	Spiegare
Rileva parametri	Autoispezione automatica della posizione dell'elettrodo, del mot di altri parametri di sistema
Elettrodi puliti	Scariche multiple ad alta corrente per pulire gli elettrodi.
Sostituire l' elettrod	Dopo aver sostituito l'elettrodo, la posizione di scarica viene determinata automaticamente e l'elettrodo viene stabilizzato da scariche
Correzione ARC	Esegue l'operazione di correzione dell'arco e corregge automaticamente la corrente di scarica.
Rilevamento della luce	Calibrazione automatica delle sorgenti luminose rosse
Registrazioni di giunzione	Richiedi tempo di giunzione, stima della perdita, immagine, ec
Correzione della messa a fuoco	Calibrazione automatica della messa a fuoco della fibra sullo schermo.

1. Calibrazione ARC

I passaggi dell'operazione di calibrazione ARC sono i seguenti:

(1) Selezionare [ARC Correction] nel menu [Manutenzione].
(2) Inserire la fibra tagliata nella giuntatrice a fusione e chiudere il coperchio antivento.

(3) Premere il tasto di avvio per eseguire.

(4) Se il display visualizza il messaggio "La corrente ARC è troppo (o "La corrente ARC è troppo piccola", continuare a ripetere le operaz descritte nei punti (2) e (3) sopra finché non viene visualizzato il me che la calibrazione della scarica è riuscita.

(5) Se viene visualizzato il messaggio "calibrazione scarico fallita", ripe il passaggio (1).

Suggerimento: quando si cambia il tipo di fibra di giunzione a fusione quando il sistema viene aggiornato; quando la temperatura, l'umidità e pressione dell'aria dell'ambiente operativo cambiano notevolmente; si verificano guasti continui di giunzione o perdite elevate; la giuntatrice fusione non è stata utilizzata per molto tempo o gli elettrodi sono sta utilizzati troppe volte; eseguire la correzione ARC dopo la pulizia o la sostituzione dell'elettrodo, altrimenti ciò influirà sull'effetto di giunzione.

2. Manutenzione degli elettrodi

Elettrodo pulito

(1) Selezionare [ Pulisci elettrodi ] nel menu [Manutenzione].
(2) Premere il pulsante di avvio e la macchina pulirà automaticamente elettrodi.

Nota: non toccare la punta dell'elettrodo con oggetti duri per evitare (danneggiare l'elettrodo e compromettere l'effetto di giunzione.

Sostituire l'elettrodo

L'elettrodo si usurerà a causa dell'uso, si prega di sostituire l'elettrodo tempo, altrimenti influenzerà l'effetto di fusione della fibra ottica. Il nun di scariche deve essere reimpostato dopo la sostituzione degli elettrodi Non toccare la punta dell'elettrodo durante la sostituzione.

(1) Prima di sostituire l'elettrodo, l'utente deve spegnere l'alimentazione.

(2) Allentare le viti fissate sul coperchio dell'elettrodo e rimuovere l'elettrodo.

(3) Installare il nuovo elettrodo nell'alloggiamento dell'elettrodo, installare coperchio dell'elettrodo e serrare lentamente le viti.

(4) Osservare se le linee di collegamento dei due elettrodi sono sul orizzontale e sul piano verticale; in caso contrario, reinstallarle.

3. Test di autocontrollo dei parametri di sistema

Si consiglia vivamente che la giuntatrice a fusione esegua un autotesti parametri di sistema dopo l'aggiornamento del sistema; sostituire gli elettrodi o spostarli; la giuntatrice a fusione è stata sottoposta a trasp lunga distanza o forti vibrazioni; ciò influirà sull'effetto di giunzione. I passaggi dell'autotest dei parametri di sistema sono i seguenti:

(1) Pulire la scanalatura a V con un batuffolo di cotone imbevuto di pulire la fibra ottica preparata.
(2) Selezionare [ Rileva parametro ] nel menu [Manutenzione] e premi tasto menu per accedere all'interfaccia di autotest dei parametri di sist
(3) Inserire la fibra ottica tagliata nella giuntatrice a fusione, chiudere coperchio antivento e premere il pulsante di avvio per avviare l'autotes parametri di sistema.
(4) In circostanze normali, l'autotest dei parametri dura circa 2 minuti, osservare le informazioni visualizzate sullo schermo LCD, se l'autotest fallisce, correggere l'operazione in base alle informazioni visualizzate e riavviare l'autotest dei parametri di sistema (passaggio (2)).

4. Pulizia e manutenzione della macchina giuntatrice

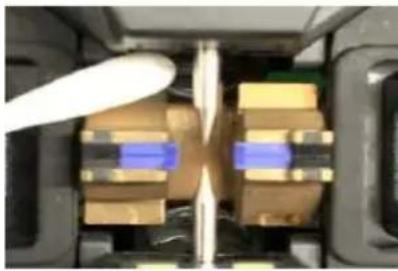

Pulizia della scanalatura a V

Se c'è un contaminante nella scanalatura a V, le fibre si discosteranr dalla posizione normale e quindi l'allineamento sarà influenzato, così c la perdita di giunzione potrebbe essere anormalmente più alta. Quindi utenti devono controllare e pulire regolarmente la scanalatura a V. Le operazioni sono le seguenti:

( 1)Aprire la copertura antivento.
( 2) Pulire il contaminante sulla scanalatura a V con il soffiatore anti in dotazione.
( 3) Pulire il fondo della scanalatura a V con un batuffolo di cotone imbevuto di alcol.

Avviso: non toccare le punte degli elettrodi. Pulire delicatamente la scanalatura a V e non utilizzare oggetti duri (lama, ecc.) per pulire la scanalatura in caso di danni che potrebbero compromettere le normali funzioni.

Pulizia del perno pressore della fibra

La polvere sui pressatori di fibre può causare problemi di fissaggio o delle fibre e influenzerà direttamente la qualità della giunzione. Gli ute devono controllare e pulire regolarmente i pressatori di fibre.

1. Aprire la copertura antivento.

2. Pulire la superficie dei pressori con un batuffolo di cotone sottile imbevuto di alcol, asciugare il pressore con un batuffolo di cotone as dopo la pulizia.

Pulizia del riscaldatore

Polvere e sporcizia si depositano facilmente sul riscaldatore. Si consigli pulire regolarmente la piastra riscaldante con un batuffolo di cotone asciutto.

5. Aggiornamento software

(1) Nel menu [Sistema], accedi alla pagina di query di [Informazioni macchina] e potrai visualizzare il numero di versione della giuntatrice fusione corrente (ad esempio V1.0.0 / V1.0.0).

(2) Ottieni l'ultimo file di aggiornamento dal produttore della giuntatrice fusione e confronta se la versione corrente è coerente. Se il numero versione è completamente coerente, non c'è bisogno di aggiornare di nuovo.

(3) Accendere la giuntatrice a fusione, collegare il computer e la giun a fusione con un cavo dati USB e si noterà che sul computer viene visualizzato il prompt di funzionamento del disco U. Copiare il file di

aggiornamento direttamente nella directory principale del disco U, spegnere e riavviare. (Nota: assicurarsi di spegnere il computer dopo copiato il file e scollegare il cavo dati USB, altrimenti si verificheranno situazioni anomale.)

(4) Dopo aver riavviato la giuntatrice a fusione, procedere secondo le informazioni richieste. Premere la voce di menu per accedere a [Impostazioni di sistema] -> [Informazioni macchina], la giuntatrice a fusione rileverà automaticamente il file di aggiornamento e si aggiornere automaticamente, attendere che la giuntatrice a fusione si aggiorni automaticamente e si riavvii automaticamente, ovvero l'intero processo e aggiornamento del software è terminato, se si verifica un'interruzione anomala, ripetere nuovamente i passaggi (2) (3) (4). Se si riscontrano problemi che non possono essere risolti, contattare la manutenzione post-vendita.

Others

Informazioni di avviso	Motivo	Contromisure
Posizionamento errato della fibra sinistra(Consiglio Nazionale per la Protezione dell'Ambiente)	(1) La fibra sinistra è sciss pure corto;(2) La parte sinistra fibra messa nella scanalatura a è rotto;(3) La fibra sinistra non vie inserita il centro di Scanalatura a V ;L'equipaggiamento di propulsione sinistro è collegato in modo errato	Nel caso di 1 o 2, ri -scivolare sinistra fibra e fare certo il diviso la lunghezza è appropriataNel caso 3, sostituire la fibra sirSe la ripartizione non corrisponde 1, 2, 3, fare 【Calibrare il sistem】Se il problema rimane , per favo contattare il servizio post-vendita dipartimento
Fibra destra il posizionamento non corretto (Richiesta di proposta di legge)	(1) La fibra destra è tagliai troppo corta;(2) La parte della fibra des messa nella scanalatura a rotto;(3) La fibra giusta non vier inserita il centro della scanalatura a V;L'attrezzatura di propulsione destra è collegata in modo errato	Le soluzioni si riferiscono a quan soprasopra
Sinistra e Destra posizionamento delle fibre Sono non corretto (LRFPC)	Lo stesso di sopra	La soluzione si riferisce a quanto sopra
La fibra sinistra è Non qualificato (QFP)	(1) La superficie della fibra sinistra è polverosa;(2) La fibra sinistra è sciss male, come difetto del nucleo, difetto del rivestimento o fib incompletezza	Nel caso 1, utilizzare alcol per p la fibra sinistraNel caso 2, rifare la fibra
La fibra giusta è non qualificato (QNQ-RF)	(1) La superficie della fibra destra è polverosa (2) La destra è scissa male, come difetto del nucleo, rivestimento , difetto, fibra incompletezza	La soluzione si riferisce a quanto sopra
sinistra e destra è non qualificato (Richiesta di licenza)	Lo stesso di sopra	La soluzione si riferisce a quanto sopra
La faccia della tes della fibra sinistra non è qualificata (LFEANQ)	Angolo della faccia della te della fibra sinistra supera il limite	Ritagliare la fibra sinistra.Se la qualità del taglio è ancora povero dopo molteplici prove, sostituire la lama (attenzione: in 【Menu】->【Modalità di giunzione】->【Soglia angolo superficie】, testa limite dell'angolo della faccia può essere impostato)
Testa in fibra dest il volto non è qualificato (RFEANQ)	Angolo della faccia della te della fibra a destra supera limite	La soluzione si riferisce a quanto sopra
La faccia della tes della fibra sinistra destra sono non qualificato	L'angolo della faccia della testa della fibra sinistra e destra supera il limite	La soluzione si riferisce a quanto sopra
Fibra non qualificata angolo	Gli errori angolari delle fibre ottiche su entrambi i lati ne orizzontale e verticale le direzioni sono maggiori del impostare la soglia.	Riposizionare la fibra ottica su entrambi lati.
Perdita stimata la quantità è eccessiva	(1) la perdita di giunzione supera il limite;(2) Il programma selezionato non corrisponde al tipo di	Pulisci la scanalatura a V, ripeti calibrazione dell'arco, quindi esegu nuovamente la giunzione
Il potere è troppo insufficiente	Batteria residua attuale meno del 2%	Utilizzare l'adattatore di alimentazione per caricare
Sostituire gli elettrodi	Gli elettrodi registrano l'arco superare il limite	Sostituire gli elettrodi (azionare 【 Sostituisci elettrodi », 【 Calibra sistema】)
suoni ad arco anormalmente	Gli elettrodi sono posizionati modo errato collocato	Reinstallare l'elettrodo rigorosamente
ritardo dell'arco o sistema non è riuscito a creare l'arco	(1)Gli elettrodi sono posizionati in modo errato collocato;(2) La punta dell'elettrodo avvolto da monox	(1) Reinstallare l'elettrodo rigorosamente;(2) Pulire la punta dell'elettrodo sostituirla elettrodo
crash del sistema quando l'arco	Gli elettrodi sono posizionati modo errato collocato	Reinstallare gli elettrodi rigorosamente
Calibrazione dell'arco fallimento	AmbienteInfluisce notevolmente sull'arco	Se il sistema avverte che la corne dell'arco è troppo grande, diminui la corrente di giunzione, quindi eseguire la【Calibrazione dell'arco e viceversa.Se il problema persiste, contattare reparto assistenza post -vendita
Fibra ottica errore allineamento	(1) Lente del microscopio, LED la lampada o la scanalatura a V sono impolverate;Sistema di alimentazione dell'apparecchiatura è difettoso	Pulisci la lente del microscopio, Lampada a LED e scanalatura a se il problema persiste, contattare reparto assistenza post-vendita
La qualità della giunzione in fibra scarsa	(1)La fibra è polverosa;(2) Il tipo di fibra o il programma di giunzione a fusione selezionato è sbagliato;(3) L'ambiente di giunzione fusione cambia notevolmente(4) L'apparecchiatura di controllo è rotta	(1)Rifare la fibra ottica, giuntarla Ancora;(2) Scegliere il tipo giusto di fil programma di giunzione a fusione(3) Utilizzare la【Calibrazione dell'arco】per ottenere l'intensità appropriata dell'arco;(4)Operare【Calibrare il sistema】
La tastiera ha nessuna risposta	Arresti anomali del sistema	Spegnere l'alimentazione e riavviani
Lo schermo non h colori chiari o sfocati	(1) Arresti anomali del sistema;(2) Il filo del monitor LCE allenta o è rotto	Spegnere l'alimentazione e riavviani Se il problema persiste, contattare servizio post-vendita . reparto assistenza vendite
Su entrambi i lati della fibra dopo la scarica, la giunzione non è avvenuta. riuscito	Intensità di scarica anomala errore di sistema	Per favore continua a unire di n dopo la correzione della scarica, ancora non è possibile risolvere problema, l' arresto e il riavvio
Fibra ottica nel processo di l'allineamento è oltre la vista esterna	1.Fibra ottica posizionata all'esterno la scanalatura a V;2. Il sistema funziona in modo anomalo	1. Si prega di riposizionare la fibra ottica e di garantire al centro del Scanalatura a Vgiunzione selezionata -> Menu【 modalità di operazione di giunzione】,entrare nella modalità "manuale", selezionare operazione sulla fibra ottica, la l'operatore può essere attraverso quattro tasto direzionale sposta il lato corrispondente del fibra ottica, motore di ritorno al centro del campo, e poi fare auto- controllo parametri di sistema .

Scheda di servizio post-vendita

Nome: Telefono :

Numero di serie del prodotto : Modello del prodotto :

Indirizzo:

ufficio acquisti:

Descrizione del problema:

Nota

Siamo in continuo miglioramento e il design e le specifiche sono sog modifiche senza preavviso.

Tutte le informazioni contenute nel presente manuale sono state attentamente riviste per verificarne l'accuratezza e ci riserviamo il diritto spiegare eventuali errori tipografici od omissioni.

Note legali

◆ Nessuna organizzazione o individuo potrà estrarre, copiare o copiare, in tutto o in parte, il contenuto del manuale senza la autorizzazione della nostra azienda e non potrà diffonderlo in alcuna forma.

Questo manuale descrive il prodotto e le caratteristiche o le funzioni dei suoi accessori sono determinate dai lotti di produzione. Pertanto il prodotto o i suoi accessori descritti nel manuale potrebbero non essere gli stessi di quelli acquistati. Il produttore riserva il diritto di modificare il manuale ogniquivalvolta sia necessario senza preavviso formale e non si assume alcuna responsabilità per tali azioni.

◆ Nota: leggere attentamente il manuale di istruzioni per utilizzare giuntatrice in modo più accurato e professionale.

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
