MANUAL DE USUARIO ALK-T7 Vevor
Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
EMPALMADOR DE FIBRA ÓPTICA POR FUSIÓN MODELO: ALK -T7
Seguimos comprometidos a brindarle herramientas a precios competitivos.
"Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar utilizada únican por nosotros
Representa una estimación de los ahorros que podría obtener al comprar ciertas herramientas.
con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir
Todas las categorías de herramientas que ofrecemos. Le recordamos que debe verifi con cuidado
Cuando realiza un pedido con nosotros, si realmente está Ahorro Medio en comparación con las principales marcas líderes.
VEVOR®
TOUGH TOOLS, HALF PRICE

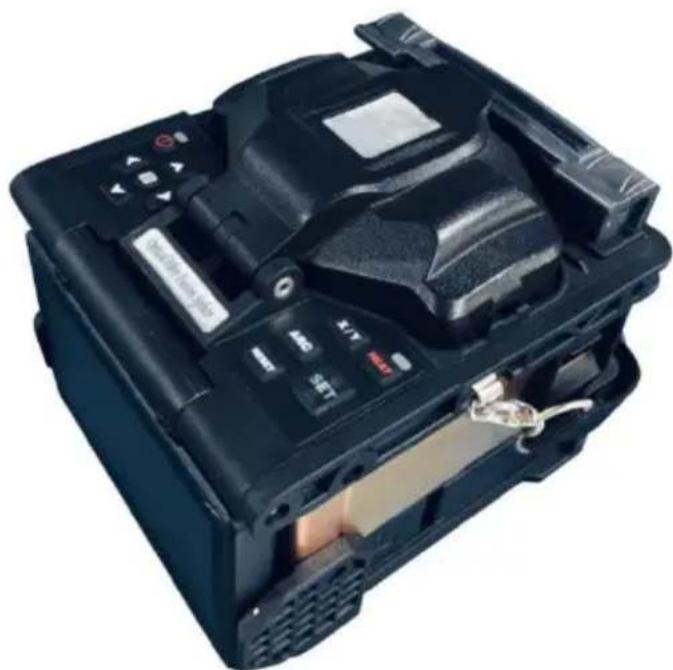

OPTICAL FIBER FUSION SPLICER
MODELO: ALK-T7
¿NECESITAS AYUDA? ¡CONTÁCTANOS!
¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? Nc dude en ponerse en contacto con nosotros:
Soporte técnico y certificado de garantía electrónica www.vevor.com/support
Estas son las instrucciones originales, lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se res una interpretación clara de nuestro manual de usuario. La apariencia producto estará sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software en nuestro producto.
Advertencia: Este producto está diseñado para unir fibras ópticas de vidrio utilizadas para comunicaciones y está estrictamente prohibido unir otras sustancias. Un uso incorrect puede provocar descargas eléctricas, incendios o lesiones personales. Lea atentamente y respete las siguientes normas para su propia seguridad.
(1) Utilice la fuente de alimentación proporcionada con este producto utilice otro adaptador de corriente, batería o cable de alimentación. No utilice este producto con otros voltajes para no provocar incendios o descargas eléctricas.
(2) No permita que caigan líquidos como agua o materiales metálicos equipo, ya que podría provocar un incendio, una descarga eléctrica o avería. Deje de utilizar el equipo, desconecte el enchufe de la batería y póngase en contacto con nuestro personal de mantenimiento si se produce alguna de las situaciones anteriores.
(3) No se debe utilizar el empalmador de fusión en entornos combustos o explosivos, de lo contrario podría provocar un incendio o una explora (4) No toque los electrodos cuando la empalmadora de fusión esté el funcionamiento, ya que podría causar lesiones por el alto voltaje gene por el arco de los electrodos. Asegúrese de que la energía esté apa que el cable de alimentación esté desconectado al reemplazar los electrodos.
(5) Si se produce humo, mal olor o ruido anormal, deje de utilizar la empalmadora de fusión inmediatamente, desconecte el cable de alimentación y comuníquese con nuestro personal de mantenimiento. S continúa usándola, puede provocar un incendio, una descarga eléctrica o una avería en el equipo.
(6) Está prohibido desmontar o volver a montar el empalmador de fusión, volver a montar la batería o el adaptador de corriente para evitar sobrecalentamiento, explosión o incendio.
(7) Siga estrictamente el manual de instrucciones sobre cómo utilizar la
batería. El uso incorrecto puede provocar que la batería se sobrecalie explote o explote, lo que puede provocar un incendio o lesiones personales.
*No utilice otros métodos además de este manual para cargar la bat
*No arroje la batería al fuego;
*No conecte electrodos positivos y negativos con interfaces inversas;
*No cargue ni descargue bajo altas temperaturas, fuego o luz solar c
*No arroje ni golpee la batería;
*Si se derrama electrolito de la batería, manipúlelo con cuidado. Si es derrame entra en contacto con la piel o los ojos sin darse cuenta, o limpiarlos a fondo y buscar tratamiento médico de inmediato. Al mismo tiempo, informe al departamento de reparación para que procese la batería.
(8) La empalmadora de fibra óptica debe ser reparada y depurada por profesional. Una reparación incorrecta puede provocar un incendio o un descarga eléctrica. Si se produce una falla, comuníquese con nuestro departamento de reparaciones.
ELIMINACIÓN CORRECTA
Este producto está sujeto a las disposiciones de la Directiva Europea 2012/19 /CE . El símbolo que muestra un contened de basura tachado indica que el producto requiere una recog selectiva de residuos en la Unión Europea. Esto se aplica a producto y a todos los accesorios marcados con este símbolo. Los productos marcados como tales no pueden desecharse con los residuos domésticos normales, sino que deben llevarse a un punto de recogida para reciclar dispositivos eléctricos y electrónicos.
ELIMINACIÓN DE LA BATERÍA
Para minimizar los riesgos para la salud y el medio ambient final de la vida útil de este producto, las leyes que tratan s Residuos de Equipos Eléctricos y Electrónicos (RAEE) y la Directiva sobre Residuos de Baterías requieren que deseche este producto en un centro de recolección adecuado donde s
enviado para retirar las baterías y reciclarlas adecuadamente.
Comuníquese con las autoridades locales para obtener más detalles s el reciclaje y la eliminación segura de estas en su área.
FCC INFORMATION
PRECAUCIÓN: ¡ Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular autoridad del usuario para operar el equipo!
Este dispositivo cumple con la Parte 15 de las Normas de la FCC. funcionamiento está sujeto a las dos condiciones siguientes:
1) Este producto puede causar interferencias dañinas.
2) Este producto debe aceptar cualquier interferencia recibida, incluida aquella que pueda provocar un funcionamiento no deseado.
ADVERTENCIA: Los cambios o modificaciones a este producto que no hayan sido aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el producto.
Nota: Este producto ha sido probado y se ha determinado que cump los límites para un dispositivo digital de Clase B de conformidad con Parte 15 de las Normas de la FCC. Estos límites están diseñados p brindar protección razonable contra interferencias dañinas en una instalación residencial.
Este producto genera, utiliza y puede irradiar energía de radiofrecuencia si no se instala y utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las comunicaciones por radio. Sin embarán no existe garantía de que no se produzcan interferencias en una instalación en particular. Si este producto causa interferencias perjudiciales en la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de la siguientes medidas.
- Reorientar o reubicar la antena receptora.
- Aumentar la distancia entre el producto y el receptor.
- Conecte el producto a una toma de corriente de un circuito diferente al
que está conectado el receptor.
- Consulte al distribuidor o a un técnico de radio/TV experimentado p obtener ayuda.
1. Entorno de trabajo
1.1 Precauciones de uso/almacenamiento de la empalmadora:
- Temperatura de trabajo : -10 °C \~ + 45 °C
- Limitación de temperatura : -20 °C \~ +55 °C
● Humedad de trabajo : ≤95 % HR ( sin condensación ) - Velocidad máxima del viento : 15 m/s
- Condiciones de almacenamiento : - 10 °C \~ + 45 °C ( con b Sin condensación ) -20 °C + 60 °C ( Sin batería, Sin condensación )
No utilice la empalmadora en entornos vulnerables al fuego o explosión caso de que se produzca algún desastre de incendio o explosión.
No utilice ni guarde la empalmadora en un entorno de alta temperatu alta humedad, ya que podría dañar la máquina. Cuando traslade la empalmadora de un entorno de baja temperatura a otro de mayor temperatura, tome las medidas necesarias para calentarla y eliminar la condensación.
Tome medidas adecuadas de resistencia al polvo cuando utilice la máquina en entornos polvorientos para evitar que entre mucho polvo máquina y provoque un mal funcionamiento del dispositivo.
2. Fuente de alimentación
Utilice los accesorios correspondientes del empalmador y no utilice nin adaptador de corriente, batería o cable de alimentación que no esté especificado en las instrucciones.
No utilice la empalmadora con voltajes que no estén especificados para modelo, ya que podría provocar incendios o descargas eléctricas. El c de alimentación del cargador de automóvil personalizado solo está disponible para la fuente de alimentación de 12 V de automóviles a gasolina. En ningún caso, los usuarios deben utilizarlo en automóviles diésel con una fuente de alimentación de 24 V.
3. Batería
Siga estrictamente las instrucciones al utilizar la batería. El uso inadecuado de la misma puede provocar que se caliente, explote, se incendie o cause lesiones a los usuarios.
No cargue la batería con métodos que no estén especificados en el manual.
No arroje la batería al fuego.
No invierta los polos positivo y negativo.
No exponga la batería descargada a la luz solar, a entornos con alt temperaturas o al fuego.
No arroje ni golpee la batería.
Si se derrama electrolito de la batería, manipúlelo con cuidado. Si la los ojos del usuario se contaminan accidentalmente con electrolito, láv bien y busque ayuda médica de inmediato.
Por favor informe al departamento de posventa para manejar la bater
4. Otras precauciones
Evite que entren líquidos o materiales metálicos en la estructura inter del producto, ya que podría provocar un incendio, una descarga eléct un mal funcionamiento del producto. Si el agua o cualquier material metálico entra en el producto, deje de usarlo, corte el suministro eléc apague el equipo y comuníquese con el departamento de servicio de mantenimiento.
No toque los electrodos cuando el equipo esté en funcionamiento, ya podría resultar herido por el alto voltaje. Corte la fuente de alimentac apague el equipo antes de cambiar los electrodos.
No desmonte ni destruya la empalmadora, su batería o su adaptador caso de sobrecalentamiento, explosión o incendio. causado.
A excepción de los componentes que se permiten cambiar en este m no intente demoler ninguna parte de la empalmadora. El mantenimiento
la reparación del equipo deben ser realizados por técnicos profesional de nuestra empresa; las operaciones incorrectas pueden provocar incendios o descargas eléctricas.
No toque el tubo termorretráctil durante el proceso de calentamiento (cuando recién haya terminado, ya que está muy caliente y puede ca quemaduras.
No toque la empalmadora, el cable de alimentación ni el enchufe con manos mojadas, ya que podría provocar una descarga eléctrica.
No limpie la lente del microscopio, la ranura en V, la pantalla, etc. ningún producto químico, excepto alcohol. De lo contrario, podría caus imágenes borrosas o manchas en la pantalla, o incluso podría causar corrosión o daños al equipo.
Evite que el equipo sufra sacudidas o golpes fuertes, ya que podría dañarse. Transporte o guarde la empalmadora en una caja de transporte especial.
Realice el mantenimiento completo de la máquina una vez al año pa mantener el rendimiento de la empalmadora.
Production Introduction
Este capítulo presenta en detalle los parámetros fundamentales del eq Leer esta sección puede ayudarle a comprender este producto y familiarizarse con sus características y su entorno técnico.
El empalmador de fibra óptica se utiliza principalmente para el mantenimiento de cables de fibra óptica y operaciones relacionadas. P ello, también se lo denomina empalmador de cables de fibra. Es un dispositivo que utiliza una estructura de propulsión de alta precisión p empujar dos fibras para que se acerquen entre sí y utiliza un arco para fundir dos fibras ópticas juntas en sus caras finales, para forma sola fibra larga.
Los empalmadores de fibra óptica se utilizan principalmente en: operadores de telecomunicaciones, ISP, contratistas de proyectos de re laboratorios. Y se utilizan en: mantenimiento de redes de cables de f proyectos de telecomunicaciones, reparaciones de emergencia,
experimentos ópticos, fabricación y prueba de dispositivos ópticos, investigaciones académicas en universidades.
Características
(1) Basado en el principio de PAS (Sistema de Proyección Lateral), adopta un algoritmo avanzado de detección de imágenes;
(2) Estructura de alineación de doble núcleo, mayor tasa de éxito o fusión y menor pérdida;
(3) Diseño de confiabilidad para mejorar la capacidad a prueba de golvo. prueba;
(4) Diseño de bajo consumo, se pueden utilizar muchas funciones al mismo tiempo y aún pueden funcionar durante mucho tiempo;
(5) El tamaño pequeño y el peso ligero pueden mejorar en gran me eficiencia del trabajo;
(6) Información ambiental adaptable como presión del aire, temperatura humedad, y compensación automática de descarga.
| Principales índices técnicos | |
| Tipos de fibra óptica aplicables | SM (G.652/G.657), MM (G.651), DS (G.653 NZDS (G.655), BI-1, UBI-1, EDF-1, G657B3- |
| Número de núcleo de fibra óptica aplicable | Núcleo único |
| Número de motor | 6 motores, enfoque automático |
| Alineación | Alineación del núcleo, Alineación del revestimiento, Bien un alineamiento |
| Diámetro de fibra aplicable | Diámetro del revestimiento: 80-150 μm, Diám del recubrimiento: 125 ~ 1000 μm |

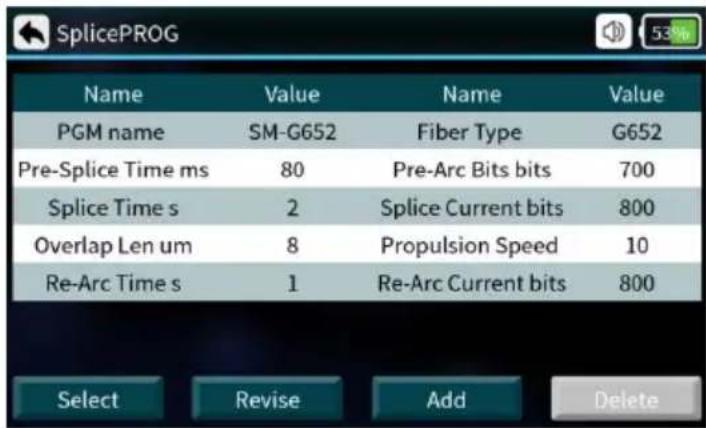

| Modo de empalme | Pre-almacenamiento: 18 grupos, definido por usuario: 982 grupos |
| Camino de empalme | Empalme ARC |
| Función de empalme | Empalme por pasos (semiautomático y manu empalme automático) |
| Tiempo de arranque | 6s |
| Pérdida promedio de empalme por fusión | 0,02 dB (SM), 0,01 dB (MM), 0,02 dB (CS) dB (DS), 0,04 dB (NZ-DS) |
| Pérdida de retorno | Mejor que 60dB |
| Tiempo de empalme | 9SEC (modo estándar) 7SEC (modo rápido) |
| Estimación de pérdida de empalme | Sí |
| Prueba de tensión | ≥2N |
| Pantalla | LCD TFT HD de 5 pulgadas en color verda |
| Idioma | Inglés, español, alemán , francés, portugués, italiano . |
| modo de interacción hombre-computadora | Botón operación |
| Tiempos de aumento de la fibra ó | X/Y: 210 veces, X o Y: 320 veces (Haga doble clic para ampliar 1100 veces) |
| Fuente de alimentación | Batería de litio de 10,9 V, adaptador de co de 13,5 V/5 A |
| Batería | Normalmente funcionan 260 ciclos (empalme /calentamiento). Carga completa 3 horas, ciclo de recarga: 500 veces, batería de litio de 7 mAh |
| Función de ahorro de energía | Modo de espera automático, apagado automa |

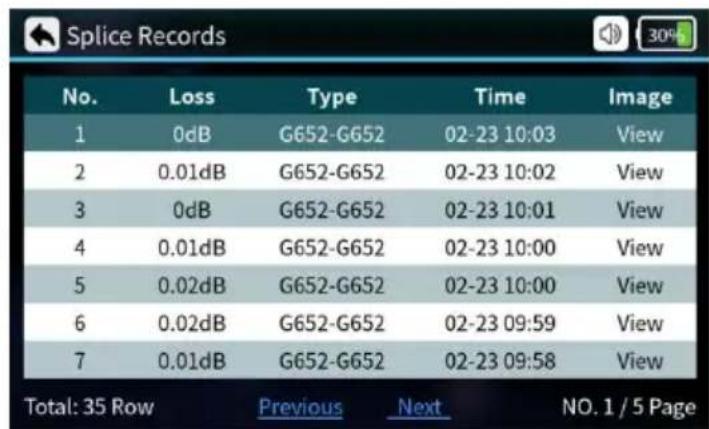

| Resultado de empalme Guardar | Almacenamiento de 100.000 conjuntos de registros de empalme |
| Almacenamiento de imágenes | 10000 almacenamiento de imágenes |
| Vida útil de la varilla del electrodo | ≤ 5 000 |
| Interfaz de datos | USB2.0 puede admitir la exportación de dato empalme |
| Entorno operativo | Elevación: 0 ~ 5000 m, Humedad relativa: 0 95 %,Temperatura: -20°C~55°C, Velocidad máxima el viento: 15 m/s |
| Entorno de almacenamiento | Humedad relativa: 0 ~ 95%,Temperatura: - 30°C~60°C |
| Resistencia a la corrosión | Componentes de equipos, piezas y materiales utilizados con requisitos anticorrosión,y no puede corroerse por la contaminación fluido. |
| Apariencia del anfitrión | La superficie del host está recubierta para o con los requisitos anticorrosión. La superficie todas las piezas pintadas (plásticas); lisa y con una superficie uniforme. Color y brillo, s rayones, defectos, desprendimientos, desprendimientos ni daños. La superficie de piezas galvanizadas tiene un brillo metálico s grietas, Manchas , rebabas y defectos. |
| Peso del empalmador | 1,43 (sin batería) 1,85 kg (con batería) |
| Tamaño del empalmador | 166D×144W×158H (mm) |
| Juicio de interfaz de fibra óptica estándar | Moderado: requisitos generales de calidad |
| Diámetro de manguito aplicable | 2 mm, 3 mm, 4 mm, 6 mm |
| Longitud de manga aplicable | 60 mm, 45 mm, 40 mm, 25 mm (FP-03) |

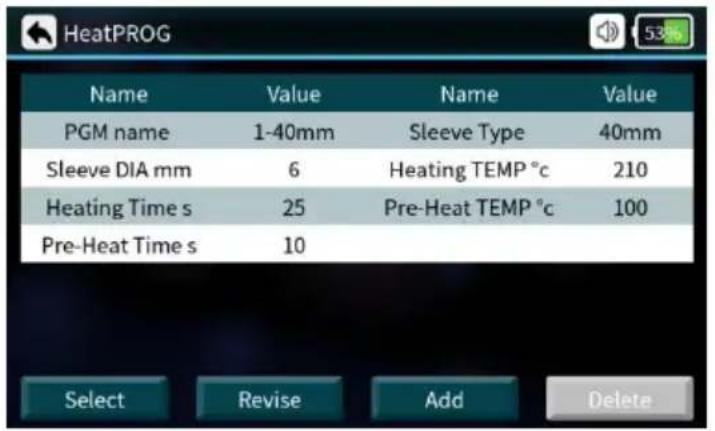

| Tiempo de calentamiento | Tubo de 2 mm (ajustable de 10 a 15 segu tubo de 4 mm (ajustable de 14 a 19 segu tubo de 6 mm (ajustable de 17 a 23 segu |
| Temperatura de calentamiento | 10-260 °C (personalizado) |
| Calentamiento automático | Identificación automática de calefacción al cu cerca |
| Iluminación para trabajos nocturnos | Luces LED dobles |
| Trabajos aéreos | Plataforma de trabajo aéreo opcional |
| Corrección de arco | Sí |
| Batería móvil | Sí |
| Parámetros de consumo de energía | Consumo de energía en funcionamiento 123V |
| Protección de seguridad de la bate | Sobrecarga, sobre protección de descarga |
Introducción del empalmador de fusión

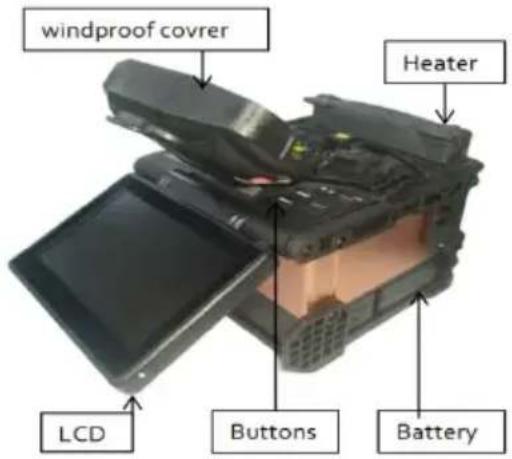

1. Anfitrión de Fusion Splicer
 | Tecla de encendido | Encender/apagar | Tecla de salida/tecla de cambio del campo de visió XY | Regresar al menú anterior, Conmutador de campo X, Y en modo de fibra óptica | |
 | Menú/Confirmar | Entrar al menú, Presione una tecla enter en el menú | Llave para calentar la manga | Manga de inicio calefacción | |
 | Tecla arriba | El cursor del menú mueve hacia arriba | Corrección de arco | Arco rápido corrección | |
 | Tecla abajo | El cursor del menú mueve hacia abajo | Tecla de reinicio | Reinicio del equipo | |
 | Tecla izquierda | El cursor del menú mueve hacia la izquierda, restablezca el Opción actual | Tecla de inicio | Iniciar alineación, Comenzar empalme por fusión | |
 | Tecla derecha | El cursor del menú mueve hacia la derecha, restablece e Opción actual |

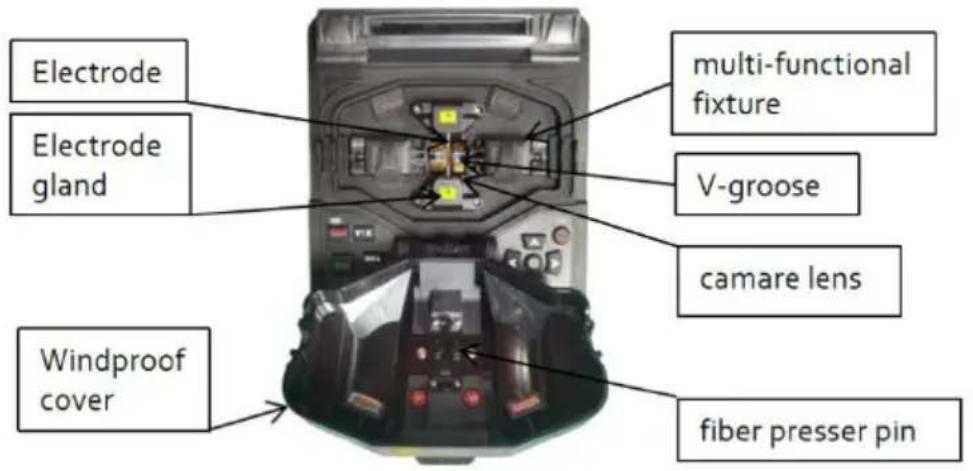

3. Máquina de montaje
En este capítulo se describen los métodos básicos de funcionamiento la empalmadora por fusión. Lea este capítulo en detalle. Puede ayuda utilizar la empalmadora correctamente, evitando daños y problemas anormales.
1. Fuente de alimentación
Este producto se puede cargar mediante los dos modos de suministro energía siguientes : ( 1) Batería de litio interna (sin adaptador de co externo insertado).
(2) Adaptador de corriente externo (con adaptador de corriente externo insertado ).
Atención : utilice el adaptador de corriente compatible con este produ El uso de otros adaptadores puede provocar anomalías en el equipo
La pantalla de energía y el logotipo de carga en la esquina superior derecha de la pantalla .
Cuando la carga de la batería es demasiado baja, el empalmador de fusión mostrará un mensaje de alarma en la pantalla y el usuario de cargar la batería a tiempo o utilizar un adaptador de corriente para suministrar energía.
2. Encender/apagar
Presione brevemente el botón de encendido para encenderlo, la luz indicadora del botón de encendido se vuelve roja, el zumbador emite pitidos y luego el fibra óptica Se muestra la interfaz de observación. Mantenga presionado el botón de encendido para apagar y aparecerá interfaz de apagado. Después de hacer clic en el botón de apagado, puede observar que la pantalla se apaga primero y luego se apaga indicador de encendido, lo que indica que la empalmadora de fusión apagado normalmente.

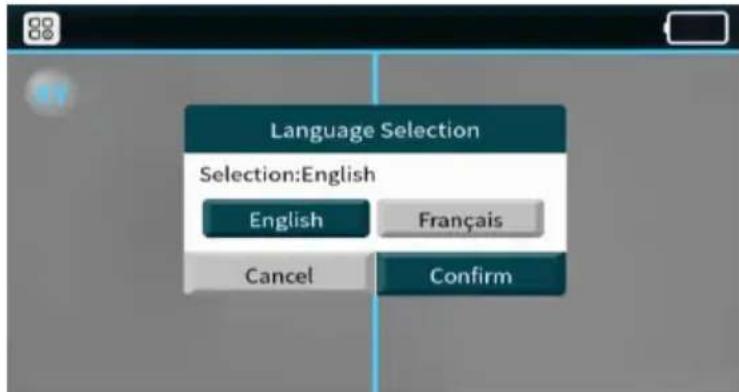

3. Interfaz inicial
◆ Selección de idioma ( inglés, francés, alemán, portugués, italiano, español )

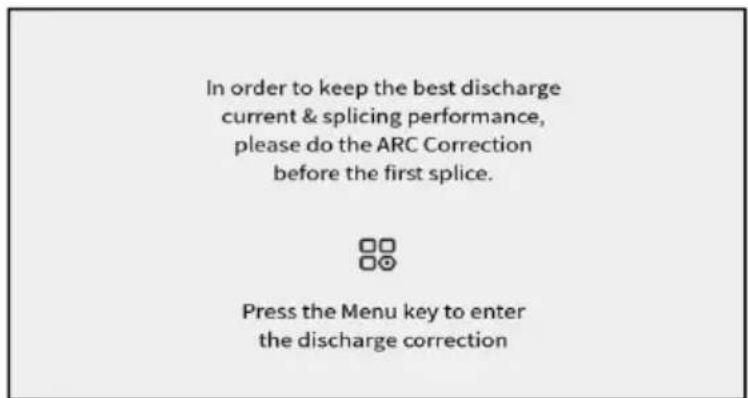

◆ Corrección ARC por primera vez ( la corrección ARC podría mejor rendimiento y la estabilidad del empalme)

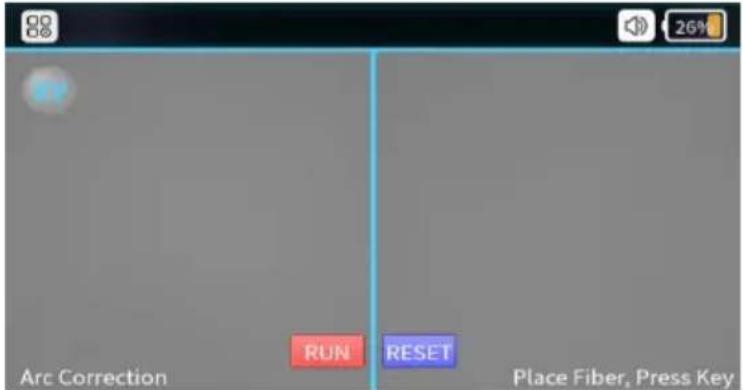

◆ Interfaz de corrección ARC ( Corte y colocación de la fibra de fó correcta)

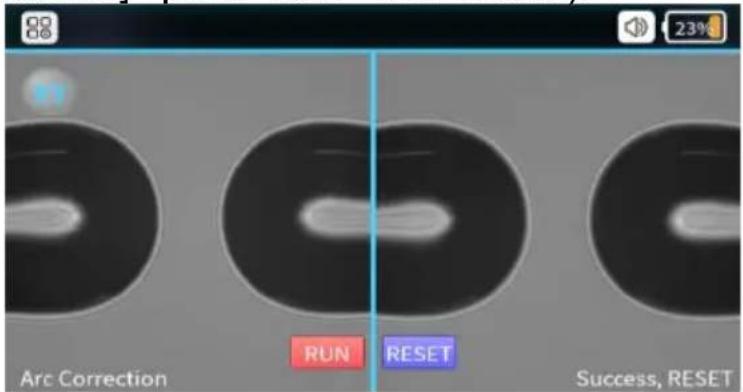

◆ Corrección ARC exitosa ( Después de que aparezca “ éxito ” en pantalla, el proceso de corrección ARC habrá finalizado; luego use botón [Descansar] para salir del modo).

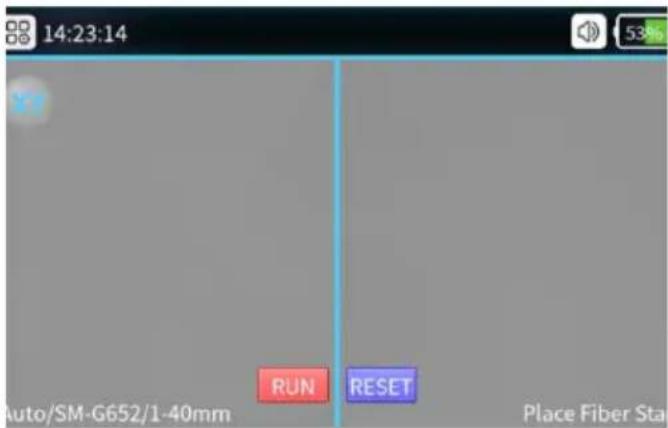

Interfaz de observación de fibra

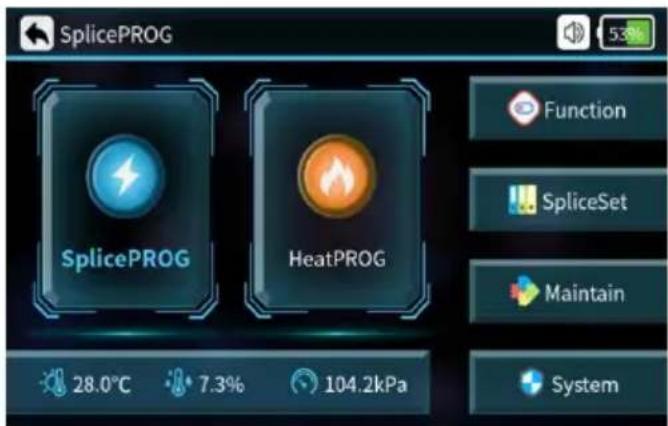

Interfaz de introducción de la función de empalmador

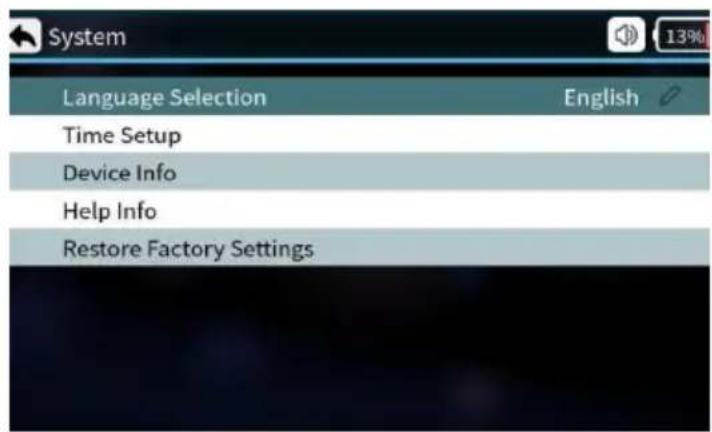

Configuración de funciones del sistema y accesos directos Menú de configuración del sistema
| Conjunto de sistema | Explicar |
| Selección de idioma | Inglés , francés , alemán, portugués, italiano, español |
| Configuración de hora | Configuración de la hora del sistema |
| Información del dispositivo | Información actual relacionada con el dispositivo |
| Información de ayuda | Manual de instrucciones |
| Restablecer configuración de fábrica | Los ajustes se renuevan a los valores de fábrica |

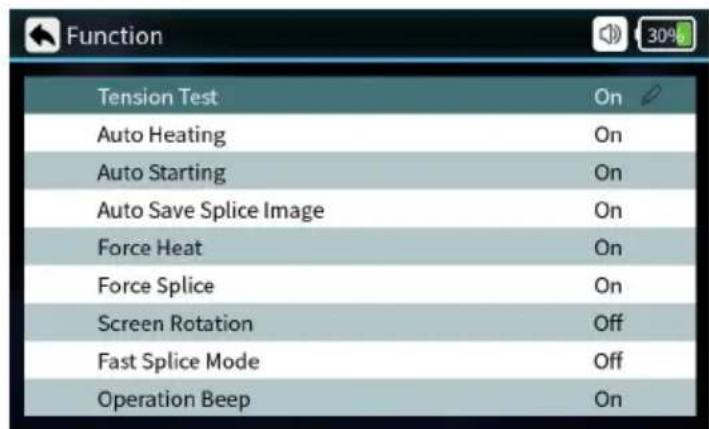

Menú de funciones de acceso directo
| Función | Explicar |
| Prueba de tensión | Cuando está activado, la prueba de tensión se ejecutará automáticamente después del empalme. |
| Calefacción automática | Coloque la fibra en el calentador , cierre la tapa y se automáticamente. |
| Arranque automático | Cuando está encendido, el empalme se realiza automáticamente una vez que se cierra la cubierta. |
| Guardar automáticamente la imagen de empalme | Cuando está activado, la imagen empalmada se guarda automáticamente . |
| Calor de fuerza | Cuando está encendido, no detecta fibra óptica, al presi botón de calor también se calienta. |
| Empalme de fuerza | Cuando está encendido, el usuario puede presionar el b inicio para forzar que continúe el empalme por fusión, o proceso de empalme por fusión detecta una falla de án una falta de coincidencia de fibra. |
| Rotación de pantalla | Interfaz de pantalla girada 180° |
| Modo de empalme rápido | Se puede configurar activado o desactivado, el tiempo de se reduce cuando el modo rápido está activado. |
| Operación Beep | Los pitidos se pueden configurar para que se activen o desactiven . |
1. Preparaciones antes del empalme
Instalación de la funda de fibra
Coloque una funda en la fibra para proteger el empalme después de realizarlo. Antes de la instalación, asegúrese de que no haya sucieda el interior de la funda y sujétela .
2. Eliminación de otras capas protectoras excepto el revestimiento de fibra
Pelar otras capas protectoras y de revestimiento de 40 mm con un pelacables.
Después de pelar la fibra óptica, utilice un papel sin polvo humedecic alcohol de 99 % de pureza para limpiar la capa de revestimiento en sentido circular. Comenzando desde la interfaz entre el revestimiento y fibra desnuda, gire el papel en dirección a la fibra desnuda en senti- circular y elimine los restos de las capas de revestimiento.
3. Corte de fibra
(1) Abra la cubierta de la cortadora y coloque la fibra con la abraza la ranura de corte y mantenga la fibra óptica en posición vertical con respecto a la superficie de la cortadora.
(2) Presione hacia adelante la abrazadera de fibra y asegúrese de qu parte delantera de la abrazadera se encuentre cerca de la ranura de De lo contrario, la fibra puede ser más larga de lo esperado.
(3) Presione hacia abajo la cubierta de fibra para cortarla.
(4) Abra la tapa y retire la fibra cortada.
(5) Saque la chatarra y colóquela en la caja de chatarra.
Atención : cuando la cara del cabezal de corte no está calificada o no se puede realizar hacia abajo, ajuste la hoja de la cuchilla.
4. Colocación de fibra
①Abra la cubierta a prueba de viento y verifique si la ranura en V limpia. De lo contrario, use un soplador de aire o una cuchilla para la ranura en V.
②Coloque las fibras cortadas en la ranura en V de los módulos de empalme y asegúrese de que las fibras estén correctamente en la ra en V.
③Verifique que los extremos de las fibras estén en la posición entre puntas de los electrodos y las ranuras en V. Asegúrese de que esté de las puntas de los electrodos. De lo contrario, se deben volver a las fibras.
④Cerrar Coloque la cubierta a prueba de viento con cuidado y comien unir.
5. Operaciones de empalme y calentamiento
Seleccione el programa de empalme correspondiente según el tipo de fibra.
| Splice Operate Mode | Auto |
| Arc Cleaning Time | 120 ms |
| Surface Angle Threshold | 1.5° |
| Fiber Angle Threshold | 0.8° |
| Align Offset Threshold | 0.4 um |
| Fiber Alignment Mode | Core |
| Fiber Pass Mode | Medium |
| Reset Waiting Time | 10 s |
| Conjunto de empalme | Explicar |
| Modo de operación de empalme | Modo automático, modo semiautomático, modo manua opcional |
| Tiempo de limpieza del A | La descarga limpia se refiere a la limpieza del pol y adherido a la superficie de una fibra óptica mediante descarga de la fibra antes del empalme por fusión. |
| Umbral del ángulo de superficie | Valor límite del ángulo del extremo de la fibra |
| Umbral del ángulo de la fib | Límite de ángulo después de la alineación de la fil izquierda y derecha |
| Umbral de compensación de alineación | Límite de desviación central después de la alineació las fibras izquierda y derecha . |
| Modo de alineación de fibra | Alineación del núcleo, alineación del revestimiento y alineación fina |
| Modo de paso de fibra | Se pueden establecer estándares bajos, medios y a |
| Tiempo de espera para restablecer | Cuando se activa la prueba de tracción, hay un tie espera para que el motor se reinicie después de a cubierta a prueba de viento . |
6. Configuración del programa de empalme
| Programa de empalme | Explicar |
| Nombre PGN | Nombre del programa empalmador |
| Tiempo de pre-empalme ms | El tiempo de pre-empalme se puede configurar en 0-500 (ms) |
| Tiempo de empalme s | El tiempo de empalme se puede configurar entre: (s) |
| Superposición Len um | La longitud de superposición se puede configurar 0 y 50 (um) |
| Tiempo de re-arco | El tiempo de re-arco se puede configurar entre: 0 |
| Tipo de fibra | Establecer el tipo de fibra |
| Brocas Pre-Arco | La corriente de prearco se puede configurar de: 0 (bits) |
| Bits de corriente de empalme | La corriente de empalme se puede configurar entre 4000 (bits) |
| Velocidad de propulsión | La velocidad de propulsión se puede configurar en y 50 (um/s) |
| Puntas de corriente de re-arco | La corriente de re-arco se puede configurar de: 0 (bits) |
7. Proceso de empalme
Cierre la cubierta a prueba de viento y la fibra entrará en el estado alineación automática. El sistema verificará automáticamente las caras
los extremos de la fibra. Si las caras de los extremos no están cali no se iniciará el empalme y aparecerá un aviso de error en la pant fibra debe cortarse nuevamente. Si se activa el interruptor de empalm forzado está encendido, el usuario puede presionar el botón de inicio continuar empalmando.
Si se configura el empalme semiautomático, la pantalla mostrará información sobre el ángulo después de la alineación de la fibra. El momento, puede presionar el botón de inicio para el empalme en arlos ángulos detectados exceden el ángulo limitado, aparecerá un aviso error en la pantalla. Será necesario volver a cortar las fibras.
| Imágenes mostradas (eje X/Y) | Explicar Aviso | Posibles razones | Soluciones |
 | |||
 | |||
 | Los ángulos de la fil y las caras de los extremos no están calificados. | Problemas con el proceso de corte o fibra. | Re - cortar la fibra |
 | |||
 |
8. Estimación de pérdida de empalme y evaluación de calidad
Una vez finalizado el empalme de la fibra, el valor de evaluación de pérdida de empalme de la fibra se mostrará en el lado derecho de pantalla. El valor límite de la pérdida de empalme se establece en [Empalme] Tenga en cuenta que el punto de empalme a veces pare
ligeramente más grueso que la otra fibra, lo que es una situación empalme normal y no afecta la pérdida de empalme.
Soluciones a problemas de alineación anormal
| Fenómenos | Razón | Soluciones |
 El eje del núcleo de la fibra no coincide | (1) Polvo en la ranura en V prensatelas de fibra(2) Problema de detección de imágenes | (1) Limpie la ranura en V y prensatelas de fibra(2) Si aparece repetidamenteLos usuarios deben hacer【Calibrar】Sistema】(3) Limpiar la lente y la luz fuente |
 Ángulo del núcleo la fibra error | (1) Polvo en la ranura en V prensatelas de fibra(2) Ángulo de la cara del cabe de fibra deficiente(3) La fibra está colocada incorrectamente | (1) Limpie la ranura en V y fibra presilla(2) Volver a cortar la fibra(3) Reemplazar la fibra |
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara o cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Angulo de la cara (cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(2) Polvo en la cara de cabezal de fibra
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cabezal de fibra
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(2) Polvo en la cara de cabezal de fibra (3) Corriente de pre-empalme baja o pre-empalme de corta duración
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Angelo de la cara (cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
(1) Ángulo de la cara c cabezal de fibra deficien
 Arco de fibra | (1) La fuerza de propulsión del empalme no es suficiente(2) La propulsión de empalme es demasiado lento(3) La corriente de especias es demasiado alto o el tiempo de arc demasiado largo | (1) Haga【Calibrar el sistema】(2) Disminuya la Corriente de pre-empalme] o el 【Tiempo de pre-empalme】 |
 Demasiado grueso | La propulsión de empalr La fuerza es excesiva | Disminuya la【Longitud de superposición】y luego realice la prueba de【Calibración del arco】 |
 meticuloso | (1) La propulsión de empalme La fuerza no suficiente(2) La corriente de empalme es excesivo | (1) Aumente la Longitud de superposición], luego realice la prueba de【Calibración del arco】(2) Disminuir la Corriente de empalme】 |
 Abertura | La corriente de empalme es demasiado pequeña | Aumentar la【Corriente de empalme】 |
9. Prueba de tensión
Si la “ Prueba de tensión ” está configurada en “ ON”, después del empalme, se realizará automáticamente una prueba de tensión y la fu de tracción será de 2 N.
10. Almacenamiento y consulta de resultados de empalme
| Registro de empalme | Explicar |
| No | Ordenar por tiempo de empalme |
| Pérdida | Pérdida de fibra después del empalme |
| Tipo | Tipos de fibra para empalme |
| Tiempo | Tiempo de empalme |
| Imagen | Imagen visible del empalme terminado |

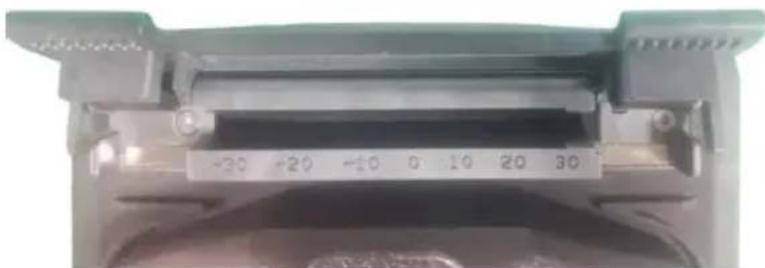

11. Funcionamiento del calentador
Seleccione [Programa de calentamiento] en el menú principal, selección el programa de calentamiento correspondiente según el diámetro y la longitud del tubo termorretráctil e intente utilizar los parámetros de calentamiento preestablecidos. Debido a la diferencia en el entorno, se puede ajustar la temperatura y el tiempo de calentamiento.
| PROG de calor | Explicar |
| Calefacción PN | Hay muchos programas de calentamiento para diferentes tub termorretráctiles almacenados en el sistema y también se o a los usuarios muchos programas autoconfigurables. |
| Diámetro de la man | 1-20 mm |
| Tiempo de calentamiento | del termorretráctil . |
| Tiempo de precalentamiento | Tiempo de precalentamiento |
| Tipo de manga | Tubo normal de 10 mm a 60 mm, FC, SC |
| Temperatura de calentamiento | El límite de temperatura del proceso de calentamiento . |
| Temperatura de precalentamiento | El límite de temperatura del proceso de precalentamiento . |
- Abra la cubierta del calentador.
- Saque la fibra óptica empalmada y mueva el cable termorretráctil. hasta el centro del punto empalmado.
- Coloque el Coloque la funda protectora en el calentador, enderece suavemente la fibra óptica y coloque la funda protectora en el centro funda, luego cubra la cubierta del calentador y el indicador de calentamiento se iluminará.
- Una vez finalizada la operación de calentamiento, la luz indicadora calentamiento se apaga; en este momento, es necesario abrir inmediatamente la tapa del calentador para sacar la fibra óptica. (Nota toque la funda protectora termorretráctil calentada con las manos para evitar quemarse)
- Verifique el efecto de contracción térmica, si está calificado, colóqu en la placa de enfriamiento para enfriamiento natural; si no está calif si hay polvo o burbujas de aire en el interior, se recomienda realizar operación de contracción térmica nuevamente.
Maintenance

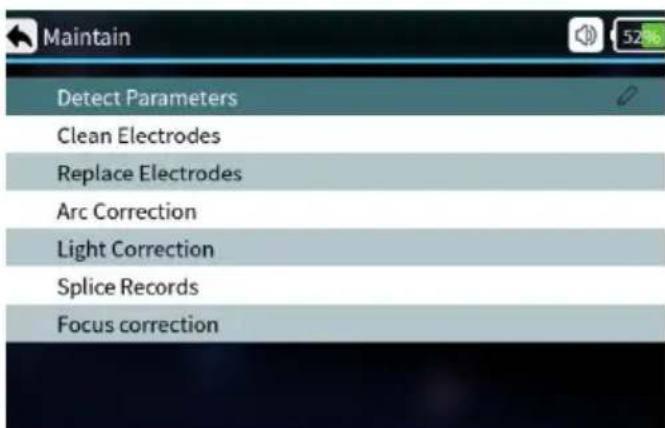

Menú de mantenimiento de equipos
| Detectar parámetros | Autoinspección automática de la posición del electrodo, motor parámetros del sistema |
| Electrodos limpios | Múltiples descargas de alta corriente para limpiar los electrod |
| Reemplazar el electrodo | Después de reemplazar el electrodo, la posición de descarga determina automáticamente y el electrodo se estabiliza mediar múltiples descargas. |
| Corrección de ARC | Realiza la operación de corrección de arco y corrige automáticamente la corriente de descarga. |
| Detección de luz | Calibración automática de fuentes de luz roja |
| Registro de empalmes | Consultar tiempo de empalme, estimar pérdida, imagen, etc. |
| Corrección de enfoque | Calibración automática del enfoque de fibra en pantalla. |
1. Calibración de arco
Los pasos de la operación de calibración ARC son los siguientes: Corrección ARC ] en el menú [Mantenimiento].
(2) Coloque la fibra cortada en el empalmador de fusión y cierre la a prueba de viento.
(3) Presione la tecla de inicio para ejecutar.
(4) Si la pantalla indica “La corriente de ARC es demasiado grande” corriente de ARC es demasiado pequeña”, continúe repitiendo las operaciones descritas en (2) y (3) anteriormente hasta que se indique la calibración de descarga es exitosa.
(5) Si aparece el mensaje "Error en la calibración de descarga", com el paso (1) nuevamente.
Sugerencia: cuando se cambia el tipo de fibra de empalme de fusión cuando se actualiza el sistema; cuando la temperatura, la humedad y presión del aire del entorno operativo cambian considerablemente; falla empalme continua o alta pérdida; el empalmador de fusión no se ha utilizado durante mucho tiempo o los electrodos se han utilizado demasiadas veces; Realice la corrección de ARC después de limpiar reemplazar el electrodo, de lo contrario afectará el efecto de empalme
2. Mantenimiento de electrodos
Limpiar electrodo
(1) Seleccione [ Limpiar electrodos ] en el menú [Mantenimiento].
(2) Presione el botón de inicio y la máquina limpiará automáticamente electrodos.
Nota: No toque la punta del electrodo con objetos duros para evitar el electrodo y afectar el efecto de empalme.
Reemplazar electrodo
El electrodo se desgastará con el uso, reemplácelo a tiempo, de lo contrario afectará el efecto de fusión de la fibra óptica. Es necesario restablecer el número de descargas después de reemplazar los electro No toque la punta del electrodo al reemplazarlo.
(1) Antes de reemplazar el electrodo, el usuario debe apagar el disp
(2) Afloje los tornillos fijados en la cubierta del electrodo y retire el electrodo.
(3) Instale el nuevo electrodo en la ranura del electrodo, instale la c del electrodo y apriete lentamente los tornillos.
(4) Observe si las líneas de conexión de los dos electrodos están e plano horizontal y en el plano vertical; si no es así, vuelva a instala
3. Prueba de autocomprobación de parámetros del sistema
Se recomienda encarecidamente que el empalmador de fusión realice autoprueba de parámetros del sistema después de la actualización del sistema; reemplace los electrodos o mueva los electrodos; el empalma de fusión ha sufrido un transporte de larga distancia o una vibración severa; afectará el efecto del empalme.
Los pasos de la autoprueba de parámetros del sistema son los siguientes
(1) Limpie la ranura en V con un hisopo de algodón humedecido en y limpie la fibra óptica preparada.
(2) Seleccione [ Detectar parámetro ] en el menú [Mantenimiento] y presione la tecla de menú para ingresar a la interfaz de autoprueba parámetros del sistema.
(3) Coloque la fibra óptica cortada en el empalmador de fusión, cierra cubierta a prueba de viento y presione el botón de inicio para iniciar autoprueba de parámetros del sistema.
(4) En circunstancias normales, la autoprueba de parámetros durará aproximadamente 2 minutos, observe la información solicitada en la pantalla LCD, si la autoprueba falla, corrija la operación de acuerdo (información solicitada y reinicie la autoprueba de parámetros del sister (paso (2)).
4. Limpieza y mantenimiento de la máquina empalmadora

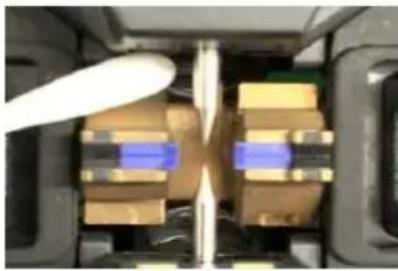

Limpieza de la ranura en V
Si hay contaminantes en la ranura en V, las fibras se desviarán de posición normal y, por lo tanto, la alineación se verá afectada, por lo pérdida de empalme puede ser anormalmente mayor. Por lo tanto, los usuarios deben verificar y limpiar la ranura en V con regularidad. Las operaciones son las siguientes:
( 1)Abra la cubierta a prueba de viento.
( 2) Limpie el contaminante en la ranura en V con el soplador de equipado.
( 3) Limpie la parte inferior de la ranura en V con un hisopo de a humedecido con alcohol.
Aviso: No toque las puntas de los electrodos. Limpie la ranura en V cuidado y no utilice ningún elemento duro (cuchilla, etc.) para limpiar ranura, ya que podría dañarla y afectar el funcionamiento normal.
Limpieza del pasador prensador de fibra
El polvo en los prensadores de fibra puede provocar problemas de fi o retención de la fibra y afectará directamente la calidad del empalm usuarios deben revisar y limpiar los prensadores de fibra con regulari
-
Abra la cubierta a prueba de viento.
-
Limpie la superficie de los prensadores con un hisopo de algodón humedecido con alcohol, seque el prensador con un hisopo de algodó seco después de limpiarlo.
Limpieza del calentador
El polvo y la suciedad se depositan fácilmente en el calentador, limp placa calefactora periódicamente con un hisopo de algodón seco.
5. Actualización de software
(1) En el menú [Sistema], ingrese a la página de consulta de [Inform de la máquina] y podrá ver el número de versión del empalmador d'actual (como V1.0.0 / V1.0.0).
(2) Obtenga el archivo de actualización más reciente del fabricante de empalmadora por fusión y compare si la versión actual es coherente. número de versión es completamente coherente, no es necesario reali una nueva actualización.
(3) Encienda la empalmadora por fusión, conecte la computadora y la empalmadora por fusión con un cable de datos USB y verá que apa mensaje de aviso de operación del disco U en la computadora. Copi archivo de actualización directamente al directorio raíz del disco U, ap
y reinicie. (Nota: asegúrese de apagar la computadora después de cc el archivo y desconecte el cable de datos USB; de lo contrario, se producirán situaciones anormales).
(4) Después de reiniciar la empalmadora por fusión, opere de acuerdo la información solicitada. Presione el elemento del menú para ingresar [Configuración del sistema] -> [Información de la máquina], la empalmadora por fusión detectará automáticamente el archivo de actualización y se actualizará automáticamente, espere a que la empalmadora por fusión se actualice automáticamente y se reinicie automáticamente, es decir, todo el proceso de actualización del software ha terminado, si hay una interrupción anormal, repita los pasos (2) (3) nuevamente. Si encuentra problemas que no se pueden resolver, comuníquese con el mantenimiento posventa.
Others
| Información de advertencia | Razón | Contramedidas |
| Colocación incorrecta de la fibra izquierda(Frecuencia de la policía) | (1) La fibra izquierda está cortada. también corto;(2) La parte de la izquierda fibra puesta en la ranura e V está roto;(3) La fibra izquierda no se coloca en El centro de ran en V ;El equipo de propulsión izquierdo es conectado incorrectamente | En el caso de 1 o 2, vuelva a la izquierda. fibra y hacer seguro que el hendido La longitud es apropiadaEn el caso de 3, reemplace la izquierda.Si la avería no coincide con 1, realice【Calibrar sistema】.Si el problema Queda por favor Contacte con el servicio postventa departamento |
| Fibra derechaLa colocación es incorrecto(Convocatoria de propuestas) | (1) La fibra derecha está cortada demasiado corta;(2) La parte de fibra derec puesta en la ranura en V roto;(3) No se coloca la fibra correcta el centro de laranura en V;El equipo de propulsión derecho está conectado incorrectamente | Las soluciones se refieren a lo anterior. |
| Izquierda y derecha Colocación de fibra son incorrecto (LRFPC) | Lo mismo que arriba | La solución se refiere a lo anter |
| La fibra izquierda esNo cualificado (Límite de Calidad de Vida) | (1) La superficie de la fibra izquierda está polvorienta;(2) La fibra izquierda está cortada, como un defecto el núcleo, un defecto en e revestimiento o una fibra incompletitud | En el caso 1, use alcohol para la fibra izquierda.En el caso 2, rehacer la fibra |
| La fibra correcta e no cualificado (Requisitos de requisición) | (1) La superficie de la fibra derecha está polvorienta. ( La fibra derecha está cortar Mal, como defecto del núcle revestimiento , defecto, fibra incompletitud | La solución se refiere a lo anter |
| izquierda y derecha son no cualificado (LRFNQ) | Lo mismo que arriba | La solución se refiere a lo anter |
| La cara del cabez de fibra izquierda no está calificada (LFEANQ) | Ángulo de la cara del cabe de fibra izquierda excede el límite | Vuelva a cortar la fibra izquierdaSi la calidad del corte Sigue sie pobre después de múltiples prueb Reemplace la cuchilla (atención: «Menú»->【Modo de empalme】->【Umbral de ángulo de superficie Se puede establecer el límite delángulo de la cara) |
| Cabezal de fibra derecha La cara no está calificada (RFEANQ) | Ángulo de la cara del cabe de fibra derecho excede el límite | La solución se refiere a lo anter |
| Las caras del cabezal de fibra izquierda y derecha son no cualificado | El ángulo de la cara del cabezal de fibra izquierdo y derecho excede el límite | La solución se refiere a lo anter |
| Fibra no calificada ángulo | Los errores de ángulo de l fibras ópticas en ambos lacke de la horizontales y verticales Las direcciones son mayores quas las establecer umbral | Reposicione la fibra óptica en an lados. |
| Pérdida estimada La cantidad es demasiada | (1) la pérdida de empalme excede el límite;(2) El programa seleccionado no No coincide con el tipo fibra | Limpie la ranura en V, vuelva a realizar la calibración del arco y luego vuelva a empalmar. |
| El poder es demasiado insuficiente | Batería restante actual Menos del 2% | Utilice el adaptador de corriente cargar |
| Reemplazar electrodos | Registros de arco de electrodos exceder el límite | Reemplazar electrodos (operar【Reemplazar electrodos】, 【Calibrar sistema】) |
| sonidos de arco anormalmente | Los electrodos están mal colocados metido | Vuelva a instalar el electrodo estrictamente |
| Retardo de arco o el sistema no pud generar arco | ( 1) Los electrodos están colocados metido;( 2)La punta del electrodo envuelto por monox | ( 1) Vuelva a instalar el electrode strictamente;( 2)Limpie la punta del electrodo reemplácela electrodo |
| El sistema se bloquea Cuando arco | Los electrodos están mal colocados metido | Reinstalar los electrodosestrictamente |
| Calibración de arcc falla | AmbienteAfecta en gran medida al | Si el sistema advierte que hay corriente de arco es demasiado grande, disminuya la corriente de empalme, luego haga. Calibración de arco y viceversa.Si el problema persiste, póngase contacto con el Departamento de servicio postventa |
| Fibra óptica error de alineación | (1) Lente de microscopio, L La lámpara o la ranura en están polvorientas;(2) Sistema de alimentación del equipo es defectuoso | Limpiar la lente del microscopio, Lámpara LED y ranura en V, Si el problema persiste, contacte el Departamento de servicio postventa |
| La calidad de la unión de la fibra empalmada es mala | (1)La fibra es polvorienta; (2) El tipo de fibra o el programa de empalme por fusión seleccionado es incorrecto; (3) El entorno de empalm por fusión cambia mucho; (4) El equipo de control averiado | (1)Rehacer fibra óptica, empalma de nuevo; (2) Elija el tipo correcto de fibr programa de empalme por fusión; (3) Opere【Calibración de arco】par obtener la intensidad adecuada de arco; (4)Operar【Calibrar sistema】 |
| El teclado tiene Si respuesta | El sistema se bloquea | Apague la alimentación y reinicie |
| La pantalla no tier colores claros o borrosos | (1) Fallas del sistema; (2) El cable del monitor está suelto o roto | Apague y reinicie. Si el problema persiste, comuníquese con el servicio técnico . Departamento de servicio de ventas |
| En ambos lados de la fibra después de la descarga, no se ha producido empalme . tuvo éxito | Intensidad de descarga anormal o error del sistema | Por favor, continúe empalmando nuevamente Después de la corrección del alta, si aún no se puede resolver el problema, el n apagar y reiniciar |
| Fibra óptica en la proceso de La alineación está más allá de la vis exterior. | 1.Fibra óptica colocada en exterior la ranura en V;2. El sistema funciona de forma anormal | 1. Vuelva a colocar la fibra óptica asegúrese de que esté en el ce Ranura en Vde empalme seleccionado -> Mer【 Modo de operación de empalme 】,entrar en el modo "manual", seleccionar operación sobre fibra óptica, la El operador puede ser través de cuatro tecla de dirección mover el lado correspondiente de la fibra óptica motor de regreso al centro del c y luego autocomprobación parámetros del sistema . |
Tarjeta de servicio postventa
Nombre: Telefono : ____ ____
Número de serie del producto : Modelo del producto :
DIRECCIÓN:
Oficina de compras:
Descripción del problema:
Nota
Estamos mejorando constantemente y el diseño y las especificaciones están sujetos a cambios sin previo aviso.
Toda la información contenida en este manual ha sido cuidadosamente revisada para garantizar su precisión y nos reservamos el derecho de explicar cualquier error tipográfico u omisión.
Avisos legales
◆ Sin autorización literal de nuestra empresa, ninguna organización individuo podrá extraer, copiar parte o todo el contenido de es manual y no podrá difundirlo en ninguna forma.
Este manual describe el producto y las características o funcion de sus accesorios están determinadas por lotes de producción. lo tanto, el producto o sus accesorios descritos en el manual pueden no ser los mismos que los que usted compró. El fabri se reserva el derecho de modificar el manual cuando sea necesario sin previo aviso y no asumirá ninguna responsabilidad por tales acciones.
◆ Aviso: Lea atentamente el manual de instrucciones para utilizar empalmadora con mayor precisión y profesionalidad.
Fabricante: Shanghaimuxinmuyeyouxiangongsi
Dirección: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia
Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730
| EC | REP |
E-CrossStu GmbH
Mainzer Landstr.69, 60329 Frankfurt am Main
| UK | REP |
YH CONSULTING LIMITED.
Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
