ALK-T5 - Herramienta de fusión de fibra Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Empalmadora de fibra óptica por fusión
Marca	Vevor
Modelo	ALK-T5
Fibras aplicables	SM, MM, DS, NZDS, UI, BUI, EDF, etc.
Diámetro de fibra (revestimiento)	80–150 μm
Diámetro de fibra (cubierta)	100–1000 μm
Número de motores	6
Modo de alineación	Núcleo a núcleo, revestimiento a revestimiento
Tiempo de empalme	9 s (estándar), 7 s (rápido)
Pérdida de empalme promedio (SM)	0,02 dB
Pérdida de retorno	≥ 60 dB
Pantalla	Pantalla LCD HD color TFT de 5 pulgadas, táctil
Aumento	X/Y: 210×, 320× (zoom hasta 1100×)
Alimentación	Batería de litio 10,9 V / 7800 mAh o adaptador CA 220 V
Capacidad de la batería	Aproximadamente 260 ciclos de empalme + calentamiento
Tiempo de carga	3 h (batería recargable 500 veces)
Memoria interna	100 000 registros de empalme, 10 000 imágenes
Puerto USB	USB 2.0
Temperatura de funcionamiento	-10 °C a +45 °C
Humedad de funcionamiento	≤ 95 % HR (sin condensación)
Velocidad máxima del viento	15 m/s
Prueba de tensión	≥ 2 N (opcional)
Mantenimiento	Limpieza regular de las ranuras en V, lentes y electrodos
Garantía	Certificado de garantía electrónica en www.vevor.com/support

Preguntas frecuentes - ALK-T5 Vevor

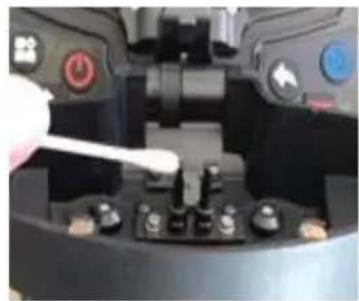

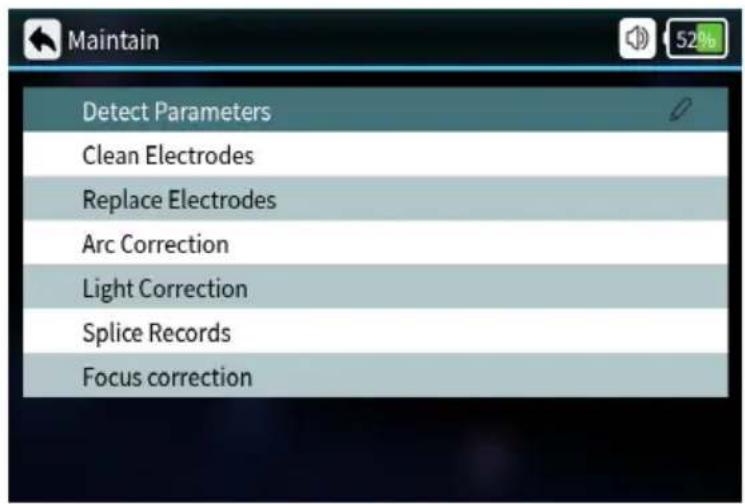

¿Cómo cambiar los electrodos del ALK-T5?

Corte la alimentación y apague la máquina. Desatornille la cubierta del electrodo, retire los electrodos viejos, coloque los nuevos en la ranura, y luego vuelva a atornillar la cubierta. Encienda la máquina, seleccione 'Reemplazar electrodos' en el menú 'Mantenimiento', y luego realice una detección de parámetros y una corrección de arco.

¿Qué tipos de fibras soporta el ALK-T5?

Soporta fibras monomodo (SM), multimodo (MM), de dispersión desplazada (DS), de dispersión no nula (NZDS), así como fibras especiales como UI, BUI, EDF, etc.

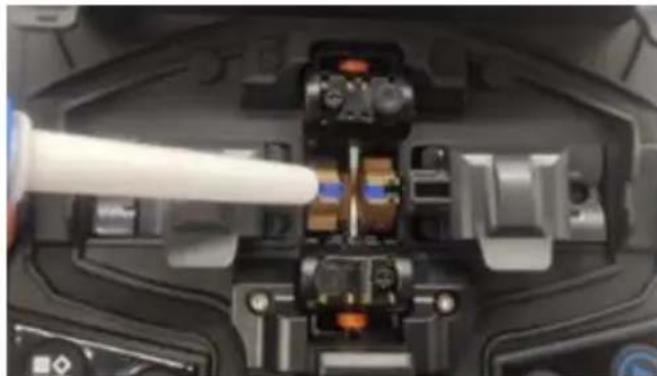

¿Cómo limpiar las ranuras en V del empalmador?

Abra la cubierta cortaviento. Use un soplador de polvo y luego un hisopo de algodón empapado en alcohol para limpiar suavemente la ranura en V. No toque las puntas de los electrodos y no use objetos duros.

¿Qué hacer si falla la alineación?

Verifique que las fibras estén colocadas correctamente en la ranura en V y que sus extremos estén entre los electrodos. Limpie las fibras y las ranuras. Si el error persiste, vuelva a cortar las fibras. El sistema también puede requerir un reinicio de los motores.

¿Cómo realizar una corrección de arco?

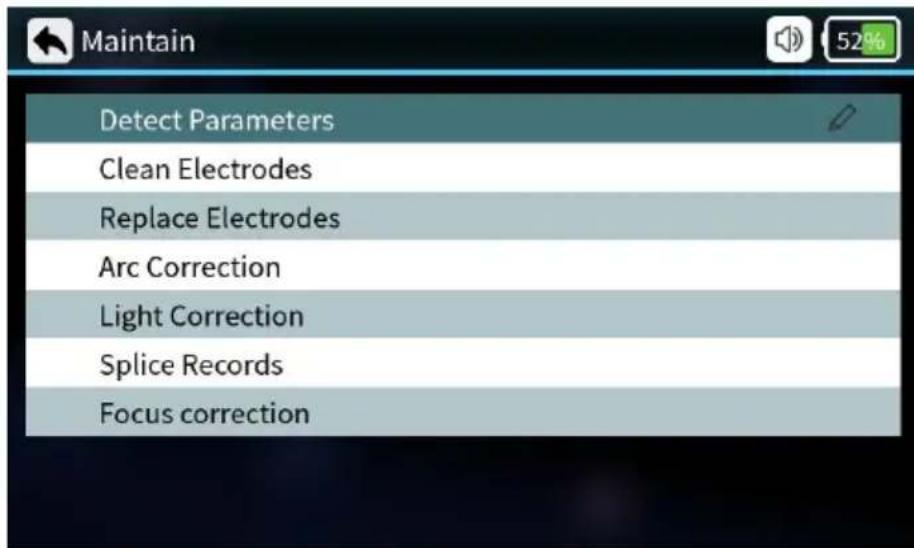

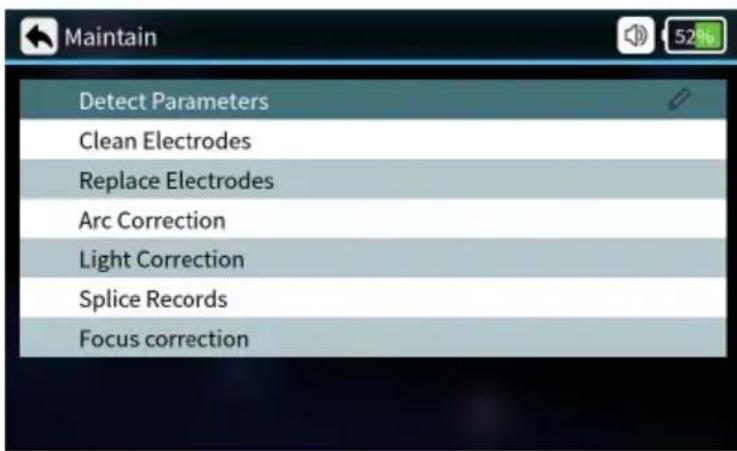

Vaya al menú 'Mantenimiento' y luego seleccione 'Corrección de arco'. Coloque fibras cortadas en los soportes y cierre la cubierta. El sistema ajustará automáticamente la corriente. Repita si es necesario hasta que aparezca 'Éxito'.

¿Cuál es la autonomía de la batería?

La batería de litio de 7800 mAh permite aproximadamente 260 ciclos de empalme y calentamiento. El tiempo de carga es de 3 horas y la batería es recargable hasta 500 veces.

¿Cómo activar el inicio automático?

En los ajustes de acceso directo, active 'Inicio automático'. Así, una vez cerrada la cubierta, el empalme comienza automáticamente sin presionar el botón.

¿Qué significan los mensajes de error de alineación?

Generalmente indican que la fibra está mal colocada, demasiado corta o demasiado larga, o que la cara cortada no es adecuada. Vuelva a cortar y reposicione la fibra. Si el error persiste, limpie las ranuras y los lentes.

¿Cómo guardar los resultados de empalme?

Active 'Guardado automático de la imagen de empalme' en los ajustes. Los registros (hasta 100 000) se almacenan en la memoria interna y son accesibles a través del menú 'Registros de empalme'.

¿Dónde encontrar el servicio postventa y la garantía?

El certificado de garantía electrónico está disponible en www.vevor.com/support. Allí también encontrará asistencia técnica. Conserve el número de serie del producto.

MANUAL DE USUARIO ALK-T5 Vevor

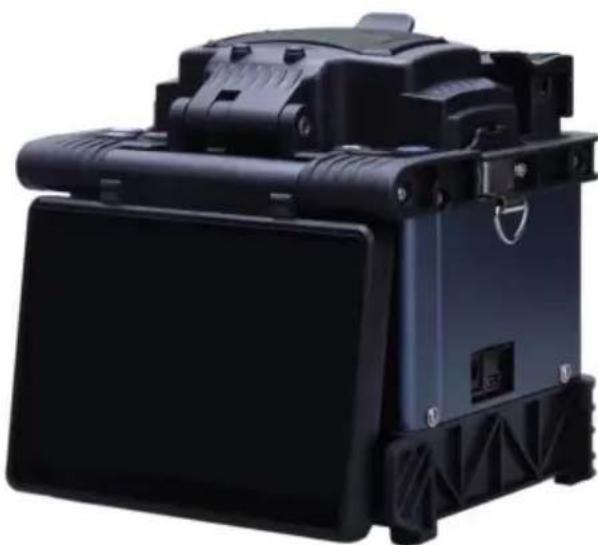

EMPALMADORA DE FIBRA ÓPTICA POR FUSIÓN MODELO: ALK-T5

Seguimos comprometidos a brindarle herramientas a precios competitivos. "Ahorra la mitad", "mitad de precio" o cualquier otra expresión similar realizada únicamente por nosotros representa una estimación de los ahorros que podría tener al comprar ciertas herramientas con nosotros en comparación con las principales marcas líderes y no significa necesariamente cubrir todas las categorías de herramientas que ofrecemos. Le recordamos que debe verificar con cuidado cuando realiza un pedido con nosotros, si realmente está ahorrando en comparación con las principales marcas líderes.

MODELO: ALK-T5

¿NECESITAS AYUDA? ¡CONTÁCTANOS!

¿Tiene preguntas sobre el producto? ¿Necesita asistencia técnica? No dude en ponerse en contacto con nosotros:

Estas son las instrucciones originales. Lea atentamente todas las instrucciones del manual antes de utilizar el producto. VEVOR se reserva la interpretación clara de este manual de usuario. La apariencia del producto está sujeta al producto que recibió. Perdónenos por no informarle nuevamente si hay actualizaciones de tecnología o software.

SALVAGUARDAS IMPORTANTES

Advertencia:

Siga estrictamente las instrucciones de seguridad del manual para utilizar la empalmadora de fibra óptica (en adelante, la empalmadora). El desconocimiento o incumplimiento de las normas o avisos destacados en el manual puede provocar descargas eléctricas, incendios y lesiones a los usuarios. El fabricante no se responsabiliza de los accidentes provocados por un uso inadecuado.

1. El voltaje de entrada de este modelo de máquina es bajo; no use voltajes que estén fuera del alcance. Utilice la fuente de alimentación de CA y CC correcta.
2. Cuando la empalmadora de fusión presente las siguientes fallas, retire inmediatamente el cable de alimentación de CA de la entrada de alimentación y apague la empalmadora de fusión; de lo contrario, podría dañarse e incluso provocar lesiones personales, muerte e incendio.

Anomalía de humo, olor, ruido o calor Máquinas rotas o dañadas Entra líquido o materia extraña en el interior de la máquina.

1. Este modelo de empalmadora de fusión no necesita mantenimiento de componentes internos; está prohibido desmontar la empalmadora de fusión y los módulos de potencia. Cualquier error en el mantenimiento provocará que la máquina no se pueda reparar e incluso cause daños corporales.
2. La máquina tiene una limitación estricta en cuanto al módulo de alimentación normal. 5. Está prohibido usar la empalmadora por fusión en entornos con líquidos o gases inflamables; de lo contrario, se producirán incendios, explosiones y otras consecuencias graves.
3. Cláusula de exención de responsabilidad: La Empresa no asume ninguna responsabilidad por cualquier daño causado por el uso de baterías no originales.
4. Para evitar un posible funcionamiento incorrecto o inseguridad, se debe utilizar un enchufe de tres orificios con conexión a tierra válido cuando el adaptador de CA/CC esté conectado a una fuente de alimentación de CA 220V.

ELIMINACIÓN CORRECTA

Este producto está sujeto a las disposiciones de la Directiva Europea 2012/19/CE. El símbolo que muestra un contenedor de basura tachado indica que el producto requiere una recogida selectiva de residuos en la Unión Europea. Esto se aplica a

producto y a todos los accesorios marcados con este símbolo. Los productos marcados como tales no deben desecharse como residuos urbanos no clasificados. Para el reciclaje adecuado, devuelva este producto a su proveedor local al final de su vida útil, o póngase en contacto con el punto de recogida local.

ELIMINACIÓN DE LA BATERÍA

Para minimizar los riesgos para la salud y el medio ambiente al final de la vida útil de este producto, las leyes que tratan sobre Residuos de Equipos Eléctricos y Electrónicos (RAEE) y la Directiva sobre Residuos de Baterías requieren que deseche este producto en un centro de recolección adecuado donde se

enviado para retirar las baterías y reciclarlas adecuadamente.

Comuníquese con las autoridades locales para obtener más detalles sobre el reciclaje y la eliminación segura de estas en su área.

INFORMACIÓN FCC

PRECAUCIÓN: Los cambios o modificaciones no aprobados expresamente por la parte responsable del cumplimiento podrían anular la autoridad del usuario para operar el equipo.

Este dispositivo cumple con la Parte 15 de las Normas de la FCC. Su funcionamiento está sujeto a las dos condiciones siguientes:

1) Este producto puede causar interferencias dañinas. 2) Este producto debe aceptar cualquier interferencia recibida, incluida aquella que pueda provocar un funcionamiento no deseado.

ADVERTENCIA: Los cambios o modificaciones a este producto que no hayan sido aprobados expresamente por la parte responsable del

cumplimiento podrían anular la autoridad del usuario para operar el producto.

Nota: Este producto ha sido probado y se ha determinado que cumple con los límites para un dispositivo digital de Clase B, de conformidad con la Parte 15 de las Normas de la FCC. Estos límites están diseñados para brindar protección razonable contra interferencias dañinas en una instalación residencial.

Este producto genera, utiliza y puede irradiar energía de radiofrecuencia; si no se instala y usa de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las transmisiones por radio. Sin embargo, no existe garantía de que no se produzcan interferencias en una instalación en particular. Si este producto causa interferencias perjudiciales en la recepción de radio o televisión, lo cual se puede determinar encendiendo y apagando el producto, se recomienda al usuario que intente corregir la interferencia mediante una o más de las siguientes medidas.

• Reorientar o reubicar la antena receptora. · Aumentar la distancia entre el producto y el receptor.
• Conecte el producto a una toma de corriente de un circuito diferente al que está conectado el receptor.
• Consulte al distribuidor o a un técnico de radio/TV experimentado para obtener ayuda.

1. Entorno de trabajo

1.1 Precauciones de uso/almacenamiento de la empalmadora:

• Temperatura de trabajo: -10 °C ~ +45 °C
• Limitación de temperatura: -20 °C ~ +55 °C
• Humedad de trabajo: ≤95 % HR (sin condensación)
• Velocidad máxima: 15 m/s
• Condiciones de almacenamiento: - 10° C +45° C (con batería, sin condensación) - 20° C +60° C (sin batería, sin condensación)

No utilice la empalmadora en entornos vulnerables al fuego o explosivos. En caso de que se produzca algún desastre de incendio o explosión.

No utilice ni guarde la empalmadora en un entorno de alta temperatura o alta humedad, ya que podría dañar la máquina. Cuando traslade la empalmadora de un entorno de baja temperatura a uno de mayor temperatura, tome las medidas necesarias para calentarla y eliminar la condensación.

Tome medidas adecuadas de resistencia al polvo cuando utilice la empalmadora en entornos polvorientos para evitar que entre mucho polvo y provoque un mal funcionamiento del dispositivo.

2. Fuente de alimentación

Utilice los accesorios correspondientes de la empalmadora y no utilice ningún adaptador de corriente, batería o cable de alimentación que no esté especificado en las instrucciones.

No utilice la empalmadora con voltajes que no estén especificados para el modelo, ya que podría provocar incendios o descargas eléctricas. El adaptador de alimentación del cargador de automóvil personalizado solo está disponible para la fuente de alimentación de 12 V de automóviles a gasolina. En ningún caso, los usuarios deben utilizarlo en automóviles diésel con una fuente de alimentación de 24 V.

3. Batería

Siga estrictamente las instrucciones al utilizar la batería. El uso inadecuado de la misma puede provocar que se caliente, explote, se incendie o cause lesiones a los sistemas.

No cargue la batería con métodos que no estén especificados en el manual.

No arroje la batería al fuego.

No invierta los polos positivo y negativo.

No exponga la batería descargada a la luz solar, a entornos con altas temperaturas o al fuego.

No arroje ni golpee la batería.

Si se derrama electrolito de la batería, manipúlelo con cuidado. Si los ojos del usuario se contaminan accidentalmente con electrolito, lávelos bien y busque ayuda médica de inmediato.

Por favor, informe al departamento de posventa para manejar la batería.

4. Otras precauciones

Evite que entren líquidos o materiales metálicos en la estructura interna del producto, ya que podría provocar un incendio, una descarga eléctrica o un malfuncionamiento del producto. Si el agua o cualquier material metálico entra en el producto, deje de usarlo, corte el suministro eléctrico, apague el equipo y comuníquese con el departamento de servicio de mantenimiento.

No toque los electrodos cuando el equipo esté en funcionamiento, ya que podría resultar herido por el alto voltaje. Corte la fuente de alimentación y apague el equipo antes de cambiar los electrodos.

No desmonte ni destruya la empalmadora, su batería o su adaptador en caso de sobrecalentamiento, explosión o incendio.

A excepción de los componentes que se permiten cambiar en este manual, no intente desmontar ninguna parte de la empalmadora. El mantenimiento y la reparación del equipo deben ser realizados por técnicos profesionales de nuestra empresa; las operaciones incorrectas pueden provocar incendios o descargas eléctricas.

No toque el tubo termorretráctil durante el proceso de calentamiento o cuando recién haya terminado, ya que está muy caliente y puede causar quemaduras.

No toque la empalmadora, el cable de alimentación ni el enchufe con las manos mojadas, ya que podría provocar una descarga eléctrica.

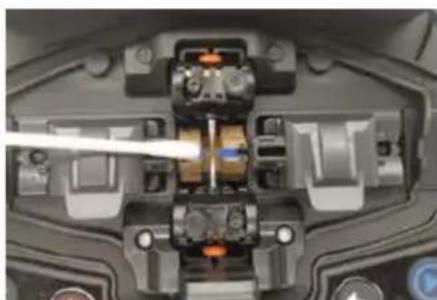

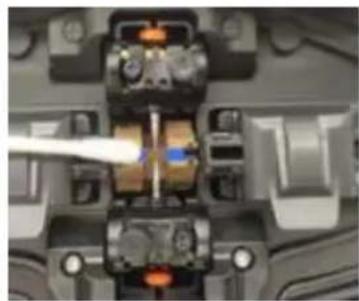

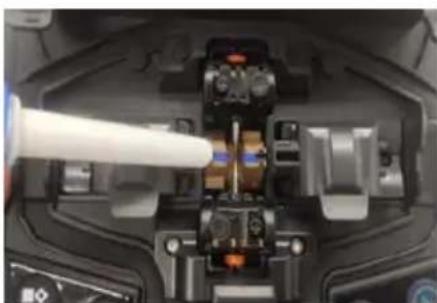

No limpie la lente del microscopio, la ranura en V, la pantalla, etc. con ningún producto químico, excepto alcohol. De lo contrario, podría causar imágenes borrosas o manchas en la pantalla, o incluso podría causar corrosión o daños al equipo.

Evite que el equipo sufra sacudidas o golpes fuertes, ya que podría dañarse. Transporte o guarde la empalmadora en una caja de transporte especial.

Realice el mantenimiento completo de la máquina una vez al año para mantener el rendimiento de la empalmadora.

Introducción del producto

El empalmador de fibra óptica se usa principalmente para el mantenimiento de cables de fibra óptica y operaciones relacionadas. También se lo denomina empalmador de cables de fibra. Es un dispositivo que utiliza una estructura de propulsión de alta precisión para empujar dos fibras para que se acerquen entre sí y utiliza un arco para fundir dos fibras ópticas juntas en sus caras finales, para formar una sola fibra larga.

Los empalmadores de fibra óptica se utilizan principalmente en: operadores de telecomunicaciones, ISP, contratistas de proyectos de red, laboratorios. Y se utilizan en: mantenimiento de redes de cables de fibra, proyectos de telecomunicaciones, reparaciones de emergencia, experimentos ópticos, fabricación y prueba de dispositivos ópticos, investigaciones académicas en universidades.

1. Introducción de botones de referencia

Aparencia	Nombre	Función
	Calentador	Para el proceso de calentimiento de Tubos retráctiles afterwards del empalme
	Botón de fijación de la batería	Poner/quitar la batería

3. Parámetros fundamentales

• Fibras ópticas aplicables: SM, MM, DS, NZDS, UI, BUI, EDF, etc.
• Tipo de núcleo aplicable: núcleo único
• Diámetro de fibra aplicable: diámetro del revestimiento 80-150 μm, diámetro del recubrimiento 100 ~ 1000 μm.
• Nivel de motores: 6 motores

Modo de empalme

• Pre-almacenamiento: 18 grupos. Personalización: 982 grupos
• Registro de resultados de empalme: 100 000 registros de empalme y almacenamiento de 10 000 imágenes
• Velocidad de empalme: 9 seg (modo estándar), 7 seg (modo rápido)
• Alineación: alineación de núcleo a núcleo, alineación de revestimiento a revestimiento

Pérdida de empalme

• Pérdida de empalme promedio: 0,02 dB (SM), 0,01 dB (MM), 0,03 dB (DS), 0,04 dB (NZDS)
• Pérdida de retorno ≥: 60dB
• Estimación de pérdida de empalme: existe

Fuente de alimentación

• Batería: batería de litio de 10,9 V, normalmente se empalma y calienta 260 veces, tiempo de carga 3 h, recargable 500 veces, batería de litio de 7800 mAh

Condiciones de operación

• Entorno de funcionamiento: altitudes de 0 a 5000 m, humedad relativa de 0 a 95% (sin condensación), temperatura de -20 °C a 55 °C, velocidad máxima del viento de 15 m/s
• Condiciones de almacenamiento: humedad relativa 0 a 95% (sin condensación), temperatura -40 °C a 80 °C
• Resistencia a la corrosión: El dispositivo principal, los componentes y los materiales constituyentes cumplen con los requisitos de corrosión de GB/T 2423.54-2005 y no son vulnerables a la corrosión por contaminación del fluido.

Tubo termorretráctil

• Diámetro aplicable: 2 mm, 3 mm, 4 mm, 6 mm • Longitud aplicable: 60 mm, 50 mm, 45 mm, 40 mm, 25 mm
• Tiempo de calentamiento: tubo de 2 mm (ajustable entre 10 y 15 s), tubo de 4 mm (ajustable entre 14 y 19 s), tubo de 6 mm (ajustable entre 17 y 23 s)
• Temperatura de calentamiento: 10-260 °C (personalizada)
• Calentamiento automático: reconocimiento automático de fibra y calentamiento después de cubrirla.

Otros parámetros

• Prueba de tensión: ≥ 2 N (opcional)
• Pantalla: Pantalla LCD HD de color verdadero TFT de 5 pulgadas, admite selección de varios idiomas, pantalla táctil.
• Ampliación: X/Y: 210 veces, X/Y: 320 veces. Se puede hacer un ciclo en el resultado para ampliarlo 1100 veces una vez completada la fusión.
• Puerto USB: USB 2.0
• Iluminación: LED de doble luz blanca.
• Función IoT: Opcional
• Función de gestión de contraseñas: Opcional

4. Interfaz inicial

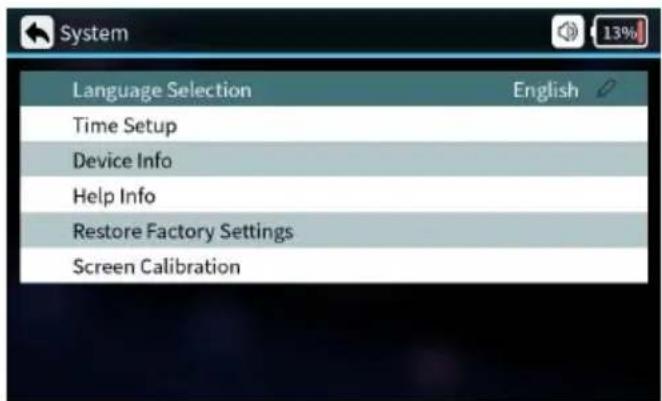

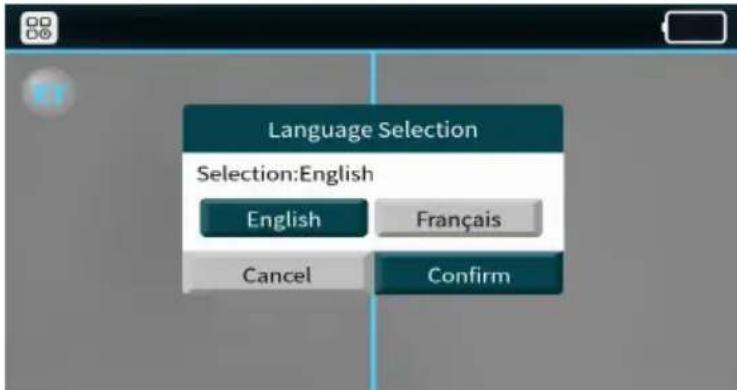

• Selección de idioma (inglés, francés, alemán, portugués, italiano, español)

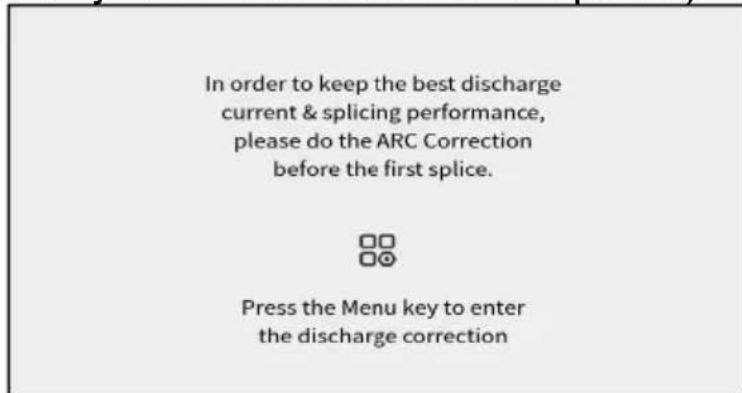

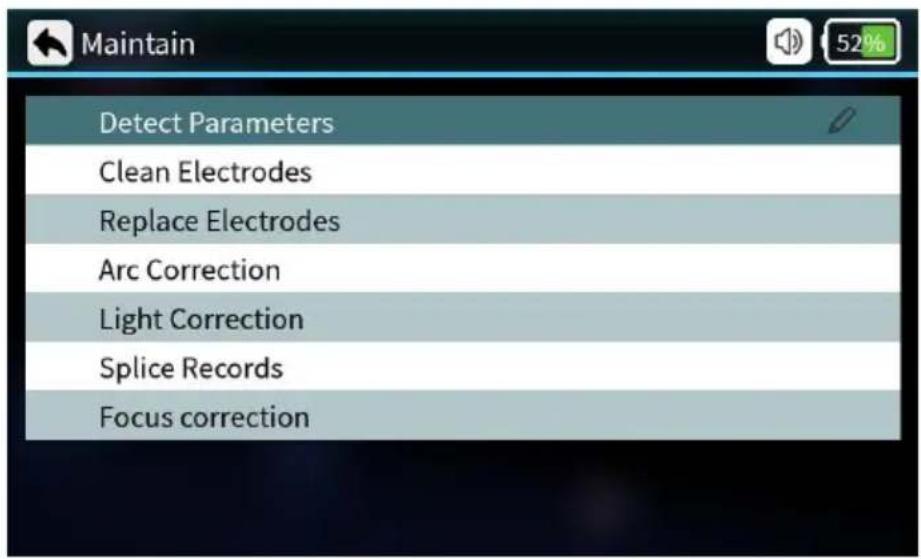

Corrección ARC por primera vez (la corrección ARC optimiza el rendimiento y la calidad del empalme)

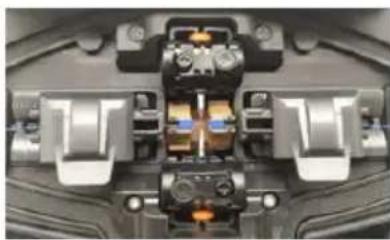

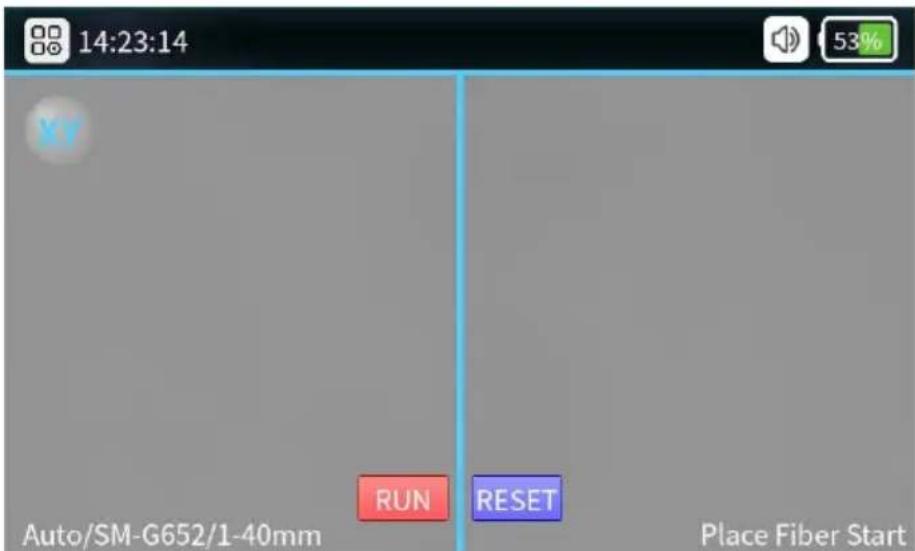

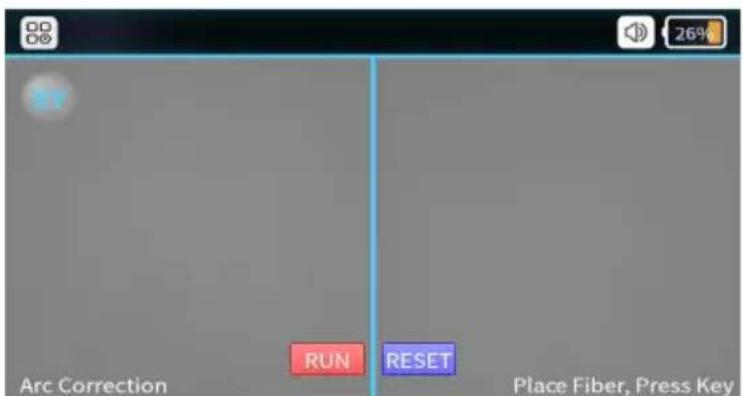

Interfaz de corrección ARC (Corte y colocación de la fibra por el camino correcto)

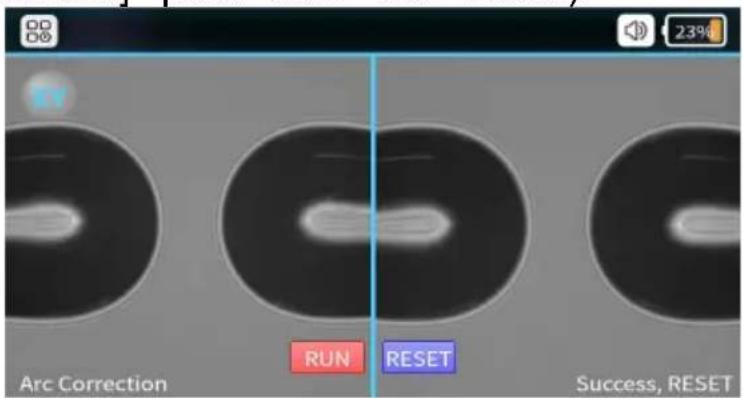

Corrección ARC exitosa (Cuando aparezca "éxito" en pantalla, el proceso de corrección ARC habrá finalizado; use el botón [Descansar] para salir del modo).

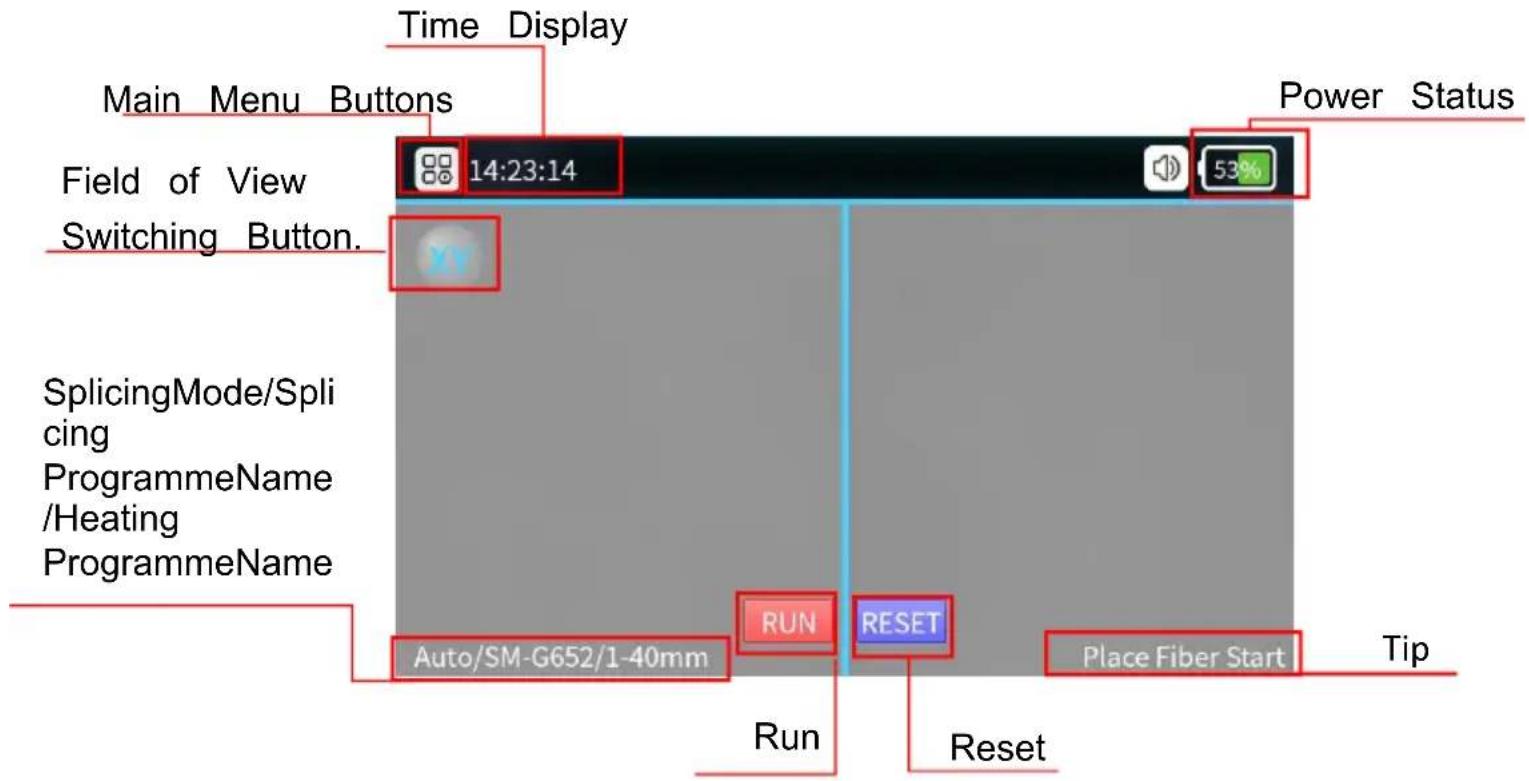

5. Descripción de la interfaz de usuario

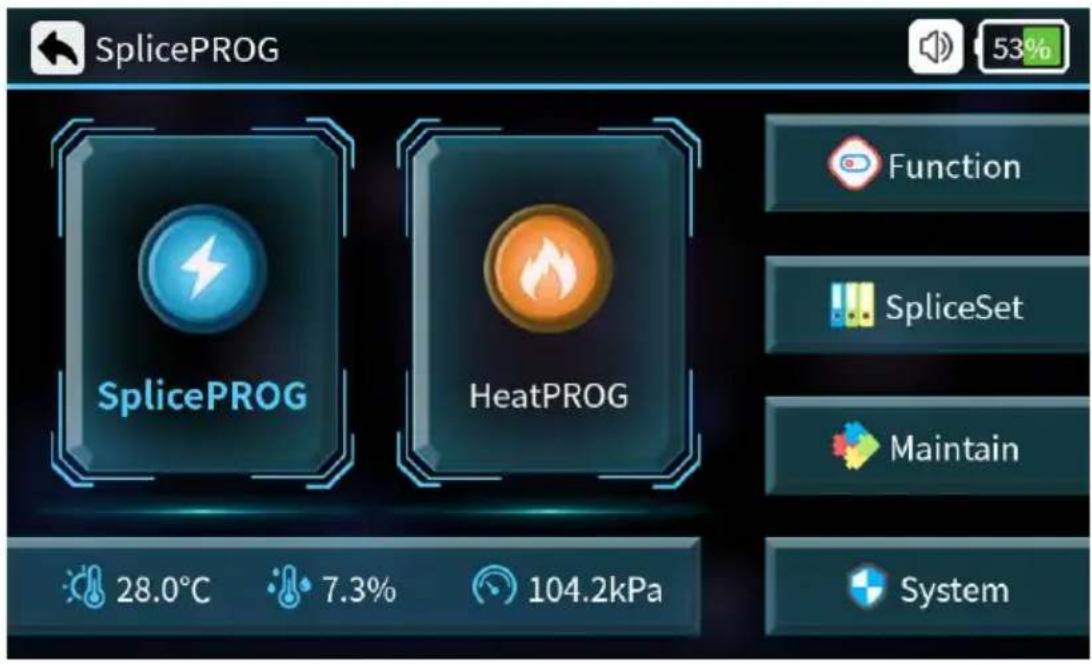

1. Introducción de funciones del empalmador

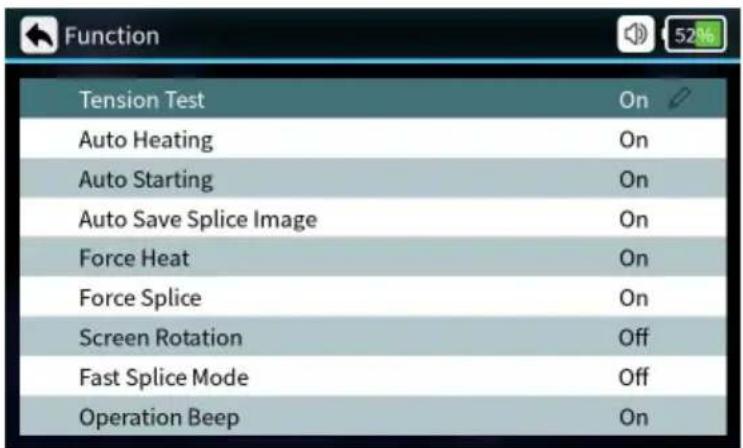

2. Función de acceso directo

Parámetros	Instrucciones
Prueva de tensión	Cuando está activado, la prueba de tension se ejectará automatistically afterwards del empalme
Calefaction automática	Cologne la fibra optica, cubra afterwards del calentimiento automatico.
Arranque	Cuando está encendido, el empalme se realiza
automático	automátamente una vez que se cierra la cubi
Guardar automátamente laImagen de empalme	Cuando está activado, se guarda automatistically imagen de empalme
Calor de fuerza	Cuando está encendido, no detecta fibra optica presionar el botón de calor también se calenta
Empalme forzado	Cuando está encendido, el usuario可以选择 el botón de inicia para forzar que continúe el empalme por fusión, cuando el proceso de empor fusion Detecta una falla de ángulo o una coincidencia de fibra.
Rotación de pantalla	Interfaz de pantalla girada 180°
Modo de empalme<rápido>	Se pueda configurar activado o desactivado, el tiempo de fusión se reduce cuando el modo está activado.
Operación Beep	Los PITidos se peuvent configurar para que se o desactiven .

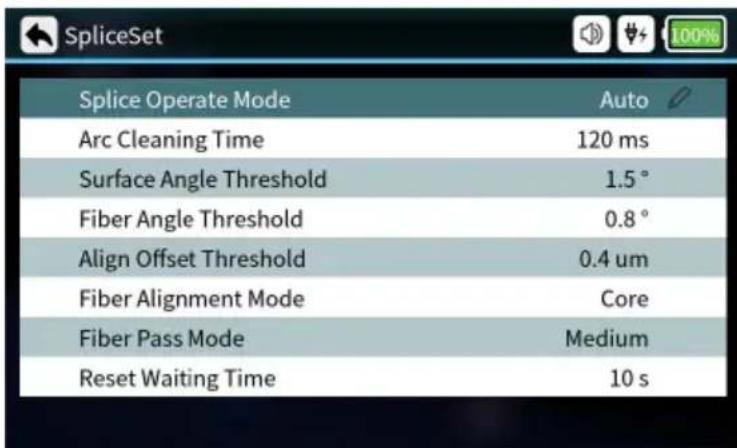

3. Conjunto de empalmes

Parámetros	Descripción
modo de., funcionalmente del empalmador	modo automático, modo semiautomático, modo manual(optional.
Tiempo de limpieza del arco	La descarga limpia se refiere a la limpieza de fino adherido a la superficie de una fibra optica mediante la descarga de la fibra antes del em por fusión.
Umbral del ángulo de superficie	Valor limite del ángulo del extremo de la fibra
Umbral del ángulo de la fibra	Límite del ángulo afterwards de la alineación de fibras izquierda y derecha.
Umbral de desplazamente de alineación	Límite de desviación central afterwards de la alirn de las fibras izquierda y derecha.
Mode de alineación de fibra	Se pueda configurar la alineación del núcleo, alineación del revestimiento y la alineación final.
Mode de pasofibra	Se pueda establecer estándares bajos, medios altos.
Restablecer tiempo de esper	Cuando se activa la prueba de tracción, tiempo espera para que el motor se reinicia después la cubierta a prueba de viento

4. Editor programa de empalme

Editar programa de empalme
Empalme PN	Nombre del programa emPALmador
Tiempo de pre-empalme	El tiempo de pre-empalme se pueda configurar en 0-500 (ms)
Tiempo de empalme	El tiempo de empalme se pueda configurar entre: (s)
Superposición de longitud	La longitud de superposición se pueda configurar 0 y 50 (um)
Tiempo de re-arco	El tiempo de re-arco se pueda configurar entre: (s)
Tipo de fibra	Tipos de fibra
Brocas pre-arco	Los bits de prearco se��ten configurar entre: (bits)
Bits de corriente de empalme	La corriente de empalme se pueda configurar entre 4000 (bits)
Velocidad de propulsión	La velocidad de propulsión se pueda configurar en y 50 (um/s)
Puntas de corriente de re-arco	La corriente de re-arco se pueda configurar de: (bits)

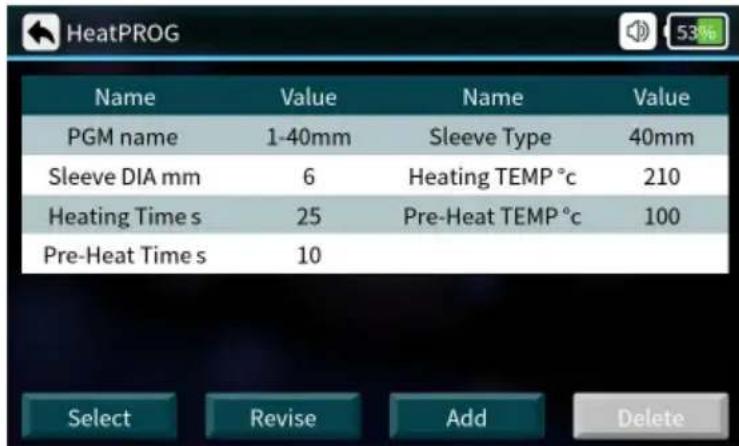

5. Manga Colocar

Parámetros	Descripción
Calefacción PN	Hay manyos programs de calentimiento para diferentes tubos termorretráctiles almacenados previamente en el sistema; también se ofrece los sistemas manyos programas autoconfigurado
Diámetro de la manga	2 mm, 3 mm, 4 mm, 6 mm
Tiempo de calentimiento	Tiempo de calentimiento del termorretráctil
Tiempo de precalentamento	Tiempo de precalentamento
Tipo de manga	Tubo normal de 10 mm a 60 mm, FC, SC
Temperatura de calentamento	El限时e de temperatura del proceso de calentamento.
Temperatura de precalentamento	El限时e de temperatura del proceso de precalentamento

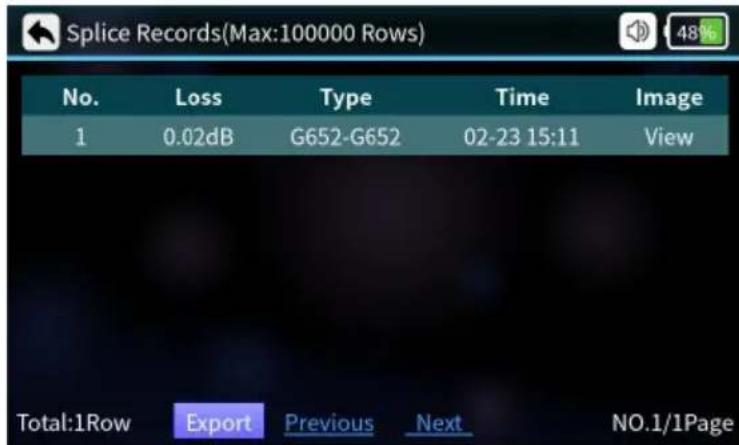

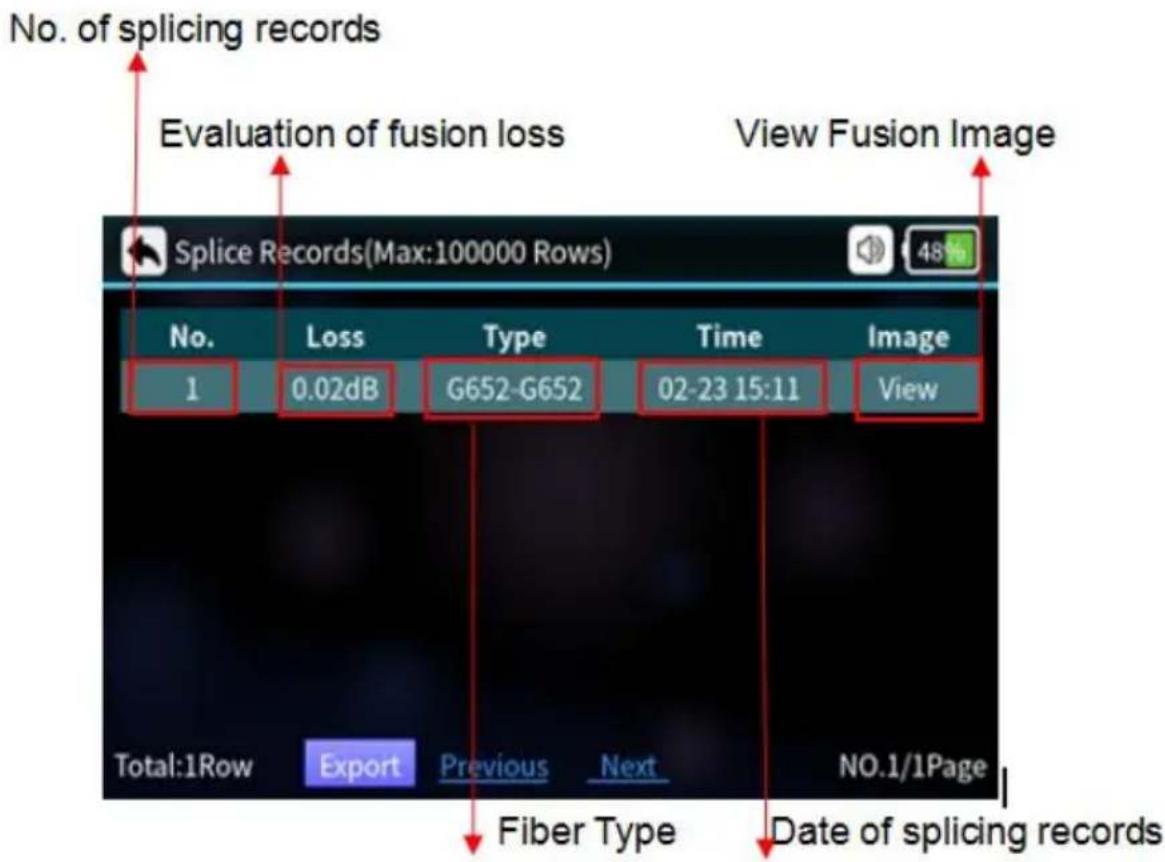

6. Registros de empalme

Parámetros	Descripción
No.	Organar por tiempo de empalme
Pérdida	Pérdida después del empalme
Tipo	Tipos de fibra para empalme
Tiempo	Tiempo de empalme
Imagen	Imagen visible del empalme terminado

7. Mantener

Parámetros	Descripción
Detector parámetros	Prueba automatística de la posición del electrodo, motor y otros parámetros delsystems.
Electrodos limpios	Múltuples descargas de alta corriente para limpi electrosos.
Reemplazar electrosos	Después de reemplazar el electrodo, la posición descarga se determina automatistically y el electrodo se estabiliza mediante multíples descargas.
Corrección de arco	Realiza la operation de corrección de arco y automáticamente la corriente de descarga.
Corrección de luz	Corrección automática de fuente de luz roja.
Registros de empalme	Consultar tiempo de empalme, evaluar pédida, imagen, etc.
Corrección de enfoque	Corrección automática del enfoque de la fibra pantalla.

8. Sistema

Parámetros	Descripción
Selección de idioma	Inglés, francés, alemán, italiano, portugués, español
Configuración de hora	Configuración de la configuración horaria
Información del dispositivo	Información actual relacionada con el dispositiv
Información de ayuda	manual de instructuciones
Restuarar configuración de fabrica	Los ajustes se restuaran a los values de fácil
Calibración de pantalla	Calibración de pantalla táctil

Interfaz de observación de fibra óptica: Presione brevemente el interruptor de encendido; bajo, el indicador en el panel de operación se pondrá y sonará a un tiempo como "Di Di". Todos los motores volverán a sus posiciones iniciales y se accederá a la interfaz de observación de fibra.

2. Preparación antes de empalmar

Después de pelar la fibra óptica, utilice un papel sin polvo humedecido con alcohol de 99% de pureza para limpiar la capa de revestimiento en sentido circular. Comenzando desde la interfaz entre el revestimiento y la fibra desnuda, gire el papel en dirección a la fibra desnuda en sentido circular y elimine los restos de las capas de revestimiento.

3. Corte de fibra

• Colocar la punta de la fibra a 13 - 13,5 mm por encima de la superior de la ranura.
• Mantenga el control deslizante en el exterior. Luego cubra la almohadilla de presión. ■ Empuje el control deslizante y finalice el corte. ■ Abra el soporte de fibra y abra la almohadilla de presión, tome la fibra y manténgala alejada de otros elementos en caso de que pueda contaminarse.

Aviso: Si la superficie de corte es deficiente, ajuste la superficie de la cuchilla de la cortadora de fibra. Además, le sugerimos que utilice cortadoras de fibra específicas que se incluyen con nuestras máquinas.

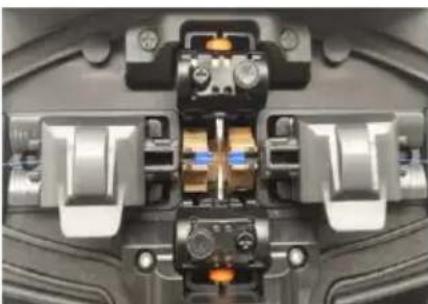

4. Colocación de fibra

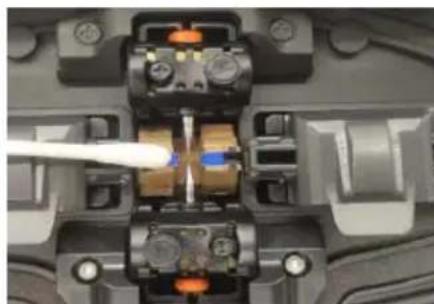

Abra la cubierta a prueba de viento y verifique si la ranura en V está limpia. De lo contrario, use un soplador de aire o una cuchilla para limpiar la ranura en V. Coloque las fibras cortadas en la ranura en V de los electrodos de empalme y asegúrese de que las fibras estén correctamente en la ranura en V. Compruebe que los extremos de las fibras se encuentren en la posición entre las puntas de los electrodos y las ranuras en V. Asegúrese de que estén cerca de las puntas de los electrodos. De lo contrario, se deben volver a colocar las fibras. Cierre suavemente la cubierta a prueba de viento y comience a empalmar.

5. Comprobar el resultado de empalme

6. Alineación automática y corrección de la cara final

Para garantizar la calidad del empalme, el producto utiliza un sistema de procesamiento de imágenes para observar las fibras. Sin embargo, en estas condiciones, el sistema puede no ser capaz de detectar los errores de empalme. Por lo tanto, aún necesitamos inspeccionar el proceso de empalme visualmente en la pantalla para obtener mayor calidad de empalme.

Cierre la protección contra el viento o presione el botón de inicio, la óptica ingresa al estado de alineación automática y las fibras ópticas izquierda y derecha comienzan a realizar el movimiento de fase. El sistema verificará las caras cortadas después de la descarga de limpieza; si las caras de los extremos no están calificadas, no se iniciará el empalme y habrá un aviso de error en la pantalla. Si las caras cortadas están calificadas, el proceso de alineación continúa. Después de la alineación, los ángulos de las caras de los extremos de las fibras en ambos lados se

mostrarán en la pantalla. Si los ángulos detectados exceden el ángulo límite, habrá un aviso de error en la pantalla. Las fibras deben cortarse.

Si se muestran las siguientes imágenes o se advierte información durante el proceso de alineación, el sistema reiniciará los motores. Los usuarios también pueden presionar el botón de reinicio para reiniciar los motores y volver a intentar cortar o colocar fibras.

7. Soluciones a problemas de alineación anómala

Imágenes*** mostradas (eje X/Y)	Aviso	Posibles razones	Solutaciones
	La fibra del la derecho está colocada incorrectamente	La fibra del lado derecho no está colocada en la ranura en V o demasiadoorta	Reposicionar la fibra, Re-cortar I fibra
	La fibra del la izquierdo está colocada incorrectamente	La fibra del lado izquierdo no está colocada en la ranura en V o demasiadoorta	Reposicionar la fibra, Re-cortar I fibra
	Error de alineación	La fibra del lado derecho/izquierdo no está colocada en la ranura en	Reposicionar la fibra, Re-cortar I fibra
	Por favor, vuelva a colocar la fibra.	Los cortes del lado izquierdo/derec ho son	Reposicionar la fibra volver a cortar la fibra
		demasiado cortos
	Por favor,whelming a colocar la fibra.	Las fibras delazo izquierdo/derechoson demasiado largas	Reposicionar la fibravoltar aURTAR la fibra
	Las fibras no estan calificadas	Polvo o@suciedad en la fibras	Limpiar yreposicionar las fibras
Imagenesmostatadas (eje X/Y)	Aviso	Posiblesrazones	Soluaciones
	Losángulos de los extremos de las fibras no están calificados.	Problemas conel procesode corte de fibra	Re-cortar la fibra

Después de la alineación de la fibra, el sistema descargará y empalmará automáticamente. Si la configuración está establecida en empalme

semiautomática, se mostrará el mensaje "Alineación completa" en la pantalla. Luego, el usuario puede elegir presionar el botón de inicio para empalmar o presionar el botón de reinicio para reiniciar los motores.

Mantenimiento

1. Corrección de ARC

Cuando el entorno exterior cambia repentinamente o en las siguientes situaciones, será necesaria la corrección ARC para ajustar la intensidad de la corriente y así garantizar una baja pérdida y un empalme de alta estabilidad.

1. Cambios de temperatura, humedad o presión del aire.
2. Envejecimiento o contaminación de los electrodos.
3. Fallas de empalme continuo o pérdida de empalme elevada.
4. La máquina está inactiva durante mucho tiempo.
5. Electrodos sobreutilizados
6. Los electrodos se limpian o reemplazan recientemente.

Método de corrección de descarga:

① Seleccione “Corrección de arco” en

② Coloque las fibras cortadas en los soportes de fibra y cierre la tapa a prueba de viento.

③ Si hay “Corriente grande” o “Corriente pequeña”, repita la operación de ②③ hasta que muestre que la corrección fue exitosa.

Aviso:

Los ángulos de corte en el modo de corrección de descarga se comparan por separado, no son relativos a los de los modos de empalme. La corrección de descarga suele tener que repetirse un par de veces. Sea paciente.

2. Detector de parámetros del sistema

La función de autoprueba (ofrecida) puede probar e inspeccionar el sistema en funcionamiento de varios parámetros importantes.

Insistimos en poder realizar una autoprueba de parámetros en caso de que la calidad del empalme pueda verse afectada.

Después de actualizar el sistema. Después de reemplazar/mover los electrodos. Después de soportar un transporte de larga distancia o un fuerte impacto. Después de fallas de empalme continuas o la pérdida de empalme anormalmente alta. Cuando hay un sobreajuste continuo en el proceso de alineación.

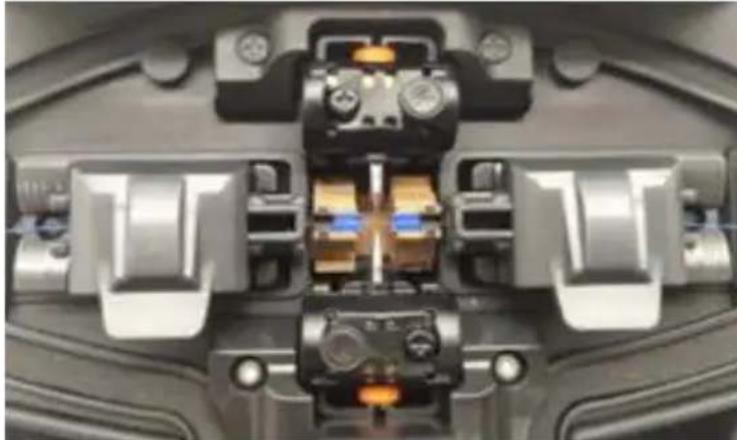

Las operaciones son las siguientes:

(1) Limpie la ranura en V y los prensadores con un hisopo de algodón humedecido con alcohol.

② Seleccione “Detector de parámetros” en “Mantener”

③ Coloque las fibras y cierre la tapa. Se inicia la prueba automáticamente. Normalmente, la prueba continúa durante 2 segundos. Observe el aviso que aparece en la pantalla LCD. Si la prueba falla, siga las instrucciones que aparecen en la pantalla y vuelva a realizar la detección del sistema (paso ①).

Aviso:

La limpieza es el paso más importante. Limpie las piezas asignadas antes de realizar otras operaciones.

3. Reemplazo de electrodos

Los electrodos se dañarán con el uso prolongado. Reemplace los electrodos después de 5000 descargas o la calidad de empalme se verá afectada y se producirán mayores pérdidas y menor estabilidad de las fibras empalmadas. El sistema le recordará automáticamente que los electrodos deben reemplazarse cuando el conteo de descargas llegue a 5000. Después de reemplazar los electrodos, el registro de descargas se restablecerá. Tenga cuidado con las puntas afiladas de los electrodos al reemplazarlos. Las operaciones son las siguientes:

• Los sistemas deben cortar la energía y apagar la máquina antes de reemplazar los electrodos. Presione el botón de encendido para apagar la energía; el LED rojo se apaga.
• Desatornille los tornillos de la cubierta del electrodo, retire la cubierta del electrodo y retire los electrodos.
• Coloque electrodos nuevos en la ranura del electrodo, luego vuelva a colocar la cubierta y apriete los tornillos suavemente.
• Compruebe que los dos electrodos estén en la misma línea horizontal y vertical. Si no es así, vuelva a colocar los electrodos.
• Encienda la máquina y coloque fibra bien cortada en la máquina. Seleccione "Reemplazar electrodos" en "Mantener".
• Por favor, seleccione "Detectar parámetros del sistema" y realice "Corrección de arco".

4. Limpieza de ranuras en V

Si hay contaminantes en la ranura en V, las fibras se desviarán de su posición normal y, por lo tanto, la alineación se verá afectada, por lo que la pérdida de empalme puede ser anormalmente mayor. Por lo tanto, los operadores deben verificar y limpiar la ranura en V con regularidad. Las operaciones son las siguientes:

✓ Abra la cubierta a prueba de viento. ✓ Limpie el contaminante en la ranura en V con el soplador del equipo. ✓ Limpie la parte inferior de la ranura en V con un hisopo de algodón humedecido con alcohol.

Aviso: No toque las puntas de los electrodos. Limpie la ranura en V con cuidado y no utilice ningún elemento duro (cuchilla, etc.) para limpiar.

ranura, ya que podría dañarla y afectar el funcionamiento normal.

5. Limpieza de lentes de microscopio

La empalmadora está equipada con un sistema de procesamiento de imágenes para observar las fibras. Si las lentes del microscopio están sucias, la observación normal se verá afectada, lo que puede dar como resultado un empalme deficiente. Los usuarios deben limpiar las lentes con regularidad para asegurarse de que estén limpias.

A. Apague la máquina y abra la cubierta a prueba de viento. B. Limpie la lente suavemente con un hisopo de algodón humedecido con alcohol. C. Aviso: No toque los electrodos. No toque la lente con objetos duros. D. Limpie el alcohol residual con un hisopo de algodón limpio y seco, asegúrese de que esté limpio y que no quede ningún contaminante. E. Encienda la máquina, observe la imagen en la pantalla y verifique si hay polvo; si es así, limpie la lente nuevamente.

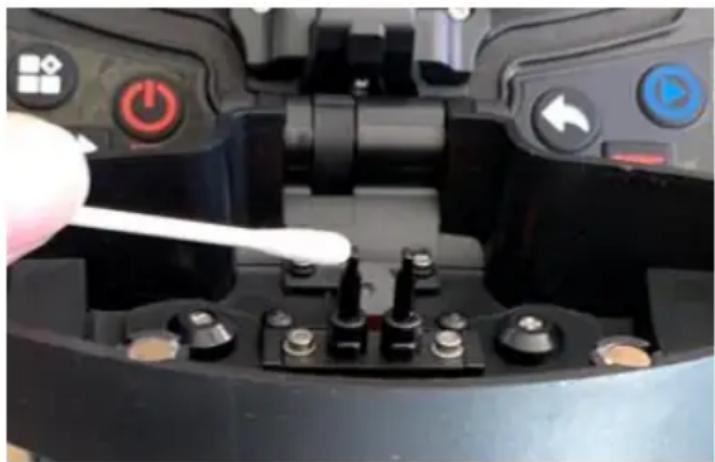

6. Limpieza de prensadores de fibra

El polvo en los prensadores de fibra puede provocar problemas de retención de la fibra y afectará directamente la calidad del empalmado. Los usuarios deben revisar y limpiar los prensadores de fibra con regularidad.

1. Abra la cubierta a prueba de viento.
2. Limpie la superficie de los prensadores con un hisopo de algodón humedecido con alcohol, y seque el prensador con un hisopo de algodón seco antes de limpiarlo.

Otros

Solución de problemas

Fenómenos anormales	Razones	Solutaciones
Sonidos anormales como resoplidos al descargar	Posición de instalación incorrecta de los electrosos	Siga estrictamente las instruciones al instalar los electrosos.
Descarga tardía o ausencia de descarga	1. Posición de instalació incorrecta de los electrosos 2. Las+puntas de los electrosos están envueltas en oxido de	1. Siga estrictamente las instruciones al instalar los electrosos. 2. Limpie las+puntas de lo electrosos o reemplace los electrosos.
	silicio.
Laquina se bloquea al descargar	Posición de instalación incorrecta de los electrodos	Siga estRICTamente las instrucciones al instalar los electrodos.
Error de corrección de descarga	El entorno actual está interfiriendo en el proces de descarga.	Si suege avisando de sobrecorriente, reduzca la corriente antes de corregir descarga. De lo contrario,;aumente la corriente. Si si fallando, comuniquese con département de posventa.
Fallas de alineación de fibras	1. Hay polvo en la lenluz LED y la ranura en 2. Mal funciona bajo el Sistema de alimentación.	Intente limpiar la lente, las luces LED y la ranura en el problema persiste, comuniquese con el département de posventa.
Baja calidad del punto de empalme	1.Polvo sobre fibras2. Configuración incorrecta del tipo de filo programa de empalme incorrecto3. Cambios en el entor de empalme4. Control de averías de motor	1. Vuelva a preparar las f y empalme nuevoamente.2. Elija el tipo de fibra adecuado y el programa de empalme adecuado3. Realice la corrección de descarga paraaabdar la corriente a la intensidad normal.4. Vuelva a intentar la autocomprobación de parámetros

Tarjeta de servicios postventa

Nombre: Teléfono:

Número de serie del producto: Modelo del producto:

DIRECCIÓN:

Oficina de compras:

Descripción del problema:

shanghai 200000 CN.

Importado a AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australia

Importado a EE. UU.: Sanven Technology Ltd. Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

YH CONSULTING LIMITED.

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support

VEVOR®

TOUGH TOOLS, HALF PRICE
