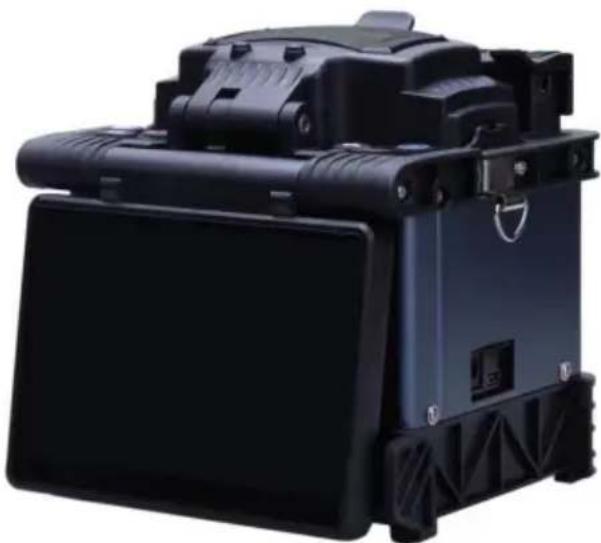

Produkttyp	Fusionsskarvmaskin för fiberoptik
Märke	Vevor
Modell	ALK-T5
Applicerbara fibrer	SM, MM, DS, NZDS, UI, BUI, EDF, etc.
Fiberdiameter (beläggning)	80–150 μm
Fiberdiameter (mantel)	100–1000 μm
Antal motorer	6
Inriktningsläge	Kärna till kärna, mantel till mantel
Skarvtid	9 s (standard), 7 s (snabb)
Genomsnittlig skarvförlust (SM)	0,02 dB
Returförlust	≥ 60 dB
Display	5-tums färg TFT HD LCD-skärm, pekskärm
Förstoring	X/Y: 210×, 320× (zoom upp till 1100×)
Strömförsörjning	Litiumbatteri 10,9 V / 7800 mAh eller nätadapter 220 V AC
Batterikapacitet	Cirka 260 skarvcykler + uppvärmning
Laddningstid	3 h (uppladdningsbart batteri 500 gånger)
Internt minne	100 000 skarvposter, 10 000 bilder
USB-port	USB 2.0
Arbetstemperatur	-10 °C till +45 °C
Arbetsfuktighet	≤ 95 % RH (ingen kondensation)
Maximal vindhastighet	15 m/s
Spänningstest	≥ 2 N (valfritt)
Underhåll	Regelbunden rengöring av V-spår, linser och elektroder
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - ALK-T5 Vevor

Hur byter man elektroderna på ALK-T5?

Stäng av strömmen och stäng av maskinen. Skruva loss elektrodlocket, ta bort de gamla elektroderna, placera de nya i spåret och skruva fast locket igen. Slå på maskinen, välj 'Byt elektroder' i menyn 'Underhåll', utför sedan en parameterdetektering och bågkorrigering.

Vilka fibertyper stöder ALK-T5?

Den stöder singlemode (SM), multimode (MM), dispersionsskiftad (DS), icke-noll dispersionsfiber (NZDS), samt specialfibrer som UI, BUI, EDF, etc.

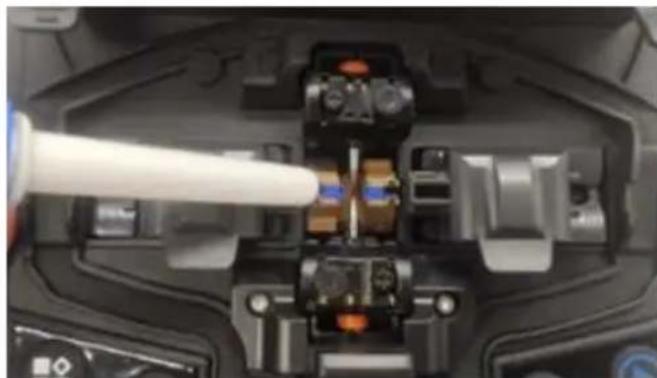

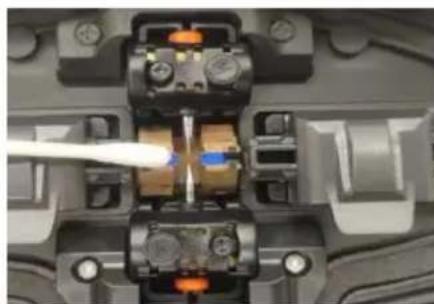

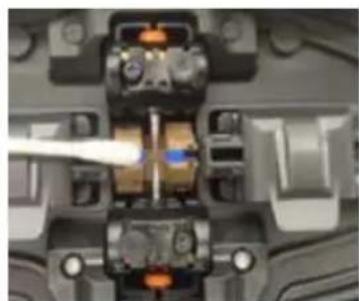

Hur rengör man V-spåren på skarvmaskinen?

Öppna det vindtäta locket. Använd en dammsugare och sedan en bomullspinne doppad i alkohol för att försiktigt rengöra V-spåret. Rör inte elektrodspetsarna och använd inga hårda föremål.

Vad gör jag om inriktningen misslyckas?

Kontrollera att fibrerna är korrekt placerade i V-spåret och att deras ändar är mellan elektroderna. Rengör fibrerna och spåren. Om felet kvarstår, kapa om fibrerna. Systemet kan också behöva återställa motorerna.

Hur gör man en bågkorrigering?

Gå till menyn 'Underhåll' och välj 'Bågkorrigering'. Placera kapade fibrer på hållarna och stäng locket. Systemet justerar automatiskt strömmen. Upprepa vid behov tills 'Lyckades' visas.

Vad är batteritiden?

Litiumbatteriet på 7800 mAh ger cirka 260 cykler skarvning och uppvärmning. Laddningstiden är 3 timmar och batteriet är uppladdningsbart upp till 500 gånger.

Hur aktiverar man automatisk start?

I genvägsinställningarna aktiverar du 'Automatisk start'. När locket stängs startar skarvningen automatiskt utan att trycka på knappen.

Vad betyder inriktningsfelmeddelandena?

De indikerar vanligtvis att fibern är felplacerad, för kort eller för lång, eller att den kapade ytan inte är kvalificerad. Kapa om och omplacera fibern. Om felet kvarstår, rengör spåren och linserna.

Hur sparar man skarvresultat?

Aktivera 'Automatisk sparning av skarvbild' i inställningarna. Posterna (upp till 100 000) lagras i det interna minnet och är tillgängliga via menyn 'Skarvposter'.

Var hittar jag eftermarknadsservice och garanti?

Det elektroniska garantibeviset finns på www.vevor.com/support. Där finns även teknisk support. Spara produktens serienummer.

BRUKSANVISNING ALK-T5 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

OPTISK FIBER FUSIONSSKARV MODELL: ALK-T5

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar din uppskattning av besparingar du kan dra nytta av att köpa vissa varor med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera noggrant

när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

MODELL: ALK-T5

BEHÖVER DU HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

Varning:

Vänligen följ noggrant säkerhetsanvisningarna i handboken vid tillämpning av den optiska fiberfusionsskarven (hädanefter

kallad skarv). Okunskap eller våld mot reglerna eller meddelanden som betonas i manualen kan orsaka elektriska stötar, brandkatastrofer eller skador på användare. Tillverkaren tar inget ansvar för olyckor orsakade av felaktig användning.

1. Inspänningen för denna maskinmodell är bestämd; använd inte spänningen utanför räckvidden. Använd rätt AC- och DC-strömförsörjning.
2. När fusionssplicern stöter på följande fel, ta omedelbart bort nätkabeln från strömförsörjningen och stäng av fusionssplicern, annars kommer det att leda till oförmåga att reparera och till och med orsaka personskada, dödsfall och brand.

★ Rök, lukt, buller eller värmeavvikelse ★ Trasiga eller skadade maskiner ★ Vätska eller främmande föremål kommer in i maskinens inre

1. Denna modell av fusionssplicer har inte behov av att underhålla inkomponenter. Demontering av fusionssplicer och kraftmodul är förbjuden. Alla misstag i underhållet kommer att leda till att maskinen inte kan repareras, även orsaka kroppsskada.
2. Maskinen har strikta begränsningar för den strömförsörjningsmodul som används.
3. Fusionssplicern är förbjuden att användas i miljö med den brandfarliga vätskan eller brandfarliga gasen; annars kommer det att leda till brand, explosion och andra allvarliga konsekvenser.

Friskrivningsklausul

Företaget tar inget ansvar för alla skador som orsakats av användning av icke originalbatteri.

• För att undvika eventuell felaktig användning eller osäkerhet måste ett giltigt jordat trehålsuttag användas när AC/DC-adaptern har tillgång till

220V 50HZ-ström.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna med ett kryss anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol.

Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

AVFALLSHANTERING AV BATTERI

För att minimera risker för hälsa och miljö vid slutet av produktens livslängd, kräver lagar som handlar om avfall från elektrisk och elektronisk utrustning (WEEE) och direktivet om avfallsbatterier att du kasserar denna produkt på en lämplig insamlingsanläggning dit den kommer att skickas in för att ta

batterierna och för lämplig återvinning. Kontakta dina lokala myndigheter för mer information om återvinning och säker kassering av dessa i ditt område.

FCC INFORMATION

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som ansvarar för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot

skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller TV-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

Rikta om eller flytta mottagningsantennen. - Öka avståndet mellan produkten och mottagaren. - Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till. - Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

1. Arbetsmiljö

1.1 Varningar för användning/förvaring av skarven:

• Arbetstemperatur: -10 °C ~ +45 °C
• Temperaturbegränsning: -20 °C ~ +55 °C
• Arbetsfuktighet: ≤95 % RH (ingen kondens)
• Maximal vindhastighet: 15 m/s. Förvaringsförhållanden: -10 °C ~ +45 °C (med batteri, ingen kondens) -20 °C ~ +60 °C (utan batteri, ingen kondens)

Använd inte skarven i miljöer som är sårbara för brand eller explosion i händelse av brandkatastrofer eller explosion.

Använd eller förvara inte skarven i miljöer med hög temperatur eller luftfuktighet i händelse av skador på maskinen. När skarvmaskinen flyttas från lågtemperaturmiljö till miljö med högre temperatur, vidta eventuella uppvärmningsåtgärder för att eliminera kondens.

Vidta lämpliga dammbeständighetsåtgärder när du använder maskinen i dammiga miljöer för att förhindra att mycket damm kommer in i maskinen och orsakar fel på enheten.

2. Strömförsörjning

Använd de matchande tillbehören till skarvmaskinen och använd inte någon nätadapter, batteri eller nätsladd som inte specificeras i bruksanvisningen.

Använd inte skarvmaskinen under de spänningar som inte är specificerade för modellen i händelse av brandkatastrofer eller elektriska stötar. Den skräddarsydda billaddarens nätsladd är endast tillgänglig för 12V strömförsörjning av bensinbilar. Användare ska under inga omständigheter använda den på dieselbilar med 24V strömförsörjning.

3. Batteri

Följ instruktionerna strikt när du använder batteriet. Felaktig användning av batteriet kan orsaka att batteriet värms upp, brister, explosion, brandkatastrof eller skador på användaren.

Ladda inte batteriet med metoder som inte anges i manualen.

Kasta inte batteriet i eld.

Vänd inte om de positiva och negativa polerna.

Utsätt inte det urladdningsbara batteriet i solsken eller i miljöer med hög temperatur eller i eld.

Kasta eller slå inte på batteriet.

Om batterielektrolyten läcker ut, hantera den försiktigt. Om användarens hud eller ögon är förenade av elektrolyt av misstag, tvätta den noga och sök omedelbart medicinsk hjälp. Samtidigt, informera eftermarknadsavdelningen för att hantera batteriet.

Förhindra att vätska eller metallmaterial kommer in i produktens inre struktur, annars kan eventuell brand, elektrisk stöt eller produktfel uppstå. När vatten eller metallmaterial kommer in i produkten, sluta använda, koppla bort strömförsörjningen, stäng av utrustningen och kontakta underhållsserviceavdelningen.

Rör inte vid elektroderna när utrustningen fungerar ifall du skadas av högspänning. Koppla av strömförsörjningen och stäng av utrustningen innan du byter elektroder.

Ta inte isär eller demolera skarvaren, dess batteri eller dess adapter i händelse av överhettning, sprängning eller brandkatastrof orsakade.

Förutom de komponenter som tillåts ändras i denna manual, försök inte riva isär några delar av skarvmaskinen. Underhåll eller reparation av utrustningen måste utföras av professionella tekniker från vårt företag, felaktig användning kan orsaka brand eller elektriska stötar.

Rör inte krympslangen under uppvärmningsprocessen eller när den är klar, eftersom krympslangen är mycket varm och kan orsaka skållning.

Rör inte skarven, nätsladden eller nätkontakten med våta händer för att undvika elektriska stötar.

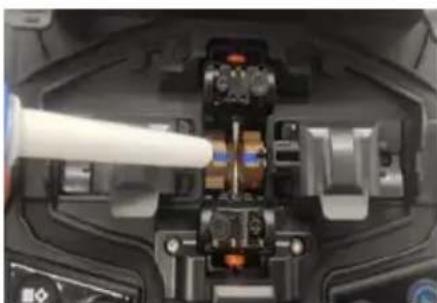

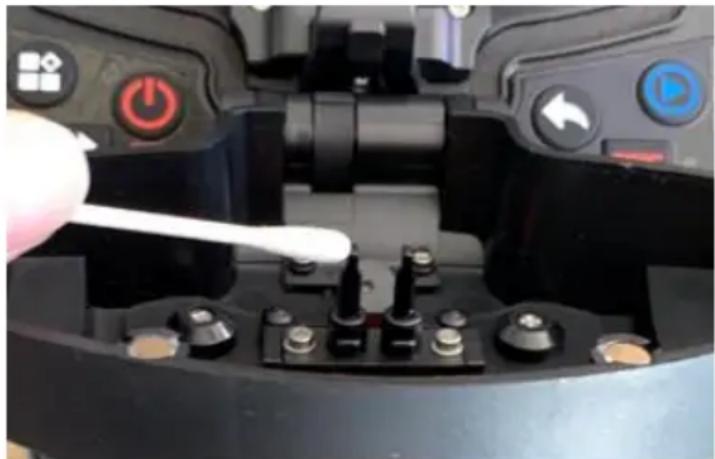

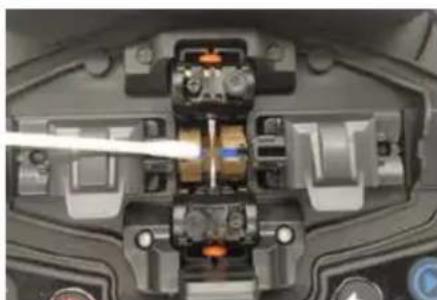

Rengör inte mikroskoplinsen, V-spåret, skärmen etc. med några kemiska material förutom alkohol. Annars kan det orsaka oskarpa eller fläckiga skärmar, eller till och med korrosion eller skada på utrustningen.

Förhindra att utrustningen skakar kraftigt eller kraschar, annars kan utrustningen skadas. Vänligen transportera eller förvara skarven i avsedd bärväska.

Vänligen utför hela maskinens underhåll en gång om året för att bibehålla skarvmaskinens prestanda.

Produktionsintroduktion

Optisk fiberskarvar används huvudsakligen för underhåll av optiska fiberkablar och relativa operationer. Således kallas den också för fiberkabelskarvar. Det är en enhet som använder

högprecisionsframdrivningsstruktur för att trycka två fibrer för att komma närmare varandra och som använder en ljusbåge för att smälta samman två optiska fibrer vid deras ändytor, för att bilda en enda lång fiber.

Fusionsskarvar för optiska fibrer används huvudsakligen av: Telekomoperatörer, ISP, nätverksprojektentreprenörer, laboratorier. Och de används i: underhåll av fiberkabelnätverk, telekomprojekt, nödreparationer, optiska experiment, tillverkning och testning av optiska enheter, akademisk forskning på högskolor.

1. Introduktion av funktionsknappar

Utseende	Namn	Fungera
	Värmare	Für uppvärmningsprocess av krymprör after skarvning.

Batterifixeringssnäpp

3. Grundläggande parametrar

• Tillämpliga optiska fibrer: SM, MM, DS, NZDS, UI, BUI, EDF, etc.
• Tillämplig kärntyp: Enkelkärna
• Tillämplig fiberdiameter: Beklädnadsdiameter 80-150 μm, beläggningsdiameter 100 ~ 1000 μm.
• Antal motorer: 6 motorer

Skarvningsläge

• Förbutik: 18 grupper. Anpassa: 982 grupper
• Inspelning av skarvningsresultat: 100 000 gruppskarvningsposter och 10 000 bildlagring
• Skarvningshastighet: 9 sek (standardläge), 7 sek (snabbläge)
• Uppriktning: Uppriktning av kärna till kärna, uppriktning av klädsel

Skarvningsförlust

Genomsnittlig skarvningsförlust: 0,02 dB (SM), 0,01 dB (MM), 0,04 dB (DS), 0,04 dB (NZDS) - Returförlust: ≥ 60 dB

• Skarvningsförlustuppskattning: existerar

Strömförsörjning

• Batteri: 10,9 V litiumbatteri, vanligen skarvning och uppvärmning 260 gånger, laddningstid 3 timmar, 500 gånger laddningsbart, 7800 mAh litiumbatteri

Driftsvillkor

• Driftmiljö: Höjd 0 ~ 5000 m, relativ luftfuktighet 0 ~ 95 % (ingen kondensation), temperatur -20 °C ~ 55 °C, maximal vindhastighet 15 m/s
• Förvaringsförhållanden: Relativ luftfuktighet 0 ~ 95 % (ingen kondensation), temperatur -40 °C ~ 80 °C
• Korrosionsbeständighet: Huvudenheten, komponenterna och ingående materialen uppfyller kraven i GB/T 2423.54-2005 korrosion och är inte känsliga för korrosiviteten av vätskeföroreningar.

Värmekrympslang

• Tillämplig diameter: 2 mm, 3 mm, 4 mm, 6 mm
• Tillämplig längd: 60 mm, 50 mm, 45 mm, 40 mm, 25 mm, 20 mm
• Uppvärmningstid: 2 mm rör (10-15 s justerbart), 4 mm rör (14-19 s justerbart), 6 mm rör (17-23 s justerbart). Uppvärmningstemperatur: 10-260 °C (anpassad).
• Automatisk uppvärmning: Automatisk fiberigenkänning och uppvärmning efter täckning.

Andra parametrar

• Spänningstest: ≥ 2 N (valfritt)
• Display: 5-tums TFT HD-LCD-skärm i sann färg, stöder val av flera språk, pekskärm.
• Förstoring: X/Y: 210 gånger, X/Y: 320 gånger. Resultatet kan dubbelklickas för att förstora 1100 gånger efter att sammansmältningen är klar.
• USB-port: USB 2.0
• Belysning: LED dubbelt vitt ljus
• IoT-funktion: Tillval
• Lösenordshanteringsfunktion: Valfritt

4. Inledande gränssnitt

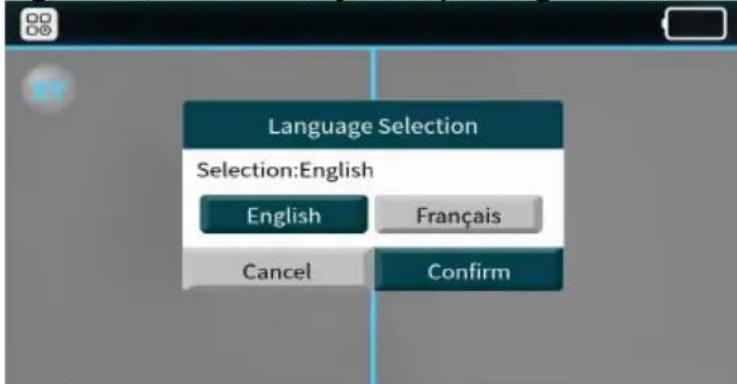

Språkval (engelska, franska, tyska, portugisiska, italienska, spanska)

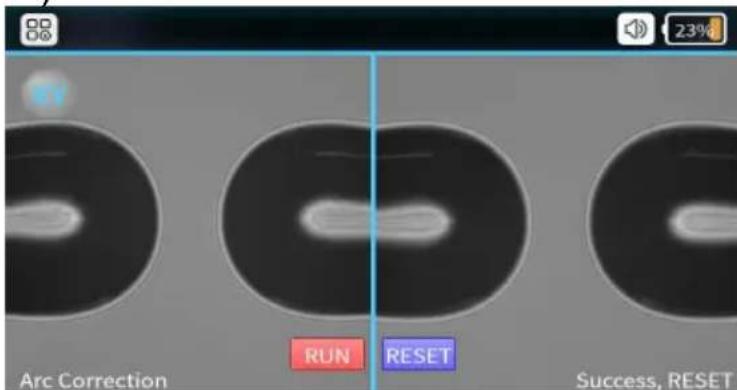

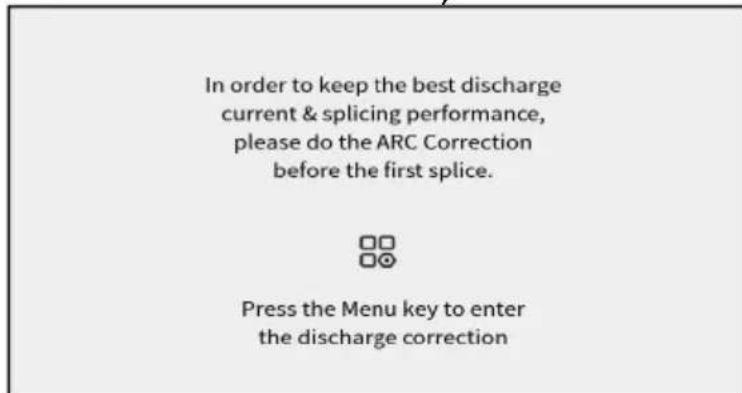

◆ Första gången ARC-korrigering (ARC-korrigering kan förbättra skarvningsprestanda och stabilitet)

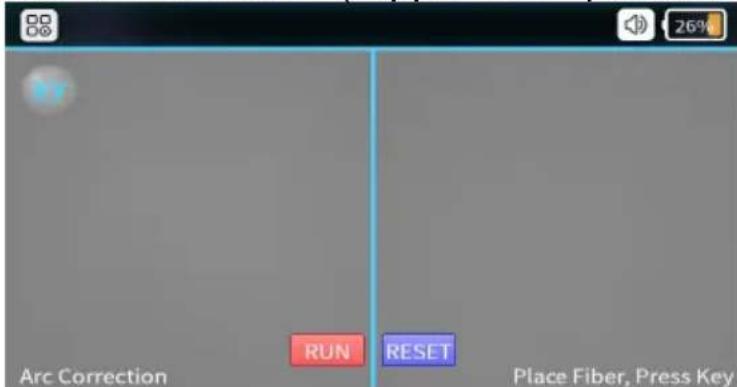

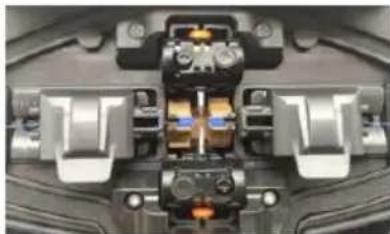

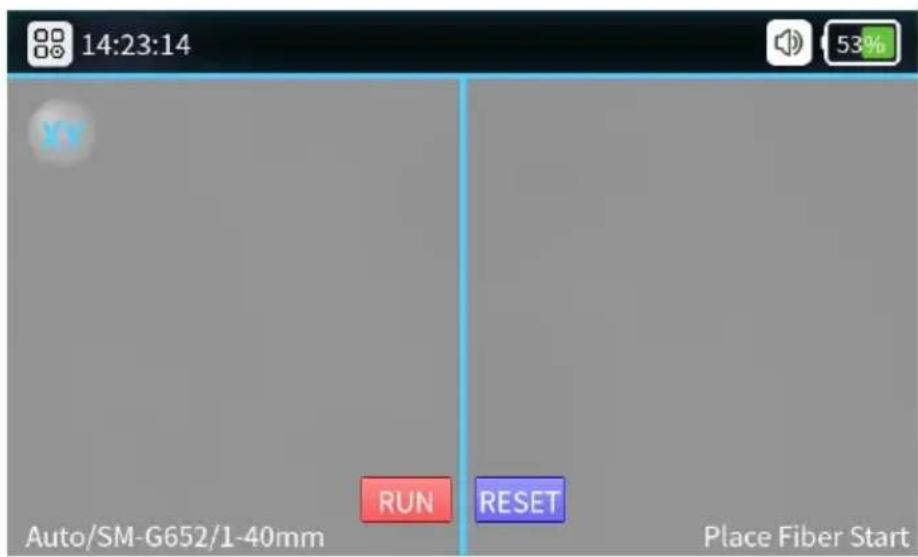

♠ ARC-korrigeringsgränssnitt (klippa och placera fibern på rätt sätt)

◆ ARC-korrigering lyckades (När "framgång" visas på skärmen är ARC-korrigeringsprocessen klar, använd sedan knappen [Rest] för att avsluta läget.)

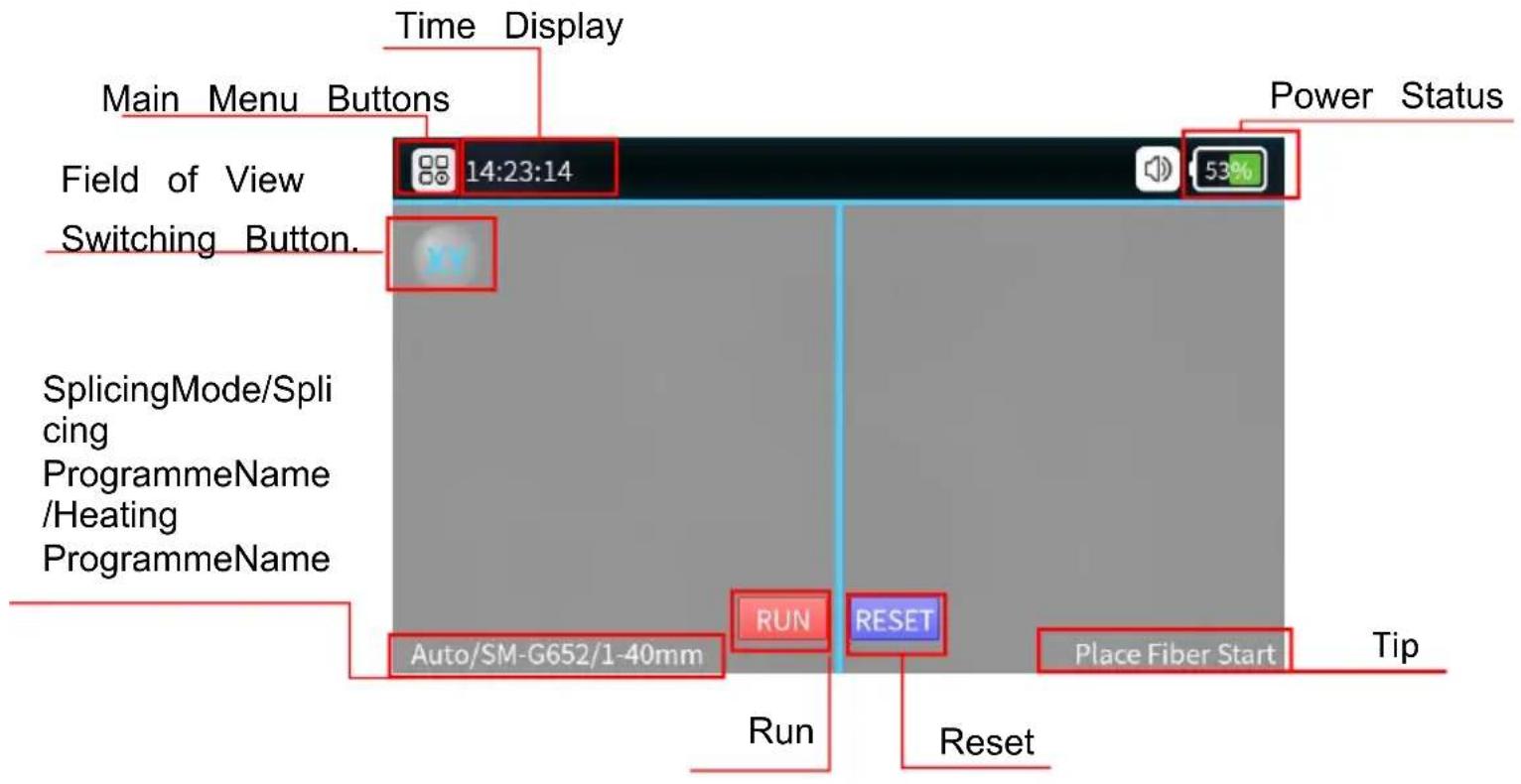

5. Beskrivning av UI

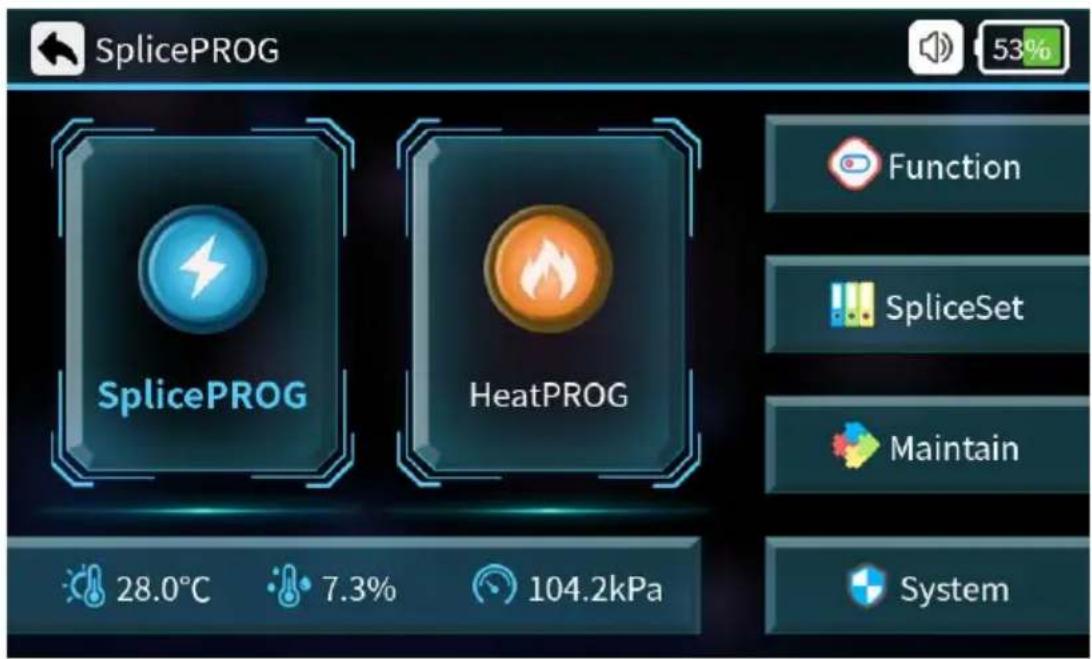

1. Funktionsintroduktion av skarvmaskinen

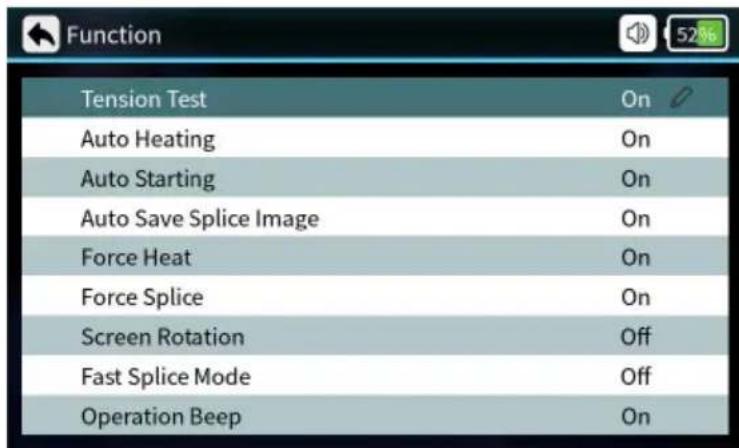

2. Genvägsfunktion

Parametrar	Instruktioner
Spänningstest	När den är på,kommen spänningstestet att utfö automatiskfter skarvning.
Automatisk uppvärmning	Sätt i den optiska fibern, täck after automatisk uppvärmning
Autostart	När den är på, skarvning automatisknär locket stängs.
Spara skarvbild automatiskt	När den är på, sparas automatiskt skarvbild .
Force Heat	När den är på, har ingen fiberoptik upptäckts, e på värmeknappen värmer ochsøupp det.
Tvinga skarvning	När den är på kan användaren trycka på startkfor att tvinga fusionsskarvningen att fortsätta, njafusionsskarvningsprocessen upptäcker ett vinkelfelseller fiberfel.
Skärmrotation	Skärmgränssnittet roterat 180°
Snabbtskarvläge	Kan sättas på eller av, smälttiden reduceras njansabblaget är på.
Operation Beep	Ljudsignaler kan ställas in på eller av f.

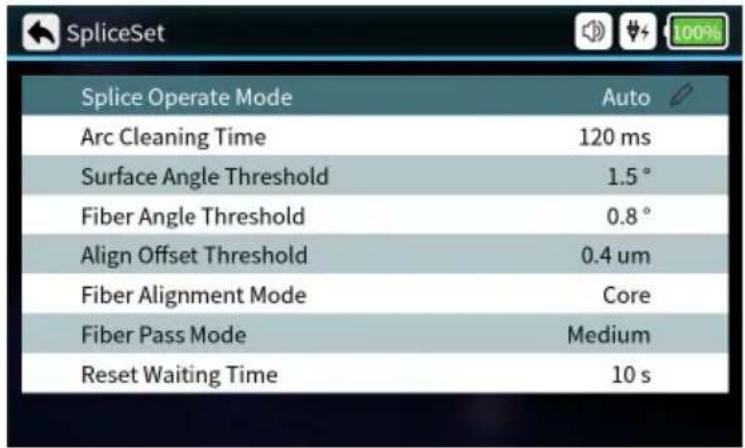

3. SpliceSet

Parametrar	Beskrivning
Splitsdriftläge	Automatisch länge, halvautomatisch länge, manuell länge tillval.
Bågsrengöringstid	Ren urladdning avser rengöring av fint damm vidhäftar ytan av en optisk fiber genom att tøfbern före fusionsskarvning.
Ytvinkeltröskel	Gränsvärde für fiberändytans vinkel.
Fibervinkeltröskel	Vinkelgräns after uppriktning av vänster och h fiber.
Justera offset tröskelvärde	Gräns für centrumavvikelse after uppriktning av vänster och höger fiber .
Fiberjusteringsläge	Kärninriktning, beklädnadsinriktning och finjusterikan ställas in.
Fiberpassläge	Låg, medel och hög standard kan ställas.
Återställ væntetiden	När dragprovet slås på, væntetid for motoråterställning after det det vindtätta locket öppnats

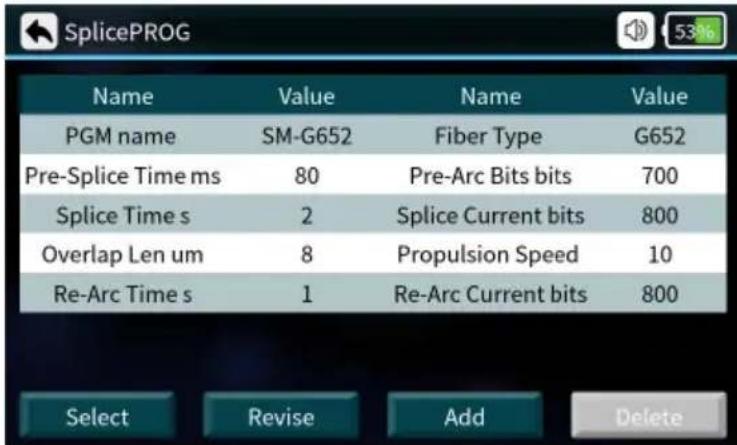

4. Redigera skarvprogram

Redigera skarvprogram
Skarva PN	Namn på skarvprogram
Förskarvningstid	Förskarvstid kan ställas in.FRAN:0-500 (r
Splitstid	Skarvtiden kan ställas in fråN:0-5 (s)
Överlappa Len	Overlapp Len kan ställas in fråN:0-50 (um
Re-Arc Time	Re-Arc Time kan ställas in fråN: 0-5 (s)
Typ av fiber	Typer av fiber
Pre-Arc Bits	Pre-Arc Bits kan ställas in fråN:0-4000 (bit
Skarva strömbitar	Splitsström kan ställas in fråN:0-4000 (bitar
Framdrivningshestighet	Framdrivningshestigheten kan ställas in fråN:0-50 (um/s)
Re-Arc Current Bits	Re-Arc Current kan ställas in fråN:0-4000 (

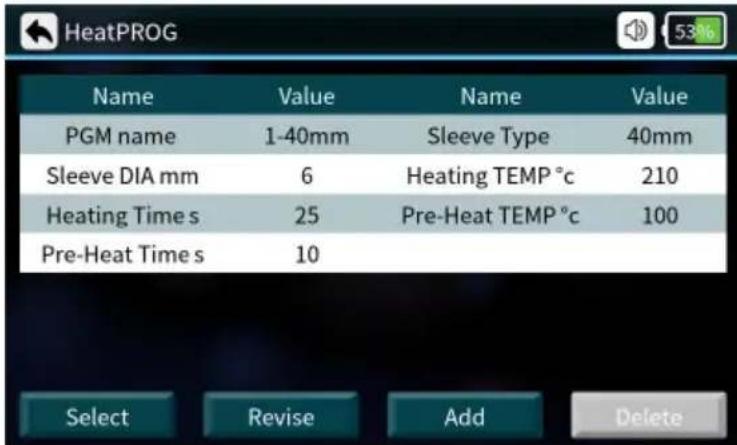

5. Armuppsättning

Parametrar	Beskrivning
Värme PN	Det finnsMXnga Värmeprogram För olika krym förlagrade i systemet, även MXnga själveställningsprogram erbjuds användarna.
Sleeve DIA	2mm,3mm,4mm,6mm
Uppvärmningstid	Värmekrympuppvärmningstid
Förvärmningstid	Förvärmningstid
Typ av Ärm	10 mm-60 mm normalt rör, FC, SC
Uppvärmning Temp	Temperaturgräsen für uppvärmningsprocessen
Förvärmning Temp	Temperaturgräsen für forvärmningsprocessen

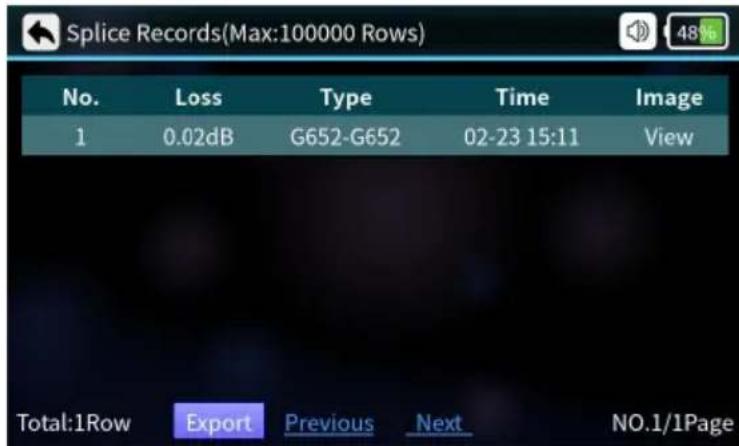

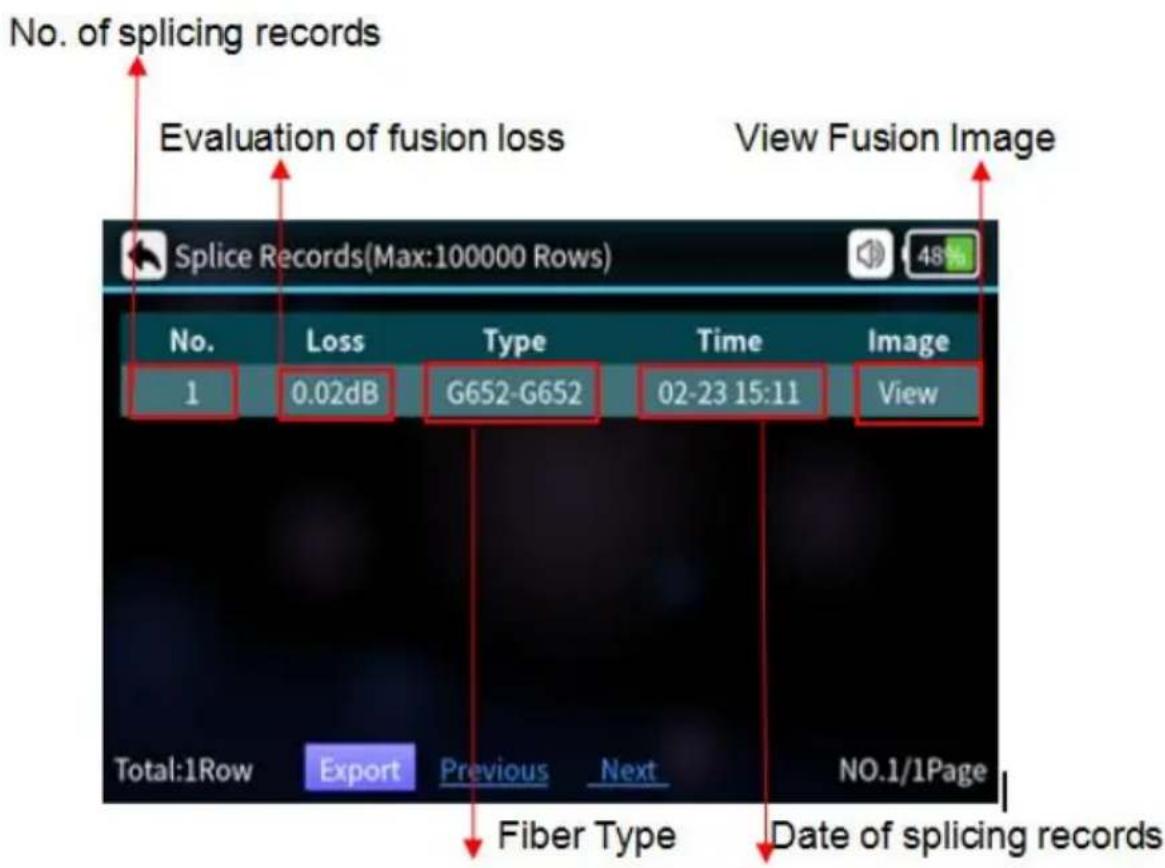

6. Skarvningsregister

Parametrar	Beskrivning
Inga.	Sortingering after Splitstid
Förlust	Förlust after skarvning
Typ	Typer av fiber为此 skarvning
Tid	Splitstid
Bild	Synlig bild av den färedda skarven

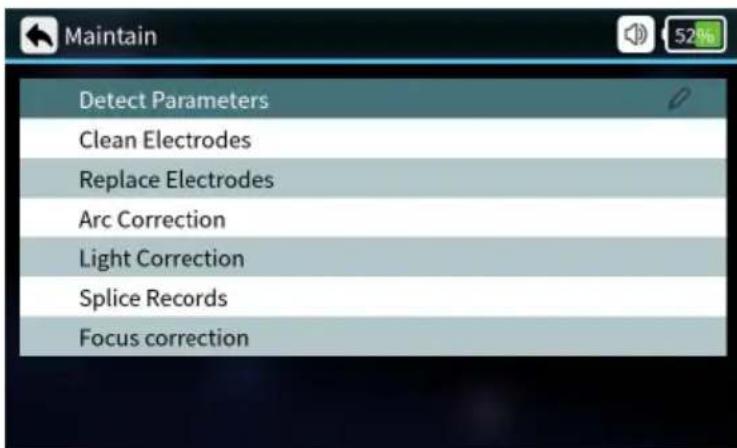

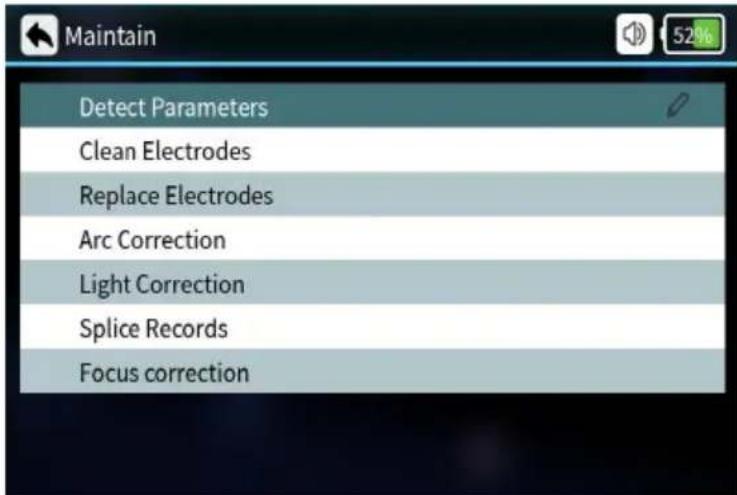

7. Underhåll

Parametrar	Beskrivning

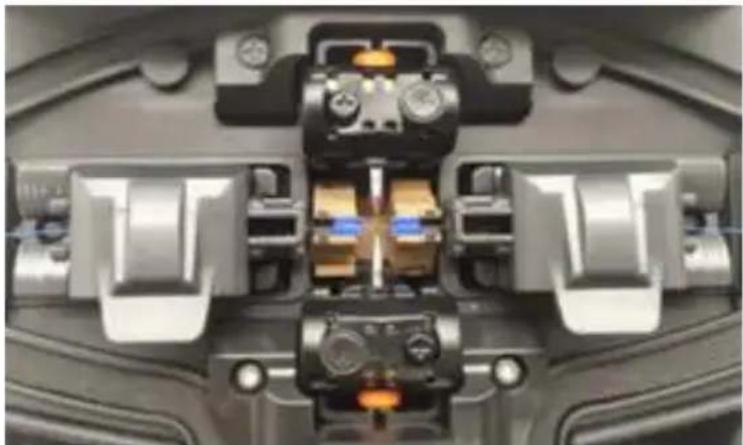

Detektera parameter s	Automatisch själlvtest av elektrodposition, mo och andra systemparameterrar.
Rengör elektroder	Flera högströmsurladdningar für att rengöralelectroderna.
Byt ut elektroder	After byte av elektroden bestämsurladdningspositionen automatiskt ochelektroden stabiliseras av flera urladdningar.
Arc Correction	Utför;bågkorrektion och korrigerar automatismurladdningsströmmen.
Ljuskorrigering	Automisk korrigering av röd ljuskälla.
Splice Records	Fråga skarvtid, utvärdera fändust, bild, etc.
Fokuskorrigering	Automisk korrigering av fiberfokus påskärmen.

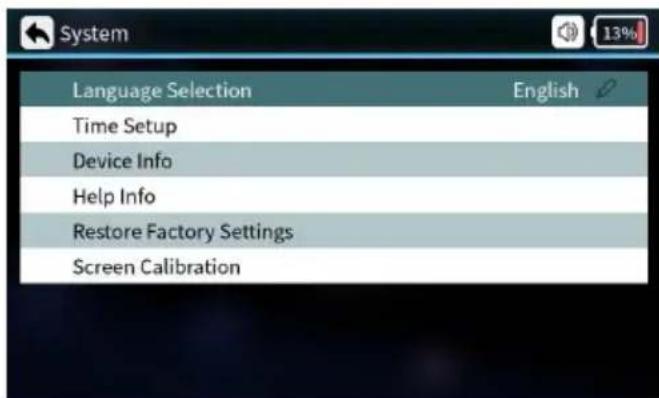

8. System

Parametrar	Beskrivning
Språkval	engelska, franska, tyska, italienska, portugisiskspanska
Tidsinställning	Ställa in tidsinställningen
Enhetsinformation	Aktuell enchetsrelaterad information
Hjälpinfo	bruksanvisning
Återställfabriksinställning	Inställningarna Återställs till fabriksinställningarn
Skärmkalibrering	Kalibrering pekkärm

Observationsgränssnitt för optisk fiber: Tryck kort på strömbrytaren, så kommer indikatorn på manöverpanelen att bli röd och summern kommer att ljuda som "Di Di". Alla motorer kommer att återgå till sina ursprungspositioner och fiberobservationsgränssnittet visar.

2. Förberedelse före skarvning

Efter avskalning av den optiska fibern, använd dammfri pappersduk med 99% ren alkohol för att rengöra beläggningsskiktet i en cirkulär riktning. Börja från gränsytan mellan beläggningen och den blotta fibern och rotera papperet i riktning mot den blotta fibern i en cirkulär rörelse för att avlägsna skräp från beläggningsskikten.

3. Fiberskärning

Placera fiberns spets 13–13,5 mm ovanför skärets ovansida. Håll reglaget på utsidan. Täck sedan över tryckdynan. Tryck på reglaget och avsluta skärningen. Öppna fiberhållaren och tryckdynan, ta bort fibern och håll den borta från andra föremål för att undvika kontaminering.

Observera: Om skärytan är dålig, justera bladets yta på fiberklyven. Vi rekommenderar också att du använder specificerade fiberklyvar utrustade med våra maskiner.

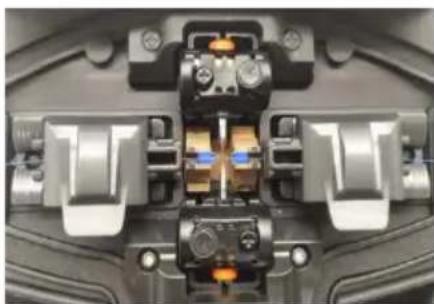

4. Fiberplacering

Öppna det vindtäta locket och kontrollera att V-spåret är rent. Använd luftblåsning eller blad för att rengöra V-spåret. Lägg de skurna fibrerna i V-spåret på skarvmodulerna och se till att fibrerna ligger rätt i V-spåret. Kontrollera att ändytorna på fibrerna är i positionen mellan elektrodspetsarna och V-spåren. Se till att de är nära elektrodspetsarna. Annars ska fibrerna bytas ut. Stäng det vindtäta locket försiktigt och börja skarva.

5. Kontrollera skarvningsresultatet

6. Autojustering och ändytekorrigering

För att säkerställa skarvningskvaliteten använder produkten bildbehandlingssystem för att observera fibrer. Men under vissa förhållanden kanske systemet inte kan upptäcka skarvningsfel. Så vi behöver fortfarande inspektera skarvningsprocessen med ögonen genom bildskärmen för att få bättre skarvningskvalitet.

Stäng det vindtäta locket eller tryck på startknappen. Den optiska fibern går till det automatiska inriktningstillståndet och de vänstra och högra optiska fibrerna börjar göra fasrörelser. Systemet kommer att kontrollera ytorna efter rengöringsurladdningen. Om ändytorna inte är kvalificerade kommer skarvningen inte att startas och ett felmeddelande visas på skärmen. Om de skurna ytorna är kvalificerade fortsätter inriktningsprocessen. Efter justeringen kommer fibrernas ändvinklar på båda sidor att visas på skärmen. Om de detekterade vinklarna överskrider den begränsade vinkeln kommer ett felmeddelande att visas på skärmen. Fibrerna måste skäras om.

Om följande bilder eller information visas i justeringsprocessen: kommer systemet att återställa motorerna. Användaren kan också trycka på återställningsknappen för att återställa motorerna och försöka skära eller lägga fibrer igen.

7. Lösningar på onormala inriktningsproblem

Visade Bilder (X/Y-axel)	Varsel	Möjiga orsaker	Lösningar
	Fiber på höger sida är felaktigt placerad	Fiber på höge sida är inte placerad i V-spåret eller	Placera om fibern, Klipp om fibern
		så är den för kort
	Fiber på vänster sida är felaktigt placerad	Fiber på vänster sida inte placerad i V-spåret eller söå är den för kort	Placera om fibern, Klipp om fibern
	Inriktningsfel	Fiber på höger/vänster sida laggs inte V-spåret	Placera om fibern, Klipp om fibern
	Vänligen flytta fibern	Vänster/höger sida skär för kort	Placera om fibern, klipp om fibern
	Vänligen flytta fibern	Fiberna på vänster/höger sida är för länga	Placera om fibern, klipp om fibern
	Fibrer är inte kvalificerad e	Damm erler smuts på fibre	Rengör och placera om fiberna
Visade Bilder (X/Y-axel)	Varsel	Möjliga orsaker	Lösningar

Vinklar på fiberändyto rna är inte kvalificerad e

Problem med fiberskärningspr ocessen)

Klipp om fibern

Efter fiberinriktning kommer systemet automatiskt att ladda ur och skarva. Om inställningen är inställd på halvautomatisk skarvning visas meddelandet "Alignment complete" på skärmen. Sedan kan användaren trycka på startknappen för att skarva eller trycka på återställningsknappen för att återställa motorerna.

Underhåll

1. ARC-korrigering

När den yttre miljön plötsligt förändras eller i följande situationer kan ARC-korrigeringen behövas för att justera strömintensiteten för att säkerställa låg förlust, hög stabilitetsskarvning.

1. Temperatur, luftfuktighet eller lufttrycksförändringar
2. Åldrande eller förorening av elektroder
3. Kontinuerligt skarvfel eller hög skarvförlust
4. Maskinen har varit inaktiv under lång tid
5. Överanvända elektroder
6. Elektroderna är nyligen rengjorda eller utbytta. Urladdningskorrigeringsmetod:

② Lägg avskurna fibrer på fiberhållarna och stäng det vindtäta locket.

③ Om det finns "Stor ström" eller "Liten ström" upprepar du operationen för ②③ tills det visar att korrigeringen är framgångsrik.

Varning:

Skärvinklarna under utloppskorrigeringsläge är separat inställda, det är inte relaterat till det under skarvningsläget. Urladdningskorrigering behöver vanligtvis upprepas ett par gånger. Vänligen agera med tålamod.

2. Upptäck systemparametrar

Den erbjudna självtestfunktionen kan testa och inspektera systemet utifrån flera viktiga parametrar.

Vi insisterar på att föreslå användare att göra självtest av parametrar, eftersom skarvningskvaliteten kan påverkas:

Efter systemuppdatering, efter byte/flyttning av elektroder

Efter att ha uthärdat långväga transporter eller kraftiga stötar, efter kontinuerliga skarvningsfel eller skarvningsförluster är onormalt höga, när det sker kontinuerlig överjustering i anpassningsprocessen, är verksamheten som följer:

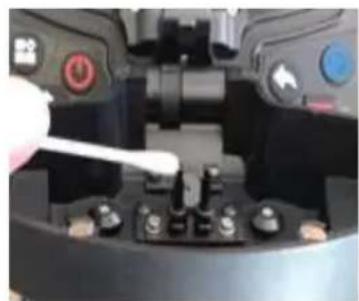

(1) Rengör V-spåret och pressarna med en bomullstuss doppad i alkohol.

(3) Lägg i fibrer och stäng locket. Självtestet kommer att vara på. Nu

fortsätter testet i 2 minuter. Vänligen observera meddelandet på LCD-skärmen. Om testet misslyckas, följ instruktionerna på skärmen och återaktivera systemdetektering (steg ①).

Varning:

Städning är det viktigaste steget. Rengör specificerade delar innan ytterligare åtgärder.

3. Byte av elektroder

Elektroderna kan komma att skadas på grund av långtidsanvändning. Byt ut elektroderna efter 5000 gångers urladdning, annars kommer skarvningskvaliteten att påverkas och höga förluster samt dålig stabilitet hos skarvade fibrer kommer att orsakas. Systemet kommer automatiskt att påminna dig om att elektroderna behöver bytas ut när urladdningsantalet når 5000. Efter elektrobyte ska urladdningsregistret återställas. Var försiktig med vassa elektrodspetsar när du byter ut dem. Operationerna följer:

• Användare ska bryta strömmen och stänga av maskinen innan de byter ut elektroder. Tryck på strömknappen för att stänga av strömmen, den röda lysdioden slocknar.
• Skruva loss skruvarna på elektrodkåpan, ta av elektrodkåpan, ta av elektroderna.
• Sätt i nya elektroder i elektrodskåran och sätt sedan tillbaka locket. Dra åt skruvarna försiktigt.
• Kontrollera om de två elektroderna är på samma horisontella linje och samma vertikala linje. Om inte, sätt tillbaka elektroderna.
• Slå på maskinen och lägg i välskurna fibrer i maskinen, välj "Byt

elektroder" under "Underhåll".

• Vänligen "Detektera systemparametrar" och gör "Arc Correction".

4. V-spår Rengöring

Om det finns föroreningar i V-spåret kommer fibrerna att avvika från normalt läge och därmed kommer inriktningen att påverkas så att skarvförlusten kan bli onormalt högre. Så användaren måste kontrollera och rengöra V-spåret regelbundet. Operationerna är enligt nedan:

Öppna det vindtäta locket. Rengör föroreningen på V-spåret med en utrustad dammsugare. ✓ Rengör botten av V-spåret med en bomullstuss doppad med alkohol.

Observera: Rör inte vid spetsarna på elektroderna. Rengör V-spåret

försiktigt och använd inga hårda grejer (blad etc.) för att rengöra spåret, för att undvika eventuella skador som påverkar normala funktioner.

5. Mikroskoplinsrengöring

Splicern är laddad med bildbehandlingssystem för att observera fibrer. Om mikroskoplinsen är förorenad kommer den normala observationen att påverkas, vilket kan resultera i dåliga skarvningsresultat. Användare ska rengöra linsen regelbundet för att säkerställa att de är rena.

A. Stäng av maskinen och öppna det vindtäta locket. B. Rengör linsen försiktigt med en bomullstuss doppad med alkohol. C. Observera: Rör inte vid elektroderna. Rör inte objektivet med hårda saker. D. Rengör resterande alkohol med en ren, torr bomullspinne och se till att den är ren och att det inte finns några föroreningar kvar. E. Slå på maskinen, observera bilden på skärmen och kontrollera om det finns damm, rengör i så fall linsen igen.

Damm på fiberpressarna kan orsaka fiberfixering eller fiberhållningsproblem och det kommer direkt att påverka skarvningskvaliteten. Användare ska kontrollera och rengöra fiberpressarna regelbundet.

1. Öppna det vindtäta locket.
2. Rengör pressarnas yta med en fin bomullstuss doppad i alkohol. Torka pressaren med en torr bomullstuss efter rengöring.

Övrigt

Felsökning

Onormala fenomen	Skäl	Lösningar
Onormala ljud som fnysnig vid urladdning	Felaktig installationsposition为此 elektroderna	Följ instruktionerna strikt:när du installerælekroder
Försenad urladdning elle ingen urladdning	1. Felaktig installationsposition为此 elektroderna2. Spetsarna på elektroderna är om Slutna av kiseloxic	1. Följ instruktionerna strikt:när du installerælekroder2. Rengör spetsarna elektroderna eller byt elektroderna
Maskinen kraschar vid urladdning	Felaktig installationsposition为此 elektroderna	Följ instruktionerna strikt:när du installerælekroder
Urladdningskorrigeringsfel	Den nuvarande miljö stör urldningsprocessen	Om den Fortsätter varna överström, sär strömmen innan urldningskorrigering. Öka annars strömmen Om det fortfarande misslyckas, kontakta kundavdelningen.
Fiberuppriktningsfel	1.Det finns damm p alinsen, LED-ljus, V-spår. 2.Kraftsystemsfel.	Försek att rengörä lin LED-lampor och V-spår. Om problemet kvarstår, kontakta kundavdelningen.
Låg kvalitet på skarvningspunkten	1. Damm på fibrer 2. Fel fibertypsinställningar erller fel skarvningsprogram 3. Skarvning av miljöförändringar 4. Kontroll av motor	1. Förbered fibrernaigen och skarva igen. 2.Välj rätt fibertype och rätt skarvningsprogram 3. Gör urldningskorrigering für att justera strömmen till normal intensitet 4. Försök självsta parametrar igen

Servicekort

Namn: Telefon:

Beskrivning av problemet:

Tillverkare: Shanghai Imuxin Muye Youxiangongsi

Adress: Shuangchenglu 803 nong 11 hao 1602 A-1609 shi, Baoshan Qu, Shanghai 200000 CN.

Importerad till AUS: SIHAO PTY LTD. 1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC	REP

E-CrossStu GmbH

Mainzer Landstr. 69, 60329 Frankfurt am Main

YH CONSULTING LIMITED.

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk support och e-garanticertifikat
