ALK-T5 - Faserfusion Werkzeug Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Fusionsspleißgerät
Marke	Vevor
Modell	ALK-T5
Anwendbare Fasern	SM, MM, DS, NZDS, UI, BUI, EDF usw.
Faserdurchmesser (Beschichtung)	80–150 μm
Faserdurchmesser (Mantel)	100–1000 μm
Anzahl Motoren	6
Ausrichtungsmodus	Kern zu Kern, Mantel zu Mantel
Spleißzeit	9 s (Standard), 7 s (Schnell)
Durchschnittliche Spleißdämpfung (SM)	0,02 dB
Rückflussdämpfung	≥ 60 dB
Display	5 Zoll HD TFT Farb-LCD-Touchscreen
Vergrößerung	X/Y: 210×, 320× (Zoom bis zu 1100×)
Stromversorgung	Lithium-Akku 10,9 V / 7800 mAh oder Netzteil 220 V AC
Akkukapazität	Ca. 260 Spleiß- + Heizzyklen
Ladezeit	3 h (Akku 500-mal wiederaufladbar)
Interner Speicher	100.000 Spleißaufzeichnungen, 10.000 Bilder
USB-Anschluss	USB 2.0
Betriebstemperatur	-10 °C bis +45 °C
Betriebsfeuchtigkeit	≤ 95 % RH (nicht kondensierend)
Maximale Windgeschwindigkeit	15 m/s
Zugtest	≥ 2 N (optional)
Wartung	Regelmäßige Reinigung der V-Nuten, Linsen und Elektroden
Garantie	Elektronisches Garantiezertifikat auf www.vevor.com/support

Häufig gestellte Fragen - ALK-T5 Vevor

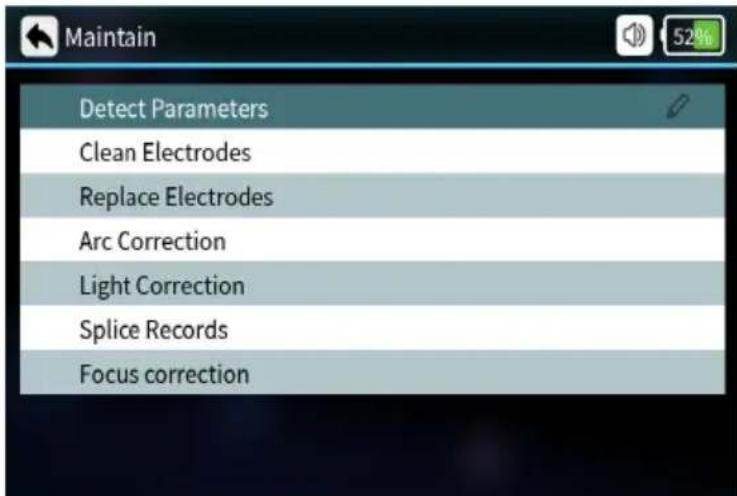

Wie wechsle ich die Elektroden des ALK-T5?

Schalten Sie die Stromversorgung aus und schalten Sie das Gerät aus. Schrauben Sie die Elektrodenabdeckung ab, entfernen Sie die alten Elektroden, setzen Sie die neuen in die Nut ein und schrauben Sie die Abdeckung wieder fest. Schalten Sie das Gerät ein, wählen Sie 'Elektroden wechseln' im Menü 'Wartung', und führen Sie dann eine Parametererkennung und Lichtbogenkorrektur durch.

Welche Fasertypen unterstützt der ALK-T5?

Er unterstützt Singlemode-Fasern (SM), Multimode-Fasern (MM), Dispersionsverschobene Fasern (DS), Nicht-Null-Dispersionsfasern (NZDS) sowie Spezialfasern wie UI, BUI, EDF usw.

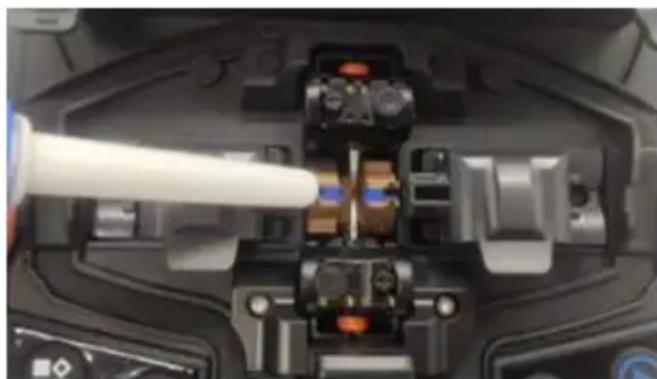

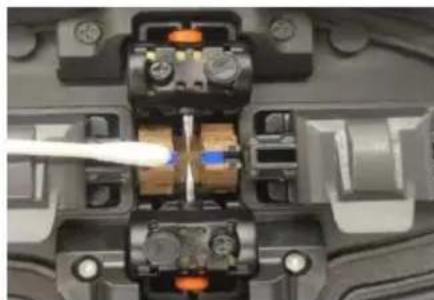

Wie reinige ich die V-Nuten des Spleißgeräts?

Öffnen Sie die Windschutzabdeckung. Verwenden Sie einen Staubbläser und dann einen mit Alkohol getränkten Wattestäbchen, um die V-Nut vorsichtig zu reinigen. Berühren Sie nicht die Elektrodenspitzen und verwenden Sie keine harten Gegenstände.

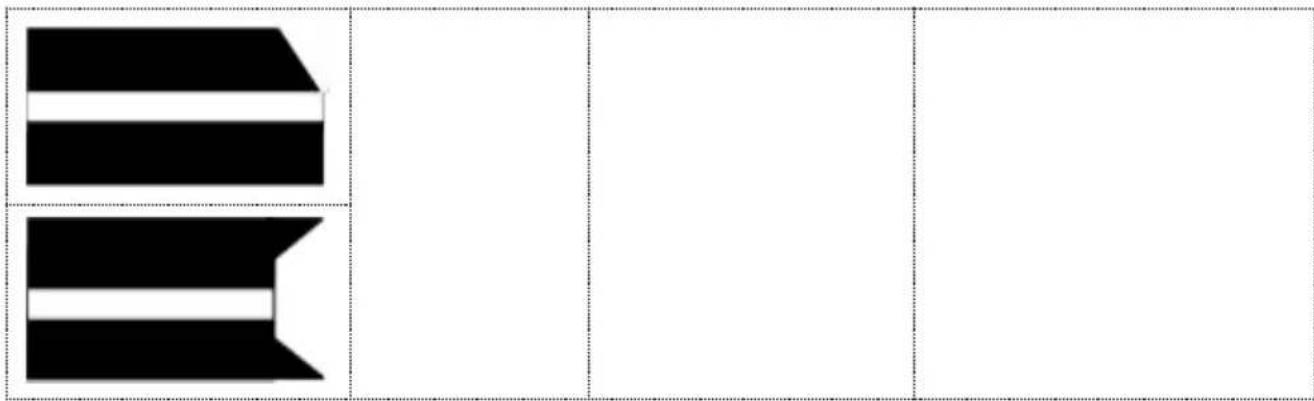

Was tun, wenn die Ausrichtung fehlschlägt?

Überprüfen Sie, ob die Fasern korrekt in der V-Nut platziert sind und ihre Enden zwischen den Elektroden liegen. Reinigen Sie die Fasern und die Nuten. Wenn der Fehler weiterhin besteht, schneiden Sie die Fasern nach. Das System erfordert möglicherweise auch ein Zurücksetzen der Motoren.

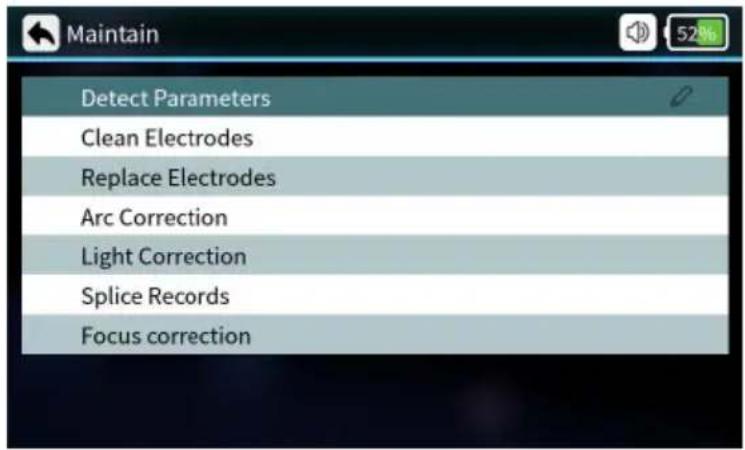

Wie führe ich eine Lichtbogenkorrektur durch?

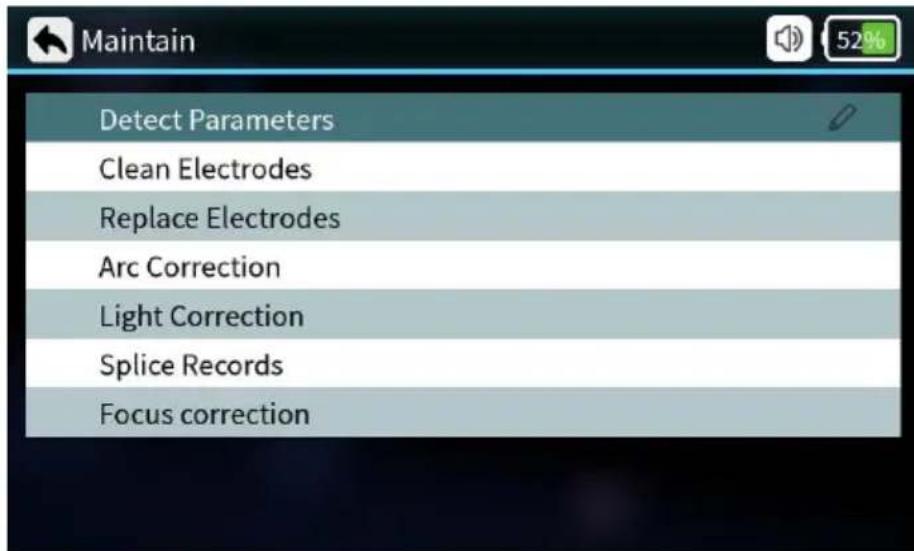

Gehen Sie zum Menü 'Wartung' und wählen Sie 'Lichtbogenkorrektur'. Legen Sie geschnittene Fasern auf die Halterungen und schließen Sie die Abdeckung. Das System passt den Strom automatisch an. Wiederholen Sie den Vorgang bei Bedarf, bis 'Erfolgreich' angezeigt wird.

Wie lange hält der Akku?

Der Lithium-Akku mit 7800 mAh ermöglicht etwa 260 Zyklen Spleißen und Heizen. Die Ladezeit beträgt 3 Stunden und der Akku ist bis zu 500 Mal wiederaufladbar.

Wie aktiviere ich den automatischen Start?

Aktivieren Sie in den Verknüpfungseinstellungen 'Automatischer Start'. Sobald die Abdeckung geschlossen ist, beginnt der Spleißvorgang automatisch, ohne dass Sie die Taste drücken müssen.

Was bedeuten die Ausrichtungsfehlermeldungen?

Sie weisen in der Regel darauf hin, dass die Faser falsch platziert, zu kurz oder zu lang ist oder die Schnittfläche nicht in Ordnung ist. Schneiden Sie die Faser nach und positionieren Sie sie neu. Wenn der Fehler weiterhin besteht, reinigen Sie die Nuten und Linsen.

Wie speichere ich Spleißergebnisse?

Aktivieren Sie 'Automatische Speicherung des Spleißbildes' in den Einstellungen. Die Aufzeichnungen (bis zu 100.000) werden im internen Speicher gespeichert und sind über das Menü 'Spleißaufzeichnungen' zugänglich.

Wo finde ich Kundendienst und Garantie?

Das elektronische Garantiezertifikat ist auf www.vevor.com/support verfügbar. Dort finden Sie auch technischen Support. Bewahren Sie die Seriennummer des Produkts auf.

BEDIENUNGSANLEITUNG ALK-T5 Vevor

Produkt S/N Nr.: Produktmodell:

Adresse:

Einkaufsbüro:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

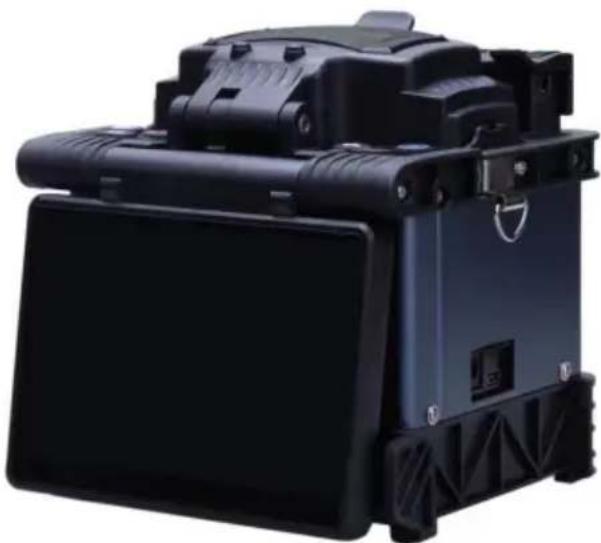

OPTISCHES FASERFUSIONSSPLEISSGERÄT MODELL: ALK-T5

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden,

stellen eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkzeuge erzielen können,

im Vergleich zu den größten Top-Marken, und bedeuten nicht unbedingt, dass wir alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie bitten, sorgfältig zu prüfen,

wenn Sie bei uns eine Bestellung aufgeben, ob Sie tatsächlich die Hälfte sparen im Vergleich zu den Top-Großmarken.

MODELL: ALK-T5

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es

Warnung:

Bitte befolgen Sie die Sicherheitshinweise im Handbuch bei Verwendung des Glasfaser-Fusionsspleißgeräts (im Folgenden "Spleißgerät" genannt).

Die Nichtbeachtung oder Missachtung der im Handbuch aufgeführten Regeln oder Hinweise kann zu Stromschlägen, Bränden und Verletzungen des Benutzers führen. Der Hersteller übernimmt keine Verantwortung für Unfälle, die durch unsachgemäße Verwendung verursacht werden.

1. Die Eingangsspannung dieses Maschinenmodells ist festgelegt; bitte verwenden Sie keine Spannung außerhalb des Bereichs. Bitte verwenden Sie das richtige AC- und DC-Netzteil.
2. Wenn beim Fusionsspleißgerät die folgenden Störungen auftreten, entfernen Sie bitte sofort das Netzkabel aus der Stromversorgung und schalten Sie das Fusionsspleißgerät aus. Andernfalls kann die Reparatur nicht mehr durchgeführt werden und es kann zu Verletzungen, Todesfällen und Bränden kommen.

Rauch-, Geruchs-, Lärm- oder Hitzeanomalie Defekte oder beschädigte Maschinen Flüssigkeit oder Fremdkörper gelangen in das Innere der Maschine

1. Bei diesem Modell eines Fusionsspleißgeräts müssen die internen Komponenten nicht gewartet werden. Das Auseinanderbauen des Fusionsspleißgeräts und der Strommodule ist verboten. Jeder Wartungsfehler führt dazu, dass die Maschine nicht mehr repariert werden kann und sogar Verletzungen entstehen können.
2. Die Maschine unterliegt strengen Beschränkungen hinsichtlich des verwendeten Stromversorgungsmoduls.
3. Der Einsatz des Fusionsspleißgeräts in Umgebungen mit brennbaren Flüssigkeiten oder brennbaren Gasen ist verboten. Andernfalls kann es zu Bränden, Explosionen und anderen schwerwiegenden Folgen kommen.

Haftungsausschluss

Das Unternehmen übernimmt keine Haftung für Schäden, die durch die Verwendung nicht originaler Batterien entstehen.

• Um mögliche Fehlbedienungen oder Unsicherheiten zu vermeiden, muss beim Zugriff auf den AC/DC-Adapter eine Wechselstrom 220 V 50 Hz gültige geerdete Dreilochsteckdose verwendet werden.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichneten Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für Recycling von elektrischen und elektronischen Geräten abgegeben werden.

BATTERIEENTSORGUNG

Um die Gefahren für Gesundheit und Umwelt am Ende der Lebensdauer dieses Produkts zu minimieren, schreiben die Gesetze zu Elektro- und Elektronik-Altgeräten (WEEE) und die Altbatterie-Richtlinie vor, dass Sie dieses Produkt bei einer geeigneten Sammelstelle abgeben müssen. Dorthin wird es zu

Entfernung der Batterien und zum ordnungsgemäßen Recycling geschickt. Weitere Informationen zum Recycling und zur sicheren Entsorgung dieser Batterien in Ihrer Gegend erhalten Sie bei Ihren örtlichen Behörden.

FCC-INFORMATIONEN

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlöschen. Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen tolerieren,

einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen installiert und verwendet wird, kann es zu Störungen des Funkverkehrs kommen. Es gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Produkts festgestellt werden kann, wird dem Benutzer empfohlen, zu versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Handler oder einen erfahrenen Radio-/Fernsehtechniker.

1. Arbeitsumgebung

1.1 Vorsichtsmaßnahmen bei der Verwendung/Lagerung des Spleißgeräts:

• Arbeitstemperatur: -10 °C ~ +45 °C
• Temperaturbegrenzung: -20 °C bis +55 °C
• Arbeitsfeuchtigkeit: ≤95% RH (keine Kondensation)
• Maximale Windgeschwindigkeit: 15 m/s. Lagerungsbedingungen: -10 °C ~ +45 °C (mit Batterie, keine Kondensation); -20 °C bis +60 °C (ohne Batterie, keine Kondensation)

Benutzen Sie das Spleißgerät nicht in feuer- oder explosionsgefährdeten Umgebungen, falls es zu einem Brand oder einer Explosion kommt.

Verwenden oder lagern Sie das Spleißgerät nicht in Umgebungen mit hohen Temperaturen oder hoher Luftfeuchtigkeit, da sonst Schäden am Gerät entstehen können. Wenn das Spleißgerät von einer Umgebung niedriger Temperatur in eine Umgebung mit höherer Temperatur gebracht wird, ergreifen Sie bitte mögliche Aufwärmmaßnahmen, um Kondensation zu vermeiden.

Treffen Sie bei der Verwendung der Maschine in staubiger Umgebung geeignete Staubschutzmaßnahmen, um zu verhindern, dass zu viel Staub in die Maschine eindringt und Gerätefehlfunktionen verursacht.

2. Stromversorgung

Benutzen Sie bitte das passende Zubehör des Spleißgerätes und verwenden Sie keine Netzteile, Akkus oder Netzkabel, die nicht in der Anleitung angegeben sind.

Bitte verwenden Sie das Spleißgerät nicht bei Spannungen, die für das Gerät nicht spezifiziert sind, da es sonst zu Bränden oder Stromschlägen kommen kann. Das maßgeschneiderte Netzkabel für das Autoladegerät ist nur für die 12-V-Stromversorgung von Benzinautos erhältlich. Benutzer dürfen es unter keinen Umständen bei Dieselautos mit 24-V-Stromversorgung verwenden.

3. Batterie

Bitte befolgen Sie die Anweisungen zur Verwendung der Batterie genau. Bei unsachgemäßer Verwendung der Batterie kann es zu Überhitzung, Platzen, Explosion, Brand oder Verletzungen des Benutzers kommen.

Bitte laden Sie den Akku nicht mit Methoden auf, die nicht im Handbuch angegeben sind.

Werfen Sie die Batterie nicht ins Feuer.

Plus- und Minuspol nicht vertauschen.

Setzen Sie die entladene Batterie nicht dem Sonnenlicht, hohen Temperaturen oder Feuer aus.

Werfen oder schlagen Sie nicht auf die Batterie.

Wenn der Batterieelektrolyt ausläuft, gehen Sie vorsichtig damit um. Wenn Haut oder Augen des Benutzers versehentlich mit Elektrolyt verunreinigt werden, waschen Sie sie gründlich und suchen Sie sofort einen Arzt auf. Gleichzeitig

Bitte informieren Sie den Kundendienst bezüglich der Batterie.

4. Weitere Vorsichtsmaßnahmen

Bitte vermeiden Sie, dass Flüssigkeiten oder Metall in das Innere des Produkts gelangen. Andernfalls kann es zu Bränden, Stromschlägen oder Fehlfunktionen kommen. Sobald Wasser oder Metall in das Produkt gelangt, verwenden Sie es nicht mehr, unterbrechen Sie die

Stromversorgung, schalten Sie das Gerät aus und wenden Sie sich an die Wartungsabteilung.

Berühren Sie die Elektroden nicht, wenn das Gerät in Betrieb ist. Die Hochspannung kann zu Verletzungen führen. Unterbrechen Sie vor dem Elektrodenwechsel unbedingt die Stromzufuhr und schalten Sie das Gerät aus.

Zerlegen oder demontieren Sie das Spleißgerät, seine Batterie oder seinen Adapter nicht, da es sonst zu Überhitzung, Explosion oder Brand kommen kann.

verursacht.

Versuchen Sie nicht, Teile des Spleißgeräts zu demontieren, mit Ausnahme der Komponenten, die in diesem Handbuch ausgetauscht werden dürfen. Die Wartung oder Reparatur des Geräts muss von professionellen Technikern unseres Unternehmens durchgeführt werden.

Unsachgemäßer Betrieb kann zu Feuer oder Stromschlag führen.

Berühren Sie den Schrumpfschlauch nicht während des Erhitzungsvorgangs oder kurz danach, da der Schrumpfschlauch sehr heiß ist und Verbrennungen verursachen kann.

Berühren Sie das Spleißgerät, das Netzkabel oder den Netzstecker nicht mit nassen Händen. Es besteht die Gefahr eines Stromschlags.

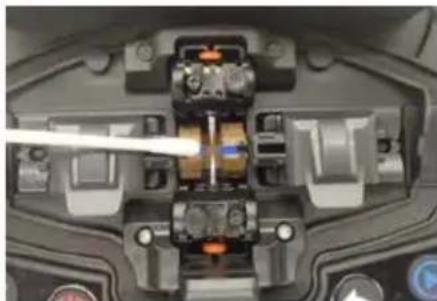

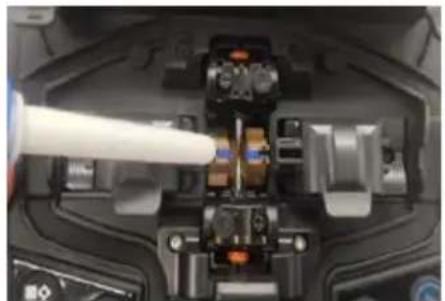

Reinigen Sie die Mikroskoplinse, die V-Nut, den Bildschirm usw. nicht mit chemischen Mitteln außer Alkohol. Andernfalls kann es zu verschwommenen Bildern oder Flecken auf dem Bildschirm kommen oder sogar zu Korrosion oder Schäden am Gerät.

Bitte vermeiden Sie starke Erschütterungen oder Stöße, da das Gerät sonst beschädigt werden kann. Bitte transportieren oder lagern Sie das Spleißgerät in einer dafür vorgesehenen Tragebox.

Um die Leistung des Spleißgeräts aufrechtzuerhalten, führen Sie bitte einmal jährlich eine vollständige Maschinenwartung durch.

Produkteinführung

Optische Faserfusionsspleißgeräte werden hauptsächlich für die Wartung von Glasfaserkabeln und entsprechende Vorgänge verwendet. Daher werden sie auch als Glasfaserkabelspleißgeräte bezeichnet. Es handelt sich um ein Gerät, das eine hochpräzise Antriebsstruktur verwendet, um zwei Fasern präzise zusammenzudrücken, und das mithilfe eines Lichtbogens zwei Glasfasern an ihren Endflächen miteinander verschmilzt, um eine einzelne lange Faser zu bilden.

Optische Faserfusionsspleißgeräte werden hauptsächlich von Telekommunikationsanbietern, ISPs, Netzwerkprojektanbietern und Laboren eingesetzt. Und sie werden eingesetzt in: Wartung von Glasfaserkabelnetzen, Telekommunikationsprojekten, Notfallreparaturen, optischen Experimenten, Herstellung und Prüfung optischer Geräte, akademischen Forschungen an Hochschulen.

1. Einführung der Funktionstasten

Aussehen	Name	Funktion
	Heizung	Für den Heizprozess von Schrumpfschläuche nach dem SpleiBei
	Batteriebefestigungsknopf	Einsetzen/Entfernen des Akkus

3. Grundlegende Parameter

• Anwendbare optische Fasern: SM, MM, DS, NZDS, UI, BUI, EDF usw.
• Anwendbarer Kerntyp: Einzelkern
• Anwendbarer Faserdurchmesser: Manteldurchmesser 80 - 150 μm, Beschichtungsdurchmesser 100 - 1000 μm.

Anzahl der Motoren: 6 Motoren

Spleißmodus

• Vorab speichern: 18 Gruppen. Anpassen: 982 Gruppen
• Aufzeichnung der Spleißergebnisse: 100.000 Spleißgruppenaufzeichnungen und 10.000 Bildspeicher
• Spleißgeschwindigkeit: 9 Sek. (Standardmodus), 7 Sek. (Schnellmodus)
• Ausrichtung: Ausrichtung von Kern zu Kern, Ausrichtung von Mantel zu Mantel

Spleißverlust

• Durchschnittlicher Spleißverlust: 0,02 dB (SM), 0,01 dB (MM), 0 dB (DS), 0,04 dB (NZDS)
• Rückflussdämpfung: ≥ 60 dB, Schätzung des Spleißverlusts: vorhanden

Stromversorgung

• Batterie: 10,9 V Lithiumbatterie, normalerweise 260 Mal spleifen und erhitzen, Ladezeit 3 Stunden, 500 Mal wiederaufladbar, 7800 mAh Lithiumbatterie

Betriebsbedingungen

• Betriebsumgebung: Höhen 0 - 5000 m, relative Luftfeuchte 0 - 95 % (keine Kondensation), Temperatur -20 - 55 °C, maximale Windgeschwindigkeit 15 m/s
• Lagerbedingungen: Relative Luftfeuchtigkeit 0 ~ 95% (keine Kondensation), Temperatur -40 °C ~ 80 °C
• Korrosionsbeständigkeit: Das Hauptgerät sowie die Komponenten und Bestandteile erfüllen die Korrosionsanforderungen der Norm GB/T 2423.54-2005 und sind gegenüber der korrosiven Wirkung von Flüssigkeitsverschmutzung nicht anfällig.

Heizschrumpfschlauch

• Anwendbarer Durchmesser: 2 mm, 3 mm, 4 mm, 6 mm
• Anwendbare Länge: 60 mm, 50 mm, 45 mm, 40 mm, 25 mm
• Aufheizzeit: 2 mm Rohr (10-15 Sek. einstellbar), 4 mm Rohr (Sek. einstellbar), 6 mm Rohr (17-23 Sek. einstellbar). Heiztemperatur: 10-260 °C (benutzerdefiniert)
• Automatisches Aufheizen: Automatische Fasererkennung und Aufheizen nach dem Abdecken

Andere Parameter

• Zugfestigkeitsprüfung: ≥ 2N (optional)
• Anzeige: 5-Zoll-TFT-Echtfarb-HD-LCD-Bildschirm, unterstützt mehrsprachige Auswahl, Touchscreen.
• Vergrößerung: X/Y: 210-fach, X/Y: 320-fach. Nach Abschluss der Fusion kann das Ergebnis durch Doppelklicken auf das 1100-fache vergrößert werden.
• USB-Anschluss: USB 2.0
• Beleuchtung: LED-Doppelweißlicht
• IOT-Funktion: Optional
• Passwortverwaltungsfunktion: Optional

4. Anfangliche Schnittstelle

• Sprachauswahl (Englisch, Französisch, Deutsch, Portugiesisch, Italienisch, Spanisch)

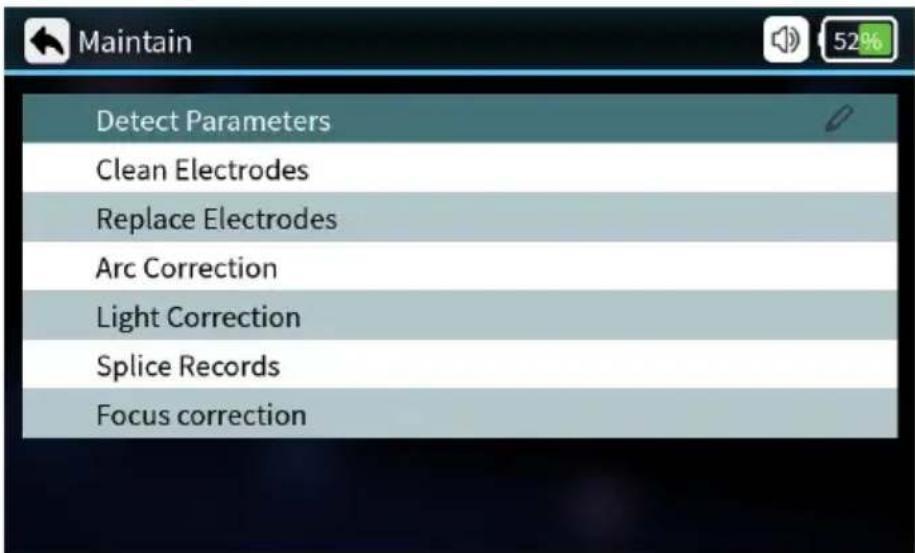

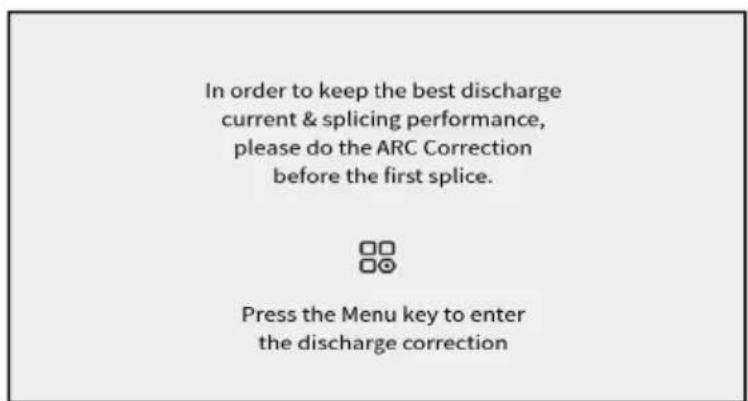

Erstmalige ARC-Korrektur (ARC-Korrektur kann die Spleißleistung und -stabilität verbessern)

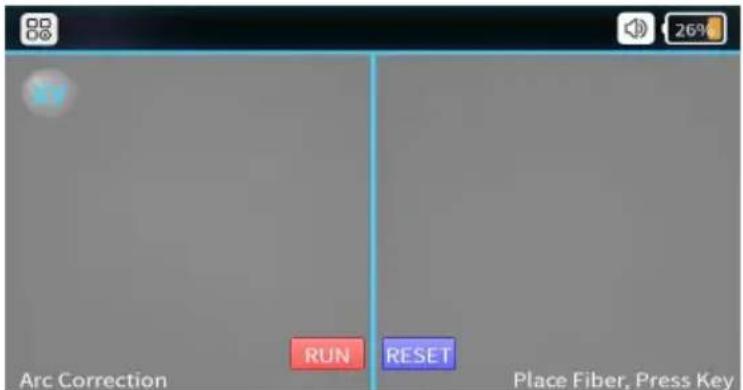

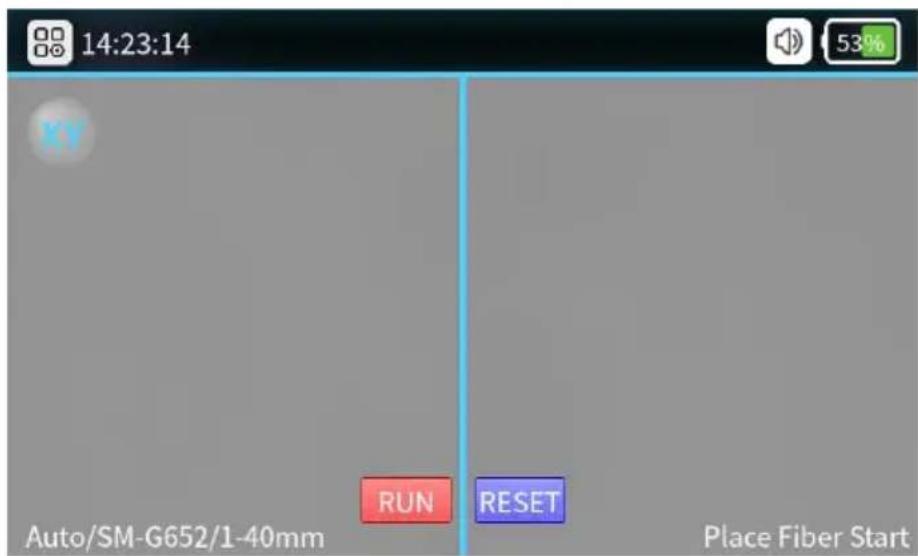

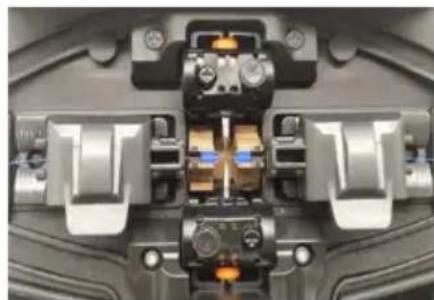

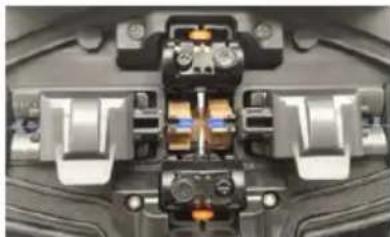

ARC-Korrekturschnittstelle (korrektes Schneiden und Platzieren der Faser)

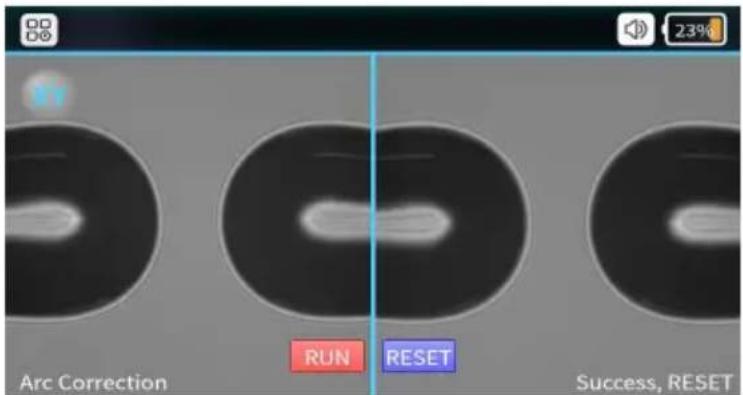

ARC-Korrektur erfolgreich (Nachdem „Erfolg“ auf dem Bildschirm angezeigt wird, ist der ARC-Korrekturvorgang abgeschlossen. Verwenden Sie dann die Schaltfläche [Rest], um den Modus zu beenden.)

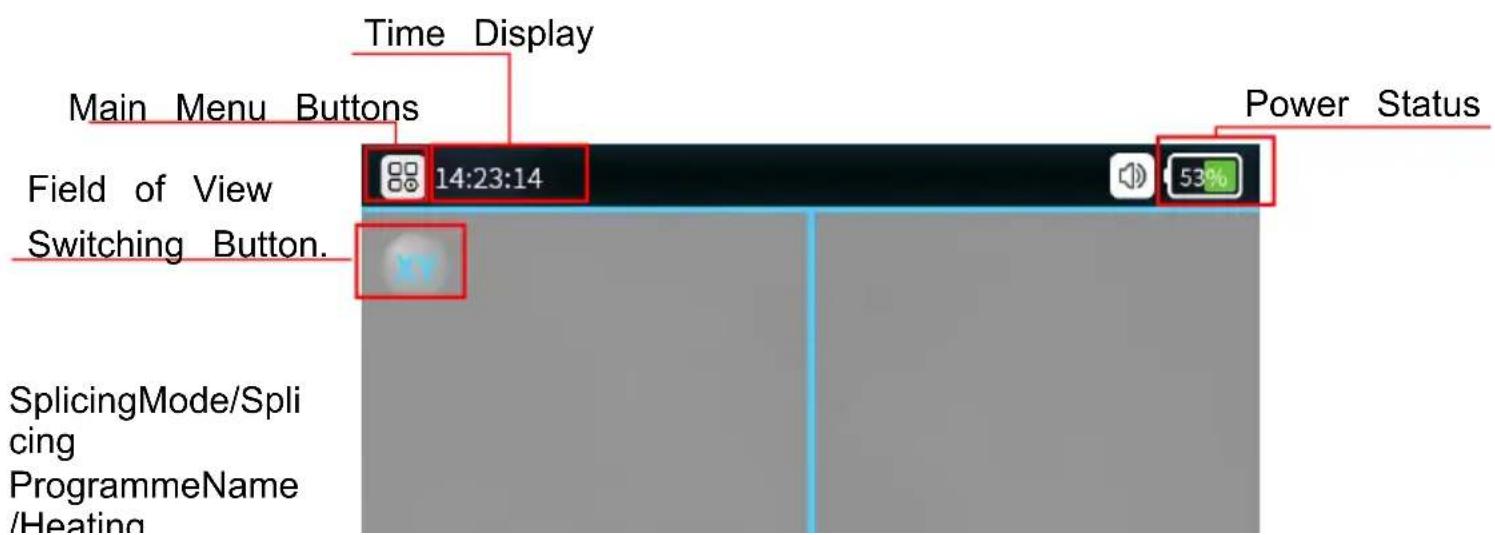

5. Beschreibung der Benutzeroberfläche

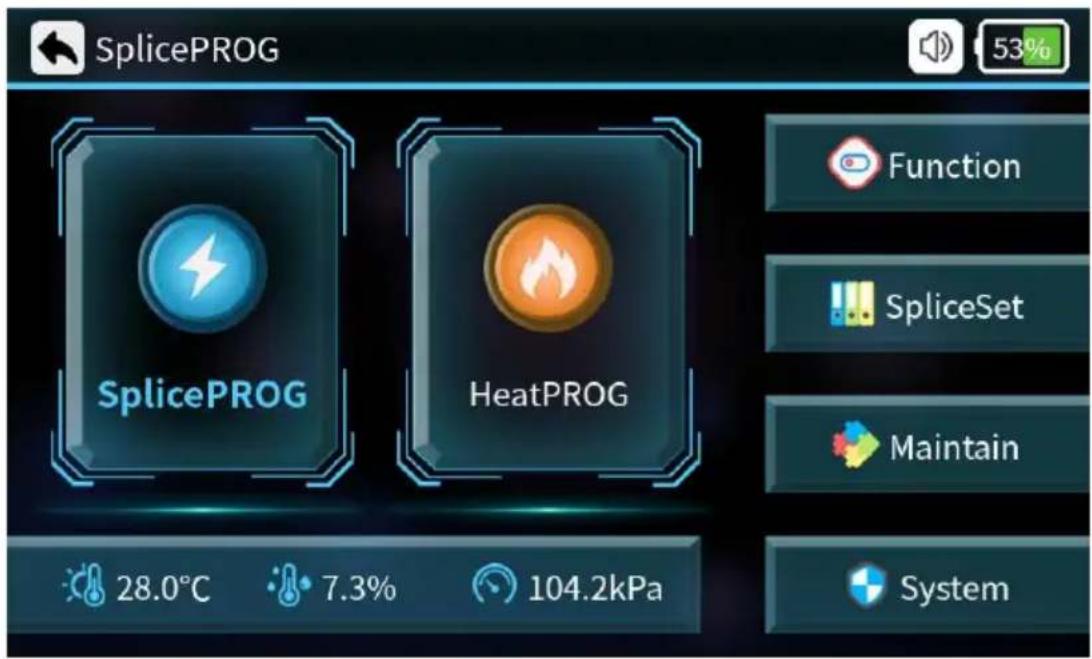

1. Funktionsvorstellung des Spleißgeräts

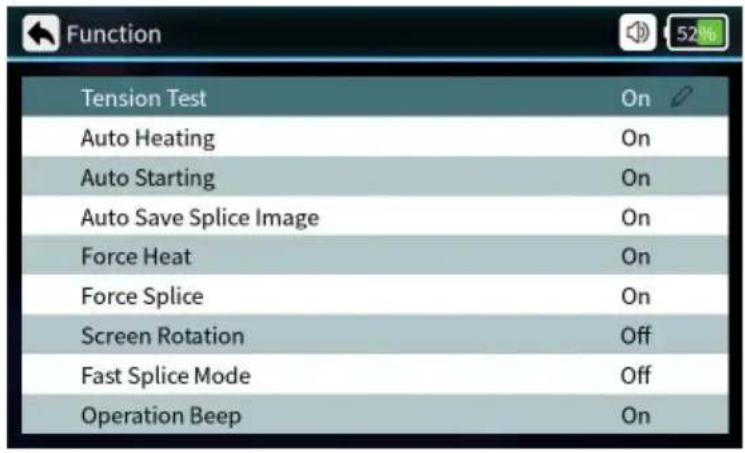

2. Tastenkombination

Parameter	Anweisungen
Zugversuch	Wenn diese Option eingeschaltet ist, wird der Spannungstest nach dem Spleißen automatisch ausgeführct.
Automatische Heizung	Lichtleiter einlagen, nach automatischer Erwärme abdecken
Automatischer Start	Wenn es eingeschaltet ist, erfolgt das Spleißen automatisch, sobald die Abdeckung geschlossen wird.
Automatisches Speichern des Splice-Bilds	Wenn es eingeschaltet ist, wird automatisch gespeichert Bild einfgen .
Hitze erzwingen	Wenn es eingeschaltet ist und keine Glasfaser erkannt wird, wird es durch Drücken der Heizebenfalls aufgeheizt.
Spleißen erzwingen	Wenn die Funktion eingeschaltet ist, kann der Benutzer die Starttaste drucken, um die Fortse des Fusionsspleiens zu erzwingen, wenn bei Fusionsspleibvorgang ein Winkelfehler oder eine Faserfehlanpassung erkannt wird.
Bildschirmdrehung	Bildschirmoberfläche um 180° gedreht
Schneller Spleiβmodus	Kann ein- oder ausgeschaltet werden. Die Fusionszeit wird reduziert, wenn der Schnellmoaktiviert ist.

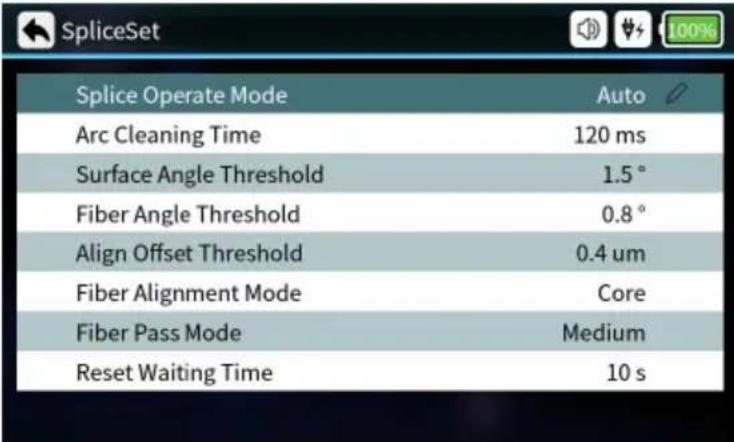

3. SpleißSet

Parameter	Beschreibung
Spleißerat-Betriebsmodus	Automatikmodus, Halbautomatikmodus, manueller Modus optional.
Lichtbogenreinigungszeit	Unter sauberer Entladung versteht man Reinigung von feinem Staub, der an o Oberfläche einer optischen Faser haftet durch Entladung der Faser vor dem Fusionsspleien.
Oberflächenwinkelschwelle	Grenzwert des Faserendflächenwinkels.
Faserwinkelschwelle	Winkelbegrenzung nach Ausrichtung der linken und rechten Fasern.
Offset-Schwellenwert austrichten	Grenze der Mittenabweichung nach Ausrichtung der linken und rechten Fasern.
Faserausrichtungsmodus	Kernausrichtung, Mantelausrichtung und Feinausrichtung können eingestellt werden.
Fiber Pass-Modus	Es konnen niedrige, mittlere und hohe Standards festgelegt werden.
Wartezeit zusücksetzen	Bei eingeschalteter Zugprüfung Wartezei für Motorreset nach Öffnen der Windschutzhaube

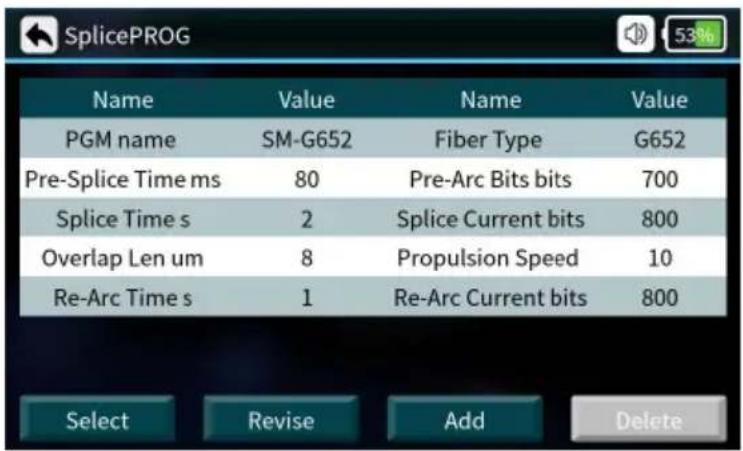

4. Spleißprogramm bearbeiten

Spleißprogramm bearbeiten
Spleiße PN	Name des Spleißprogramms
Vorspleißzeit	ms ) eingestellt werden.
Spleißzeit	Die Spleißzeit kann von 0-5 s einge werden.
Überlappungslänge	Die Überlappungslänge kann von 0-50 eingestellt werden.
Wiederzündungszeit	Die Re-Arc-Zeit kann auf 0-5 s eing werden.
Fasertyp	Arten von Fasern
Pre-Arc-Bohrer	Pre-Arc-Bits konnen von 0-4000 (Bits) eingestellt werden.
Spleißstrombits	Der Spleißstrom kann von 0-4000 (Bit) eingestellt werden.
Antriebsgeschwindigkeit	Die Antriebsgeschwindigkeit kann von 0-50 (um/s) eingestellt werden.
Wiederaufladungsstrom-Bits	Der Re-Arc-Strom kann von 0-4000 (B) eingestellt werden.

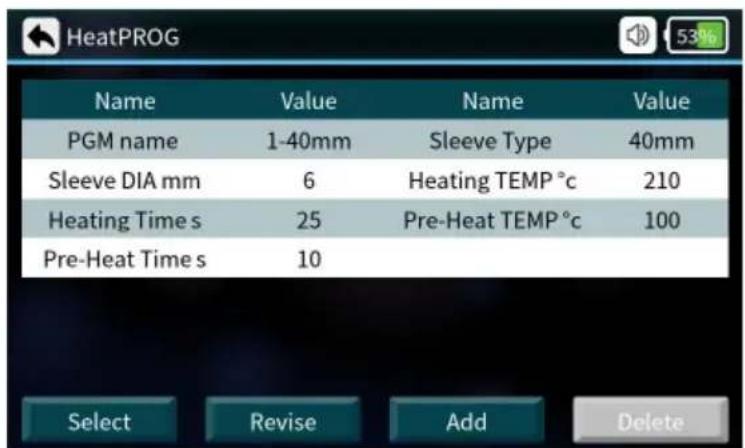

5. Armel Satz

Parameter	Beschreibung
Heizung PN	Im System sind zahlreiche Heizprogramme fü underschiedliche Schrumpfschläuche vorgespeichert, zudem stehen dem Anwender zahlreiche Selfsteinstellprogramme zur Verfügung.
Ärmel DIA	2 mm, 3 mm, 4 mm, 6 mm
Aufheizzeit	Aufheizzeit des Schrumpfschlauchs
Vorheit	Vorheit
Hülsentyp	10mm-60mm Normalrohr, FC, SC
Heiztemperatur	Die Temperaturgrenze des Heizprozesses
Vorheiztemperatur	Die Temperaturgrenze des Vorwärmprozesses

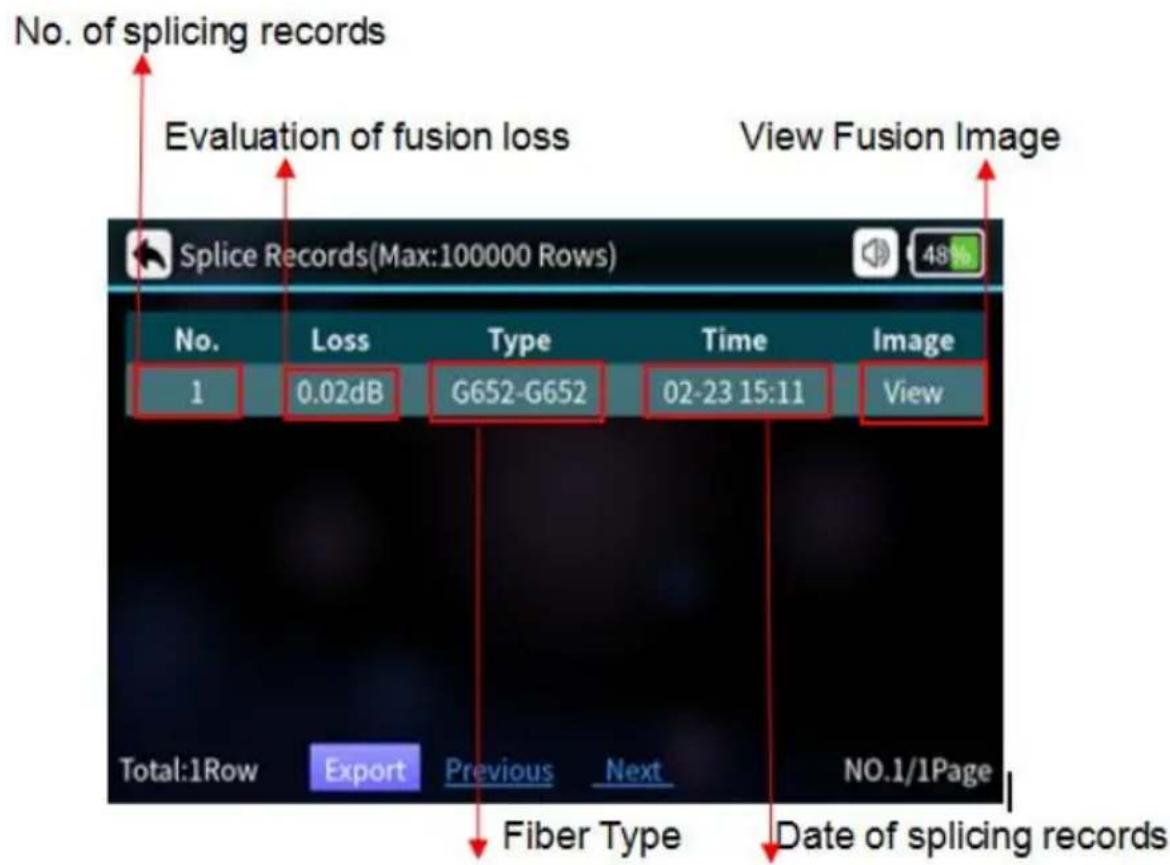

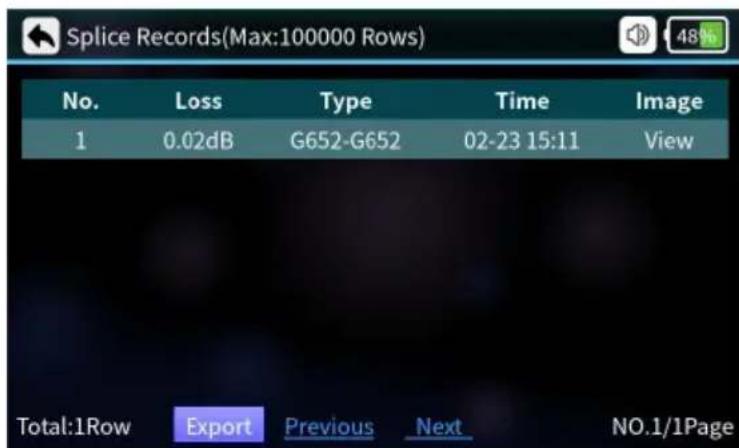

6. Splice-Aufzeichnungen

Parameter	Beschreibung
NEIN.	Sortieren nach Spleibzeit
Verlust	Verlust nach Spleiben
Typ	Fasertypen zum Spleiben
Zeit	Spleibzeit
Bild	Sichtbares Bild der fertigen Verbindung

7. Pflegen

Parameter	Beschreibung
Parameter erkennen	Automatischer Selfsttest der Elektrodenposition, des Motors und anderer Systemparameter.
Elektroden reinigen	Mehrere Hochstromentladungen zum Reinigen der Elektroden.
Elektroden ersetzen	Nach dem Auswechseln der Elektrode die Entladungsposition automatisch ermittelt und die Elektrode durch mehr Entladungen stabilisiert.
Lichtbogenkorrektur	Führ einen Lichtbogenkorrekturvorgang durch und korrigiert automatisch den Entladestrom.
Lichtkorrektur	Automatische Korrektur der roten Lichtquelle.
Splice-Aufzeichnungen	Spleisszeit abfragen, Verlust, Bild etc. auswerten.
Fokuskorrektur	Automatische Korrektur des Faserfokus dem Bildschirm.

8. System

Parameter	Beschreibung
Sprachauswahl	English, Französisch, Deutsch, Italienisch, Portugiesisch, Spanisch
Zeiteinstellung	Einstellen der Uhrzeit
Geräteinformationen	Aktuelle gerätebezogene Informationen
Hilfeinformationen	Bedienungsanleitung
Werkseinstellung wiederherstellen	Einstellungen werden auf Werkseinstellungen zusückgesetzt
Bildschirmkalibrierung	Kalibrierungs-Touchscreen

1. Schalten Sie den Strom ein

Glasfaser-Beobachtungsschnittstelle: Drücken Sie kurz den Netzschalter,

dann leuchtet die Anzeige auf dem Bedienfeld rot und der Summer ertönt wie „Di Di“. Alle Motoren kehren in ihre Ausgangspositionen zurück, darüber wird die Glasfaser-Beobachtungsschnittstelle angezeigt.

2. Vorbereitung vor dem Spleißen

Nachdem Sie die Glasfaser abgezogen haben, reinigen Sie die Beschichtungsschicht kreisförmig mit staubfreiem Papier, das Sie in 99% reinem Alkohol getaucht haben. Drehen Sie das Papier ausgehend von der Schnittstelle zwischen Beschichtung und blanker Faser kreisförmig in Richtung der blanken Faser und entfernen Sie so die Rückstände der Beschichtungsschichten.

3. Faserschneiden

■ Positionieren Sie die Spitze der Faser 13 - 13,5 mm über der Oberseite des Schlitzes. Den Schieber außen halten und dann das Druckpolster abdecken. ■ Schieber nach oben drücken und den Schnitt beenden. - Öffnen Sie den Faserhalter und das Druckkissen, nehmen Sie die Faser und bewahren Sie sie von anderen Gegenständen fern auf, damit sie nicht verunreinigt wird.

Hinweis: Wenn die Schneidefläche nicht gut ist, passen Sie die Klingenoberfläche des Faser-Trenngeräts an. Darüber hinaus empfehlen wir Ihnen, spezielle Faser-Trenngeräte zu verwenden, die mit unseren Maschinen ausgestattet sind.

4. Faserplatzierung

Öffnen Sie die winddichte Abdeckung und prüfen Sie, ob die V-Nut sauber ist. Wenn nicht, reinigen Sie die V-Nut mit einem Luftgebläse oder einer Klinge. Legen Sie die abgeschnittenen Fasern in die V-Nut der Spleißmaschine

und achten Sie auf die richtige Lage der Fasern in der V-Nut.

Überprüfen Sie, ob sich die Endflächen der Fasern in der Position zwischen den Elektrodenspitzen und den V-Nuten befinden. Und stellen Sie sicher, dass sie sich in der Höhe der Elektrodenspitzen befinden. Andernfalls müssen die Fasern ausgetauscht werden. Schließen Sie die Windschutzabdeckung vorsichtig und beginnen Sie mit dem Spleißen.

5. Spleißergebnis prüfen

6. Automatische Ausrichtung und Endflächenkorrektur

Um die Spleißqualität sicherzustellen, verwendet das Produkt ein Bildverarbeitungssystem zur Beobachtung der Fasern. Unter bestimmten Umständen kann das System die Spleißfehler jedoch möglicherweise nicht erkennen. Daher müssen wir den Spleißvorgang weiterhin mit den Augen über den Bildschirm prüfen, um eine bessere Spleißqualität zu erzielen.

Schreiben Sie den Windschutz oder drücken Sie die Starttaste. Die Glasfaser wechselt in den automatischen Ausrichtungszustand und die linke und rechte Glasfaser beginnen mit der Phasenbewegung. Das System überprüft die Schnittflächen nach der Reinigungsentladung. Wenn die Endflächen nicht geeignet sind, wird das Spleißen nicht gestartet und es wird eine Fehlermeldung auf dem Bildschirm angezeigt. Wenn die Schnittflächen geeignet sind, wird der Ausrichtungsprozess fortgesetzt. Nach der Ausrichtung werden die Endflächenwinkel der Fasern auf beiden Seiten auf dem Bildschirm angezeigt. Wenn die erkannten Winkel den begrenzten Winkel überschreiten, wird eine Fehlermeldung auf dem Bildschirm angezeigt. Die Fasern müssen erneut geschnitten werden.

Wenn beim Ausrichtungsprozess die folgenden Bilder oder Hinweisinformationen angezeigt werden, setzt das System die Motoren zurück. Benutzer können auch die Reset-Taste drücken, um die Motoren zurückzusetzen und erneut zu versuchen, Fasern zu schneiden oder einzulegen.

7. Lösungen für Probleme mit der Fehlausrichtung

Angezeigte Bilder (X/Y-Achse)	Beachten		Mögliche Grunde	Lösungen
	Faser auf der rechten Seite ist falsch platziert		Die Faser au der rechten Seite liegt nicht in der V-Nut oder is zu kurz	Positionieren Sie die Faser neu. Die Faser erneut abschreiben
	Faser auf der linken Seite ist falsch platziert		Die Faser au der linken Seite liegt nicht in der	Positionieren Sie die Faser neu. Die Faser
			V-Nut oder is zu kurz	erneut abschreiben
	Ausrichtungsfehler		Faser auf der rechten/linken Seite wird nicht in der V-Nut platziert	Positionieren Sie die Faser neu. Die Faser erneut abschreiben
	Bitte positionieren Sie die Faser neu	Linke/rechte Seite schneidet zu kurz		Positionieren Sie die Faser neu und schneiden Sie die Faser erneut ab .
	Bitte positionieren Sie die Faser neu	Fasern auf der linken/rechten Seite sind zu lang		Positionieren Sie die Faser neu und schneiden Sie die Faser erneut ab .
	Fasern sind nicht qualifiziert	Staub oder Schmutz auf Fasern		Reinigen und Neupositionieren der Fasern
Angezeigte Bilder (X/Y-Achse)	Beachten	Mögliche Grüde		Lösungen
	Winkel der Faserendflächen sind nicht qualifiziert	Probleme beim Faserschneidpr ozess)		Die Faser erneut abschreiben

Nach der Faserausrichtung wird das System automatisch entladen und spließt. Wenn die Einstellung auf halbautomatisches Spleißen eingestellt ist, wird die Meldung „Ausrichtung abgeschlossen“ auf dem Bildschirm angezeigt. Anschließend kann der Benutzer die Starttaste zum Spleißen oder die Reset-Taste zum Zurücksetzen der Motoren drücken.

Wartung

1. ARC-Korrektur

Bei einer plötzlichen Änderung der äußeren Umgebung oder in folgenden Situationen ist eine ARC-Korrektur erforderlich, um die Stromstärke

anzupassen und so ein verlustarmes und hochstabiles Spleißen zu gewährleisten.

1. Temperatur-, Feuchtigkeits- oder Luftdruckänderungen
2. Alterung oder Verschmutzung der Elektroden
3. Ständige Spleißfehler oder hohe Spleißverluste
4. Maschine steht längere Zeit still
5. Überbeanspruchte Elektroden
6. Elektroden werden neu gereinigt oder ersetzt. Methode zur Entladungskorrektur: ① Wählen Sie „Arc Correction“ unter

② Legen Sie abgeschnittene Fasern auf die Faserhalter und schließen Sie die winddichte Abdeckung.

③ Wenn ein „großer Strom“ oder „kleiner Strom“ auftritt, wiederholen

Sie den Vorgang ②③, bis angezeigt wird, dass die Korrektur erfolgreich war.

Beachten:

Die Schnittwinkel im Entladungskorrekturmodus werden separat eingestellt und haben keinen Bezug zu denen im Spleißmodus. Die

Entladungskorrektur muss normalerweise einzelne Male wiederholt werden. Bitte haben Sie Geduld.

2. Systemparameter erkennen

Mit der angebotenen Selftestfunktion ist es möglich, das System anhand mehrerer wichtiger Parameter zu prüfen und zu überprüfen.

Wir empfehlen den Benutzern nachdrücklich, einen Selftest der Parameter durchzuführen, falls die Spleißqualität beeinträchtigt sein könnte:

Nach der Systemaktualisierung, nach dem Ersetzen/Verschieben der Elektroden,

nach einem langen Transport oder starken Erschütterungen, nach wiederholten Spleißfehlern oder ungewöhnlich hohen Spleißverlusten, wenn es im Ausrichtungsprozess zu einer kontinuierlichen Übereinstimmung kommt.

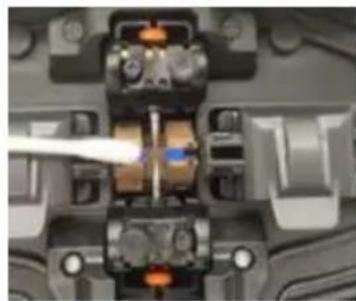

Die Vorgänge sind wie folgt:

① Reinigen Sie die V-Nut und die Andruckstifte mit einem in Alkohol getauchten Wattestäbchen.

② Wählen Sie „Parameter erkennen“ unter „Beibehalten“.

③ Setzen Sie die Fasern ein und schließen Sie die Abdeckung. Der Selftest wird gestartet. Normalerweise dauert der Test 2 Minuten. Bitte beachten Sie die Meldung auf dem LCD-Bildschirm. Wenn der Test fehlschlägt, befolgen Sie die Anweisungen auf dem Bildschirm und aktivieren Sie die Systemerkennung erneut (Schritt ①).

Beachten:

Die Reinigung ist ein wichtiger Schritt. Bitte reinigen Sie die angegebenen Teile vor weiteren Vorgängen.

3. Elektrodenwechsel

Die Elektroden werden durch den Langzeitgebrauch beschädigt. Bitte ersetzen Sie die Elektroden nach 5000 Entladungen, da sonst die Spleißqualität beeinträchtigt wird und höhere Verluste sowie eine geringere Stabilität der gespleißten Fasern entstehen. Das System erinnert Sie automatisch daran, dass die Elektroden ersetzt werden müssen, wenn die Entladungsanzahl 5000 erreicht ist. Nach dem Ersetzen der Elektroden wird der Entladungsrekord zurückgesetzt. Achten Sie beim Ersetzen auf scharfe Elektrodenspitzen. Die Vorgehensweise ist wie folgt:

• Benutzer müssen die Stromversorgung unterbrechen und das Gerät ausschalten, bevor sie die Elektroden austauschen. Drücken Sie den Netzschalter, um das Gerät auszuschalten. Die rote LED erlischt.
• Lösen Sie die Schrauben der Elektrodenabdeckung, nehmen Sie die Elektrodenabdeckung ab, und nehmen Sie die Elektroden heraus.
• Legen Sie neue Elektroden in die Elektrodennut ein, setzen Sie die Abdeckung wieder auf und ziehen Sie die Schrauben vorsichtig fest.
• Überprüfen Sie, ob die beiden Elektroden auf derselben horizontalen und vertikalen Linie liegen. Wenn nicht, platzieren Sie die Elektrode erneut. Schalten Sie die Maschine ein, legen Sie gut abgeschnittene Fasern ein und wählen Sie unter „Wartung“ die Option „Elektroden ersetzen“. Bitte „Erkennen Sie die Systemparameter“ und führen Sie eine „Lichtbogenkorrektur“ durch.

4. V-Nut-Reinigung

Wenn sich in der V-Nut Verunreinigungen befinden, weichen die Fasern von ihrer normalen Position ab und die Ausrichtung wird dadurch beeinträchtigt, sodass der Spleißverlust ungewöhnlich hoch sein kann. Daher müssen Benutzer die V-Nut regelmäßig überprüfen und reinigen. Die Vorgehensweise ist wie folgt:

Öffnen Sie die Windschutzabdeckung. Reinigen Sie die Verunreinigungen in der V-Nut mit dem eingebauten Staubgebläse. Reinigen Sie den Boden der V-Nut mit einem in Alkohol getauchten Wattestäbchen.

Hinweis: Berühren Sie nicht die Spitzen der Elektroden. Reinigen Sie die V-Nut vorsichtig und verwenden Sie keine harten Gegenstände (z.B. Klinger), um die Nut zu reinigen, da sonst Schäden entstehen können, die die normalen Funktionen beeinträchtigen.

5. Reinigung von Mikroskoplinsen

Der Spleißer ist mit einem Bildverarbeitungssystem zur Beobachtung von Fasern ausgestattet. Wenn die Mikroskoplinse verschmutzt ist, wird die normale Beobachtung beeinträchtigt, was zu einem schlechten Spleißergebnis führen kann. Benutzer sollen die beiden Linsen regelmäßig reinigen, um sicherzustellen, dass sie sauber sind.

A. Schalten Sie die Maschine aus und öffnen Sie die Windschutzabdeckung. B. Reinigen Sie die Linse vorsichtig mit einem in Alkohol getauchten Wattestäbchen. C. Hinweis: Berühren Sie nicht die Elektroden. Berühren Sie die Linse nicht mit harten Gegenständen. D. Entfernen Sie den restlichen Alkohol mit einem sauberen, trockenen Wattestäbchen und stellen Sie sicher, dass sie sauber ist und keine Verunreinigungen mehr enthält.

E. Schalten Sie das Gerät ein, beobachten Sie das Bild auf dem Bildschirm und prüfen Sie, ob sich Staub darauf befindet. Wenn ja, reinigen Sie die Linse erneut.

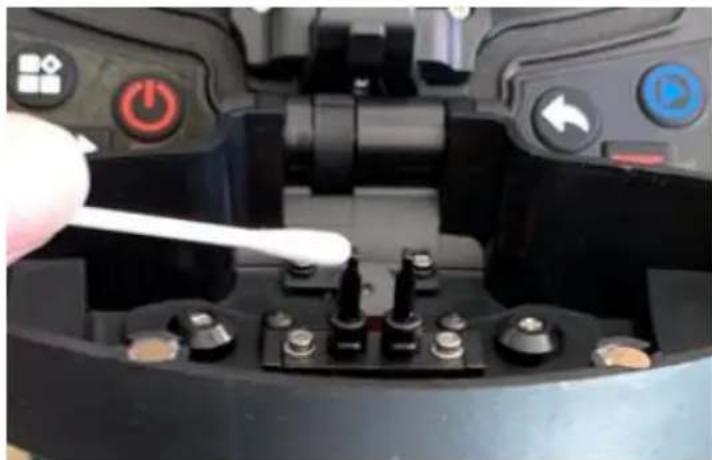

6. Reinigung von Faserpressen

Staub auf den Faserpressen kann zu Problemen bei der Faserfixierung oder -haltung führen und die Spleißqualität direkt beeinträchtigen. Benutzer sollen die Faserpressen regelmäßig überprüfen und reinigen.

1. Öffnen Sie die Windschutzabdeckung.
2. Reinigen Sie die Oberfläche der Presser mit einem feinen, in Alkohol getauchten Wattestäbchen und trocknen Sie den Presser nach der Reinigung mit einem trockenen Wattestäbchen.

Sonstiges

Fehlerbehebung

Abnormale Phänomene	Gründe	Lösungen
Ungewöhnliche Geräusche wie Schnauben beim Entladen	Falsche Einbaulage der Elektroden	Bitte befolgen Sie die Anweisungen beim Einbau der Elektroden genau.
Verzögerte oder keine Entladung	1. Falsche Einbaulage de Elektroden 2. Die Spitzen der Elektroden sind mit Siliziumoxid umwickelt	1. Bitte befolgen Sie Anweisungen beim Einbau der Elektroden genau 2. Reinigen Sie die Elektrodenspitzen oder ersetzen Sie die Elektroden
Die Maschine stürz beim Entladen ab	Falsche Einbaulage der Elektroden	Bitte befolgen Sie die Anweisungen beim Einbau der Elektroden genau.
Fehler bei der Entladungskorrektur	Die aktuelle Umgebung stört den Entladevorgang	Wenn die Warning „ Überstrom“ weiterhin angezeigt wird, verringern Sieitte de Strom, bevor Sie die Entladung korrigieren. Andernfalls erhöhen Sie itte den Strom. Wenn dies weiterhin nicht funktioniert, wenden Sie sichitte an den Kundendienst.
Fehler bei der	1. Auf der Linse, dem	Versuchen Sie, Linse,
Faserausrichtung	LED-Licht und der V-Nut befindet sich Staub. 2. Störung des Stromversorgungssystems.	LED-Leuchten und V-Nut zu reinigen. We das Problem weiterhin besteht, wenden Sie sichitte an den Kundendienst.
Schlechte Qualität der Spleißstelle	1.Staub auf Fasern 2.Falsche Fasertypeinstellungen oder falsches Spleißprogramm 3.Anderungen in der Splicing-Umgebung 4.Kontrolle von Motorstörungen	1. Bereiten Sie die Fasern erneut vor und spreßen Sie sie erneu 2.Wahlen Sie den richtigen Fasertyp und das rechtige Spleißprogramm 3. Führten Sie eine Entladungskorrektur durch, um den Strom die normale Intensität einzustellen 4. Wiederholen Sie de Parameter-Selbsttest

Kundendienstkarte

Name: Telefon:

Produkt-Seriennummer: Produktmodell:

Adresse:

Einkaufsbüro:

Hersteller: Shanghaiuxinmuyeyouxianggsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Technisch Support und E-Garantie-Zertifikat
