BEDIENUNGSANLEITUNG ALK-T7 Vevor

Genvägsfunktion Meny

Produkt S/N nr . : Produktmodell : ____

Adress:

inköpskontor:

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

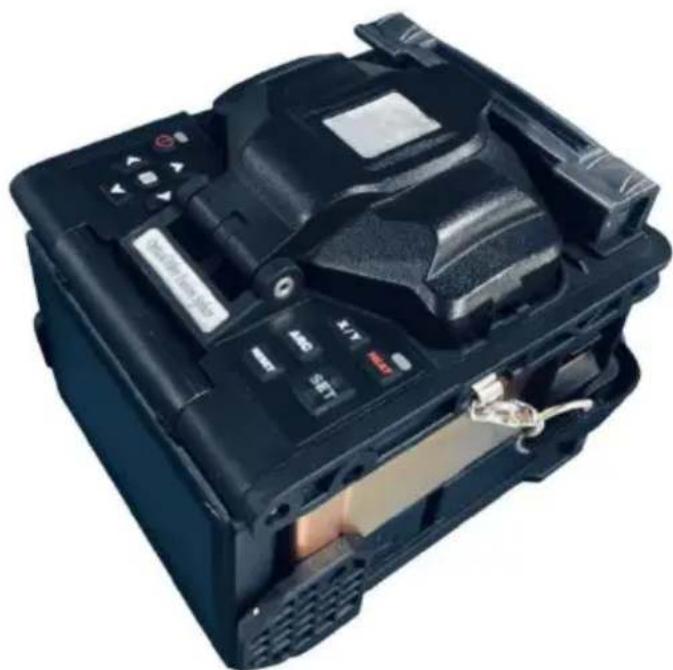

OPTISCHES FASERFUSIONSSPLEIßGERÄT MODELL: ALK -T7

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubiete "Sparen Sie die Hälfte", "Halber Preis" oder andere ähnliche Ausdrücke, die wir nur verwenden

stellt eine Schätzung der Einsparungen dar, die Sie durch den Kauf bestimmter Werkz erzielen können

mit uns im Vergleich zu den großen Top-Marken und bedeutet nicht unbedingt, Abde alle von uns angebotenen Werkzeugkategorien. Wir möchten Sie bitten, zu überprüfe sorgfältig

wenn Sie bei uns eine Bestellung aufgeben, wenn Sie tatsächlich Speichern Hälfte im Vergleich mit den Top-Großmarken.

MODELL: ALK-T7

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns gerne:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfäß durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbildes des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Warnung: Dieses Produkt ist zum Spleißen von Glasfasern f die Kommunikation bestimmt. Das Spleißen anderer Materialier ist strengstens verboten. Eine Fehlbedienung kann zu Stromschlägen, Bränden oder Verletzungen führen. Bitte lesen und beachten Sie die folgenden Regeln zu Ihrer eigenen Sicherheit sorgfällt

(1) Verwenden Sie das mit diesem Produkt gelieferte Netzteil. Verwe Sie keine anderen Netzteile, Batterien oder Stromkabel. Verwenden S dieses Produkt nicht unter anderen Spannungen, um Brände oder Stromschläge zu vermeiden.
(2) Lassen Sie keine Flüssigkeiten wie Wasser oder Metall in das Ge gelangen. Andernfalls kann es zu Bränden, Stromschlägen oder Geräteausfällen kommen. Stellen Sie die Verwendung des Geräts ein, ziehen Sie den Stecker aus der Steckdose und wenden Sie sich an Wartungspersonal, wenn eine der oben genannten Situationen eintritt.
(3) Das Fusionsspleißgerät darf nicht in brennbaren oder explosiven Umgebungen verwendet werden, da es sonst zu Feuer oder Explosion kommen kann.
(4) Berühren Sie die Elektroden nicht, wenn das Fusionsspleißgerät in Betrieb ist. Die durch den Elektrodenbogen erzeugte Hochspannung kann zu Verletzungen führen. Stellen Sie sicher, dass der Strom ausgeschalt ist und das Stromkabel herausgezogen wurde, wenn Sie die Elektroden austauschen.
(5) Sobald Rauchentwicklung, übler Geruch oder ungewöhnliche Geräusche auftreten, stellen Sie die Verwendung des Fusionsspleißgerät sofort ein, ziehen Sie den Netzstecker und wenden Sie sich an unser Wartungspersonal. Die weitere Verwendung kann zu Feuer, Stromschlag oder Geräteausfall führen.
(6) Um eine Überhitzung, Explosion oder einen Brand zu vermeiden, i das Auseinanderbauen oder Zusammenbauen des Spleißgerätes sowie das Zusammenbauen der Batterie oder des Netzteils verboten.
(7) Befolgen Sie die Anweisungen in der Bedienungsanleitung zur

Verwendung der Batterie genau. Falsche Handhabung kann zu Überhitzung, Platzen oder Explosion der Batterie führen, was zu Feuer oder Verletzungen führen kann.

*Bitte verwenden Sie zum Laden der Batterie keine anderen Methoden die in diesem Handbuch beschriebenen.

*Bitte werfen Sie die Batterie nicht ins Feuer ;

*Bitte verbinden Sie positive und negative Elektroden nicht mit vertauschten Schnittstellen.

*Bitte nicht bei hohen Temperaturen, Feuer oder direkter Sonneneinstrahlung laden oder entladen ;

*Bitte werfen oder schlagen Sie die Batterie nicht ;

*Wenn Batterieelektrolyt ausläuft, gehen Sie vorsichtig damit um. Wenn die verschüttete Flüssigkeit versehentlich mit Haut oder Augen in Kontakommt, müssen Sie sie gründlich reinigen und sofort einen Arzt aufsu Informieren Sie gleichzeitig die Reparaturabteilung, damit die Batterie bearbeitet werden kann.

(8) Das Glasfaser-Spleißgerät muss von einem Fachmann repariert und entstört werden. Eine unsachgemäße Reparatur kann zu Feuer oder Stromschlag führen. Wenn ein Fehler auftritt, wenden Sie sich bitte ar unsere Reparaturabteilung.

KORREKTE ENTSORGUNG

Dieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19 /EG. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt.

Dies gilt für das Produkt und alle mit diesem Symbol gekennzeichnete Zubehörteile. So gekennzeichnete Produkte dürfen nicht im normalen Hausmüll entsorgt werden, sondern müssen an einer Sammelstelle für Recycling von elektrischen und elektronischen Geräten abgegeben werden.

BATTERIEENTSORGUNG

Um die Gefahren für Gesundheit und Umwelt am Ende der Lebensdauer dieses Produkts zu minimieren, schreiben die

Gesetze zu Elektro- und Elektronik-Altgeräten (WEEE) und die Altbatterie-Richtlinie vor, dass Sie dieses Produkt bei einer geeigneten Sammelstelle abgeben müssen. Dorthin wird es zur Entfernung der Batterien und zum ordnungsgemäßen Recycling geschickt. Weitere Informationen zum Recycling und zur sicheren Entsorgung dieser Batterien in Ihrer Gegend erhalten Sie bei Ihren örtlichen Behörden.

FCC INFORMATION

ACHTUNG: Durch Änderungen oder Modifikationen, die nicht ausdrücklich von der für die Konformität verantwortlichen Partei genehmigt wurden, kann die Berechtigung des Benutzers zum Betrieb des Geräts erlösche Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen:

1) Dieses Produkt kann schädliche Störungen verursachen.
2) Dieses Produkt muss alle empfangenen Störungen tolerieren, einschließlich Störungen, die einen unerwünschten Betrieb verursachen können.

WARNUNG: Änderungen oder Modifikationen an diesem Produkt, die nicht ausdrücklich von der für die Einhaltung verantwortlichen Partei genehmigt wurden, können zum Erlöschen der Berechtigung des Benutzers zum Betrieb des Produkts führen.

Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 der FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessenen Schutz gegen schädliche Störungen bei der Installation in Wohngebieten bieten.

Dieses Produkt erzeugt und verwendet Hochfrequenzenergie und kann diese auch ausstrahlen. Wenn es nicht gemäß den Anweisungen insta und verwendet wird, kann es zu Störungen des Funkverkehrs kommen gibt jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Produkt Störungen des Radio- oder Fernsehempfangs verursacht, Dies kann durch Aus- und Einschalten des Produkts festgestellt werden. Dem Benutzer wird empfohlen, zu versuchen, die Störungen durch eine oder mehrere der folgenden

Maßnahmen zu beheben.

• Empfangsantenne neu ausrichten oder verlegen.
• Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen
  Stromkreises an als den, an den der Empfänger angeschlossen ist.
• Wenden Sie sich an den Händler oder einen erfahrenen
  Radio-/Fernsehtechniker.

1. Arbeitsumgebung

1.1 Vorsichtsmaßnahmen bei der Verwendung/Lagerung des Spleißgeräts:

● Arbeitstemperatur : -10 °C \~ + 45 °C
● Temperaturbegrenzung : -20 °C bis +55 °C
● Arbeitsfeuchtigkeit : ≤95 % RH ( keine Kondensation )
● Maximale Windgeschwindigkeit : 15 m/s
● Lagerung Bedingungen : - 10 °C \~ + 45 °C (Mit Batterie, Ke Kondensation ) -20 °C + 60 °C (Keine Batterie, Ke Kondensation )

Benutzen Sie das Spleißgerät nicht in feuer- oder explosionsgefährdete Umgebungen, falls es zu einem Brand oder einer Explosion kommt.

Verwenden oder lagern Sie das Spleißgerät nicht in Umgebungen mit hohen Temperaturen oder hoher Luftfeuchtigkeit, da sonst Schäden am Gerät entstehen können. Wenn das Spleißgerät von einer Umgebung niedriger Temperatur in eine Umgebung mit höherer Temperatur gebrack wird, ergreifen Sie bitte mögliche Aufwärmmaßnahmen, um Kondensat zu vermeiden.

Treffen Sie bei der Verwendung der Maschine in staubiger Umgebung geeignete Staubschutzmaßnahmen, um zu verhindern, dass zu viel Sta in die Maschine eindringt und Gerätefehlfunktionen verursacht.

2. Stromversorgung

Benutzen Sie bitte das passende Zubehör des Spleißgerätes und verwenden Sie keine Netzteile, Akkus oder Netzkabel, die nicht in der Anleitung angegeben sind.

Bitte verwenden Sie den Spleißer nicht bei Spannungen, die für das nicht spezifiziert sind, da es sonst zu Bränden oder Stromschlägen kommen kann. Das maßgeschneiderte Netzkabel für das Autoladegerät nur für die 12-V-Stromversorgung von Benzinautos erhältlich. Benutzer dürfen es unter keinen Umständen bei Dieselautos mit 24-V-Stromversorgung verwenden.

3. Batterie

Bitte befolgen Sie die Anweisungen zur Verwendung der Batterie gena Bei unsachgemäßer Verwendung der Batterie kann es zu Überhitzung, Platzen, Explosion, Brand oder Verletzungen des Benutzers kommen.

Bitte laden Sie den Akku nicht mit Methoden auf, die nicht im Handk angegeben sind.

Werfen Sie die Batterie nicht ins Feuer.

Plus- und Minuspol nicht vertauschen.

Setzen Sie die entladene Batterie nicht dem Sonnenlicht, hohen Temperaturen oder Feuer aus.

Werfen oder schlagen Sie nicht auf die Batterie.

Wenn der Batterieelektrolyt ausläuft, gehen Sie bitte vorsichtig damit um Wenn Haut oder Augen des Benutzers versehentlich mit Elektrolyt verunreinigt werden, waschen Sie sie gründlich und suchen Sie sofort einen Arzt auf. Gleichzeitig

Bitte informieren Sie den Kundendienst bezüglich der Batterie.

4. Weitere Vorsichtsmaßnahmen

Bitte vermeiden Sie, dass Flüssigkeiten oder Metall in das Innere des Produkts gelangen. Andernfalls kann es zu Bränden, Stromschlägen od Fehlfunktionen kommen. Sobald Wasser oder Metall in das Produkt gelangt, verwenden Sie es nicht mehr, unterbrechen Sie die Stromversorgung, schalten Sie das Gerät aus und wenden Sie sich an Wartungsabteilung.

Berühren Sie die Elektroden nicht, wenn das Gerät in Betrieb ist. Die Hochspannung kann zu Verletzungen führen. Unterbrechen Sie vor den

Elektrodenwechsel unbedingt die Stromzufuhr und schalten Sie das Gen aus.

Zerlegen oder demontieren Sie das Spleißgerät, seine Batterie oder seinen Adapter nicht, da es sonst zu Überhitzung, Explosion oder Bra kommen kann. verursacht.

Versuchen Sie bitte nicht, Teile des Spleißgeräts zu demontieren, mit Ausnahme der Komponenten, die in diesem Handbuch ausgetauscht werden dürfen. Die Wartung oder Reparatur des Geräts muss von professionellen Technikern unseres Unternehmens durchgeführt werden. Unsachgemäßer Betrieb kann zu Feuer oder Stromschlag führen.

Berühren Sie den Schrumpfschlauch nicht während des Erhitzungsvorgangs oder kurz danach, da der Schrumpfschlauch sehr h ist und Verbrühungen verursachen kann.

Berühren Sie das Spleißgerät, das Netzkabel oder den Netzstecker nic mit nassen Händen. Es besteht die Gefahr eines Stromschlags.

Reinigen Sie die Mikroskoplinse, die V-Nut, den Bildschirm usw. nicht chemischen Mitteln außer Alkohol. Andernfalls kann es zu verschwommenen Bildern oder Flecken auf dem Bildschirm kommen od sogar zu Korrosion oder Schäden am Gerät.

Bitte vermeiden Sie starke Erschütterungen oder Stöße, da das Gerät sonst beschädigt werden kann. Bitte transportieren oder lagern Sie das Spleißgerät in einer dafür vorgesehenen Tragebox.

Um die Leistung des Spleißgeräts aufrechtzuerhalten, führen Sie bitte einmal jährlich eine vollständige Maschinenwartung durch.

Production Introduction

In diesem Kapitel werden die grundlegenden Parameter des Geräts im Detail vorgestellt. Das Lesen dieses Abschnitts kann Ihnen helfen, dies Produkt zu verstehen und sich mit den Produktfunktionen und der technischen Umgebung vertraut zu machen.

Optische Faserfusionsspleißgeräte werden hauptsächlich für die Wartung von Glasfaserkabeln und entsprechende Vorgänge verwendet. Daher werden sie auch als Glasfaserkabelspleißgeräte bezeichnet. Es handelt sich um ein Gerät, das eine hochpräzise Antriebsstruktur verwendet, um zwei Fasern näher zusammenzudrücken, und das mithilfe eines Lichtbogens zwei Glasfasern an ihren Endflächen miteinander verschmilz um eine einzelne lange Faser zu bilden.

Optische Faserfusionsspleißgeräte werden hauptsächlich von Telekommunikationsanbietern, ISPs, Netzwerkprojektanbietern und Laboren eingesetzt. Und sie werden eingesetzt in: Wartung von Glasfaserkabelnetzen, Telekommunikationsprojekten, Notfallreparaturen, optischen Experimenten, Herstellung und Prüfung optischer Geräte, akademischen Forschungen an Hochschulen.

Merkmale

(1) Basierend auf dem Prinzip des PAS (Lateral Projection System) w ein fortschrittlicher Bilderkennungsalgorithmus eingesetzt;
(2) Doppelte Kernausrichtungsstruktur, höhere Erfolgsrate der Fusion u geringerer Verlust;
(3) Zuverlässigkeit Design zur Verbesserung der Fähigkeit von Stoßfestigkeit und Staub nachweisen;
(4) Niedrigenergiedesign, viele Funktionen können gleichzeitig genutzt werden und funktionieren trotzdem lange Zeit;
(5) Geringe Größe und geringes Gewicht können die Arbeitseffizienz erheblich verbessern;
(6) Adaptive Umgebungsinformationen wie Luftdruck, Temperatur und Luftfeuchtigkeit sowie automatische Entladungskompensation.

Technologieindizes

Wichtigste technische Indizes

Anwendbare Glasfasertypen	SM (G.652/G.657), MM (G.651), DS (G.653 NZDS (G.655), BI-1, UBI-1, EDF-1, G657B3-
Anwendbare Anzahl von Glasfaserkernen	Einzelader
Motornummer	6 Motoren, Autofokus
Ausrichtung	Kernausrichtung, Mantelausrichtung, Bußgeld Ausrichtung
Anwendbarer Faserdurchmesser	Manteldurchmesser: 80-150μm,Beschichtungsdurchmesser: 125 ~ 1000μm
Spleißmodus	Vorab speichern: 18 Gruppen, Benutzerdefinie 982 Gruppen
Splice-Weg	ARC-Verbindung
Splice-Funktion	Schrittweises Spleißen (halbautomatisch und manuell), automatisches Spleißen
Startzeit	6 Sekunden
Durchschnittlicher Fusionsspleißverlust	0,02 dB (SM), 0,01 dB (MM), 0,02 dB (CS) dB (DS), 0,04 dB (NZ-DS)
Rückflussdämpfung	Besser als 60 dB
Spleißzeit	9 SEK (Standardmodus) 7 SEK (Schnellmodu
Schätzung des Spleißverlusts	Ja
Zugversuch	≥2N
Bildschirm	5 Zoll TFT Echtfarb-HD- LCD
Sprache	Englisch, Spanisch, Deutsch , Französisch, Portugiesisch, Italienisch .
Mensch-Computer-Interaktionsmodus	Taste Betrieb
Vergrößerungszeiten bei Glasfaserkabeln	X/Y:210 mal, X oder Y:320 mal (Doppelklicken zum 1100-fachen Vergrößern)
Stromversorgung	10,9 V Lithiumbatterie, 13,5 V/5 A Netzteil
Batterie	Typischerweise arbeiten 260 Zyklen ( Spleiße Erhitzen), Vollständige Aufladung 3 Stunden, Aufladezyklus: 500 Mal, 7 800mAh Li-Akku
Stromsparfunktion	Automatischer Standby, automatische Abschaltung

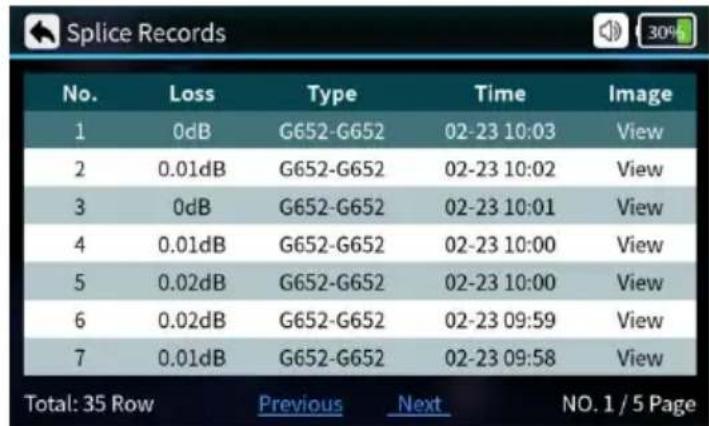

Splice-Ergebnis speichern	100.000 Sätze Splice-Datensatzspeicher
Bildspeicherung	10000 Bildspeicher
Lebensdauer der Elektrodenstäbe	≤ 5 000
Datenschnittstelle	USB 2.0 kann den Export von Splicing-Dater unterstützen
Betriebsumgebung	Höhe: 0~5000m, Relative Luftfeuchtigkeit: 0~9 Temperatur: -20 °C bis 55 °C, Maximale Windgeschwindigkeit: 15 m/s
Speicherumgebung	Relative Luftfeuchtigkeit: 0 ~ 95 %, Temperatur: -30°C~60°C
Korrosionsbeständigkeit	Anforderungen an den Korrosionsschutz von Ausrüstungskomponenten, Teilen und verwendeten Materialien, und kann nicht durch Flüssigkeitsverunreinigungen korrodiert werden
Auftritt des Gastgebers	Die Oberfläche des Hosts ist beschichtet, um Korrosionsschutzanforderungen zu erfüllen. Die Oberfläche aller lackierten (Kunststoff-) Teile; und flach, mit gleichmäßiger Farbe und Glan ohne Kratzer, Defekte, Absacken, Abplatzen Beschädigungen. Die Oberfläche der galvanisierten Teile hat einen metallischen Gl ohne Risse, Flecken , Grate und Defekte.
Spleißgewicht	1,43 (ohne Batterie) 1,85 kg (mit Batterie)
Spleißgerätgröße	166T×144B×158H(mm)
Beurteilung der Glasfaserschnittstelle Standard	Moderat: allgemeine Qualitätsanforderungen
Verwendbarer Hülsendurchmesser	2 mm, 3 mm, 4 mm, 6 mm
Anwendbare Ärmellänge	60 mm, 45 mm, 40 mm, 25 mm (FP-03)
Aufheizzeit	2-mm-Rohr (10–15 Sekunden einstellbar), 4-mm-Rohr (14–19 Sekunden einstellbar), 6-mm-Rohr (17–23 Sekunden einstellbar)
Heiztemperatur	10–260 °C (benutzerdefiniert)
Auto-Heizung	Automatische Erkennung der Heizung bei Abdeckung schließen
Nachtarbeitsbeleuchtung	LED Doppelleuchten
Luftarbeit	Optionale Hubarbeitsbühne
Lichtbogenkorrektur	Ja
Bewegliche Batterie	Ja
Energieverbrauchsparameter	Arbeitsstromverbrauch 123W
Batteriesicherheitsschutz	Überladung, über Entladeschutz

Einführung des Fusion Splicer

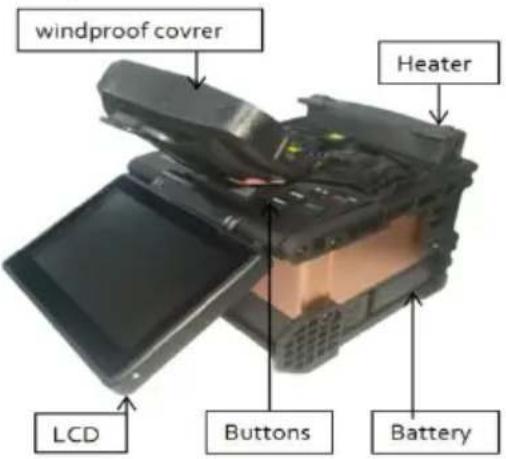

1. Host von Fusion Splicer

	Ein-/Aus-Taste	Ein-/Ausschalten		Exit-Taste / Umschalttaste des XY-Sichtfelds	Zurück zum vorherigen Menü, Feld X, Y-Schalter im Glasfasermodus
	Menü/Bestätigen	Menü aufrufen, Drücken Sie eine Eingabetaste im Men		Hülsenheizung Taste	Starthülse Heizung
	Aufwärtsta ste	Der Menücursor bewegt sich nach oben		ARC-Korrektur	Schneller ARC Korrektur
	Ab-Taste	Der Menücursor bewegt sich nach unten		Reset-Taste	Geräterücksetzung
	Linke Taste	Der Menücursor bewegt sich nach links, setzt die aktuelle Option		Starttaste	Beginnen Sie mit der Ausrichtung.StartFusionsspleißen
	Rechte Taste	Der Menücursor bewegt sich nach rechts, setzt die aktuelle Option

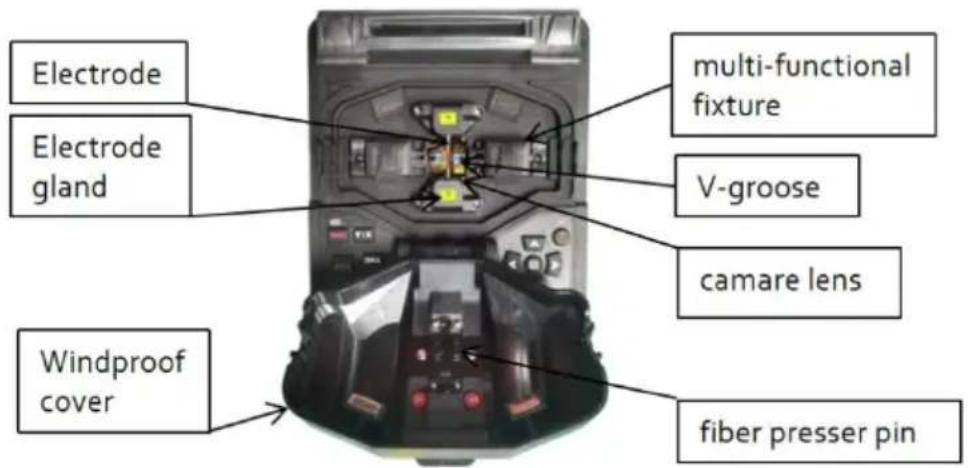

3. Spleißgerät

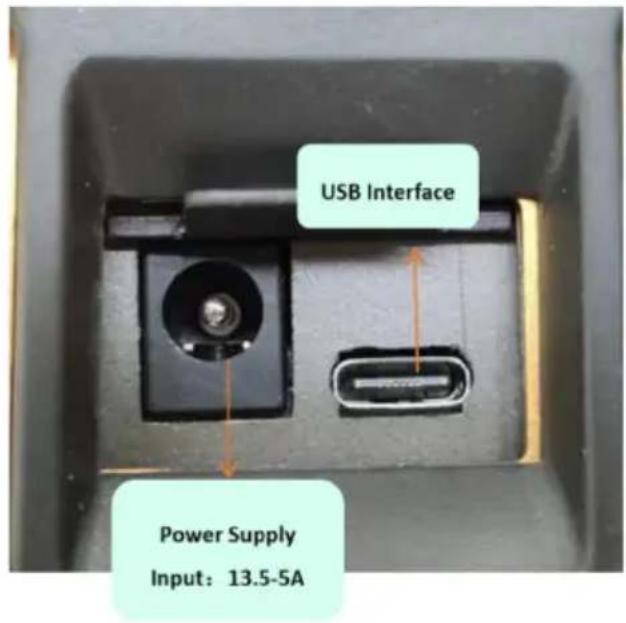

5. Externe Schnittstelle

In diesem Kapitel werden die grundlegenden Betriebsmethoden des Fusionsspleißgeräts beschrieben. Lesen Sie dieses Kapitel im Detail. Es kann Ihnen helfen, das Spleißgerät richtig zu verwenden, Schäden und ungewöhnliche Probleme zu vermeiden.

1. Stromversorgung

Dieses Produkt kann mit den folgenden zwei Stromversorgungsarten aufgeladen werden : ( 1) Interne Lithiumbatterie (ohne eingestecktes externes Netzteil).

(2) Externes Netzteil (mit eingestecktem externem Netzteil).

Achtung : Bitte verwenden Sie das für dieses Produkt geeignete Netz. Die Verwendung anderer Netzteile kann zu Gerätestörungen führen.

Die Poweranzeige und das Ladelogo in der oberen rechten Ecke des Displays.

Wenn die Akkuleistung zu niedrig ist, zeigt das Spleißgerät eine Alarmmeldung auf dem Bildschirm an. Der Benutzer sollte den Akku rechtzeitig aufladen oder zur Stromversorgung ein Netzteil verwenden.

2. Ein-/Ausschalten

Drücken Sie kurz die Einschalttaste, um das Gerät einzuschalten. Die Kontrollleuchte der Einschalttaste leuchtet rot, der Summer gibt zwei Pieptöne ab und dann Glasfaser Die Beobachtungsoberfläche wird angezeigt. Halten Sie die Einschalttaste gedrückt, um das Gerät herunterzufahren. Die Herunterfahroberfläche wird angezeigt. Nachdem Sie auf die Herunterfahrtaste geklickt haben, können Sie beobachten, zuerst das Display ausgeschaltet wird und dann die Betriebsanzeige erlischt, was darauf hinweist, dass das Spleißgerät normal heruntergefahren wurde.

3. Anfängliche Schnittstelle

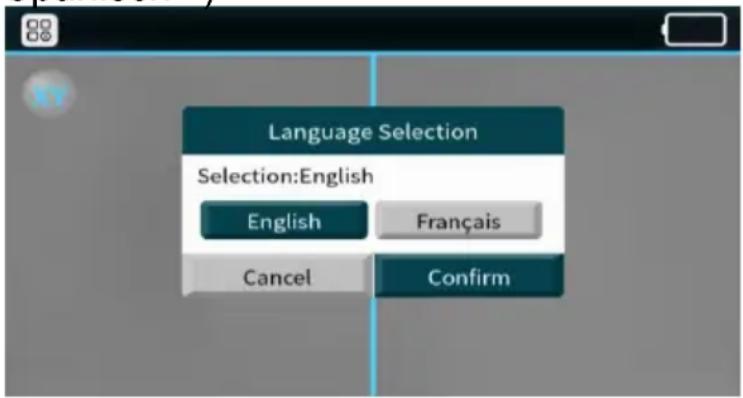

◆ Sprachauswahl (Englisch, Französisch, Deutsch, Portugiesisch, Italienisch, Spanisch)

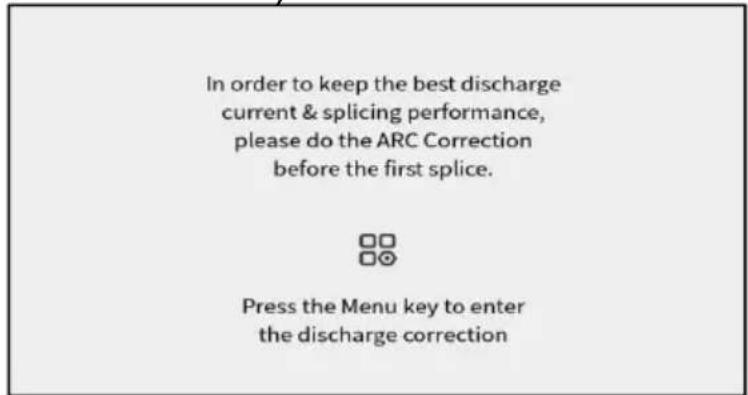

Erstmalige ARC- Korrektur ( ARC-Korrektur kann die Spleißleistung und Stabilität verbessern)

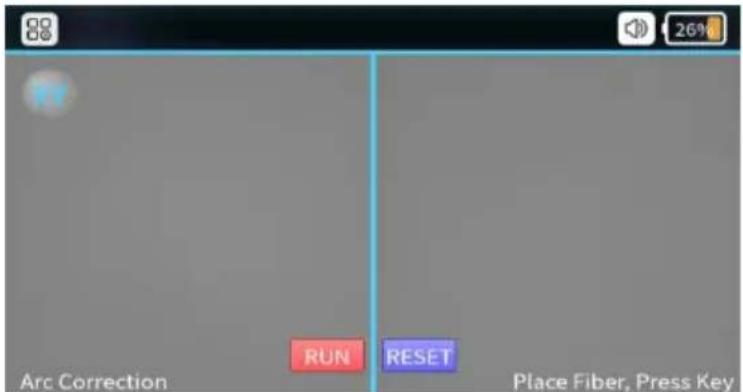

◆ ARC-Korrekturschnittstelle ( korrektes Schneiden und Platzieren der Faser)

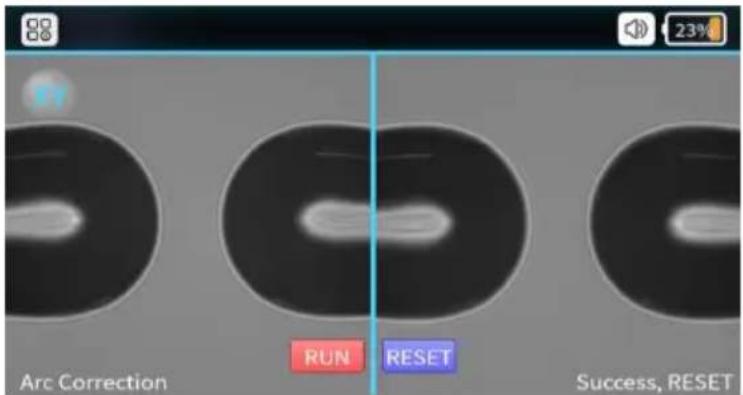

◆ ARC-Korrektur erfolgreich ( Nachdem „ Erfolg “ auf dem Bildschirm angezeigt wird, ist der ARC-Korrekturvorgang abgeschlossen. Verwenden Sie dann die Schaltfläche [Rest], um den Modus zu beenden.)

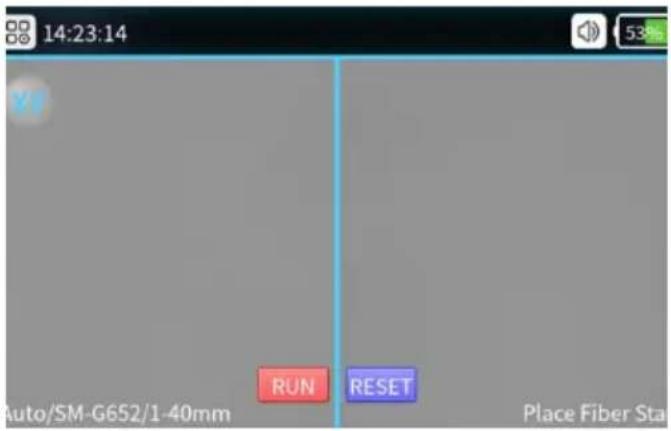

Schnittstelle zur Faserbeobachtung

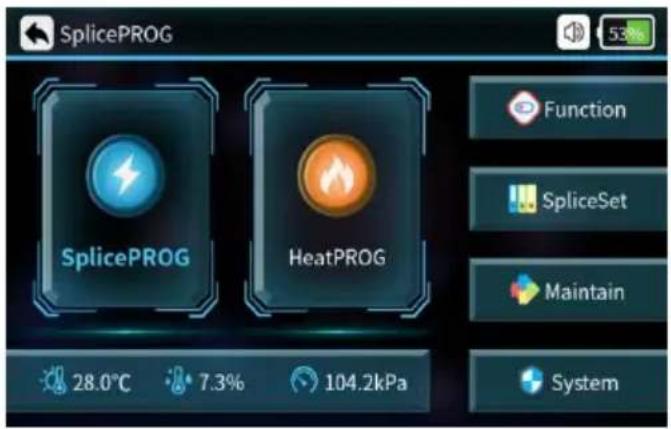

Splicer-Funktion Einführung Schnittstelle

System- und Shortcut -Funktionseinstellungen

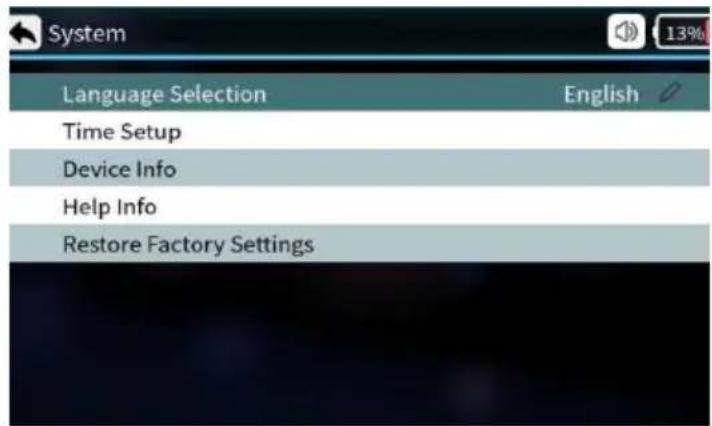

Systemset-Menü

Systemsatz	Erklären
Sprachauswahl	Englisch, Französisch, Deutsch, Portugiesisch, Italienisch, Spanisch
Zeiteinstellung	Einstellen der Systemzeit
Geräteinformationen	Aktuelle gerätebezogene Informationen
Hilfeinformationen	Bedienungsanleitung
Werkseinstellung zurücksetzen	Einstellungen werden auf Werkseinstellungen zurückgesetzt

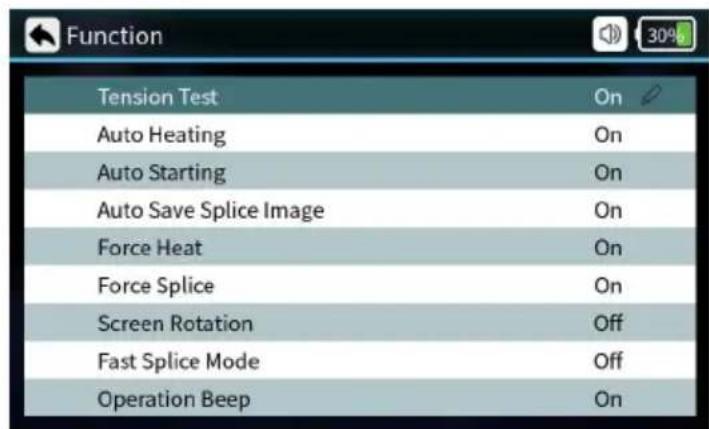

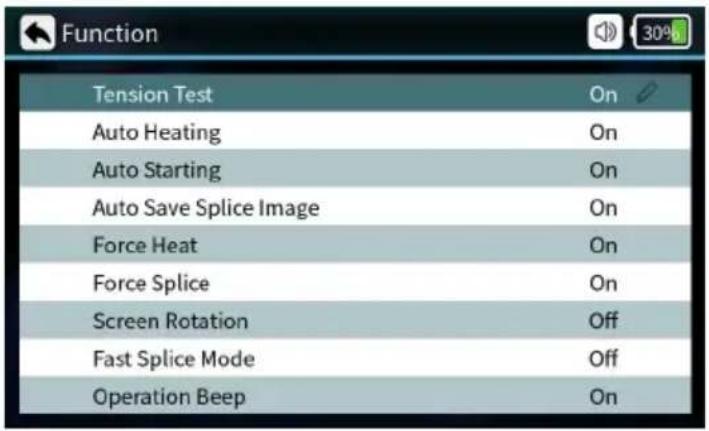

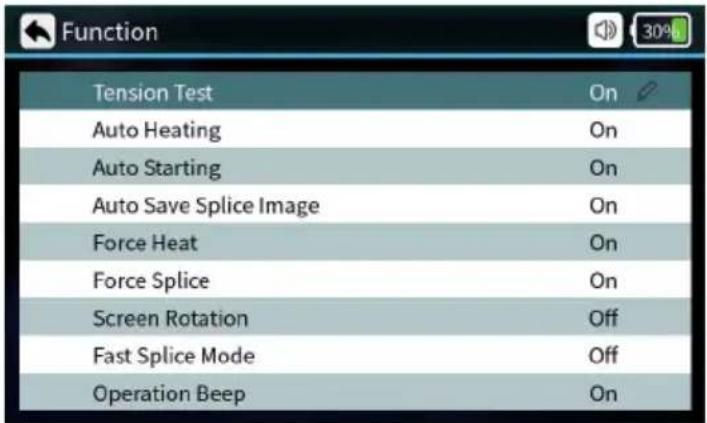

Shortcut-Funktion Menü

Funktion	Erklären
Zugversuch	Wenn diese Option eingeschaltet ist, wird der Spannungst nach dem Spleißen automatisch ausgeführt.
Automatische Heizung	Legen Sie die Faser in die Heizung , schließen Sie den und die Heizung funktioniert automatisch.
Automatischer Start	Wenn es eingeschaltet ist, erfolgt das Spleißen automatisso sbald die Abdeckung geschlossen wird.
Automatisches Speichern des Splice-Bilds	Wenn es eingeschaltet ist, wird das angefügte Bild autom gespeichert .
Hitze erzwingen	Wenn es eingeschaltet ist und keine Glasfaser erkannt wes durch Drücken der Heiztaste ebenfalls aufgeheizt.
Spleißen erzwingen	Wenn die Funktion eingeschaltet ist, kann der Benutzer dStarttaste drücken, um die Fortsetzung des Fusionsspleißerzwingen, wenn beim Fusionsspleißvorgang ein Winkelfehloder eine Faserfehlanpassung erkannt wird.
Bildschirmdrehung	Bildschirmoberfläche um 180° gedreht
Schneller Spleißmodus	Kann ein- oder ausgeschaltet werden. Die Fusionszeit wirreduziert, wenn der Schnellmodus aktiviert ist.
Betriebston	Signaltöne können ein- oder ausgeschaltet werden .

1. Vorbereitungen vor dem Spleißen

Installieren der Glasfaserhülle

Installieren Sie eine Hülse auf der Faser, um die Spleißstelle nach de Spleißen zu schützen. Stellen Sie vor der Installation sicher, dass sich Schmutz in der Hülse befindet, und halten Sie die Hülse fest .

2. Entfernen anderer Schutzschichten außer der Faserbeschichtung

Entfernen Sie mit einem Abisolierer 40 mm der restlichen Schutz- und Beschichtungsschicht.

Nachdem Sie die Glasfaser abgezogen haben, reinigen Sie die

Beschichtungsschicht kreisförmig mit staubfreiem Papier, das Sie in 99 reinem Alkohol getaucht haben. Drehen Sie das Papier ausgehend vor Schnittstelle zwischen Beschichtung und blanker Faser kreisförmig in Richtung der blanken Faser und entfernen Sie so die Rückstände der Beschichtungsschichten.

3. Faserschneiden

(1) Öffnen Sie die Abdeckung des Trenngeräts, legen Sie die Faser i Klemme in den Trennschlitz und halten Sie die optische Faser senkre zur Trenngerätoberfläche.
(2) Drücken Sie die Faserklemme nach vorne und achten Sie darauf, die Vorderseite der Klemme eng am Spaltschlitz anliegt. Andernfalls kä die Faser länger als erwartet sein.
(3) Drücken Sie die Faserabdeckung nach unten, um sie zu spalten.
(4) Öffnen Sie die Abdeckung und entnehmen Sie die gespaltene Fas
(5) Nehmen Sie den Abfall heraus und legen Sie ihn in die Abfallkis Achtung : Wenn die Schneidefläche nicht geeignet ist oder der Spalt nach unten erfolgen kann, passen Sie bitte die Klinge des Spalters a

4. Faserplatzierung

①Öffnen Sie die winddichte Abdeckung und prüfen Sie, ob die V-Nut sauber ist. Wenn nicht, reinigen Sie die V-Nut mit einem Luftgebläse einer Klinge.
②Legen Sie die abgeschnittenen Fasern in die V-Nut der Spleißmodul und achten Sie darauf, dass die Fasern richtig in der V-Nut liegen.
③Überprüfen Sie, ob sich die Endflächen der Fasern zwischen den Elektrodenspitzen und den V-Nuten befinden. Und stellen Sie sicher, d sie sich in der Nähe der Elektrodenspitzen befinden. Andernfalls müs die Fasern ausgetauscht werden.
④Schließen die Windschutzhülle vorsichtig auf und beginnen Sie mit d Spleißen.

5. Spleiß- und Erwärmungsvorgänge

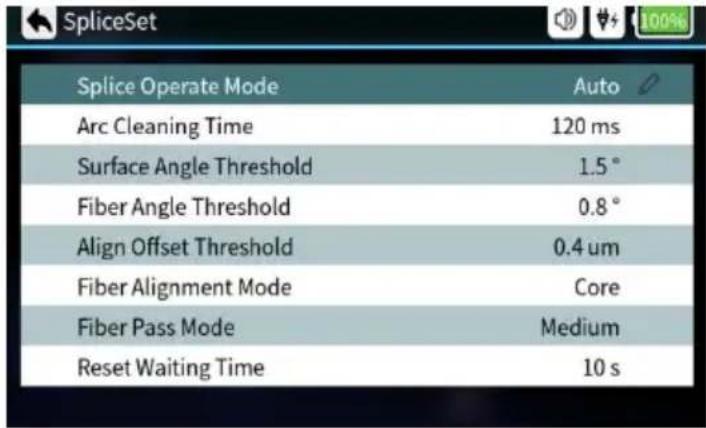

Wählen Sie je nach Fasertyp das entsprechende Spleißprogramm aus

Splice Operate Mode Arc Cleaning Time Surface Angle Threshold Fiber Angle Threshold Align Offset Threshold Fiber Alignment Mode Fiber Pass Mode Reset Waiting Time Auto 120 ms 1.5° 0.8° 0.4 um Core Medium 10 s

Spleißset	Erklären
Spleiß- Betriebsmodus	Automatikmodus, Halbautomatikmodus, manueller Modu optional
A rc Reinigungszeit	Unter sauberer Entladung versteht man die Reinigung feinem Staub, der an der Oberfläche einer optischer haftet, durch Entladung der Faser vor dem Fusionsspleißen.
Oberflächenwinkelschwelle	Grenzwert des Faserendflächenwinkels
Faserwinkelschwelle	Winkelbegrenzung nach linker und rechter Faserausrichtung
Schwellenwert für Ausrichtungsversatz	Grenze der Mittenabweichung nach Ausrichtung der und rechten Fasern .
Faserausrichtungsmodus	Kernausrichtung, Mantelausrichtung und Feinausrichtung
Fiber Pass - Modus	Es können niedrige, mittlere und hohe Standards festgelegt werden.
Wartezeit zurücksetzen	Bei eingeschalteter Zugprüfung Wartezeit für Motorres nach Öffnen der Windschutzabdeckung .

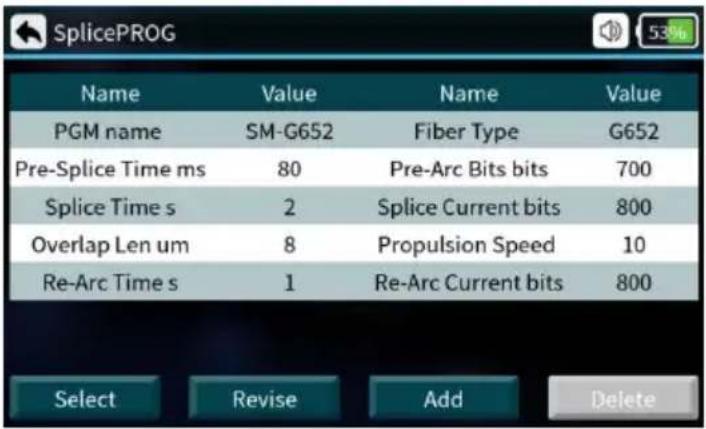

6. Splice-Programmeinstellungen

Spleißprogramm	Erklären
PGN-Name	Name des Spleißprogramms
Vorspleißzeit ms	ms) eingestellt werden.
Spleißzeit s	Die Spleißzeit kann von 0–5 s eingestellt werden.
Überlappungslänge um	Die Überlappungslänge kann von 0-50 μm eingeste werden.
Wiederzündzeit s	Die Re-Arc-Zeit kann auf 0–5 s eingestellt werden.
Fasertyp	Fasertyp einstellen
Pre-Arc Bits Bits	Der Vorlichtbogenstrom kann von 0-4000 (Bit) eingewerden.
Splice Strombits	Der Spleißstrom kann von 0-4000 (Bit) eingestellt werden.
Antriebsgeschwindigkeit	Die Antriebsgeschwindigkeit kann von 0-50 (um/s) eingestellt werden.
Re -Arc Strombits	Der Re-Arc-Strom kann von 0-4000 (Bit) eingestellt werden.

7. Spleißprozess

Schließen Sie die winddichte Abdeckung, und die Faser wechselt in d automatischen Ausrichtungszustand. Das System überprüft automatisch die Endflächen der Faser . Wenn die Endflächen nicht geeignet sind, das Spleißen nicht gestartet und es wird eine Fehlermeldung auf dem Bildschirm angezeigt . Die Faser muss erneut geschnitten werden. We der Schalter für erzwungenes Spleißen eingeschaltet ist, kann der Benutzer die Starttaste drücken, um mit dem Spleißen fortzufahren . Wenn Sie auf halbautomatisches Spleißen eingestellt sind, werden auf dem Bildschirm nach der Faserausrichtung Winkelinformationen angezeigt . Zu diesem Zeitpunkt können Sie die Starttaste für das Lichtbogenspleißen drücken . Wenn die erkannten Winkel den begrenzt Winkel überschreiten, wird auf dem Bildschirm eine Fehlermeldung angezeigt. Die Fasern müssen erneut geschnitten werden

Angezeigte Bilder (X/Y-Achse)	Hinweis erklären	Mögliche Gründe	Lösungen
	Winkel der Faser, Endflächen sind nicht qualifiziert	Probleme beim Faserschneidprozess	Die Faser erneut abschneiden

8. Abschätzung des Spleißverlusts und Qualitätsbewertung

Nach Abschluss des Faserspleißens wird der Bewertungswert des Faserspleißverlusts auf der rechten Seite des Bildschirms angezeigt.

Grenzwert des Spleißverlusts wird im Menü [Spleiß eingestellt]. Beachte Sie, dass die Spleißstelle manchmal etwas dicker aussieht als die and Faser. Dies ist eine normale Spleißsituation und hat keinen Einfluss den Spleißverlust.

Lösungen für Probleme mit der Fehlausrichtung

Phänomene	Grund	Lösungen
Fehlanpassung der Faserkernachse	(1) Staub auf dem V-Nut- oder Faser - Nähfuß(2) Bilderkennungsproblem	(1) V-Nut und Fasernähfuß reinigen(2) Tritt es wiederholt auf, Benutzer müssen Kalibrieren System](3) Reinigen Sie die Linse u das Licht Quelle
Faserkernwinkel Fehler	(1) Staub auf dem V-Nut- oder Fasernähfuß(2) Schlechter Faserkopfflächenwinkel(3) Die Faser ist falsch platzier	(1) Reinigen Sie die V-Nut u die Faser Nähfuß(2) Faser erneut spalten(3) Faser ersetzen

Faserbogen	(1) Die Antriebskraft der Spleißvorrichtung reicht nicht aus(2) Der Spleißantrieb ist zu langsam.(3) Gewürzstrom ist zu hoch oder Lichtbogenzeit zu lang	(1) Führen Sie den Schritt【System kalibrieren】durch.(2) Reduzieren Sie den【Vorspleißstrom】oder die【Vorspleißzeit】
Zu dick	Der Spleißantrieb Kraft ist übermäßig	Verringern Sie die【Überlappungslänge】und führen Sie dann den【Lichtbogenkalibrierungstest】durch.
sorgfältig	(1) Der Spleißantrieb Kra reicht nicht(2) Der Spleißstrom beträgt übermäßig	(1) Erhöhen Sie die【Überlappungslänge】und führen Sie dann den【Lichtbogenkalibrierungstest】durch.(2)【Spleißstrom】verringern
Schlitz	Spleißstrom ist zu klein	Erhöhen Sie den【Spleißstrom】

9. Zugversuch

Wenn „Spannungstest“ auf „Ein“ eingestellt ist, wird nach dem

Spleißen automatisch ein Spannungstest durchgeführt und die Zugkraft beträgt 2 N.

10. Speicherung und Abfrage von Spleißergebnissen

Splice-Aufzeichnung	Erklären
NEIN	Nach Spleißzeit sortieren
Verlust	Faserverlust nach dem Spleißen
Typ	Fasertypen zum Spleißen
Zeit	Spleißzeit
Bild	Sichtbares Bild der fertigen Verbindung

11. Heizungsbetrieb

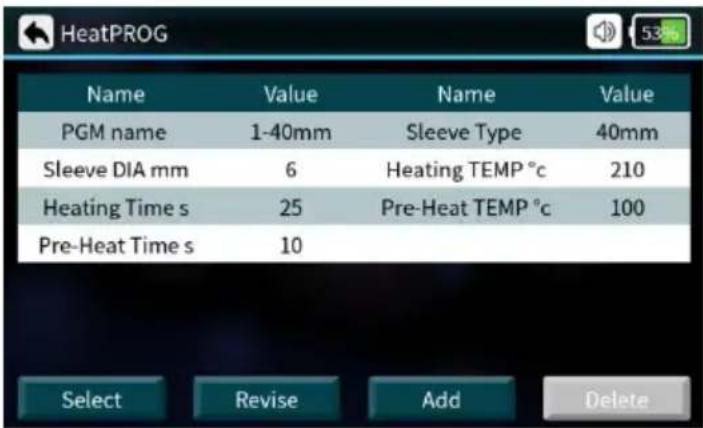

Wählen Sie im Hauptmenü [Heizprogramm], wählen Sie das entsprechende Heizprogramm entsprechend dem Durchmesser und der Länge des Schrumpfschlauchs und versuchen Sie, die voreingestellten Heizparameter zu verwenden. Aufgrund der unterschiedlichen Umgebung können Heiztemperatur und -zeit angepasst werden.

Wärme PROG	Erklären
Heizung PN	Im System sind zahlreiche Heizprogramme für unterschiedliche Schrumpfschläuche hinterlegt, zudem stehen dem Anwender zahlreiche Selbsteinstellprogramme zur Verfügung.
Ärmel DIA	1-20 mm
Aufheizzeit	Aufheizzeit des Schrumpfschlauchs .
Vorheizzeit	Vorheizzeit
Hülsentyp	10mm-60mm Normalrohr, FC, SC
Heiztemperatur	Die Temperaturgrenze des Heizprozesses .
Vorheiztemperatur	Die Temperaturgrenze des Vorwärmvorgangs .

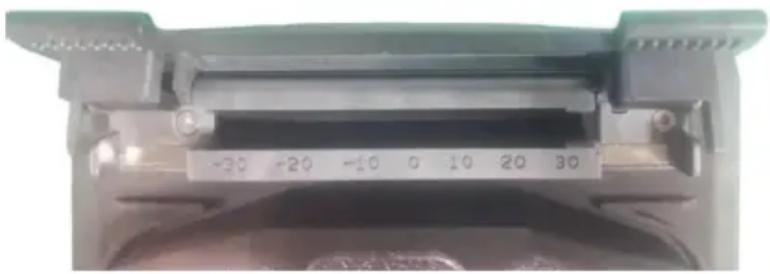

-30 -20 -10 0 10 20 30

1. Öffnen Sie die Heizungsabdeckung.
2. Nehmen Sie die gespleißte Glasfaser heraus und bewegen Sie der Schrumpfschlauch Rohr zur Mitte der Spleißstelle.
3. Legen Sie die Legen Sie die Schutzhülle in die Heizung, richten S Glasfaser vorsichtig gerade aus und stecken Sie die Schutzhülle in die Mitte der Hülse. Decken Sie dann die Heizungsabdeckung ab, und die Heizanzeige leuchtet auf.
4. Nachdem der Heizvorgang abgeschlossen ist, erlischt die Heizanzeig Zu diesem Zeitpunkt muss die Heizungsabdeckung sofort geöffnet werd um die Glasfaser herauszunehmen. (Hinweis: Berühren Sie den erhitzte Schrumpfschutzschlauch nicht mit den Händen, um Verbrennungen zu vermeiden.)
5. Überprüfen Sie den Schrumpfeffekt. Wenn er ausreichend ist, legen ihn zur natürlichen Kühlung in die Kühlplatte. Wenn er nicht ausreiche und sich Staub oder Luftblasen darin befinden, wird empfohlen, den Schrumpfvorgang erneut durchzuführen.

Maintenance

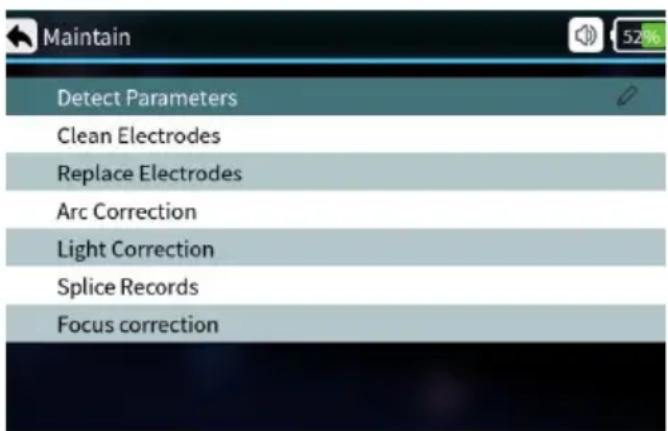

Menü „Gerätewartung“

Maintain Detect Parameters Clean Electrodes Replace Electrodes Arc Correction Light Correction Splice Records Focus correction

AusrüstungWartung	Erklären
Parameter erkennen	Automatische Selbstprüfung von Elektrodenposition, Motor und anderen Systemparameter
Elektroden reinigen	Mehrere Hochstromentladungen zum Reinigen der Elektroden.
Ersetzen Sie die Elektrode	Nach dem Ersetzen der Elektrode wird die Entladungsposition automatisch ermittelt und die Elektrode durch mehrere Entladu stabilisiert
ARC - Korrektur	Führt einen Lichtbogenkorrekturvorgang durch und korrigiert automatisch den Entladestrom.
Lichterkennung	Automatische Kalibrierung von Rotlichtquellen
Splice Records	Spleißzeit abfragen, Verlust, Bild usw. schätzen.
Fokuskorrektur	Automatische Kalibrierung des Faserfokus auf dem Bildschirm.

1. ARC-Kalibrierung

Die Schritte des ARC-Kalibrierungsvorgangs sind wie folgt:

(1) Wählen Sie [ARC- Korrektur ] im Menü [Wartung].
(2) Legen Sie die abgeschnittene Faser in das Spleißgerät und schließ Sie die winddichte Abdeckung.
(3) Zum Ausführen die Starttaste drücken.
(4) Wenn auf der Anzeige „ARC-Strom ist zu groß“ oder „ARC-Strom klein“ erscheint, wiederholen Sie bitte die unter (2) und (3) beschriebe Vorgänge, bis die Meldung erscheint, dass die Entladungskalibrierung erfolgreich war.
(5) Erscheint die Meldung „Entladekalibrierung fehlgeschlagen“, starten Sie Schritt (1) erneut.

Vorschlag: Wenn der Typ der Fusionsspleißfaser geändert wird; wenn System aktualisiert wird; wenn sich Temperatur, Luftfeuchtigkeit und Luftdruck der Betriebsumgebung stark ändern; kontinuierliche Spleißfehle oder hoher Verlust auftreten; das Fusionsspleißgerät lange Zeit nicht verwendet wurde oder die Elektroden zu oft verwendet wurden; Führer nach der Reinigung oder dem Austausch der Elektrode eine ARC-Korrektur durch, da sonst die Spleißwirkung beeinträchtigt wird.

2. Elektrodenwartung

Elektrode reinigen

(1) Wählen Sie [ Elektroden reinigen ] im Menü [Wartung].
(2) Drücken Sie die Starttaste und die Maschine reinigt die Elektroder automatisch.

Hinweis: Berühren Sie die Spitze der Elektrode nicht mit harten Gegenständen, um eine Beschädigung der Elektrode und eine Beeinträchtigung des Spleißeffekts zu vermeiden.

Elektrode ersetzen

Die Elektrode nutzt sich durch Gebrauch ab. Bitte ersetzen Sie die Elektrode rechtzeitig, da sonst der Fusionseffekt der Glasfaser beeinträchtigt wird. Die Anzahl der Entladungen muss nach dem Ersetz der Elektroden zurückgesetzt werden. Berühren Sie beim Ersetzen nicht die Elektrodenspitze.

(1) Vor dem Austausch der Elektrode muss der Benutzer die Stromversorgung ausschalten.
(2) Die an der Elektrodenabdeckung befestigten Schrauben lösen und Elektrode entfernen.
(3) Setzen Sie die neue Elektrode in den Elektrodenschlitz ein, bringe die Elektrodenabdeckung an und ziehen Sie die Schrauben langsam fe

(4) Beobachten Sie, ob die Verbindungslinien der beiden Elektroden in horizontalen und in der vertikalen Ebene liegen. Wenn nicht, installiere Sie sie bitte erneut.

3. Selbsttest der Systemparameter

Es wird dringend empfohlen, dass das Fusionsspleißgerät nach einem System-Upgrade einen Selbsttest der Systemparameter durchführt; Elektroden austauschen oder verschieben; das Fusionsspleißgerät über eine lange Strecke transportiert wurde oder starken Vibrationen ausges war; dies beeinträchtigt die Spleißwirkung.

Der Selbsttest der Systemparameter erfolgt in folgenden Schritten:

(1) Reinigen Sie die V-Nut mit einem in Alkohol getauchten Wattestäb und reinigen Sie die vorbereitete Glasfaser.
(2) Wählen Sie [ Parameter erkennen ] im Menü [Wartung] und drück Sie die Menütaste, um die Schnittstelle zum Selbsttest der Systemparameter aufzurufen.
(3) Legen Sie die abgeschnittene Glasfaser in das Spleißgerät ein, schließen Sie die winddichte Abdeckung und drücken Sie die Starttaste um den Selbsttest der Systemparameter zu starten.
(4) Unter normalen Umständen dauert der Parameter-Selbsttest etwa 2 Minuten. Beachten Sie die Eingabeaufforderung auf dem LCD-Bildschirm. Wenn der Selbsttest fehlschlägt, korrigieren Sie den Vorgang entsprechend der Eingabeaufforderung und starten Sie den Systemparameter-Selbsttest neu (Schritt (2)).

4. Reinigung und Wartung der Spleißmaschine

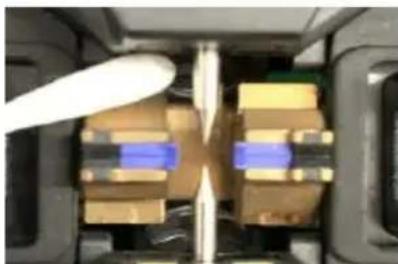

Reinigen der V-Nut

Wenn sich in der V-Nut Verunreinigungen befinden, weichen die Faser von ihrer normalen Position ab und die Ausrichtung wird dadurch beeinträchtigt, sodass der Spleißverlust ungewöhnlich hoch sein kann. Daher müssen Benutzer die V-Nut regelmäßig überprüfen und reinigen. Die Vorgehensweise ist wie folgt:

( 1)Öffnen Sie die Windschutzabdeckung.
(2) Reinigen Sie die Verunreinigungen in der V-Nut mit dem eingebah Staubgebläse.
(3) Reinigen Sie den Boden der V-Nut mit einem in Alkohol getauch Wattestäbchen.

Hinweis: Berühren Sie nicht die Spitzen der Elektroden. Reinigen Sie V-Nut vorsichtig und verwenden Sie keine harten Gegenstände (Klinger usw.), um die Nut zu reinigen, da sonst Schäden entstehen können, normalen Funktionen beeinträchtigen.

des Faserpressstifts

Staub auf den Faserpressen kann zu Problemen bei der Faserfixierung oder -haltung führen und die Spleißqualität direkt beeinträchtigen.

Benutzer sollten die Faserpressen regelmäßig überprüfen und reinigen.

1. Öffnen Sie die Windschutzabdeckung.

2.Reinigen Sie die Oberfläche der Presser mit ein feines, mit Alkohol getränktes Wattestäbchen, trocknen Sie den Drucker nach der Reinigur mit einem trockenen Wattestäbchen.

Reinigen des Heizgeräts

Auf dem Heizgerät lagern sich leicht Staub und Schmutz ab. Reiniger die Heizplatte daher regelmäßig mit einem trockenen Wattestäbchen.

(1) Rufen Sie im Menü [System] die Abfrageseite [Maschineninformation auf. Dort können Sie die Versionsnummer des aktuellen Fusionsspleißgeräts anzeigen (z. B. V1.0.0 / V1.0.0).

(2) Besorgen Sie sich die neueste Upgrade-Datei vom Hersteller des Fusionsspleißgeräts und vergleichen Sie, ob die aktuelle Version

konsistent ist. Wenn die Versionsnummer vollständig konsistent ist, ist erneutes Upgrade erforderlich.

(3) Schalten Sie das Fusionsspleißgerät ein, verbinden Sie den Compu und das Fusionsspleißgerät mit einem USB-Datenkabel. Auf dem Computer wird die Eingabeaufforderung für den U-Disk-Betrieb angezeig Kopieren Sie die Upgrade-Datei direkt in das Stammverzeichnis der U-Disk, fahren Sie sie herunter und starten Sie sie neu. (Hinweis: Fa Sie den Computer unbedingt herunter, nachdem die Datei kopiert wurde und ziehen Sie das USB-Datenkabel ab, da es sonst zu abnormalen Situationen kommt.)
(4) Nach dem Neustart des Fusionsspleißgeräts gehen Sie bitte gemäß den Eingabeaufforderungen vor. Drücken Sie den Menüpunkt, um [Systemeinstellungen] -> [Geräteinformationen] aufzurufen. Das Fusionsspleißgerät erkennt die Aktualisierungsdatei automatisch und führt automatisch ein Upgrade durch. Warten Sie, bis das Fusionsspleißgerät automatisch aktualisiert und neu gestartet wird. Das heißt, der gesamte Softwareaktualisierungsprozess ist abgeschlossen. Wenn eine abnormale Unterbrechung auftritt, wiederholen Sie die Schritte (2) (3) (4) erneut. Wenn Sie auf Probleme stoßen, die nicht gelöst werden können, wenn Sie sich bitte an den Kundendienst.

Others

Warnhinweise	Grund	Gegenmaßnahmen
Falsche Platzierung der linken Faser (LFPC)	(1) Die linke Faser wird gespalten zu kurz;(2) Der Teil der linken Fas setzen in die V-Nut ist gebrochen;(3) Die linke Faser wird nicht in das Zentrum von V -NutDie linke Antriebsausrüstung ist falsch angeschlossen	Im Falle von 1 oder 2, re -cleav Faser und machen sicher die gespaltene Länge ist angemessenIm Fall 3, ersetzen Sie die linke FaserWenn die Aufschlüsselung nicht n 1, 2 und 3 übereinstimmt, führen 【System kalibrieren】 durch.Wenn das Problem bleibt , bitte Kontaktieren Sie den Kundendiens Abteilung
Rechte Faser Platzierung ist falsch(RFPC)	(1) Die rechte Faser ist zu kurz gespalten;(2) Der Teil der rechten Fasetzen in die V-Nut ist gebrochen;(3) Die rechte Faser wird in die Mitte der V-Nut;Das rechte Antriebsgerät ist falsch angeschlossen	Lösungen finden Sie oben
Links und Rechts Faserplatzierung Sind falsch(LRFPC)	Das gleiche wie oben	Lösung siehe oben
Die linke Faser ist Unqualifiziert(LFNQ-Verlag)	(1) Die linke Faseroberfläche ist staubig;(2) Die linke Faser ist schl gespalten, z. B. Kerndefekt, Manteldefekt oder Faser Unvollständigkeit	Im Fall von 1 verwenden Sie All um die linke Faser zu reinigenIm Fall von 2,Remake Faser
Die rechte Faser i unqualifiziert(RFNQ)	(1) Die rechte Faseroberfläche ist staubig. (2) Die rechte Faser ist gespalten. schlecht, wie Kerndefekt ,Mantel , Defekt, Faser Unvollständigkeit	Lösung siehe oben
Linke und rechte Faser ist unqualifiziert(LRFNQ)	Das gleiche wie oben	Lösung siehe oben
Linke Faserkopffläche ist unqualifiziert(LFEANQ)	Winkel der linken Faserkopffläche überschreitet Grenzwert	Linke Faser erneut spalten.Wenn die Schnittqualität ist nach mehreren Versuchen immer noch schlecht, die Klinge ersetzen ( Achtung: in 【Menü】 -> 【Spleißmodus】->【Oberflächenwinkelschwelle】, Kopf Gesichtswinkelbegrenzung kann eingestellt werden)
Rechter Faserkopf Gesicht ist unqualifiziert (RFEANQ)	Rechter Faserkopf-Flächenwinkel überschreitet Grenzwert	Lösung siehe oben
Linke und rechte Faserkopffläche sind unqualifiziert	Der Winkel der linken und rechten Faserkopffläche überschreitet den Grenzwert	Lösung siehe oben
Unqualifizierte Faser Winkel	Die Winkelfehler der Lichtwellenleiter auf beiden Seiten im horizontal und vertikal Richtungen sind größer als die Schwellenwer festlegen.	Positionieren Sie die Glasfaserkab an beiden Seiten.
Geschätzter Verlust Menge ist zu viel	(1) Der Spleißverlust überschreitet den Grenzwert.(2) Das gewählte Programm nicht mit dem Fasertyp übereinstimmen	Reinigen Sie die V-Nut, führen S die【Lichtbogenkalibrierung】 erneut durch und spleißen Sie dann ern
Die Macht ist zu unzureichend	Aktuelle verbleibende Batterie weniger als 2 %	Zum Aufladen das Netzteil verwenden
Elektroden ersetzen	Elektroden-Lichtbogenaufzeichnungen überschreiten Sie die Grenze	Elektroden ersetzen (Betätigung【Elektroden ersetzen】, 【System kalibrieren】)
Lichtbogengeräuscheungewöhnlich	Elektroden sind falschplatziert	Installieren Sie die Elektrode unbedingt
Lichtbogenverzögerung oder Systemkonnte keinen Lichtbogen	(1) Die Elektroden sind faplatziert;(2)Die Elektrodenspitze ist verpackt von monox	(1) Die Elektrode unbedingt neu installieren.(2) Elektrodenspitze reinigen oder ersetzen Elektrode
Systemabstürzewenn Bogen	Elektroden sind falschplatziert	Installieren Sie die Elektroden unbedingt
Lichtbogenkalibrierung Versagen	UmfeldBeeinflusst den Lichtbogen stark	Wenn das System warnt, dass d Lichtbogenstrom zu groß ist,Spleißstrom verringern, führen Sie dann eine 【Lichtbogenkalibrierung】durch und umgekehrt.Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst
GlasfaserAusrichtungsfehler	(1) Mikroskopobjektiv, LED Lampe oder V-Nut ist staub(2) Stromversorgungssystem der Anlage ist fehlerhaft	Reinigen Sie das Mikroskopobjektiv LED-Lampe und V-Nut,Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst
Die Qualität der Glasfaserspleißverb indung ist schlecht	(1)Faser ist staubig;(2) Der ausgewählte Faser oder das falsche Fusionsspleißprogramm.(3) Die Umgebung beim Fusionsspleißen ändert sich stark.(4) Steuergeräte sind defekt	(1) Glasfaser neu herstellen, spleißen wieder;(2) Wählen Sie den richtigen Fasertyp und das richtige Fusionsspleißprogramm.(3) Führen Sie die【Lichtbogenkalibrierung】durch, um die entsprechende Lichtbogenintensität zu erhalten.(4) Bedienen Sie【System kalibrieren】
Die Tastatur hat keine Antwort	Systemabstürze	Schalten Sie das Gerät aus und starten Sie es neu.
Der Bildschirm hat keine helle oder verschwommene Farben	(1) Systemabstürze ;(2) Das Kabel des LCD-Monitors ist lose oder gebrochen	Schalten Sie das Gerät aus und starten Sie es neu. Wenn das Problem weiterhin besteht, wender Sie sich an den Kundendienst. Verkaufs- und Serviceabteilung
Auf beiden Seiten der Faser nach de Entladung ist das Spleißen nicht erfolgreich	Abnormale Entladeintensität oder Systemfehler	Bitte spleißen Sie weiter Wenn d Problem nach der Korrektur der Entladung immer noch nicht gelös werden kann , das n Herunterfahren und Neustarten
Glasfaser in der Prozess der Ausrichtung ist jenseits der Sicht nach außen	1. Glasfaser außen verlegt V-Nut;2. Das System läuft abnorma	1. Bitte positionieren Sie die Glasfaser neu und garantieren Sie der Mitte des V-Nut2. Der ausgewählte Spleißmodus ->【splicing betrieb mode】menü,Wechseln Sie in den „manuellen“ Modus, wählen Sie Betrieb über Glasfaser, die Der Bediener kann durch vier Richtungstaste bewegen Sie den entsprechende Seite des Glasfaser Motor zurück in die Mitte des Fe und dann tun selbstüberprüfendSystemparameter .

Kundendienstkarte

Name: Tele : ____ ____

Produkt-Seriennummer : Produktmodell :

Adresse:

Einkaufsbüro:

Beschreibung des Problems:

Notiz

Wir arbeiten ständig an Verbesserungen. Design und Spezifikationen können jederzeit ohne Vorankündigung geändert werden.

Alle Informationen in diesem Handbuch wurden sorgfältig auf ihre Richtigkeit geprüft und wir behalten uns das Recht vor, etwaige Tippfe oder Auslassungen zu erklären.

Rechtliche Hinweise

• Ohne ausdrückliche Genehmigung unseres Unternehmens ist es keiner Organisation oder Einzelperson gestattet, den Inhalt des Handbuchs vollständig oder teilweise zu extrahieren oder zu kopieren und in irgendeiner Form zu verbreiten.
• Dieses Handbuch beschreibt das Produkt und die Merkmale oder Funktionen seines Zubehörs werden durch Produktionschargen bestimmt. Daher kann das im Handbuch beschriebene Produkt oder sein Zubehör von dem abweichen, das Sie gekauft haben. Hersteller behält sich das Recht vor, das Handbuch bei Bedarf ohne vorherige Ankündigung zu ändern und übernimmt hierfür

keine Verantwortung.

◆ Hinweis: Um das Spleißgerät genauer und professioneller bedienen zu können, lesen Sie bitte die Bedienungsanleitung gründlich durch.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD. 1 ROKEVA

STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anal Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Main

UK

REP

YH CONSULTING LIMITED.

Technisch Support und E-Garantie-Zertifikat
