ALK-T3 - Verktyg för fiberfusion Vevor - Gratis bruksanvisning och manual

Märke	Vevor
Modell	ALK-T3
Produkttyp	Fusionsfiberoptisk skarvare
Mått (ca)	160 x 170 x 140 mm
Vikt	2,8 kg
Strömförsörjning	Litiumbatteri 10,9 V / 7800 mAh; AC-nätadapter 220 V; billaddare 12 V DC
Drifttid	Cirka 260 skarvningar + uppvärmningar per laddning
Laddningstid	3 timmar
Stödda fibertyper	SM, MM, DS, NZDS, UI, BUI, EDF (single-mode, multi-mode, etc.)
Fiberdiameter	Beläggning: 80-150 µm; Mantel: 100-1000 µm
Inriktningsläge	Kärna, beläggning, fin (valbart)
Genomsnittlig skarvförlust	0,03 dB (SM), 0,02 dB (MM), 0,05 dB (DS, NZDS)
Skarvtid	7 s (snabbläge) / 9 s (standardläge)
Display	5 tum färg LCD pekskärm
Förstoring	210x till 320x (zoom upp till 1100x efter skarvning)
Dragprovning	≥ 2 N (tillval)
Rörvärmning	Diametrar 2-6 mm; tid 10-23 s; temperatur upp till 260 °C
Minne	100 000 skarvposter, 10 000 bilder
Huvudfunktioner	Automatisk inriktning, bågkorrigering, automatisk uppvärmning, automatisk start, bildspar
Rekommenderat underhåll	Rengöring av V-spår, linser, pressare; byte av elektroder efter 5000 urladdningar
Säkerhet	Högspänning inuti; demontera inte; använd originaltillbehör; undvik vätskor och damm
Reservdelar tillgängliga	Elektroder, batteri, nätadapter, billaddare, fiberkapare
Reparerbarhet	Användarbyte av elektroder; professionellt underhåll rekommenderas
Överensstämmelse	FCC Part 15, EU-direktiv 2012/19/EU (WEEE)
Garanti	Elektroniskt garantibevis på www.vevor.com/support

Vanliga frågor - ALK-T3 Vevor

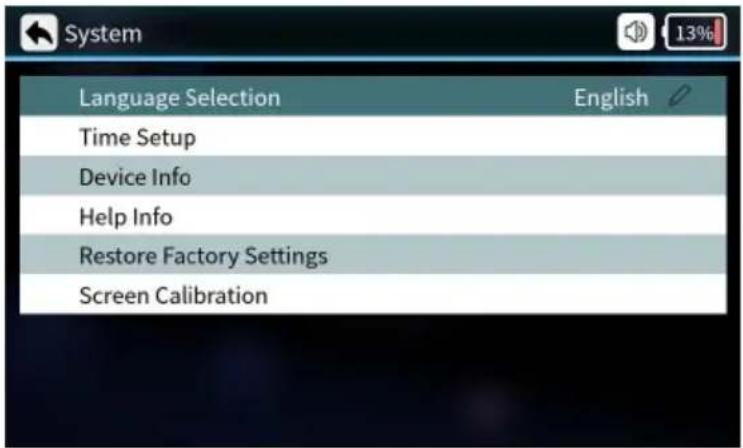

Hur byter man gränssnittsspråk?

Gå till menyn System och sedan Språkval. Välj bland engelska, franska, tyska, italienska, portugisiska, spanska.

Hur utför man en bågkorrigering?

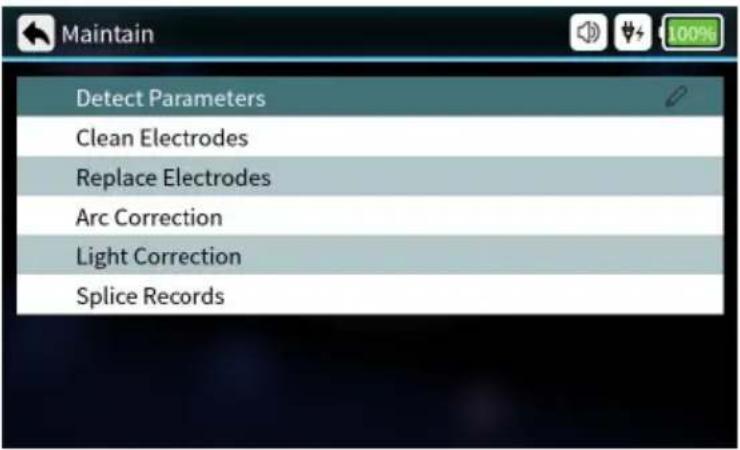

Gå till Underhåll > Bågkorrigering. Placera en korrekt kapad fiber i hållarna, stäng locket och följ instruktionerna på skärmen. Upprepa vid behov tills 'Lyckades' visas.

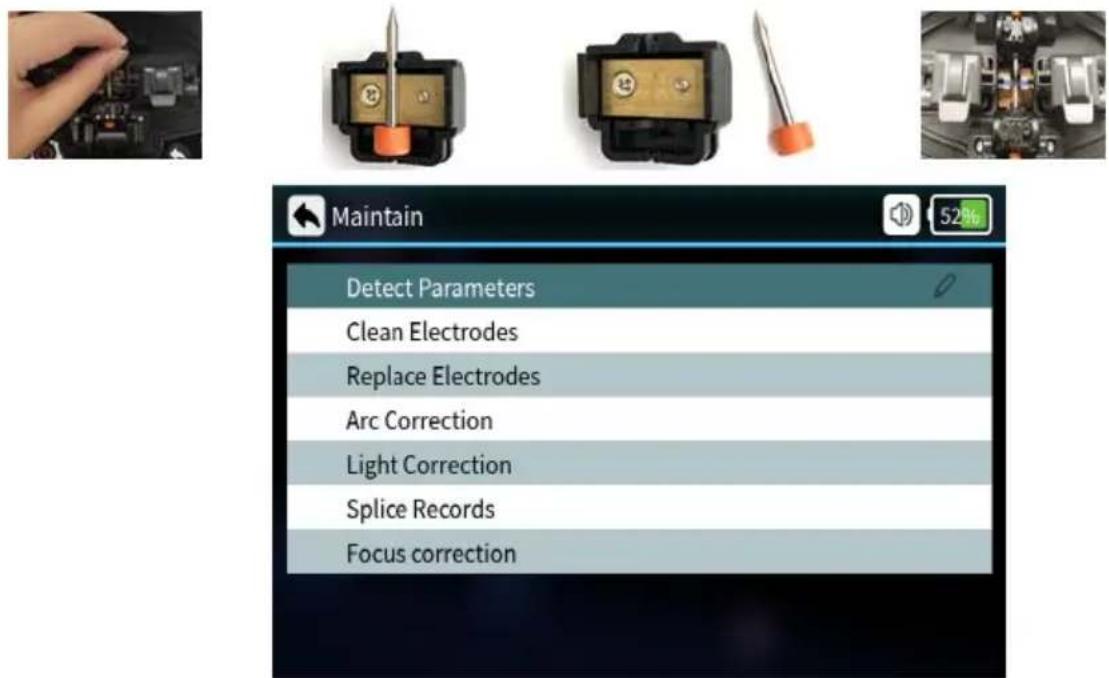

När och hur byter man elektroder?

Byt elektroder efter 5000 urladdningar eller om skarvkvaliteten försämras. Stäng av maskinen, skruva av elektrodlocket, ta bort de gamla, sätt i de nya med rätt inriktning. Gå sedan till Underhåll > Byt elektroder, utför sedan en parameterdetektering och en bågkorrigering.

Hur rengör man V-spåret?

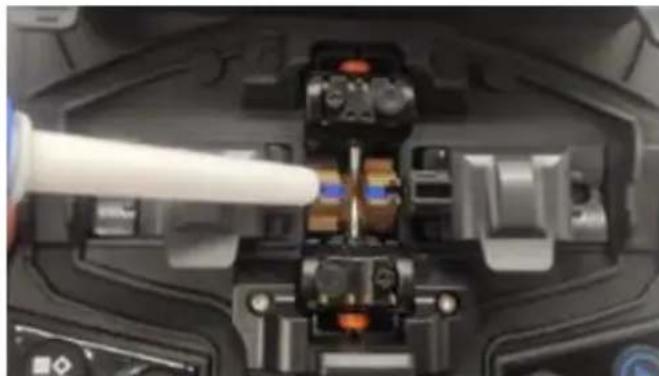

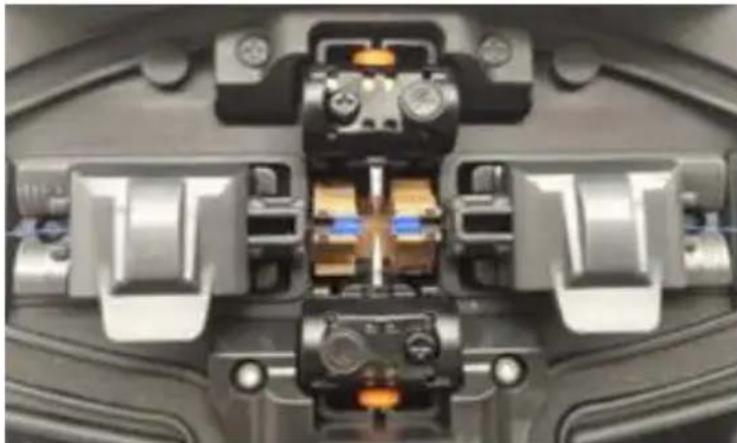

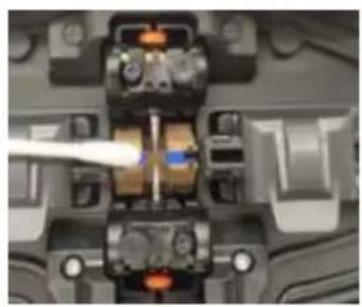

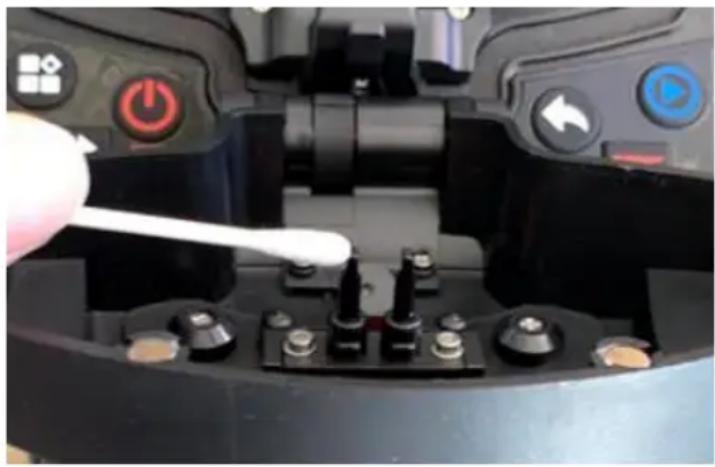

Öppna vindskyddslocket. Använd en dammsugare för att ta bort skräp, rengör sedan försiktigt botten med en alkoholindränkt bomullspinne. Rör inte elektrodspetsarna.

Vilka fibertyper är kompatibla?

Apparaten stöder fibrer SM (single-mode), MM (multi-mode), DS (dispersion-shifted), NZDS (non-zero), och andra som EDF. Beläggningsdiameter från 80 till 150 µm, mantel från 100 till 1000 µm.

Hur tolkar man den visade skarvförlusten?

Den uppskattade förlusten visas efter varje skarvning. En typisk förlust är 0,03 dB för SM, 0,02 dB för MM. Om förlusten är hög, kontrollera fiberns renhet, spåren och utför en bågkorrigering.

Vad gör man om inriktningen misslyckas med ett felmeddelande?

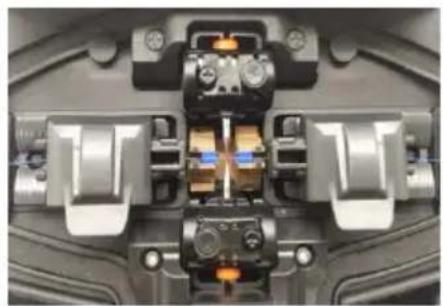

Kontrollera att fibern är korrekt placerad i V-spåret och att den kapade änden är inom elektrodzonen. Kapa om fibern vid behov. Rengör linsen och spåret. Om problemet kvarstår, utför en systemparameterdetektering.

Hur laddar man batteriet?

Använd medföljande nätadapter (220 V AC) eller billaddare (12 V). Anslut till maskinens avsedda uttag. Laddningstiden är cirka 3 timmar. Litiumbatteriet på 7800 mAh ger cirka 260 skarvningar med uppvärmning.

Vilka viktiga säkerhetsåtgärder finns?

Rör aldrig elektroderna under drift (högspänning). Demontera inte maskinen. Använd endast originaltillbehör. Undvik fukt, vätskor och explosiva miljöer. Koppla bort strömmen vid avvikelser.

Hur återställer man fabriksinställningarna?

Gå till System > Återställ fabriksinställningar. Bekräfta operationen. Detta raderar alla anpassade inställningar.

BRUKSANVISNING ALK-T3 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

OPTISK FIBER FUSIONSSKARVNING MODELL: ALK-T3

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att verifiera försiktigt

när du gör en beställning hos oss om du faktiskt gör det Sparande Halv i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

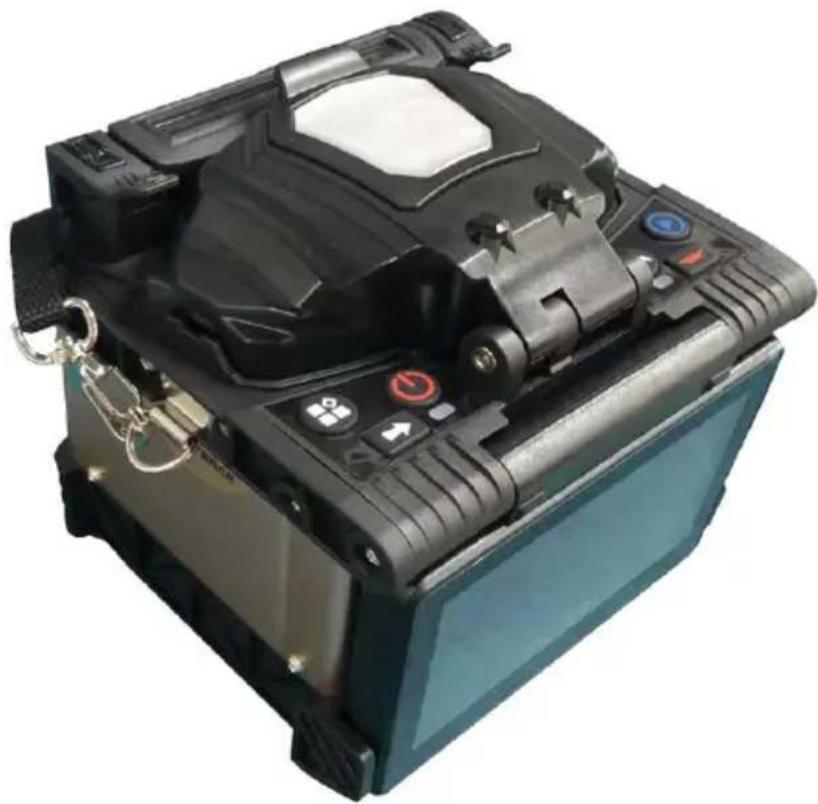

OPTISK FIBER FUSIONSSKARVNING

MODELL: ALK-T3

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av användarmanualen. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik- eller mjukvaruuppdateringar på vår produkt.

VIKTIGA SÄKERHETSFÖRESKRIFTER

Varning:

Vänligen följ noggrant säkerhetsanvisningarna i handboken vid tillämpning av den optiska fiberfusionsskarven (hädanefter

kallad skarv). Okunskap eller våld mot reglerna eller meddelanden som betonas i manualen kan orsaka elektriska stötar, brandkatastrofer eller skador på användare. Tillverkaren tar inget ansvar för olyckor orsakade av felaktig användning.

1. Inspänningen för denna maskinmodell är bestämd; använd inte spänningen utanför räckvidden. Använd rätt AC- och DC-strömförsörjning.
2. När fusionssplicern stöter på följande fel, ta omedelbart bort nätkabeln från strömförsörjningen och stäng av fusionssplicern, annars kommer de att leda till att den inte kan repareras och till och med orsaka personskada, dödsfall och brand.

★ Rök, lukt, buller eller värmeavvikelse

★ Trasiga eller skadade maskiner

★ Vätska eller främmande föremål kommer in i maskinens inre

1. Denna modell av fusionssplicer har inte behov av att underhålla interna komponenter. Demontering av fusionssplicer och kraftmoduler är förbjuden. Alla misstag i underhållet kommer att leda till att maskinen inte kan repareras, även orsaka kroppsskada.
2. Maskinen har strikta begränsningar för den strömförsörjningsmodul som används.
3. Fusionssplicern är förbjuden att användas i miljön med brandfarlig vätska eller brandfarlig gas; annars kommer det att leda till brand, explosion och andra allvarliga konsekvenser.

• Friskrivningsklausul

Företaget tar inget ansvar för alla skador som orsakats av användning av icke originalbatteri.

- För att undvika eventuell felaktig användning eller osäkerhet måste giltigt jordat trehålsuttag användas när AC/DC-adaptern har tillgång till

220V 50HZ-ström.

KORREKT AVFALLSHANTERING

Denna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EC. Symbolen som visar en soptunna med ett kryss anger att produkten kräver separat sophämtning i EU. Detta gäller för produkten och alla tillbehör märkta med denna symbol. Produkter märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

AVFALLSHANTERING AV BATTERIER

För att minimera risker för hälsa och miljö vid slutet av produktens livslängd, kräver lagar som handlar om avfall från elektrisk och elektronisk utrustning (WEEE) och direktivet om avfallsbatterier att du kasserar denna produkt på en lämplig insamlingsanläggning dit den kommer att skickas in för att ta bort batterierna och för lämplig återvinning. Kontakta dina lokala myndigheter för mer information om återvinning och säker kassering av dessa i ditt område.

FCC-INFORMATION

FÖRSIKTIGHET: Ändringar eller modifieringar som inte uttryckligen godkänts av den part som ansvarar för efterlevnaden kan upphäva användarens behörighet att använda utrustningen!

Denna enhet uppfyller del 15 av FCC-reglerna. Driften är föremål för följande två villkor:

1) Denna produkt kan orsaka skadliga störningar. 2) Denna produkt måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka oönskad funktion.

VARNING: Ändringar eller modifieringar av denna produkt som inte uttryckligen godkänts av parten som är ansvarig för efterlevnad kan ogiltigförklara användarens behörighet att använda produkten.

Obs: Denna produkt har testats och befunnits överensstämma med gränserna för en digital enhet av klass B i enlighet med del 15 av FCC-reglerna. Dessa gränser är utformade för att ge rimligt skydd mot

skadliga störningar i en bostadsinstallation.

Denna produkt genererar, använder och kan utstråla radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock ingen garanti för att störningar inte kommer att inträffa i en viss installation. Om denna produkt orsakar skadliga störningar på radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och sätta på produkten, uppmanas användaren att försöka korrigera störningen med en eller flera av följande åtgärder.

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan produkten och mottagaren.
• Anslut produkten till ett uttag på en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio/TV-tekniker för hjälp.

1. Arbetsmiljö

1.1 Varningar för användning/förvaring av skarvar:

● Arbetstemperatur: -10 °C till +45 °C - Temperaturbegränsning: -20 °C till +55 °C ● Arbetsfuktighet: ≤95 % RH (ingen kondens) ● Maximal vindhastighet: 15 m/s - Förvaringsförhållanden: -10 °C till +45 °C (med batteri, i kondens) -20 °C till +60 °C (inget batteri, ingen kondens)

Använd inte skarven i miljöer som är sårbara för brand eller explosion i händelse av brandkatastrofer eller explosion.

Använd eller förvara inte skarvaren i miljöer med hög temperatur eller luftfuktighet i händelse av skador på maskinen. När skarvmaskinen flyttas från lågtemperaturmiljö till miljö med högre temperatur, vidta eventuella uppvärmningsåtgärder för att eliminera kondens.

Vidta lämpliga dammbeständighetsåtgärder när du använder maskinen i dammiga miljöer för att förhindra att mycket damm kommer in i maskinen och orsakar fel på enheten.

2. Strömförsörjning

Använd de matchande tillbehören till skarvmaskinen och använd inte någon nätadapter, batteri eller nätsladd som inte specificeras i bruksanvisningen.

Använd inte skarvmaskinen under spänningar som inte är specificerade för modellen i händelse av brandkatastrofer eller elektriska stötar. Den skräddarsydda billaddarens nätsladd är endast tillgänglig för 12V strömförsörjning av bensinbilar. Användare ska under inga omständigheter använda den på dieselbilar med 24V strömförsörjning.

3. Batteri

Följ instruktionerna strikt när du använder batteriet. Felaktig användning av batteriet kan orsaka att batteriet värms upp, brister, exploderar, orsakar brandkatastrof eller skador på användare.

Ladda inte batteriet med metoder som inte anges i manualen.

Kasta inte batteriet i eld.

Vänd inte om de positiva och negativa polerna.

Utsätt inte det urladdningsbara batteriet i solsken eller i miljöer med hög temperatur eller i eld.

Kasta eller slå inte på batteriet.

Om batterielektrolyten läcker ut, hantera den försiktigt. Om användarens hud eller ögon är förorenade av elektrolyt av misstag, tvätta dem noggrant och sök omedelbart medicinsk hjälp. Samtidigt, vänligen informera eftermarknadsavdelningen för att hantera batteriet.

4. Andra försiktighetsåtgärder

Förhindra att vätska eller metallmaterial kommer in i produktens inre struktur, annars kan eventuell brand, elektrisk stöt eller produktfel uppstå. När vatten eller metallmaterial kommer in i produkten, sluta använda,

strömförsörjningen, stäng av utrustningen och kontakta underhållsserviceavdelningen.

Rör inte vid elektroderna när utrustningen fungerar ifall du skadas av högspänningen. Koppla av strömförsörjningen och stäng av utrustningen innan du byter elektroder.

Ta inte isär eller demolera skarvaren, dess batteri eller dess adapter i händelse av överhettning, sprängning eller brandkatastrof orsakade.

Förutom de komponenter som tillåts ändras i denna manual, försök inte riva några delar av skarvmaskinen. Underhåll eller reparation av utrustningen måste utföras av professionella tekniker från vårt företag, felaktig användning kan orsaka brand eller elektriska stötar.

Rör inte krympslangen under uppvärmningsprocessen eller när den precis är klar, eftersom krympslangen är mycket varm och kan orsaka skållning.

Rör inte skarven, nätsladden eller nätkontakten med våta händer i händelse av elektriska stötar.

Rengör inte mikroskoplinsen, V-spåret, skärmen etc med några kemiska material förutom alkohol. Annars kan det orsaka oskärpa eller fläckar på skärmen, eller till och med orsaka korrosion eller skada på utrustningen.

Förhindra att utrustningen skakar kraftigt eller kraschar, annars kan utrustningen skadas. Vänligen transportera eller förvara skarven i en dedikerad bärlåda.

Vänligen utför hela maskinens underhåll en gång om året för att bibehålla skarvmaskinens prestanda.

Produktionsintroduktion

Optisk fiberskarven används huvudsakligen för underhåll av optiska fiberkablar och relaterade operationer. Därför kallas den också för fiberkabelskarven. Det är en enhet som använder en högprecisionsframdrivningsstruktur för att trycka två fibrer närmare varandra och som använder en ljusbåge för att smälta samman två optiska fibrer vid deras ändytor, för att bilda en enda lång fiber.

Fusionsskarvar för optiska fibrer används huvudsakligen av: Telekomoperatörer, ISP, nätverksprojektentreprenörer, laboratorier. Och de används i: underhåll av fiberkabelnätverk, telekomprojekt, nya reparationer, optiska experiment, tillverkning och testning av optiska enheter, akademisk forskning på högskolor.

1. Introduktion av funktionsknappar

1. Beskrivning av produktstruktur

Utseende		Namn	Fungera
		Värmare	För uppvärmningsprocess av krymprör efter skarvning.

Sätt på/ta av batteriet

3. Grundläggande parametrar

• Tillämpliga optiska fibrer: SM, MM, DS, NZDS, UI, BUI, EDF, etc.
• Tillämplig kärntyp: Enkel kärna
• Motor: 4 motorer
• Tillämplig fiberdiameter: Beklädnadsdiameter 80-150 µm, Beläggningsdiameter 100-1000 µm

Skarvningsläge

● Förbutik: 1-8 grupper. Anpassa: 982 grupper - Inspelning av splitsningsresultat: 100 000-gruppssplitsningsposter och 10 000 bildlagring - Skarvningshastighet: 9 sek (standardläge), 7 sek (snabbläge) - Uppriktning: Inriktning av klädd till klädsel

Skarvningsförlust

• Genomsnittlig splitsningsförlust: 0,03 dB (SM), 0,02 dB (MM), 0,05 dB (DS), 0,05 dB (NZDS) ● Returförlust: ≥ 60 dB
• Skarvningsförlustuppskattning: existerar

Strömförsörjning

- Batteri: 10,9 V litiumbatteri, vanligen skarvning och uppvärmning 260 gånger, laddningstid 3 timmar, 500 gånger laddningsbart, 7800 mAh litiumbatteri

Driftsvillkor

• Driftmiljö: Höjd 0–5000 m, relativ luftfuktighet 0–95 % (ingen kondens), temperatur -20 °C till 55 °C, maximal vindhastighet 15 m/s
• Förvaringsförhållanden: Relativ luftfuktighet 0–95 % (ingen kondensation), temperatur -40 °C till 80 °C
• Korrosivitetsbeständighet: Huvudenheten, komponenterna och ingående materialen uppfyller kraven i GB/T 2423.54-2005 korrosion och är inte känsliga för korrosiviteten av vätskeföroreningar.

Värmekrympslang

• Tillämplig diameter: 2 mm, 3 mm, 4 mm, 6 mm
• Tillämplig längd: 60 mm, 50 mm, 45 mm, 40 mm, 25 mm, 20 mm
• Uppvärmningstid: 2 mm rör (10–15 s justerbart), 4 mm rör (14–19 s justerbart), 6 mm rör (17–23 s justerbart)
• Uppvärmningstemperatur: 10–260 °C (anpassad)
• Automatisk uppvärmning: Automatisk fiberigenkänning och uppvärmning efter täckning

Andra parametrar

• Spänningstest: ≥ 2 N (valfritt)
• Skärm: 5 tum TFT HD LCD-skärm i äkta färg, stöder val av språk, pekskärm
• Förstoring: X/Y:210 gånger, X/Y:320 gånger. Resultatet kan dubbelklickas för att förstora 1100 gånger efter att sammansmältningen är klar.
• USB-port: USB 2.0 ● Belysning: LED dubbelt vitt ljus
• IOT-funktion: Tillval
• Lösenordshanteringsfunktion: Valfritt

4. Inledande gränssnitt

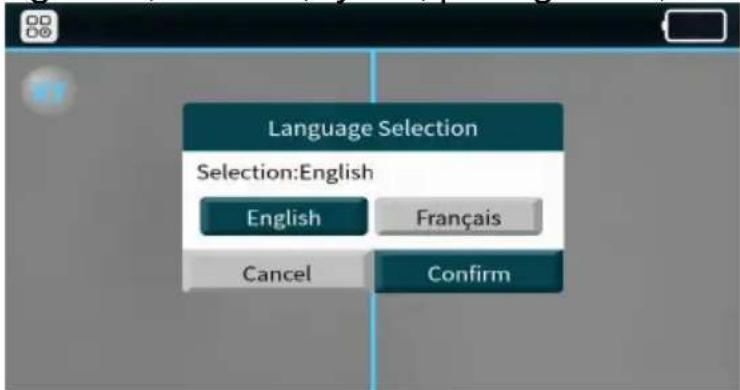

- Språkval (engelska, franska, tyska, portugisiska, italienska, spanska)

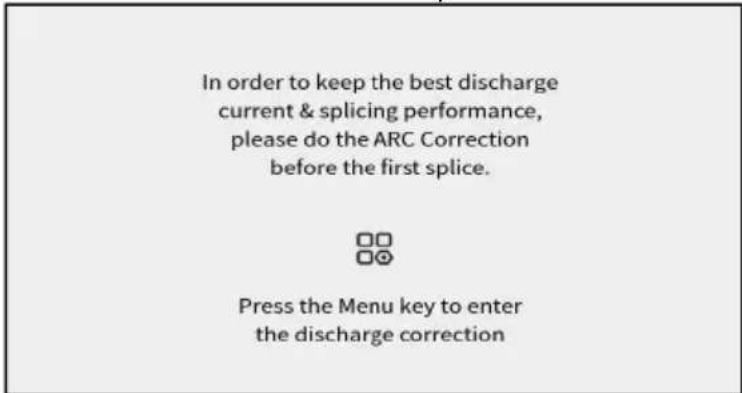

◆ Första gången ARC-korrigering (ARC-korrigering kan förbättra skarvningsprestanda och stabilitet)

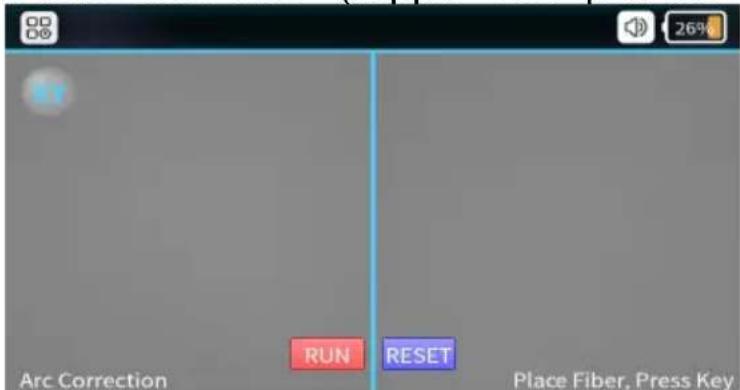

◆ ARC-korrigeringsgränssnitt (klippa och placera fibern på rätt sätt)

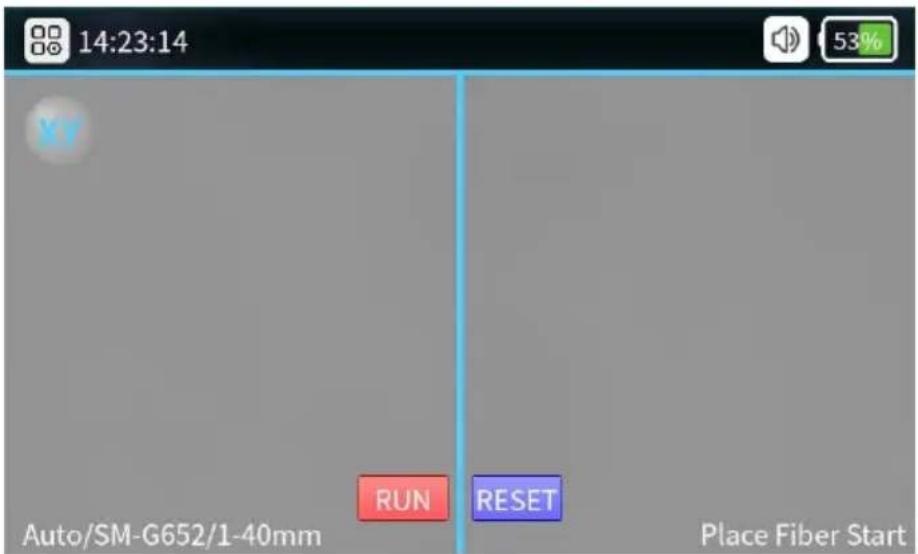

◆ ARC-korrigering lyckades (När "framgång" visas på skärmen, är ARC-korrigeringsprocessen klar, använd sedan knappen [Rest] för att avsluta läget.)

5. Beskrivning av UI

Tidsvisning

Huvudmenyknappar

Strömstatus

Synfält

Växlingsknapp.

Splicing

Mode/Splicing

Programme

Name/Heating

Programme

Name

Tip

Run

Reset

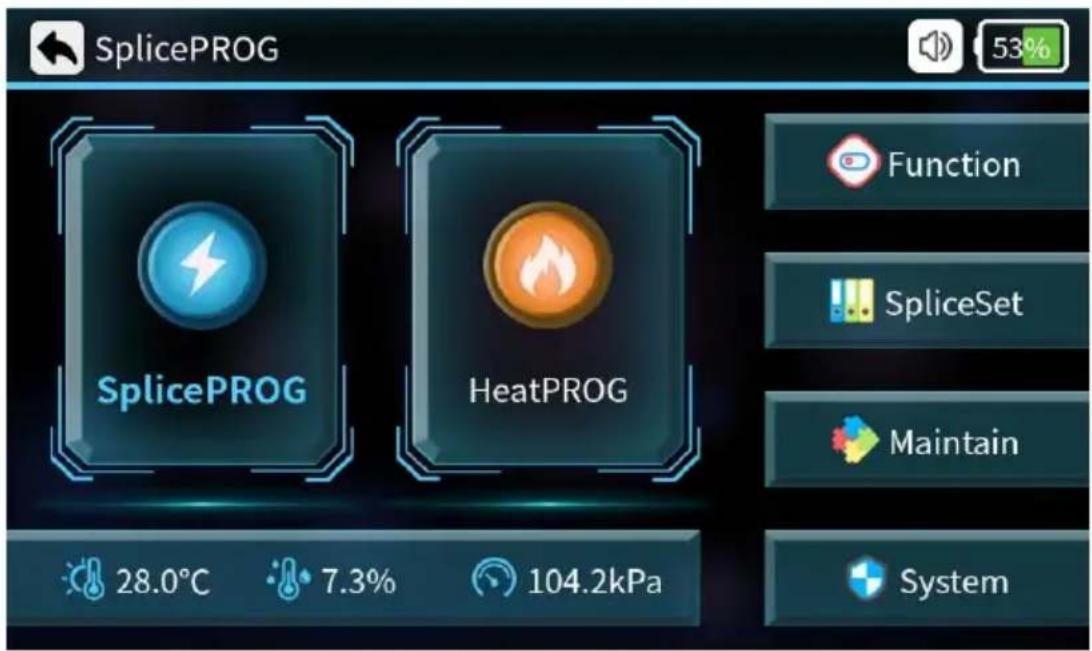

1. Funktion Introduktion av Splicern

Parametrar	Instruktioner
Spänningstest	När den är på, kommer spänningstestet att utför automatiskt efter skarvning.
Automatisk uppvärmning	Sätt i den optiska fibern, täck efter automatisk uppvärmning.
Autostart	När den är på skarvar den automatiskt när lock stängs.
Spara skarvbild automatiskt	När den är på sparas skarvbild automatiskt.
Force Heat	När den är på , har ingen fiberoptik upptäckts, på värmeknappen värmer också upp det.
Tvinga skarvning	När den är på kan användaren trycka på startkr för att tvinga fusionsskarvningen att fortsätta, när fusionsskarvningsprocessen upptäcker ett vinkelfel eller fiberfel.
Skärmrotation	Skärmgränssnittet roterat 180°
Snabbt skarvläge	Kan sättas på eller av, smälttiden reduceras när snabbläget är på.
Operation Beep	Ljudsignaler kan ställas in för att vara på eller

3. Splitsa Uppsättning

Splice Operate Mode	Auto
Arc Cleaning Time	120 ms
Surface Angle Threshold	1.5°
Fiber Angle Threshold	0.8°
Align Offset Threshold	0.4 um
Fiber Alignment Mode	Core
Fiber Pass Mode	Medium
Reset Waiting Time	10 s

Parametrar	Beskrivning
Splitsdriftläge	Automatiskt läge, halvautomatiskt läge, manue läge tillval.
Bågsrengöringstid	Ren urladdning avser rengöring av fint damn vidhäftar ytan av en optisk fiber genom att fibern före fusionsskarvning.
Ytvinkeltröskel	Gränsvärde för fiberändytans vinkel.
Fibervinkeltröskel	Vinkelgräns efter uppriktning av vänster och fiber.
Justera offset tröskelvärde	Gräns för centrumavvikelse efter uppriktning avänster och höger fiber.
Fiberjusteringsläge	Kärninriktning, beklädnadsinriktning och finjustering kan ställas in.
Fiberpassläge	Låg, medel och hög standard kan ställas.
Återställ väntetiden	När dragprovet slås på, väntetid för motoråterställning efter att det vindtäta locket öppnats.

4. Redigera skarvprogram

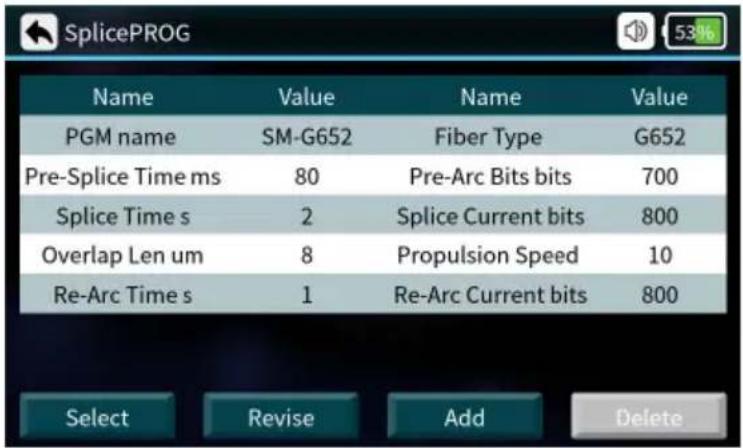

Redigera skarvprogram
Skarva PN	Namn på skarvprogram
Förskarvningstid	Förskarvstid kan ställas in från: 0-500 (
Splitstid	Skarvtiden kan ställas in från:0-5 (s)
Överlappa Len	Overlapp Len kan ställas in från:0-50 (ur
Re-Arc Time	Re-Arc Time kan ställas in från:0-5 (s)
Typ av fiber	Typer av fiber
Pre-Arc Bits	Pre-Arc Bits kan ställas in från:0-4000 (b)
Skarva strömbitar	Splitsström kan ställas in från:0-4000 (bita)
Framdrivningshastighet	Framdrivningshastigheten kan ställas in från:0-50 (um/s)
Re-Arc Current Bits	Re-Arc Current kan ställas in från:0-4000 (bits)

5. Ärm Uppsättning

Parametrar	Beskrivning

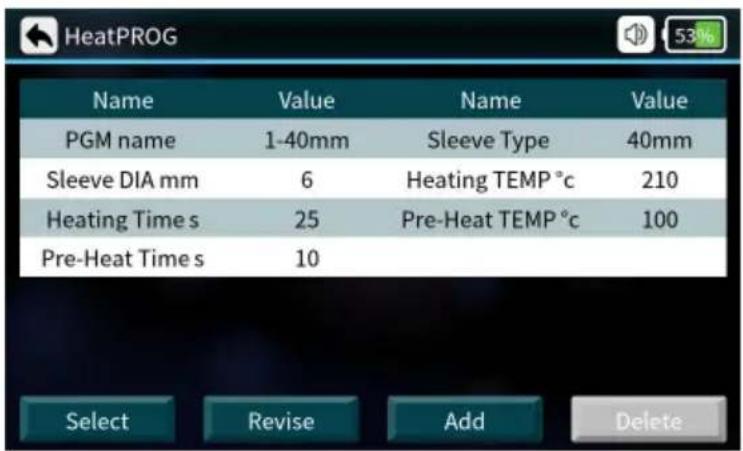

Värme PN	Det finns många värmeprogram för olika krym förlagrade i systemet, även många självinställningsprogram erbjuds användarna.
Sleeve DIA	2mm,3mm,4mm,6mm
Uppvärmningstid	Värmekrympuppvärmningstid
Förvärmningstid	Förvärmningstid
Typ av ärm	10 mm-60 mm normalt rör, FC, SC
Uppvärmning Temp	Temperaturgränsen för uppvärmningsprocessen
Förvärmning Temp	Temperaturgränsen för förvärmningsprocessen

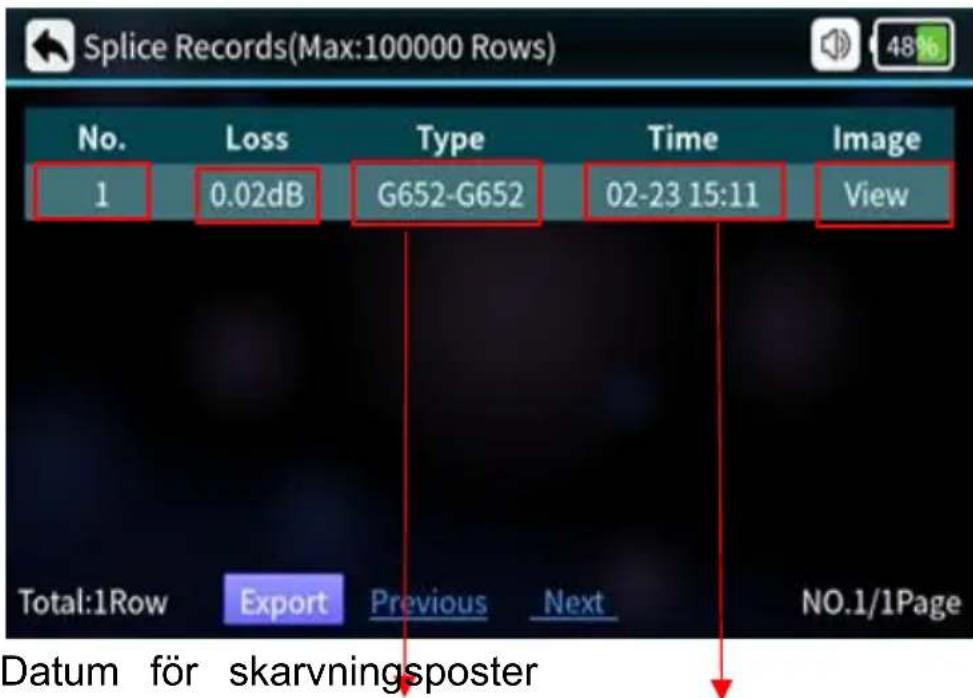

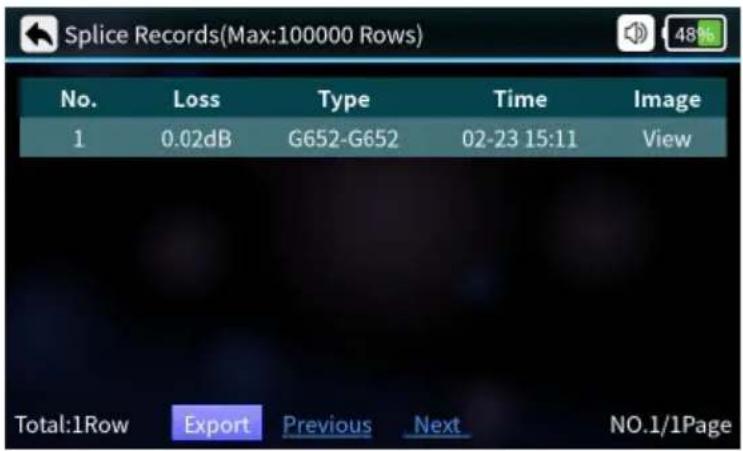

6. Splice Records

Parametrar	Beskrivning
Inga.	Sortering efter Splitstid
Förlust	Förlust efter skarvning
Typ	Typer av fiber för skarvning
Tid	Splitstid
Bild	Synlig bild av den färdiga skarven

7. Upprätthålla

Parametrar	Beskrivning
Detektera parameter s	Automatiskt självtest av elektrodposition, motor andra systemparametrar.
Rengör elektroder	Flera högströmsurladdningar för att rengöra elektroderna.
Byt ut elektroder	Efter byte av elektroden bestäms urladdningspositionen automatiskt och elektroden stabiliseras av flera urladdningar.
Arc Correction	Utför bågkorrektion och korrigerar automatiskt urladdningsströmmen.
Ljuskorrigering	Automatisk korrigering av röd ljuskälla.
Splice Records	Fråga skarvtid, utvärdera förlust, bild, etc.

8. System

Parametrar	Beskrivning
Språkval	engelska, franska, tyska , italienska, portugisi spanska
Tidsinställning	Ställa in tidsinställningen
Enhetsinformation	Aktuell enhetsrelaterad information
Hjälpinfo	bruksanvisning
Återställ fabriksinställning	Inställningarna återställs till fabriksinställningarn
Skärmkalibrering	Kalibrering pekskärm

Observationsgränssnitt för optisk fiber: Tryck kort på strömbrytaren, så kommer indikatorn på manöverpanelen att bli röd och summern kommer att ljuda som "Di Di". Alla motorer kommer att återgå till sina ursprungspositioner och fiberobservationsgränssnittet visar.

2. Förberedelse före skarvning

Efter stripping av den optiska fibern, använd dammfri pappersdoppning med 99 % ren alkohol för att rengöra beläggningsskiktet i en cirkulär riktning. Utgå från gränsytan mellan beläggningen och den blotta fibern, rotera papperet i riktning mot den blotta fibern i en cirkulär riktning och avlägsna skräp från beläggningsskikten.

3. Fiberskärning

(1) Placera spetsen av fibern 13 - 13,5 mm ovanför skårans ovansida. (2) Håll reglaget på utsidan. Täck sedan över tryckdynan. (3) Tryck på reglaget och avsluta skärningen. (4) Öppna fiberhållaren och öppna upp tryckdynan, ta fibern och håll

borta från andra föremål ifall den kan bli förorenad.

Observera: När det finns en dålig skäryta, justera bladets yta på fiberklyven. Dessutom skulle vi vilja föreslå att du använder specificerade fiberklyver utrustade med våra maskiner.

4. Fiberplacering

• Öppna det vindtäta locket och kontrollera om V-spåret är rent. Om använd luftblåsning eller blad för att rengöra V-spåret.
• Lägg de skurna fibrerna i V-spåret på skarvmodulerna och se till att fibrerna är rätt i V-spåret.
• Kontrollera om ändytorna på fibrerna är i positionen mellan elektrodspetsarna och V-spåren. Och se till att de är nära elektrodspetsarna. Eller så ska fibrerna bytas ut.
• Stäng det vindtäta locket försiktigt och börja skarva

5. Kontrollera skarvningsresultatet

Antal skarvningsposter

Utvärdering av fusionsförlust. Visa fusionsbild.

6. Autojustering och ändytekorrigering

För att säkerställa skarvningskvaliteten använder produkten bildbehandlingssystem för att observera fibrerna. Men under vissa förhållanden kanske systemet inte kan upptäcka skarvningsfelen. Därför behöver vi fortfarande inspektera skarvningsprocessen med ögonen genom bildskärmen för att få bättre skarvningskvalitet.

Stäng vindskyddet eller tryck på startknappen. Den optiska fibern går in i automatiskt justeringsläge och de vänstra och högra optiska fibrerna börjar göra fasrörelser. Systemet kommer att kontrollera ändytorna efter rengöringsutloppet. Om ändytorna inte är kvalificerade startar inte skarvningen och ett felmeddelande visas på skärmen. Om de skurna ytorna är kvalificerade fortsätter inriktningsprocessen. Efter justeringen visas fibrernas ändvinklar på båda sidor på skärmen. Om de detekterade vinklarna överskrider den begränsade vinkeln visas ett felmeddelande på skärmen. Fibrerna måste skäras om.

Om följande bilder visas eller information noteras i justeringsprocessen kommer systemet att återställa motorerna. Användaren kan också trycka på återställningsknappen för att återställa motorerna och försöka skära eller

lägga fibrerna igen.

7. Lösningar på onormala inriktningsproblem

Visade bilder (X/Y-axel)	Varsel	Möjliga orsaker	Lösningar
	Fiber på höger sida är felaktigt placerad	Fiber på höger sid är inte placerad i V-spåret eller så å den för kort	Placera om fibern, Klipp om fiberr
	Fiber på vänster sida är felaktigt placerad	Fiber på vänster sida är inte placer i V-spåret eller så den för kort	Placera om fibern, Klipp om fiberr
	Inriktningsfel	Fiber på höger/vänster sida läggs inte i V-spår	Placera om fibern, Klipp om fiberr
	Vänligen flytta fibern	Vänster/höger sida skär för kort	Placera om fibern, skär av fibern igen
	Vänligen flytta fibern	Fibrerna på vänster/höger sida är för långa	Placera om fibern, skär av fibern igen
	Fibrer är inte kvalificerade	Damm eller smuts på fibrer	Rengör och placera om fibrerna
	Vinklar på fiberändytorna är inte kvalificerade	Problem med fiberskärningsprocessen	Klipp om fibern

Efter fiberinriktning kommer systemet automatiskt att ladda ur och skarva. Om inställningen är inställd på halvautomatisk skarvning visas meddelandet "Alignment complete" på skärmen. Sedan kan användaren trycka på startknappen för att skarva eller trycka på återställningsknappen för att återställa motorerna.

Underhåll

1. ARC-korrigering

När den yttre miljön plötsligt förändras eller i följande situationer kan ARC-korrigering behövas för att justera strömintensiteten för att säkerställa låg förlust och hög stabilitet vid skarvning.

• Temperatur-, luftfuktighets- eller lufttrycksförändringar
• Åldrande eller förorening av elektroder
• Kontinuerliga skarvfel eller hög skarvförlust ● Maskinen har varit inaktiv under lång tid
• Överanvända elektroder
• Elektroderna är nyligen rengjorda eller utbytta Urladdningskorrigeringsmetod:

② Lägg avskurna fibrer på fiberhållarna och stäng det vindtäta locket.

③ Om det finns "Stor ström" eller "Liten ström" upprepar du operation för ②③ tills det visar att korrigeringen är framgångsrik.

Observera :

Skärvinklarna under utloppskorrigeringsläge är separat inställda, det är inte relativt med det under skarvningslägen.

Urladdningskorrigering behöver vanligtvis upprepas ett par gånger. Vänligen agera med tålamod.

2. Upptäck systemparametrar

Den erbjudna självtestfunktionen kan testa och inspektera systemet utifrån flera viktiga parametrar.

Vi insisterar på att föreslå användare att göra självtest av parametrar skarvning . kvalitet kan påverkas :

■ Efter systemuppdatering ■ Efter byte/flyttning av elektroder ■ Efter att ha uthärdat långväga transporter eller kraftig stöt ■ Efter kontinuerliga skarvningsfel eller skarvningsförluster är onormalt hög ■ När det sker kontinuerlig överjustering i anpassningsprocessen

Verksamheten är som följer :

① Rengör V-spåret och pressarna med en bomullstuss doppad med alkohol.

③ Lägg i fibrer och stäng locket självtestet kommer att vara på. Nor fortsätter testet i 2 minuter. Vänligen observera meddelandet på LCD-skärmen, om testet misslyckas, följ instruktionerna på skärmen och återaktivera systemdetektering (steg ①).

Städning är det viktigaste steget. Rengör specificerade delar innan ytterligare åtgärder.

3. Byte av elektroder

Elektroderna kommer att skadas på grund av lång tids användning. Byt elektroderna efter 5 000 gångers urladdningar, annars kommer skarvningskvaliteten att påverkas och högre förlust samt lägre stabilitet hos skarvade fibrer kommer att orsakas. Systemet kommer automatiskt påminna dig om att elektroderna behöver bytas ut när urladdningsantalet når 5000. Efter elektrodbyte ska urladdningsregistret återställas. Var försiktig med vassa elektrodspetsar när du byter ut dem. Operationerna följer:

◆ Användaren ska bryta strömmen och stänga av maskinen innan de byter ut elektroder, tryck på strömknappen för att stänga av strömmen, den röda lysdioden slocknar. ◆ Skruva loss skruvarna på elektrodkåpan, ta av elektrodkåpan, ta av elektroderna. ◆ Sätt i nya elektroder i elektrodskåran och sätt sedan tillbaka locket, dra åt skruvarna försiktigt. ◆ Kontrollera om de två elektroderna är på samma horisontella linje och samma vertikala linje. Om inte, sätt tillbaka elektroderna. ◆ Slå på maskinen och lägg i välskurna fibrer i maskinen, välj "Byt elektroder" under "Underhåll". ◆ Vänligen "Detektera systemparametrar" och gör "Arc Correction".

4. V-spår Rengöring

Om det finns föroreningar i V-spåret kommer fibrerna att avvika från normalt läge och därmed kommer inriktningen att påverkas så att skarvförlusten kan bli onormalt högre. Så användare måste kontrollera och rengöra V-spåret regelbundet. Operationerna är enligt nedan:

√ Öppna det vindtäta locket. √ Rengör föroreningen på V-spåret med en utrustad dammblåsare. √ Rengör botten av V-spåret med en bomullstuss doppad med alkohol.

Observera: Rör inte vid spetsarna på elektroderna. Rengör V-spåret försiktigt och använd inga hårda grejer (blad etc.) för att rengöra spåret, för att undvika eventuella skador som påverkar normala funktioner.

Splicern är laddad med bildbehandlingssystem för att observera fibrer. Om mikroskoplinsen är förorenad kommer den normala observationen att påverkas, vilket kan resultera i dåligt skarvningsresultat. Användare ska rengöra linsen regelbundet för att säkerställa att de är rena.

A. Stäng av maskinen och öppna det vindtäta locket. B. Rengör linsen försiktigt med en bomullstuss doppad med alkohol. C. Observera: Rör inte vid elektroderna. Rör inte objektivet med hårda saker. D. Rengör resterande alkohol med en ren, torr bomullspinne och se till att den är ren och att det inte finns några föroreningar kvar. E. Slå på maskinen, observera bilden på skärmen och kontrollera om det finns damm, rengör i så fall linsen igen.

Damm på fiberpressar kan orsaka fiberfixering eller fiberhållningsproblem

och det kommer direkt att påverka skarvningskvaliteten. Användare ska kontrollera och rengöra fiberpressarna regelbundet.

1) Öppna det vindtäta locket. 2) Rengör pressarnas yta med en fin bomullstuss doppad med alkohol, torka pressaren med en torr bomullstuss efter rengöring.

Onormala fenomen	Skäl	Lösningar
Onormala ljud som fnysning vid urladdning	Felaktig installationsposition för elektroderna	Följ instruktionerna strikt när du installera elektroder
Försenad urladdning elle ingen urladdning	1. Felaktig installationsposition för elektroderna2. Spetsarna på elektroderna är omslutna av kiseloxid	1. Följ instruktionerna strikt när du installera elektroder2. Rengör spetsarna elektroderna eller byt elektroderna
Maskinen kraschar vid urladdning	Felaktig installationsposition för elektroderna	Följ instruktionerna strikt när du installera elektroder
Urladdningskorrigeringsfel	Den nuvarande miljö stör urladdningsprocessen	Om det fortsätter varn för överström, sänk strömmen innan urladdningskorrigering. Öka annars strömmen Om det fortfarande misslyckas, kontakta kundavdelningen.
Fiberuppriktningsfel	1.Det finns damm på linsen, LED-ljus, V-spår.2. Kraftsystemsfel.	Försök att rengöra lin LED-lampor och V-spår. Om problemet kvarstår, kontakta kundavdelningen.
Låg kvalitet på skarvningspunkten	1. Damm på fibrer2. Fel fibertypsinställningar eller fel skarvningsprogram3. Skarvning av miljöförändringar4. Kontroll av motor	1. Förbered fibrerna igen och skarva igen.2.Välj rätt fibertyp och rätt skarvningsprogram3. Gör urladdningskorrigering för att justera strömmen till normal intensitet4. Försök självtesta parametrar igen

Servicekort

Namn: Tele :

Beskrivning av problemet :

Notera

Vi förbättrar ständigt och design och specifikationer kan ändras utan föregående meddelande.

All information i denna handbok har noggrant korrekturlästs för noggrannhet och vi förbehåller oss rätten att förklara eventuella

typografiska fel eller utelämnanden.

Juridiska meddelanden

• Utan bokstavligt tillstånd från vårt företag får organisationer eller individer inte extrahera, kopiera delar av eller hela innehållet i manualen och får inte spridas i någon form. ◆ Denna handbok beskriver produkten och funktionerna eller funktionerna hos dess tillbehör bestäms av tillverkningsatser. Därför kanske produkten eller dess tillbehör som beskrivs i manualen inte är samma som de du köpte. Tillverkaren förbehåller sig rätten att ändra manualen närhelst det är nödvändigt utan formellt meddelande och tar inget ansvar för sådana åtgärder. ◆ Observera: Läs noggrant igenom bruksanvisningen för att använda skarvmaskinen mer exakt och professionellt.

©

VEVOR®

TOUGH TOOLS, HALF PRICE

Teknisk Support och e-garanticertifikat
