Tipo di prodotto	Cucina elettrica con armadio
Marca	Royal Catering
Modello	RCEC-120/700C6B
Tensione elettrica	400 V ~ / 50 Hz
Potenza totale	15,6 kW
Dimensioni (L x P x A)	1200 x 740 x 930 mm
Peso	82 kg
Grado di protezione	IPX4
Bruciatore superiore	3 livelli di potenza, regolazione tramite termostato
Forno inferiore	Termostato con mantenimento automatico della temperatura
Spie luminose	Spia verde (sotto tensione), spia gialla (riscaldamento)
Distanza di sicurezza laterale	Almeno 10 cm da ogni lato
Distanza di sicurezza posteriore	Almeno 20 cm
Installazione elettrica	Richiede interruttore, interruttore automatico e protezione differenziale
Messa a terra	Obbligatoria prima dell'uso
Manutenzione	Pulizia con panno umido e detergente non corrosivo
Materiale della piastra di cottura	Piastra del bruciatore (metallo)
Riparabilità	Possibile sostituzione delle piastre, elementi riscaldanti, termostati, spie
Conservazione	In un magazzino ventilato, al riparo da aria corrosiva, non conservare capovolto
Trasporto	Maneggiare con cura, evitare vibrazioni eccessive
Smaltimento	Non gettare nei rifiuti domestici, riciclare in un punto di raccolta RAEE

Domande frequenti - RCEC-120/700C6B Royal Catering

Qual è la tensione di alimentazione della cucina RCEC-120/700C6B?

La cucina funziona a 400 V ~ / 50 Hz. Assicurati che la tua installazione corrisponda a questa tensione.

Come regolare la temperatura del bruciatore superiore?

Ruota il regolatore di temperatura in senso orario. La prima impostazione è la più potente, la terza la più debole. La spia gialla indica che l'elemento si sta riscaldando.

Cosa fare se il forno non si riscalda mentre la spia di alimentazione è accesa?

Controlla le connessioni dell'elemento riscaldante. Se sono allentate, serrale. Se l'elemento è bruciato, fallo sostituire da un professionista.

Quali sono le distanze di sicurezza da rispettare intorno all'apparecchio?

Lascia almeno 10 cm da ogni lato e 20 cm sul retro rispetto a superfici non combustibili.

Posso pulire la cucina con acqua?

No, non utilizzare acqua direttamente. Pulisci con un panno umido e un detergente non corrosivo dopo aver spento l'alimentazione.

Come sapere se la messa a terra è corretta?

Fai verificare da un elettricista certificato. L'apparecchio deve essere correttamente messo a terra prima dell'uso per evitare rischi elettrici.

Cosa significano la spia verde e la spia gialla?

La spia verde indica che l'apparecchio è sotto tensione. La spia gialla indica che l'elemento riscaldante è attivo (in riscaldamento).

Posso cucinare direttamente sulla piastra del bruciatore senza utensili?

No, è necessario utilizzare utensili da cucina adatti (pentole, padelle) sulla piastra. Non toccare la piastra calda.

Come sostituire un elemento riscaldante difettoso?

La sostituzione deve essere effettuata da un professionista qualificato. Utilizza un ricambio identico e spegni l'alimentazione prima di qualsiasi intervento.

Dove trovare i pezzi di ricambio per questo modello?

Contatta il servizio post-vendita di Royal Catering all'indirizzo [e-mail]. Sono disponibili pezzi come piastre del bruciatore, termostati e spie.

MANUALE UTENTE RCEC-120/700C6B Royal Catering

Istruzioni per l'uso

Questo manuale utente è stato tradotto utilizzato la traduzione automatica. Abbiamo fatto agli sforzo per garantire l'accuratezza della traduzione, ma teni presente che le traduzioni automatiche non sono perfette e non intendono sostuire i traduttori umani. La versione ufficiale del Manuale d'uso è in inglese. Eventuali differenze tra la versione tradotta e quella originale in inglese non sono giuridicamente vincolanti. In caso di dubbi sull'accuratezza della traduzione,fare riferimento alla versione inglese, che è il riferimento ufficiale. Versioni in altre lingue sono disponibili su richiesta scrivendo a [e-mail] .

Dati tecnici

Descrizione del parametro Valore del	parametro
Nome del prodotto	Cucina elettrica con mobiletto
Modello	Modello RCEC-120/700C6B
Tensione [V] / Freqenza [Hz]	400~ / 50
Potenza [kW]	15,6
Dimensioni (larghezza x lunghezza x altezza) (mm)	Dimensioni: 1200x740x930
Peso [kg]	82
Livello di protezione alla polvere	IPX4

Scopo

Il prodotto è utilizzato per realizzare un efficente elettrodomestico da cucina che funzione utilizzando l'elettricità per il riscaldamento, offrendo al contempo un comodo spazio di stoccaggio sottostante.

Requisiti per l'installazione e l'ambiente di utilizzo

• Questo prodotto deve essere posizionato su una superficie stabile, con almeno 10~cm di spazio libero su entrambi i lati da materiali non combustibili. La parte posteriore dell'unità deve essere posizionata ad almeno 20~cm di distanza da superfici non combustibili (ad esempio pareti in mattoni).
  La tensione dell'alimentatore deve corrispondere a quella specificata sull'etichetta del prodotto.
• Il cliente deve installare un interruptore di alimentazione, un interruptore automatico e un dispositivo di protezione dalle perdite in prossimità dell'apparecchiatura. Mantenere l'area antistante l'interruttore libera da ostacoli per facilitarne l'accesso.
• Questa apparecchiatura delve essere adeguatamente messa a terra prima dell'uso.
• Fare attenuation a non toccare la piastra riscaldante nelle e in funzione ed evitare di spruzzare liquidi sulla macchina per evitare di danneggiare i componenti elettrici.
  Non spostare o piegare la sonda di temperatura all'interno della vasca.
• Prima di accendere la macchina, verificare che tutti i collegamenti elettrici siano saldi e che la messa a terra sia affidabile.
• Se è necessario sostituire il cavo di alimentazione, utilizzare un cavo dello stesso modello e farneffettuare la sostituzione da un professionista qualificato.
  L'installazione e la manutenzione dei collegamenti elettrici di quello prodotto devono essere eseguite da un elettricista certificato.

Operazione

Bruciatore superiore

1. Assicurarsi che l'alimentatore sa installato correttamente e che la potenza di lavoro corrisponda alla tensione nominale.
2. Collegare l'alimentatore e accenderlo. La spia verde sull'interruttore di alimentazione si illuminerà,indicando che la stufa è accesa.
3. Ruotare il regolatore di temperatura in senso orario per regolare la temperatura desiderata. La potenza massima si ottiene con la prima impostazione, seguita alla seconda e alla terza, che è la più bassa. La spia gialla di riscaldamento si accenderà e la spia verde si spegnerà,indicando che la stufa è in funzione e l'elemento riscaldante è attivo.
4. Una volta raggiunta la temperatura desiderata, è possible ruotare il regolatore di temperatura sulla secondo terza impostazione per mantenere il calore.

NOTA

• Pulire regolarmente la piastra del bruciatore da eventuali trace di olio per evitare danni e prolongare la durata della macchina.
• Se durante l'uso si verificano condizioni anomale, arrestare immediatamente la macchina. Dop o aver individuato e risolto il problema, è possible riprendere a utilizzare la stufa.

Forno inferiore

1. Collegare l'alimentatore: la spia verde sull'interruttore di alimentazione si illuminerà,indicando che il fornò è acceso.
2. Ruotare il regolatore di temperatura in senso orario per regolare la temperatura desiderata. La spia gialla di riscaldamento si accenderà e la spia verde si spegnerà, aindicare che l'elemento riscaldante è attivo e il forno si sta riscaldando.
3. Quando il forn o raggiunge la temperatura impostata, il regolatore di temperatura interrompera automaticamente l'alimentazione. La spia gialla si spegnera e quella verde si riaccendera, a indicare che l'elemento riscaldante si è fermato. Quando la temperatura diminuisce leggermente, il controller ricollegherà l'alimentazione, la spia gialla si accenderà di nuovo e quella verde si spegnerà. Questo ciclo si ripete per Maintainere la temperatura impostata.

NOTA Se durante l'uso si verificano condizioni anomale, arrestare immediatamente la macchina. Dop o aver individuato e risolto il problema, è possible riprendere a utilizzare il forno.

MANUTENZIONE

• Prima di effettuare operazioni di pulizia e manutenzione, assicurarsi che l'alimentazione elettrica si disattivata per evitare incidenti.
• Dopo l'uso quotidiano, pulire la superficie e il cavo di alimentazione con un panno umido e un detergente non corrosivo. Non utilizzato acqua direttamente per pulire la macchina, poiché ciò potrebbe danneggiarne i componenti elettrici.

Risoluzione dei problemi

Fenomeno	Possibili motivi	Metodi di gestione
La spina è collegata, ma la spia luminosa è spenta e la macchina non riscaldà.	La spina non è collegata correttamente.	Reinserire la spina saldamente.
La spia di riscaldamento è spenta e il fornello o il forno non si riscaldano.	1. Collegamento allentato o scollegato della piastra del bruciatore o dell'elemento riscaldante. 2. La piastra del bruciatore o l'elemento riscaldante sono bruciati.	1. Serrare i collegamenti o le viti su entrambé le estremità della piastra del bruciatore o dell'elemento riscaldante. 2. Sostituire la piastra del bruciatore o l'elemento riscaldante.
La spia di alimentazione è accesa, ma la temperature impostata non viene raggiunta.	Il regolatore o l'interruttore della temperature sono bruciati.	Sostituire il regolatore o l'interruttore della temperature.
La temperature è controllata normalmente, ma la spia luminosa è spenta.	La spia luminosa è bruciata.	Sostituire la spia luminosa.

Trasporto e stoccaggio

• Questo prodotto, realizzato in vetro, deve essere maneggiato con cura durante il trasporto per evitare danni dovuti a vibrazioni eccessive.
  In gener, il prodotto confezionato non deve essere conservato all'aperto per periodi prolongati.
• Deve essere conservato in un magazzino ben ventilato, al riparo dall'aria corrosiva.
  Non conservare il prodotto capovolto.
  Se è necessario lo stoccaggio temporaneo all'aperto, assicurarsi che sua fornita un'adeguata protezione alla pioggia.

Smaltimento dei dispositivi usati

Non smaltire questo dispositivo nei sistemi di smaltimento dei rifiuti urbani. Consegnarlo a un punto di raccolta e riciclaggio di apparecchiature elettriche ed elettroniche. Controllare il symbolo sul prodotto, sul manuale di istruzioni e sulla confezione. Le materie plastiche utilizzate per realizzare il dispositivo sono essere riciclata conformmente alle relativeindicazioni. Scegliendo di riciclare contribuisci in modo significativo alla tutela del nostro ambiente.

Per informazioni sull'impianto di riciclaggio più vicino, contattare le autorità locali.

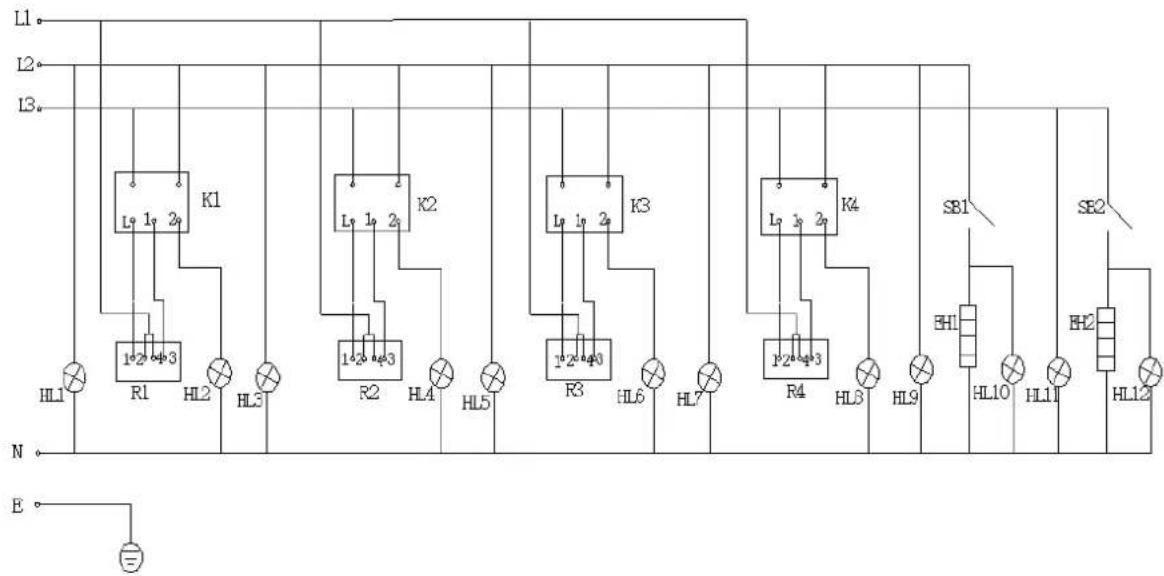

Schema elettrico

SB1, SB2 - Regolatore di temperatura

EH1, EH2 - Tubo di riscaldamento

R1, R2, R3, R4 - Piastra del bruciatore

HL1, HL3, HL5, HL7, HL9, HL11 - Spia luminosa di alimentazione

HL2, HL4, HL6, HL8, HL10, HL12 - Spia luminosa di riscaldamento

E-Collegamento a terra
