Vrsta izdelka	Električni štedilnik z omaro
Znamka	Royal Catering
Model	RCEC-120/700C6B
Električna napetost	400 V ~ / 50 Hz
Skupna moč	15,6 kW
Dimenzije (D x Š x V)	1200 x 740 x 930 mm
Teža	82 kg
Stopnja zaščite	IPX4
Zgornji gorilnik	3 stopnje moči, nastavitev s termostatom
Spodnja pečica	Termostat z avtomatskim vzdrževanjem temperature
Kontrolne lučke	Zelena lučka (pod napetostjo), rumena lučka (ogrevanje)
Bočna varnostna razdalja	Vsaj 10 cm na vsaki strani
Zadnja varnostna razdalja	Vsaj 20 cm
Električna napeljava	Zahteva stikalo, odklopnik in diferenčno zaščito
Ozemljitev	Obvezno pred uporabo
Vzdrževanje	Čiščenje z vlažno krpo in nekorozivnim čistilom
Material kuhalne plošče	Plošča gorilnika (kovina)
Popravljivost	Možna zamenjava plošč, grelnih elementov, termostatov, kontrolnih lučk
Skladiščenje	V prezračevanem skladišču, zaščiteno pred korozivnim zrakom, ne skladiščiti na glavo
Transport	Previdno ravnati, izogibati se pretiranim tresljajem
Odstranjevanje	Ne odlagati med gospodinjske odpadke, reciklirati na zbirnem mestu OEEO

Pogosto zastavljena vprašanja - RCEC-120/700C6B Royal Catering

Kakšna je napajalna napetost štedilnika RCEC-120/700C6B ?

Štedilnik deluje na 400 V ~ / 50 Hz. Prepričajte se, da vaša napeljava ustreza tej napetosti.

Kako nastaviti temperaturo zgornjega gorilnika ?

Zavrtite regulator temperature v smeri urinega kazalca. Prva nastavitev je najmočnejša, tretja najšibkejša. Rumena lučka označuje, da se element segreva.

Kaj storiti, če se pečica ne segreva, čeprav sveti kontrolna lučka za napajanje ?

Preverite povezave grelnega elementa. Če so zrahljane, jih zategnite. Če je element pregorel, naj ga zamenja strokovnjak.

Katere varnostne razdalje je treba upoštevati okoli naprave ?

Pustite vsaj 10 cm na vsaki strani in 20 cm zadaj od negorljivih površin.

Ali lahko štedilnik čistim z vodo ?

Ne, ne uporabljajte neposredno vode. Obrišite z vlažno krpo in nekorozivnim čistilom po izklopu napajanja.

Kako vem, ali je ozemljitev pravilna ?

Preverite pri certificiranem električarju. Naprava mora biti pred uporabo pravilno ozemljena, da se izognete električnim tveganjem.

Kaj pomenita zelena in rumena lučka ?

Zelena lučka pomeni, da je naprava pod napetostjo. Rumena lučka pomeni, da je grelni element aktiven (segrevanje).

Ali lahko kuham neposredno na plošči gorilnika brez posode ?

Ne, uporabiti je treba ustrezno kuhinjsko posodo (lonce, ponve) na plošči. Ne dotikajte se vroče plošče.

Kako zamenjati pokvarjen grelni element ?

Zamenjavo mora opraviti usposobljen strokovnjak. Uporabite enak nadomestni del in pred kakršnim koli posegom izklopite napajanje.

Kje najdem nadomestne dele za ta model ?

Obrnite se na servis Royal Catering prek [e-mail]. Na voljo so deli, kot so plošče gorilnika, termostati in kontrolne lučke.

NAVODILA ZA UPORABO RCEC-120/700C6B Royal Catering

Ta uporabniški priročnik je bil predeven s strojnim prevajanjem. Potrudili smo se, da bi zagotovili točnost prevoda, vendar upostevalje, da avtomatizirani prevodi niso popolni in niso namenjeni nadomestitvi šlovešikh prevalajcev. Uradna razlicica uporabniškega priročnika je v angleščini. Morebitne razlike med prevedeno razlicico in izvirno anglesino niso pravno zavezujoče. Če imate kakršna koli vprašanja o točnosti prevoda, si oglejte anglesko razlicico, ki je uradna referenca. Več jezikovnih razlicic je na voljo na zahtevo preko [e-mail].

Tehnični podatki

Opis parametra Vrednost parametra
Ime izdelka	Elektrichišnì Štedilnik z omarico
Model	RCEC-120/700C6B
Napetost [V] / Frekvenca [Hz]	400~ / 50
Moč [kW]	15,6
Mere (širina x dolžina x višina) (mm)	1200x740x930
Teža [kg]	82
Stopnja zaščite pred prahom	IPX4

Namen

Izdelek se uporablja za zagotavljanje učinkovitega kuhalnega aparata, ki za ogrevanje uporablja elektricno energijo, hkrati pa nudi priročen prostor za shranjevanje pod njim.

Zahtve za namestitev in okolje uporabe

• Ta izdelek je treba postaviti na stabilno povrsino z najmanj 10 cm prostora na obeh straneh od negorljivih materialov. Zadnja stran enote mora biti vsaj 20 cm oddaljena od negorljivih povrsin (npr. opečnih sten).
  Napetost napajalnika se mora ujemati z napetostjo, navedeno na etiketi izdelka.
  Stranka mora v blizini opreme namestito stikalo za vklop, odklopnik in napravo za zašcitopred uhajanjem. Na območju pred stikalom nj ne bo ovir za lažji dostop.
  To opremo je treba pred uporabo pravilno ozemljiti.
• Pazite, da se ne dotaknete grene plošće, medtem ko deluje, in se izogibajte brizganju tekoviine na stroj, da preprecîte poskodbe elektricih component.
• Ne premikajte ali upogibajte temperaturne sonde znotraj bazena.
  Pred vklopom stroja preverite, ali so vsi elektrichi prikljuci varni in ali je ozemljtev zanesljiva.
• Če je treba zamenjati napajalni kabel, uporabite kabel istega modela in naj zamenjavo opravil usposobljen strokovnjak.
• Namestitev in vzdřevanje elektrichnih povezav tega izdelka mora izvajati pooblaščeni elektricar.

Delovanje

Zgornji gorllnik

1. Prepričajte se, da je napajalnik pravilno namešćen in da delovna moč ustreza nazivni napetosti.
2. Prikljucite napajalnik in ga vklopite. Zelena indikatorska lučka na vklopem stikalu bo zasvetila, kar pomeni, da je peč vklujcena.

3. Obrnite regulator temperature v smeri urinega kazalca, da nastavite zeeleno temperaturo. Najvecja moč je pri prvi nastavitvi, sledi ji druga, tretja pa je majmanjsa. Zasveti rumena lučka za segrevanje, zelena lučka pa ugasne, kar pomeni, da peč deluje in je grelno telo aktivno.

4. Ko je dosežena zełena temperatura, Iahko regulator temperature obrnete na drugo ali tretjo nastavitev, da ohranite toploto.

OPOMBA

• Redno Čistite olje z gorilne plošće, da preprečite poskodbe in podaljšateživiljenjsko dobo stroja.
• Če med uporabo pride do kakrsnih koli nenormalnih pogojev, takoj zaustavite stroj. Po odpravi težave in rešitvi težave lahko nadalujete z uporabo peči.

Spodnja pečica

1. Prikljucite napajalnik in zelena indikatorska lučka na stikalu za vklop bo zasvetila, kar pomeni, da je pečica vključena.
2. Obrnite regulator temperature v smeri urinega kazalca, da nastavite zeeleno temperato. Zasveti rumeni indicator segrevanja, zeleni indicator paugasne, kar pomeni, da je grelini element aktiven in da se pečica segreva.
3. Ko pečica doseže nastavljeno temperaturo, regulator temperature samodejno prekine napajanje. Rumeni indicator se bo ugasnil, zeleni indicator pa se bo ponovno vklopil, kar kaže, da se je grelni element ustavil. Ko se temperatura rahlo zniža, bo krmilnik ponovno priklopil napajanje, rumeni indicator bo ponovnozasvetil, zeleni pa ugasnil. Ta cikel se ponavlja, da se ohrani nastavljena temperatura.

OPOMBA Če med uporabo pride do kakršnih koli nenormalnih pogojev, takoj zaustavite stroj. Po odpravi težave in odpravi težave lahko nadalujete z uporabo pečice.

Vzdrževanje

Pred cischenjem in vzdrrzevanjem se prepriacajte, da je napajanie izklopljeno, da preprecite nesrece.
- Po vsakodnevni uporabi obrisite povrsino in napajalni kabel z vlažno krpo in nejedkim Čistilom. Ne uporabljaje vode neposredno za Čišćenje stroja, są lahko poškodujete njegove elektrčne componente.

Odpravljanje težav

Fenomen	Možni razlogi	Metode ravnanja
Vtič je priključen, vendar indicatorsta lučka ne sveti in stroj se ne segreva.	Vtič ni pravilno priključen.	Ponovno varno vstavite vtič.
Indikatorska lučka za segrevanje ne sveti, plošća z gorilnikom ali pečica pa se ne segrevata.	1. Zrahljana ali odklopljena povezava gorilne plošće ali grelnega elementa. 2. Gorilna plošća ali grelini element je pregorel.	1. Privijte priključke ali vijake na obeh koncih plošće gorilnika ali grelnega elementa. 2. Zamenjaje gorilno plošćo ali grelini element.
Indikatorska lučka napajanja sveti, vendar nastavljena temperatura ni dosežena.	Regulator temperature ali stikalo je pregorelo.	Zamenjaje temperturni regulator ali stikalo.
Temperatura je normalno nadzorovana, vendar indicatorsta lučka ne sveti.	Indikatorska lučka je pregorela.	Zamenjaje indicatorsko lučko.

Prevoz in skladisčenje

• Stem izdelkom, izdelanim iz stekla, med transportom ravnajte previdno, da preprecite poškodbe zarad prekomernih tresliaiev.
• Na splošno pakiranega izdelka ne smete dlje šranjevati na prostem.
  Hraniti ga je treba v dobro prezracenem skladiscu brez izpostavlenosti jegkemu zraku.
• Izdelka ne shranjujte obrnjena na glavo.
• Če je potrebno začasno skladisčenje na prostem, zagotovite ustrezno zašćito pred dežjem.

Odstranjevanje rabljenih naprav

Te naprave ne odlagajte med komunalne odpadke. Predajte ga zbirnemu mestu za recikliranje elektrichnih in elektrichnih naprav. Preverite simbol na izdelku, navodilih za uporabo in embalazi. Plastiko, uporabljeno za izdelavo naprave, je mogoche reciklirati v skladu z njihovimi oznakami. Z odlocitvijo za recikliranje pomembno prispevate k varovanju našega okolja.

Za informacije o vašem lokalmem obratu za recikliranje se obrnite na lokalne oblasti.

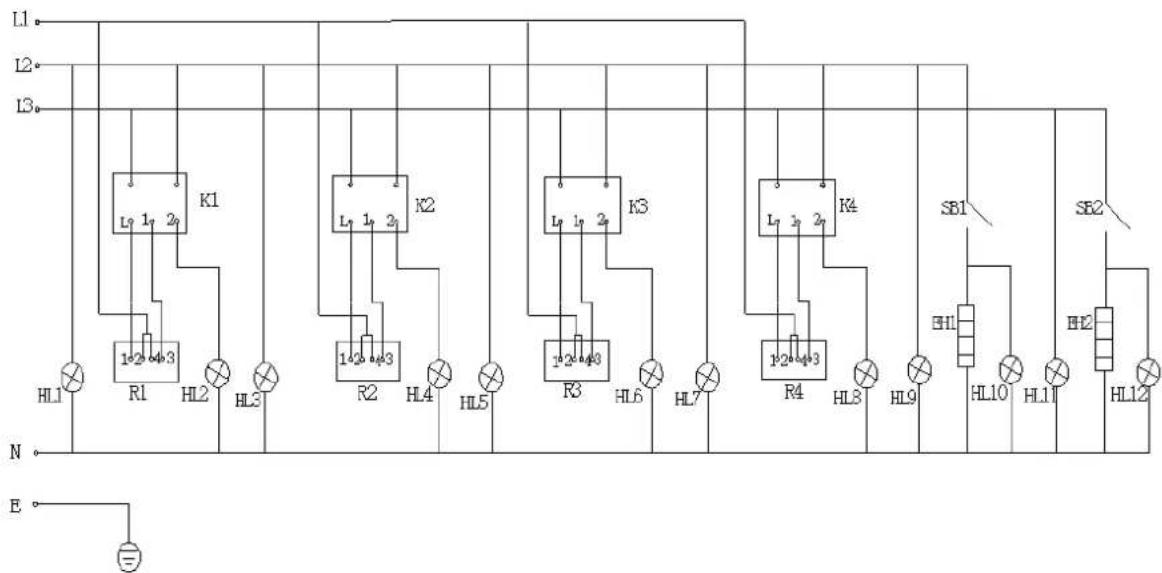

Elektricni diagram

E-Ozemljitvena povezava
