MANUAL DE UTILIZARE RCEC-120/700C6B Royal Catering

Acest manual de utiliser a fost tradus folosind traducerea automata. Am depuis todo eforturile pentru a ne asigura că traducerea este exactă, dar va rugăm să reținți că traducerile automate nu sunt perfecteși nu sunt menite să inlocuiasca traducătorii umani. Versiunea oficială a manualului de utilizesare este in limba engleză. Orice diferență intre versiunea tradusăși versiunea originală în limba engleză nu este obligatorie din punct de vedere juridic. Daca aveți reintebâri despree acurateteea traducerii, va rugăm să consulțați versiunea în limba engleză, care este referintaofficială. Mai multe versiuni lingvistice sunt disponibile la cerere prin [e-mail].

Date tehnice

Descrierea parametrilor	Valoarea parametrului
Numele produsului	Aragaz electric cu dulap
Model	RCEC-120/700C6B
Tensiune [V] / Frecventa [Hz]	400~ / 50
Putere [kW]	15,6
Dimensiuni (latime x lungime x inaltime) (mm)	1200x740x930
Greunate [kg]	82
Nivel de protecţieimuthotrivaprafului	IPX4

Scop

Produsul este folosit pentru a oferi un aparat de gătit eficient care functioneaza folosind electricitate pentru incalzire, thereof in acelaşi tamp spatiu convenabil de depositure dedesubt.

Cerinte pentru mediu de instalareși'utilizare

• Acest produs trebuie asezat pe o suprafata stabila, cu o distanță de cel putin 10 cm pe ambele parti fata de materiailele incombustibile. Spatele unității trebuie sa fie la cel putin 20 cm distanță de suprafetele incombustibile (de exemplu, pereti de Čarămidă).
  Tensiunea sursei de alimentare trebuie s 出 se potriveasca cu tensiunea specificata pe eticheta produsului.
• Clientul trebuie să instaleze un intrerupător de alimentare, un intrerupătorși un disposiziv de proteției impotriva scurgerilor în apropierea echipamentului. Păstrați zona din fața comutatorului fără obstacole pentru un acces usor.
• Acest echipament trebuie să fie Impamântat corespunzător inajnte de utilizare.
• Aveti grijä sa nu atingeti plac de incalzire in timp ce functioneaza.si evitati stropirea cu lichide pe masină pentru a preveni deteriorarea componentelor electrice.
• Nu mutaşi nu inodoiti sonda de temperatura in interiorul bazinului.
• Inainte de a porni masina, verificati dacà toate conexiunile electrice sunt figureși dacă conexiunea de impamntare este fiibila.
  Dacă cabul de alimentare trebuie inlocuit, Utilizati un cablu de acelaşi model Şi solicitateți inlocuirea unui profesionist calificat.
• Instalarea Şi intretinerea conexiunilor electrice ale acestui produs trebuie efectuate de un electrician autorizat.

Operatiunea

Arzator superior

1. Asigura-va că sursa de alimentare este instalata corect și că puterea de lucru corespunde tensiunii nominale.

2. Conecta sursa de alimentare si porni-i. Indicatorul luminos verde de pe comutatorul de alimentare se va aprinde, aratand ca aragazul este alimentat.

3. Rotiţi regulatorul de temperatură în sensul acelor de ceasornic pentru a ajusta temperatura dorita. Cea mai mare putere este la prima setare, urmata de a doua, a treia fiind cea mai scăzută. Indicatorul galben de incălzire se va aprinde,iar lumina verde se va stinge,indicând faptulă aragazul functționează,iar elementul de incălzire este activ.
4. Odata ce temperatura dorita este atinsa, pute ti trece regulatorul de temperatura la a doua sau a treia setare pentru a mentine caldura.

NOTA

• Curățați din mod regulat orice ulei de pe placă arzătorului pentru a preveni deteriorareși pentru a prelimungi durata de viță a masinii.
• Daca apar condiţii anormale în timpul UTILIZARI, opriti imediat masina. După depanarea Şi rezolvarea problemei, puteti relua UTILIZAREA aragazului.

Cuptor de jos

1. Conecta sursa de alimentare si indicatorul luminos verde de pe comutatorul de alimentare se va aprinde, aratand ca captorul este alimentat.
2. Roti regulatorul de temperatura in sensul acelor de ceasornic pentru a ajusta temperatura dorita. Indicatorul galben de incalzire se va aprinde, iar indicatorul verde se va stinge, indicand faptul ca elementul de incalzire este activ si cuptorul se incalzeoste.
3. Cánd cuptorul atinge temperatura setata, regulatorul de temperatura va intrurupe automat alimentarea. Indicatorul galben se va stinge, iar indicatorul verde se va aprinde din nou, aratand că elementul de incalzire s-a oprit. Pe măsura ce temperatura scade uşor, controlerul va reconecta alimentarea, indicatorul galben se va aprinde din nou, iar cel verde se va stinge. Acest ciclu se repeta pentru a menține temperatura setata.

NOTA Dacă apar condiții anormale in timpul utilizării, opruti imediat masina. După depanareași rezolvarea problemei, puteti relua/utilizarea cuptorului.

Intreinere

• Inainte de curătareși intreținere, asigurati-va că sursa de alimentare este oprită pentru a preveni accidentele.
• După'utilizarea zilnică, stergeți suprafățași cablul de alimentare cu o cârpă uredăși un produs de curățare non-coroziv. Nu folosiți apă direct pentru a curăța masina, deoarece aceasta ar putea deteriorora componentele electrice ale acestuia.

Depanare

Fenomen	Motive posibile	Metode de manipulare
Ştecherul este conectat, dar indicatorul luminos este stins Şi maşina nu seInsetzăște.	Ştecherul nu este conectat corect.	Reintroduçți Ştecherul în siguranta.
Indicatorul luminos deInsetzășire este stins, iar placă arzătorului sau captorul nu seInsetzăște.	1. Conexiune slăbită Saudeconectăa plăcii arzătoruluiau a elementului deInsetzășre.	1. Strângeți conexiunile saușruburile de la ambele capete aleplăcii arzătorului Sau aleelementului deInsetzășre.
	2. Placa arzătorului sau elementul de înçălzire este ars.	2.^[lnlocuiți placara arzătorului sau elementul de înçălzire.
Indicatorul luminos al sursei de alimentare este aprins, dar temperatura setata nu este atinsă.	Regulatorul de temperatură sau comutatorul este ars.	^[lnlocuiți regulatorul de temperatura sau comutatorul.
Temperatura este controluațin mod normal, dar indicatorul luminos este stins.	Indicatorul luminos este ars.	^[lnlocuiți indicatorul luminos.

Transport Şi depositare

• Acest produs, realizat din stică, trebuie manipulat cu grijă in timpul transportului pentru a preveni deteriorarea cautata de vibratiile excessive.
  In general, produsul ambalat nu trebuie depositat in aer liber pentru perioade lungi de tamp.
  Ar trebui păstrat intr-un deposit bine ventilat, fără expunere la aer coroziv.
• Nu depositati produsul cu capul in jos.
  Dacă este necessara depositarea temporară in aer liber, asigurati-va că este asigurata o protectie adecovata impotrivara ploi.

Eliminarea Dispositivelor Uzate

Nu aruncați acessest dispositivin sistemele de deseuri municipale. Predați-l la un punct de reciclare si colectare a dispositivelor eletrice si eletrice. Verificatișsimbolul de pe produs, manual de instructiuni si ambalaj. Materialele plasticeutilizate la construirea dispositivului pot fi reciclate in conformitate cu marcajele lor. Alegand s'reciclatai, aduceți o contribuție semnicativăla proteția mediolui nostru.

Contactaţi autoritateile locale pentru informaticii despree unitatea locală de reciclare.

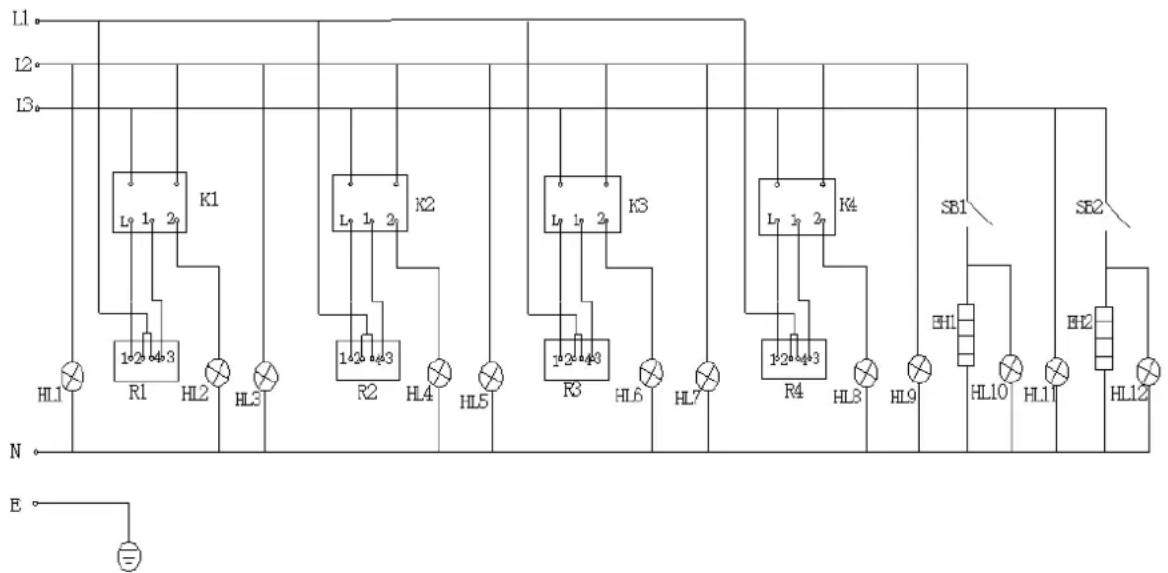

Schema electrica

SB1, SB2 - Regulator de temperatura
EH1, EH2 - Conducta de incalzire

K1, K2, K3, K4 - Comutator
R1, R2, R3, R4 - Placa arzatorului

HL1, HL3, HL5, HL7, HL9, HL11 - Indicator luminos al sursei de alimentare

HL2, HL4, HL6, HL8, HL10, HL12 - Indicator luminos de incalzire

E-Conexiune la pâmt
