BEDIENUNGSANLEITUNG RCEC-120/700C6B Royal Catering

Dieses Benutzerhandbuch wurde mit Hilfe einer maschinellen Übersetzung erstellt. Wir haben uns nach Kräften bemüht, die Genaigung der Übersetzung zu gewährleisten.itte beachten Sie jedoch, dass automatische Übersetzungen nicht perfekt sind und menschliche Übersetzer nicht ersetzen konnen. Die officielle Version des Benutzerhandbuchs ist in Englisch. Etwaige Unterschiede zwischen der übersetzten Fassung und dem englishen Original sind rechtlich nicht bindend. Sollen Sie Fragen zur Genaigung der Übersetzung haben, beziehen Sie sichitte auf die englishiche Version, die die officielle Referenz ist. Weitere Sprachversionen sind auf Anfrage uber [e-mail] erhältlich

Technische Daten

Beschreibung des Parameters Parameterwert
Produktname	Elektroherd mit Schrank
Modell	RCEC-120/700C6B
Spannung [V] / Freqenz [Hz]	400~ / 50
Leistung [kW]	15,6
Abmessungen (Breite x Länge x Höhe) (mm)	1200x740x930
Gewicht [kg]	82
Staubschutzniveau	IPX4

Zweck

Das Produkt dient als effiziente Kochgerät, das mit Strom heizt und gleichzeitig praktischen Stauraum bietet.

Anforderungen an die Installations- und Nutzungsumgebung

• Dieses Produkt sollte auf einer stabilen Oberfläche stehen, mit mindestens 10 cm Abstand auf beiden Seiten von nicht brennbaren Materialien. Die Rückseite des Geräts sollen mindestens 20 cm von nicht brennbaren Oberflächen (z. B. Ziegelwänden) entfernst sein.
  Die Spannung des Netzteils muss mit der auf dem Produktetikett angegebenen Spannung übereinstimmen
• Der Kunde muss in der Höhe des Geräts einen Netzschalter, einen Schutzschalter und eine Leckschutzvorrichtung installieren. Halten Sie den Bereich vor dem Schalter frei von Hindernissen, um den Zugang zu erleichtern.
• Dieses Gerät muss vor dem Gebrauch ordnungsgemäß geerdet werden.
• Achten Sie daraufuf, die Heizplatte nicht zu berühren, während sie in Betrieb ist, und vermeiden Sie es, Flüssigkeiten auf das Gerät zu spritzen, um Schäden an den elektrischen Komponenten zu vermeiden.
  Bewegen oder verbiegen Sie den Temperaturfuhler im Inneren des Beckens nicht.
• Prufen Sie vor dem Einsatz der Maschine, ob alle elektrischen Anschlusses sicher sind und die Erdung zuverlüssig Funktioniert.
• Wenn das Netzkabel ersetzt werden muss, verwenden Sie ein Kabel desselben Modells und halten Sieden Austausch von einem qualifizierten Fachmann vornehmen.
  Die Installation und Wartung der elektrischen Anschlasse these Products muss von einem zertifizierten Elektriker durchgefuhrt werden.

Tätigkeit

Oberer Brenner

1. Vergewissern Sie sich, dass das Netzteil ordnungsgemäß installiert ist und dass die Betriebsspannung mit der Nennspannung übereinstimmt.
2. Schlieben Sie das Netzgerät an und schalten Sie es ein. Die grüne Kontrollleuchte am Netzschalter leuchtet auf und zeigt an, dass der Kocher eingeschaltet ist.
3. Drehen Sie den Temperaturregler im Uhrzeitigersinn, um die gewünschte Temperatur zu erreichen. Die höchste Leistung ist bei der ersten Einstellung, gefolgt von der zweiten, die dritte ist die niedrigste. Die gelbe Heizungsanzeige leuchtet auf, und die grüne Lampe erlischt, was bedeutet, dass der Ofen Funktioniert und das Heizelement aktiv ist.
4. Sobald die gewünschte Temperatur erreicht ist, können Sie den Temperaturregler auf die zweite oder dritte Stufe stellen, um die Wärme zu erhalten.

ANMERKUNG

• Reinigen Sie die Brennerplatte regelmäßig von Öl, um Schäden zu vermeiden und die Lebensdauer des Geräts zu verlangern.
• Wenn während des Gebrauchs irgendwelche abnormalen Bedingungen auftreten, schalten Sie das Gerät sofort aus. Nach der Fehlersuche und der Behebung des Problems können Sie den Herd wieder in Betriebnehmen.

Unterer Backofen

1. Schlieben Sie das Netzteil an, und die grüne Kontrollleuchte am Netzschalter leuchtet auf und zeigt an, dass der Ofen mit Strom versorgt wird.
2. Drehen Sie den Temperaturregler im Uhrzeitigersinn, um die gewünschte Temperatur zu erreichen. Die gelbe Heizungsanzeige leuchtet auf, und die grüne Anzeige erlischt, was bedeutet, dass das Heizelement aktiv ist und der Ofen liegt.
3. Wenn der Backofen die eingestellte Temperatur erreicht hat, schaltet der Temperaturregler automatisch den Strom ab. Die gelbe Anzeige erlischt und die grüne Anzeige leuchtet wieder auf und zeigt damit an, dass das Heizelement ausgeschelt ist. Wenn die Temperatur leicht sinkt, schaltet der Regler die Stromversorgung wieder ein, die gelbe Anzeige leuchtet wieder auf und die grüne erlischt. Dieser Zyklus wiederholt sich, um die eingestellte Temperatur zu halten.

HINWEIS Treten während des Betriebs abnormale Bedingungen auf, schalten Sie das Gerät sofort aus. Nach der Fehlersuche und der Behebung des Problems können Sie den Backofen wieder in Betriebnehmen.

WARTUNG

• Stellen Sie vor der Reinigung und Wartung sicher, dass die Stromversorgung ausgeschaltet ist, um Unfälle zu vermeiden.
• Wischen Sie die Oberfläche und das Netzkabel nach dem tätiglichen Gebrauch mit einem feuchten Tuch und einem nicht atzenden Reinigungsmittel ab. Reinigen Sie das Gerät nicht direkt mit Wasser, da dies die elektrischen Bauteile beschädigten können.

Fehlerbehebung

Phänenomen	Mögliche Gründe	Methoden der Handhabung
Der Stecker ist angeschlossen, aber die Kontrollleuchte ist aus und das Gerätheits nicht.	Der Stecker ist nicht richtig angeschlossen.	Stecken Sie den Stecker wieder fest ein.
Die Heizungs-Kontrollleuchte ist aus, und die Brennerplatte oder der Ofenheits nicht.	1. Lose oder gelöste Verbindung der Brennerplatte oder des Heizelements. 2. Die Brennerplatte oder das Heizelement ist durchgebrannt.	1. Ziehen Sie die Verbindungen oder Schrauben an beiden Enden der Brennerplatte oder des Heizelements fest. 2. Tauschen Sie die Brennerplatte oder das Heizelement aus.
Die Stromversorgungs-Kontrollleuchte leuchtet, aber die eingestellte Temperatur wird nicht erreicht.	Der Temperaturregler oder Schalter ist durchgebrannt.	Tauschen Sie den Temperaturregler oder den Schalter aus.
Die Temperatur wird normal geregelt, aber die Kontrollleuchte ist aus.	Die Kontrollleuchte ist durchgebrannt.	Ersetzen Sie die Kontrollleuchte.

Transport und Lagerung

• Dieses Produkt, das aus Glas besteht, sollte beim Transport vorsichtig gehandelt werden, um Schäden durch übermäßige Vibrationen zu vermeiden.
  Im Allgemeinen sollte das verpackte Produkt nicht über länger Zeit im Freien gelagert werden.
  Es sollte in einem gut belufteten Lager aufbewahrt werden, in dem es keiner korrosiven Luft ausgesetzt ist.
  Bewahren Sie das Produkt nicht auf dem Kopf stehend auf.
• Wenn eine vorübergehende Lagerung im Freien erforderlich ist, muss für einen ausreichenden Schutz vor Regen gesorgt werden.

Entsorgung von Altgeräten

Entsorgen Sie这点 Gerät nicht über den Hausmüll. Geben Sie es bei einer Recycling- und Sammelstelle für Elektro- und Elektronikgeräte ab. Überprüfen Sie das Symbol auf dem Produkt, der Gebrauchsanweisung und der Verpackung. Die zur Herstellung des Geräts verwendeten Kunststoffe können entsprechend ihrer Kennzeichnung recyclelt werden. Indem Sie sich für das Recycling entscheiden, leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Wenden Sie sich an die ortlichen Behörden, um Informationen über ihre ortliche Recyclinganlage zu erhalten.

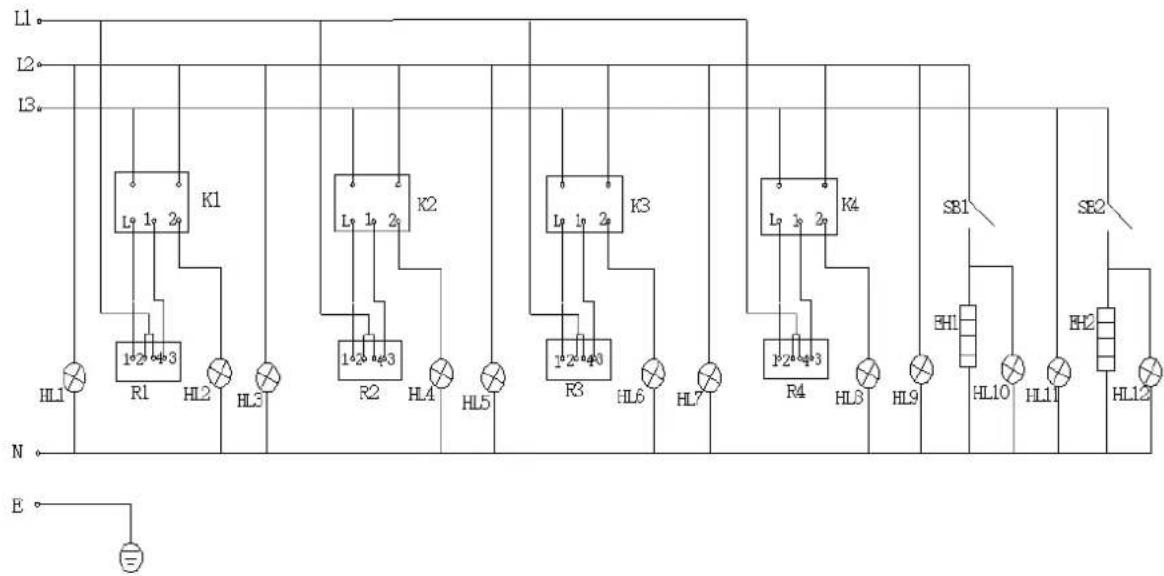

Elektrischer Schaltplan

SB1, SB2 - Temperaturregler

EH1, EH2-Heizungsrohre

HL1, HL3, HL5, HL7, HL9, HL11 - Anzeigeleuche für die Stromversorgung

HL2, HL4, HL6, HL8, HL10, HL12- Heizungs-Kontrolleuche

E-Erdungsanschluss

UMWELT-UNDENTSORGUNGSHINWEISE

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro - und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortingen Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dazu, diesen Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortingen Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über ihren lokalen Abfallkalender oder bei ihrer Stadt - oder Gemeindeverwaltung uber die in ihrem Gebiet zur Verfugung stehenden Möglichkeit der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES
ÜBER ELEKTRO - UND ELEKTRONIK - ALTGERÄTE
[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgeliche Entsorgung von Elektro - und Elektronikgeräten (Elektro - und Elektronikergesetz - ElektroG).
