РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ RCEC-120/700C6B Royal Catering

Manuel d'utilisation

Ce manuel d'utilisation a été traduit à l'aide d'une traduction automatique. Nous avons fait tout notre possible pour garantir l'exactitude de la traduction, mais veuillez notes que les traductions automatiques ne sont pas parfaites et ne sont pas destinées à replacer les traducteurs humains. La version officielle du manuel d'utilisation est en anglais. Les évientuelles différences entre la version traduite et l'original anglais ne sont pas juridiquement contraignantes. Si vous avez des questions sur l'exactitude de la traduction, veuillez vous reférer à la version anglaise, qui est la reférence officielle. D'autres versions linguistiques sont disponibles sur demande via [e-mail].

Caracteristiques techniques

Description du paramètre Valeur du	paramètre
Nom de produit	Cuisinière électrique avec armoire
Modèle	RCEC-120/700C6B
Tension [V] / Fréquence [Hz]	400~ / 50
Puisance [kW]	15,6
Dimensions (Largeur x Longueur x Hauteur) (mm)	1200x740x930
Poids [kg]	82
Niveau de protection contre la poussière	IPX4

But

Le produit est utilisé pour fournir un apparéil de cuisson efficace qui fonctionne à l'électricité pour le chauffage, tout en offrant un espace de rangement pratique en dessous.

Exigences relatives à l'environnement d'installation et d'utilisation

• Ce produit doit être place sur une surface stable, avec au moins 10 cm d'espace libre de chaque côté des matériaux non combustibles. L'arrière de l'appareil doit être à au moins 20 cm des surfaces non combustibles (par exemple, des murs en briques).
  La tension de l'alimentation doit correspondre à la tension spécifiée sur l'étiquette du produit.
• Le client doit installer un interrupteur d'alimentation, un disjoncteur et un dispositif de protection contre les fuites à proximate de l'équipement. Gardez la zone devant l'interrupteur libre de tout obstacle pour un accès facile.
• Cet équipement doit être correctement mis à la terre avant utilisation.
  Veillez à ne pas toucher la plaque chauffante pendant son fonctionnement et évitez d'élabrousser la machine avec des liquides pour éviter d'endommager les composants électriques.
• Ne pas déplacer ni plier la sonde de température à l'intérieur du bassin.
• Avant de mettre la machine en marche, vérifie que toutes les connexions électriques sont sécurisées et que la connexion à la terre est fiable.
  Si le cable d'alimentation doit etre remplace,utilise un cable du meme mode et faites effectuer le remplacement par un professionnel qualifie.
  L'installation et l'entretien des connexions electriques de ce produit doivent etre effectués par un électricien certifié.

Opération

Brûleur supérieur

1. Assurez-vous que l'alimentation électrique est correctement installée et que la puissance de fonctionnement correspond à la tension nominale.
2. Branchez l'alimentation et allumez-la. Levoyant vert de l'interrupteur d'alimentation s/allumera, indiquant que le poèle est sous tension.
3. Tournez le contrôleur de temperture dans le sens des aiguilles d'une montre pour regler la temperature souhaitee. La puissance la plus elevée se trouve au premier réglage, suivie du deuxième, le troisième étant le plus bas. L'indicateur de chauffage jaune s'allumera et le voyant vert s'eteindra, indiquant que le poèle fonctionne et que l'élement chauffant est actif.
4. Une fois la température souhaitee atteinte, vous pouze tourner le regulateur de température sur le deuxieme ou le troisieme reglage pour maintainir la chaleur.

NOTE

• Nettoyez régulièrement l'huile de la plaque du brûleur pour éviter tout dommage et prolonger la durée de vie de la machine.
• Si des conditions anormales survennent pendant l'utilisation, arrêtez immédiatement la machine. ÀpRES avoir résolu le problème, vous pouvez reprendre l'utilisation du poële.

Four inférieur

1. Branchez l'alimentation électrique et le voyant vert de l'interrupteur d'alimentation s'allumera, indiquant que le four est sous tension.
2. Tournez le contrôleur de temperture dans le sens des aiguilles d'une montre pour regler la temperature souhaitee. L'indicateur de chauffage jaune s'allumera et l'indicateur vert s'eteindra, indiquant que I'element chauffant est actif et que le fourCHAFFE.
3. Lorsque le four atteint la température régée, le contrôleur de température coupe automatiquement l'alimentation. Levoyant jaune s'éteint et le voyant vert se rallume, indiquant que l'élément chauffant s'est arrêté. Lorsque la température diminue légèrement, le contrôleur reconnectcte l'alimentation, levoyant jaune s'allume à nouveau et le voyant vert s'éteint. Ce cycle se repête pour maintainir la température régée.

NOTE Si des conditions anormales survient pendant l'utilisation, arrêtez immédiatement la machine. ÀpRES avoir résolu le problème, vous pouvez reprendre l'utilisation du four.

ENTRETIEN

• Avant le nettoyage et l'entretien, assurez-vous que l'alimentation électrique est coupée pour éviter les accidents.
• Àprous uneutilisation quotidienne,essuyez la surface et le cordon d'alimentation avec un chiffon de l'humide et un nettoyant non corrosif. N'utilise pas d'eau directement pour nettoyer la machine, carne, cette pourrait endommager ses composants électriques.

Résolution de problèmes

Phénomène	Raisons possibles	Méthodes de manipulation
La prise est branchée, mais levoyant est étant et la machine nechauffe pas.	La prise n'est pas correctementbranchée.	Réinsérez fermement la fiche.
Levoyant de chauffage est étéint et la plaque de cuisson ou le four ne chauffe pas.	1. Connexion desserrée ou déconnectée de la plaque du brûleur ou de l'élement chauffant. 2. La plaque du brûleur ou l'élement chauffant est grillé.	1. Serrez les connexions ou les vis aux deux extrémités de la plaque du brûleur ou de l'élement chauffant. 2. Remplacez la plaque du brûleur ou l'élement chauffant.
Levoyant d'alimentation est allumé, mais la température réglée n'est pas atteinte.	Le régulateur ou l'interrupteur de température est grillé.	Remplacez le contrôleur ou l'interrupteur de température.
La température est contrôle enormalement, mais levoyant est étéint.	Le voyant lumineux est grillé.	Remplacer le voyageant lumineux.

Transport et stockage

• Ce produit, fabriqué en verre, doit être manipulé avec précaution pendant le transport pour éviter tout dommage dû à des vibrations excessives.
• En règle générale, le produit emballe ne doit pas être stocké à l'extérieur pendant des périodes prolongées.
  Il doit être conservé dans un entrepôt bien ventilé, sans exposition à l'air corrosif.
• Ne pas stocker le produit à l'envers.
  Si un stockage temporaire à l'extérieur est nécessaire, assurez-vous qu'une protection adequate est fournie contre la pluie.

Élimination des apparèils usagés

Ne jetez pas cet apparéil dans les déchets municipaux. Remettez-le à un point de collecte et de recyclage des apparéils électriques et électroniques. Vérifiez le symbole sur le produit, le manuel d'instructions et l'emballage. Les plastiques utilisés pour construire l' apparéil peuvent être recyclées conformément à leurs marquages. EnChoosingant de recycler, vous contribuez significativement à la protection de notre environnement.

Contactez les autorités locales pour obtenir des informations sur toute centre de recyclage local.

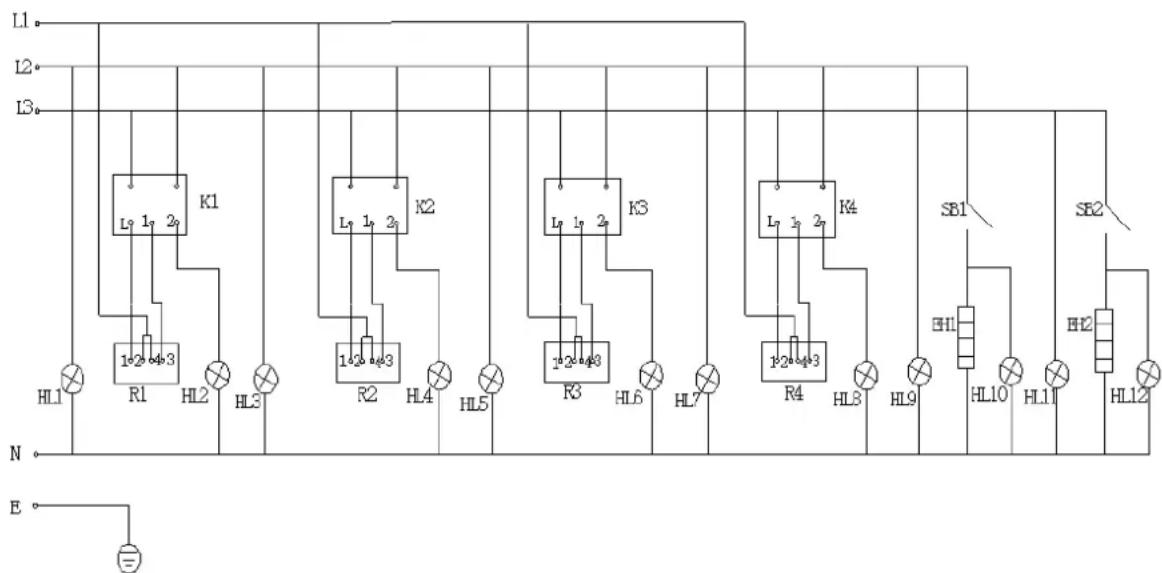

Schemeélectrique

SB1, SB2 - Contrôleur de température

EH1, EH2 - Tuyau de chauffage

R1, R2, R3, R4 - Plaque de brûleur

HL1, HL3, HL5, HL7, HL9, HL11 - Témoin lumineux d'alimentation

HL2, HL4, HL6, HL8, HL10, HL12 - Témoin lumineux de chauffage

E - Connexion à la terre

EH1, EH2 - Futés csó

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
