MANUALE UTENTE GTC 40-305 ATIKA

Istruzioni originali

① Conservare le istruzioni per un utilizzo futuro.
① Consegnare le istruzioni per l'uso a tutte le persone chiamate ad operare con l'apparecchio.

Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e avere montato l'apparecchio nel modo descritto!

I bambini e le persone con ridotte capacità fisiche, sensoriali o mentali o prive di esperienza ovvero le persone che non hanno familiarità con il manuale d'uso, non possono operare né utilizzare l'apparecchio.

L'apparecchio e il caricabatterie non devono essere utilizzati da bambini e ragazzi di età inferiore a 16 anni. Possono sussistere altri limiti di età per l'utilizzatore stabiliti dalle normative nazionali e locali.

Tenere la batteria fuori dalla portata dei bambini, che potrebbero ingerirla o usarla in maniera tale da mettere in pericolo loro stessi.

Contenuto

Standard di fornitura	55
Tempi di esercizio	55
Dichiarazione di conformità CE	56
Simboli presenti nelle istruzioni per l'uso	56
Simboli presenti sull'apparecchio	56
Utilizzo conforme alla finalità d'uso	57
Rischi residui	57
Vibrazioni (mano-braccio)	57
Indicazioni di sicurezza	58
– Mezzi di protezione individuali	58
– Indicazioni di sicurezza – Prima dell'utilizzo	58
– Indicazioni di sicurezza – Utilizzo	58
– Indicazioni di sicurezza – Durante l'utilizzo	59
– Indicazioni di sicurezza generali	59
– Comportamento in caso di emergenza	59
Descrizione dell'apparecchio / Pezzi di ricambio	60
Montaggio	60
– Montaggio della cappa di protezione	60
– Montaggio dell'impugnatura anteriore	60
– Collegamento di parte superiore e parte inferiore	60
– Impostazione del diametro di taglio	60

Prima della prima messa in funzione	60
Messa in funzione	60
- Accensione / Spegnimento	61
- Modalità a risparmio energetico / modalità normale	61
Istruzioni di lavoro	61
- Utilizzo del tagliaerba	61
Manutenzione e pulizia	62
- Manutenzione	62
- Sostituzione del rocchetto della bobina del filo	62
- Affilatura / rinnovo della lama	62
- Pulizia	63
Trasporto	63
Stoccaggio	63
Possibili guasti	64
Dati tecnici	65
Smaltimento	65
Garanzia	65

Standard di fornitura

Una volta disimballato l'apparecchio, verificare se il contenuto della scatola

▶ è completo
- presenta eventuali danni imputabili al trasporto.

Comunicare immediatamente al rivenditore o al costruttore eventuali contestazioni. Non verranno presi in considerazione i reclami presentati in un momento successivo.

• 1 decespugliatore - parte superiore
- 1 decespugliatore - parte inferiore
• 1 cappa di protezione
• 1 maniglia anteriore

• 1 manuale di istruzioni per l'uso
• 1 istruzioni per l'uso e il montaggio
  • 1 dichiarazione di garanzia
  • 1 confezione di viti

Dallo standard di fornitura sono esclusi i seguenti accessori, che sono acquistabili presso il proprio rivenditore o direttamente dal produttore:

• caricabatterie ALG 40-1800 (n. d'ordine: 365500)
- batteria AP 40-2000 (n. d'ordine: 365501) oppure
- batteria AP 40-4000 (n. d'ordine: 365503)

Tempi di esercizio

Prima della messa in funzione dell'apparecchio, consultare e osservare le normative locali (regionali) sull'inquinamento acustico.

Informazioni per la prevenzione dei rumori:

Oltre un certo grado non è possibile eliminare la rumorosità di questo apparecchio. Eseguire le attività particolarmente rumorose nelle ore consentite e stabilite per tale scopo. Attenersi agli intervalli di riposo e limitare la durata dei lavori allo stretto necessario. Per la protezione personale e di coloro che vi circondano è necessario indossare idonee cuffie di protezione.

Dichiarazione di conformità CE

N. (S-No.): 18721

corrispondentemente alle direttive: 2006/42/CE

Con la presente dichiariamo

ATIKA GmbH

Josef-Drexler-Str. 8, 89331 Burgau - Germany

sotto la nostra responsabilità che il prodotto

Rasentrimmer (Decespugliatore) GTC 40-305

Numero di serie: 000001 - 020000

è conforme alle disposizioni delle summenzionate Direttive CE, nonché alle disposizioni delle seguenti ulteriori Direttive: 2014/30/EU, 2011/65/EU, 2000/14/CE+ 2005/88/CE

Procedura di accertamento di conformità:

2000/14/CE - Appendice V + 2005/88/CE.

Livello di potenza acustica misurato L_WA 93,2 dB (A).

Livello di potenza acustico garantito L_WA 96 dB (A).

Sono state applicate le seguenti norme armonizzate:

EN 60335-1:2012+A11:2014, EN 50636-2-91:2014,

EN 55014-1:2006+A1:2009+A2:2011,

EN 55014-2:1997+A1:2001+A2:2008

Incaricato della compilazione della documentazione tecnica:

ATIKA GmbH -ufficio tecnico -Josef-Drexler-Str. 8

Direzione Costruzioni

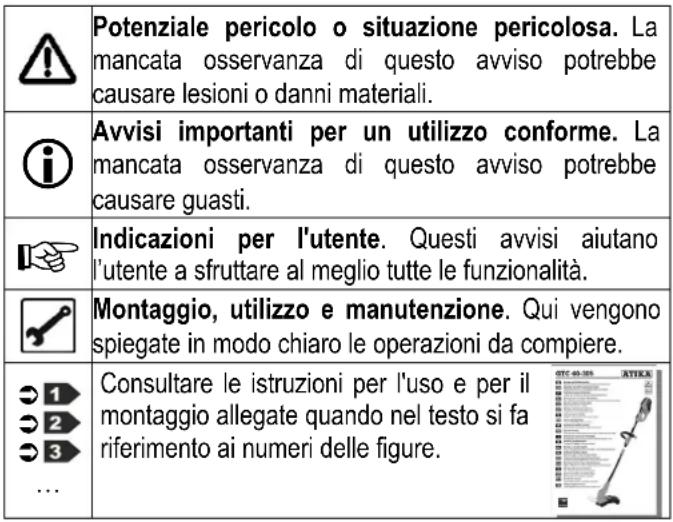

Simboli presenti nelle istruzioni per l'uso

Simboli presenti sull'apparecchio

Memorizzare il significato dei simboli per utilizzare l'apparecchio con maggiore sicurezza e proteggere se stessi e gli altri da possibili lesioni.

Per conoscere il significato dei simboli riportati sulla batteria e sul caricabatterie, fare riferimento alle rispettive istruzioni per l'uso.

	Avvertenza!
	Prima della messa in funzione, leggere e applicare quanto contenuto nelle istruzioni per l'uso e nelle norme di sicurezza.
	Pericolo a causa delle parti che possono essere scaraventate via quando il motore è in funzione – mantenere ad una distanza di sicurezza le persone non coinvolte nei lavori e gli animali domestici e da lavoro dalla zona di pericolo.
	Estrarre la batteria⇒ prima di qualsiasi intervento sul dispositivo (pulizia, manutenzione, riparazione ecc.).⇒ in caso di interruzioni delle operazioni, trasporto e stoccaggio.
	Indossare occhiali e cuffie di protezione.
	Indossare guanti di protezione!
	Indossare scarpe di protezione!
	Non esporre alla pioggia. Proteggere dall'umidità.
	Non usare utensili di taglio metallici!
	Senso di rotazione e numero di giri massimo della bobina del filo 9000 min ^-1
	Tenere lontani bambini, persone e animali dall'area di lavoro. Almeno 15 m.
		Pericob causato dall'utensile ancora in movimento.
	Apparecchio in modalità normale?Apparecchio in modalità a risparmio energetico
CE	Il prodotto corrisponde alle direttive europee vigenti per prodotti analoghi.
	Non gettare le apparecchiature elettriche tra i rifiuti domestici. Smaltire nel modo corretto apparecchiature, accessori e imballaggio.Ai sensi della Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Utilizzo conforme alla finalità d'uso

• Il decespugliatore è adatto al taglio di erba e vegetazione morbida simile, oltre a bordi erbosi non raggiungibili con il tosaerba, per l'uso privato domestico e il giardinaggio.
• L'apparecchio non deve essere utilizzato per tagliare e sminuzzare:

— siepi, arbusti e cespugli
- fiori
— per ottenere compostaggi.

Sussiste il pericolo di lesioni!

• Sono considerati decespugliatore destinati al settore domestico e di giardinaggio quelli non impiegati in giardini pubblici, parchi, centri sportivi e nel campo agricolo e forestale.
• Per utilizzo conforme alla finalità d'uso si intende anche l'osservanza delle condizioni di funzionamento, manutenzione e riparazione prescritte dal costruttore e il rispetto delle norme di sicurezza contenute nelle istruzioni per l'uso.
• Durante l'utilizzo della sega, attenersi inoltre alle norme antinfortunistiche in vigore, nonché a tutte le altre norme di sicurezza tecnica e di medicina del lavoro comunemente accettate.
• Ogni utilizzo diverso è da considerarsi come non conforme alla finalità d'uso. Il costruttore declina ogni responsabilità per i danni di qualsiasi genere da ciò risultanti. Il rischio ricade esclusivamente sull'utente.
• Il costruttore declina qualsiasi responsabilità per i danni di qualsiasi genere che dovessero risultare da modifiche al decespugliatore apportate arbitrariamente dall'utente.
• L'apparecchio deve essere preparato, utilizzato e sottoposto a manutenzione solo da persone che ne abbiano acquisito familiarità e che siano a conoscenza dei rischi connessi. Gli Interventi di riparazione devono essere eseguiti solo dai nostri tecnici oppure dai centri di assistenza da noi consigliati.
• La macchina non deve essere utilizzata in ambienti a rischio di esplosione o esposta alla pioggia.

Rischi residui

Anche in caso di utilizzo conforme e nonostante l'osservanza di tutte le norme di sicurezza pertinenti, potrebbero comunque sussistere dei rischi residui dovuti alla costruzione specifica per la finalità d'uso prevista.

I rischi residui possono essere ridotti al minimo attenendosi scrupolosamente a tutte le norme di sicurezza e usando l'apparecchio in modo conforme alla finalità d'uso.

Attenzione e cautela riducono il rischio di lesioni alle persone e danni alle cose.

• Avvertenza! Durante il funzionamento l'apparecchio produce un campo elettromagnetico. In determinate circostanze questo campo può pregiudicare il funzionamento di impianti medicali attivi o passivi. Per ridurre il pericolo di lesioni gravi, si raccomanda alle persone con impianti medicali di consultare il proprio medico e il produttore dell'impianto medicale prima di lavorare con l'apparecchio.
• Danni alla salute derivanti dalle vibrazioni mano-braccio in caso di utilizzo prolungato dell'apparecchio o di utilizzo e manutenzione inadeguati.
• Pericolo di lesioni alle mani e alle dita se si afferra il filo di taglio in movimento.
• Pericolo di lesioni ai piedi se si tocca il filo di taglio nella parte non coperta.
• Pericolo di lesioni dovuto allo scaraventare di pietre ed erba.
• Danni all'udito in caso di lavori di lunga durata senza apposite protezioni.
• Lesioni agli occhi in caso di mancato uso degli occhiali di protezione o della maschera.
• Scossa elettrica.
• Contatto con parti sotto tensione in caso di componenti elettrici aperti.
• Pericolo d'incendio

Nonostante tutte le contromisure adottate, potrebbero comunque venirsi a creare dei chiari rischi residui.

Vibrazioni (mano-braccio)

Vibrazioni: a_h = 3,5 m/s^2

Fattore di tolleranza K_hd = 1,5 m/s^2

Il valore di emissione di vibrazioni indicato è stato misurato secondo una procedura di controllo standardizzata e può essere usato per confrontare utensili elettrici.

Tale valore può inoltre essere utilizzato per una valutazione preliminare dell'inquinamento da vibrazioni.

Avvertenza:

Il valore di emissione di vibrazioni effettivo durante l'utilizzo della macchina può differire da quello indicato nelle istruzioni per l'uso o dal produttore. Ciò può dipendere dai seguenti fattori che occorre tenere in considerazione prima e durante l'utilizzo della macchina:

• il corretto utilizzo della macchina;
  — il corretto taglio o la corretta lavorazione del materiale;
  — le corrette condizioni d'uso della macchina;
• l'affilatezza dell'utensile da taglio o la giusta scelta dell'utensile da taglio;
• il corretto fissaggio delle maniglie e delle eventuali maniglie anti-vibrazione al corpo della macchina.

In caso di sensazione spiacevole o cambiamenti del colore cutaneo nella mano durante l'utilizzo della macchina, interrompere immediatamente il lavoro. Effettuare sufficienti

I

pause. In caso di mancato rispetto delle pause si rischia di contrarre la sindrome da vibrazione mano-braccio.

Si raccomanda di effettuare una stima del livello di esposizione in rapporto al tipo di lavoro e all'utilizzo della macchina e di interporre adeguati intervalli di riposo. In questo modo è possibile ridurre sensibilmente il livello di esposizione durante l'intero orario di lavoro. Minimizzare il rischio provocato dalle vibrazioni. Aver cura della macchina seguendo le indicazioni fornite nelle istruzioni per l'uso.

Evitare l'utilizzo della macchina a una temperatura minore o uguale a 10°C. Concepire un piano di lavoro che permetta di ridurre l'esposizione alle vibrazioni.

Indicazioni di sicurezza

Osservare le indicazioni seguenti per proteggersi se stessi e terze persone nei confronti di possibili lesioni.

Prima della messa in funzione di questi utensili, leggere e osservare pertanto le seguenti norme e le norme antinfortunistiche della società di assicurazione contro gli infortuni ovvero le norme di sicurezza in vigore nei singoli paesi. In questo modo è possibile proteggere se stessi e gli altri contro il rischio di contusioni.

Le normative nazionali possono limitare l'uso della macchina.

Consegnare le norme di sicurezza a tutte le persone chiamate ad operare con la macchina..
i Conservare le presenti norme di sicurezza in buono stato.

• Prima dell'uso, acquisire familiarità con l'apparecchio e i comandi facendo riferimento alle relative istruzioni, istruendosi al tempo stesso sul corretto utilizzo.
• Non utilizzare l'apparecchio per scopi diversi da quelli prescritti (vedere: utilizzo conforme alla finalità d'uso).
• Agire con la massima attenzione. Prestare attenzione a quanto si sta per fare. Lavorare con coscienza. Non utilizzare l'apparecchio se si è stanchi o sotto l'influsso di droghe, alcool o medicinali. Un momento di disattenzione durante l'uso dell'apparecchio potrebbe infatti causare lesioni serie.
• L'utente è responsabile dei sinistri o pericoli che si verificano nei confronti di terze persone o delle relative proprietà.

Mezzi di protezione individuali

- Durante l'utilizzo dell'apparecchio, indossare sempre indumenti da lavoro adeguati:

• non indossare indumenti ampi o gioielli che potrebbero incastrarsi nelle parti mobili
  – non indossare abiti larghi oppure con nastri o cordoncini pendenti

— una retina per raccogliere i capelli lunghi
- occhiali e cuffie di protezione
- giacca con colori segnaletici
— pantaloni e guanti antitaglio
- stivali antisdrucciolo (scarpe antinfortunistiche) con protezione antitaglio e puntale protettivo
- materiale di pronto soccorso
- event. telefono cellulare

Indicazioni di sicurezza – Prima dell'utilizzo

Prima della messa in funzione e regolarmente durante l'utilizzo, eseguire i seguenti controlli: Prestare attenzione alle relative sezioni nelle istruzioni per l'uso:

• La macchina è montata completamente e correttamente?
• La macchina si trova in uno stato accettabile e sicuro?

Utilizzare l'apparecchio solo se provvisto di copertura di protezione o di dispositivo di protezione non danneggiati.

• Le maniglie sono pulite e asciutte?
- Controllare l'apparecchio per verificare se i fissaggi sono allentati e componenti danneggiati, come ad es. incrinature sulla barra.
- Prima di iniziare il lavoro assicurarsi che:

• nell'area di lavoro non sostino altre persone, bambini o animali
• non ci siano ostacoli dietro l'utilizzatore mentre indietreggia

• vicino ai piedi l'area sia priva di corpi estranei, sterpaglia e rami.
  — sia garantita stabilità.

• La postazione di lavoro è priva di pericoli di inciampo? Tenere la zona di lavoro in ordine! Il disordine potrebbe causare incidenti. – Pericolo di inciampo!

• Prima di tagliare rimuovere tutti i corpi estranei (per es., pietre, rami, fili metallici, ecc.). Durante l'utilizzo, verificare la presenza di altri corpi estranei.
• Tenere in considerazione gli influssi ambientali:

- Non lavorare mai in condizioni d'illuminazione insufficiente (ad es. in caso di nebbia o all'imbrunire), ma soltanto con la luce del giorno o un'ottima illuminazione artificiale. In caso contrario potrebbe risultare difficile riconoscere le condizioni dell'area di caduta - pericolo di infortuni!

• Non lavorare in condizioni meteorologiche avverse (ad es. pioggia, rischio di fulmini, nevischio).
• Non utilizzare la macchina vicino a liquidi o gas infiammabili – Pericolo di incendio!

Indicazioni di sicurezza – Utilizzo

• Non lavorare mai con una sola mano. Impugnare saldamente l'apparecchio con entrambe le mani.
  • Non lavorare mai

— con le braccia tese
- in punti difficili da raggiungere
— al di sopra dell'altezza delle spalle
— su scale, ponteggi o alberi.

• Lavorare su una base antiscivolo e piana.
- Evitare di assumere posizioni anomale. Garantire un supporto sicuro e mantenere in ogni momento l'equilibrio.

• Adottare sempre una posizione sicura sui punti ripidi.
• Muovere l'apparecchio solo camminando, mai correndo.
• Cambiare regolarmente la posizione di lavoro.
• Spegnere l'apparecchio nelle pause di lavoro e posizionarlo in modo che non sia pericoloso per nessuno. Assicurarsi che i non addetti non abbiano accesso all'apparecchio.

Indicazioni di sicurezza – Durante l'utilizzo

• Non lavorare mai da soli. Mantenere costantemente il contatto visivo e vocale con altre persone, in modo che possa essere prestato aiuto immediatamente in caso di emergenza.
• Indossare occhiali di protezione e scarpe robuste durante l'intero periodo di utilizzo della macchina.
• In caso di potenziale pericolo o situazione di emergenza, arrestare immediatamente il motore.
• Non lasciare mai l'apparecchio funzionante incustodito.
• In caso di malessere fisico (ad esempio, mal di testa, vertigini, nausea e così via) interrompere immediatamente il lavoro. Grave pericolo di lesioni!
• Prima di accendere l'apparecchio accertarsi che l'utensile di taglio non incontri ostacoli.
• Pericolo di lesioni! Prima di accendere l'apparecchio, accertarsi che i piedi e le mani si trovino a distanza di sicurezza dall'utensile di taglio.
• Pericolo di lesioni! L'utensile di taglio è ancora in funzione! Non frenarlo manualmente,
• Iniziare il taglio solo quando l'utensile di taglio ha raggiunto il numero di giri massimo.
• Non sovraccaricare la macchina! Si lavora al meglio e nella massima sicurezza nel campo di potenza specificato.
• Assicurarsi che le fessure di ventilazione siano sgombre da corpi estranei.
• Eseguire delle pause durante le operazioni di taglio, in modo da lasciar raffreddare il motore/la batteria.
• Non posare l'apparecchio surriscaldato nell'erba asciutta o su oggetti infiammabili.
• Mai toccare oggetti solidi (pietre, tronchi) con l'utensile di taglio in funzione.

Indicazioni di sicurezza generali

• Spegnere l'apparecchio e rimuovere la batteria in caso di:
• Contatto dell'apparecchio con pietre, chiodi o altri corpi estranei, per verificare che non sia stato danneggiato.
• interventi di riparazione
• interventi di manutenzione e pulizia
• eliminazione di guasti o blocchi
• Controllo dell'apparecchio nel caso quest'ultimo inizi a vibrare eccessivamente
• trasporto e conservazione
• sostituzione dell'utensile di taglio
• abbandono della macchina (anche per interruzioni di breve durata).

- Non toccare i componenti mobili pericolosi prima di avere estratto la batteria dall'apparecchio e prima che i componenti mobili pericolosi siano giunti all'arresto completo.

• Curare la macchina con grande attenzione:
• Attenersi alle norme di manutenzione e alle istruzioni per il cambio utensile.
• Mantenere le maniglie asciutte e libere da olio, resina e grasso.

- Mantenere sempre l'utensile di taglio in buono stato.

- Controllare l'apparecchio prima dell'uso e dopo la caduta o altri tipi di urti per assicurarsi che sia in condizioni regolari.

- Controllare se la macchina presenta danneggiamenti:

- Prima di riutilizzare la macchina, è necessario verificare attentamente se le protezioni o le parti leggermente danneggiate funzionano in modo corretto e secondo le disposizioni. Mettere in funzione l'apparecchio solo con i dispositivi di protezione completi e correttamente montati; sull'apparecchio non modificare nulla che potrebbe comprometterne la sicurezza.

- Controllare se le parti mobili funzionano in modo ottimale senza bloccarsi o se vi sono delle parti danneggiate. Accertarsi che tutti i componenti siano montati correttamente e che tutte le condizioni volte a garantire un corretto funzionamento siano state soddisfatte.

- Le protezioni e le parti danneggiate devono essere riparate o sostituite a regola d'arte da parte di un'officina specializzata autorizzata, a meno che le istruzioni per l'uso non prevedano qualcosa di diverso.

- Sostituire le etichette di sicurezza danneggiate o illeggibili.

• Non lasciare inserita alcuna chiave per utensili!
  Prima dell'accensione, controllare sempre che la chiave e gli utensili di regolazione siano stati rimossi.
• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso lontano dalla portata dei bambini.
• Una manutenzione inappropriata, l'uso di ricambi non conformi, la rimozione o la modifica dei dispositivi di protezione possono causare danni all'apparecchio e lesioni gravi agli operatori.

Non eseguire nessun'altra riparazione che non sia contemplata nel capitolo "Manutenzione e pulizia", ma rivolgersi direttamente al produttore o al centro di assistenza autorizzato.

Utilizzare solo ricambi e accessori originali. L'utilizzo di pezzi di ricambio e di accessori diversi potrebbe causare incidenti per l'utente. Il costruttore declina ogni responsabilità per i danni da ciò risultanti.

Per le norme di sicurezza relative alla batteria e al caricabatterie, fare riferimento alle rispettive istruzioni per l'uso.

Comportamento in caso di emergenza

• Adottare le misure di pronto soccorso necessarie in base alla lesione e richiedere il più rapidamente possibile l'intervento di un medico qualificato.
  ■ Proteggere il ferito da altre lesioni e fargli mantenere la calma.

3 Descrizione dell'apparecchio / Pezzi di ricambio

- Tenere le istruzioni per l'uso e il montaggio allegate sempre a portata di mano.

Pos	Denominazione	N. ordinazione
1	Testa di taglio	✕
2	Cappa di protezione	380707
3	Staffa di protezione	380708
4	Pulsante di regolazione (Regolazione dell'angolazione)	✕
5	Decespugliatore - parte inferiore	✕
6	Maniglia anteriore	✕
7	Dado di sicurezza	✕
8	Decespugliatore - parte superiore	✕
9	Tasto ECO	✕
10	Caricabatterie 1,8 A (ALG 40-1800)	365500
11	Batteria 2,0 Ah (AP 40-2000)	365501
12	Batteria 4,0 Ah (AP 40-4000)	365503
13	Blocco dell'accensione	✕
14	Interruttore di accensione /spegnimento	✕
15	Filo di taglio	✕
16	Lama	✕
17	Coperchio della bobina	380706
18	Rocchetto della bobina del filo	✕
19	Parte inferiore della bobina del filo	✕
20	Etichette di sicurezza 1	380704
21	Etichette di sicurezza 2	380703
22	Manopola	✕
23	Bobina del filo di ricambio	380705

Montaggio

⚠ Mettere in funzione il decespugliatore solo dopo l'assemblaggio completo.

Montaggio della cappa di protezione

• 1. Collocare la cappa di protezione (2) sulla testa di taglio (1).
     Avvitare la cappa di protezione (2) con le viti in dotazione (M4x15) alla testa di taglio (1).

Montaggio dell'impugnatura anteriore

5 Inserire la guarnizione di gomma sulla parte superiore del decespugliatore (8) in corrispondenza della posizione in cui si desidera fissare la maniglia (6).
→ 5 Inserire la maniglia (6) sulla guarnizione di gomma e fissarlo con le viti in dotazione (M5x35).

Collegamento di parte superiore e parte inferiore

→ 6 Inserire la parte superiore (8) e la parte inferiore (5) insieme.
i Attenersi alle marcature (▶◀).

→ 6 Spingere i dadi di sicurezza (7) sul collegamento a spina e serrarli.

Prima della prima messa in funzione

Prima della messa in funzione dell'apparecchio, caricare la batteria e inserirla nell'apparecchio.

8 Caricamento della batteria: vedere le istruzioni per l'uso per la batteria e/o per il caricabatterie.

9 Inserimento della batteria: Inserire la batteria nella guida del supporto batteria fino a che i contatti della batteria sono ben fissati sulle spine di contatto dell'apparecchio (si sente lo scatto).

2

Le batterie agli ioni di litio AP 40-2000 (N. articolo 365501) o AP 40-4000 (N. articolo 365503), nonché il caricabatterie ALG 40-1800 (N. articolo 365500) non sono incluse in dotazione e devono essere acquistate separatamente.

Utilizzare soltanto una batteria originale.

Non usare altri tipi di caricabatterie per caricare le batterie. Il caricabatterie è stato progettato su misura per questo tipo di batterie. L'utilizzo di un caricabatterie non idoneo può causare scariche elettriche, surriscaldamento o la fuoriuscita del liquido corrosivo delle batterie.

Per maggiori informazioni sulle batterie e sul caricabatterie, fare riferimento alle rispettive istruzioni per l'uso.

Messa in funzione

⚠ Attenzione! Verificare prima della messa in funzione come mettere l'apparecchio rapidamente fuori servizio in caso di emergenza!
⚠️ Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e avere montato l'apparecchio nel modo descritto!

Prima di ogni utilizzo, controllare sull'apparecchio

— eventuali danneggiamenti,
- fissaggi allentati,
- coperture o dispositivi di protezione montati correttamente e intatti.

Prima della messa in funzione assicurarsi che il blocco dell'accensione e l'interruttore ON/OFF sulla manopola funzionino correttamente.

Non utilizzare l'apparecchio se può essere acceso con l'interruttore ON/OFF soltanto. Portare immediatamente l'apparecchio al centro di assistenza per il controllo o la riparazione.

Accensione / Spegnimento

Tenere l'apparecchio ben saldo facendo attenzione che l'utensile di taglio non venga a contatto con oggetti solidi.
Tenere sempre le mani e i piedi a una distanza di sicurezza dall'utensile di taglio.
L'utensile di taglio non deve toccare il suolo.

Accensione

L'apparecchio è dotato di un circuito di sicurezza che impedisce un'accensione involontaria.

10 Tenere l'apparecchio ben saldo con entrambe le mani: la mano sinistra afferra la maniglia anteriore (6) mentre quella destra afferra sempre la manopola (X). Vale anche per i mancini!
→ 12 Premere il blocco dell'accensione (13), quindi l'interruttore ON/OFF (14). Durante il taglio è possibile rilasciare il tasto di sicurezza (13).
In caso di livello di carica basso, l'apparecchio si spegne automaticamente per proteggere la batteria.

Onde evitare danni alla batteria, non cercare mai di azionare l'interruttore ON/OFF.

Caricare la batteria agli ioni di litio ( ➞ Istruzioni per l'uso "Batteria").

Spegnimento

11 Rilasciare l'interruttore sull'impugnatura ON/OFF (14).
Il filo di taglio continua a girare dopo lo spegnimento del decespugliatore. Pertanto, prima di riaccendere l'apparecchio, attendere fino all'arresto del filo.

Regolazione della velocità dell'utensile di taglio

La velocità dell'utensile di taglio è regolabile in continuazione con l'interruttore ON/OFF (14).
Se l'interruttore ON/OFF viene premuto soltanto leggermente, l'utensile di taglio gira a bassa velocità. Ogni volta che viene premuto l'interruttore ON/OFF, l'utensile di taglio gira più velocemente.

Modalità a risparmio energetico/Modalità normale

L'apparecchio può essere utilizzato in modalità a risparmio energetico o in modalità normale.

L'apparecchio si avvia sempre in modalità normale. È possibile invertire la modalità soltanto una volta che l'apparecchio è acceso.

Cambio di modalità

Premere il tasto verde:

l'apparecchio è in modalità a risparmio energetico.

→ L'autonomia della batteria aumenta.

La spia centrale si illumina di verde quando l'apparecchio viene usato in modalità a risparmio energetico.

Premere il tasto giallo:

l'apparecchio è in modalità normale.

→ L'autonomia della batteria diminuisce.

Istruzioni di lavoro

Non mettere in funzione l'apparecchio senza avere prima letto le presenti istruzioni per l'uso, avere osservato tutte le norme specificate e avere montato l'apparecchio nel modo descritto!
Tenere sempre le mani e i piedi a una distanza di sicurezza dall'utensile di taglio!

Utilizzo del tagliaerba

Corretta esecuzione del lavoro

10

Assumere una posizione stabile e tenere l'apparecchio ben saldo con entrambe le mani: la mano sinistra afferra l'impugnatura di guida mentre quella destra afferra sempre la manopola. Vale anche per i mancini!
Posizionare la maniglia anteriore (6) in modo da poter comandare l'apparecchio in maniera sicura e comoda.
Durante la procedura di taglio tenere l'apparecchio in modo che

— vi sia una distanza sufficiente dal corpo.
- l'utensile di taglio sia sempre tenuto al di sotto della vita.

Accertarsi che l'utensile di taglio non poggi al suolo al momento dell'accensione.

Impostazione dell'angolo della testa di taglio

12 angolo della testa di taglio (1) può essere impostato in 3 posizioni diverse. Per fare questo premere la manopola di regolazione (4) e spostare la testa di taglio (1) nella posizione desiderata.

Tagliare

Accendere il decespugliatore in una superficie pianeggiante già falciata.
13 Durante la procedura di taglio, tenere il decespugliatore a una distanza sufficiente dal corpo. Inclinare l'apparecchio leggermente in avanti ed effettuare movimenti leggeri e regolari da sinistra verso destra.
Le prestazioni migliori si ottengono tagliando erba secca.

i L'erba bagnata si taglia con maggiore difficoltà e provoca immediati intasamenti.

14 erba più alta e la vegetazione più folta oltre i 15 cm devono essere tagliate gradualmente al fine di evitare possibili intasamenti.

I

Portare l'apparecchio attorno ad alberi e arbusti in modo da non danneggiare le piante. Per un controllo migliore utilizzare la staffa di protezione (3).
i Le piante danneggiate possono morire.
Iniziare lasciando un minimo di distanza da muri, alberi, recinti, bordi erbosi o altri ostacoli e procedere gradualmente. Non utilizzare il filo (15) di taglio direttamente sui muri e lungo le pietre da pavimentazione, in quanto ciò causa un'usura eccessiva del filo (15).

Adeguare il numero di giri del motore e la profondità di taglio alle circostanze. Se il numero di giri del motore è troppo basso, è possibile che la sterpaglia si impigli o si incastri nell'utensile di taglio.

Se erba, rami o altri oggetti rimangono impigliati nell'utensile di taglio o l'apparecchio vibra in modo inconsueto, spegnere immediatamente il motore e controllare l'apparecchio.

Il filo di taglio continua a girare dopo lo spegnimento del tagliaerba. Pertanto, prima di riaccendere l'apparecchio, attendere fino all'arresto del filo.
Se la bobina del filo è vuota, sostituirla con una bobina originale.

Alimentazione del filo

Il filo (15) si consuma durante il lavoro o può rompersi, rendendo impossibile il taglio dell'erba.

Spegnere l'apparecchio rilasciando l'interruttore ON-OFF posto sull'impugnatura (14).

Il filo di taglio continua a girare dopo lo spegnimento del decespugliatore. Pertanto, prima di verificare l'alimentazione del filo, attendere fino all'arresto del filo stesso.

Pericolo di taglio!

Indossare guanti di protezione per evitare lesioni.

Rimuovere la batteria (11/12).

Premere più volte il bottone rosso sulla parte inferiore della bobina del filo (19). In questo modo il rocchetto della bobina del filo continua a girare per alcuni nottolini. All'accensione dell'apparecchio il filo di taglio si srotola automaticamente. Se il filo (15) di taglio supera il diametro di taglio massimo, viene accorciato dalla lama (16) integrata nella cappa di protezione (2).

Manutenzione e pulizia

Prima di ogni intervento di manutenzione e pulizia

• spegnere l'apparecchio
• attendere l'arresto dell'utensile di taglio
• estrarre la batteria

Indossare guanti protettivi per effettuare interventi di manutenzione e pulizia sull'utensile di taglio al fine di evitare eventuali ferite.

Gli interventi di manutenzione e pulizia più approfonditi rispetto a quelli descritti nel presente capitolo devono essere effettuati esclusivamente dal servizio di assistenza.

I dispositivi di protezione rimossi per la manutenzione e la pulizia devono essere rimontati e controllati come prescritto.

Utilizzare solo pezzi originali. Pezzi diversi potrebbero causare danni e lesioni imprevedibili.

Manutenzione

L'utensile di taglio non si ferma subito dopo lo spegnimento. Prima di iniziare la riparazione o la manutenzione, attendere l'arresto di tutte le parti.

Per garantire un uso prolungato ed affidabile dell'apparecchio, eseguire regolarmente i seguenti interventi di manutenzione.

Verificare che l'apparecchio non presenti danneggiamenti visibili come

• fissaggio allentato
• componenti usurati o danneggiati
• utensile di taglio danneggiato

Le riparazioni necessarie o gli interventi di manutenzione devono essere eseguiti prima dell'uso dell'apparecchio.

Sostituzione del rocchetto della bobina del filo

16 Rimuovere la batteria (11/12).
20 Rimuovere lo sporco e l'erba residua.
18 Premere entrambi i fermi ( · >>>) del coperchio della bobina (17) e rimuoverla.
→ 18 Estrarre il filo di taglio (18),
19 Infilare l'estremità del filo di taglio "C" del nuovo rocchetto della bobina (18) nell'apposita apertura "D" nella parte inferiore della bobina del filo (19).
19 Inserire saldamente il rocchetto della bobina del filo (18) nella parte inferiore della bobina del filo (19). Accertarsi che il filo di taglio non sia incastrato ed estrarlo dall'apertura "D" per circa 12 cm.
→ 19 Premere il coperchio della bobina (17) nuovamente sulla parte inferiore della bobina del filo (19) fino a sentire lo scatto.

Affilatura / rinnovo della lama

→ 7 Svitare la lama (16).
Serrare la lama in una morsa a vite e affilarla con una lima piatta.
Assicurarsi che l'angolo della lama non cambi e limare in un'unica direzione.
Limare con cautela.

→ 7 Avvitare nuovamente la lama come illustrato.

⚠️ Non serrare troppo le viti.

① Non utilizzare lame non affiliate o danneggiate. Una lama danneggiata deve essere sostituita con una nuova.

Pulizia

Pulire accuratamente l'apparecchio dopo ogni utilizzo, in modo da preservare il funzionamento ottimale.

• Al termine del lavoro rimuovere dall'utensile di taglio e dalla cappa di protezione erba, sporco, resti di piante e liquidi (linfa delle piante) con una spazzola o un panno umido.
• Pulire l'alloggiamento con una spazzola morbida o uno straccio bagnato.
• Pulire le spine di contatto nello scomparto della batteria con un pennello morbido.
• Non pulire la macchina con acqua corrente o idropulitrici.
• Non utilizzare solventi (benzina, alcool, ecc.) per le parti in plastica, in quanto possono danneggiarle.
• Mantenere le maniglie asciutte e libere da olio e grasso.
  Non utilizzare acqua, solventi e lucidanti.
• Assicurarsi che lo sfiato per il raffreddamento non sia ostruito da corpi estranei (pericolo di surriscaldamento).

Per le indicazioni relative alla manutenzione e alla pulizia della batteria e del caricabatterie, fare riferimento alle rispettive istruzioni per l'uso.

Trasporto

Prima ogni trasporto:

• spegnere l'apparecchio
• attendere l'arresto dell'utensile di taglio

• estrarre la batteria

• Trasportare l'apparecchio tenendolo in equilibrio per il fusto. Tenere l'utensile di taglio all'indietro.

• Trasportare l'apparecchio esclusivamente nel bagagliaio di un autoveicolo o in un vano separato.
  ■ Per risparmiare spazio, è possibile smontare l'apparecchio.
• Nel caricarlo, non lanciare bruscamente l'apparecchio. Assicurare l'apparecchio contro il ribaltamento e i danni. Controllare la presenza di eventuali danni sull'apparecchio, qualora sia stato esposto durante il trasporto a forti colpi.

Per le indicazioni relative al trasporto della batteria e del caricabatterie, fare riferimento alle rispettive istruzioni per l'uso.

Stoccaggio

Prima di ogni stoccaggio

• spegnere l'apparecchio
• attendere l'arresto dell'utensile di taglio

• estrarre la batteria

• Conservare i dispositivi inutilizzati in un luogo asciutto e chiuso, lontano dal freddo e dalla portata di bambini e persone non autorizzate.

• In fase di stoccaggio non appoggiare l'apparecchio sulla cappa di protezione onde evitare deformazioni della cappa stessa.

• La soluzione migliore è conservarlo appeso. A tale scopo è presente un foro nell'alloggiamento per appendere l'apparecchio (M).

• Allentando il dado di sicurezza (7) e tirando verso l'esterno la parte inferiore e superiore, è possibile riporre l'apparecchio occupando uno spazio minimo.

i Prima di ogni stoccaggio prestare attenzione a quanto segue per prolungare il ciclo di vita dell'apparecchio e garantire un facile azionamento dello stesso:

— Effettuare una pulizia e una manutenzione accurate.

Per una pulizia efficace di bobina del filo e cappa di protezione, rimuovere la bobina.
→ Durante la pulizia verificare che la cappa di protezione non presentino danni.
→ Affinché il filo di taglio si mantenga flessibile, è necessario che assorba un certo grado di umidità prima di essere utilizzato.
Prima di utilizzarlo, riporre il filo di taglio che si ha in magazzino o che si ha appena acquistato in acqua per 1-2 giorni affinché assorba l'umidità necessaria.

- Per garantire un utilizzo affidabile dell'apparecchio, controllare che lo stesso sia in condizioni perfette.

Per le indicazioni relative alla conservazione della batteria e del caricabatterie, fare riferimento alle rispettive istruzioni per l'uso.

Possibili guasti

Prima di rimuovere qualsiasi guasto

• spegnere l'apparecchio
• attendere l'arresto del filo di taglio
• indossare guanti di protezione
• estrarre la batteria

Dopo la rimozione di qualsiasi guasto, mettere nuovamente in funzione e controllare tutti i dispositivi di protezione.

Guasto	Possibile causa	Eliminazione
L'apparecchio non si avvia dopo l'accensione	→ Batteria agli ioni di litio scarica	→ Caricare la batteria agli ioni di litio
	→ Batteria agli ioni di litio non inserita correttamente	→ Inserire correttamente la batteria agli ioni di litio
	→ Batteria, motore o interruttore difettosi	→ Far controllare o far riparare la batteria, il motore o l'interruttore da un elettricista autorizzato o dal servizio clienti, oppure farli sostituire con pezzi di ricambio originali
L'apparecchio non funziona a piena potenza	→ Batteria agli ioni di litio debole	→ Caricare la batteria agli ioni di litio
	→ Batteria agli ioni di litio difettosa	→ Rivolgersi al servizio assistenza
L'apparecchio taglia a singhiozzo	→ Interruttore di accensione/spegnimento difettoso	→ Rivolgersi al servizio assistenza
	→ Guasto interno	→ Rivolgersi al servizio assistenza
L'apparecchio non taglia (prestazioni di taglio non soddisfacenti)	→ Filo di taglio troppo corto/spezzato	→ Alimentare il filo di taglio
	→ Apparecchio sovraccarico, erba troppo alta	→ Tagliare l'erba gradualmente
Il filo di taglio non viene alimentato	→ Bobina vuota	→ Sostituire la bobina del filo
	→ Filo di taglio aggrovigliato	→ Riavvolgere il filo di taglio
Durata di taglio per carica di batteria troppo bassa	→ Batteria non del tutto carica	→ Caricare la batteria agli ioni di litio
	→ Durata batteria superata	→ Sostituire la batteria
L'apparecchio si spegne da solo	→ Batteria agli ioni di litio troppo calda (45 °C)	→ Lasciar raffreddare la batteria agli ioni di litio
	→ Livello di carica troppo basso	→ Caricare la batteria agli ioni di litio
Vibrazioni insolite	→ Residui di erba fra bobina e cappa di protezione	→ Rimuovere i residui di erba
Modalità di funzionamento non selezionabile	→ Tasto di accensione in modalità a risparmio energetico o normale difettoso	→ Rivolgersi al servizio assistenza

i In caso di ulteriori anomalie o domande rivolgersi al proprio rivenditore locale.

Dati tecnici

Tipo	GTC 40-305
Anno di costruzione	vedere ultima pagina
tensione della batteria compatibile	36 V max. 40 V)
Numero di giri a vuoto no	9000 min ^-1
Diametro di taglio	∅ 254 mm / ∅ 305 mm
Filo di taglio ∅	∅ 1,65 mm
Lunghezza filo (complessiva)	4,5 m
Livello di pressione acustica Lwa	Livello di pressione acustica misurato 93,2 dB (A)
(secondo la direttiva 2000/14/EG)	Livello di pressione acustica garantito 96 dB (A)
Tolleranza K	2,5 dB (A)
Livello di pressione acustica al posto di lavoro LPA (secondo la direttiva 2000/14/EG)	82 dB (A)
Tolleranza K	2,5 dB (A)
Vibrazione mano-braccio	ah = 3,5 m/s ^2
Tolleranza K	1,5 m/s ^2
Peso (senza batteria)	ca. 2,8 kg

Per i dati tecnici della batteria e del caricabatterie, fare riferimento alle rispettive istruzioni per l'uso.

Smaltimento

Smaltire correttamente e nel rispetto dell'ambiente lo decespugliatore, la batteria, il caricabatterie, gli accessori e l'imballaggio.

Solo per i paesi dell'UE

Non gettare le apparecchiature elettriche tra i rifiuti domestici.

Ai sensi della Direttiva europea 2012/19/CE sui rifiuti di apparecchiature elettriche ed elettroniche le apparecchiature elettriche inutilizzabili devono essere raccolte separatamente e riciclate nel rispetto dell'ambiente.

Per le indicazioni relative allo smaltimento della batteria e del caricabatterie, fare riferimento alle rispettive istruzioni per l'uso.

Garanzia

Rispettare la dichiarazione di garanzia allegata.
