MANUALE UTENTE B902L Nolan

SICUREZZA E ISTRUZIONI D'USO

Congratulazioni per aver acquistato un prodotto Nolangroup N-Com.

N-Com B902L è stato costruito utilizzando le più moderne tecnologie e i migliori materiali. I lunghi test e lo sviluppo meticoloso del sistema hanno consentito di raggiungere la più elevata qualità audio.

Per maggiori informazioni su B902L, per scaricare le istruzioni in formato PDF e installare l'ultima versione Firmware disponibile, visita il sito www.n-com.it

▲ersione Firmware: 1.x.x

RIFERIMENTI NORMATI▲I

I prodotti della linea N-Com sono conformi alle normative secondo lo schema sotto riportato:

B902L

Il sistema Bluetooth è conforme ai requisiti essenziali di sicurezza e le altre pertinenti disposizioni della Direttiva RED 2014/53/EU, 2009/65/EC, 2012/19/EU ▼EEE

Caricabatteria

Direttiva 2014/35/EU L▲D, 2014/30/EU EMC, 2009/125/CE ErP, 2011/65/EU RoHS

Batteria

Direttiva 2001/95/CE – GPSD, 2013/56/UE - BAT, 1907/2006 – REACH, 2014/30/UE – EMC, 2011/65/EU - RoHS

Le Dichiarazioni di Conformità sono scaricabili dal sito www.n-com.it alla sezione Download.

Model: B902L RPMN: N-Com B902L R

FCC ID:Y6MNCOM15

IC: 9455A-NCOM15

1.1.Sicurezza stradale 3
1.2.Accensione in ambienti sicuri....3
1.3.Interferenze 4
1.4.Utilizzo appropriato....4
1.5.Personale qualificato....4
1.6.Accessori e batterie 4
1.7.Smaltimento 5

2. CONTENUTO DELLA CONFEZIONE......6

3. INSTALLAZIONE NEL CASCO 7

3.1.Installazione del sistema B902L nel casco 8
3.2.Applicazione del sistema ESS al casco....12
3.3.Regolazione del microfono....14

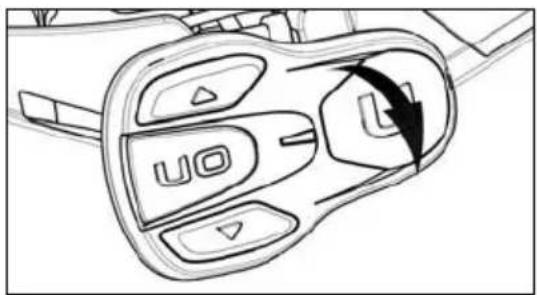

3.4.Rimozione del sistema B902L dal casco....15

4. FUNZIONI DI BASE 16

4.1.Regolazione del volume....16
4.2.Funzione Auto On / Off....16
4.3.Annunci ▲ocali multilingua....16
4.4.N-Com EASYSET 17
4.5.Aggiornamento Firmware 17

5. MENU AFFILIAZIONE 17

6. MENU CONFIGURAZIONE....18

7. AFFILIAZIONE TELEFONO / LETTORE MP3....19

8. AFFILIAZIONE SECONDO TELEFONO 19

9.1.Chiamata rapida....20
9.2.Funzione Conferenza Telefono....21
9.3.Smart Navi System 21

10. MUSICA ▲IA BLUETOOTH....22

10.1.Condivisione musica via Bluetooth (A2DP Sharing) 22

11. MUSICA ▲IA CA▲O....22

12. AFFILIAZIONE NA▲IGATORE 23

13. RADIO FM....23

14. AUDIO MULTITASKING....24

14.1.Attivazione / disattivazione della funzione Audio Multitasking....24
14.2.Regolazione dei volumi 24

15. LUCI LED DI SEGNALAZIONE 25

15.1.Luce di Frenata di Emergenza ESS (modalità 1)....25
15.2.Luce di posizione (modalita' 2)....25
15.3.Luce per scarsa visibilita' (modalita' 3)....25

16. INTERFONO 26

16.1.Affiliazione Interfono N-Com serie "600"/"900" 26
16.2.Affiliazione altri N-Com 26
16.3.Funzionalità Interfono (connessione uno ad uno)....27

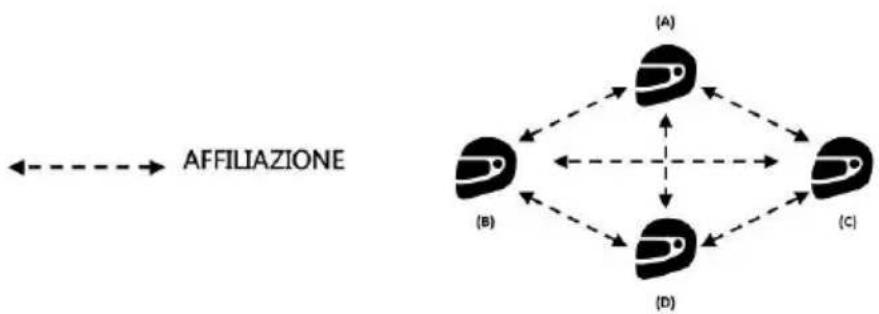

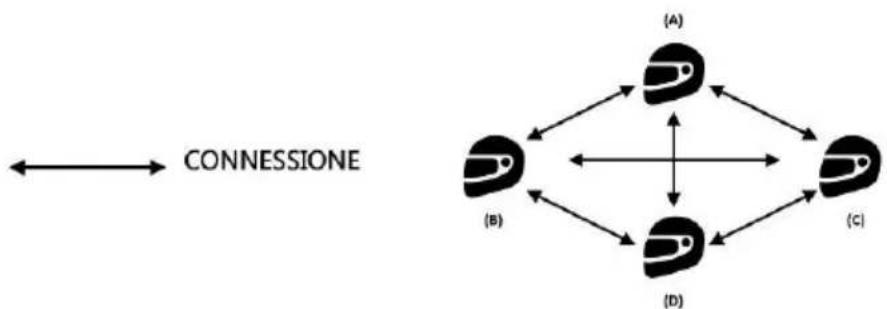

16.4.Smart Conference (Interfono di Gruppo) 28

17. INTERFONO "UNI▲ERSAL INTERCOM" 29

17.1.Affiliazione interfono UNI▲ERSAL INTERCOM....29
17.2.Funzionamento interfono UNI▲ERSAL INTERCOM....29

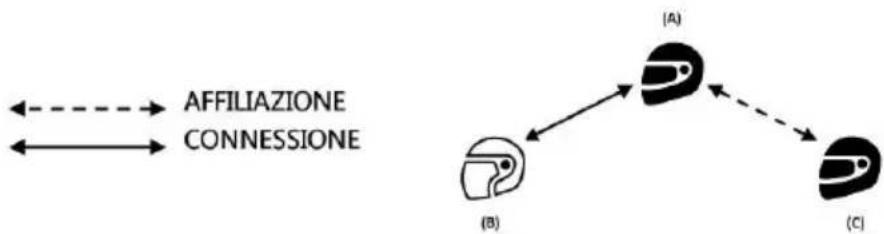

17.3.Universal Conference (Interfono a catena)....30

18. TELECOMANDO REMOTO 31

19. BATTERIA E RICARICA....32

19.1.Segnale di batteria scarica....32
19.2.Controllo livello batteria....32

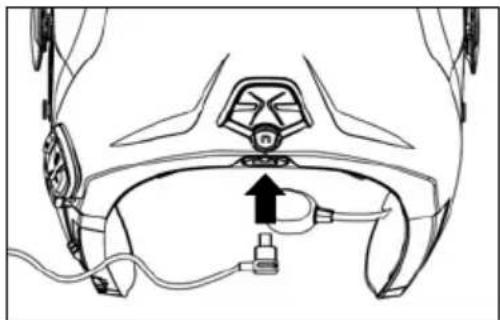

19.3.Ricarica del sistema 32

20. SCHEMA RIASSUNTI▲O COMANDI 33

21. GARANZIA....34

21.1.Copertura della garanzia e validità....34
21.2.Esclusioni e limitazioni della copertura....34
21.3.Procedura per l'inoltro di eventuali reclami 35
21.4.Identificazione del prodotto 35
21.5.▲alidità garanzia N-Com....36

1. A▲▲ERTENZE E SICUREZZA

Leggere attentamente il presente libretto di istruzioni. Il mancato rispetto delle norme di seguito riportate può dare origine a situazioni pericolose.

Attenzione: il prodotto non può essere utilizzato in competizioni ufficiali e non ufficiali, motodromi, circuiti, piste e simili.

Attenzione: l'installazione del sistema N-Com B902L comporta un incremento di peso di circa 120g che si aggiunge al peso del casco e degli altri accessori.

Avvertenza: le parti elettroniche del sistema N-Com interne al casco non sono impermeabili. Evitare quindi che si bagni l'interno del casco, compresa l'imbottitura di confort, per non rischiare di danneggiare il sistema. Qualora dell'acqua filtrasse all'interno del casco, rimuovere la cuffia di confort del casco e lasciare asciugare all'aria.

1.1. Sicurezza stradale

Rispettate tutte le leggi in vigore che regolano la circolazione stradale. Durante la guida, le mani devono essere impegnate nella conduzione del veicolo. Ogni operazione da svolgere sul sistema N-Com deve essere fatta a veicolo fermo.

In particolare:

• Predisporre il telefono per la risposta automatica (vedere istruzioni relative al telefono per effettuare questa predisposizione).
• Qualora il telefono non fosse provvisto di questa funzione, prima di rispondere ad una chiamata in arrivo fermare il veicolo in un luogo appropriato rispettando le regole del codice della strada, quindi rispondere alla chiamata.
• Non effettuare chiamate durante la guida. Fermate il veicolo in un luogo sicuro rispettando il codice della strada, quindi effettuare una chiamata.
• Regolare il volume in modo che non possa arrecare disturbo o distrazione durante la guida e allo stesso tempo permetta di poter percepire nitidamente i rumori esterni.
• Non agite sul telefono cellulare o su altri dispositivi collegati a N-Com durante la guida.
• Il rispetto del codice della strada e le manovre necessarie a condurre la motocicletta hanno priorità assoluta.
• Il sistema B902L è dotato della funzione Luce di frenata di emergenza (ESS – Emergency Stop Signal). Il sistema ESS NON è da considerarsi sostitutivo dei segnali di stop o frenata della moto e non deve quindi ritenersi sufficiente alla segnalazione della frenata.
• ▲erificare che l'utilizzo della funzione Luce di frenata di emergenza (ESS – Emergency Stop Signal) non sia in contrasto con la normativa vigente nel Paese in cui si viaggia.

1.2. Accensione in ambienti sicuri

• Per l'uso di N-Com rispettate tutte le restrizioni e le indicazioni relative all'uso di telefoni cellulari.
• Non accendere il telefono cellulare o il sistema N-Com quando ne è vietato l'uso o quando l'apparecchio può causare interferenze o situazioni di pericolo.
• Spegnere durante il rifornimento di carburante. Non usare il sistema N-Com nelle stazioni di servizio. Non usare il dispositivo in prossimità di combustibili o prodotti chimici.
• Spegnere in prossimità di materiali esplosivi.

1.3. Interferenze

Tutti i telefoni ed i dispositivi con trasmissione di segnali senza fili sono soggetti a interferenze che possono influire sulle prestazioni dell'apparecchio ad essi collegato. Tali interferenze non sono da addebitarsi ad un difetto del sistema N-Com.

1.4. Utilizzo appropriato

Usare il dispositivo solo nella posizione normale, come descritto nella documentazione relativa al prodotto. Non tentare di smontare, manomettere, modificare alcuna parte del sistema N-Com.

Attenzione: Regolare il volume del sistema N-Com e delle sorgenti audio ad esso collegate prima di utilizzare il sistema su strada.

Attenzione: L'utilizzo di un volume troppo elevato potrebbe provocare danni all'udito.

Attenzione: Una non corretta installazione del sistema nel casco potrebbe modificare le caratteristiche aerodinamiche e di sicurezza del casco stesso creando condizioni pericolose. Installare il sistema N-Com secondo quanto descritto nella documentazione di prodotto. In caso di dubbio rivolgersi al proprio rivenditore N-Com.

Attenzione: l'ascolto di altri apparecchi non deve influire sulla guida del veicolo, che ha priorità assoluta. Effettuare tutte le manovre sugli apparecchi elettronici e sul sistema N-Com a veicolo fermo, rispettando il Codice della Strada.

Attenzione: il sistema N-Com permette la ricezione del segnale radio FM. Tutte le eventuali tasse legate all'ascolto della radio sono a carico dell'utente.

1.5. Personale qualificato

Soltanto personale qualificato può eseguire interventi di assistenza tecnica su questo prodotto. In caso di mal funzionamento rivolgetevi sempre al vostro rivenditore di fiducia. Il casco è un prodotto di sicurezza, la manomissione del casco e/o del sistema elettronico al suo interno, oltre a far decadere la garanzia del prodotto, può essere pericolosa.

• Usare esclusivamente tipi di batterie, caricabatteria e accessori approvati da Nolangroup per il proprio modello di dispositivo.
• L'uso di tipi diversi da quelli indicati potrebbe risultare pericoloso e fa decadere qualsiasi garanzia.
• Per la disponibilità degli accessori approvati, rivolgersi al proprio rivenditore.
• Quando si scollega il cavo di alimentazione di un qualsiasi accessorio o il caricabatteria, afferrare e tirare la spina e non il cavo.
  • Non utilizzare le batterie per scopi diversi da quelli prescritti.
  • Non utilizzare mai caricabatteria o batterie che risultino danneggiati.
  • Non mettere in cortocircuito la batteria.
• Tenere la batteria a una temperatura compresa tra 0^ / +45^ (in carica): -10^ / +55^ (in uso).
• Pericolo di incendio o esplosione: non gettare le batterie nel fuoco e non esporle ad alte temperature.
  • Non gettare le batterie nei rifiuti domestici. Smaltire le batterie rispettando le normative locali.
• Non indossare il casco durante la carica della batteria.
• Il casco non deve mai essere lasciato a portata di mano di bambini non sorvegliati, per evitare che l'eventuale accesso alle batterie di alimentazione possa provocare gravi danni alla loro salute.

Batteria	603443	LiPo 3,7▲-1000 mAh
Caricabatteria	▼&T-AD1812A050150EU	230▲50Hz 0,35A-5▲1,5A
	▼&T-AD1812A050200KU 230	▲50Hz 0,35A-5▲2A

1.7. Smaltimento

Fare riferimento al presente libretto di istruzioni e a quelli relativi alle altre parti del sistema N-Com per rimuovere il sistema dal casco. Una volta rimosso il sistema smaltire seguendo le seguenti indicazioni:

• La presenza di un contenitore mobile barrato segnala che all'interno dell'Unione Europea il prodotto è soggetto a raccolta speciale alla fine del ciclo di vita.
  • Non smaltire questi prodotti nei rifiuti urbani indifferenziati.

• Il corretto smaltimento delle apparecchiature obsolete contribuisce a prevenire possibili conseguenze negative sulla salute umana e sull'ambiente.

• All'interno dell'Unione Europea, il rivenditore, al momento della fornitura della nuova apparecchiatura, assicura il ritiro gratuito dell'apparecchiatura usata purche' equivalente in ragione di uno contro uno.
• Per informazioni più dettagliate sullo smaltimento delle apparecchiature obsolete, contattare il Comune, il servizio di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

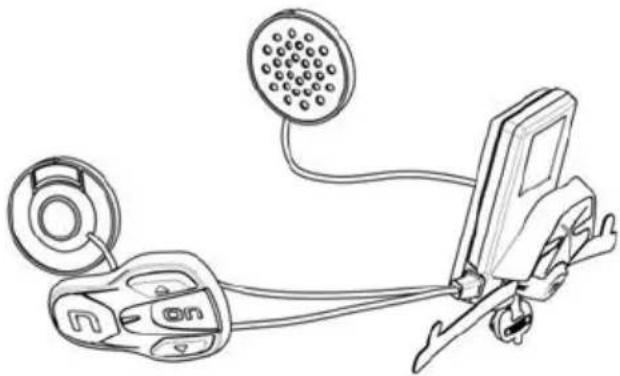

2. CONTENUTO DELLA CONFEZIONE

Nella confezione N-Com B902L sono presenti:

Adattatori Casco (4x) Biadesivo adattatore casco

Adesivi fissaggio altoparlanti

3. INSTALLAZIONE NEL CASCO

Importante: prima di installare il sistema N-Com, si consiglia di trascrivere il codice identificativo prodotto applicato sullo stesso (vedi cap. 21.4).

Potete scaricare il video di installazione dal sito www.n-com.it alla sezione N-Com /Download.

• Prima di installare il sistema B902L nel casco, verificare la corretta accensione del sistema. Premere e tenere premuto il tasto "ON" per circa 2 secondi, sino all'accensione del LED blu sulla tastiera e al tono in cuffia. Procedere con l'installazione.
• Rimuovere i guanciali di conforto (vedi istruzioni casco).

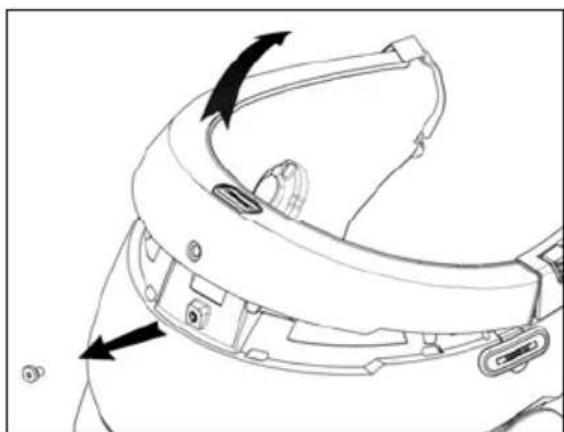

• Rimuovere la vite della guarnizione di bordo del casco utilizzando l'apposita chiave (Fig. 1).
• Rimuovere completamente la guarnizione di bordo come illustrato in Fig. 1, rimuovendo così anche l'imbottitura di conforto.
• Rimuovere i tappini "N-Com" posti sulla guarnizione di bordo calotta in zona posteriore e sul lato sinistro del casco.

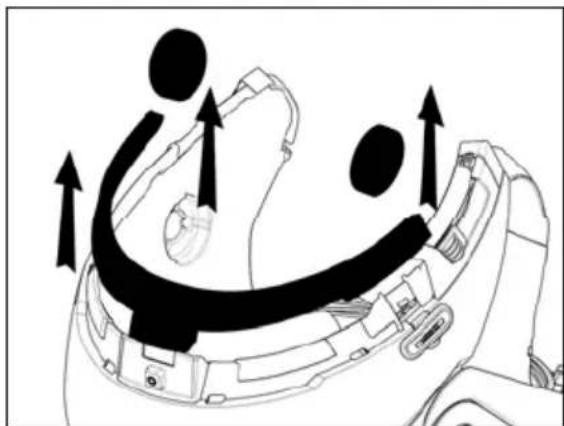

- Prima di installare il sistema N-Com, rimuovere dal casco i riempitivi in materiale espanso, se presenti (fare riferimento al manuale di istruzioni del proprio casco).

Nota: conservare i riempitivi casco qualora si volesse utilizzare il casco senza sistema N-Com installato.

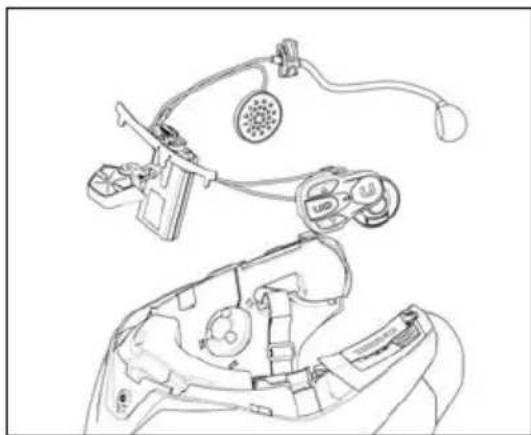

3.1. Installazione del sistema B902L nel casco

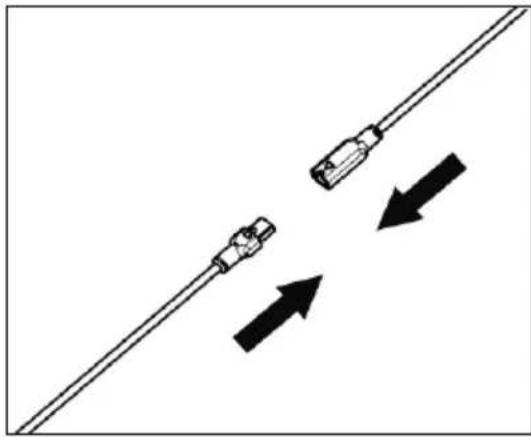

- Collegare il connettore del microfono alla controparte, seguendo la direzione delle frecce (Fig. 2).

NOTA: E' possibile regolare la posizione del microfono. Per le modalità di regolazione, vedere cap. 3.3.

- Inserire il sistema nell'apposita sede sul retro del casco, spingendolo fino in fondo alla scanalatura (Fig. 3). Importante: fare attenzione a non mettere in tensione il cavo flex del sistema ESS.

- Ripiegare l'antenna all'interno della calotta.

NOTA: per il posizionamento dei cablaggi e del microfono nel casco N100-5 seguire le istruzioni nel box dedicato.

- Sistemare il cavo all'interno del casco e far scattare la clip di fissaggio destra nell'apposita sede (Fig. 4).

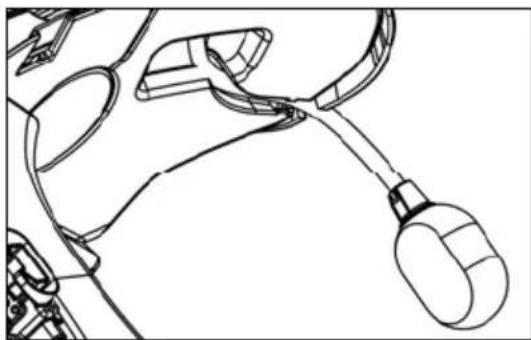

- Posizionare il microfono nell'apposita sede sul lato destro del casco, inserendo il boom metallico nella scanalatura presente sul telaietto di aggancio mentoniera (Fig. 5).

Attenzione: controllare che il lato del supporto microfono con la scritta "n" sia rivolto verso l'interno del casco.

NOTA: per il posizionamento della tastiera nei caschi N87, N80-8 e N100-5 seguire le istruzioni nel box dedicato.

• Sistemare il cavo all'interno del casco e far scattare la clip di fissaggio sinistra nell'apposita sede.

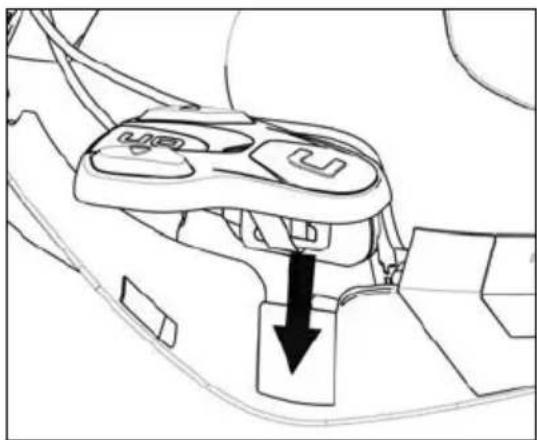

• Agganciare la tastiera al casco facendo scattare gli appositi ganci.
• Aprire il tappo in gomma del sistema B902L.
• Rimontare la guarnizione di bordo fissandola con l'apposita vite.

SOLO PER CASCO N100-5 – posizionamento dei cablaggi e del microfono

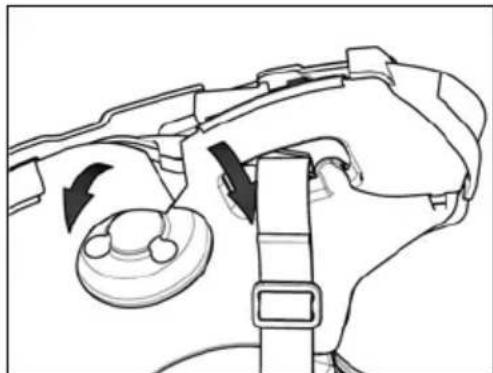

Posizionamento del cablaggio destro e del microfono:

• Sollevare il rivestimento plastico del quanciale (Fig. 7).
• Inserire il microfono all'interno dell'asola (Fig. 8) e posizionarlo nell'apposita sede, inserendo il boom metallico nella scanalatura presente sul telaietto di aggancio mentoniera (Fig. 9).

Attenzione: controllare che il lato del supporto microfono con la scritta "N-Com" sia rivolto verso l'interno del casco.

• Sistemare il cavo all'interno del casco e posizionare la clip di fissaggio Destra nell'apposita sede (Fig. 10).
• Riposizionare il rivestimento plastico del guanciale, sistemandolo dietro i due gancetti di fermo (Fig. 11).

SOLO PER CASCO N100-5 - posizionamento dei cablaggi e del microfono

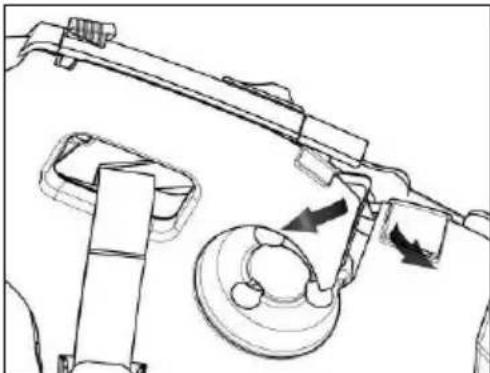

Posizionamento del cablaggio sinistro:

• Sollevare il rivestimento plastico del guanciale (Fig. 12).
• Sistemare il cavo all'interno del casco e posizionare la clip di fissaggio Sinistra nell'apposita sede (Fig. 13).
• Riposizionare il rivestimento plastico del guanciale, sistemandolo dietro i due gancetti di fermo (Fig. 14).

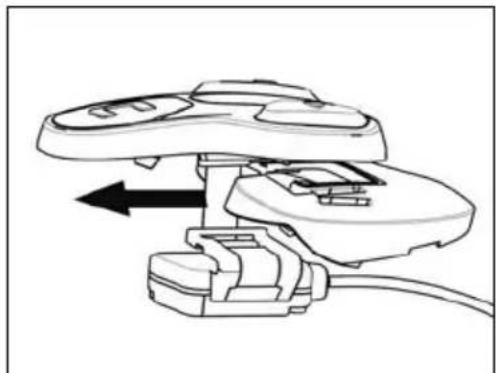

SOLO PER CASCO N87, N80-8 e N100-5 – posizionamento della tastiera

Importante: l'installazione della tastiera sui caschi N87, N80-8, N100-5 richiede l'uso dell'accessorio "ADATTATORE TASTIERA" incluso nella confezione.

LETTERA ADATTATORE	CASCHI COMPATIBILI
A N100-5/PLUS, N87/PLUS
C N80-8

• Inserire nel cavo flex della tastiera il supporto specifico per il proprio casco (Fig. 15).
• Ruotare il supporto tastiera in modo da posizionarlo come in Fig. 16 e agganciarlo alla tastiera.
• Sistemare il cavo all'interno del casco e far scattare la clip di fissaggio sinistra nell'apposita sede (Fig. 17).
• Aprire il tappo in gomma del sistema B902L.
• Rimontare la guarnizione di bordo fissandola con l'apposita vite.
• Agganciare la tastiera al casco facendo scattare gli appositi ganci (Fig. 18).
  • Il corretto posizionamento della tastiera è mostrato in Fig. 19, 20.

• Posizionare gli altoparlanti destro e sinistro nelle sedi ricavate nei guanciali in polistirolo. Se necessario, ruotare leggermente gli altoparlanti nella loro sede. Se necessario, fissarli utilizzando gli adesivi forniti in dotazione.
• Rimontare i guanciali e l'imbottitura di conforto.

3.2. Applicazione del sistema ESS al casco

- Selezionare l'adattatore specifico per il proprio casco. Sull'adattatore è presente una lettera corrispondente al modello di casco compatibile, come indicato nello schema seguente:

LETTERA ADATTATORE CASCHI COMPATIBILI
A N100-5/PLUS, N90-3,	N80-8, N87/PLUS, N70-2 GT/X
B N40-5 GT/-5, N40/FULL
C	N44/E▲C
D	N104/E▲O/ABSOLUT#

- L'adattatore "A" è dotato di un biadesivo suddiviso in tre sezioni. A seconda del modello di casco su cui il sistema ESS viene posizionato, è necessario spellicolare la specifica sezione di biadesivo.

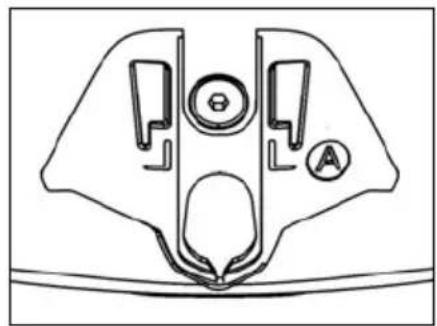

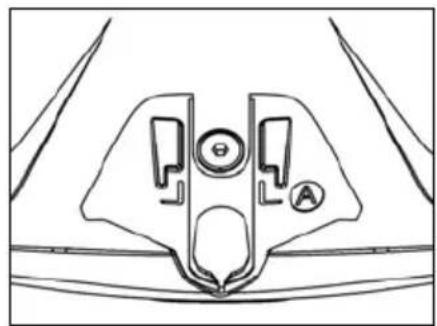

CASCHI N100-5, N70-2 GT/X

• Dopo aver riposizionato la guarnizione di bordo calotta, rimuovere completamente la pellicola del biadesivo (sezione 1, 2, 3).
• Applicare l'adattatore "A" alla calotta del casco, seguendo la sagoma predefinita. L'adattatore deve combaciare con le linee del casco e consentire il facile accesso alla vite della guarnizione di bordo calotta (Fig. 22).

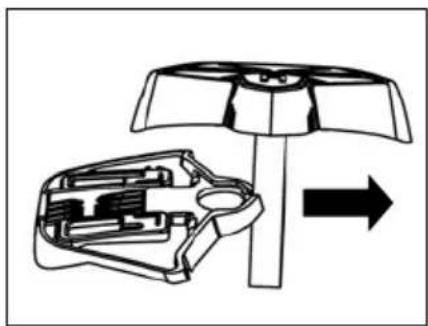

• Agganciare la luce all'adattatore, facendola slittare verso il basso (Fig. 23).

• Dopo aver riposizionato la guarnizione di bordo calotta, rimuovere le sezioni 1 e 2 della pellicola del biadesivo. Nota: si consiglia di tagliare la linguetta della pellicola restante per evitare che sia visibile quando l'adattatore è applicato alla calotta del casco.
• Applicare l'adattatore "A" alla calotta del casco, seguendo la sagoma predefinita. L'adattatore deve combaciare con le linee del casco e consentire il facile accesso alla vite della guarnizione di bordo calotta (Fig. 24).
• Agganciare la luce all'adattatore, facendola slittare verso il basso (Fig. 25).

• Dopo aver riposizionato la guarnizione di bordo calotta, rimuovere le sezioni 2 e 3 della pellicola del biadesivo. Nota: si consiglia di tagliare la linguetta della pellicola restante per evitare che sia visibile quando l'adattatore è applicato alla calotta del casco.
• Inserire il flex del sistema ESS nel foro dell'adattatore "A", come mostrato in Fig. 26.
• Ruotare l'adattatore ed applicarlo alla calotta del casco. L'adattatore deve combaciare con le linee del casco e consentire il facile accesso alla vite della guarnizione di bordo calotta (Fig. 27).
• Agganciare la luce all'adattatore, facendola slittare verso il basso (Fig. 28).

• Selezionare l'adattatore specifico per il proprio modello di casco.
  • Applicare il biadesivo fornito in dotazione (Fig. 29).

• Dopo aver riposizionato la guarnizione di bordo calotta, rimuovere completamente la pellicola del biadesivo.

• Inserire il flex del sistema ESS nel foro dell'adattatore, come mostrato in Fig. 30.

• Ruotare l'adattatore ed applicarlo alla calotta del casco. L'adattatore deve combaciare con le linee del casco e consentire il facile accesso alla vite della guarnizione di bordo calotta (Fig. 31).
• Agganciare la luce all'adattatore, facendola slittare verso il basso (Fig. 32).

- Rimuovere la pellicola trasparente protettiva dal sistema ESS.

3.3. Regolazione del microfono

Il sistema B902 consente di regolare la posizione del microfono al fine di agevolarne il posizionamento nei diversi modelli di casco. Procedere come segue:

• Aprire la clip posizionata sull'asta del microfono, facendo leva come indicato in Fig. 33.
  • Regolare il microfono (Fig. 34).
  • Chiudere la clip (Fig. 35).

Per garantire una buona qualità di trasmissione della voce, si consiglia di posizionare la spugnetta microfono entro il lato della bocca.

3.4. Rimozione del sistema B902L dal casco

Per rimuovere il sistema B902L dal casco, procedere come segue:

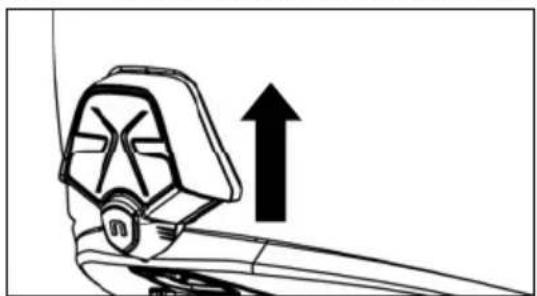

- Spingere la luce ESS verso l'alto per sganciarla dall'adattatore e avere libero accesso alla vite del bordo calotta (Fig. 36).

- Rimuovere i guanciali di conforto e la guarnizione di bordo calotta.

- Rimuovere la tastiera dalla calotta, facendo leva come indicato in Fig. 37.

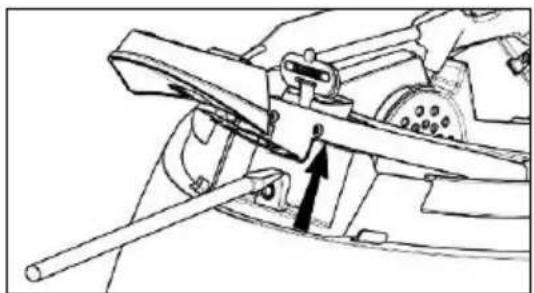

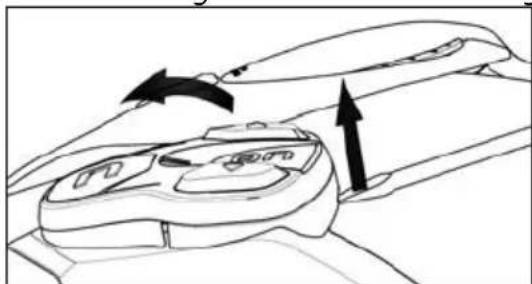

SOLO PER CASCHI N87, N80-8, N100-5 – rimozione della tastiera

• Rimuovere la tastiera dalla calotta, facendo leva come indicato in Fig. 38.
• Ruotare la tastiera in senso antiorario (Fig. 39).
• Rimuovere i guanciali di conforto e la guarnizione di bordo calotta.

- Sganciare le clip destra e sinistra dalla calotta, facendo leva verso l'alto con un cacciavite a testa piatta (o simile) come indicato in figura 40.

- Rimuovere completamente il sistema B902L dal casco aiutandosi con un cacciavite a testa piatta (o simile) e re-installare i guanciali e la guarnizione di bordo.

4. FUNZIONI DI BASE

Importante: PRIMA di utilizzare per la prima volta il dispositivo N-Com caricare completamente la batteria per almeno 10 ore. Per ottenere le migliori prestazioni dalla batteria è consigliabile, per le prime ricariche, effettuare cicli di ricarica completi. Successivamente è possibile ricaricare la batteria anche per periodi più brevi. Quando possibile, è meglio effettuare il ciclo di ricarica completo.

Accensione	Premere e tenere premuto il tasto “ON” per circa 2 secondi sino all'accensione del led e all'annuncio vocale.
Spegnimento	Premere e tenere premuto il tasto ÖN” per circa 6 secondi sino allo spegnimento del led e all'annuncio vocale.

Nota: in fase di accensione e di spegnimento del sistema B902L, la luce ESS lampeggia per qualche secondo.

4.1. Regolazione del volume

Premendo il tasto “▲” o il tasto “▼” è possibile regolare facilmente il volume. Quando il volume raggiunge il livello massimo o minimo, viene emesso un segnale acustico.

E' possibile modificare alcuni parametri del volume tramite App per smartphone N-Com EASYSET o programma per computer N-Com EASYSET (cap. 4.4).

Nota: il livello di volume impostato durante il viaggio non viene memorizzato allo spegnimento del sistema. Ad ogni accensione del sistema N-Com, l'audio riprende al livello di volume impostato di default.

4.2. Funzione Auto On / Off

Se il casco resta immobile per più di 60 secondi, il sistema B902L entra in modalità “deep sleep” (addormentamento). Il sistema si riattiva completamente appena viene rilevato un movimento del casco. Se il sistema si trova in modalità “deep sleep” per più di 3 giorni, si spegne completamente. Per riaccenderlo sarà necessario premere il tasto di accensione.

La funzione "Auto On / Off", di default, risulta abilitata sul dispositivo.

E' possibile abilitare / disabilitare la funzione tramite il Menù Configurazione (cap. 6).

4.3. Annunci ▲ocali multilingua

Il sistema N-Com è dotato di annunci vocali che forniscono indicazioni sul sistema e sulle funzioni attive.

La lingua impostata di default è l'inglese. La lingua degli annunci vocali può essere modificata tramite il firmware specifico installabile con il programma N-Com EASYSET. Fare riferimento all'HELP online per le modalità di cambio lingua.

Lingue disponibili: italiano,inglese,francese,tedesco,spagnolo,olandese.

La funzione, di default, risulta abilitata sul dispositivo.

E' possibile abilitare / disabilitare la funzione "ANNUNCI ▲OCALI" utilizzando il programma N-Com EASYSET oppure la APP N-Com EASYSET.

4.4. N-Com EASYSET

"N-Com EASYSET" è il programma che consente di gestire e configurare il sistema N-Com. Il programma è scaricabile dal sito internet www.n-com.it alla sezione "Supporto"/"Download". Le funzioni gestibili anche da N-Com EASYSET sono di seguito indicate con l'icona specifica.

Il sistema N-Com può essere gestito dalla App dedicata "N-Com EASYSET", che consente di configurare il sistema N-Com direttamente dallo Smartphone. La App N-Com EASYSET è scaricabile gratuitamente da Google Play o Apple Store. Per maggiori dettagli, visita il sito www.n-com.it Le funzioni gestibili anche dalla App N-Com EASYSET sono di seguito indicate con l'icona specifica.

4.5. Aggiornamento Firmware

Gli aggiornamenti firmware del sistema N-Com possono essere eseguiti tramite programma per computer N-Com EASYSET.

• Scaricare il programma N-Com EASYSET dal sito N-Com – sezione "Supporto"/"Download"/"Software".
• Collegare il sistema N-Com al computer e aprire il programma N-Com EASYSET.
• Seguire le indicazioni fino a quando il programma riconosce il sistema N-Com.
• Nella schermata "AGGIORNAMENTO FIRM▼ARE" selezionare dal menù a tendina la lingua desiderata.
• Premere il tasto "SCARICA" e salvare il file nell computer.
• Premere il tasto "AGGIORNA" e attendere la fine dell'aggiornamento firmware.

Le note di rilascio dell'ultima versione Firmware sono disponibili sul sito www.n-com.it – sezione "Supporto"/"Download"/"Software".

5. MENU AFFILIAZIONE

In questa modalità vengono effettuate tutte le affiliazioni Bluetooth.

Per accedere al Menù Affiliazione, partendo da sistema N-Com spento, premere e mantenere premuto il tasto "ON" per 4 secondi.

All'interno del menu "Affiliazione", premere i tasti "▲" e "▼" per navigare tra le diverse voci del menu. Nelle voci segnalate con "*" è possibile abilitare / disabilitare la funzionalità premendo il tasto "ON" di conferma.

Le voci del menu "Affiliazione" sono le seguenti:

A. Affiliazione telefono (cap. 7)
B. Affiliazione interfono (cap. 16)
C. Affiliazione Altri N-Com (cap. 16.2)
D. Affiliazione Universal Intercom (cap. 17)
E. Affiliazione secondo telefono (cap. 8)
F. Affiliazione GPS (cap. 12)
G. Affiliazione telecomando (cap. 18)
H. Cancellare tutte le affiliazioni*

Per eliminare tutte le affiliazioni Bluetooth presenti nella memoria del dispositivo, premere il tasto "▲" o "▼" fino a quando viene emesso l'annuncio vocale "Cancellare tutte le affiliazioni".

Premere il tasto "ON" di conferma per cancellare tutti i dispositivi Bluetooth in memoria.

I. Uscire dalla configurazione\*

Per uscire dal menu "Affiliazione" premere il tasto "▲" o "▼" fino a quando viene emesso l'annuncio vocale "Uscita dalla configurazione".

Premere il tasto "ON" di conferma per uscire dal menu "Affiliazione".

Se entro 15 secondi non viene premuto alcun tasto, il dispositivo esce automaticamente dal menu "Affiliazione".

6. MENU CONFIGURAZIONE

In questa modalità vengono effettuate tutte le impostazioni del sistema N-Com.

Per accedere al Menù Configurazione, partendo da sistema N-Com acceso, premere i tasti “▲” e “▼” per 4 secondi.

All'interno del menu "Configurazione", premere i tasti " ▲" e "▼" per navigare tra le diverse voci del menu.

Nelle voci segnalate con “*” è possibile abilitare / disabilitare la funzionalità premendo il tasto “ON” di conferma.

Le voci del menu "Configurazione" sono le seguenti:

A. Chiamata rapida* (cap. 9.1)
B. Smart Navi System (cap. 9.3)
C. Auto On / Off (cap. 4.2)
D. Audio Multitasking (cap. 14)
E. Aumento del volume medio*

Abilitando "Aumento del volume medio" (Audio Boost), tutte le sorgenti audio all'interno del dispositivo verranno riprodotte con un volume più elevato e potenzialmente meno limpido.

Premere il tasto "ON" di conferma per abilitare / disabilitare la funzione, che di default non risulta abilitata sul dispositivo.

F. Sensibilità ESS* (cap. 15.1)
G. Reset*

Per ripristinare le impostazioni di fabbrica del dispositivo, premere il tasto “▲” o “▼” fino a quando viene emesso l'annuncio vocale “Reset”.

Premere il tasto "ON" di conferma per ripristinare tutte le impostazioni di fabbrica del dispositivo.

H. Uscire dalla configurazione*

Per uscire dal menu "Configurazione" premere il tasto "▲" o "▼" fino a quando viene emesso l'annuncio vocale "Uscita dalla configurazione".

Premere il tasto "ON" di conferma per uscire dal menu "Configurazione".

Se entro 15 secondi non viene premuto alcun tasto, il dispositivo esce automaticamente dal menu "Configurazione".

7. AFFILIAZIONE TELEFONO / LETTORE MP3

• ▲erificare che B902L sia spento.
- Portare il sistema in menù "Affiliazione": premere e mantenere premuto il tasto "ON" per 4 secondi, sino all'annuncio vocale "Menu Affiliazione".
- Premere il pulsante “▲” ed entrare in modalità “Affiliazione telefono”.
- Attivare sul telefono la ricerca di dispositivi Bluetooth.
- Selezionare dalla lista il sistema N-Com. Se viene richiesta una password, inserire il codice 0000 (quattro zeri).
- Dopo alcuni secondi la connessione tra i due dispositivi viene attivata.

Nota: L'affiliazione viene memorizzata dal casco e dal telefono e non viene persa al loro spegnimento.

Questa procedura va quindi effettuata una sola volta.

Connessione Automatica	Una volta affiliato il dispositivo Bluetooth, la connessione avviene in manier automatica all'accensione del sistema.
Connessione Manuale	Qualora la connessione non avvenisse automaticamente, è possibile connettersi manualmente dal dispositivo Bluetooth oppure premendo il tasto "ON" per circa 2 secondi.

8. AFFILIAZIONE SECONDO TELEFONO

Il sistema B902L è in grado di collegarsi contemporaneamente a due telefoni Bluetooth.

Il secondo telefono (dispositivo secondario) potrà ricevere chiamate, ma non effettuarle.

Per affiliare il secondo telefono Bluetooth (dispositivo secondario):

• ▲erificare che B902L sia spento.
- Portare il sistema in menù "Affiliazione": premere e mantenere premuto il tasto "ON" per 4 secondi, sino all'annuncio vocale "Menu Affiliazione".
- Premere il pulsante "▲" fino alla modalità "Affiliazione secondo telefono".
- Attivare sul telefono la ricerca di dispositivi Bluetooth.
- Selezionare dalla lista il sistema N-Com. Se viene richiesta una password, inserire il codice 0000 (quattro zeri).
- Dopo alcuni secondi la connessione tra i due dispositivi viene attivata.

Nota: L'affiliazione viene memorizzata dal casco e dal telefono e non viene persa al loro spegnimento.

Questa procedura va quindi effettuata una sola volta.

Una volta affiliato il dispositivo Bluetooth, la connessione avviene in maniera automatica all'accensione del sistema.

9. TELEFONO CELLULARE

Per affiliare un telefono cellulare al sistema B902L seguire la procedura illustrata al Cap. 7.

Risposta telefonata	Premere brevemente un tasto qualsiasi della tastiera quando si sente il segnale di suoneria.
Risposta vocale (▲OX telefono)	Quando si sente il segnale di suoneria, pronunciare una parola qualsiasi ad alta voce. E' possibile abilitare / disabilitare la funzione "▲OX telefono" utilizzando il programma N-Com EASYSET oppure la APP N-Com EASYSET.La funzione non è attiva durante il collegamento interfono.
Chiamata vocale	Premere e tenere premuto il tasto "ON" per circa 2 secondi.
Riaggancio/rifiuto telefonata	Premere e tenere premuto il tasto "ON" per circa 2 secondi.
Connessione manuale telefono	Premere e tenere premuto il tasto "ON" per circa 2 secondi.

9.1. Chiamata rapida

Utilizzando il programma N-Com EASYSET o la App N-Com EASYSET è possibile salvare 3 numeri preferiti che potranno essere chiamati con il menu “Chiamata Rapida”.

Memorizzazione numeri di Chiamata Rapida

Per assegnare uno o più numeri di chiamata rapida:

• Accedere al Menu Configurazione: partendo da sistema N-Com acceso, premere i tasti "▲" e "▼" per 4 secondi.
• Premere il tasto "▲" o "▼" fino a quando viene emesso il comando vocale "Chiamata rapida".
• Premere il pulsante di conferma "ON". L'annuncio vocale "Chiamata rapida 1" e "Telefono connesso" verrà emesso.
• Premere i tasti “▲” o “▼” per selezionare il numero di composizione rapida che si vuole assegnare. La posizione memoria viene confermata dall'annuncio vocale “Chiamata rapida 1 / “Chiamata rapida 2” / “Chiamata rapida 3”.
• Sul proprio telefono cellulare (affiliato e connesso al sistema N-Com), chiamare il numero di telefono che si intende assegnare alla posizione di chiamata rapida scelta. La chiamata viene interrotta prima di essere inoltrata, e il numero scelto sarà salvato, con l'apposito annuncio vocale di conferma ("Salvare Chiamata Rapida 1" / "Salvare Chiamata Rapida 2" / "Salvare chiamata Rapida 3").

Utilizzo dei numeri in memoria

Per entrare nel menu "Chiamata rapida", premere contemporaneamente i tasti "ON" e "n" ("Chiamata Rapida") e poi utilizzare i tasti "▲" e "▼" per navigare nelle voci del menu.

Premere quindi il pulsante "ON" per confermare la selezione di una delle voci proposte in sequenza:

• Richiama Ultimo Numero
• Chiamata Rapida 1
• Chiamata Rapida 2
• Chiamata Rapida 3
- Cancellato

Se si desidera abbandonare il menu "Chiamata Rapida", premere i tasti "▲" e "▼" fino a quando viene emesso il comando "Cancellato" e premere "ON" per confermare.

Nota: Se entro 15 secondi non viene premuto alcun pulsante, si abbandona il menu "Chiamata Rapida".

9.2. Funzione Conferenza Telefono

All'arrivo di una chiamata sul telefono cellulare connesso via Bluetooth a B902L, l'interfono viene momentaneamente sospeso. Se si desidera, è però possibile condividere la telefonata con l'altro casco attivando manualmente l'interfono durante la telefonata.

Attivazione Conferenza Telefono	Durante la telefonata, premere brevemente il tasto “n” (canale 1). Durante la telefonata, premere 2 volte il tasto “n” (canale 2). Durante la telefonata, premere 3 volte il tasto “n” (canale 3).
Disattivazione Conferenza Telefono	Durante la telefonata, premere brevemente il tasto “n”.

Nota: la funzione "Conferenza Telefono" è utilizzabile solamente con i sistemi N-Com serie "600"/"900".

9.3. Smart Navi System

La funzione "SMART NA▲I SYSTEM" consente di ascoltare le indicazioni di navigazione provenienti dallo smartphone anche durante la conversazione interfono o l'ascolto della Radio FM.

L'audio si interrompe per consentire la trasmissione delle indicazioni del navigatore dello smartphone e si ripristina in automatico al termine delle stesse.

La funzione "SMART NA▲I SYSTEM", di default, risulta disabilitata sul dispositivo.

E' possibile abilitare / disabilitare la funzione tramite il Menù Configurazione (cap. 6).

Nota: con Smart Navi System abilitato, tutte le informazioni audio provenienti dallo smartphone (ad esempio i suoni di notifica) interrompono temporaneamente l'audio in corso.

E' possibile abilitare / disabilitare la funzione "SMART NA▲I SYSTEM" utilizzando il programma N-Com EASYSET oppure la APP N-Com EASYSET.

10. MUSICA ▲IA BLUETOOTH

Per affiliare un lettore Mp3 al sistema B902L seguire la procedura illustrata al Cap. 7.

Avviare riproduzione musicale (Play)	Premere brevemente il tasto “ON”.
Funzione Pausa (Pause)	Quando il lettore è in riproduzione, premere brevemente il tasto “ON”.
Traccia successiva (Skip)	Quando il lettore è in riproduzione premere il tasto “▲” per circa 2 secondi.
Traccia precedente (Rew)	Quando il lettore è in riproduzione premere il tasto “▼” per circa 2 secondi.

10.1. Condivisione musica via Bluetooth (A2DP Sharing)

Durante il collegamento interfono, è possibile avviare la riproduzione musicale premendo brevemente il tasto "ON". La musica verrà tramessa in entrambi i sistemi.

La condivisione della musica disattiva temporaneamente la conversazione interfono, che sarà possibile ripristinare automaticamente interrompendo la riproduzione musicale (premendo brevemente il tasto "ON").

Nota: La musica condivisa in interfono può essere gestita da entrambi i sistemi, che potranno, ad esempio, cambiare la traccia musicale premendo il relativo comando.

Nota: quando la funzione "Audio Multitasking" (cap. 14) è abilitata, la funzione "Condivisione Musica" viene temporaneamente disattivata.

Nota: la funzione "Condivisione musica" è utilizzabile solamente con i sistemi N-Com serie "600"/"900".

11. MUSICA ▲IA CA▲O

Collegare il connettore mini USB del cavo Multimedia ▼ire (venduto separatamente) al casco e l'altra estremità al dispositivo audio. Una fascetta colorata sul cavo indica il connettore da collegare alla periferica audio.

Attivazione audio cavo	Premere 3 volte il tasto "ON".
Disattivazione audio cavo	Premere 3 volte il tasto "ON".

Nota: durante l'ascolto di musica via cavo non è possibile mantenere attivo il collegamento interfono.

12. AFFILIAZIONE NA▲IGATORE

Il sistema B902L è compatibile con i più diffusi navigatori satellitari per moto. Per l'elenco dei modelli compatibili e maggiori dettagli, visita il sito www.n-com.it

• ▲erificare che B902 sia spento.
- Portare il sistema in menù "Affiliazione": premere e mantenere premuto il tasto "ON" per 4 secondi, sino all'annuncio vocale "Menu Affiliazione".
- Premere il pulsante "▲" fino alla modalità "Affiliazione GPS".
- Attivare sul navigatore la ricerca di dispositivi Bluetooth.
- Selezionare dalla lista il sistema N-Com. Se viene richiesta una password, inserire il codice 0000 (quattro zeri).
- Dopo alcuni secondi la connessione tra i due dispositivi viene attivata.

Nota: L'affiliazione viene memorizzata dal casco e dal navigatore e non viene persa al loro spegnimento. Questa procedura va quindi effettuata una sola volta. Una volta affiliato il dispositivo Bluetooth, la connessione avviene in maniera automatica all'accensione del sistema.

Nota: la connessione Interfono viene automaticamente interrotta ad ogni indicazione del navigatore e ripristinata al termine della stessa.

Qualora si desideri mantenere l'audio del navigatore attivo anche durante il collegamento interfono, fare riferimento al capitolo 14 "Audio Multitasking".

1. RADIO FM

Accensione Radio	Premere 2 volte il tasto “ON”.
Spegnimento Radio	Premere 2 volte il tasto “ON”.
Ricerca automatica di una nuova stazione	Premere e tenere premuto il tasto “▲” per 2 secondi.
Memorizzazione di una stazione (max 6 stazioni)	Premere e tenere premuto il tasto “▼” per circa 4 secondi, fino a quando viene emesso l’annuncio vocale “Preimpostazione”. Selezionare con i tasti “▲” e “▼” la posizione memoria. La memorizzazione viene confermata da un annuncio vocale.
Cambio di stazione (già in memoria)	Premere e tenere premuto il tasto “▼” per 2 secondi.

E' possibile configurare queste impostazioni anche tramite il programma "N-Com EASYSET" o tramite Smartphone Android, iPhone, iPad con la App N-Com EASYSET dedicata.

14. AUDIO MULTITASKING

La funzione Audio Multitasking consente di ascoltare nello stesso momento l'audio proveniente da sorgenti diverse.

Quando la funzione Audio Multitasking è abilitata, le telefonate, le istruzioni GPS e le conversazioni interfono possono sovrapporsi all'audio della radio FM, della musica o delle istruzioni dell'applicazione GPS di uno smartphone in sottofondo, a volume ridotto.

Le sovrapposizioni audio possibili sono le seguenti:

AUDIO IN PRIMO PIANO AUDIO IN SOTTOFONDO
A.	INTERFONO RADIO FM
B.	INTERFONO GPS
C.	INTERFONO	AUDIO MULTIMEDIALE DALLO SMARTPHONE
D.	TELEFONATA	GPS
E.	GPS	RADIO FM
F.	GPS MUSICA DA TELEFONO

Note:

• La funzione Audio Multitasking è compatibile con dispositivi Android. Sui dispositivi iOS l'uso della funzione Audio Multitasking è limitato.
• La funzione Audio Multitasking è utilizzabile solamente tra sistemi N-Com B902.

14.1. Attivazione / disattivazione della funzione Audio Multitasking

La funzione Audio Multitasking, di default, risulta disabilitata sul dispositivo.

E' possibile abilitare / disabilitare la funzione tramite il Menù Configurazione (cap. 6), il programma N-Com EASYSET oppure la APP N-Com EASYSET.

Dopo aver abilitato/disabilitato la funzione, è necessario spegnere e riaccendere il sistema N-Com per memorizzare la scelta.

Nota: quando la funzione Audio Multitasking è abilitata, la funzione "Condivisione Musica" (cap. 10.1) viene temporaneamente disattivata.

Nota: Quando la funzione Audio Multitasking è abilitata, la funzione "Intercom HD" viene temporaneamente disattivata.

14.2. Regolazione dei volumi

Aumentando o riducendo il volume dell'audio in primo piano, si aumenta o riduce anche il volume dell'audio in sottofondo.

Il volume dell'audio in primo piano può essere regolato agendo dal sistema N-Com (cap. 4.1).

Il volume dell'audio in sottofondo può essere regolato tramite la APP N-Com EASYSET (con funzione

Audio Multitasking abilitata). Il volume di sottofondo è preimpostato a livello 5.

E' possibile abilitare / disabilitare la funzione "Audio Multitasking" utilizzando il programma N-Com EASYSET oppure la APP N-Com EASYSET.

15. LUCI LED DI SEGNALAZIONE

Il sistema B902L è provvisto di un menù con 3 modalità di funzionamento: LUCE DI FRENATA DI EMERGENZA, LUCE DI POSIZIONE, LUCE PER SCARSA ▲ISIBILITA'.

Per scorrere il menù delle funzionalità, con sistema acceso, premere contemporaneamente i tasti "▲" e "▼". Ad ogni pressione il sistema si sposta alla modalità successiva.

MODALITA'		FUNZIONI
1	LUCE DI FRENATA DI EMERGENZA	Luce di frenata di emergenza
2 LUCE	DI POSIZIONE	Luce di frenata di emergenzaLuce fissa di posizione.
3 LUCE	PER SCARSA ▲ISIBILITA'	Luce di frenata di emergenzaLuce intermittente per scarsa visibilità.
4	SPEGNIMENTO	Spegnimento completo luci LED.

15.1. Luce di Frenata di Emergenza ESS (modalità 1)

Il sistema B902L è dotato di un sistema a LED di ausilio alla frenata di emergenza. Nel caso di una frenata di emergenza i led del B902L lampeggiano per qualche secondo.

E' possibile regolare il livello di frenata tramite programma N-Com EASYSET o Smartphone Android, iPhone, iPad con la App N-Com dedicata.

Nota: Si consiglia di disattivare la funzione "Luce di frenata di emergenza" sul casco Pilota nel caso in cui sulla moto sia presente anche il Passeggero.

Regolazione sensibilità ESS

Portare il sistema in modalità "Configurazione": da sistema spento, premere e mantenere premuto il tasto "ON" per 4 secondi, sino all'annuncio vocale "Configurazione".

Per regolare la sensibilità della luce ESS, premere il tasto “▲” o “▼” fino a quando viene emesso l'annuncio vocale "ESS sensibilità" e premere il tasto "ON" di conferma.

Premere in seguito i tasti "▲" o "▼" per selezionare il livello di sensibilità desiderato:

Livello 1: sensibilità bassa, il sistema ESS rileverà unicamente frenate di entità consistente.

Livello 2 (default): sensibilità media.

Livello 3: sensibilità alta, il sistema ESS rileverà anche frenate di ridotta entità.

15.2. Luce di posizione (modalita' 2)

La luce di posizione consente di attivare i LED del sistema mantenendoli sempre accesi durante l'uso. Se durante una frenata si attiva la funzione di luce di frenata di emergenza, tutti i led lampeggeranno.

15.3. Luce per scarsa visibilita' (modalita' 3)

La luce per scarsa visibilità consente di essere maggiormente visibili nelle situazioni di nebbia o limitata visibilità. Se selezionata, i LED del sistema si accenderanno in modo intermittente.

Se durante una frenata si attiva la funzione di luce di frenata di emergenza, tutti i led lampeggeranno più rapidamente.

16. INTERFONO

Il sistema N-Com B902L permette la comunicazione con altri sistemi N-Com, fino a una distanza massima di circa 700 m (in campo aperto, senza ostacoli). La portata della comunicazione varia a seconda dei sistemi N-Com utilizzati.

Nota: La portata e la qualità della comunicazione possono variare sensibilmente in funzione della presenza di ostacoli, condizioni metereologiche, campi magnetici.

16.1. Affiliazione Interfono N-Com serie "600"/"900"

Importante: La procedura di seguito descritta si riferisce esclusivamente all'affiliazione tra sistemi N-Com di serie "600"/"900".

• ▲erificare che i sistemi siano spenti.
- Portare i sistemi in menù "Affiliazione": premere e mantenere premuto il tasto "ON" per 4 secondi, sino all'annuncio vocale "Menu Affiliazione".
- Su entrambi i sistemi, premere il pulsante "▲" fino alla modalità "Affiliazione Interfondo".
- Sul sistema A premere il comando relativo alla “posizione di memoria” in cui si desidera memorizzare il sistema B.

Affiliazione CANALE 1	Premere brevemente il tasto "n".
Affiliazione CANALE 2	Premere 2 volte il tasto "n".
Affiliazione CANALE 3	Premere 3 volte il tasto "n".

- Sul sistema B non va premuto alcun tasto.

La connessione Interfono con il canale selezionato viene automaticamente attivata al termine della procedura di affiliazione.

Con la App N-Com EASYSET è possibile eseguire l'affiliazione 'Intercom Easy Pairing'. Questa modalità consente il riconoscimento e la memorizzazione dei sistemi N-Com tramite un QR code generato sul proprio smartphone. La funzione Intercom Easy Pairing è disponibile solo per sistemi B902.

16.2. Affiliazione altri N-Com

Importante: La procedura di seguito descritta si riferisce esclusivamente all'affiliazione tra un sistema N-Com di serie "900" e sistemi N-Com DI▲ERSI dalla serie "600"/"900" ^1 .

• ▲erificare che i sistemi siano spenti.
- Portare il sistema B902L in menù "Affiliazione": premere e mantenere premuto il tasto "ON" per 4 secondi, sino all'annuncio vocale "Menu Affiliazione".
- Portare il sistema N-Com in modalità "Affiliazione": premere e mantenere premuto il tasto "ON" per 4 secondi, sino al lampeggio rapido del LED blu.
- Sul sistema B902L, premere il tasto "▲" fino alla modalità "Affiliazione Altri N-Com".
- Sul sistema B902L, premere il comando relativo alla “posizione di memoria” in cui si desidera memorizzare il sistema N-Com.

Affiliazione CANALE 1	Premere brevemente il tasto "n".
Affiliazione CANALE 2	Premere 2 volte il tasto "n".
Affiliazione CANALE 3	Premere 3 volte il tasto "n".

La connessione Interfono con il canale selezionato viene automaticamente attivata al termine della procedura di affiliazione.

16.3. Funzionalità Interfono (connessione uno ad uno)

Per stabilire la connessione Interfono con uno dei sistemi presenti in memoria è sufficiente premere il comando relativo al canale in cui è stato salvato.

Connessione CANALE 1	Premere brevemente il tasto "n".
Chiamata CANALE 2	Premere 2 volte il tasto "n".
Chiamata CANALE 3	Premere 3 volte il tasto "n".
Disconnessione interfono attivo	Premere brevemente il tasto "n".

Nota: nel caso in cui la posizione di memoria sia vuota, oppure il sistema chiamato non sia raggiungibile entro la portata massima o già impegnato in una chiamata telefonica, si sentirà un annuncio vocale di errore.

Nota: nel caso in cui il sistema in connessione Interfono esca dal range di portata (connessione Interfono interrotta), il B902L cercherà automaticamente di ricollegarsi ogni 8 secondi. ▲erranno emessi doppi toni acustici fino a quando la connessione Interfono non sarà ripristinata.

Se non si desidera la riconnessione automatica, premere il tasto "ON" per arrestare i tentativi di riconnessione automatica.

Il sistema B902L è dotato di funzione “ ▲OX Interfono” che consente l'attivazione e la disattivazione vocale dell'interfono.

Per funzionare correttamente la funzione ▲OX Interfono deve essere abilitata su entrambi i sistemi connessi in interfono.

La funzione ▲OX Interfono, di default, risulta disabilitata sul dispositivo.

E' possibile abilitare / disabilitare la funzione "▲OX Interfono" ed eseguire il setting della sensibilità di attivazione, utilizzando il programma N-Com EASYSET oppure la APP N-Com EASYSET.

Se la funzione è abilitata, il sistema funziona in questo modo:

• L'interfono si attiva automaticamente pronunciando una parola ad alta voce nel microfono di uno dei due caschi.
• L'interfono si disattiva automaticamente quanto entrambi gli utenti rimangono in silenzio per 20 secondi. Se la conversazione interfono è stata avviata premendo il tasto di connessione manuale, la disconnessione interfono andrà effettuata manualmente.

Nel caso in cui la funzione ▲OX Interfono sia abilitata sul dispositivo ma l'ultimo canale collegato non sia disponibile o raggiungibile, è consigliabile disabilitare temporaneamente la funzione ▲OX Interfono

premendo il tasto “▼” per 5 secondi. In questo modo il sistema non cercherà di connettersi all'ultimo canale collegato ad ogni parola pronunciata ad alta voce.

La disabilitazione temporanea ▲OX viene poi rimossa al primo spegnimento del dispositivo N-Com, quindi se la funzione ▲OX Interfono è abilitata (da PC oppure APP) alla successiva ri-accensione sarà ripristinata.

Nota: La funzione ▲OX Interfono può essere utilizzataSOLAMENTE con sistemi N-Com di serie "900".

16.4. Smart Conference (Interfono di Gruppo)

Grazie alla funzione "Smart Conference", è possibile avviare la comunicazione in conferenza tra i sistemi interfono N-Com di serie "900" precedentemente affiliati e salvati nei 3 canali di memoria disponibili. Tutti i sistemi devono essere accesi e disponibili nel range di connessione.

1. Ogni sistema deve essere preventivamente affiliato con tutti gli altri sistemi: B, C e D.

1. Qualsiasi sistema può premere il tasto "n" per 2 secondi per attivare l'Interfono di Gruppo e avviare una comunicazione in conferenza tra tutti i sistemi.

1. Nel caso in cui uno dei sistemi prema il tasto " n" o esca dal range di portata, l'Interfono di Gruppo si interrompe.

Connessione Smart Conference	Premere il tasto “n” per 2 secondi. L’attivazione è confer rmata da un tono nel casco e dall’annuncio vocale “Interfono di Gruppo”.
Disconnessione Smart Conference	Premere brevemente il tasto “n”. La disattivazione è confermata dall’annuncio vocale “Interfono di Gruppo terminato”.

Nota: durante una conferenza "Smart Conference", il collegamento ai telefoni cellulari di tutti i partecipanti viene temporaneamente interrotto. Quando la conferenza termina, tutti i telefoni si ricollegano automaticamente al proprio sistema interfono.

Nota: La modalità "Smart Conference" può essere utilizzata SOLAMENTE con sistemi N-Com di serie "900".

Nota: La modalità "Smart Conference" NON può essere utilizzata con sistemi affiliati in modalità Universal Intercom (cap. 17).

17. INTERFONO "UNI▲ERSAL INTERCOM"

Il sistema B902L può essere collegato via Bluetooth a sistemi interfono di altre marche, grazie alla funzione UNI▲ERSAL INTERCOM ^4 .

17.1. Affiliazione interfono UNI▲ERSAL INTERCOM

Il sistema N-Com viene affiliato all'altro interfono (di seguito rinominato Interfono B) come se fosse un telefono cellulare.

• ▲erificare che B902L sia spento.
- Portare il sistema B902L in menù "Affiliazione": premere e mantenere premuto il tasto "ON" per 4 secondi, sino all'annuncio vocale "Menu Affiliazione".
- Premere il pulsante “▲” fino alla modalità “Affiliazione Universal intercom”.
- Portare l'interfono B in modalità affiliazione di un telefono cellulare Importante: Qualora l'interfono B consenta la gestione di due telefoni, portarlo in modalità affiliazione del secondo telefono. In questo modo sarà possibile mantenere il collegamento al proprio telefono anche durante la comunicazione interfono (consultare il manuale del proprio interfono B).
- Sul sistema B902, premere il comando relativo alla "posizione di memoria" in cui si desidera memorizzare l'interfono B.

Affiliazione CANALE 1	Premere brevemente il tasto "n".
Affiliazione CANALE 2	Premere 2 volte il tasto "n".
Affiliazione CANALE 3	Premere 3 volte il tasto "n".

Nota: nel caso in cui nella memoria del sistema B902 fossero già presenti altri sistemi interfono, verificare sulla App N-Com EASYSET quali canali sono ancora disponibili. Se durante l'affiliazione viene selezionato un canale già occupato, il nuovo sistema interfono sovrascriverà la memorizzazione precedentemente fatta.

- Dopo qualche secondo, l'interfono B emetterà il tono di conferma.

17.2. Funzionamento interfono UNI▲ERSAL INTERCOM

Per attivare e disattivare l'audio tra i due caschi:

Connettere o disconnettere l'Interfono B come un normale interfono N-Com (capitolo 16).

L'Interfono B potrebbe ricevere un tono di chiamata a cui bisogna rispondere con il comando di risposta telefonica.

Dall'interfono B:

Per attivare il collegamento interfono, premere il comando di "Chiamata ▲ocale" oppure "Richiama ultimo numero".

Per disattivare il collegamento interfono, premere il comando "Riaggancio" oppure "Rifiuto telefonata".

Nota: alcuni sistemi non sono in grado di gestire l'attivazione / disattivazione del collegamento interfono. In tal caso, agire dal sistema B902.

Note:

• Durante l'interfono UNI▲ERSAL INTERCOM, il sistema B902L mantiene attivo il collegamento al solo DISPOSITI▲O PRINCIPALE (e non al SECONDO TELEFONO o al NA▲IGATORE SATELLITARE).
• E' possibile che il sistema interfono collegato ad N-Com B902L non consenta contemporaneamente la connessione ad un telefono cellulare.
  • E' possibile mantenere in memoria un solo sistema affiliato in modalità Universal Intercom.

17.3. Universal Conference (Interfono a catena)

La modalità "Universal Conference" può essere utilizzata per collegare in conferenza sistemi N-Com della serie "900" e un sistema affiliato in modalità Universal Intercom.

La procedura di connessione può essere sintetizzata con lo schema sotto riportato:

1. Il sistema A deve essere preventivamente affiliato ai due sistemi B (affiliazione Universal Intercom) e C.

1. Il sistema A deve avviare la prima connessione interfono con il sistema B (Universal Intercom), premendo il relativo comando di connessione interfono.

1. Il sistema C può a questo punto unirsi alla conferenza interfono, stabilendo una connessione interfono con il sistema A.

1. I tre sistemi sono ora in Conferenza interfono e possono conversare simultaneamente.

2. Nel caso in cui si desideri aggiungere un altro sistema (D), quest'ultimo deve essere preventivamente affiliato al sistema C. Premere il relativo comando di connessione per stabilire così una Conferenza interfono a 4 utenti.

Nota: la modalità "Universal Conference" può essere anche utilizzata collegando solo sistemi N-Com di serie "900".

Nota: la modalità “Universal Conference” può essere anche utilizzata collegando sistemi N-Com di serie “900” e altri dispositivi N-Com (B601, B5, B1.4, ecc.).

18. TELECOMANDO REMOTO

E' possibile controllare il dispositivo B902 utilizzando un telecomando remoto (venduto separatamente), evitando così di dover staccare le mani dal manubrio per utilizzare la tastiera.

Il sistema N-Com è compatibile con RC4 Remote Control di SENA.

La corrispondenza tasti è la seguente:

SISTEMA N-COM	▲	▼	ON N
SENA RC4 + -			PULSANTE CENTRALE PULSANTE MULTIFUNZIONE

Per affiliare il sistema N-Com a RC4 Remote Control procedere come segue:

• Verificare che RC4 sia spento.
• Portare RC4 in modalità affiliazione: premere e tenere premuto per circa 8 secondi il tasto “ + ”.
• Verificare che B902 sia spento.
• Portare il sistema B902L in menù "Affiliazione": premere e mantenere premuto il tasto "ON" per 4 secondi, sino all'annuncio vocale "Menu Affiliazione".
• Premere il pulsante “▲” ed entrare in modalità “Affiliazione telecomando”.
• Premere il pulsante " ON" sulla tastiera del sistema N-Com.

- Dopo alcuni secondi la connessione tra i due dispositivi è confermata dall'annuncio vocale "Controllo in remoto collegato".

Nota: L'affiliazione viene memorizzata dal casco e dal telecomando e non viene persa al loro spegnimento. Questa procedura va quindi effettuata una sola volta.

19. BATTERIA E RICARICA

19.1. Segnale di batteria scarica

Il sistema, durante il suo funzionamento, segnala con un annuncio vocale all'utente quando la batteria è quasi scarica. Dal primo annuncio si ha un'autonomia di 1 ora circa. L'avviso viene ripetuto ogni 10 minuti.

19.2. Controllo livello batteria

Indicatore LED

In fase di accensione dell'interfono, il LED blu lampeggia rapidamente indicando il livello batteria.

4 lampeggi = Alto, 70 \~ 100%

3 lampeqqi = Medio, 30 \~ 70%

2 lampeqqi = Basso, 0 \~ 30%

Indicatore vocale

Partendo da sistema spento, premere contemporaneamente il tasto “ ON” e il tasto “▲” per circa 4 secondi, fino a quando vengono emessi tre segnali acustici di tono alto. Successivamente verrà emesso un comando vocale ad indicare il livello batteria. Tuttavia, se si rilasciano i tasti non appena si accende l'interfono, non verrà emesso il comando vocale che indica il livello batteria.

19.3. Ricarica del sistema

Per ricaricare il sistema collegarlo al caricabatteria fornito in dotazione o ad una presa USB alimentata con il cavo USB-mini USB fornito in dotazione.

Il funzionamento della carica avverrà in questo modo:

Sistema B902L spento	Collegando il sistema B902L al caricabatteria, il LED blu inizia a lampeggiare velocemente. Quando la batteria è carica, il LED blu resta fisso.
Sistema B902L acceso	Collegando il sistema B902L al caricabatteria, il LED blu inizia a lampeggiare velocemente. Quando la batteria è carica, il LED blu torna al suo lampeggio standard.

Nota: Nel caso in cui si preveda di non utilizzare il sistema N-Com per un lungo periodo di tempo, è necessario ricaricare completamente il dispositivo prima di lasciarlo inutilizzato.

Nota: Nel caso di lungo periodo di inutilizzo, effettuare almeno un ciclo di ricarica completo del dispositivo ogni 6 mesi per evitare il possibile danneggiamento della batteria.

Nota: N el caso in cui il sistema N-Com venga lasciato per un periodo superiore ai 6 mesi senza essere mai ricaricato, il dispositivo potrebbe non accendersi: in questo caso, ricaricare il sistema N-Com per almeno 24 ore (anche se il led blu di segnalazione non lampeggia) e successivamente provare ad accendere il dispositivo.

1. SCHEMA RIASSUNTI▲O COMANDI

Tasto		n	ON	▲▼		▲+▼
Funzioni Base	Accensione	2 sec
	Spegnimento	6 sec
	Aumento ▲olume	X
	Diminuzione ▲olume	X
	Gestione Menù luci	2 sec
	Menu Affiliazione***	4 sec
	Menu Configurazione	4 sec
Dispositivi Bluetooth	Risposta telefono*	X X X X
	Chiamata vocale	2 sec
	Menu Chiamata Rapida**	X X
	Riaggancio/Rifiuto telefonata	2 sec
	Connessione Manuale Dispositivo	2 sec
	Attivazione Conferenza Telefono CANALE 1	X
	Attivazione Conferenza Telefono CANALE 2	x2
	Attivazione Conferenza Telefono CANALE 3	x3
	Disattivazione Conferenza	X
Musica Bluetooth / Cavo	Avvio musica (Play)	X
	Pausa musica (Pause)	X
	Traccia successiva (FF▼)	2 sec
	Traccia precedente (REV▼)	2 sec
	Condivisione musica A2DP	X
	Attivazione audio cavo	x3
	Disattivazione audio cavo	x3
Interfono N-Com (serie 600/900)	Connessione CANALE 1	X
	Disconnessione interfono attivo	X
	Chiamata CANALE 2	x2
	Chiamata CANALE 3	x3
	Connessione Interfono di gruppo	2 sec
	Disconnessione Interfono di gruppo	X
Menù Radio	Accensione Radio	x2
	Spegnimento Radio	x2
	Ricerca automatica nuova stazione	2 sec
	Cambio stazione (stazioni in memoria)	2 sec
	Memorizzare Stazione	4 sec

*Premere un tasto qualsiasi della tastiera N-Com.
**Premere contemporaneamente i tasti.
***Partendo da sistema spento.

21. GARANZIA

Con questo CERTIFICATO DI GARANZIA, Nolangroup garantisce all'acquirente che il prodotto, all'atto dell'acquisto, è esente da difetti di materiali e fabbricazione.

La invitiamo a:

• Leggere le avvertenze per la sicurezza e il corretto uso.
• Prendere visione dei termini e delle condizioni della garanzia.
• Conservare la ricevuta di acquisto originale. È necessario esibirla in caso di riparazioni in garanzia. In questi casi il prodotto va fatto pervenire al rivenditore presso il quale è stato effettuato l'acquisto.

21.1. Copertura della garanzia e validità

Se un qualsiasi difetto coperto da questo certificato di garanzia viene rilevato entro il periodo previsto per il Paese d'acquisto (vedasi tabella riportata in fondo al presente opuscolo) dalla data d'acquisto riportata sullo scontrino fiscale, Nolangroup provvederà, attraverso la propria rete distributiva e dopo verifica del difetto, a riparare o a sostituire il prodotto difettoso. Nolangroup fornirà tutto il materiale e il lavoro ragionevolmente necessario per porre rimedio al difetto segnalato, ad eccezione che il danno sia causato da una delle voci elencate nel successivo paragrafo "Esclusioni e limitazioni della copertura".

21.2. Esclusioni e limitazioni della copertura

Questa garanzia copre solo i difetti di materiali e fabbricazione.

Nolangroup non può essere ritenuta responsabile per difetti del prodotto attribuibili in tutto o in parte a qualsiasi altra causa, incluso, ma non limitatamente a:

• Difetti o danni risultanti dall'utilizzo del Prodotto in condizioni diverse da quelle abituali.
- Danni causati da uso improprio e non conforme al normale funzionamento secondo quanto indicato nelle istruzioni per l'uso e la manutenzione del prodotto fornite da Nolangroup.
- Incuria e normale usura delle parti interne ed esterne.
- Ogni danno derivante da un incidente.
- Ogni modifica o manomissione apportati al casco o al sistema N-Com dall'utente o da terzi.
- Uso di accessori incompatibili non approvati da Nolangroup per il modello di dispositivo N-Com acquistato.
- Parti di consumo considerate soggette ad usura o logorio quali ad esempio la batteria ricaricabile ed i cavi di collegamento tra i sistemi N-Com ed altri dispositivi.
- Il corretto funzionamento della combinazione prodotto/periferica, quando il prodotto è utilizzato insieme ad accessori o attrezzature per cui Nolangroup non ha verificato la compatibilità.
- Tutte le particolari situazioni specifiche e soggettive che si dovessero presentare nell'utilizzo dinamico del casco, come, a titolo esemplificativo, problemi di comfort durante la guida o fruscii e sibili aerodinamici.

Nolangroup non potrà in alcun caso essere ritenuta responsabile per danni accidentali o consequenziali (incluso, senza limitazione alcuna, lesioni a persona o persone) risultanti dal mancato adempimento degli obblighi derivanti da questa garanzia riguardante i prodotti Nolangroup.

21.3. Procedura per l'inoltro di eventuali reclami

Per inoltrare qualsiasi reclamo coperto da questa garanzia, l'acquirente deve notificare direttamente al rivenditore presso cui il sistema N-Com è stato acquistato il presunto difetto riscontrato, presentando contemporaneamente il prodotto oggetto del reclamo e copia dello lo scontrino fiscale.

PRIMA DI RI▲OLGERSI AL RI▲ENDITORE, LE CONSIGLIAMO DI LEGGERE ATTENTAMENTE LE ISTRUZIONI PER L'USO ALLEGATE AL PRODOTTO.

LA ▲ALIDITA' DELLA GARANZIA E' EFFICACE ESCLUSI▲AMENTE DALLA DATA D'ACQUISTO SINO AL PERIODO PRE▲ISTO PER IL PAESE D'ACQUISTO (vedasi tabella riportata in fondo al presente opuscolo).

La prestazione eseguita in garanzia non prolunga il periodo della garanzia stessa. Pertanto, in caso di sostituzione del prodotto o di un suo componente, sul prodotto o sul singolo componente fornito in sostituzione non decorre un nuovo periodo di garanzia, ma si deve tener conto della data di acquisto del prodotto originario.

Unicamente per riparazioni o sostituzioni delle componenti elettroniche, qualora Nolangroup proceda alla riparazione o alla sostituzione del prodotto, detto prodotto godrà di un periodo di garanzia pari alla parte residua della garanzia originale oppure di novanta (90) giorni dalla data di riparazione (si considera il periodo più lungo).

La riparazione o la sostituzione potranno essere effettuate anche tramite componenti rigenerati con funzionalità equivalenti. Le parti o i componenti sostituiti diventeranno di proprietà di Nolangroup. NOLANGROUP SI RISER▲A IN QUALSIASI MOMENTO DI MODIFICARE SENZA PREA▲▲ISO CARATTERISTICHE FUNZIONALITA', COMPATIBILITA', SOFT▼ARE.

La presente garanzia non influisce sui diritti legali del cliente sotto la giurisdizione nazionale vigente e sui diritti del consumatore nei confronti del rivenditore sanciti dal contratto di acquisto/vendita.

21.4. Identificazione del prodotto

I prodotti N-Com sono identificati attraverso un codice che permette la tracciabilità e l'identificazione del prodotto.

Il codice identificativo è riportato sull'etichetta adesiva applicata sul sistema B902L.

CE Model: B902L R R-NZ PMN: N-Com B902L R IC: 8455A-NCOM15 FCC ID: YBBNCOM15 S/N: 50000000028

21.5. ▲alidità garanzia N-Com

NAZIONE	▲ALIDITA2 ANNI	▲ALIDITA1 ANNO
ALBANIA		X
ALGERIA		X
ARABIA SAUDITA		X
ARGENTINA		X
AUSTRALIA		X
AUSTRIA	X
BAHRAIN		X
BELGIO BRP	X
BERMUDA		X
BOLI▲IA		X
BOSNIA-ERZEGO▲INA		X
BRASILE		X
BULGARIA	X
BURKINA FASO		X
CANADA		X
CANADA BRP		X
CILE		X
CINA		X
CIPRO	X
COLOMBIA		X
COREA DEL SUD		X
COSTA RICA		X
DANIMARCA	X
ECUADOR		X
EL SAL▲ADOF		X
EMIRATI ARABI UNITI		X
FILIPPINE		X
FINLANDIA	X
FRANCIA	X
GERMANIA	X
GHANA		X
GIAPPONE		X
GIORDANIA		X
GRAN BRETAGNA	X
GRECIA	X
GUADALUPA		X
GUATEMALA		X
GUYANA FRANCESE		X
HONG KONG		X
INDONESIA		X
IRAN		X
ISLANDA		X
ISRAELE		X
KAZAKISTAN		X
KU▼AIT		X

NAZIONE	▲ALIDITA2 ANNI	▲ALIDITA1 ANNO
LIBANO		X
MACEDONIA		X
MALESIA		X
MALTA	X
MAROCCO		X
MAURITIUS		X
MESSICO		X
MONTENEGRO		X
NOR▲EGI/		X
NUO▲A CALEDONI/		X
NUO▲A ZELAND/		X
OMAN		X
PAESI BASSI	X
PAKISTAN		X
PARAGUAY		X
PERU		X
POLINESIA FRANCESE		X
POLONIA	X
PORTOGALLO	X
QATAR		X
REPUBBLICA CECA	X
REPUB. SLO▲ACCA	X
REUNION		X
ROMANIA	X
RUSSIA		X
SAINT-MARTIN		X
SERBIA		X
SINGAPORE		X
SLO▲ENI/	X
SPAGNA	X
STATI UNITI		X
SUD-AFRICA		X
S▲EZIA	X
S▲IZZER/		X
TAILANDIA		X
TAIVAN		X
TANZANIA		X
TRINIDAD & TOBAGO		X
TUNISIA		X
TURCHIA		X
UCRAINA		X
UNGHERIA	X
▲ENEZUELA		X
ZAMBIA		X

U▼E▲ IN▼T▲UCTION▼ AND ▼AFETY
