MANUALE UTENTE PCSA-CXA55 SONY

Istruzioni per l'uso IT

使用说明书 CS

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri.

AVVERTENZA

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità.

Per evitare scosse elettriche, non aprire l'involucro. Per l'assistenza rivolgersi unicamente a personale qualificato.

IMPORTANTE

La targhetta di identificazione è situata sul retro.

Per i clienti in Europa

Il fabbricante di questo prodotto è la Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Giappone. La rappresentanza autorizzata per EMC e la sicurezza dei prodotti è la Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stoccarda, Germania. Per qualsiasi questione riguardante l'assistenza o la garanzia, si prega di rivolgersi agli indirizzi riportati nei documenti sull'assistenza o sulla garanzia a parte.

Per gli acquirenti in Europa, Australia e Nuova Zelanda

ATTENZIONE

Questo è un apparecchio di classe A e come tale, in un ambiente domestico, può causare interferenze radio. È necessario quindi che l'utilizzatore adotti gli accorgimenti adeguati.

Nel caso si verifichino interferenze, rivolgersi ad un centro assistenza Sony autorizzato.

L'apparecchio non deve essere utilizzato in aree residenziali.

Sommario

Precauzioni ....58

Fenomeni specifici dei sensori CMOS ....59

Funzioni 59

Posizione e funzione dei componenti e dei comandi ....60

Montaggio della videocamera .....61

Montaggio della videocamera sul monitor TV ......61

Interruzione temporanea dell'acquisizione delle immagini ....62

Risoluzione dei problemi .....64

Specifiche tecniche ......65

Precauzioni

Luoghi in cui attivare o conservare la videocamera

Per non danneggiare la videocamera, non utilizzarla o conservarla nei luoghi seguenti:

• Posizioni estremamente calde o fredde (temperatura di funzionamento: da 5°C a 35°C)
• Posizioni esposte alla luce solare diretta o vicino ad apparecchi da riscaldamento (ad es. radiatori)
  • In prossimità di potenti sorgenti magnetiche
• In prossimità di potenti sorgenti di radiazioni elettromagnetiche, quali trasmettitori radio o televisivi
  • Luoghi soggetti a vibrazioni o urti

Ventilazione

Per evitare il surriscaldamento, non bloccare la circolazione dell'aria attorno alla videocamera.

Collegamento al sistema di comunicazione

Non collegare il cavo della videocamera al sistema di comunicazione video HD mentre il sistema di comunicazione è acceso. In caso contrario, la videocamera e il sistema potrebbero danneggiarsi o l'immagine potrebbe non essere visualizzata.

Trasporto

Per trasportare la videocamera, collocarla nuovamente nella confezione originale o utilizzare materiali analoghi.

Pulizia dell'apparecchio principale

• Rimuovere la polvere dagli obiettivi servendosi di un soffietto.

• In caso di necessità, passare un panno morbido leggermente inumidito con un prodotto detergente neutro, diluito, sul corpo della videocamera. Asciugare quindi con un panno asciutto.

• Non utilizzare solventi di nessun tipo, in quanto potrebbero danneggiare le finiture della superficie.

• Quando si utilizza un panno con detergente chimico, attenersi alle relative istruzioni.
• Non spruzzare sulla videocamera sostanze volatili, quali pesticidi, e non lasciare la videocamera a lungo a contatto con materiali in gomma o vinilici. In caso contrario potrebbero danneggiarsi le finiture della superficie.

Manutenzione

Dopo lunghi periodi di utilizzo potrebbero sentirsi rumori anomali provenienti dal meccanismo della videocamera, causati dall'usura o dalla mancata lubrificazione. Per assicurare prestazioni ottimali, si consiglia di eseguire gli interventi di manutenzione periodica. In caso di rumori anomali, rivolgersi al proprio rivenditore Sony.

Nota sui raggi laser

I raggi laser possono danneggiare il sensore immagini CMOS. Fare attenzione che la superficie del sensore immagini CMOS non venga esposta ai raggi laser in ambienti in cui si utilizza un dispositivo a raggi laser.

Fenomeni specifici dei sensori CMOS

I seguenti fenomeni che possono presentarsi nelle immagini sono specifici dei sensori di cattura immagini CMOS (Complementary Metal Oxide Semiconductor). Non sono segnale di cattivo funzionamento.

Macchiette bianche

I sensori CMOS sono prodotti con tecnologie di elevatissima precisione.

Ciononostante possono presentarsi sullo schermo in alcuni rari casi piccole macchiette bianche, causate da raggi cosmici ecc.

Questo fenomeno è dovuto al principio di funzionamento dei sensori per immagini CMOS e non è un malfunzionamento.

Le macchiette bianche tendono ad apparire principalmente nei seguenti casi:

• in caso di elevate temperature ambiente
• se è stato aumentato il guadagno (sensibilità)

Questo fenomeno può essere migliorato spegnendo e riaccendendo la videocamera.

Aliasing

Se vengono ripresi motivi, righe o simili molto “fitti”, questi possono apparire spezzettati o tremolare.

Funzioni

La videocamera è progettata per essere utilizzata esclusivamente con il sistema di comunicazione video HD Sony PCS-XG80/XG80S/XG55/XG55S/XA80/XA55. L'alimentazione viene fornita alla videocamera dal sistema di comunicazione video HD. Per i dettagli sulle regolazioni e sulle impostazioni della videocamera, consultare le Istruzioni per l'uso del sistema PCS-XG80/XG80S/XG55/XG55S/XA80/XA55.

Videocamera CMOS con elevata qualità dell'immagine

La videocamera consente di riprendere immagini ad alta definizione e di qualità superiore, grazie a una risoluzione da 8.000.000 di elementi effettivi delle immagini (pixel).

Microfono incorporato

Con un microfono incorporato la videocamera ha un ingombro ridotto.

Copriobiettivo per quando l'acquisizione delle immagini non è necessaria

Coprendo l'obiettivo con il copriobiettivo, è possibile interrompere temporaneamente l'acquisizione delle immagini lasciando in funzione il sistema.

Semplice montaggio della ventosa

Montare la videocamera sul monitor TV con una singola ventosa. Il braccio snodabile regolabile consente il montaggio su una vasta gamma di monitor TV. (Il montaggio può risultare impossibile con alcuni modelli di monitor TV).

Formato video compatibile con HD

La videocamera consente di riprendere immagini usando il formato video ad alta definizione 720p, analogo al broadcasting di segnali video ad alta definizione HD.

Posizione e funzione dei componenti e dei comandi

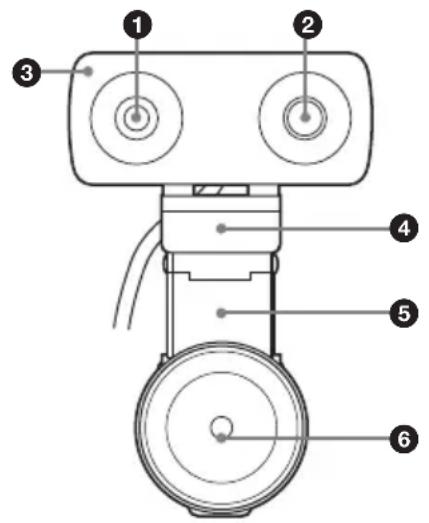

Lato anteriore

Obiettivo zoom digitale 3×.

②Microfono

Microfono monofonico integrato.

③Spia di segnalazione

Si illumina durante la trasmissione delle immagini delle telecamera al partecipante remoto in una conferenza.

4 Base inclinabile

Appoggiata sulla parte superiore del monitor TV, supporta la videocamera.

⑤Braccio snodabile

Regolarlo in modo che la ventosa sul fondo si allinei correttamente al retro del monitor TV.

6 Ventosa

Per il montaggio sul retro del monitor TV o su una scrivania.

Se la ventosa non aderisce adeguatamente, applicare prima il disco adesivo in dotazione sul lato posteriore del monitor o sulla scrivania.

⑦Cavo di connessione

Collegare il connettore CAMERA al sistema di comunicazione video HD.

⑧Levetta della ventosa

Ruotare la levetta esercitando allo stesso tempo una forte pressione su di essa per fissare la ventosa. Ruotare semplicemente la levetta per staccare la ventosa.

⑨Levetta del copriobiettivo

Apre o chiude il copriobiettivo.

Montaggio della videocamera

Montaggio della videocamera sul monitor TV

Montare la videocamera sulla parte superiore del monitor TV.

1 Rimuovere la copertura di protezione dalla ventosa.

2 Stabilire la posizione in cui si desidera fissare la ventosa.

Per stabilire l'ubicazione della ventosa, poggiare la videocamera in cima al monitor TV, quindi spostare il braccio snodabile regolabile.

Note

- Non inclinare il monitor TV di 20 o più gradi in avanti o indietro, per non superare l'intervallo di inclinazione della videocamera (±20 gradi).

- A seconda del modello di monitor TV, certe zone potrebbero riscaldarsi con il funzionamento. Evitare di fissare la videocamera in queste zone.

- Non montare la videocamera in una posizione che possa ostruire le aperture di ventilazione del monitor TV.

- Determinati tipi di monitor TV, indicati di seguito, possono non consentire di fissare saldamente la ventosa. In tali casi, applicare prima sul monitor TV il disco adesivo fornito, e quindi fissare la videocamera al disco.

Il mancato utilizzo del disco adesivo può impedire il fissaggio della ventosa oppure causare danni o deformazioni al monitor TV.

- Monitor TV costruiti in materiali morbidi, soggetti a deformazioni se premuti con la mano.

- Monitor TV con superfici non levigate.

- Selezionare con attenzione la posizione in cui applicare il disco adesivo. Il disco utilizza un adesivo molto forte e

può essere rimosso solo con difficoltà una volta applicato al monitor TV. Se si cerca di rimuovere il disco con forza eccessiva si potrebbero causare danni o deformazioni al monitor TV.

- Prima di fissare la videocamera al disco adesivo attendere almeno 24 ore affinché il disco aderisca completamente alla superficie.

- Una volta rimosso, il disco adesivo non potrà essere applicato nuovamente poiché le proprietà adesive risulteranno ridotte.

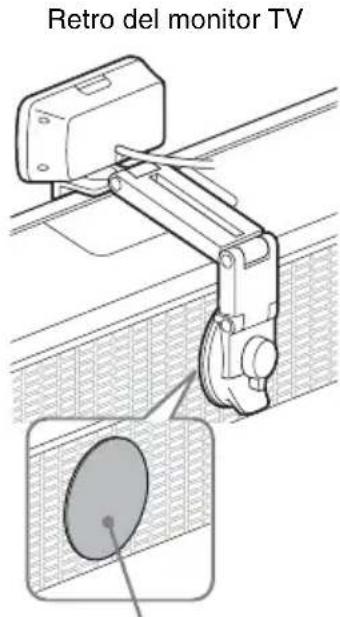

Retro del monitor TV

Disco adesivo fornito

3 Fissare la videocamera al monitor TV utilizzando la ventosa.

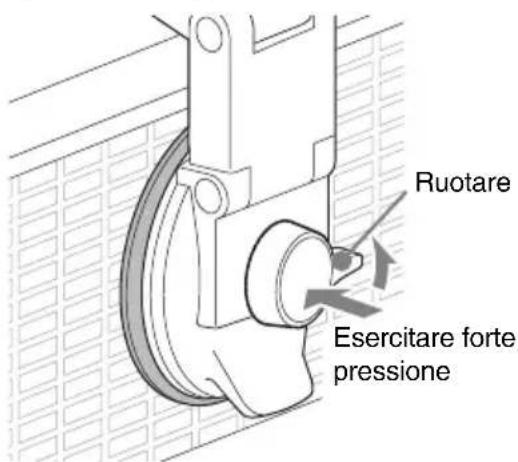

Esercitando una forte pressione sul centro della levetta della ventosa, ruotarla nella direzione indicata in figura (verso LOCK).

Ruotare Esercitare forte pressione

Note

• La videocamera non può essere montata sul soffitto o sulle pareti di locali.
• Per evitare che la levetta della ventosa si sblocchi, assicurarsi di esercitare una pressione sufficiente al centro della levetta. Se necessario, ripetere le operazioni sopra descritte per fissare nuovamente la ventosa.

Come sbloccare la ventosa

Girare la levetta della ventosa nella direzione opposta (in direzione RELEASE).

Note

• Non cercare di forzare il distacco della ventosa inserendo le dita o altri oggetti fra la ventosa e la superficie del monitor TV. Questo potrebbe danneggiare la ventosa.
• Se la videocamera non è montata, applicare sempre la copertura di protezione sulla ventosa. La forza di adesione della ventosa sarà compromessa se la sua superficie è sporca o graffiata.
• Se la superficie di contatto della ventosa dovesse sporcarsi, pulirla gentilmente con un panno morbido e non abrasivo, appena inumidito con acqua. Osservare inoltre anche le seguenti precauzioni:
  – Non usare detergenti o liquidi di pulizia.
• Assicurarsi che la ventosa sia completamente asciutta prima di fissarla nuovamente.
• Per prevenire danni, evitare sempre l'ingresso di acqua nel monitor TV.

Interruzione temporanea dell'acquisizione delle immagini

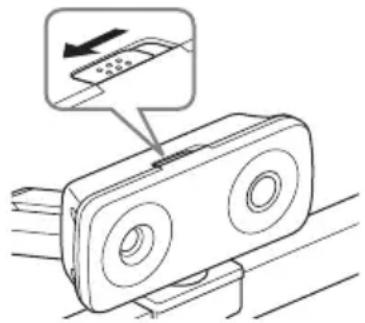

Far scorrere la levetta del copriobiettivo verso sinistra (guardando verso la videocamera).

Se la conferenza viene condotta con il coperchio dell'obiettivo chiuso, il partecipante remoto vedrà solo una schermata nera.

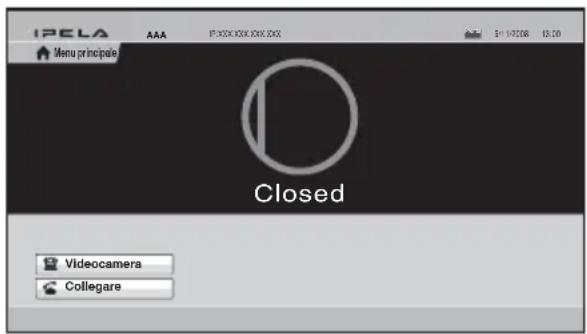

Quando viene chiuso il coperchio dell'obiettivo è visualizzato il menu principale, come riportato di seguito.

IPELA AAA IP-XXX-XXX-XXX-XXX Menu principale Closed Videocamera Collegare

Nota

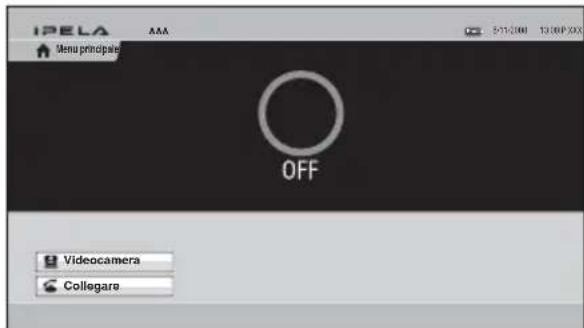

Quando l'alimentazione verso la videocamera è disabilitata è visualizzato il menu principale, come riportato di seguito.

IPELA Menu principale OFF Videocamera Collegare

Azionare il telecomando per ripristinare l'alimentazione della videocamera.

Risoluzione dei problemi

Prima di consegnare la videocamera al servizio di assistenza, controllare quanto segue per risolvere il problema. Se il problema persiste, rivolgersi al proprio rivenditore Sony.

SintomoCausaSoluzione
L’alimentazione della videocamera non è inserita.	Il cavo della videocamera non è inserito corretta-mente nel connettore CAMERA del sistema di comunicazione video HD.	Inserire correttamente il cavo della videocamera nel connettore CAMERA del sistema di comunicazione.
Il sistema di comunica-zione video HD non riesce a controllare correttamente la videocamera.	—Spegnere il sistema di comunicazione e accenderlo nuovamente dopo qualche istante.

Specifiche tecniche

Segnale video 720p/30

Sincronizzazione

Sincronizzazione interna

Dispositivo immagine

Tipo 1/3,2 (5,7 mm), CMOS

ca. 8.000.000 pixel

Obiettivo f = 2,94 mm (22 mm in 35 mm

equivalente) F2,8

Angolo orizzontale: 80,1 gradi

Angolo verticale: 62,7 gradi

Distanza minima dell'oggetto

80 mm (lato WIDE)

Movimento orizzontale/verticale

Orizzontale: ±20 gradi,

Verticale: ±20 gradi,

funzionamento manuale

Tensione di ingresso

19,5 V CC

Consumo di corrente

4 W o meno

Temperatura di utilizzo

Da 5°C a 35°C

Temperatura di immagazzinamento

Da -20^ a +60^

Accessori forniti in dotazione

Disco adesivo per ventosa (1)

Istruzioni per l'uso (1)

Realizzazione e caratteristiche tecniche sono soggette a modifica senza preavviso.

Nota

Verificare sempre che l'apparecchio stia funzionando correttamente prima di

usarlo. LA SONY NON SARÀ

RESPONSABILE DI DANNI DI

QUALSIASI TIPO, COMPRESI, MA

SENZA LIMITAZIONE A,

Disco adesivo da ventosa (1)
