MANUALE UTENTE VPL-XW5100 SONY

Guida di configurazione IT

VPL-XW5100

Printed in China

Informazioni sul presente manuale

La presente Guida di configurazione descrive l'installazione e le operazioni di base per la proiezione di immagini.

Leggere attentamente questo manuale prima di utilizzare l'unità, e conservarlo per riferimenti futuri. Vedere "Informazioni sulle spie" se necessario.

Per i dettagli sulle operazioni, consultare la Guida (Istruzioni d'uso online).

Punto 1

Preparazione.... Pagina 73

Punto 2

Installazione dell'unità.... Pagina 74

Punto 3

Connessione dell'unità ...... Pagina 76

Punto 4

Proiezione.... Pagina 77

Informazioni sulle spie.... Pagina 79

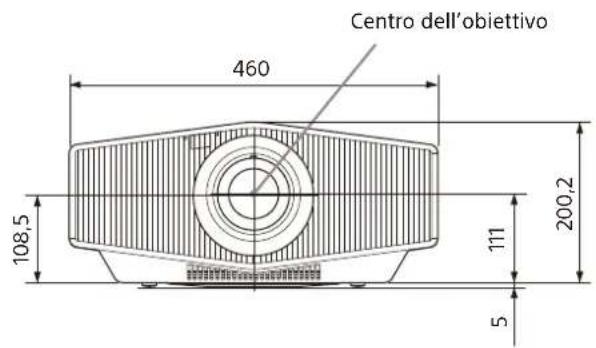

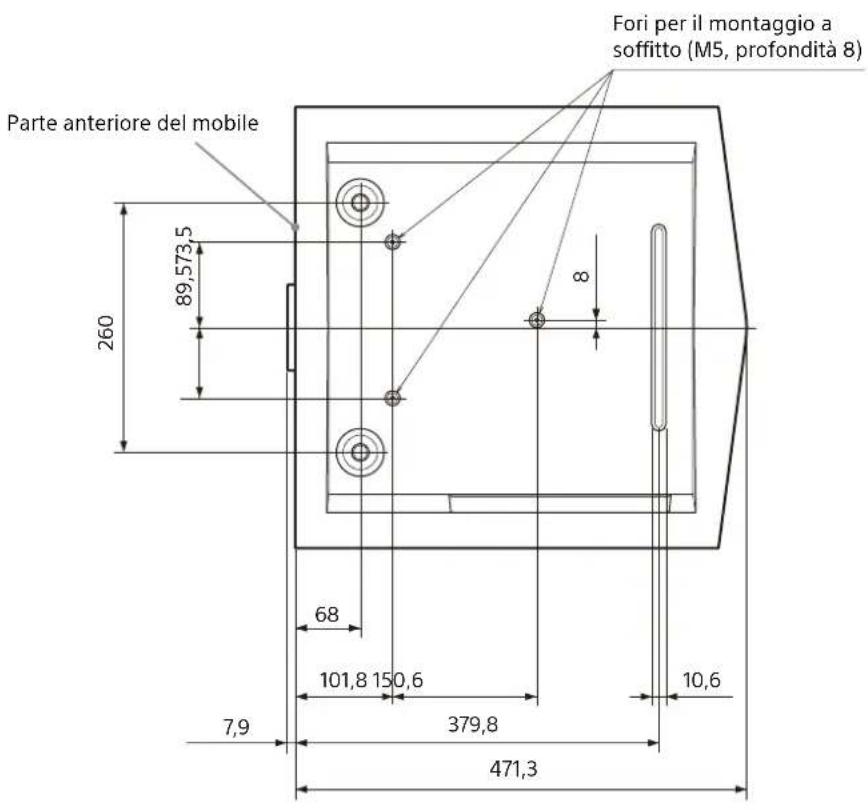

Dimensioni ......Pagina 80

Manuali in dotazione

Guida di configurazione (il presente manuale)

Descrive l'installazione e le operazioni di base per la proiezione di immagini.

Guida (Istruzioni d'uso online)

Descrive in dettaglio le caratteristiche dell'unità e come utilizzarla. È possibile visualizzare la Guida su uno smartphone o un computer.

https://rd1.sony.net/help/vpl/xw8100/it/

Italiano

Quando si utilizza il prodotto, non utilizzarlo per scopi diversi da quelli descritti nel manuale di istruzioni.

AVVERTENZA

Per ridurre il rischio di incendi o scosse elettriche, non esporre questo apparato alla pioggia o all'umidità. Per evitare scosse elettriche, non aprire l'involucro. Per l'assistenza rivolgersi unicamente a personale qualificato.

AVVERTENZA

Durante l'installazione dell'apparecchio, incorporare un dispositivo di scollegamento prontamente accessibile nel cablaggio fisso, oppure collegare la spina di alimentazione ad una presa di corrente facilmente accessibile vicina all'apparecchio. Qualora si verifichi un guasto durante il funzionamento dell'apparecchio, azionare il dispositivo di scollegamento in modo che interrompa il flusso di corrente oppure scollegare la spina di alimentazione.

ATTENZIONE

Per ragioni di sicurezza, non collegare alla porta indicata di seguito un connettore di cablaggio di dispositivi periferici su cui potrebbe essere presente una tensione eccessiva:

• LAN

AVVERTENZA

1. Utilizzare il cavo di alimentazione (a 2 conduttori) / connettore per l'apparecchio / spina conforme alle normative sulla sicurezza in vigore nel paese o nella regione geografica di utilizzo.
2. Utilizzare il cavo di alimentazione (a 2 conduttori) / connettore per l'apparecchio / spina adatto alle caratteristiche di tensione e corrente della rete elettrica.

In caso di domande relative all'uso del cavo di alimentazione / connettore per l'apparecchio / spina di cui sopra, rivolgersi a personale qualificato.

IMPORTANTE

La targhetta di identificazione dell'apparecchio è situata nella posizione indicata di seguito:

- Parte laterale

ATTENZIONE

• Pericolo di esplosione in caso di sostituzione incorretta della batteria. Sostituire la batteria con una uguale o equivalente seguendo le raccomandazioni del produttore.
• Smaltire la batteria o il prodotto in conformità con le normative vigenti nella regione o paese di utilizzo. Non smaltire la batteria o il prodotto in forni ad alta temperatura o nel fuoco. Non tagliare né frantumare meccanicamente la batteria. Questo potrebbe causarne l'esplosione o dar luogo a incendi. Non esporre la batteria a pressioni atmosferiche estremamente basse. Questo potrebbe causare esplosioni o perdite di gas o liquidi infiammabili.
• Non esporre la batteria ad elevate temperature, come ad esempio sotto luce solare diretta o in prossimità di fiamme per evitare che possa prendere fuoco, esplodere o causare incendi. Non immergere né bagnare la batteria in acqua. Questo potrebbe causare scariche elettriche.

ATTENZIONE

Il telecomando richiede il seguente tipo e il seguente numero di batterie:

• Formato: AA (R6/LR6)
• Numero di batterie: Due pezzi Per evitare il rischio di esplosioni, utilizzare unicamente batterie di tipo:
• Batterie alcaline e al manganese

Questo simbolo ha lo scopo di segnalare all'utente la presenza di importanti istruzioni relative all'uso e alla manutenzione del prodotto nella documentazione che lo accompagna.

IEC 60825-1:2014 PRODUCTO LÁSER DE CLASE 1

• Questo prodotto è conforme a EN 60825-1:2014+A11:2021.
• Questo prodotto è conforme a EN 50689:2021.
• Questo prodotto è progettato per la proiezione di immagini su una parete o su uno schermo.

Come per qualsiasi sorgente luminosa intensa, non fissare direttamente il fascio di luce, RG2 IEC 62471-5:2015.

AVVERTENZA

Non guardare nella lente durante l'uso.

ATTENZIONE

L'uso di comandi o regolazioni o l'esecuzione di procedimenti diversi da quelli specificati in questo manuale possono causare esposizione a radiazioni pericolose.

ATTENZIONE

L'uso di strumenti ottici con questo prodotto aumenta il rischio di danni alla vista.

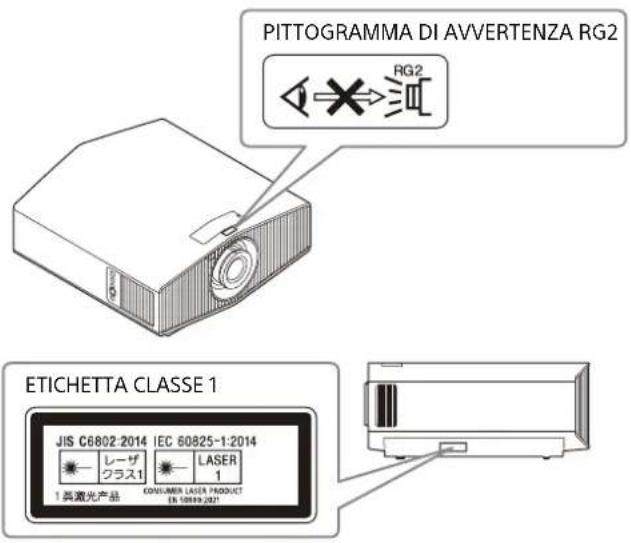

Informazioni sulla posizione delle etichette

PITTOGRAMMA DI AVVERTENZA RG2 RG2 ETICHETTA CLASSE 1 JIS C6802 2014 IEC 60825-1:2014 LESA 1 1 菜激光产品 COCONOLER LASER PRODUCT EN 10899.2017

Specifiche sorgente luminosa

Diodi laser 4,8 W × 14

Lunghezza d'onda: 449 - 461 nm

Angolo di divergenza del raggio dall'obiettivo dell'unità

Zoom max: = 39,9^

Porta di emissione laser α

Non collocare oggetti di fronte all'obbiettivo in grado di coprire la luce durante la proiezione. Il calore emesso dalla lampada potrebbe danneggiare l'oggetto.

Per i clienti in Europa

Produttore: Sony Corporation, 1-7-1 Konan Minatoku Tokyo, 108-0075 Giappone

Per la conformità del prodotto in ambito UE: Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Belgio

Precauzioni

Sicurezza

• Verificare che la tensione di funzionamento dell'unità corrisponda alla tensione della rete elettrica locale.
• Se liquidi o solidi dovessero cadere nel mobile, scollegare l'unità e farla controllare da personale qualificato prima di usarla nuovamente.
• Se l'unità non sarà utilizzata per diversi giorni, scollegarla dalla presa di rete.
• Per scollegare il cavo, estrarlo afferrando la spina. Non tirare mai direttamente il cavo.
• La presa di rete dovrebbe essere vicina all'unità e facilmente accessibile.
• L'unità non è scollegata dalla sorgente di alimentazione CA (rete elettrica) finché è collegata alla presa di rete, anche se l'unità stessa è stata spenta.
  • Non guardare nella lente durante l'uso.
• Non mettere le mani o degli oggetti vicino alle prese di ventilazione. L'aria che ne fuoriesce è calda.

Prevenzione del surriscaldamento interno

Dopo aver spento l'alimentazione con il pulsante I/⏻ (Accensione), non scollegare l'unità dalla presa di rete mentre la ventola di raffreddamento è ancora in funzione.

Attenzione

Questa unità è dotata di prese di ventilazione (aspirazione/scarico). Non ostruire o mettere alcun oggetto vicino a queste aperture; potrebbe verificarsi surriscaldamento interno, provocando un peggioramento dell'immagine o danneggiamento dell'unità.

Imballaggio

Conservare la scatola e il materiale di imballaggio originale, poiché potrebbero servire se fosse necessario spedire l'unità. Per ottenere la massima protezione, spostare l'obiettivo in posizione centrale e imballare l'unità nello stesso modo in cui è stata imballata in stabilimento.

Controllo delle parti relative alla sorgente luminosa

Poiché l'unità utilizza un laser, quando vengono regolate o ispezionate le parti relative alla sorgente luminosa, è necessario prestare particolare attenzione e operare in un ambiente sicuro. Per l'installazione rivolgersi a personale Sony qualificato (a pagamento).

Nota in caso di lunghi periodi di mancato utilizzo

Se l'unità non viene utilizzata per un lungo periodo di tempo, potrebbero verificarsi malfunzionamenti o un calo delle prestazioni. Per evitare tali problemi, accendere periodicamente l'alimentazione e utilizzare l'unità.

Proiettore LCD

Il proiettore LCD è prodotto con una tecnologia di alta precisione. Tuttavia potrebbero essere visibili dei puntini neri e/o luminosi (rossi, blu o verdi) che appaiono in modo permanente sul proiettore LCD. Questo è un risultato normale del processo di fabbricazione e non costituisce un guasto. Inoltre, usando più proiettori LCD per proiettare su uno schermo, anche se sono dello stesso modello, la riproduzione dei colori dei vari proiettori potrebbe essere diversa in quanto il bilanciamento dei colori potrebbe essere impostato diversamente da un proiettore all'altro.

Informazioni sulla condensa

Se la temperatura dell'ambiente dove il proiettore installato cambia rapidamente, o se il proiettore viene improvvisamente spostato da una stanza fredda a una calda, è possibile che sul proiettore si formi condensa. Dato che la condensa può provocare malfunzionamenti, prestare attenzione alle regolazioni delle impostazioni di temperatura del condizionatore d'aria. Se si forma condensa, lasciare il proiettore acceso per circa due ore prima dell'uso.

Note sulla sicurezza

• SONY NON SARÀ RESPONSABILE PER DANNI DI QUALSIASI TIPO RISULTANTI DALLA MANCATA IMPLEMENTAZIONE DI ADEGUATE MISURE DI SICUREZZA SUI DISPOSITIVI DI TRASMISSIONE, DA INEVITABILI PERDITE O FUGHE DI DATI RISULTANTI DALLE SPECIFICHE TECNICHE DELLA TRASMISSIONE O DA PROBLEMATICHE RELATIVE ALLA SICUREZZA DI QUALSIASI TIPO.
• A seconda dell'ambiente operativo, il sistema potrebbe risultare accessibile in rete a terzi non autorizzati. Prima di collegare l'apparecchio in rete, assicurarsi che la rete sia protetta in modo sicuro.
• Dal punto di vista della sicurezza, quando si utilizza l'apparecchio connesso a una rete, si

raccomanda fortemente di accedere alla finestra di controllo tramite un browser Web e modificare le impostazioni di controllo degli accessi cambiando le impostazioni predefinite di fabbrica.

Inoltre, si consiglia di impostare una password di lunghezza sufficiente e che non possa essere indovinata facilmente da altri, quindi conservarla in maniera sicura.

• Durante l'esecuzione di impostazioni o dopo aver eseguito impostazioni, non visitare nessun altro sito Web con il browser Web. Dato che le impostazioni di accesso permangono nel browser Web, chiudere sempre il browser Web dopo avere eseguito le impostazioni per impedire l'utilizzo dell'apparecchio da parte di terzi non autorizzati o l'esecuzione di programmi dannosi.
• Il collegamento del prodotto a una rete deve essere realizzato mediante un sistema in grado di fornire funzioni di protezione, ad esempio un router o un firewall. In caso di collegamento senza tale protezione si potrebbero verificare problemi di sicurezza.

Non collocare questo prodotto nelle vicinanze di dispositivi medicali

Questo prodotto (accessori inclusi) contiene magneti che potrebbero interferire con pacemaker, valvole shunt programmabili per il trattamento dell'idrocefalo o altri dispositivi medicali. Non collocare questo prodotto nelle vicinanze di persone che fanno uso di tali dispositivi medicali. Consultare il proprio medico prima di usare questo prodotto se si fa uso di dispositivi medicali.

SONY NON SARÀ RESPONSABILE DI DANNI DI QUALSIASI TIPO RISULTANTI DALL'UTILIZZO DI QUESTA UNITÀ PER SCOPI DIFFERENTI DA QUELLI DI UTILIZZO DOMESTICO GENERALE, SIA DURANTE IL PERIODO DI GARANZIA, SIA DOPO LA SUA SCADENZA.

Note su installazione e utilizzo

Posizioni di installazione inadatte

Non installare l'unità nelle seguenti condizioni, che potrebbero causare malfunzionamenti o danneggiarla.

Vicino alle pareti

Per mantenere le prestazioni e l'affidabilità dell'unità, lasciare uno spazio tra le pareti e l'unità, come illustrato.

5 cm 30 cm30 cm

15 cm 30 cm 30 cm

Tenere presente che la parete sul lato delle prese di ventilazione può scaldarsi.

L'aria proveniente da condizionatori o dalle prese di ventilazione di questa unità o altri dispositivi può provocare oscillazione sullo schermo.

Verificare di non installare questa unità in posizioni dove l'aria proveniente da condizionatori o dalle prese di ventilazione di questi dispositivi raggiunga la parte anteriore dell'unità.

Posizioni con ventilazione insufficiente

Lasciare uno spazio di almeno 30 cm intorno all'unità.

Posizioni esposte a flusso diretto di aria fresca o calda proveniente da un condizionatore

Installando l'unità in tali posizioni, potrebbe verificarsi un suo malfunzionamento causato dalla condensazione dell'umidità o dall'aumento della temperatura.

Vicino a un sensore di calore o di fumo

Potrebbe verificarsi un malfunzionamento del sensore.

Posizioni molto polverose o estremamente fumose

Condizioni non idonee

Durante l'uso dell'unità, non effettuare alcuna delle operazioni che seguono.

Inclinare avanti/indietro e sinistra/destra

Non usare l'unità inclinata, come mostrato nelle illustrazioni seguenti.

Non installare l'unità altrove che su una superficie in piano o sul soffitto. Installando l'unità in tale posizione si può provocare mancanza di uniformità del colore.

Se si inclina l'unità verso l'alto o il basso, l'immagine sullo schermo potrebbe risultare trapezoidale. Posizionare l'unità in modo che l'obiettivo sia parallelo allo schermo.

15° o più

15° o più

10° o più

15° o più

10° o più

Installazione dell'unità a quota elevata

Quando si usa l'unità in un luogo che si trova a una quota di 1.000 m o superiore, impostare opportunamente "Modo quota el." nel menu Impostazione 📂 in caso contrario potrebbero presentarsi effetti negativi, come la riduzione dell'affidabilità di alcuni componenti.

Precauzioni di sicurezza per l'installazione dell'unità sul soffitto

• Non montare mai il proiettore sul soffitto né spostarlo da soli. Per l'installazione rivolgersi a personale Sony qualificato (a pagamento).
• Se si installa l'unità sul soffitto, accertarsi di utilizzare un cavetto di sicurezza, ecc., per impedire la caduta dell'unità. Affidare l'installazione a un installatore specializzato.

Per i rivenditori

Fissare il coperchio del mobile saldamente quando si installa sul soffitto.

Avviso sulla licenza

Vedere "Avviso sul software" nella Guida e leggere il contenuto della licenza.

Punto 1

Preparazione

Verifica degli accessori in dotazione

Verificare che la confezione contenga tutti gli elementi indicati di seguito:

• Telecomando RM-PJ28 (1)
- Pile AA (2)
• Copriobiettivo (1)
All'acquisto del proiettore, sull'obiettivo è applicato un copriobiettivo.
• Cavo di alimentazione CA (1)
- Guida di configurazione (il presente manuale) (1)

Inserimento delle batterie nel telecomando

Per aprire, spingere e far scorrere.

Inserire le batterie dal lato

Avvertenza quando si utilizza il telecomando

• Maneggiare il telecomando con cura. Non farlo cadere e non calpestarlo o rovesciare su di esso liquidi.
• Non mettere il telecomando in posizioni vicine a sorgenti di calore, esposte a luce solare diretta o in un locale umido.

Rimozione del copriobiettivo

Rimuovere il copriobiettivo prima di utilizzare il proiettore.

Punto 2

Installazione dell'unità

1 Posizionare l'unità in modo che l'obiettivo sia parallelo allo schermo.

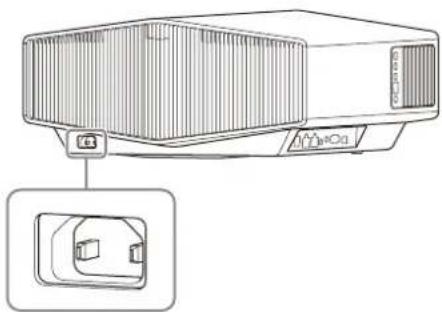

2 Dopo aver collegato il cavo di alimentazione CA all'unità, collegarlo a una presa della rete elettrica.

Parte posteriore dell'unità

Parte anteriore dell'unità

Si illumina in rosso.

Nota

Dopo aver collegato il cavo di alimentazione CA all'unità, la spia POWER potrebbe lampeggiare in arancione.

Potrebbe non essere possibile controllare l'unità mentre la spia lampeggia, tuttavia non si tratta di un malfunzionamento. Attendere che la spia smetta di lampeggiare e che si illumini in rosso.

3 Premere il pulsante I/⏻ (Accensione) per accendere l'unità.

Parte anteriore dell'unità

La spia POWER lampeggia in verde, quindi si illumina in verde.

4 Premere il pulsante LENS sul pannello di controllo o il pulsante PATTERN sul telecomando per visualizzare un segnale di prova ed effettuare le regolazioni.

PATTERN RESET MENU

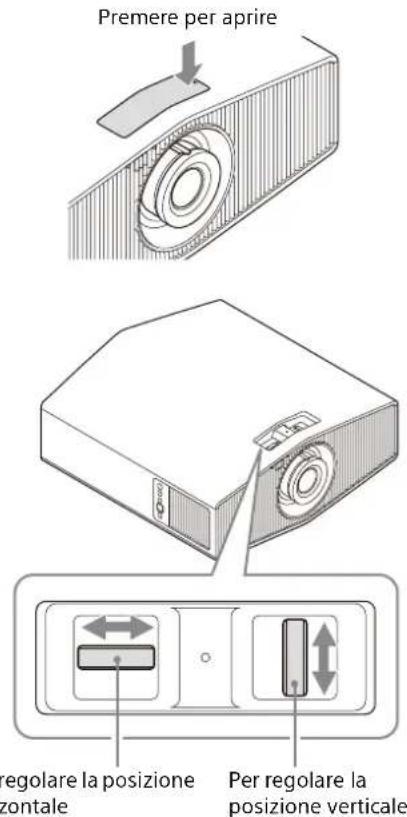

① Aprire il coperchio sulla parte superiore dell'unità, quindi muovere entrambe le ghiere di spostamento per regolare la posizione dell'immagine.

Premere per aprire regolare la posizione zontale Per regolare la posizione verticale

Note

• Dopo aver regolato la posizione dell'immagine, riposizionare il coperchio.
• Quando si installa l'unità a soffitto e si apre il coperchio delle ghiere di spostamento, il coperchio potrebbe cadere. Aprire e chiudere il coperchio ed effettuare le regolazioni prestando particolare attenzione.

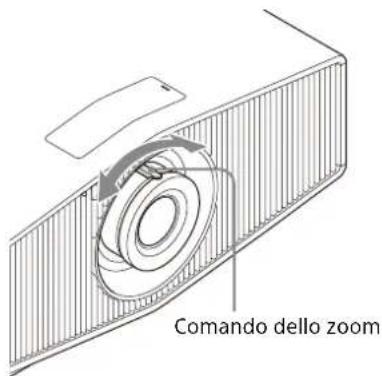

② Regolare la dimensione dell'immagine utilizzando il comando dello zoom.

Comando dello zoom

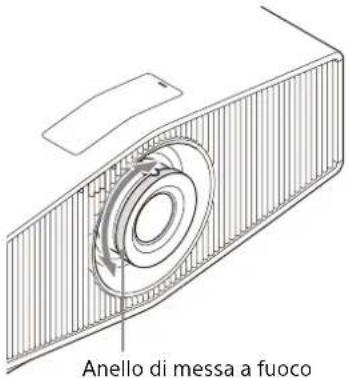

③ Regolare la messa a fuoco utilizzando l'anello di messa a fuoco.

Anello di messa a fuoco

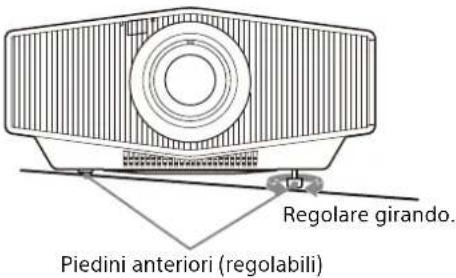

Regolazione dell'inclinazione della superficie di installazione

Se l'unità è installata su una superficie irregolare, usare i piedini anteriori (regolabili) per metterla in piano.

Piedini anteriori (regolabili) Regolare girando.

Note

• Si ricorda che se si inclina l'unità verso l'alto o verso il basso, l'immagine proiettata verrà distorta in una forma trapezoidale.
• Fare attenzione a non provocarsi lesioni alle dita quando si ruotano i piedini anteriori (regolabili).

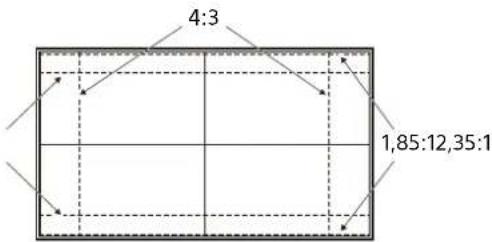

Finestra di regolazione obiettivo (modello di prova)

4:3 1,85:12,35:1

Le linee tratteggiate mostrano l'angolo visuale per ciascun formato.

Per i dettagli, consultare "Installazione e collegamenti" nella Guida.

Punto 3

Connessione dell'unità

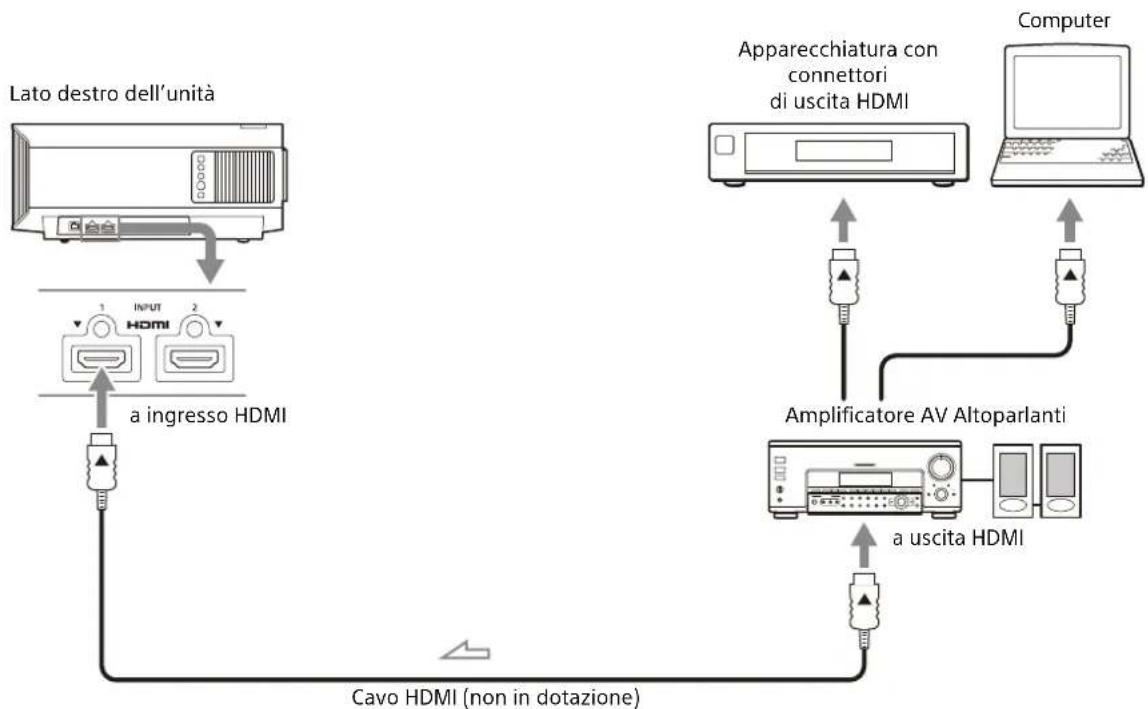

Effettuare i collegamenti osservando quanto segue:

• Spegnere tutti i dispositivi prima di effettuare qualsiasi collegamento.
• Usare cavi adatti a ciascun collegamento.
• Inserire saldamente le spine dei cavi; eventuali collegamenti instabili potrebbero ridurre le prestazioni dei segnali di immagine o causare malfunzionamenti. Per scollegare un cavo, afferrare la spina, non il cavo stesso.
• Per maggiori informazioni, vedere anche il manuale d'uso del dispositivo da collegare.

: Flusso del segnale video Utilizzare un cavo HDMI Premium ad alta velocità su cui è specificato il logo del tipo di cavo.

Quando si monitora e controlla il proiettore tramite rete, accedere alla pagina Setup del proiettore (vedere "Uso delle funzionalità di rete" nella Guida) con un browser Web e attivare il protocollo di controllo desiderato.

Per i dettagli, consultare "Installazione e collegamenti" nella Guida.

Proiezione dell'immagine

1 Accendere l'unità e il dispositivo ad essa collegato.
2 Premere INPUT per visualizzare sullo schermo gli ingressi disponibili.
3 Selezionare il dispositivo dal quale visualizzare le immagini.

Premere ripetutamente INPUT o premere ↑/↓/⊕ (invio) per selezionare il dispositivo da cui proiettare le immagini.

Spegnimento dell'alimentazione

1 Premere il pulsante I/⏻ (Accensione). Viene visualizzato il messaggio "DISATTIVARE?".
2 Premere il pulsante I/⏻ (Accensione) prima che il messaggio scompaia. La spia POWER lampeggia in verde e la ventola continua a ruotare per ridurre il calore interno.

La ventola si arresta e la spia POWER passa da luce verde lampeggiante a rosso fisso.

L'alimentazione è completamente disattivata e ora è possibile scollegare il cavo di alimentazione CA.

Nota

Non scollegare mai il cavo di alimentazione CA mentre l'indicatore lampeggia.

Suggerimento

È possibile spegnere l'unità tenendo premuto il pulsante I/⏻ (Accensione) per circa 1 secondo, invece di eseguire la procedura precedentemente indicata.

Selezione della modalità di visualizzazione dell'immagine

Premere uno dei pulsanti CALIBRATED PRESET.

LIGHT INPUT I / ⏻ —— CALIBRATED PRESET —— CINEMA FILM 1 FILM 2 REF TV PHOTO GAME BRT CNE BRT TV USER

Pulsanti CALIBRATED PRESET

Voci di impostazione	Descrizione
CINEMA FILM 1 (Cinema Film 1)	Qualità dell’immagine adatta per riprodurre le immagini nitide e altamente dinamiche tipiche della pellicola positiva master.
CINEMA FILM 2 (Cinema Film 2)	Qualità dell’immagine adatta per riprodurre la ricca tonalità e il colore tipici del cinema, in base a “Cinema Film 1”.
REF (Riferimento)	Un’impostazione di qualità imagine adatta per la riproduzione fedele della qualità dell’immagine originale, oppure per ottenere la qualità dell’immagine senza regolazioni.
TV (TV)	Qualità dell’immagine adatta per guardare programmi televisivi, sport, concerti e altre immagini video.
PHOTO (Foto)	Qualità dell’immagine ideale per proiettare fotografie scattate con una fotocamera digitale.
GAME (Gioco)	Qualità dell’immagine adatta per giochi, con colori ben modulati e rapidità della risposta.
BRT CINE (Lumin. Cinema)	Qualità dell’immagine adatta per guardare film in un ambiente luminoso.
BRT TV (Luminosità TV)	Qualità dell’immagine adatta per guardare programmi televisivi, sport, concerti e altre immagini video in un ambiente luminoso.
USER (Utente)	Consente di impostare e regolare la qualità dell’immagine in base ai propri gusti e di salvare l’impostazione. L’impostazione predefinita è uguale a “Riferimento”.

Voci di impostazione

Descrizione

IMAX Enhanced Qualità dell'immagine adatta per guardare contenuti IMAX Enhanced. Premere il pulsante MENU e selezionare da "Preset calib." nel menu Immagine

Per i dettagli, consultare "Proiezione" nella Guida.

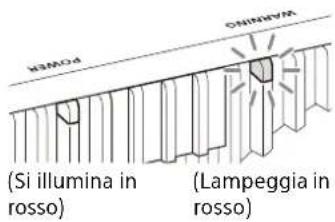

Informazioni sulle spie

La spia POWER o WARNING si illumina o lampeggia in caso di problemi del proiettore.

Se si riscontrano problemi oppure sullo schermo viene visualizzato un messaggio di errore, consultare "Gestione degli errori" nella Guida.

POWER WARNING

Spia WARNINGSpia POWER

Spie illuminate/lampeggianti Numero di lampeggi	Causa e rimedio
	Tre volte L’unità non si illumina correttamente a causa di un’anomalia della sorgente luminosa e relativa alimentazione. Spegnere e riaccendere dopo alcuni istanti.Se il problema persiste, rivolgersi a personale Sony qualificato.
	Due volte La temperatura interna è insolitamente elevata. Verificare che le prese di ventilazione non siano ostruite e che l’unità non venga usata a quota elevata.
	Tre volte La ventola è guasta. Rivolgersi a personale Sony qualificato.

Nota

Se il problema persiste anche dopo aver effettuato le precedenti operazioni, rivolgersi a personale Sony qualificato. Se le spie lampeggiano in modo differente da quello indicato sopra, spegnere e riaccendere utilizzando il pulsante I/⏻ (Accensione) sul telecomando o sul pannello di controllo dell'unità. Se il sintomo si presenta nuovamente, rivolgersi a personale Sony qualificato.

Se si riscontrano problemi oppure sullo schermo viene visualizzato un messaggio di errore, consultare "Gestione degli errori" nella Guida.

Dimensioni

Parte anteriore

Unità: mm

Centro dell'obiettivo 460 108,5 111 200,2 5

Parte inferiore
Unità: mm

Parte anteriore del mobile 89,573,5 260 Fori per il montaggio a soffitto (M5, profondità 8) 68 101,8 150,6 7,9 379,8 471,3 10,6

Nota

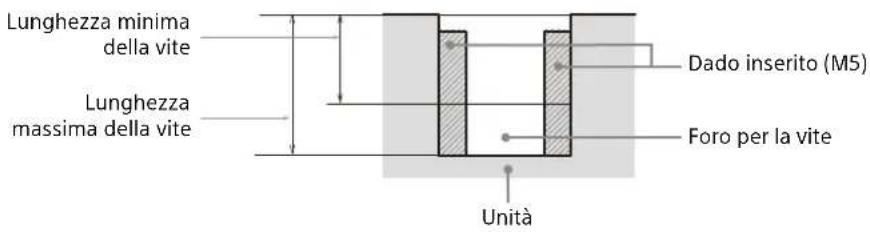

Fori per il montaggio a soffitto

Utilizzare viti di lunghezza da 6,4 mm a 8,0 mm per il montaggio a soffitto.

Coppia di serraggio consigliata (tensione di rotazione di una vite nella direzione di serraggio): 1,4 ± 0,2 N-m

Lunghezza minima della vite Dado inserito (M5) Lunghezza massima della vite Foro per la vite Unità
