根据中华人民共和国信息产业部第39号令《电子信息产品

污染控制管理办法》及标准中要求的“有毒有害物质或元

素名称及含量”等信息。本产品相关信息请参考以下链接

http://pro.sony.com.cn

SONY®

4-274-301-02(1)

HD Camera Unit

取扱説明書 JP

保存温度 -20^ +60^

最大外形寸法

116 × 50 × 225 mm

(幅／高さ／奥行き)

質量 約 500 g

付属品

吸盤用シール (1)

取扱説明書 (1)

本機の仕様および外観は、改良のため

予告なく変更することがありますが、

ご了承ください。

为减少火灾或电击危险，请勿让本设备受到雨淋或受潮。

为避免电击，请勿拆卸机壳。维修事宜应仅由合格维修人员进行。

重要

设备铭牌位于背面。

声明

此为 A 级产品，在生活环境中，该产品可能会造成无线电干扰。在这种情况下，可能需要用户对其干扰采取切实可行的措施。

目录

使用前须知 ……68

CMOS 图像传感器的特有现象 .....69

特点 69

各部件及控制按钮的位置和

功能 70

安装摄像机 71

在电视监视器上安装摄像机 ....71

暂时停止图像捕捉 72

故障排除 73

规格 74

使用前须知

使用和存放地点

在以下地方使用或存放摄像机会导致摄像机损坏：

• 过热或过冷的地方（工作温度：5℃到35℃）
• 暴露在直射阳光下，或靠近发热的物体（例如加热器）
• 靠近强磁性物体的地方
• 靠近有强电磁辐射的地方，如收音机或电视发射机附近。
• 有震动或冲击的地方

通风

为了防止过热，不要阻碍摄像机四周的通风。

连接到会议电视终端

当会议电视终端开启时，不得将摄像机电缆连接到 HD 会议电视终端。否则摄像机和电视终端有可能会损坏，或者可能无法显示图像。

搬运

在搬运摄像机之前，请使用原厂或同等质量的包装箱对其进行重新包装。

清洁主机

• 使用吹风机去掉镜头上的灰尘。
• 当摄像机主体变脏后，用浸过少量中性清洁剂的软布进行擦拭。然后用一块干布将其擦干。
• 请不要使用任何类型的溶剂，否则会损伤表面。
• 当您使用化学清洁布时，请仔细阅读其使用说明。
• 请勿向摄像机上喷洒挥发性物质如杀虫剂，也不要让橡胶或乙烯类物品长时间接触摄像机。否则会损伤表面。

维护

由于长时间使用后会导致机体磨损和润滑油损耗，摄像机会出现异常的噪声。因此要保持最佳性能，我们建议进行定期维护。如果出现异常噪声，请咨询您的 Sony 经销商。

激光束说明

激光束可能会损坏 CMOS 图像感应器。请注意，在使用激光束设备的环境中，您不能将 CMOS 图像感应器的表面暴露在环境中的激光束辐射之下。

CMOS 图像传感器的特有现象

图像中可能出现的以下现象是 CMOS（互补金属氧化物半导体）图像传感器所特有的。这些现象不是故障。

白斑

虽然 CMOS 图像传感器是采用高精度技术生产的，但由于宇宙射线等的影响，其屏幕上可能会出现细小的白斑（极少数情况）。这与 CMOS 图像传感器的原理有关，出现的白斑并不是故障。

在以下情况中，比较容易出现白斑：

• 在高温环境下进行操作时
• 提高倍率 （灵敏度）时

此现象可以通过关闭并重新打开摄像机得到改善。

图形失真

拍摄微小的图案、条纹或线条时，它们可能呈锯齿状或出现闪烁现象。

特点

此摄像机仅与 Sony PCS-XG80/XG80S/XG55/XG55S/XA80/XA55 HD 会议电视终端一同使用。

其电源由 HD 会议电视终端提供。有关调整和设置摄像机的详情，请参见 PCS-XG80/XG80S/XG55/XG55S/XA80/XA55 的使用说明书。

高图像质量 CMOS 摄像机

此摄像机提供 800 万有效像素，可拍摄高清晰度图像以提供出色图像质量。

内置麦克风

使用内置麦克风，缩小了摄像机体积。

无需捕捉图像时使用的镜头盖

用镜头盖隐藏镜头，可在系统运行的情况下暂时停止捕捉图像。

简单的吸盘安装

使用单个吸盘将摄像机安装到电视监视器。使用可调节连接臂能将其安装到多种不同的电视监视器。（可能无法在某些电视监视器上进行安装。）

兼容 HD 的视频格式

此摄像机可以让您使用 720p 高清晰度视频格式来拍摄图像，这种视频格式与 HD-TV 广播相同。

各部件及控制按钮的位置和功能

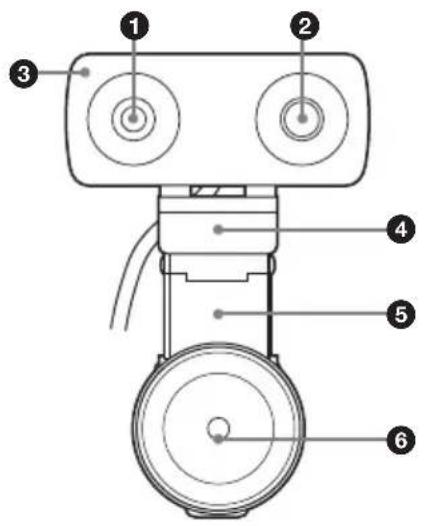

前面

会议期间将摄像机图像发送至对方时会亮起。

④倾斜拍摄基座

位于电视监视器的顶部，用于支撑摄像机。

⑤连接臂

对此进行调整，使底部的吸盘与电视监视器的背部正确对齐。

⑥ 吸盘

安装在电视监视器的背面或桌面上。如果吸盘连接不当，可预先将随附的粘着盘连接至电视监视器的背面或桌面上。

⑦连接线

连接到 HD 会议电视终端的 CAMERA 接口。

⑧吸盘固定杆

用力按下的同时转动此杆以安装吸盘。只需转动此杆即可释放吸盘。

⑨镜头盖固定杆

打开或闭合镜头盖。

安装摄像机

在电视监视器上安装摄像机

将本摄像机安装到电视监视器顶部。

1 去掉吸盘的保护套。

2 确定吸盘的安装位置。

要确定吸盘的安装位置，请松开电视监视器顶部的摄像机，并移动可调节连接臂。

注意

- 请勿将摄像机向前或向后倾斜20度及以上。（这将超出摄像机的倾斜范围（±20度）。）

- 视电视监视器的型号而定，某些区域可能发热。确定安装位置时请避开这些区域。

- 安装摄像机时请勿阻挡电视监视器的通风孔。

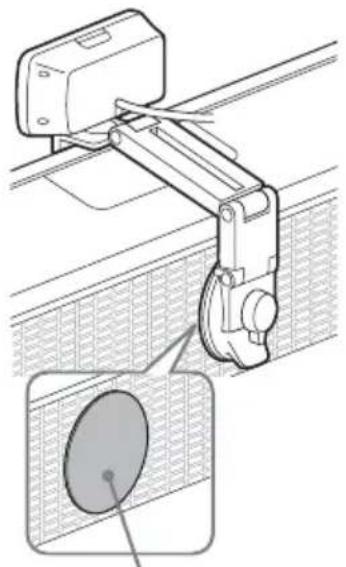

- 可能无法在以下类型的电视监视器上牢固安装吸盘。在此类情况下，将随附的粘着盘固定到电视监视器，然后将摄像机安装到粘着盘上。

如果不使用粘着盘，则可能无法牢牢固定吸盘，也可能导致电视监视器歪曲或受损。

- 电视监视器材质较软以增强手感 - 电视监视器表面粗糙

- 仔细选择固定粘着盘的位置。

由于粘着盘的粘力很强，因此固定到电视监视器后就很难移除。如果为了尝试移除粘着盘而过度用力，可能导致电视监视器歪曲或受损。

- 将摄像机连接至粘着盘之前，请等待24小时，让粘着盘与桌面完全粘合。

- 一旦移除粘着盘，将不能再次使用，因为其粘力已经减弱。

电视监视器背面

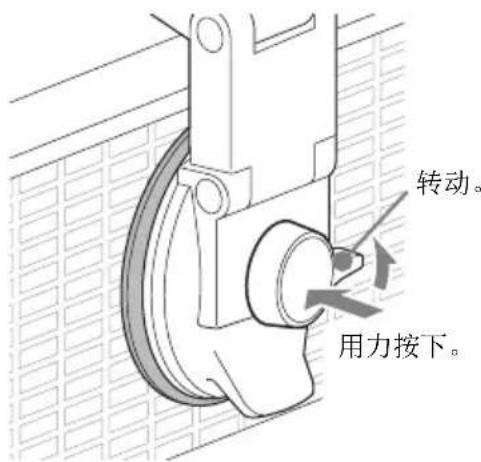

3 使用该吸盘将摄像机固定到电视监视器。

用力按下吸盘固定杆中央的同时，沿指示的方向转动吸盘控制杆（LOCK方向）。

转动。 用力按下。

注意

- 本摄像机不能安装在天花板或墙壁上。

- 如果在按下吸盘固定杆时用力不够，吸盘固定杆可能会松开。在此情况下，请执行上述步骤以重新固定吸盘。

要释放吸盘

沿相反的方向转动吸盘固定杆（RELEASE 方向）。

注意

• 请勿在吸盘和电视监视器之间插入手指或其他物体以强行移除吸盘。这样会损坏吸盘。
• 未安装摄像机时，务必给吸盘带上保护套。如果吸盘表面变脏或被刮擦，吸盘的粘力将减弱。
• 如果吸盘表面变脏，请用清水浸湿的平滑软布对其进行轻轻擦拭。此外，请遵守以下注意事项。
• 请勿使用清洁剂或其他清洁类溶剂。
• 重新安装时，务必确保吸盘完全干燥。
• 避免电视监视器内部进水以免受损。

暂时停止图像捕捉

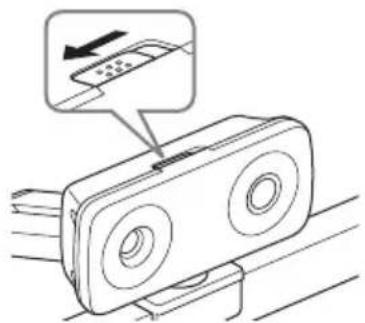

向左滑动镜头盖固定杆 （面向摄像机正面时）。

如果在镜头盖闭合的情况下进行会议，则对方将只能看见黑屏。

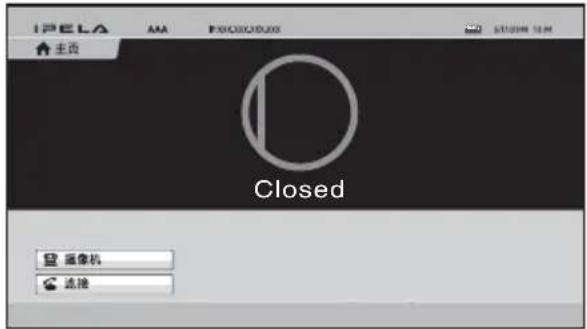

关闭镜头盖后，“主页”菜单显示如下。

IPELA 主页 Closed 摄像机 连接

注意

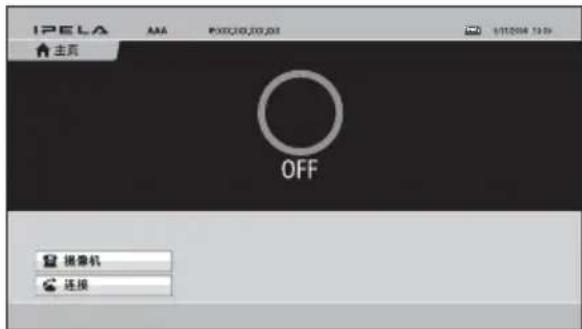

禁用摄像机电源时，主页菜单如下所示。

I2ELA 主页 OFF 摄像机 连接

请操作遥控器恢复摄像机的电源。

故障排除

在将您的摄像机送修前，按照以下指南排除摄像机故障。如果故障无法排除，请咨询您的 Sony 经销商。

症状 原因 解决办法
摄像机电源无法打开。	摄像机电缆未紧紧插入HD会议电视终端上的CAMERA接口中。	将摄像机电缆紧紧插入电视终端的CAMERA接口中。
HD会议电视终端无法正确控制摄像机。	—	关闭电视终端的电源,稍后重新打开电源。

规格

视频信号 720p/30

同步 内同步

成像元件 1/3.2 型（5.7 毫米），CMOS

约 800 万像素

镜头 f=2.94 毫米（等同于35毫米

胶片相机中的 22 毫米） F2.8

水平角度：80.1度

垂直角度：62.7度

近摄距离 80 毫米 (WIDE 端)

摇拍 / 倾斜操作

水平：±20度，

垂直：±20度，手动操作

输入电压 19.5 V DC

电源要求 小于等于 4 W

工作温度 5^ C 到 35^ C

存放温度 -20^ 到 +60^

尺寸 116×50×225毫米

(宽 × 高 × 厚 )

重量 大约 500 克

随机附件

吸盘的粘合盘 (1)

使用说明书 (1)

设计和规格如有更改，恕不另行通知。

注意

在使用前请始终确认本机运行正常。

无论保修期内外或基于任何理由，

SONY 对任何损坏 （包括但不限于）

概不负责。由于本机故障造成的现有损失或预期利润损失，不进行退货或赔偿。
