MANUALE UTENTE Oslo 600 DAB BLAUPUNKT

IT Manuale di istruzioni

NL Handleiding

] Gentag alle melodier i mappen

180 Comandi - Apparecchio
181 Comandi – Telecomando
182 Norme di sicurezza
182 Simboli utilizzati
182 Sicurezza stradale
182 Norme di sicurezza generali
182 Uso conforme alle norme
183 Istruzioni per la pulizia
183 Istruzioni per lo smaltimento
183 Elementi di fornitura
183 Messa in funzione dell'apparecchio
183 Accensione e spegnimento
183 Volume
183 Funzionamento
183 Schermo tattile
184 Impostazioni nei menu
184 Menu principale
184 Accesso al menu principale
184 Schermata del menu principale
185 Regolazioni del suono
185 Schermata dell'equalizzatore 1
185 Schermata dell'equalizzatore
186 Impostazioni del sistema
186 Accesso alle impostazioni del siste
186 Schermata delle impostazioni
186 Dispositivi esterni e supporti di dati
186 Informazioni principali
186 Chiavetta USB
187 Fonti Bluetooth®
188 Modalità radio analogica (FM/AM)
188 Accensione della radio
188 Schermata della radio
189 Radio digitale (DAB/DAB+)
189 Avvio della funzione DAB

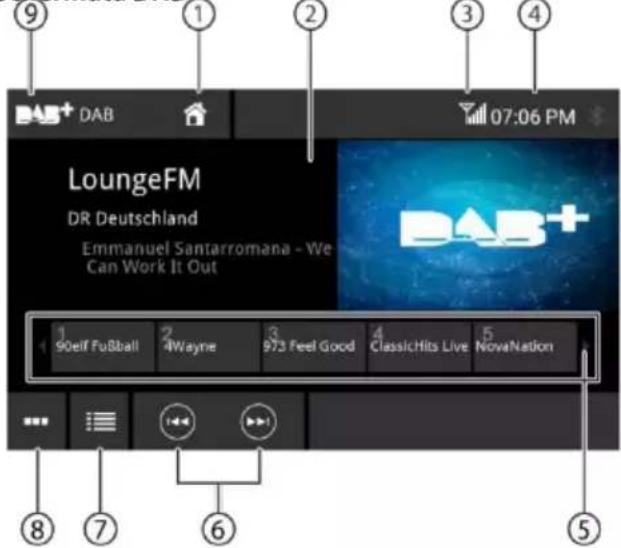

189 Schermata DAB
189 Riproduzione multimediale (USB, AV-IN, BT Audio)

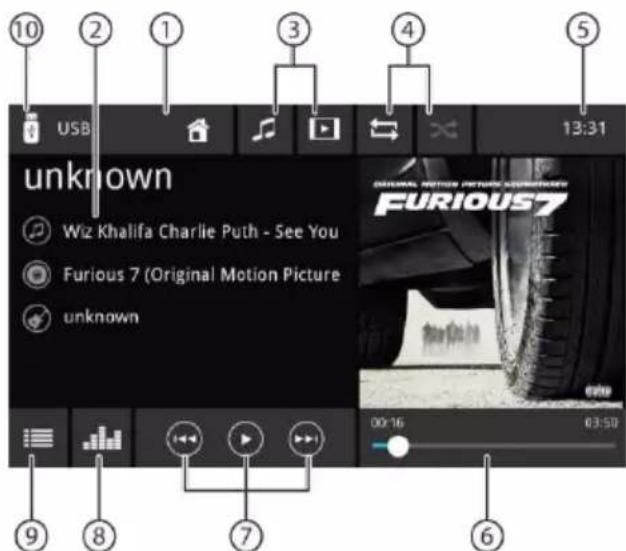

189 Avvio della riproduzione dei media
189 Schermata dei media

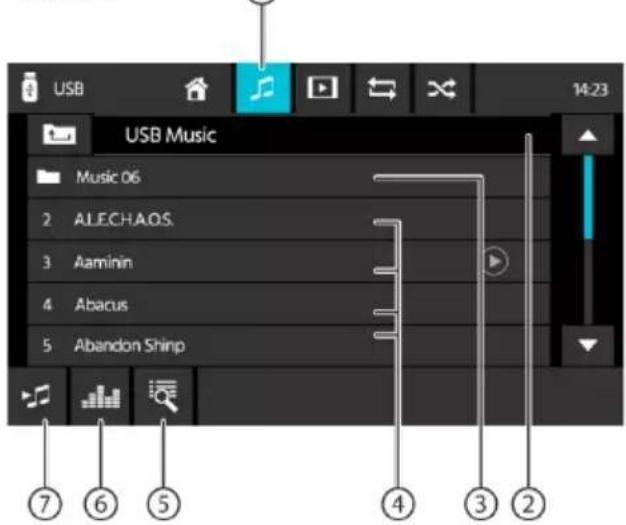

190 Browser multimediale per tipo di media e cartella
191 Funzione telefono
191 Accesso alla funzione telefono
191 Visualizzazione della tastiera

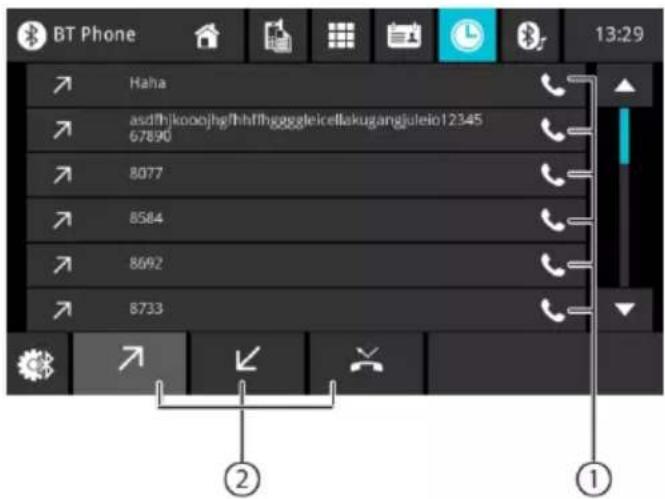

191 Elenco delle chiamate

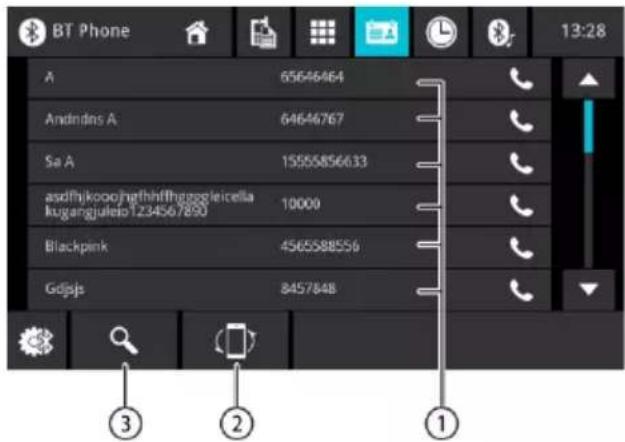

191 Rubrica telefonica
192 Chiamata in entrata/uscita

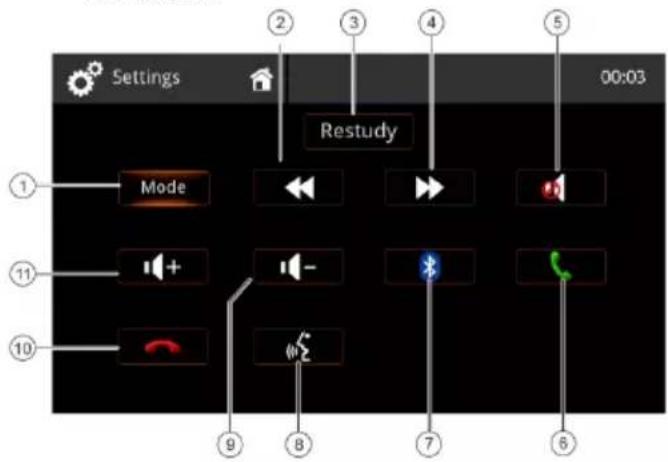

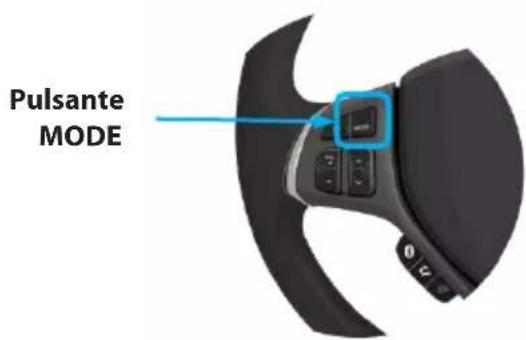

192 Utilizzo di SWC (comandi al volant
193 Come utilizzare CarPlay®
193 Requisiti
193 Impostazioni del telefono

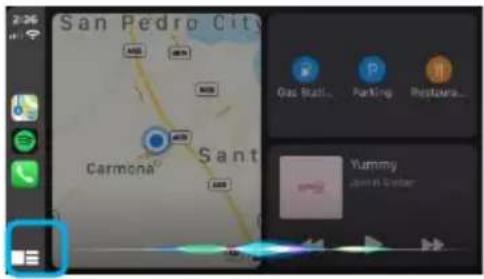

193 Impostazioni dell'apparecchi

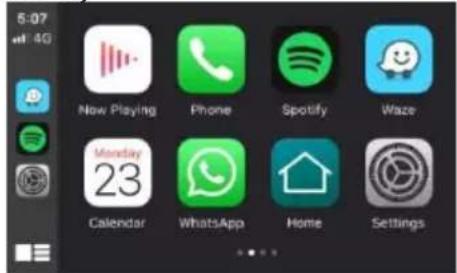

193 Schermata iniziale
194 Utilizzo della funzione Siri®

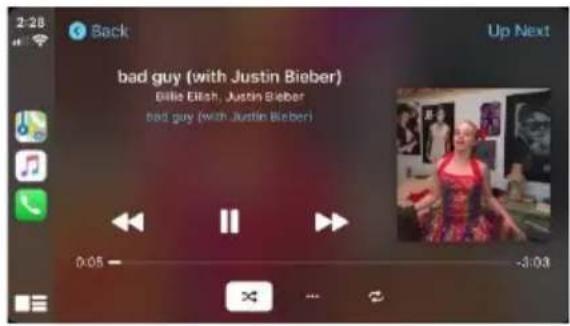

194 Apple Music
194 Apple Maps

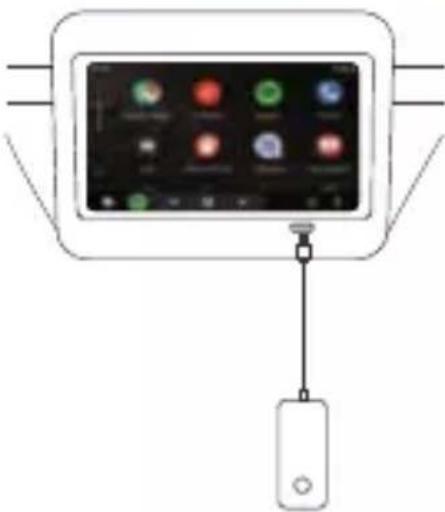

195 Come usare Android Auto®
195 Requisiti di base
195 Impostazioni del telefono
195 Impostazioni dell'apparecchio

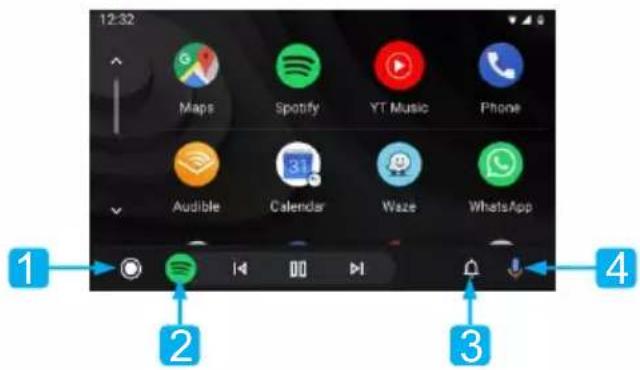

195 Panoramica

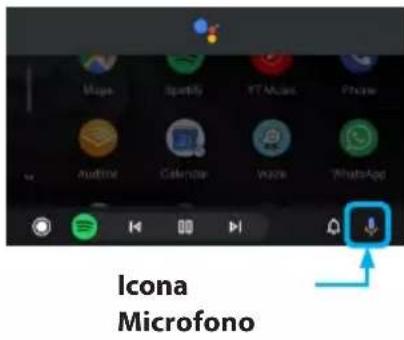

195 Assistente Google

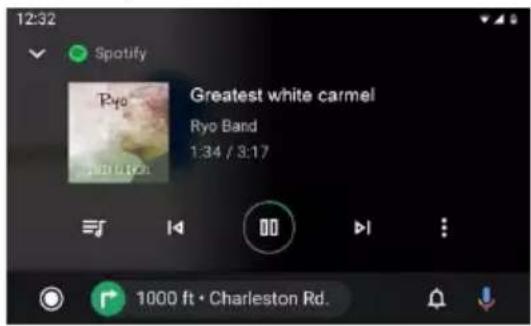

196 Musica

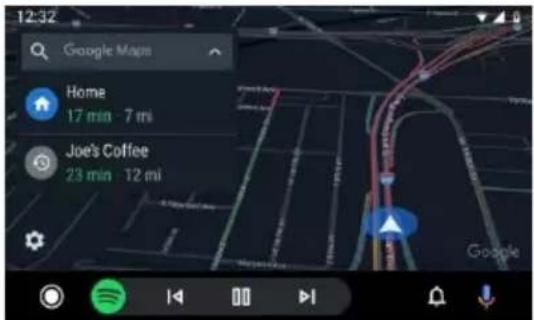

197 Accesso alle mappe

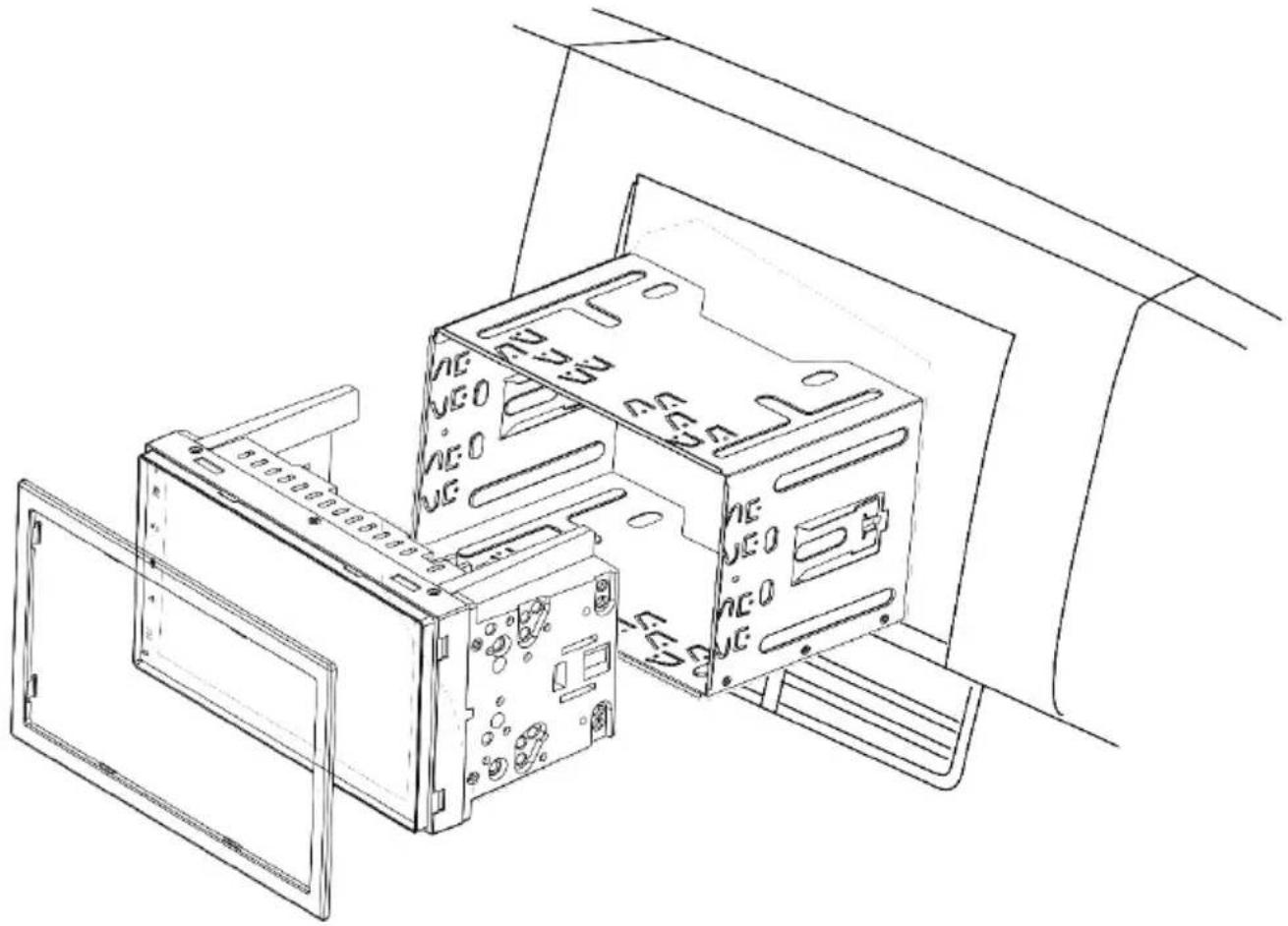

198 Guida all'installazione

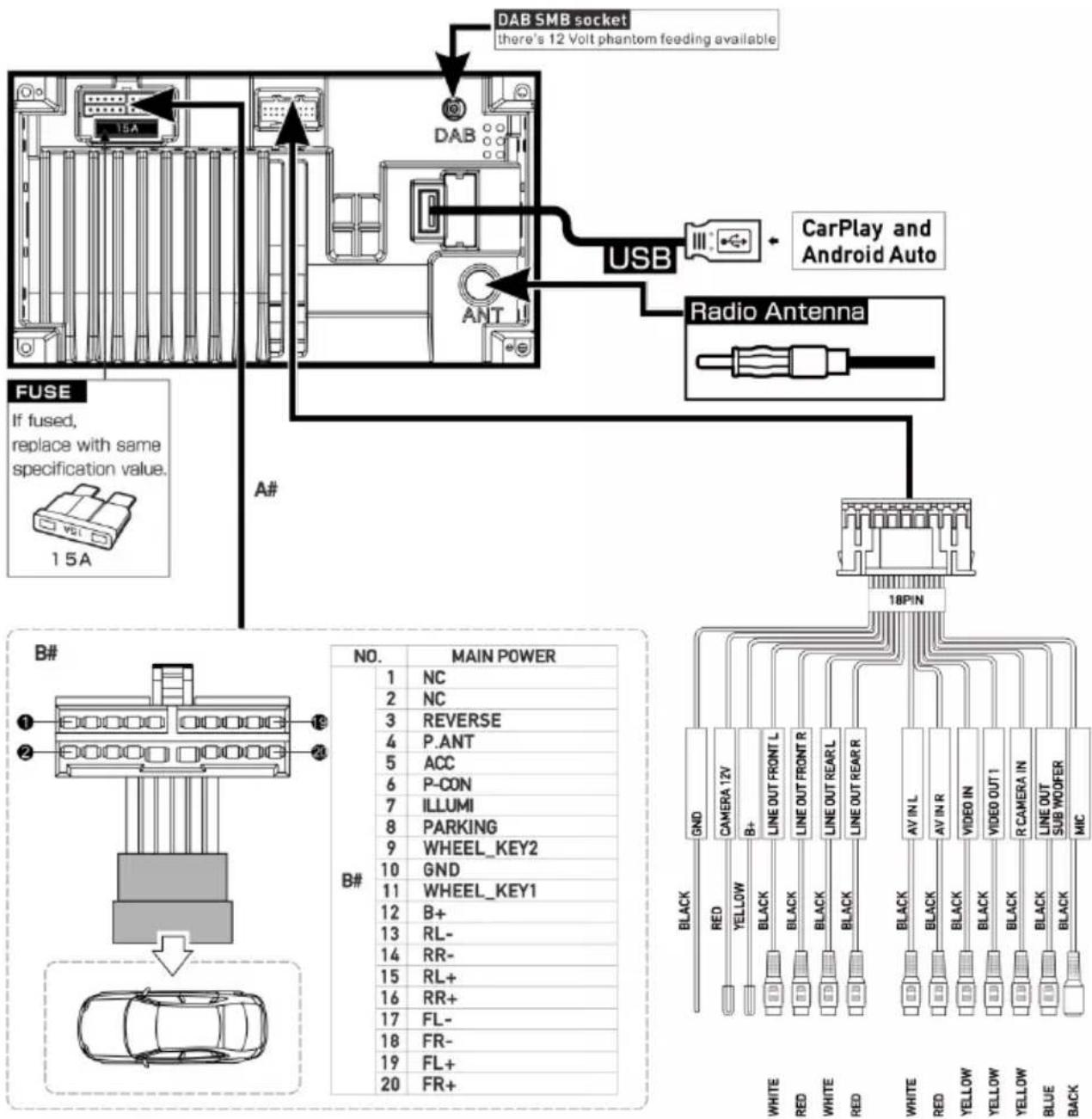

199 Schema di collegamenti
200 Risoluzione dei problemi

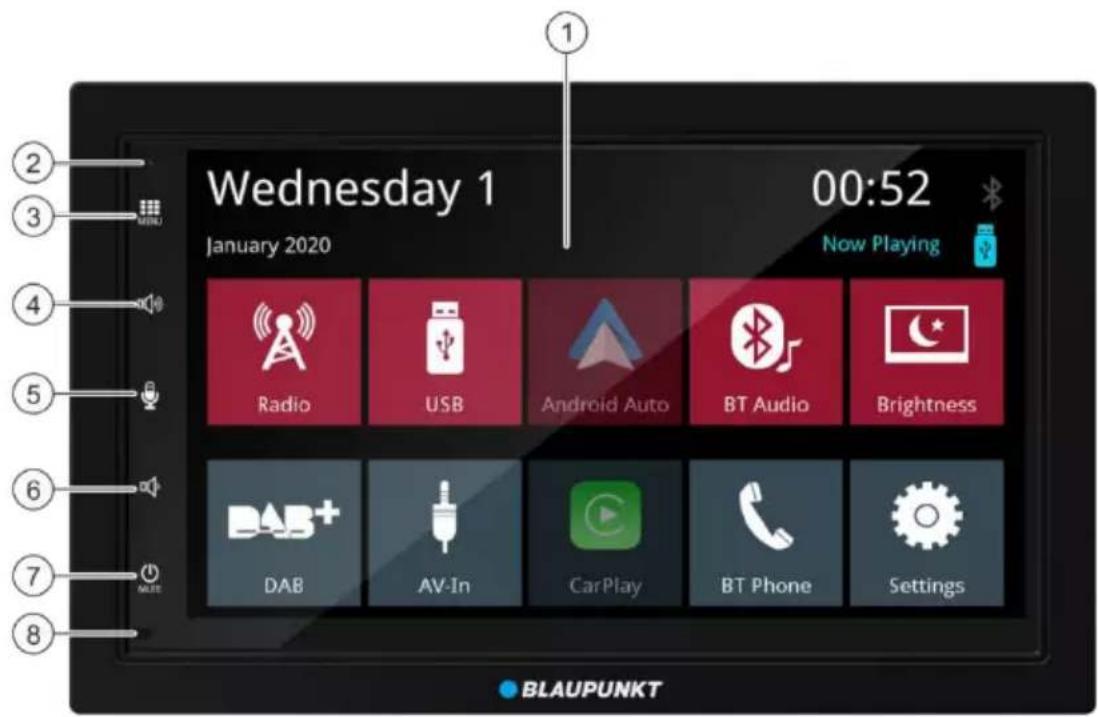

1. Interfaccia utente con schermo tattile
2. Pulsante di ripristino

delle impostazioni di fabbrica

Nota: Tutte le impostazioni personali saranno cancellate!

1. Pulsante (MENU)
2. Pulsante Volume su
3. Pulsante di comando vocale (per il telefono)

4. Pulsante Volume giù

5. Pulsante di accensione/muto:
   Premuto brevemente: Disattiva la fonte audio Premuto a lungo: Spegne l'apparecchio

6. Microfono interno

1 2 3 4 5 6 7 8 9 10 11 VOL TUNE ENTER MUTE VOL BAND 1 2 3 4 5 6 RPT /II RDM MODE 12 13 14 15 16

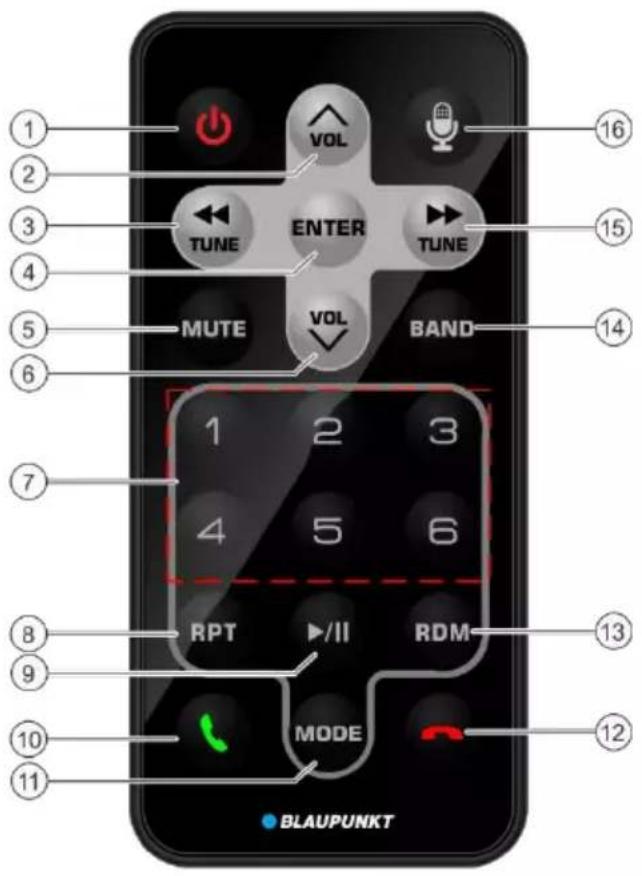

1. Pulsante di ACCENSIONE Accensione

e spegnimento dell'apparecchio

1. Volume su
2. Sintonizzare/Brano precedente
3. Invio
4. Muto
5. Volume giù
6. Programmazione 1-6
7. Ripetere
8. Riproduzione/Pausa
9. Chiamata in corso
10. MODALITÀ
11. Fine della chiamata
12. Casuale
13. BANDA
14. Simonizzare/Brano successivo
15. Pulsante di attivazione vocale (per il telefono)

Norme di sicurezza

L'autoradio è stata prodotta conformemente allo stato attuale della tecnica e alle regole di sicurezza generali riconosciute.

Ciononostante possono sussistere pericoli a causa della mancata osservanza delle norme di sicurezza contenute in queste istruzioni.

• Leggere accuratamente tutte le istruzioni prima di utilizzare l'autoradio.
• Conservare le istruzioni in modo che siano sempre disponibili per tutti gli utenti.
• Consegnare l'autoradio a terzi sempre completa di queste istruzioni.

Osservare inoltre le istruzioni degli apparecchi che si utilizzano in questo contesto.

Simboli utilizzati

In queste istruzioni vengono utilizzati i seguenti simboli:

PERICOLO!

Pericolo di lesioni

PERICOLO!

Volume elevato

Il marchio CE certifica l'osservanza delle direttive UE.

Identifica un passo operativo

- Identifica una lista

Sicurezza stradale

Prestare attenzione alle seguenti note sulla sicurezza stradale:

PERICOLO!

L'utilizzo dell'apparecchio durante la guida rappresenta un rischio per la sicurezza stradale.

L'uso delle funzioni dell'apparecchio durante la guida può distogliere la sua attenzione dalla strada e provocare gravi incidenti!

In particolare, l'uso delle seguenti funzioni influisce significativamente sulla sua attenzione come conducente del veicolo:

• Riproduzione video
  • Uso di uno smartphone connesso
  Occorre astenersi da queste operazioni e da tutte le operazioni supplementari che distoglieranno la sua attenzione dalla strada e dal funzionamento del veicolo durante la guida.
  In caso di dubbio, fermarsi in un luogo adeguato e utilizzare l'apparecchio a veicolo fermo.

- Utilizzare l'apparecchio in modo da poter condurre il veicolo sempre in sicurezza. In caso di dubbio, fermarsi in un luogo adeguato e utilizzare l'apparecchio a veicolo fermo. Il conducente non può utilizzare le applicazioni che potrebbero distrarlo dalla guida (a seconda delle caratteristiche dell'apparecchio, ad esempio guardare video, inserire destinazioni).

- Seguire le raccomandazioni di guida durante la guida stradale solo se non si violano le norme di circolazione! La segnaletica stradale e le norme di circolazione hanno sempre la priorità rispetto alle raccomandazioni di guida.

- L'ascolto deve avvenire sempre a volume moderato per proteggere l'udito e consentire la percezione di segnali d'allarme sonori (ad esempio la polizia). Quando l'apparecchio si trova in modalità silenziosa (ad esempio quando si commuta su una diversa fonte audio), la variazione del volume non può essere percepita. Non aumentare il volume con l'apparecchio in modalità silenziosa.

Norme di sicurezza generali

Prestare attenzione alla seguente nota per proteggere se stessi da eventuali lesioni:

Non modificare né aprire l'apparecchio.

Nell'apparecchio è presente un laser di Classe 1, che può danneggiare gli occhi.

Uso conforme alle norme

Questa autoradio è concepita per l'installazione e l'impiego in un veicolo con tensione della rete di bordo a 12 Volt e deve essere installata in un vano conforme alle norme DIN. Tenere in considerazione i limiti di potenza dell'apparecchio. Le riparazioni ed eventualmente l'installazione dovrebbero essere effettuate da un tecnico specializzato.

Istruzioni per l'installazione

L'autoradio può essere installata solo da chi abbia esperienza nell'installazione di autoradio e sistemi di navigazione e conosca bene l'impianto elettrico del veicolo. Osservare a tale fine lo schema di collegamenti contenuto in fondo a queste istruzioni.

L'installazione dell'apparecchio non deve ostruire o bloccare il funzionamento di eventuali airbag, altri dispositivi di sicurezza o comandi.

Dichiarazione di conformità

Blaupunkt Competence Center Car Multimedia - Evo Sales GmbH dichiara che l'apparecchio è conforme ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite dalla direttiva 2014/53/UE.

La dichiarazione di conformità è riportata nel sito Internet www.blaupunkt.com.

Istruzioni per la pulizia

Solventi, detergenti ed agenti abrasivi, come spray per il cruscotto e prodotti per la cura delle parti in plastica, possono contenere sostanze corrosive per la superficie dell'autoradio.

Per la pulizia dell'autoradio utilizzare soltanto un panno asciutto o leggermente umido.

Istruzioni per lo smaltimento

Non gettare il vecchio apparecchio nella spazzatura domestica!

Per lo smaltimento del vecchio apparecchio, del telecomando e delle batterie esauste, utilizzare i sistemi di ripresa e raccolta disponibili.

Elementi di fornitura

La confezione contiene:

• Autoradio
• Telecomando
  • Microfono Bluetooth esterno
  • Manuale di istruzioni
• Telaio di supporto
  • Set delle parti piccole
  • Materiale per l'installazione
  • Cavo/i di collegamento

Utilizzo

Schermo tattile

Nota importante:

Non usare oggetti appuntiti o duri, come penne a sfera o stilografiche, per azionare lo schermo tattile.

L'apparecchio è dotato di uno schermo tattile capacitivo e un telecomando (vedere la sezione "Comandi" all'inizio di queste istruzioni) che permette di controllare l'apparecchio.

Comando a sfioramento

Per attivare un comando, ad esempio un pulsante, è sufficiente toccare leggermente la superficie dello schermo. Non è necessario esercitare alcuna pressione sulla superficie dello schermo.

• Tocco breve:
  Un tocco breve sulla superficie del display è sufficiente per attivare la maggior parte dei comandi.
• Tocco lungo:
  Alcune funzioni richiedono un tocco lungo. Posizionare la punta del dito sulla superficie dello schermo per circa un secondo.

Scorrimento

Alcune funzioni richiedono lo scorrimento sulla superficie dello schermo, ad esempio

• scorrimento nelle liste

• regolazione dei cursori

Toccare la superficie dello schermo e posizionare il dito sulla superficie. Poi, muovere il dito sulla superficie.

Menu principale

Accesso del menu principale

Premere il pulsante [MENU].

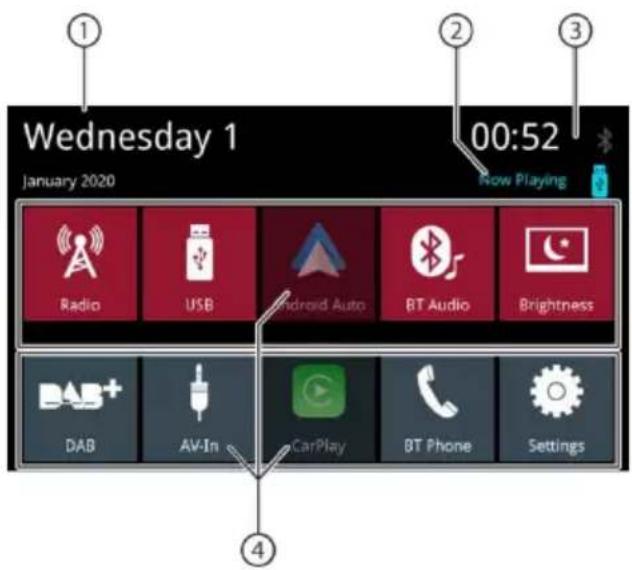

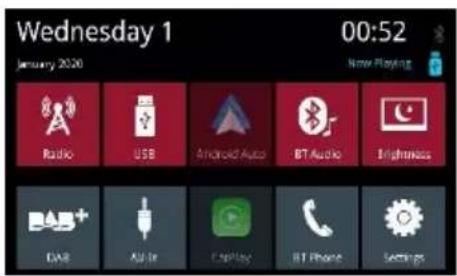

Schermata del menu principale

Il menu principale presenta le seguenti aree e visualizzazioni:

1. Data
2. Riproduzione di una fonte audio/video
3. Ora / Stato del Bluetooth™
4. Pulsanti per le fonti audio: toccare un pulsante per avviare una fonte audio.

Nel menu principale si possono effettuare le seguenti azioni:

• Selezionare le fonti audio Radio, DAB, USB, BT Audio, AV-In (vedere i capitoli corrispondenti nel manuale)
• Selezionare Telefono per effettuare una chiamata (vedere i capitoli corrispondenti nel manuale)
• Selezionare Apple Car Play ^® o Android Auto ^® (è necessario un telefono compatibile collegato all'USB, vedere i capitoli corrispondenti nel manuale)
• Cambiare la luminosità dello schermo (premere il pulsante brevemente) o spegnere il display (premere il pulsante per più di un secondo), toccare di nuovo per attivare lo schermo
• Aprire le impostazioni (vedere i capitoli corrispondenti nel manuale)
• Selezionare "riproduzione in corso" per aprire la fonte audio in riproduzione

Passare alla schermata precedente o al menu di livello superiore

Toccare il pulsante [ ]
oppure:
Toccare il pulsante [1].

Impostazioni nei menu

Attivare/disattivare le opzioni

Per attivare o disattivare le opzioni, toccare la voce di menu o il simbolo corrispondente.

Attivato: Disattivato:

Controllo

Alcune impostazioni possono essere fatte usando un cursore.

Toccare il punto desiderato del cursore o scorrere lungo il cursore.

Impostazioni supplementari

Alcune opzioni offrono impostazioni supplementari.

Toccare il pulsante [icon] per aprire il menu delle impostazioni.

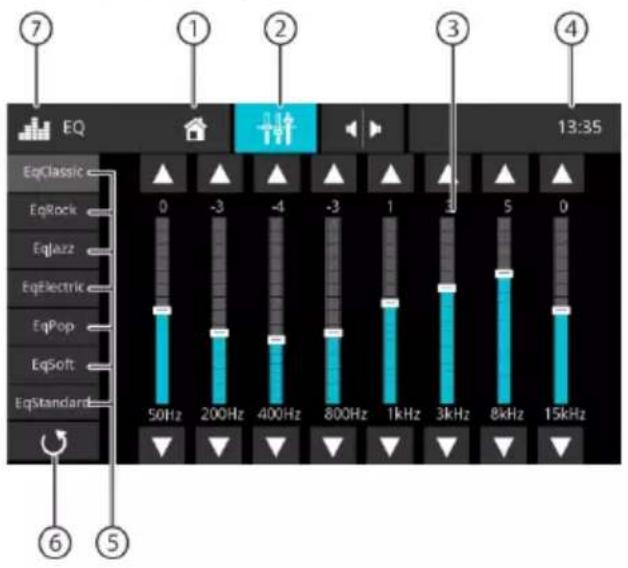

Regolazioni del suono Schermata dell'equalizzatore 1

EQ EqClassic EqRock EqJazz EqElectric EqPop EqSoft EqStandard 50Hz 200Hz 400Hz 800Hz 1kHz 3kHz 8kHz 15kHz 13:35 ⑦ ① ② ③ ④ ⑥ ⑤

La schermata dell'equalizzatore 1 presenta le seguenti funzioni:

1. Pulsante Home, ritorno al menu principale
2. Passaggio alla schermata dell'equalizzatore 2 (vedere la sezione seguente)

3. Visualizzazione della banda di frequenza: toccare per cambiare

4. Ora / Stato del Bluetooth™

5. Impostazioni predefinite dell'equalizzatore: Toccare un'impostazione predefinita per selezionarla.

6. Non disponibile

7. Pulsante EQ, ritorno al menu principale

Nota:

Se si seleziona e si modifica un'impostazione predefinita dell'equalizzatore, tale impostazione diventerà automaticamente un'impostazione "personalizzata". L'impostazione personalizzata precedente sarà sovrascritta.

L'impostazione predefinita originale dell'equalizzatore rimane invariata.

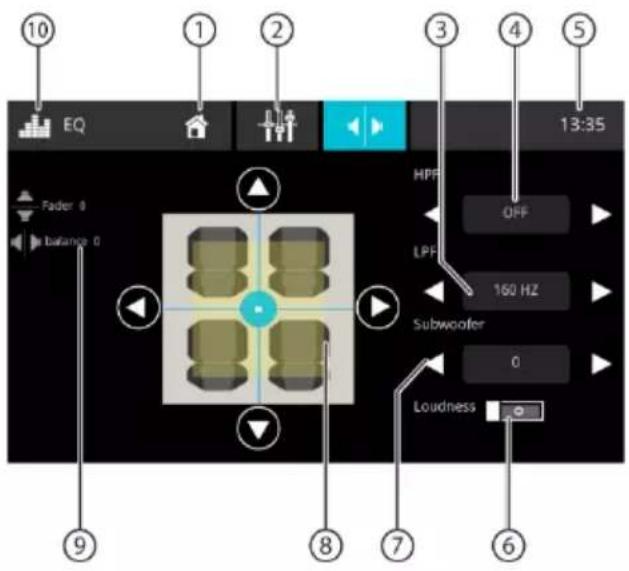

Schermata dell'equalizzatore 2

10 EQ 1 2 3 4 5 13:35 Fader 0 balance 0 HPF OFF LPF 150 HZ Subwoofer 0 Loudness 6 8 9

La schermata dell'equalizzatore 2 presenta le seguenti funzioni:

1. Pulsante Home, ritorno al menu principale
2. Passaggio alla schermata dell'equalizzatore 1 (vedere sezione precedente)

3. Impostazione del filtro LPF con i pulsanti [◀] e [▶]

4. Impostazione del filtro HPF con i pulsanti [◀] e [▶]

5. Ora / Stato del Bluetooth™

6. Attivazione o disattivazione della funzione Volume

7. Impostazione del livello del subwoofer con i pulsanti [◀] e [▶]

Nota: Il subwoofer deve essere abilitato nelle impostazioni audio per cambiare il livello del subwoofer

1. Regolazione del bilanciamento (tra destra e sinistra) e del fader (tra anteriore e posteriore): Regolare la distribuzione del volume con i tasti [◀] e [▶] (bilanciamento) o [▲] e [▼] (fader) o: Toccare un punto dell'abitacolo visualizzato per regolare direttamente la distribuzione del volume corrispondente.

2. Equilibrio attuale e valore del fader

3. Pulsante EQ, ritorno al menu principale

Impostazioni del sistema

Accesso alle impostazioni del sistema

Nel menu principale, selezionare il pulsante Impostazioni (vedere il capitolo "Menu principale")

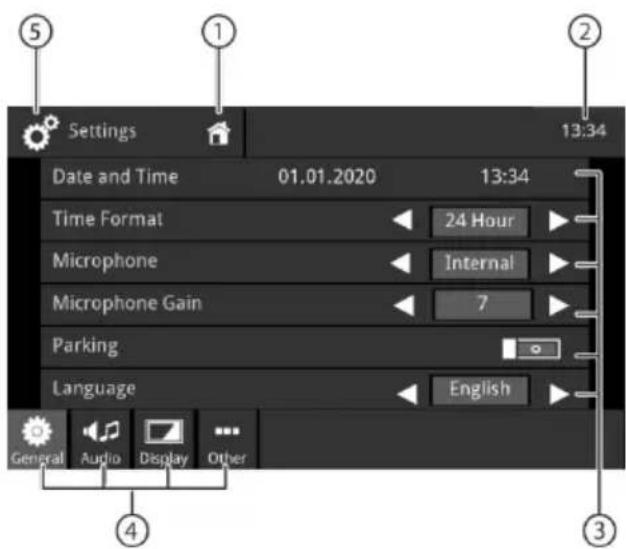

Schermata delle impostazioni

Scorrere la lista, se necessario, per accedere all'impostazione desiderata.

La schermata delle impostazioni presenta le seguenti funzioni e visualizzazioni:

1. Pulsante Home, ritorno al menu principale
2. Ora / Stato del Bluetooth™
3. Voci del sottomenu
4. Voci del menu
5. Pulsante Impostazioni, Ritorno al menu principale

Il menu Impostazioni presenta le seguenti voci di menu e sottomenu:

• Generali: Consente di effettuare le impostazioni generali dell'apparecchio:
• Impostazione della data e dell'ora
• Impostazione del formato dell'ora
• Impostazione del microfono
• Impostazione del guadagno del microfono
• Impostazione della funzione Parcheggio
• Impostazione della lingua
• Impostazione del suono dei tasti
• Impostazione SWC (comandi al volante)

• Audio: Consente di effettuare le impostazioni audio:

- Impostazione dell'equalizzatore - Impostazione del subwoofer/del volume del subwoofer

Impostazione del volume delle fonti

• Schermo: Consente di effettuare le impostazioni dello schermo:
• Regolazione della luminosità
• Impostazione della modalità dimmer (nota: la modalità "auto" richiede l'ingresso luci auto collegato)
  • Altre: Altre impostazioni:
• Visualizzazione delle informazioni sul software corrente dell'apparecchio
• Ripristino delle impostazioni di fabbrica

Dispositivi esterni e supporti dati Informazioni principali

• Supporti dati USB
• File MP3, filmati e immagini
- Formato / sistema file : FAT / FAT32
- Formati riconoscibili: .mp3, .ogg, .flac, .wma, .wav, .mkv, .avi

Nota:

La riproducibilità dei file può dipendere dal software di codifica usato e/o dai codec audio/video incorporati nei formati contenitore. Blaupunkt non può garantire la compatibilità con ogni file disponibile.

Supporto USB

Questo apparecchio è dotato di una porta USB:

- Porta USB sul retro dell'apparecchio

Collegamento del supporto dati USB

Infilare il supporto USB nella presa USB. L'apparecchio passa automaticamente alla modalità USB. Vengono letti i dati e inizia la riproduzione del primo file multimediale riconosciuto dall'apparecchio.

Rimozione di un supporto dati USB

Spegnere l'autoradio. Estrarre il supporto USB.

Fonti Bluetooth®

Con la funzione Bluetooth® è possibile accoppiare l'autoradio a telefoni cellulari e dispositivi di riproduzione.

Se si accoppia all'autoradio un telefono cellulare, è possibile telefonare con la funzione vivavoce integrata dell'autoradio. È inoltre possibile accedere alla lista delle chiamate e all'elenco telefonico del telefono cellulare accoppiato.

Se l'apparecchio Bluetooth® connesso supporta le funzioni A2DP e AVRCP, è possibile riprodurre la musica con l'autoradio e controllare la riproduzione.

Collegamento di un dispositivo Bluetooth® per la prima volta

Nota:

Se necessario, accendere prima il Bluetooth® sul proprio dispositivo Bluetooth® esterno e assicurarsi che sia visibile.

Nel menu principale, selezionare il pulsante Impostazioni (vedi il capitolo "Menu principale").

Selezionare l'opzione Bluetooth.

Nota:

Se necessario, accendere prima il Bluetooth®. Selezionare la voce Gestione dei dispositivi.

Toccare Aggiungi un dispositivo.

Il dispositivo viene riconosciuto e appare nella lista dei dispositivi con il suo nome Bluetooth®.

Nota:

Se il dispositivo Bluetooth® non appare nella lista dei dispositivi, occorre stabilire la connessione dal proprio dispositivo Bluetooth®:

- Il dispositivo viene riconosciuto come "BLAUPUNKT" dal proprio dispositivo Bluetooth®.

- Quando si stabilisce la connessione, utilizzare il PIN Bluetooth® del dispositivo. Se necessario, definire prima il PIN Bluetooth® nel menu Bluetooth nell'opzione Codice di accoppiamento.

Toccare la voce del dispositivo nell'elenco dei dispositivi.

Se necessario, inserire il PIN Bluetooth sul proprio dispositivo Bluetooth® esterno. Il dispositivo esterno Bluetooth® viene collegato ed è disponibile.

Nota:

È possibile cambiare il PIN Bluetooth® nel menu Bluetooth nell'opzione Codice di accoppiamento.

Gestione dei dispositivi Bluetooth®

Nel menu principale, selezionare il pulsante Impostazioni (vedi il capitolo "Menu principale").

Selezionare l'opzione Bluetooth.

Nota:

Se necessario, accendere prima il Bluetooth®. Selezionare la Gestione dei dispositivi

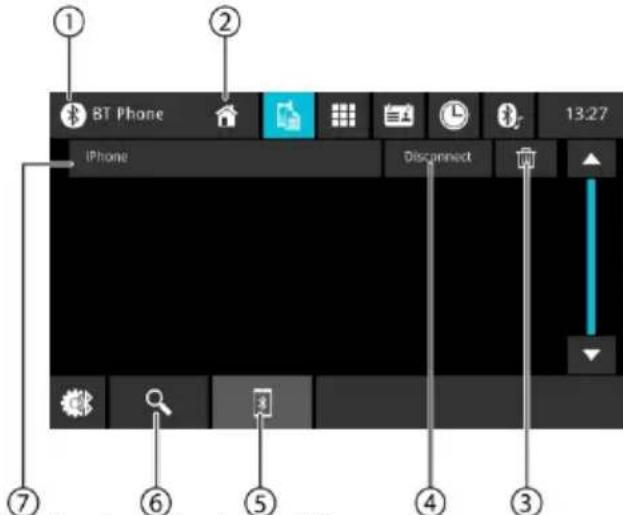

1 2 BT Phone 13:27 iPhone Disconnect 7 6 5 4 3

1. Pulsante di Bluetooth, Ritorno al menu principale
2. Pulsante Home, ritorno al menu principale
3. Pulsante Elimina un dispositivo
4. Pulsante Disconnessione
5. Pulsante Lista di accoppiamento
6. Pulsante Ricerca del dispositivo
7. Elenco dei dispositivi accoppiati

Per annullare l'accoppiamento di un dispositivo, toccare la sua voce e poi la croce per la sua cancellazione. Dopo la sua conferma, l'apparecchio sarà disaccoppiato.

Radio analogica

Accensione della radio

Nel menu principale, selezionare il pulsante Radio (vedi il capitolo "Menu principale").

Si apre la schermata della radio (vedi la prossima sezione) e inizia la riproduzione.

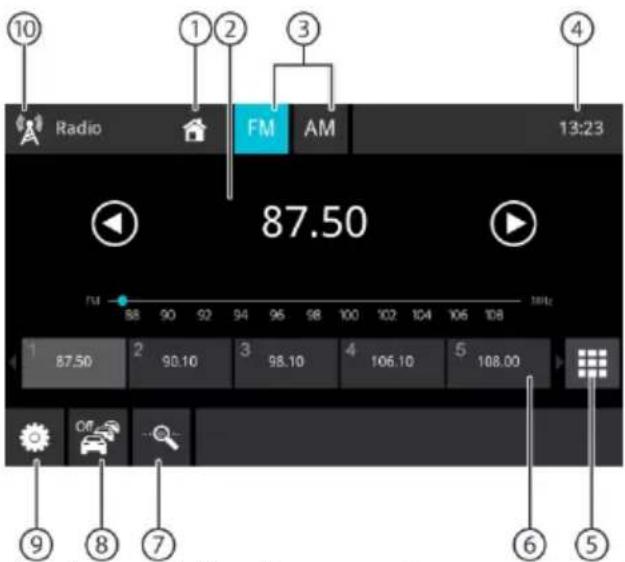

Schermata della radio

10 Radio FM AM 13:23 87.50 FM 88 90 92 94 96 98 100 102 104 106 108 MHz 1 87.50 2 90.10 3 98.10 4 106.10 5 108.00 Off ⑨ ⑧ ⑦ ⑥ ⑤

La schermata della radio presenta le seguenti funzioni e visualizzazioni:

1. Pulsante Home, ritorno al menu principale

2. Informazioni sulla stazione:

3. Frequenza corrente/nome della stazione/testo radio
   • Banco di memoria corrente

4. Scala di frequenza

Nota:

Toccare la scala di frequenza o passare il dito sulla scala di frequenza per cambiare la frequenza.

[1] Premuto brevemente: scansione in ordine crescente

Premuto a lungo: Aumenta la frequenza con incrementi

[+]Premuto brevemente: scansione in ordine decrescente

Premuto a lungo: Diminuisce la frequenza con incrementi

1. Selezione della banda d'onda
2. Ora / Stato del Bluetooth™
3. Tastiera per i impostare la frequenza
4. Posizioni di memoria del banco di memoria corrente Premuto brevemente: Richiama la stazione memorizzata

Premuto a lungo: Salva la stazione impostata

Nota:

Scorrere l'elenco delle posizioni di memoria per andare verso le altre posizioni di memoria

1. Scansione introduttiva delle impostazioni predefinite della banda d'onda corrente
2. Funzione TRAFFICO ON/OFF
3. Impostazioni del sintonizzatore
4. Pulsante radio, Ritorno al menu principale

Menu Impostazioni

Il menu delle opzioni presenta le seguenti funzioni e impostazioni:

• Frequenza alternativa RDS / RDS AF:

Se RDS AF è attivato, l'apparecchio passa automaticamente alla frequenza più forte della stazione impostata.

• RDS Regionale:

Attivazione o disattivazione della modalità regionale RDS. Se la modalità regionale è attivata, l'apparecchio passa solo alle frequenze alternative della stazione impostata che trasmettono lo stesso programma regionale.

- Ora RDS / RDS CT:

Attivazione o disattivazione dell'ora RDS.

Con RDS CT attivato, l'ora dell'apparecchio viene impostata automaticamente tramite il segnale RDS ricevuto.

Radio digitale DAB / DAB+

Avvio della riproduzione DAB

Nel menu principale, selezionare il pulsante DAB (vedere il capitolo "Menu principale"). La schermata DAB si apre (vedi la prossima sezione) e la riproduzione inizia.

Schermata DAB

DAB+ LoungeFM DR Deutschland Emmanuel Santarromana - We Can Work It Out 1 90eff Fußball 2 4Wayne 3 973 Feel Good 4 Classic Hits Live 5 NovaNation ⑧ ⑦ ⑥ ⑤

La schermata DAB presenta le seguenti funzioni e visualizzazioni:

1. Pulsante Home, ritorno al menu principale
2. Area delle informazioni sulla stazione (nome della stazione attuale / informazioni supplementari DAB)
3. Stato di ricezione DAB
4. Ora / Stato del Bluetooth™
5. Selezione di una stazione: Interfaccia scorrevole Premuta brevemente: Richiama la stazione memorizzata Premuta a lungo : Salva la stazione corrente
6. [▶] Passaggio all'impostazione predefinita successiva [◀] Passaggio all'impostazione predefinita precedente
7. Accesso all'elenco delle stazioni
8. Scansione di tutte le stazioni ricevibili
9. Pulsante DAB, Ritorno al menu principale

Dopo il primo avvio di DAB/DAB+, la scansione della banda verrà eseguita automaticamente per trovare le stazioni disponibili (stazioni radio). Le stazioni disponibili saranno aggiunte all'elenco delle stazioni. Le stazioni disponibili sono mostrate nella lista delle stazioni e possono essere selezionate per l'ascolto.

Nota:

Se la scansione è terminata senza alcuna stazione trovata, controllare l'antenna DAB o provare una nuova scansione in un luogo diverso.

Riproduzione dei media

Questo capitolo descrive la riproduzione dei media su dispositivi collegati e supporti dati (USB, CarPlay, Android Music Player, Bluetooth™ Streaming, A/V).

PERICOLO!

Rischio per la sicurezza stradale dovuto

alla riproduzione di video.

L'uso della funzione di riproduzione video può distogliere l'attenzione dalla situazione sulla strada e provocare gravi incidenti!

Non utilizzare la funzione di riproduzione video durante la guida. Per usarla, fermarsi in un luogo adeguato e utilizzare l'apparecchio a veicolo fermo.

Note:

• Per collegare o inserire dispositivi e supporti dati, leggere il capitolo "Dispositivi esterni e supporti dati".
  • Non tutti i media, dispositivi o tipi di connessione supportano tutte le opzioni.

Avvio della riproduzione dei media

Nel menu principale, selezionare il supporto dati o il dispositivo desiderato (vedere il capitolo "Menu principale").

Si apre la schermata dei media (vedi la prossima sezione) e inizia la riproduzione o si apre il browser multimediale (vedi la sezione "Browser multimediale").

Schermata dei media

unknown Wiz Khalifa Charlie Puth - See You Furious 7 (Original Motion Picture unknown 13:31 FURIOUS7 00:16 03:50

La schermata dei media presenta le seguenti funzioni e visualizzazioni:

1. Pulsante Home, ritorno al menu principale

2. Area delle informazioni sul brano:

Per la riproduzione audio: Informazioni sul brano come il nome del brano, l'artista e la copertina (non per A/V)

Per la riproduzione divide/immagini/riproduzione di immagini Note:

• Le informazioni sul brano (tag ID3) devono essere fornite dal supporto dati o dal dispositivo collegato.
- Per la riproduzione delle immagini, le barre dei menu vengono automaticamente nascoste dopo circa 3 secondi. Per mostrare di nuovo le barre dei menu, toccare il display.

1. Cambiare il tipo di media

[ ] Brano audio

[ ]Titolo video

Quando si cambia il tipo di media, si apre automaticamente il browser multimediale (vedere la prossima sezione).

1. Impostazione della riproduzione ripetuta del titolo/brano casuale

[←] Ripetizione del titolo disattivata

[ ] Ripetizione di tutti i brani della cartella

[ ] Ripetizione del brano corrente

[ ] Ripetizione della riproduzione del brano attivata (tutti i file)

[×] Riproduzione casuale del brano disattivata

[ ] Riproduzione casuale del brano attivata (cartella corrente)

[XX] Riproduzione casuale del brano attivata (tutti i file)

1. Ora / Stato del Bluetooth™

2. Processo di riproduzione (non per la riproduzione di immagini):

3. Numero di brano attuale/numero di brani

4. Ora attuale
5. Durata totale
6. Barra di avanzamento

Nota:

Toccare o scorrere la barra di avanzamento per andare ad una posizione diversa nella riproduzione corrente.

1. Controllo della riproduzione:

[ ]Premuto brevemente: Passaggio al brano/capitolo del DVD successivo Premuto e tenuto premuto:

Ricerca veloce in avanti

[⑪] Interruzione/continuazione della riproduzione

[ ] Premuto brevemente: Passaggio al brano/capitolo del DVD precedente Premuto e tenuto: Ricerca rapida indietro

1. Toccare il pulsante per regolare l'impostazione dell'equalizzatore
2. Toccare il pulsante per mostrare l'elenco dei brani
3. Pulsante USB, Ritorno al menu principale

Browser multimediale per tipo di media e cartella ①

USB 14:23 USB Music Music 06 2 ALECH.AOS. 3 Aaminin 4 Abacus 5 Abandon Shinp ⑦ ⑥ ⑤ ④ ③ ②

Il browser multimediale per tipo di media e cartella presenta le seguenti funzioni e visualizzazioni:

1. Tipo di media corrente
2. Nome della cartella corrente
3. Accesso della sottocartella
4. Avviamento della riproduzione di una traccia
5. Visualizzazione della lista e ricerca
6. Pulsante di equalizzatore: Consente di effettuare le impostazioni dell'equalizzatore e impostare la distribuzione del volume

Nota:

Per ulteriori dettagli, leggere il capitolo "Impostazioni del suono".

1. Toccare per tornare alla pagina precedente

Funzione telefono

Accesso alla funzione telefono

Nel menu principale, selezionare il pulsante Telefono (vedere il capitolo "Menu principale").

Visualizzazione della tastiera

12 Bluetooth 1 2 3 GHI ABC DEF 4 5 6 GHI ABC DEF 7 8 9 PORS TUV WXYZ * 0 # + #

La schermata della tastiera presenta le seguenti funzioni e visualizzazioni:

Funzioni generali delle schermate del telefono:

1. Pulsante Home, ritorno al menu principale
2. Passaggio alla schermata dei dispositivi
3. Passaggio alla schermata della tastiera
4. Accesso alla rubrica telefonica
5. Accesso alla lista delle chiamate
6. Accesso alla lista di A2DP
7. Ora / Stato del Bluetooth™
8. Pulsante di correzione per cancellare una voce
9. Tastiera per l'inserimento dei numeri
10. Pulsante per comporre un numero
11. Impostazioni del Bluetooth: Accesso alle impostazioni del Bluetooth™
12. Pulsante di Bluetooth, ritorno al menu principale

Elenco delle chiamate

BT Phone 13:29 Haha asdfhjkoojhg/hhhfhggggleicellakugangjuleio12345 67890 8077 8584 8692 8733 ② ①

L'elenco delle chiamate presenta le seguenti funzioni e visualizzazioni:

1. Elenco degli ultimi numeri/contatti chiamati con data e ora della chiamata
   Toccare una voce per chiamare un numero/contatto corrispondente.

2. Visualizzazione delle chiamate in uscita/ in arrivo/mancate

Rubrica telefonica

Nota:

La rubrica telefonica contiene tutti i contatti della rubrica del cellulare.

BT Phone 13:28 A 65646464 Andminds A 64646767 Sa A 15555856633 asdfijkoojhgthinfhggaggleicella kugangjuleio1234567890 10009 Blackpink 4565588556 Gdips 8457848 ③ ② ①

La rubrica telefonica o la lista dei preferiti presenta le seguenti funzioni e visualizzazioni:

1. Voci dell'elenco dei contatti Premuto brevemente: Chiama il numero/contatto o visualizza i numeri (se sono disponibili più numeri)

2. Sincronizzazione della rubrica: Copia i contatti dalla rubrica del telefono cellulare al dispositivo / aggiorna i contatti nell'apparecchio Nota:

È possibile sincronizzare automaticamente la rubrica dell'apparecchio con quella del telefono cellulare (vedere il capitolo "Impostazioni del sistema", opzione Bluetooth / Sincronizzazione automatica della rubrica).

1. Menu alfabetico: Consente di saltare alla lettera iniziale selezionata nella lista dei contatti Consente di aprire una tastiera per la ricerca del nome nella lista dei contatti

Chiamata in entrata/uscita

Per una chiamata in arrivo ci sono le seguenti funzioni e visualizzazioni:

1. Tastiera DTMF
2. Gestione delle chiamate:

[ ] Rifiutare una chiamata (per le chiamate in arrivo)

Annullare una chiamata (per le chiamate in uscita)

Terminare una chiamata (per le chiamate in corso)

[ ] Rispondere a una chiamata (per le chiamate in arrivo)

1. Passare una chiamata tra l'apparecchio e il telefono cellulare
2. Accensione o spegnimento del microfono
3. Informazioni sul chiamante

- Nome del contatto/numero del chiamante (se disponibile)

- Durata della chiamata

Utilizzo di SWC (comandi al volante)

I seguenti comandi sono disponibili per la maggior parte

dei veicoli.

Settings 2 3 4 5 00:03 Restudy Mode 11 10 9 8 7 6

1. Modalità (selezione di una fonte)
2. Ricerca / Brano su / Preselezione su (+)
3. Restart: cancella tutte le impostazioni
4. Ricerca / Brano giù / Preselezione giù (-)
5. Muto
6. Chiamata in Bluetooth/accettare la chiamata
7. Bluetooth
8. Comando vocale (telefono)
9. Volume giù (-)
10. BT termina / rifiuta la chiamata
11. Volume su (+)

Per imparare i comandi SWC dal tuo comando al volante dell'auto, premi brevemente il pulsante desiderato sul tuo comando al volante che vuoi si vuole associare al tasto evidenziato sullo schermo. Lo schermo mostrerà i valori misurati per questo tasto e attenderà il tasto successivo. imparare tutti i tasti passo per passo o puoi selezionare un tasto speciale sullo schermo per saltare gli altri tasti.

Nota:

Per utilizzare la funzione SWC, è necessaria una connessione aggiuntiva al controllo del volante dell'auto, che potrebbe richiedere adattatori aggiuntivi. Perciò chiedere a un rivenditore locale gli accessori compatibili. Blaupunkt non può garantire la compatibilità con tutti i comandi al volante disponibili sul mercato.

Requisiti

• Cavo da Apple Lightning® a USB o un cavo USB certificato di alta qualità
• iPhone® 5s o superiore
• Siri® deve essere abilitato per utilizzare Apple CarPlay

Impostazioni del telefono

Prima di iniziare:

1. Le funzioni di Apple CarPlay® possono funzionare in modo diverso rispetto a quelle del proprio Apple iPhone®.
2. Per l'uso di Apple CarPlay® possono essere applicati i costi dei messaggi e dei dati. Si prega di verificarlo con il proprio operatore telefonico.
3. Apple CarPlay® si basa sulle prestazioni del telefono. Se si verificano problemi di prestazioni:

• Chiudere tutte le applicazioni e poi riavviarle di nuovo o
- Scollegare e poi ricollegare il telefono usando il cavo Apple Lightning che è stato fornito con il telefono.
- Siri® deve essere abilitato per utilizzare il sistema di riconoscimento vocale con Apple CarPlay.

- Sul telefono, andare in Impostazioni > Generale > Restrizioni > CarPlay per consentire l'accesso a CarPlay.

- Sul telefono, andare in Impostazioni > Generale > Siri e assicurarsi che Siri sia attivato.

Impostazioni dell'apparecchio

Collegare il proprio iPhone alla porta USB del dispositivo radio.

• L'iPhone riceverà un messaggio di richiesta, quindi toccare "Consenti".
• L'icona Apple CarPlay® è ora attiva nel menu principale.
• Premere l'icona CarPlay® sullo schermo della radio.

1. App usate di recente
2. Pulsante Home / Attivazione di Siri
3. Applicazioni
4. Ritorna al menu principale
5. Indicatore di pagina

Apple CarPlay utilizza Siri per eseguire molte azioni come inviare messaggi, effettuare chiamate e cercare/impostare POI/Destinazioni. Una sessione Siri può essere avviata su qualsiasi schermo:

- Tenere premuta l'icona Home sulla schermata CarPlay, premere il pulsante di comando vocale, o

San Pedro City Carmona Sant Gas Stall... Parking Restaurants... Yummy Juman inverter

- tenere premuto il pulsante MODE del volante, quindi pronunciare uno dei seguenti comandi:

• "Scrivi chiamo più per tardi" inviare un messaggio.
• "Leggi messaggi" per leggere i messaggi disponibili.
  • "Chiama" per fare una chiamata.
• "Trova " per localizzare un POI/una destinazione.

Pulsante di comando vocale

NOTA:

Assicurarsi che la funzione Siri sia impostata su ON nelproprio telefono (andare in Impostazioni > Generale > Siri).

Pulsante MODE

Apple Music

- Per farsi guidare sulla strada utilizzare Apple Maps o qualsiasi altra app di navigazione di terze parti (ad esempio, Waze).

- L'app di navigazione visualizzerà la destinazione e le opzioni del percorso.

Una lista delle app supportate da CarPlay è disponibile su

Assicurarsi che il telefono abbia l'ultima versione delle app di terze parti.

Si raccomanda di collegare il telefono usando il cavo Apple Lightning fornito con il telefono.

i INFORMAZIONI

A seconda dell'uso, Apple CarPlay può condividere alcune informazioni del veicolo (ad esempio, la posizione del veicolo, la velocità e altre condizioni operative) con l'iPhone collegato. Vedere l'informativa sulla privacy di Apple per i dettagli riguardanti l'uso e la gestione da parte di Apple dei dati caricati da CarPlay. L'uso di CarPlay è a rischio dell'utente, ed è soggetto all'accettazione dei termini di utilizzo di CarPlay, che sono inclusi come parte dei termini di utilizzo di Apple iOS. L'integrazione del veicolo CarPlay è fornita "così com'è" e non può garantire l'operatività o la funzionalità di CarPlay ora o in futuro a causa, tra le altre condizioni, di cambiamenti nel software CarPlay/Apple iOS, interruzioni di servizio, o incompatibilità o obsolescenza dell'hardware o software integrato nel veicolo. A causa di aggiornamenti da parte di terzi, la funzionalità può cambiare senza ulteriore avviso.

Usare CarPlay solo quando le condizioni le permettono di farlo in sicurezza.

12:32 Maps Spotify YT Music Phone Audible Calendar Waze WhatsApp 1000 ft • Charleston Rd.

Requisiti di base

• Per utilizzare Android Auto, avrà bisogno di un telefono Android con 5.0 (Lollipop) o superiore.
  • Per le migliori prestazioni, si raccomanda Android 6.0 (Marshmallow) o superiore.

Avrà bisogno di un cavo USB certificato e di alta qualità per la connessione a bordo del veicolo.

Impostazioni del telefono

Prima di iniziare:

• Le funzioni di Android Auto® potrebbero funzionare diversamente da quelle del suo telefono Android®.
• Per l'uso di Android Auto possono essere applicati i costi dei messaggi e dei dati. Si prega di verificarlo con il proprio operatore telefonico.
• Android Auto si basa sulle prestazioni del suo telefono. Se si verificano problemi di prestazioni:
• Chiudere tutte le applicazioni e poi riavviarle di nuovo o scollegare e poi ricollegare il telefono
• Si raccomanda di utilizzare il cavo USB fornito con il telefono.
• Quando Android Auto è attivo, il suo sistema di riconoscimento vocale di bordo è disabilitato e userai le azioni vocali di Google® per fare le sue richieste.

Impostazioni dell'apparecchio

- Attivare il Bluetooth sul suo telefono Android e collegarlo alla porta USB.

• La prima connessione richiederà al telefono di scaricare l'applicazione Android Auto e altre applicazioni necessarie.
• Il telefono le chiederà di permettere l'attivazione di tutti i permessi.

Panoramica

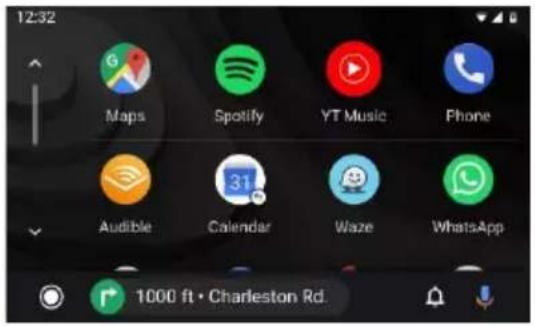

12:32 Maps Spotify YT Music Phone Audible Calendar Waze WhatsApp 1 2 3 4

1. Pulsante Home di Android Auto
2. App recenti
3. Pulsante di notifica
4. Attivare Google Assistant™

Google Assistant®

Android Auto utilizza Google Assistant® per molte funzioni. Google Assistant® può essere avviato sullo schermo della radio:

Mega Spotify TTMums Phone auditor Calernar Vizio WhatsApp Icona Microfono

- Toccare l'icona Microfono sulla schermata iniziale di Android Auto.

- Premere il pulsante di comando vocale situato sul lato destro dell'unità principale, o

Pulsante di comando vocale

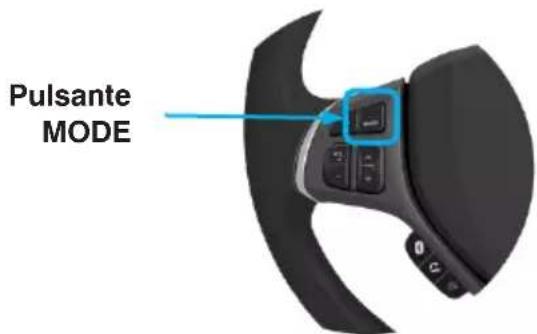

- premere a lungo il pulsante Mode sul volante e formulare la sua richiesta, dicendo prima "Hey Google" o "Ok Google" e poi la sua richiesta (ad esempio "Ok Google, cosa nella mia agenda per oggi?")

Pulsante MODE

Telefono

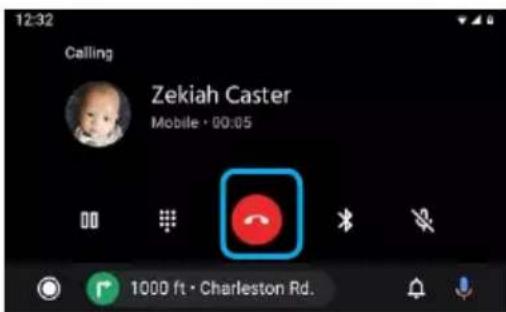

Effettuare una chiamata

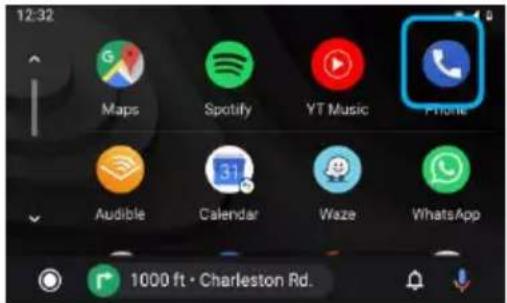

- Toccare l'icona del telefono nel menu principale di Android Auto per accedere alle chiamate recenti e alla rubrica dei contatti. È possibile avviare un'azione vocale e poi dire "Ok Google, Chiama " o "Chiama " per fare telefonate.

12:32 Maps Spotify YT Music Phone Audible Calendar Waze WhatsApp 1000 ft • Charleston Rd.

• Per riagganciare la chiamata basta premere l'icona rossa della cornetta del telefono.

Riproduzione della musica

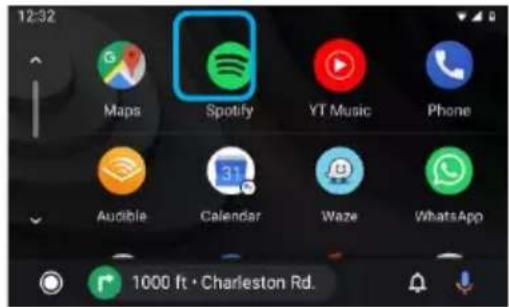

Toccare Google Play Music o qualsiasi altra applicazione musicale di terze parti (ad esempio, Spotify).

12:32 Maps Spotify YT Music Phone Audible Calendar Waze WhatsApp 1000 ft • Charleston Rd.

NOTA:

L'elenco delle app di terze parti supportate è consultabile sul sito web di Android Auto all'indirizzo http://www.android.com/auto

Trovare Playlist e Canzoni

Toccare l'icona Coda nella propria app di musica per accedere alle playlist recenti, mix e canzoni in coda.

Accesso alle Impostazioni

12:32 Spotify Greatest white carmel Ryo Band 1:34 / 3:17 ... 1000 ft · Charleston Rd.

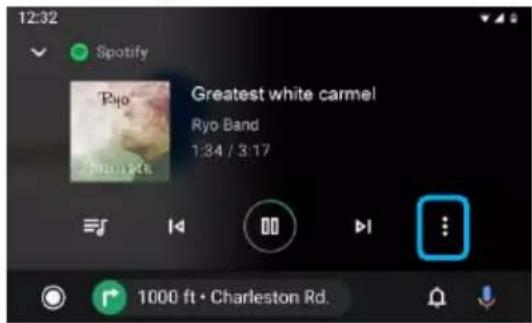

Toccare l'icona Opzioni per visualizzare ulteriori impostazioni (pollici/giù, ecc.). Le impostazioni possono variare a seconda dell'applicazione.

Navigazione

Accesso alle mappe

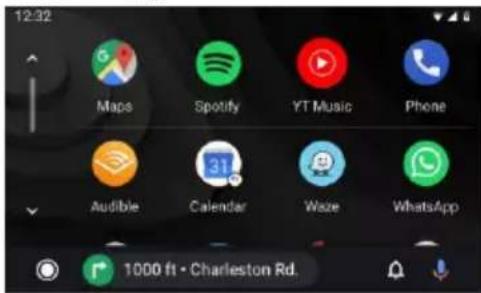

12:32 Maps Spotify YT Music Phone Audible Calendar Waze WhatsApp 1000 ft • Charleston Rd.

Nel menu principale di Android Auto, toccare l'icona Mappe per accedere a Google Maps o a qualsiasi altra app di navigazione di terze parti (ad esempio, Waze).

Come farsi guidare

Premere il pulsante Comando vocale, quindi dire la propria destinazione (ad esempio, "Ok Google, guida fino a casa") o un punto d'interesse per attivare una ricerca su Google.

Pulsante di comando vocale

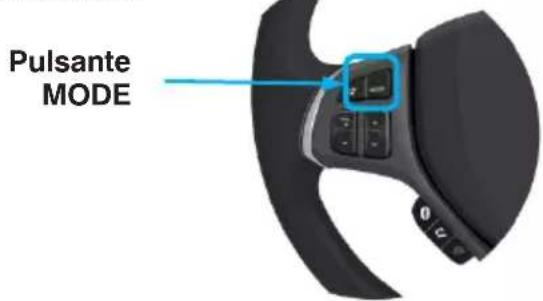

Premere e tenere premuto il pulsante Mode per attivare il riconoscimento vocale: cercare luoghi, chiedere informazioni sul traffico lungo il percorso e la modifica dell'itinerario.

Pulsante MODE

Visualizzazione della destinazione

Google Maps visualizzerà la destinazione e le opzioni di percorso.

12:32 Google Maps Home 17 min - 7 mi Joe's Coffee 23 min - 12 mi Google

i INFORMAZIONI

Android Auto richiede l'applicazione Android Auto da Google Play installata su uno smartphone Android con Android Lollipop 5.0 o superiore.

Avvertenza:

Alcuni usi dello smartphone potrebbero non essere legali durante la guida nella propria giurisdizione, quindi bisogna essere consapevolie di tali restrizioni e rispettarle. In caso di dubbi su una particolare funzione, eseguitela solo quando l'auto è parcheggiata. Nessuna funzione dovrebbe essere usata a meno che non sia sicuro farlo nelle condizioni di guida in cui si trova.

Avviare Android Auto

Collegare un dispositivo compatibile con Android Auto all'unità tramite il cavo USB. Android Auto si avvierà automaticamente, oppure vi si può accedere in qualsiasi momento dal menu principale.

Nota: Quando il dispositivo per Android Auto è collegato a questa unità, il dispositivo è anche collegato via Bluetooth allo stesso tempo. Se cinque dispositivi sono già accoppiati, viene visualizzato il messaggio per confermare se eliminare il dispositivo registrato. Se vuole eliminare il dispositivo, tocchi [Agree]. Se vuole eliminare altri dispositivi, tocchi [BT Settings] ed eliminare i dispositivi manualmente.

Nota: Se Android Auto è attivato durante una chiamata su un telefono cellulare diverso dal dispositivo compatibile con Android Auto, la connessione Bluetooth passerà al dispositivo compatibile con Android Auto dopo la chiamata.

L'integrazione del veicolo con Android Auto è fornita "così com'è" e non può garantire l'operatività o la funzionalità di Android Auto ora o in futuro a causa, tra le altre condizioni, di cambiamenti nel software Android Auto / Android OS, interruzioni di servizio, o incompatibilità o obsolescenza dell'hardware o software integrato nel veicolo. A causa di aggiornamenti da parte di terzi, la funzionalità può cambiare senza ulteriore avviso.

• Contattare il proprio specialista locale in impianti hi-fi per automobili per l'assistenza all'installazione se non sia sicuri come effettuarla.
• A seconda del veicolo, potrebbero essere necessari ulteriori accessori, adattatori e supporti. Lo specialista locale in impianti hi-fi per automobili sarà in grado di offrire la sua assistenza.
  • Gli errori di installazione possono provocare la distruzione dell'impianto elettrico del veicolo o dell'apparecchio.

DAB SMB socket there's 12 Volt phantom feeding available USB CarPlay and Android Auto Radio Antenna A# FUSE If fused, replace with same specification value. 15A B# NO. MAIN POWER 1 NC 2 NC 3 REVERSE 4 P.ANT 5 ACC 6 P-CON 7 ILLUMI 8 PARKING 9 WHEEL_KEY2 10 GND 11 WHEEL_KEY1 12 B+ 13 RL- 14 RR- 15 RL+ 16 RR+ 17 FL- 18 FR- 19 FL+ 20 FR+ 18PIN GND CAMERA 12V B- LINE OUT FRONT L R LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR BLACK RED YELLOW B- LINE OUT FRONT L R LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED VELLOW B- LINE OUT FRONT L R LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED VELLOW B- LINE OUT FRONT L R LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED VELLOW B- LINE OUT FRONT L R LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED VELLOW B- LINE OUT FRONT L R,LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED VELLOW B- LINE OUT FRONT L R,LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED VELLOW B- LINE OUT FRONT L R,LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED VELLOW B- LINE OUT FRONT L R,LINE OUT FRONT R LINE OUT REARL LINE OUT REARR WHITE RED VELLOW B- LINE OUT FRONT L R,LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED VELLOW B- LINE OUT FRONT L R,LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED VELLOW B- LINE OUT FRONT L R,LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED.VIOEN IN B- LINE OUT FRONT L R,LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED.VIOEN IN B- LINE OUT FRONT L R,LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED.VIOEN IN B- LINE OUT FRONT L R,LINE OUT FRONT R LINE OUT REAR L LINE OUT REARR WHITE RED.VIOEN IN B- LINES SUB WOOFER B- LINES SUB WOOFER MRC

Collegamenti:

• REVERSE: segnale di retromarcia dalla macchina, necessario per abilitare la telecamera di retromarcia
  • P.ANT: Alimentazione commutata per l'antenna attiva (12 V / max 200 mA)
  • ACC: Segnale di accensione
  • P.CONT: Alimentazione commutata per l'amplificatore esterno (12 V / max 200 mA)
• ILLUMI: ingresso luci auto, necessario per la modalità dimmer "auto", solo 12 VDC, il segnale PWM può causare lo sfarfallio dello schermo!
  • PARKING: Collegamento al segnale del freno a mano
  • WHEEL KEY: Ingresso SWC (comandi al volante)

Collegamenti:

• B+: Uscita di alimentazione (abilitata se ACC è ON) (12 V / max 500 mA)
• CAMERA 12V: Alimentazione per la telecamera (abilitata se la telecamera sorgente è attiva) (12 V / max 200 mA)
• Alimentazione fantasma DAB (12 V / max 100 mA)

Nota:

Per il funzionamento, ACC deve essere collegato e acceso. L'apparecchio non funziona senza ACC.

Non collegare ACC alla BATTERIA, questo causerà un alto consumo della batteria.

Per mantenere tutte le impostazioni e la memoria, la BATTERIA deve essere collegata in modo permanente.

Di seguito sono stati elencati alcuni esempi di errori e le loro possibili soluzioni. Se si continua ad avere problemi con l'apparecchio, contattare il proprio rivenditore specializzato o Blaupunkt Service. In caso di problemi, fare controllare l'installazione o farla eseguire da uno specialista. La maggior parte dei problemi che possono sorgere, può essere ricondotta agli errori di connessione e di funzionamento.

- Dopo l'installazione, le spie di airbag sul cruscotto della macchina si accendono / il tachimetro non funziona ecc.:

L'apparecchio è stato visibilmente collegato in modo errato. Scollegare immediatamente la batteria del veicolo e rimuovere la radio.

L'installazione deve essere eseguita / controllata da uno specialista.

• A volumi più alti, l'apparecchio si spegne completamente o lo schermo sfarfalla:

Controllare il diametro del cavo di alimentazione.

L'installazione deve essere eseguita / controllata da uno specialista.

• Il telecomando non funziona:

Controllare che la batteria sia inserita correttamente. Controllare la batteria.

• L'apparecchio non si accende / non reagisce ACC: ACC / batteria è collegato/a correttamente?

Controllare che l'apparecchio sia correttamente collegato. L'installazione deve essere eseguita / controllata da uno specialista. Attenzione: Questo apparecchio funziona solo se ACC è collegato correttamente.

- La ricezione radio è assente o scarsa: Controllare l'antenna per la rispettiva area di ricezione.

Verificare se sia necessario un adattatore per l'alimentazione fantasma.

- USB, CD, SD o gli altri supporti dati non funzionano:

Verificare il funzionamento con un altro supporto dati, riformattare il supporto dati, utilizzare altri file multimediali. Consultare il manuale dell'utente per i supporti dati compatibili.

• Fotocamera senza immagine / senza suono:

Controllare la connessione della telecamera, controllare le impostazioni del sistema dell'apparecchio. Come prova, si può collegare la videocamera a una connessione AV-IN e verificare se funziona in questo modo.

• La riproduzione video non è possibile:

Controllare se il segnale del freno è correttamente collegato. Inserire il freno a mano per attivare la riproduzione del video.

- Problemi con il Bluetooth, ad esempio la rubrica non viene visualizzata, il telefono non si connette, il chiamante non può essere sentito:

Controllare se sono disponibili aggiornamenti software per il telefono e/o la radio. Cancellare il telefono dalla radio e cancellare il telefono dalla lista sulla radio, poi ristabilire la connessione.

Confermare tutte le richieste di autorizzazione al telefono con Sí. Provare con un altro telefono.

- Il chiamante non può sentirci:

Controllare il collegamento del microfono esterno. Controllare l'impostazione del microfono nelle impostazioni del Bluetooth. Provare con un altro telefono.

- Lo schermo ha pixel piccoli, illuminati male o non illuminati:

Nonostante i più attenti e moderni processi di produzione, è purtroppo inevitabile, a causa della tecnologia, di avere i cosiddetti errori di pixel sugli schermi LCD. Questi possono essere presenti fin dall'inizio o verificarsi col passare del tempo. Se questi errori sono pochi, non si tratta di un motivo valido per portare un reclamo.

- SUB-OUT o le sue opzioni di impostazione nell'apparecchio non hanno alcuna funzione: Controllare il corretto collegamento del subwoofer all'uscita SUB-OUT dell'apparecchio, altrimenti le opzioni nelle impostazioni audio non hanno effetto. Assicurarsi che SUB-OUT sia abilitato nelle impostazioni.

- Un malfunzionamento / un problema non riportato in questo elenco. Una funzione dell'apparecchio non funziona come previsto / l'apparecchio non si comporta come previsto: Resettare l'apparecchio alle impostazioni di fabbrica. Controllare che il software sia aggiornato. Gli attuali aggiornamenti del software sono disponibili sulla nostra homepage.

Assistente da Google®

Specifiche del prodotto:

• Voltaggio : 5V
• Corrente : 210mA
• Temperatura supportata: -20° to 75°

Contiene:

Questo prodotto supporta fino a 60 frame al secondo

Nome Bluetooth&Wifi: SmartControl-xxxx

Nota: Questo adattatore è impostato per impostazione predefinita sulla modalità CarPlay.

Interruttore pulsante:

Premere a lungo il pulsante per 6-8 secondi, la spia si spegne e rimane accesa di nuovo. Passare a Android Auto cablato a Android Auto wireless o convertire il CarPlay cablato originale in modalità CarPlay wireless.

Stato dell'indicatore:

Luce di indicazione: l'adattatore si avvia normalmente: la luce lampeggia dopo 6S;

Modalità CarPlay: La luce verde lampeggia una volta ogni secondo

Modalità Andriod Auto: La luce blu lampeggia una volta ogni secondo

NOTA:

1: iPhone supporta solo CarPlay, con l'indicatore luminoso in stato verde;

2: Android phone supporta solo Androidauto, con l'indicatore luminoso in stato blu.

Indicatore luminoso:

1: Dopo che l'adattatore è acceso, lampeggia dopo 6 secondi, il che significa che l'adattatore è normale.

2: Se l'indicatore luminoso è acceso o spento dopo 6 secondi, il che significa che l'adattatore è difettoso. Si prega di contattare il venditore.

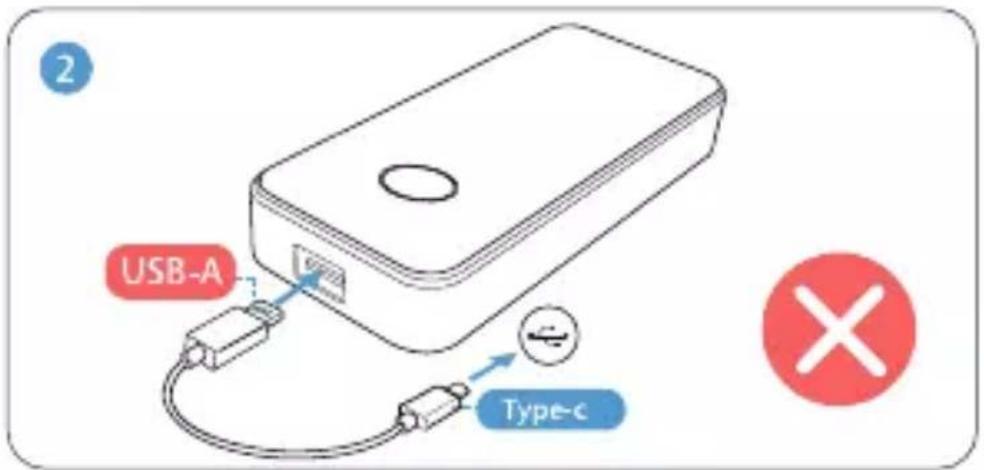

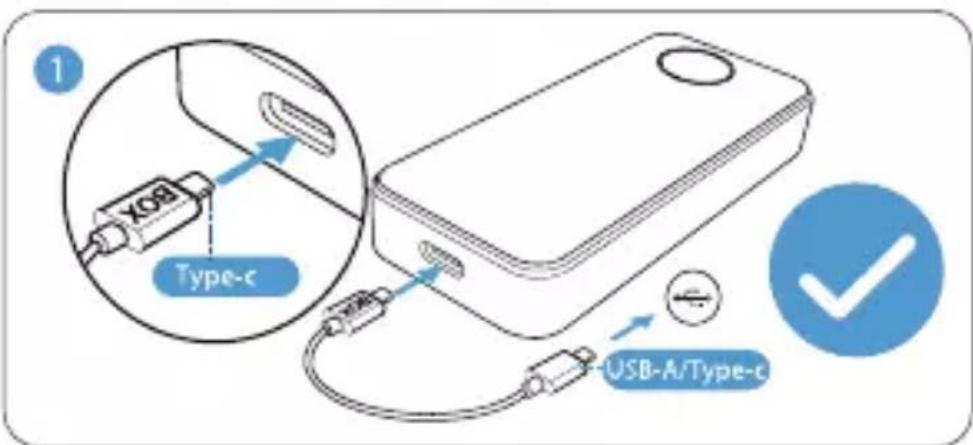

1 BOX Type-c USB-A/Type-c

IT

USB-A Type-c

3 8s

1 Porta di tipo C: Inserisci il cavo dati di Tipo C nella porta Tipo C dell'adattatore
2 Porta USB: porta di aggiornamento USB, aggiornamento del disco USB, non inserire il cavo dati del telefono

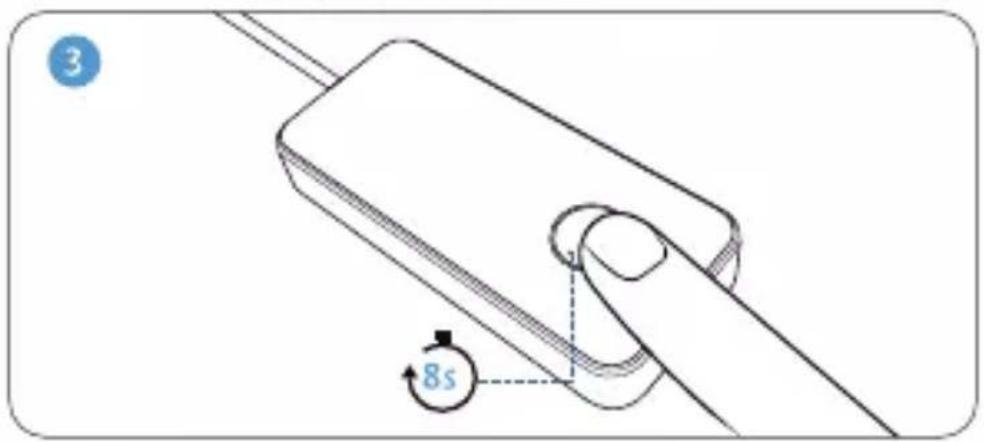

3 Pulsante: Premere a lungo la spia per 6-8 secondi, la spia si spegne, l'adattatore si riavvia, aspettare 6 secondi dopo che il cambio tra la modalità CarPlay o Androidauto è completato. Si prega di prestare attenzione al colore della spia. Quando si riconnette CarPlay o Androidauto, si prega di riconnettere l'adattatore Bluetooth.

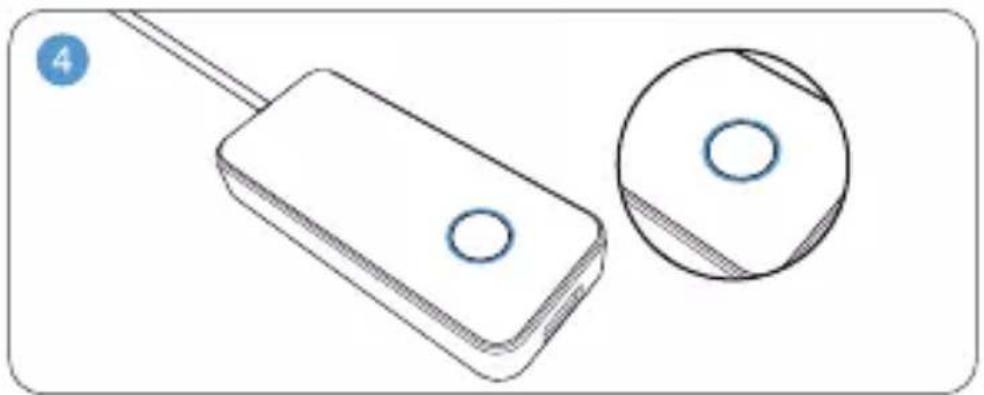

4 Spia luminosa: Mostra se il dispositivo sta funzionando correttamente

Metodo di connessione:

Connessione CarPlay:

1: Collegare l'adattatore alla porta USB/Type-c dell'host originale e attendere che venga visualizzata l'interfaccia utente dell'host originale. utilizzare il nome Bluetooth sull'interfaccia dell'interfaccia utente della connessione iPhone e implementare la funzione secondo le istruzioni e la guida dell'iPhone. 2: Inserire l'adattatore nella porta USB / Type-c originale, attendere che l'icona "Apple CarPlay" dell'host originale diventi verde (l'interfaccia utente dell'adattatore non viene visualizzata) o fare clic sul prompto dello schermo dell'auto originale per utilizzare "Apple Carplay", in questo momento utilizzare il nome Bluetooth dell'iPhone per connettersi all'adattatore.

Note su Wireless CarPlay:

1: Prima di connetterti, assicurati che Bluetooth e Wifi sul tuo iPhone non siano collegati ad altri dispositivi. Se connesso, scollegarlo. Prima di cambiare la connessione dell'iPhone, disattiva Bluetooth e Wifi sull'iPhone collegato all'adattatore.
2: riavvio di iPhone o auto.
3: Se la connessione non riesce, scollegare l'adattatore e riprovare.
4: Le origini dati di rete (come dati audio e video, dati cartografici, ecc.) generate da Wireless CarPlay sono indipendenti da questo adattatore.
5: Per disattivare la funzione CarPlay wireless, è necessario rimuovere Bluetooth e WiFi dal telefono o rimuovere l'adattatore.
6: Quando si riavvia l'auto, la funzione Carplay

IT

wireless potrebbe non avviarsi automaticamente. Puoi riconnettere il Bluetooth dal tuo iPhone o ricollegando l'adattatore.

Connessione Androidauto:

Impostare il dispositivo

Prima di connettere l'adattatore, usa un telefono che supporti Android Auto per connetterti alla funzione Android Auto con il cavo per assicurarti che Android Auto tramite cavo funzioni correttamente.

funzioni correttamente. Se Android Auto tramite cavo non può essere usato normalmente, si prega di farlo funzionare come prima cosa. Il prodotto non è applicabile se il veicolo non ha la funzione Android Auto tramite cavo.

Connettere l'adattatore

Inserisci l'adattatore nella porta USB, aspetta 6-20 secondi, cerca ed accoppia l'adattatore Bluetooth nella lista Bluetooth del telefono, nome Bluetooth: SmartControl-xxxx, la pagina di Auto-continuazione di Android apparirà sul telefono dopo l'accoppiamento, poi clicca l'icona Android per accedere alla funzione Wireless di Android Auto

Connetti ed accoppia Bluetooth

Connected devices Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal Pirabh SmartCurtisLocal

Bluetooth connesso

Connessione è andata a buon fine

Attenzione: A causa delle differenze tra regioni, modelli, brand di telefoni e funzioni, l'adattatore potrebbe non riconnettersi automaticamente per l'uso successivo. In questo caso, si prega di cancellare l'accoppiamento Bluetooth o di ricollegare l'adattatore, o seguire "Se non riesci a connetterti di nuovo, si prega di provare il seguente" per risolvere il problema di connessione.

Androidi NOTA :

1. Verifica eventuali aggiornamenti di Android Auto per il tuo telefono tramite l'app store di Google Play.
2. Verifica ed assicurati che la funzione Wireless di Android Auto sia abilitata nelle impostazioni di Android Auto sul tuo telefono. Si prega di verificare se la funzione wireless Androidauto è abilitata in "Androidauto App" sul telefono cellulare, se non si trova l'opzione "Abilita wireless Androidauto", si prega di trovare le "Informazioni sulla versione" in "Androidauto App", e fare clic 10 volte di seguito, quindi selezionare l'opzione "Androidauto developer" nell'angolo in alto a destra di "Androidauto App", Abilita la funzione wireless Androidauto.
3. Connetti il tuo Bluetooth con l'automobile per confermare che il telefono sia connesso per le chiamate hands-free (Bluetooth HFP).
   Fai o ricevi una chiamata per confermare che il tuo telefono sia connesso per chiamare hands-free (Bluetooth HFP). Una chiamata Bluetooth HFP fatta appropriatamente sarà fattibile tramite gli altoparlanti ed il microfono della macchina.

IT

1. Prima di cambiare la connessione del telefono, disconnetti il Bluetooth ed il WiFi del telefono che è stato connesso all'adattatore, o attiva la modalità aereo.

2. Per disattivare la funzione wireless di Android Auto, disconnetti il Bluetooth ed il WiFi dell'adattatore sul tuo telefono, o scollega l'adattatore.

3. Una volta che Android Auto wireless è connesso con successo, il Bluetooth del telefono Android sarà disconnesso dal nostro adattatore.

4. Se hai inserito l'adattatore e ti sei connesso con successo al Bluetooth dell'adattatore, ma l'interfaccia "continua" di Android Auto non è apparsa sulla tua auto o sul tuo telefono, si prega di fare riferimento a "Se non riesci a connetterti di nuovo, si prega di provare il seguente" per aiuto nel risolvere il problema. Se la connessione fallisce, è prova che questo dispositivo non supporta il tuo veicolo.

5. Il contenuto generato dalla funzione wireless di Android Auto (inclusi font, musica, audio, mappe, testi di canzoni, touches, chiamate, etc.) non ha niente a che fare con questo prodotto.

6. A causa delle differenze tra aree geografiche, modelli, brand di telefoni, temperatura dell'ambiente, Android Auto wireless potrebbe causare un eccessivo consumo di energia o il surriscaldamento del telefono, risultando in disconnessione o prestazioni peggiori.

7. Se la connessione fallisce, si prega di riavviare il dispositivo o di ripristinare le impostazioni di fabbrica del veicolo.

8. La funzione wireless Android Auto potrebbe non essere attivata automaticamente quando la macchina è riaccesa. Puoi ristabilire la connessione accoppiando di nuovo il Bluetooth o scollegando l'adattatore.

9. Durante l'utilizzo del prodotto, la normale temperatura di funzione è di circa 28-34 gradi Celsius. Se non utilizzi il dispositivo durante l'estate, è consigliabile evitare di esporlo a temperature ambientali superiori a 60 gradi Celsius. Se devi utilizzare l'adattatore in questo caso, si prega di raffreddare prontamente il dispositivo. Durante

l'estate, la normale temperatura di funzione potrebbe crescere fino a circa 34 gradi Celsius. Il prodotto è stato termicamente protetto per funzionare normalmente tra -20 e 75 gradi Celsius. Ciò significa che potrai utilizzare il dispositivo con totale sicurezza.

1. L'adattatore è funzionante con la maggior parte di marchi e modelli di telefono con Android 11. Puoi fare riferimento alla pagina di supporto Google per Android Auto wireless al link: https://android.com/auto
2. Se riscontri problemi con Android Auto wireless, visita: https://android.com/auto
   15: Si prega di scollegare VPN prima di utilizzare
   16: Le auto tedesche utilizzano questo adattatore. Dopo la connessione Bluetooth, quando l'identificazione USB" appare sull'interfaccia del veicolo, fare clic sull'icona automatica Android

Attenzione: Per i veicoli con MirrorLink come Volkswagen, Peugeot, Citroën, ecc., non fare clic sulla funzione MirrorLink durante il processo di connessione. Fare clic solo sull'applicazione Android Auto durante il processo di connessione.

Se non riesci a riconnetterti, prova il seguente

1: Assicurati che l'applicazione Android Auto sia aggiornata alla versione più recente su Google Play store.
2: Fai o ricevi una chiamata per confermare che il tuo telefono sia connesso per chiamare hands-free (Bluetooth HFP). Una chiamata Bluetooth HFP fatta appropriatamente sarà fattibile tramite gli altoparlanti ed il microfono della macchina.
3: Riavvia il tuo telefono, scollega/ricollega l'adattatore, poi riavvia il sistema di infotainment dell'automobile.
4: Nell'elenco Bluetooth della macchina dell'automobile, eliminare le informazioni Bluetooth del telefono cellulare che è stato associato alla macchina dell'automobile
5: Sul tuo telefono, cerca le impostazioni di sistema Bluetooth, poi "disaccoppia" o "cancella" sia l'auto collegata

IT

sia SmartControl-xxxx

6: Sul tuo telefono, cerca le impostazioni di sistema Apps; seleziona Android Auto; sotto "Storage", clicca "Cancella dati" (il processo potrebbe leggermente variare tra i diversi telefoni).

7: Inserisci di nuovo il cavo dati e usa Android Auto con il cavo per assicurarti che Android Auto tramite cavo funzioni correttamente.

8: Se Android Auto funziona correttamente con il cavo, inserisci di nuovo l'adattatore e riconnetti il Bluetooth.

9: Se il sistema Android Auto non funziona correttamente, attiva di nuovo l'originale Android Auto con il cavo tramite i seguenti metodi (1), (2), (3), (4) e (6).

Avviso:

Esenzione dalle interferenze del dispositivo: Questo prodotto ha ottenuto la certificazione CE-RED-EMC wireless elettromagnetica d'interferenza, ma molte delle funzioni potrebbero essere compromesse da qualche interferenza elettromagnetica del veicolo, causando la perdita di dati o un lieve suono elettromagnetico.

Esenzione dalla violazione del rischio: Questo prodotto non è un prodotto Google, il rischio di sicurezza del traffico e violazioni (inclusi marchio, tecnologia, fonti di contenuto di rete, etc.) causate dall'utente non hanno nulla a che fare con la nostra azienda.

Esenzione dalla perdita di funzione: A causa dei difetti dello stesso Android, impropri potenziamenti del telefono (inclusi i "jailbreak" e non solo), differenze tra i telefoni di vari modelli o differenze regionali, potenziamenti o operazioni improprie sul veicolo, o sul prodotto, possono risultare in meno soddisfazione durante l'uso o problemi di funzionalità.

Esenzione dalla disconnessione del dispositivo: Questo prodotto potrebbe disconnettersi durante l'utilizzo nei casi in cui sia connesso da troppo tempo o per problemi di disconnessione di Android Auto stesso, che possono essere causati da fattori esterni o ambientali. Il prodotto è

stato ottimizzato per permettere al dispositivo di riconnettersi immediatamente o manualmente in caso di disconnessione.

C E

Evo-Sales GmbH

Hastenbecker Weg33
